| Marca | ZANUSSI |
| Modello | ZHP 637 |
| Tipo di prodotto | Cappa da cucina |
| Utilizzo | Domestico |
| Installazione | Evacuazione o ricircolo |
| Altezza minima di installazione | 650 mm sopra il piano cottura |
| Diametro di uscita dell'aria | ≥ 120 mm |
| Tensione di alimentazione | 220-240 V (da verificare sulla targhetta) |
| Numero di velocità | 3 (minima, media, massima) |
| Illuminazione | Lampada a incandescenza 40 W o alogena 20 W (a seconda della versione) |
| Filtri | 1 filtro antigrasso metallico (lavabile) + 1 filtro a carbone attivo (sostituibile) |
| Manutenzione dei filtri | Filtro metallico: lavabile in lavastoviglie ogni 2 mesi; filtro carbone: sostituire ogni 3-4 mesi |
| Pulizia esterna | Panno umido e detergente neutro |
| Sicurezza | Distanza minima di 650 mm dal piano cottura; non fiammeggiare sotto la cappa |
| Parti sostituibili | Lampade e filtri |
Domande frequenti - ZHP 637 ZANUSSI
Domande degli utenti su ZHP 637 ZANUSSI
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cappa da cucina in formato PDF gratuitamente! Trova il tuo manuale ZHP 637 - ZANUSSI e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ZHP 637 del marchio ZANUSSI.
MANUALE UTENTE ZHP 637 ZANUSSI
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE
CONSIGLI E SUGGERIMENTI 3 CARATTERISTICHE 4 INSTALLAZIONE 5 USO 7 MANUTENZIONE 8
INDICE
EN
RACCOMANDAZIONI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 14 MANUTENZIONE 15
SOMMARIO
FR
CONSIGLI E SUGGERIMENTI 17 CARATTERISTICHE 18 INSTALLAZIONE 19 UTILIZZO 21 MANUTENZIONE 22
INDICE
DE
Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
INSTALLAZIONE
- Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
- Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
- Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.
USO
- La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sulla cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone prive di esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza.
- I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
- Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

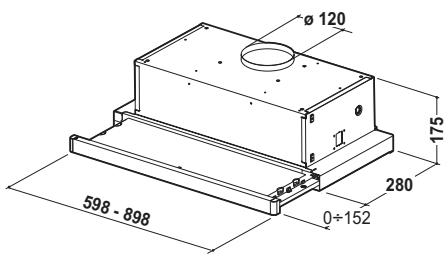

Ingombro

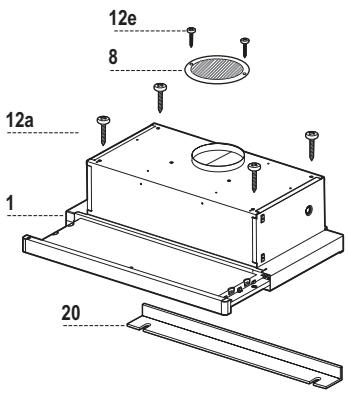

Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 8 | 1 | Griglia direzionata Uscita Aria |
| 20 | 1 | Profilo chiusura |
| Rif. | Q.tà | Componenti di Installazione |
| 12a | 4 | Viti 4,2 x 44,4 |
| 12e | 2 | Viti 2,9 x 9,5 |
Q.tà Documentazione
1 Libretto Istruzioni

Foratura Piano di supporto e Montaggio Cappa
MONTAGGIO CON VITI
- Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili.
- Forare Ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.
- Praticare un foro Ø 125 mm sul Piano di supporto, utilizzando la Dima di foratura in dotazione.
- Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

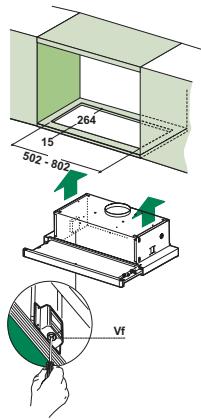

MONTAGGIO CON FISSAGGIO A SCATTO
- La Cappa può essere installata direttamente sul piano inferiore dei Pensili con i Supporti laterali a scatto.
- Praticare un incasso sul piano inferiore del Pensile, come indicato.
- Inserire la Cappa fino ad agganciare i Supporti laterali a scatto.
- Bloccare definitivamente serrando le Viti Vf dal tutto della Cappa.

PROFILO DI CHIUSURA
- Lo spazio tra il bordo della cappa e la parete di fondo può essere chiuso applicando il profilo 20 in dotazione con le viti predisposte a quello scopo.

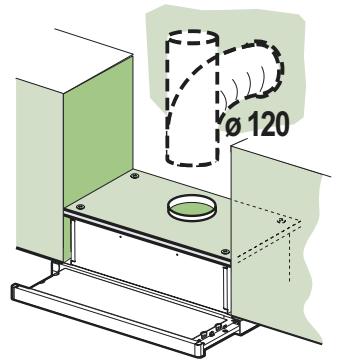

USCITA ARIA VERSIONE ASPIRANTE
Per installare in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 120 mm, la cui scelta è lasciata all'installatore.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Togliere eventuali filtri antiodore al carbone attivo.

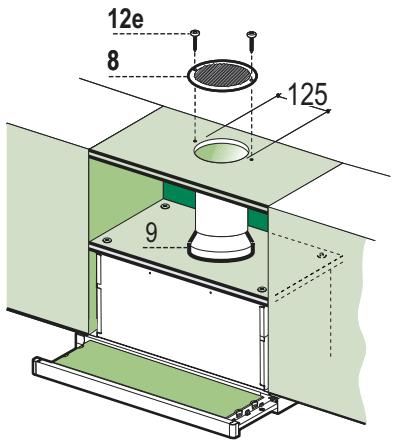

USCITA ARIA VERSIONE FILTRANTE
- Praticare un foro di diametro 125 mm sull'eventuale mensola soprastante la cappa.
- Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di diametro 120 mm.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
- Assicurarsi della presenza dei filtri antiodore al carbone attivo.

CONNESSIONE ELETTRICA
- Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
- Dopo aver installato la cappa, è necessario per la prima volta aprire il carrello scorrevole energicamente fino a sentire lo scatto di fine corsa.
Quadro comandi


L Luci Accende e spegne l'impianto di illuminazione. M Motore Accende e spegne il motore aspirazione. V Velocità Determina la velocità di esercizio:
- Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
- Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.
L Luci Accende e spegne l'impianto di illuminazione. M Motore Accende e spegne il motore aspirazione. V Velocità Determina la velocità di esercizio:
- Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
Filtri antigrasso
PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI
- Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
- Estrarre il carrello aspirante.
- Togliere i filtri uno alla volta, agendo sugli appositi agganci.
- Lavare i filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
- Chiudere il carrello aspirante.

Filtri antidore (Versione Filtrante)
SOSTITUZIONE
- Non sono lavabili né rigenerabili, vanno sostituiti circa ogni 4 mesi di utilizzo o più frequentemente, per un uso particolarmente intenso.
- Estrarre il carrello aspirante.
- Togliere i Filtri Antigrasso
- Rimuovere il Filtro antidore al Carbone attivo saturo, agendo sugli appositi agganci. Rimontare i Filtri antigrasso. Richiudere il carrello aspirante.

SOSTITUZIONE LAMPADE
Lampade a incandescenza da 40 W
- Togliere i Filtri antigrasso metallici.
- Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
- Rimontare i Filtri antigrasso metallici.

Illuminazione
SOSTITUZIONE LAMPADE
Lampade alogene da 20 W.
- Togliere le due viti che fissano il Supporto illuminazione e sfilarlo dalla Cappa.
- Estrarre la Lampada dal Supporto.
- Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del Supporto.
- Rimontare il Supporto fissandolo con le due viti precedentemente tolte.
