ZHP 637 - Hotte de cuisine ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de hotte	Hotte plate murale
Largeur	598 mm (60 cm)
Hauteur	175 mm
Profondeur	280 mm
Diamètre sortie d'air	120 mm
Modes de fonctionnement	Evacuation extérieure ou recyclage
Filtres anti-graisse	Filtres métalliques lavables
Entretien filtres métalliques	Toutes les 8 à 10 semaines
Filtre à charbon actif	Requis en mode recyclage (remplacement tous les 3 à 12 mois)
Distance minimale plan de cuisson	650 mm
Marque	Zanussi
Référence	ZHP 637

FOIRE AUX QUESTIONS - ZHP 637 ZANUSSI

Quelle est la distance minimale à respecter entre la hotte ZHP 637 et le plan de cuisson ?

La distance minimale de sécurité entre le bord inférieur de la hotte et la surface du plan de cuisson est de 650 mm. Cette distance garantit une extraction efficace des vapeurs et évite toute surchauffe du moteur.

Comment nettoyer les filtres métalliques anti-graisse ?

Les filtres métalliques doivent être nettoyés toutes les 8 à 10 semaines selon l'intensité d'utilisation. Démontez-les en appuyant sur le loquet de déverrouillage, puis lavez-les à l'eau chaude savonneuse ou au lave-vaisselle (panier inférieur, programme doux). Laissez-les sécher complètement avant de les remettre en place.

Quand et comment remplacer le filtre à charbon actif ?

En mode recyclage (sans évacuation vers l'extérieur), le filtre à charbon actif doit être remplacé tous les 3 à 12 mois selon l'utilisation. Contrairement aux filtres métalliques, il ne se lave pas et doit obligatoirement être remplacé. Commandez un filtre compatible Zanussi ZHP 637 auprès d'un revendeur de pièces détachées.

Quel diamètre de conduit utiliser pour raccorder la hotte en mode évacuation ?

La sortie d'air de la ZHP 637 a un diamètre de 120 mm. Utilisez un conduit rigide ou souple de ce diamètre pour l'évacuation vers l'extérieur. Évitez les conduits trop longs ou avec de nombreux coudes, qui réduisent le débit d'air.

La hotte peut-elle fonctionner en mode recyclage sans conduit ?

Oui, la ZHP 637 peut fonctionner en mode recyclage sans évacuation extérieure. Dans ce cas, installez le filtre à charbon actif (vendu séparément) : l'air aspiré est filtré puis rejeté dans la cuisine. Ce mode est moins efficace que l'évacuation, notamment pour l'humidité.

L'éclairage de la hotte ne fonctionne plus, que faire ?

Vérifiez d'abord que la hotte est bien alimentée électriquement. Si seul l'éclairage est en panne, l'ampoule est probablement grillée. Débranchez la hotte, laissez refroidir, puis retirez et remplacez l'ampoule par un modèle de même type et puissance. Consultez la notice pour le type d'ampoule compatible avec votre modèle.

La hotte émet un bruit anormal, comment diagnostiquer le problème ?

Un bruit inhabituel peut avoir plusieurs causes :

• Vibrations : vérifiez que les filtres sont correctement enclenchés et que la hotte est bien fixée au mur.
• Claquement : un corps étranger peut être entré dans le ventilateur ; débranchez et inspectez.
• Bruit continu amplifié : le conduit d'évacuation est trop étroit ou trop long, créant une contre-pression.

La hotte ne s'allume plus du tout, que vérifier en premier ?

Commencez par contrôler le disjoncteur et la prise électrique. Vérifiez ensuite que la prise ou le câblage fixe n'est pas endommagé. Si l'alimentation est correcte et que la hotte reste muette, le problème est probablement électronique interne : faites appel à un technicien agréé Zanussi.

Peut-on raccorder la ZHP 637 sur un conduit de cheminée ou une VMC ?

Non, il est interdit de raccorder une hotte d'aspiration sur un conduit servant aussi à évacuer des gaz de combustion (chaudière, cheminée). Utilisez un conduit dédié vers l'extérieur, ou optez pour le mode recyclage avec filtre à charbon. Le raccordement sur VMC est déconseillé sans avis d'un professionnel.

Comment entretenir la hotte pour prolonger sa durée de vie ?

Nettoyez les filtres métalliques régulièrement (toutes les 8 à 10 semaines), remplacez le filtre charbon si vous êtes en mode recyclage, et essuyez le boîtier extérieur avec un chiffon humide doux. N'utilisez jamais de produits abrasifs ou solvants sur les surfaces peintes ou inox. Un entretien régulier évite l'encrassement du moteur et les risques d'incendie liés aux graisses accumulées.

Quelles sont les dimensions de la hotte ZHP 637 ?

La hotte plate Zanussi ZHP 637 mesure 598 mm de largeur, 280 mm de profondeur et 175 mm de hauteur. Ces dimensions sont à vérifier avant installation pour s'assurer de la compatibilité avec le meuble ou l'espace mural prévu.

MODE D'EMPLOI ZHP 637 ZANUSSI

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de cette région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 135mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

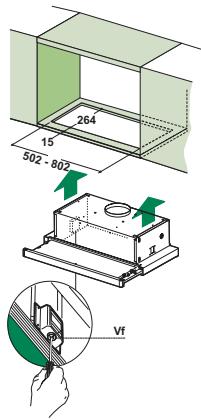

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

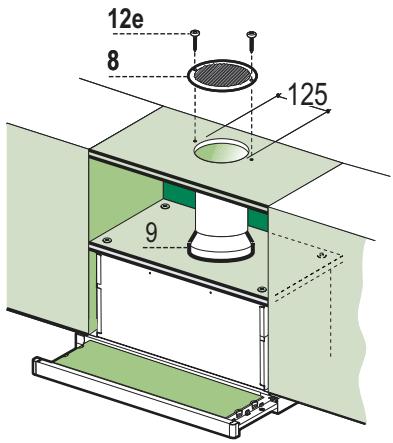

SORTIE air version recyclage

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flaque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détérmine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Reemplacement

• Les filtres ne peuvent pas être lavés ni regénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
