ZHP613 - Hotte de cuisine ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type de hotte	Hotte plate encastrable sous meuble
Largeur	598 mm (classe 60 cm)
Hauteur	175 mm
Profondeur	280 mm
Diametre conduit evacuation	120 mm
Distance minimale plan de cuisson	650 mm
Modes de fonctionnement	Evacuation exterieure / Recyclage
Filtres anti-graisse	Metalliques lavables
Entretien filtres graisse	Toutes les 8 a 10 semaines
Filtre charbon actif	Requis en mode recyclage (vendu separement)
Remplacement filtre charbon	Tous les 3 a 12 mois selon utilisation
Eclairage	Ampoule incandescence 40 W (ou halogene 20 W)
Installation	Fixation sous meuble / murale

FOIRE AUX QUESTIONS - ZHP613 ZANUSSI

Comment installer la hotte ZANUSSI ZHP613 sous un meuble ?

La ZHP613 est une hotte plate conçue pour s'encastrer sous un meuble de cuisine. Elle se fixe directement sous la caisse du meuble. La distance minimale entre le bas de la hotte et le plan de cuisson est de 650 mm. Respectez cette cote impérativement pour éviter tout risque de surchauffe.

Quelle est la différence entre le mode évacuation et le mode recyclage ?

En mode évacuation, l'air chargé de vapeurs est expulsé vers l'extérieur via un conduit de 120 mm de diamètre. En mode recyclage, l'air est filtré par un filtre à charbon actif et renvoyé dans la cuisine. Le mode évacuation est plus efficace ; le mode recyclage ne nécessite pas de conduit mais demande un filtre charbon (non inclus, vendu séparément).

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques anti-graisse sont lavables et réutilisables. Lavez-les au lave-vaisselle ou à la main avec de l'eau chaude savonneuse toutes les 8 à 10 semaines environ, selon votre fréquence d'utilisation. Un filtre encrassé réduit le débit et augmente le niveau sonore.

Quand et comment changer le filtre à charbon actif ?

Le filtre à charbon actif est nécessaire uniquement en mode recyclage. Il ne se lave pas et doit être remplacé tous les 3 à 12 mois selon l'utilisation. Commandez un filtre charbon compatible pour votre ZHP613 auprès d'un revendeur de pièces détachées (ex. Spareka, fixpart).

Comment remplacer l'ampoule d'éclairage ?

La ZHP613 est équipée d'une ampoule à incandescence de 40 W (ou halogène 20 W selon variante). Débranchez la hotte avant toute intervention. Retirez le panneau ou le cache d'éclairage selon le modèle, puis remplacez l'ampoule. Veillez à utiliser une ampoule de même type et culot.

La hotte ne s'allume plus, que faire ?

Vérifiez en premier lieu que la hotte est bien branchée et que le disjoncteur n'a pas sauté. Contrôlez également le fusible de l'appareil. Si l'éclairage ne fonctionne pas mais que le moteur tourne, il s'agit très probablement d'une ampoule grillée à remplacer. En cas de panne totale, contactez le SAV Zanussi.

Pourquoi la hotte fait-elle plus de bruit qu'avant ?

Une augmentation du bruit est souvent due à des filtres anti-graisse saturés qui freinent le passage de l'air : nettoyez-les. Vérifiez aussi que les filtres sont bien replacés dans leurs glissières et que rien ne vibre contre le carter. En mode recyclage, un filtre charbon colmaté produit le même effet.

Quelles sont les dimensions de la ZANUSSI ZHP613 ?

La ZHP613 est une hotte 60 cm. Ses dimensions sont : largeur 598 mm, hauteur 175 mm, profondeur 280 mm. Le conduit d'évacuation a un diamètre de 120 mm. Vérifiez que votre meuble et votre plan de travail sont compatibles avant l'installation.

Peut-on connecter la ZHP613 sur un conduit d'évacuation existant ?

Oui, à condition que le conduit soit de 120 mm de diamètre (ou que vous utilisiez un adaptateur). Ne raccordez jamais la hotte sur un conduit de gaz ou une cheminée. Si vous partagez un conduit avec un autre appareil, prévoyez un clapet anti-retour pour chaque appareil.

Comment entretenir le moteur de la hotte ?

Le moteur de la ZHP613 ne nécessite pas d'entretien particulier de la part de l'utilisateur. Pour préserver sa durée de vie, nettoyez régulièrement les filtres afin qu'il ne soit pas soumis à une charge excessive. En cas de bruit anormal persistant ou de vibrations, faites appel à un technicien agréé Zanussi.

Où trouver les pièces détachées pour la ZANUSSI ZHP613 ?

Les pièces détachées (filtres charbon, ampoules, grilles, moteur) sont disponibles sur des sites spécialisés comme Spareka ou Fixpart en indiquant la référence exacte ZHP613. Munissez-vous également du numéro de série inscrit sur la plaque signalétique de l'appareil pour vous assurer de la compatibilité.

Quelle distance respecter entre la hotte et les plaques de cuisson à gaz ?

Pour les plaques à gaz, la distance minimale recommandée est de 650 mm entre le plan de cuisson et la surface inférieure de la hotte. Pour les plaques électriques ou vitrocéramiques, cette distance peut être identique ou légèrement inférieure selon la configuration, mais 650 mm reste la valeur de sécurité à respecter.

MODE D'EMPLOI ZHP613 ZANUSSI

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit notamment être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veillez prendre contact avec le bureau municipal de cette région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 135mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

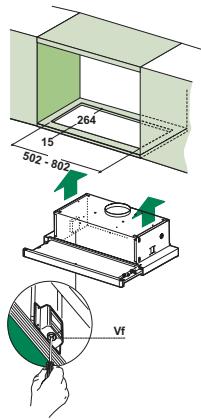

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE air version recyclage

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flaque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détérmine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Reemplacement

• Les filtres ne peuvent pas être lavés ni regénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
