Type de produit	Hotte de cuisine murale
Marque	ZANUSSI
Modèle	ZHT 530
Version d'utilisation	Außenabzug oder Umluftbetrieb
Mindestabstand Kochfeld / Dunstabzugshaube	65 cm
Anzahl der Motorstufen	3 Stufen
Beleuchtung	Glühlampe (Typ am Gerät prüfen)
Fettfilter	Mehrlagiger Metallfilter, waschbar (oder dünner Filter, alle 2 Monate austauschen)
Aktivkohlefilter	Filter für Umluftbetrieb, Austausch alle 3 Monate
Elektrischer Anschluss	230 V ~ 50 Hz (Spannung am Typenschild prüfen)
Installation	Wandmontage oder Unterbaumontage
Mitgeliefertes Zubehör	Bohrschablone, Schrauben, Dübel (je nach Modell)
Schutzklasse	Schutzklasse I oder II je nach Modell (Typenschild prüfen)
Reinigung	Warmes Wasser und Neutralreiniger, keine Scheuermittel verwenden
Sicherheit	Zweipoliger Schalter erforderlich, Sicherheitsabstand 65 cm

Häufig gestellte Fragen - ZHT 530 ZANUSSI

Wie öffne ich das Ansauggitter?

Verschieben Sie die Knöpfe an der Unterseite zur Mitte hin. Das Gitter gleitet auf den hinteren Zapfen. Zum Entfernen, nach dem Öffnen, den hinteren rechten Zapfen entlang der seitlichen Öffnung verschieben.

Was ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestsicherheitsabstand beträgt 65 cm.

Wie verwende ich die Haube im Umluftbetrieb?

Öffnen Sie das Ansauggitter, stellen Sie den Umschalthebel auf die Position 'Umluft', montieren Sie dann den Aktivkohlefilter mittels des zentralen Knopfes auf der Motorhalterung. Die Haube kann an einem Abzugskanal angeschlossen bleiben.

Wie oft müssen die Metallfettfilter gereinigt werden?

Die mehrlagigen Metallfilter sollten monatlich mit warmem Wasser und einem normalen Reinigungsmittel gewaschen werden. Sie können auch in der Spülmaschine gereinigt werden. Vor dem Wiedereinsetzen trocknen lassen.

Wie wechsle ich den Aktivkohlefilter?

Öffnen Sie das Gitter, schrauben Sie den zentralen Knopf ab und drehen Sie den Filter leicht gegen den Uhrzeigersinn, um ihn auszuhängen. Der Austausch erfolgt alle 3 Monate.

Was tun, wenn die Beleuchtung nicht funktioniert?

Öffnen Sie das Ansauggitter und prüfen Sie, ob die Glühlampe fest eingeschraubt ist. Ersetzen Sie sie bei Bedarf durch eine Lampe gleichen Typs und gleicher Leistung.

Kann ich die Haube ohne Außenabzug verwenden?

Ja, die Haube kann im Umluftbetrieb mit einem Aktivkohlefilter verwendet werden. Dies vermeidet Wärmeverluste im Winter.

Wie installiere ich die Haube unter einem nicht durchbohrten Unterschrank?

Öffnen Sie das Gitter, drücken Sie die Haube gegen die Schrankunterseite und schrauben Sie sie von innen direkt in das Holz mit Schrauben 3,5 × 16 mm (nicht im Lieferumfang enthalten).

Welche Reinigungsmittel für die Haube verwenden?

Verwenden Sie warmes Wasser und ein neutrales Flüssigwaschmittel. Verwenden Sie niemals scheuernde oder ätzende Mittel, die die Oberfläche beschädigen könnten.

Ist das Gerät für Personen mit eingeschränkten Fähigkeiten geeignet?

Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten psychischen, sensorischen oder geistigen Fähigkeiten ohne Aufsicht oder vorherige Einweisung benutzt werden.

BEDIENUNGSANLEITUNG ZHT 530 ZANUSSI

BUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

ANLEITUNG FÜR MONTAGE, GEBRAUCH UND WARTUNG

ALLGEMEINES - SICHERHEITSHINWEISE 10 MONTAGE 11 BEDIENUNG - WARTUNG 12

INHALTSVERZEICHNIS

NL

ALLGEMEINES - SICHERHEITSMASSNAHMEN 13 INSTALLATION 14 GEBRAUCH - WARTUNG 15

INHALTSVERZEICHNIS

ES

ALLGEMEINES - SICHERHEITSNORMEN 16 INSTALLATION 17 GEBRAUCH - WARTUNG 18

INHALTSVERZEICHNIS

PT

ALLGEMEINE INFORMATIONEN - SICHERHEITSMASSNAHMEN 19 INSTALLATION 20 GEBRAUCH - WARTUNG 21

INHALTSVERZEICHNIS

HR

ALLGEMEINE ANGABEN - SICHERHEITSHINWEISE 22 INSTALLATION 23 GEBRAUCH - WARTUNG 24

ALLGEMEINES - SICHERHEITSHINWEISE 25

MONTAGE 26

BEDIENUNG - WARTUNG UND REINIGUNG 27

MONTAGE 29

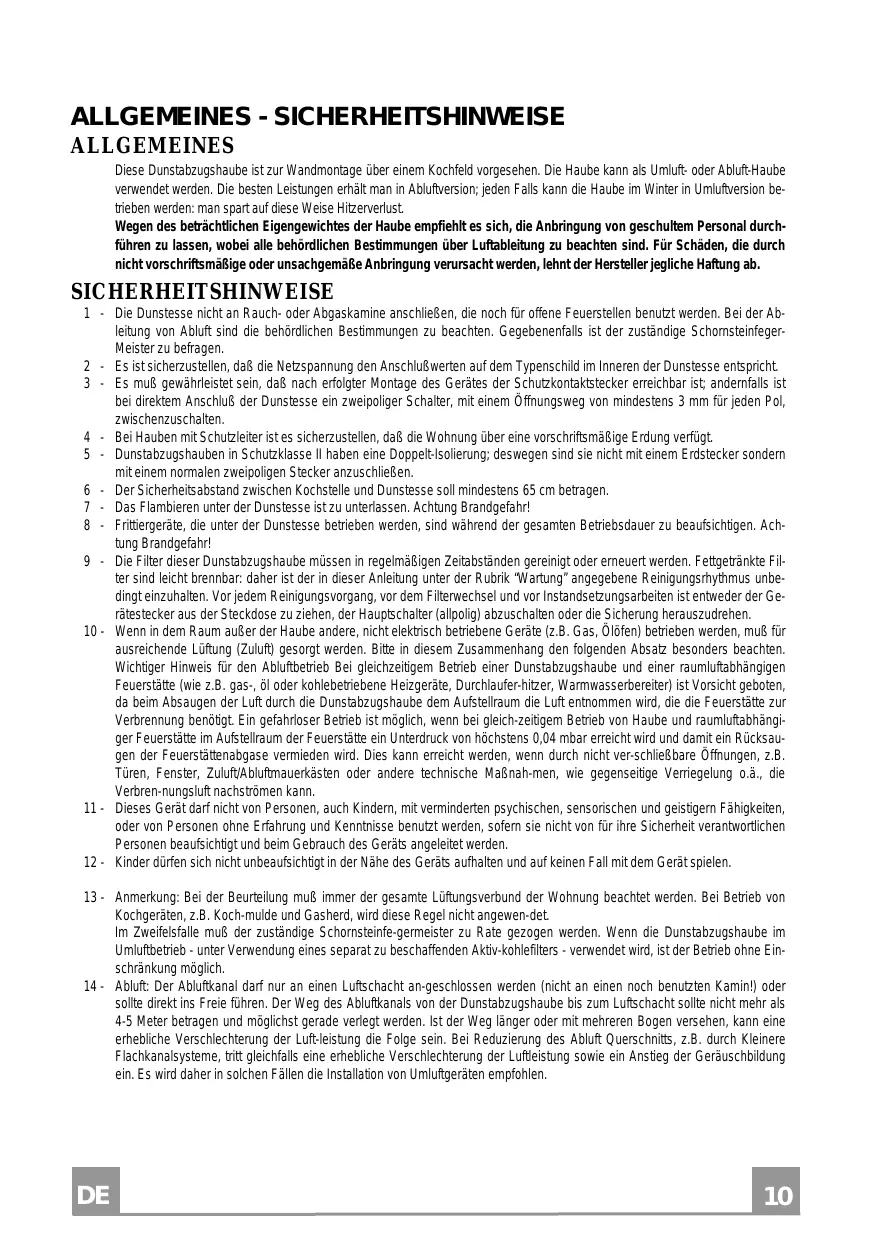

ALLGEMEINES - SICHERHEITSHINWEISE

ALLGEMEINES

Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jedenfalls kann die Haube im Winter in Umluftversion betrieben werden: man spart auf diese Weise Wärmeverlust.

Wegen des beträchtlichen Eigengewichtes der Haube empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab.

SICHERHEITSHINWEISE

1 - Die Dunstabzugshaube nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen. 2 - Es ist sicherzustellen, dass die Netzspannung den Anschlusswerten auf dem Typenschild im Inneren der Dunstabzugshaube entspricht. 3 - Es muss gewährleistet sein, dass nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluss der Dunstabzugshaube ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeden Pol, zwischenzuschalten. 4 - Bei Hauben mit Schutzleiter ist sicherzustellen, dass die Wohnung über eine vorschriftsmäßige Erdung verfügt. 5 - Dunstabzugshauben in Schutzklasse II haben eine Doppel-Isolierung: Deswegen sind sie nicht mit einem Erdstecker, sondern mit einem normalen zweipoligen Stecker anzuschließen. 6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstabzugshaube soll mindestens 65 cm betragen. 7 - Das Flambieren unter der Dunstabzugshaube ist zu unterlassen. Achtung Brandgefahr! 8 - Frittiergeräte, die unter der Dunstabzugshaube betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung Brandgefahr! 9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: Deshalb ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen. 10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölofen) betrieben werden, muss für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte beachten Sie in diesem Zusammenhang den folgenden Absatz. Wichtiger Hinweis für den Abluftbetrieb: Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. Türen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann. 11 - Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden. 12 - Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen. 13 - Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewendet.

Im Zweifelsfalle muss der zuständige Schornsteinfegermeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktivkohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

14 - Abluft: Der Abluftkanal darf nur an einen Luftschacht angeschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollte nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bögen versehen, kann eine erhebliche Verschlechterung der Luftleistung die Folge sein. Bei Reduzierung des Abluftquerschnitts, z.B. durch kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Geräuschbildung ein. Es wird daher in solchen Fällen die Installation von Umluftgeräten empfohlen.

2 - MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dübel eingesetzt und die Schrauben 4,2 x 44,4 mm eingedreht (Abstand von Schraubenkopf zur Wand ca. 5 mm).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigen der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und herausnehmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellöcher" an den Wandschrauben einhängen und diese sodann festdrehen. Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehrpreis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand befestigt werden, und die Dunstabzugshaube kann eingehängt werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinten oben, im Winkel am Gerät und an der Wand anliegend, angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschränken ermöglichen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muss die Dunstabzugshaube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Ablufthauben muss zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach oben versehen. Durch Austauschen der Verschlussscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden.

Sofern das obere Gehäuseloch als Luftabgang benutzt wird, muss im Boden des Hängeschranks analog ein runder Ausschnitt in den Schrankboden gesagt werden, wiederum unter Benutzung der Bohrschablone.

d - Montage bei Umluft

Bei Hängeschränken von mehr als 35 cm Tiefe muss darauf geachtet werden, dass die Haube so weit nach vorn angeschraubt wird, dass die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kundendienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes eingesetzt werden.

Elektrischer Anschluss und Funktionskontrolle

a - Für den Anschluss an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlusswert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen.

Die in der Montageanleitung hervorgehobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt, sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

3 - BETRIEB

3.1 - Die Schalter steuern das Einschalten, die Regelung der Gebläsegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir, den Leitschirm zu öffnen und bei starker Geruchs- und Rauchentwicklung die höchste Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen geräuscharmen und sparsamen Luftaustausch. Außerdem sollte die Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.

3.2 - Die Sicherheitshinweise 1.7 und 1.8 müssen unbedingt beachtet werden.

4 - WARTUNG UND PFLEGE

Eine regelmäßige Wartung garantiert einen einwandfreien Betrieb und gute Leistungen über lange Zeit hin.

ACHTUNG: Ansammlungen von Fett im Inneren der Filter können die Leistung des Gerätes beeinträchtigen und Brandgefahr verursachen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzuhalten sind.

4.1 - Fettfilter

Dies ist ein mechanischer Filter in verschiedenen Ausführungen, der die Fettpartikel auffängt.

Er befindet sich im Inneren des Sauggitters.

Bei der Wartung folgendermaßen vorgehen:

a-Allgemeines: Unabhängig vom Filtertyp ist das Sauggitter zu öffnen, um die Entnahme zu ermöglichen; die Halterung aus Metall entfernen.

b-Dünner Einwegfilter (ca. 1 mm dick):

Er kann nicht gereinigt werden, sondern muss durchschnittlich alle zwei Monate ausgetauscht werden.

Verfügt der Filter über eine chemische Sättigungsanzeige, wird er ausgetauscht, wenn:

b.1 - die von außen sichtbaren roten Punkte auf der gesamten Oberfläche verteilt sind.

b.2 - die rote Farbe der internen Streifen von außen sichtbar geworden ist (normalerweise nicht sichtbar).

c-Mehrschicht-Metallfilter: Diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreiniger und Wasser oder im Geschirrspüler waschen. Gut trocknen lassen, bevor sie wieder montiert werden.

4.2 - Selbsttragende Metallfettfilter

• Diese Filter können auch im Geschirrspüler gewaschen werden und sind alle 2 Betriebsmonate bzw. bei intensivem Einsatz auch früher zu reinigen.
• Jeden Filter einzeln entnehmen, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Darauf achten, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen.
• Bei der Remontage darauf achten, dass sich der Griff auf der sichtbaren Seite befindet.

4.3 - Aktivkohlefilter

Dies ist ein chemischer Filter, der die Gerüche bei Umlufthauben auffängt. Für die Demontage das Sauggitter öffnen, den zentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehen, bis der zentrale Bajonettverschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.

4.4 - Beleuchtung

Falls eine Lampe nicht oder nicht mehr funktioniert, das Sauggitter öffnen und kontrollieren, dass die Lampe fest eingeschraubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder gleicher Leistung ersetzen.

4.5 - Reinigung

Die Haube mit lauwarmem Wasser und neutralem Flüssigreiniger säubern; keinesfalls Lösemittel, Alkohol und Schleifmittel verwenden. Bei allen Arbeitsschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitshinweis 1.9 beachten, insbesondere beim Arbeitsschritt 4.3.

ALLGEMEINE SICHERHEITSMASSNAHMEN

ALLGEMEIN

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
