Marca	ZANUSSI
Modelo	ZHV64750BA
Tipo de produto	Exaustor de cozinha
Classe elétrica	Classe I (ligação à terra obrigatória)
Tensão de alimentação	220-240 V ~ 50/60 Hz
Distância mínima de segurança (placa de cozedura)	650 mm
Diâmetro mínimo do duto de evacuação	120 mm
Instalação	Evacuação exterior ou recirculação (com filtro de carvão)
Filtro de gordura	Lavável (a cada 2 meses, na máquina de lavar loiça possível)
Filtro de carvão	Não lavável, substituir a cada 4 meses
Número de velocidades de aspiração	3 velocidades + 1 modo intensivo temporizado (6 min)
Paragem diferida	Sim, 5 minutos (função Delay)
Iluminação	LED de intensidade máxima (tecla A)
Manutenção do exaustor	Pano húmido e detergente líquido neutro
Interdições de utilização	Não flambar sob o exaustor, não deixar chamas vivas, não utilizar para outros fins
Compatibilidade com aparelhos não elétricos	Necessita de arejamento suficiente, pressão negativa <0,04 mbar
Substituição do cabo de alimentação	Pelo fabricante ou serviço autorizado

Perguntas frequentes - ZHV64750BA ZANUSSI

Como instalar o exaustor ZANUSSI ZHV64750BA ?

Certifique-se de que a distância entre a placa de cozedura e o exaustor é de pelo menos 650 mm. Utilize um duto de evacuação com um diâmetro mínimo de 120 mm. Ligue o exaustor a uma tomada com ligação à terra. Se usar o exaustor em recirculação, instale um filtro de carvão ativo. Siga o esquema de instalação fornecido no manual.

Qual é a distância mínima de segurança entre o exaustor e a placa de cozedura?

A distância mínima de segurança é de 650 mm. Se as instruções da sua placa de cozedura especificarem uma distância superior, respeite essa.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses. Podem ser lavados na máquina de lavar loiça ou à mão com um detergente neutro. Certifique-se de que estão completamente secos antes de os recolocar.

Quando é necessário substituir o filtro de carvão ativo?

O filtro de carvão ativo não é lavável e deve ser substituído aproximadamente a cada 4 meses para garantir uma boa eficiência.

Como utilizar a função de paragem diferida (Delay)?

Para ativar a paragem diferida, pressione longamente a tecla A a partir de qualquer velocidade. O exaustor parará automaticamente após 5 minutos. O ícone da velocidade pisca durante o atraso. Para desativar, prima a tecla de velocidade ou desligue o motor.

O que fazer se o exaustor não ligar?

Verifique primeiro se o exaustor está corretamente ligado e se o disjuntor não disparou. Certifique-se de que a tensão da rede corresponde à indicada na placa de características. Se o problema persistir, contacte o serviço pós-venda.

Como ajustar a velocidade de aspiração?

Utilize as teclas B, C e D para selecionar as velocidades 1, 2 e 3. Um segundo toque em D ativa o modo intensivo temporizado de 6 minutos.

Posso usar o exaustor com uma placa a gás?

Sim, mas deve respeitar uma distância mínima de segurança de 650 mm e garantir um arejamento suficiente da divisão. A pressão negativa não deve exceder 0,04 mbar.

Como limpar o exterior do exaustor?

Utilize um pano húmido e um detergente líquido neutro. Não utilize produtos abrasivos ou corrosivos. Desligue e desconecte o exaustor antes de qualquer limpeza.

O que fazer se o cabo de alimentação estiver danificado?

Não utilize o exaustor. Mande substituir o cabo pelo fabricante ou por um serviço pós-venda autorizado para evitar qualquer risco.

MANUAL DE UTILIZADOR ZHV64750BA ZANUSSI

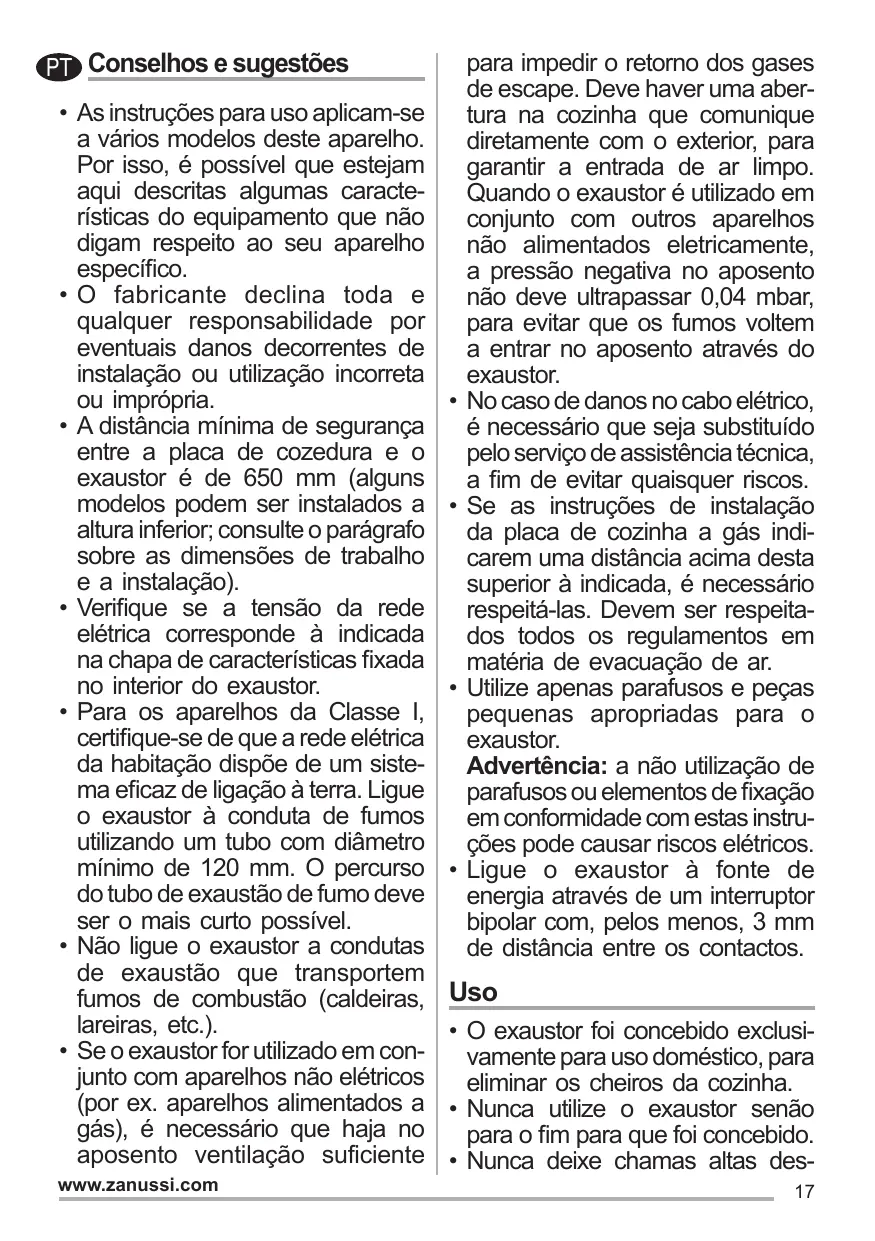

PT Conselho e sugestões

• As instruções para uso aplicam-se a variedes modelos deste aparecido. Por istso, é possível que esteyam tão descritas algumas caractéristicas do equipamento que não digam respeito ao seu aparecido spécifique.
• O fabricante declina toda e qualquer responsabilitadepor eventuais danos decorrentes de instalacao ou uso inutilacao incorreta ou impropria.
• A distência minima de segurará entre a placá de cozedura e o exaustor é de 650 mm (alguns modelos podem ser instalados a alta inferior; consulte o parágrafo sobre as dimensoes de trabalho e a instalação).
• Verifique se a tensão da rede eletrica corresponde à指示a na chapa de caracteristicas fixada no interior do exaustor.
• Para os apareiros da Classe I, certifique-se de que a rede elétrica da habitação dispõe de umsystema eficaz de ligação à terra. Ligue o exaustor à conduça de fumosutilizando um tubo com diametrominimo de 120~mm .O perCURso do tubo de exaustão de fumo deveser o mais curto possível.
• Não ligue o exaustor a conducas de exaustão que transporte furos de combustão (caldeiras, lareiras, etc.).
• Se o exaustor for utilizes em conjunto com aparehos não electrolycos (por ex. aparehos alimentados a gás), é necessário que Hajao no aposento ventilacao suficiente

para impeder o returno dos gases de escape. Devehavinguma abertura na cozinha que comunique diretamente com o exterior, para garantir a entrada de ar limpo. quando o exaustor éutilizando emconjunto com outros aparehos não alimentados eletricamente, a pressao negativa no apessoamento não deve ultrapassar 0,04 mbar, para fazer que os fumos voltem aentrar no apessoamento atraves do exaustor.

• No caso de danos no cabo eletrico, é necessário que sera substituído pelo的服务o de assistência Tecnica, a fim de fazer quaisquer riscos.
• Se as instruções de instalação da placá de cozinha a gás indicaREM uma distência acima esta superior à指示a, é necessário respeita-las. Devem ser respeitados todos os regulamentos em materia de evacuação de ar.
• Utilize apenas parafudos e peças preocupas apropriadas para o exaustor.

Advertência: a não utilizesação de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscosétricos.

Ligue o exaustor à fonte de energia através de um interruptor bipolar com,pelos menos,3 mm de distancia entre os contactos.

Uso

• O exaustor foi concebido exclusivamente para uso domestico, para eliminar os cheiros da cozinha.
• Nunca utilize o exaustor senão para o fim para que FOi设计理念.
• Nunca deixe chamas altas des

protegidas sob o exaustor, quando estiver em funciona.

• Ajuste a intensidade da chama de maneira a não ultrapassar o diametro do fundo da panela realizada, certificando-se de que não incide dos lados.
• As fritadeiras devem ser vigiadas constantly durante o funciona, porque as gorduras e oleos excessively aquecidos são fácilmente inflamáveis.
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incência.
• Este aparelho pode ser realizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensórias ou mentalais diminuções ou com experiência e conhecelto insufficientes, desde que sejam vii gadios e tenham recebido instrução sobre a utilização do aparelho de forma segura e comprehendar os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser que sejam vii gidas.
• "CUIDADO: As partes acessveis podem aquecer muito durante a'utilisation dos apareiros de cozedura."

Manutenção

• O*símbolo é colocado no produits ou na sua embalagem indica que o produit não pode ser eliminado como lixo domestico. Deverá ser entrega num centro de recolha

seletiva inicial para reciciclagem de resíduos de equipamentosétricos e eletrónicos. A eliminação correta deste produto contribui para fazer os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação impropria dos seuresrésíduos. Para mais informações sobre quando entraçar o produits para reciciclagem,��uáce a delegação local, os serviços municipais ou a loja quando comprou o produits.

• Desligue o interruptor de alimentacao do aparelho ou retire a fichte da tomada de corrente, antes de realizar qualquer service de manutencao.
• Limpe e/ou substitua os filtros, respeitando os intervalos especializados pelo fabricante (perigo de incência).

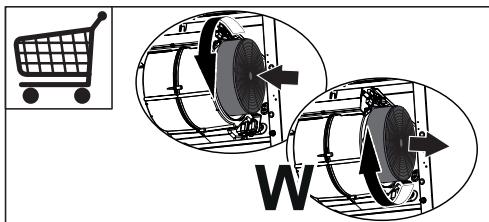

• O FILTER de carvão ativado não é lavavel e não pode ser regenerado. Deve ser substituído cada 4 mezes deestrutura, ou com maior frequência no caso de uso muito intenso (W).

• Os filtros antigordura devem ser limpos cada 2 vezes de funciona-mentation, ou com maior frequencia no caso de uso muito intenso, e pode ser lavados na区内 de lavar louça (Z).

• Limpe o exaustor com um pano humido e detergente liquido neutro.

Comandos

A

1

B

2

C

3i

D

Tecla	Função
A	Liga e des Liga oSYSTEMA de iluminação na intensidade maior, après breve pressão da tecla. Ativavel em todas as velocidades.
	DelayFunção indica para completar a eliminação dos cheiros residuais. Pode ser ativada em todas as velocidades. Exercendo uma pressão prolongada, ativará oprocesso automatico de desativação retadado de 5 minutos. quando oprocesso está ativo, oicone da velocidade fica intermitente.Desativa-se pressionando a tecla da velocidade ou desligando o motor.
B	Pressão breve. Liga e des Liga o motor de aspiração na velocidade I.
C	Pressão breve. Liga e des Liga o motor de exaustão na velocidade II
D	Pressão breve. Liga o motor de exaustão na velocidade III. Pressionado das vezes, ativa a velocidade INTENSIVA durante 6 minutos, après os quais o exaustor se desiga automaticamente.Esta função éindica para condições do maior de emissão dos fumes de cozedura. Pressionando de novo a tecla D, o modo de funcimento INTENSIVO desativa-se e o motor desiga-se.

Illuminação

• Para substituição, contacte a assistência Tecnica ("Para compra, dirija-se à assistência Tecnica").
