CRX-50E - Frigorifero portatile DOMETIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frigorifero portatile
Marca	Dometic
Modello	CRX-50E
Dimensioni (L x A x P)	390 x 544 x 550 mm
Peso	17 kg
Capacità totale	45 litri
Capacità del vano frigorifero	41,2 litri
Capacità del vano congelatore	4,4 litri
Alimentazione elettrica	12 V o 24 V CC (modello DC); 100-240 V~ (modello ACDC)
Corrente nominale (12 V)	5,0 A
Corrente nominale (24 V)	2,6 A
Intervallo di temperatura del vano frigorifero	+3 °C a +12 °C
Intervallo di temperatura del vano congelatore	-15 °C a -5 °C (max -6 °C ± 2 °C)
Funzione di raffreddamento rapido	Sì (solo senza divisorio congelatore)
Classe climatica	T (temperatura ambiente +16 °C a +43 °C)
Angolo di inclinazione massimo	30°
Refrigerante	R134a (38 g)
Manutenzione e pulizia	Pulire con un panno umido; non utilizzare detergenti abrasivi; pulire regolarmente il condensatore; sbrinare non appena si forma ghiaccio
Sicurezza	Protezione contro inversione di polarità e cortocircuiti; spegnimento automatico in caso di sottotensione della batteria; non conservare sostanze esplosive
Ricambi e riparabilità	Accessori disponibili: raddrizzatore MPS35, telai di montaggio; fusibile sostituibile (250 V/4 A) sui modelli ACDC; riparazioni solo da personale qualificato
Garanzia	Garanzia legale; contattare il rivenditore o la filiale Dometic

Domande frequenti - CRX-50E DOMETIC

Come accendere il frigorifero CRX-50E?

Premere il tasto ACCENSIONE/SPEGNIMENTO (tasto ①) situato sul pannello di controllo all'interno del frigorifero. Dopo l'accensione, il compressore si avvia dopo un breve ritardo.

Come regolare la temperatura?

Premere il tasto di selezione della temperatura (tasto ⑥) fino a raggiungere il livello desiderato. Il LED inferiore corrisponde alla temperatura più fredda, il LED superiore a quella più calda. L'intervallo va da +3 °C a +12 °C.

Come attivare la funzione di raffreddamento rapido?

Premere il tasto ⑧ per più di 3 secondi. Il LED sopra si accende. Questa funzione consente di raggiungere temperature di congelamento. Nota: non utilizzare con il vano congelatore rimovibile in posizione.

Come risparmiare energia con questo frigorifero?

Posizionare l'apparecchio in un luogo areato e al riparo dal sole. Lasciare raffreddare gli alimenti caldi prima di riporli. Non aprire la porta inutilmente. Sbrinare non appena si forma uno strato di ghiaccio. Pulire regolarmente il condensatore.

Il vano congelatore è utilizzabile per congelare alimenti?

Sì, il vano congelatore (rimovibile) consente di congelare alimenti freschi. Può anche conservare alimenti surgelati a breve termine. Non posizionare contenitori di vetro pieni di liquidi.

Come sbrinare il frigorifero?

Rimuovere gli alimenti e spegnere l'apparecchio con il tasto ACCENSIONE/SPEGNIMENTO. Aprire completamente la porta. Non utilizzare utensili meccanici per rimuovere il ghiaccio. Una volta sbrinato, asciugare l'interno.

Posso invertire il senso di apertura della porta?

Sì, è possibile modificare il lato di apertura. Fare riferimento alle illustrazioni fig. 11 a 13 del manuale. Seguire i passaggi per smontare e rimontare la porta dal lato desiderato.

Quali sono i significati dei lampeggi del LED rosso?

Il LED rosso lampeggia per segnalare difetti. Un impulso = sottotensione, due impulsi = sovracorrente del ventilatore, tre = motore non si avvia, quattro = velocità troppo bassa, cinque = sovratemperatura, lampeggio permanente = errore sensore di temperatura.

Come proteggere la batteria da una scarica eccessiva?

Il frigorifero si spegne automaticamente quando la tensione della batteria scende al di sotto di 10,4 V (12 V) o 22,8 V (24 V). Si riaccende a 11,7 V (12 V) o 24,2 V (24 V). Scollegare l'apparecchio prima di ricaricare la batteria con un caricabatterie rapido.

Quali accessori sono disponibili per il CRX-50E?

Accessori opzionali: raddrizzatore MPS35 (rif. 9600000445) per collegamento alla rete 100-240 V~, e telai di montaggio a incasso o standard. Contattare il rivenditore per maggiori informazioni.

MANUALE UTENTE CRX-50E DOMETIC

IT Frigorifero con compressore

Istruzioni di montaggio e d'uso 132

NI Compressorkoelkast

Prima di effettuare il montaggio e la messa in funzione leggere accuratamente questo manuale di istruzioni, conservarlo e, in caso di trasmissione del prodotto, consegnarlo all'utente successivo.

Indice

1 Spiegazione dei simboli 132 2 Istruzioni per la sicurezza 133 3 Dotazione 136 4 Accessori 136 5 Uso conforme alla destinazione 136 6 Descrizione tecnica 137 7 Installazione e allacciamento del frigorifero 139 8 Impiego del frigorifero 143 9 Pulizia e cura 148 10 Garanzia 148 11 Smaltimento 149 12 Risoluzione dei guasti 149 13 Specifiche tecniche 152

1 Spiegazione dei simboli

PERICOLO!

Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi anche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso può causare ferite gravi anche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso può essere causa di lesioni.

AVVISO!

La mancata osservanza di questa nota può causare danni materiali e compromettere il funzionamento del prodotto.

NOTA

Informazioni integrative relative all'uso del prodotto.

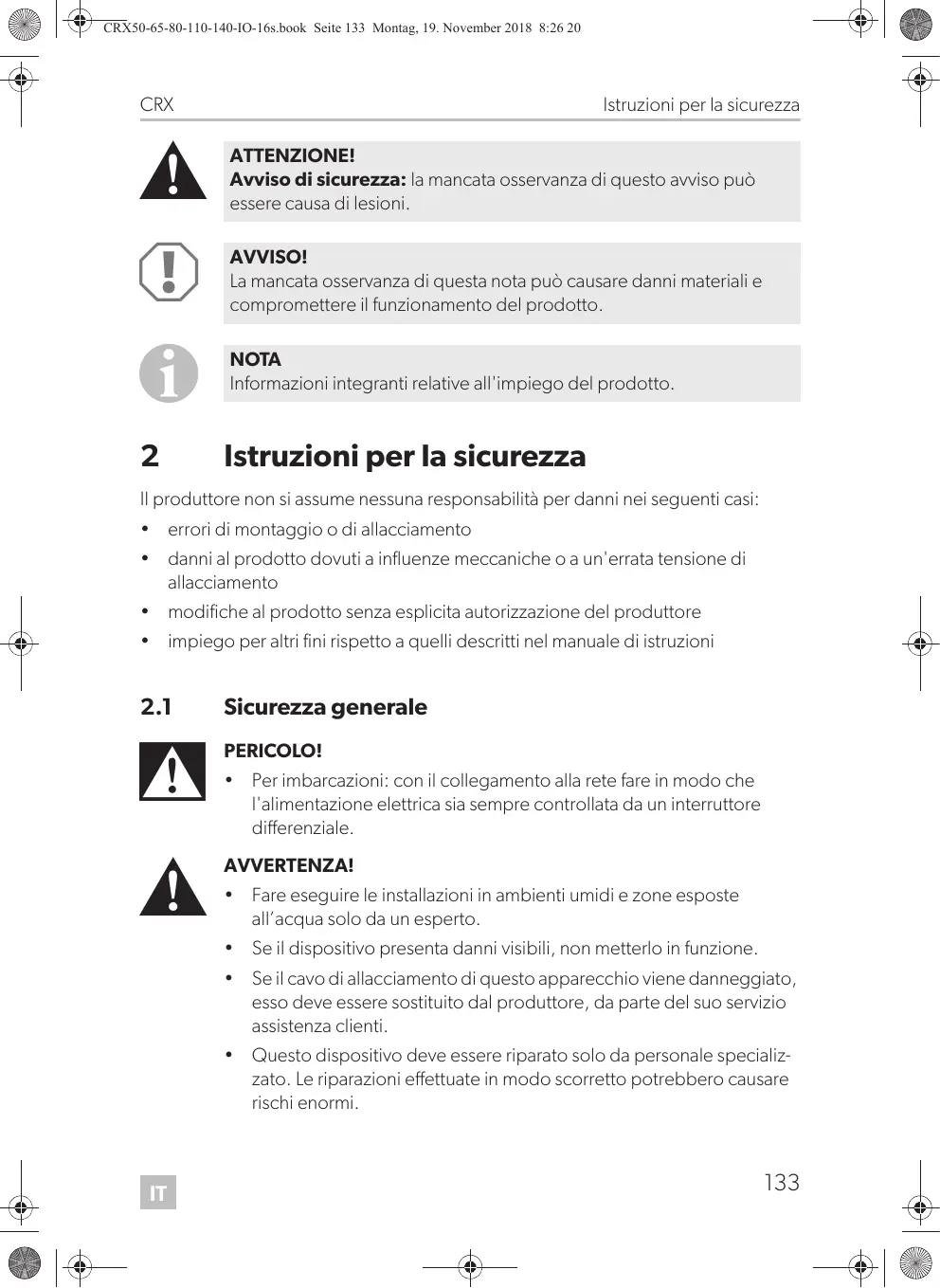

2 Istruzioni per la sicurezza

Il produttore non si assume nessuna responsabilità per danni nei seguenti casi:

• errori di montaggio o di allacciamento
• danni al prodotto dovuti a influenze meccaniche o a un'errata tensione di allacciamento
• modifiche al prodotto senza esplicita autorizzazione del produttore, impiego per altri fini rispetto a quelli descritti nel manuale di istruzioni

2.1 Sicurezza generale

PERICOLO!

• Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un interruttore differenziale.

AVVERTENZA!

• Fare eseguire le installazioni in ambienti umidi e zone esposte all'acqua solo da un esperto.

Se il dispositivo presenta danni visibili, non metterlo in funzione.

• Se il cavo di allacciamento di questo apparecchio viene danneggiato, esso deve essere sostituito dal produttore o dal suo servizio assistenza clienti.
• Questo dispositivo deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
• Il presente apparecchio può essere usato da bambini dagli 8 anni in su, e da persone con ridotte capacità fisiche, sensoriali o mentali o con poca esperienza o conoscenze, se non lasciati soli o se istruiti sull'utilizzo sicuro dell'apparecchio e in grado di capire i pericoli che possono sorgere.
• La pulizia e la manutenzione da parte dell'utente non possono essere compiute da bambini lasciati soli.
• Non lasciare soli i bambini per assicurarsi che non giochino con il dispositivo.
• Conservare e utilizzare l'apparecchio lontano dalla portata dei bambini al di sotto degli 8 anni.
• Nell'apparecchio non conservare sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.

ATTENZIONE!

Pericolo di schiacciamento! Non mettere le dita nella cerniera. - I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

AVVISO!

• Confrontare i dati della tensione riportati sulla targhetta con quelli dell'alimentatore. Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
• Quando il frigorifero è collegato a una presa CC: Staccare il frigorifero e le altre utenze dalla batteria prima di collegare il caricabatterie rapido!
• Quando il frigorifero è collegato a una presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.
• Il frigorifero non è adatto per la conservazione di sostanze corrosive o solventi!
• Mantenere l'apertura di scarico sempre pulita. Non aprire in nessun caso il circuito di raffreddamento.
• Per evitare che l'olio fuoriesca dal compressore, non trasportare mai l'apparecchio in posizione orizzontale.
• Prestare attenzione durante il trasporto a non danneggiare il circuito di raffreddamento. Il refrigerante nel circuito di raffreddamento è infiammabile.

In caso di danneggiamento del circuito di raffreddamento:

• Evitare fiamme libere e scintille. Areare bene l'ambiente.
• Installare l'apparecchio in un luogo asciutto e protetto da eventuali spruzzi d'acqua.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

• Non toccare mai i cavi nudi a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione in corrente alternata.

ATTENZIONE!

• Prima della messa in funzione, assicurarsi che la linea di alimentazione e la spina siano asciutte.
• Quando l'apparecchio viene allacciato ad una batteria, assicurarsi che gli alimenti non vengano in contatto con gli acidi della stessa.

AVVISO!

• Non utilizzare apparecchi elettrici all'interno del frigorifero, ad eccezione di quelli consigliati dal produttore.
• Non collocare il dispositivo nelle vicinanze di fiamme libere o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornelli a gas ecc.).

Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento fuoriesca sufficientemente. Fare in modo che la distanza tra il dispositivo e le pareti o altri oggetti sia tale da permettere all'aria di circolare liberamente.

• Fare attenzione che le aperture di aerazione non vengano coperte. Non versare nessun tipo di liquido o ghiaccio nel contenitore interno. Non immergere mai il dispositivo in acqua. Proteggere il dispositivo e i cavi dal caldo e dall'umidità.
• Fare attenzione che gli alimenti non entrino in contatto con le pareti del frigorifero.

3 Dotazione

Quantità Denominazione

1 Frigorifero con ripiani 1 Bocchettone di scarico dell'acqua 1 Istruzioni di montaggio e d'uso

4 Accessori

Disponibili come accessori (non in dotazione):

Denominazione Spiegazione N. art.

Raddrizzatore Adatto per CRX50DC, CRX65DC, CRX80DC, 9600000445 CRX110DC.

Trasforma una tensione di entrata da 100 a 240 V~ in 12 V= o 24 V=, in modo che il frigorifero possa essere collegato a una rete di tensione alternata.

Telaio di montaggio Sono disponibili telai di montaggio a filo e standard per Vari tutti i modelli CRX.

In caso di domande rivolgetevi direttamente ai rivenditori specializzati o al punto di assistenza.

5 Uso conforme alla destinazione

Questo frigorifero è stato concepito per essere montato in caravan, camper o imbarcazioni. Si consiglia di installare l'unità in una posizione fissa. Esso è adatto per essere installato solo in una cucina componibile. Dopo l'installazione deve essere accessibile solo la parte anteriore dell'apparecchio.

Il frigorifero è adatto esclusivamente per raffreddare, congelare e conservare generi alimentari. Questo frigorifero non è realizzato per la corretta conservazione di medicinali.

ATTENZIONE! Pericolo per la salute!

Controllare che la capacità di raffreddamento del frigorifero sia conforme ai requisiti dei generi alimentari che si desidera raffreddare.

6 Descrizione tecnica

I frigoriferi CoolMatic della serie CRX possono raffreddare e mantenere freddi gli alimenti. Nella cella freezer è possibile surgelare gli alimenti. Se il frigorifero viene utilizzato senza cella freezer, si possono conservare per un breve periodo gli alimenti surgelati con la funzione di raffreddamento rapido.

Tutti i materiali utilizzati per la costruzione del frigorifero non sono pericolosi per gli alimenti. Il circuito di raffreddamento non necessita di manutenzione.

La temperatura si imposta tramite il pannello di controllo presente nel lato interno sinistro del frigorifero.

CRX50, CRX65, CRX80:

Possono essere selezionati quattro intervalli di temperatura da +3°C a +12°C e una funzione di raffreddamento rapido.

CRX110, CRX140:

Possono essere selezionati quattro intervalli di temperatura da +3°C a +12°C.

CRX110ACDC, CRX140ACDC:

Possono essere selezionati quattro intervalli di temperatura da +3 °C a +12 °C, nonché una modalità invernale.

6.1 Elementi di comando nell'abitacolo

I diversi tipi di frigoriferi sono raffigurati nelle seguenti figure:

CRX50: fig. 1, pagina 2; CRX65: fig. 2, pagina 2; CRX80: fig. 3, pagina 3; CRX110: fig. 4, pagina 3; CRX140: fig. 5, pagina 4

N.	Spiegazione
1	Cella freezer (estraibile: solo per CRX50, CRX65, CRX80)
2	Pannello di controllo
3	Griglia (ribaltabile, per permettere il posizionamento in verticale delle bottiglie nel frigorifero)
4	Ripiano
5	Vano frutta
6	Sicura per bottiglie (per fissare le bottiglie nelle scompartimento della porta)
7	Coperchio del vano (ribaltabile)

6.2 Elementi di lavoro

N. in fig. 6, pagina 4, fig. 7, pagina 5	Spiegazione
1	Sensore IR per azionare la luce interna
2	LED: spia servizio di assistenza
3	LED blu: compressore in funzione LED arancione: compressore spento
4	Tasto On/Off
5	Illuminazione interna
6	Pulsante di selezione della temperatura
7	LED: funzione raffreddamento rapido on (CRX50, CRX65, CRX80) LED: modalità invernale on (CRX110ACDC, CRX140ACDC)
8	LED: livelli di temperatura

7 Installazione e allacciamento del frigorifero

7.1 Indicazioni di sicurezza per l'installazione su imbarcazioni

In caso di installazione su imbarcazioni, prestare particolare attenzione alle seguenti indicazioni:

PERICOLO!

Quando il dispositivo è collegato alla rete, è assolutamente necessario fare sì che la tensione di alimentazione sia sempre controllata da un interruttore differenziale!

AVVISO!

• Il frigorifero può sopportare per brevi periodi un'inclinazione di 30°, ad esempio sulle barche. Durante l'installazione del frigorifero, assicurarsi che questo sia adeguatamente fissato per ogni evenienza. Per eventuali domande sull'installazione, rivolgetevi al vostro rivenditore specializzato.
• Installare il frigorifero in modo che l'aria calda prodotta possa defluire liberamente (verso l'alto o di lato, fig. 8, pagina 6).
• Il frigorifero è progettato per temperature ambiente comprese tra +16 °C e +43 °C.
• CRX110ACDC, CRX140ACDC: in modalità invernale, il frigorifero può essere fatto funzionare a temperature ambiente comprese tra +10 °C e +16 °C.

7.2 Indicazioni per l'installazione del frigorifero

Per l'installazione osservare le seguenti indicazioni:

• Installare il frigorifero in modo tale da permettere all'aria riscaldata di uscire senza difficoltà (o verso l'alto o lateralmente, fig. 8, pagina 6).

Legenda per fig. 8, pagina 6

N.	Spiegazione
1	Aria fredda di alimentazione
2	Aria calda di scarico
3	Condensatore
4	Distanza al di sopra, se non vi è un sufficiente ricircolo dell'aria di scarico versuso l'alto o lateralemente.

• Osservare le seguenti dimensioni di montaggio:

Modello	Dimensioni L x A x P (mm)
CRX50	390 x 544 x 550
CRX65	458 x 535 x 595
CRX80	485 x 650 x 578
CRX110	530 x 755 x 608
CRX140	550 x 825 x 670

• Tenere le aperture dell'alloggiamento (feritoie di aerazione ecc.), o la struttura d'installazione, libere da oggetti.
• Durante il normale funzionamento del frigorifero, si forma del condensato. È possibile asciugare la condensa regolarmente o sul fondo del frigorifero o farla defluire attraverso uno scarico presente sul fondo (vedi capitolo "Montaggio del bocchettone di scarico dell'acqua (opzionale)" a pagina 140).

7.3 Montaggio del bocchettone di scarico dell'acqua (opzionale)

Collegare un tubo flessibile con un diametro interno di 10 mm (non in dotazione) al bocchettone di scarico dell'acqua. Posizionare il frigorifero di lato in modo da avere accesso al lato inferiore.

Montare il bocchettone di scarico dell'acqua (fig. 9 2, pagina 7) allineandolo alla parte anteriore o a quella posteriore, a seconda della direzione di scarico desiderata. Togliere il tappo di scarico dell'acqua (fig. 9 1, pagina 7) all'interno del frigorifero.

7.4 Installazione del frigorifero

Per l'installazione del frigorifero, procedere nel modo seguente:

Se si desidera scaricare la condensa attraverso un tubo flessibile: montare il bocchettone di scarico dell'acqua (vedere il capitolo "Montaggio del bocchettone di scarico dell'acqua (opzionale)" a pagina 140).

Svitare la sicura per il trasporto (capitolo "Rimozione del meccanismo di bloccaggio" a pagina 147). Aprire la porta del frigorifero. Allentare i tappi ciechi (fig. 10 2, pagina 7). Spingere il frigorifero nella nicchia. Fissare il frigorifero con viti idonee (fig. 10 1, pagina 7). Premere i tappi ciechi (fig. 10 2, pagina 7) nelle aperture.

7.5 Cambiamento del lato di apertura della porta

È possibile cambiare il lato di apertura della porta in modo tale da poterla aprire da sinistra invece che da destra.

Per cambiare il lato di apertura della porta, procedere come indicato da fig. 11, pagina 8 fino a fig. 13, pagina 8.

7.6 Allacciamento del frigorifero alla tensione continua

AVVISO!

• Per evitare perdite di tensione e di potenza, il cavo di allacciamento dovrebbe essere il più corto possibile e non essere interrotto. Evitare interruttori, spine e scatole di derivazione supplementari.
• Prima di caricare la batteria con un caricabatterie rapido, staccare l'apparecchio e altre utenze dalla batteria. Le sovratensioni possono danneggiare il sistema elettronico dei dispositivi.

I frigoriferi possono essere allacciati a una tensione continua da 12 V o 24 V.

Per motivi di sicurezza il frigorifero è dotato di una protezione elettronica contro l'inversione di polarità che lo protegge contro l'inversione di polarità durante il collegamento della batteria e un eventuale cortocircuito.

Per proteggere la batteria, il frigorifero si spegne automaticamente se la tensione non è più sufficiente (vedi la tabella seguente).

	12 V	24 V
Tensione di interruzione	10,4 V	22,8 V
Tensione di ripristino	11,7 V	24,2 V

Determinare la sezione del cavo necessaria in funzione della sua lunghezza, come da fig. 14, pagina 9.

Legenda per fig. 14, pagina 9:

Asse delle coordinate	Significato	Unità
I	Lunghezza del cavo	m
∅	Sezione cavo	mm2

AVVISO!

Fare attenzione che la polarità sia corretta.

Prima della messa in funzione dell'apparecchio, controllare se la tensione di esercizio e quella della batteria corrispondono (vedi targhetta). Collegare il frigorifero a una presa con una protezione minima di 15 A (con 12 V) o 7,5 A (con 24 V) (fig. 15 1, pagina 9). Collegare il cavo rosso (fig. 15 rd, pagina 9) al polo positivo della batteria. Collegare il cavo nero (fig. 15 bk, pagina 9) al polo negativo della batteria.

7.7 Collegare il frigorifero alla tensione alternata

PERICOLO! Pericolo di morte!

Non usare spine e interruttori se avete mani o piedi bagnati. - Se il frigorifero si trovava a bordo di un'imbarcazione ed è alimentato mediante un collegamento a terra da una rete di tensione alternata, è assolutamente necessario inserire un interruttore differenziale di protezione fra la rete di tensione alternata e il frigorifero. Fatevi consigliare da un esperto.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC

Se il frigorifero viene collegato alla tensione alternata, procedere come segue:

Inserire la spina nella presa di corrente alternata (fig. 16 1, pagina 10).

CRX50DC, CRX65DC, CRX80DC, CRX110DC

È possibile collegare i frigoriferi a una tensione alternata di 100 - 240 V~, se si utilizza il raddrizzatore MPS35 (accessorio).

Il raddrizzatore MPS 35 dispone di un circuito di priorità per proteggere la batteria adesso collegata. In caso di allacciamento alla rete a 100 - 240 V~ il raddrizzatore commuta automaticamente dal funzionamento a batteria a quello a rete.

Se la rete da 100 – 240 V~ viene staccata, il raddrizzatore di rete ripristina automaticamente il funzionamento a batteria. L'alimentazione alla rete attraverso il raddrizzatore di rete ha sempre la precedenza sull'alimentazione a batteria.

Se il frigorifero viene collegato alla tensione alternata, procedere come segue:

Fissare il raddrizzatore dietro al frigorifero. Collegare il raddrizzatore come rappresentato alla fig. 17, pagina 10. Collegare il frigorifero al raddrizzatore (fig. 17 2, pagina 10):

• cavo rosso: polo positivo della batteria
• cavo nero: polo negativo della batteria

Inserire la spina nella presa CA (fig. 17 1, pagina 10).

8 Impiego del frigorifero

Il frigorifero permette di conservare la freschezza degli alimenti. Nella cella freezer è possibile inoltre conservare generi alimentari surgelati e congelare alimenti freschi.

AVVISO!

• All'interno del frigorifero non deve essere collocato alcun dispositivo elettrico. Un'eccezione è rappresentata dai dispositivi autorizzati dal produttore.
• Prestare attenzione a non raffreddare eccessivamente bevande o vivande liquide conservate in contenitori di vetro, in quanto esse si dilatano se congelate, provocando la rottura dei contenitori di vetro.
• I prodotti alimentari devono essere conservati solo nelle confezioni originali o in contenitori adeguati.
• Assicurarsi che nel frigorifero si trovino solo oggetti o prodotti che possono essere raffreddati alla temperatura selezionata.

NOTA

• Per motivi igienici, prima della messa in funzione iniziale del frigorifero, pulirne l'interno e l'esterno con un panno umido (vedi anche capitolo "Pulizia e cura" a pagina 148). Non chiudere lo sportello della cella freezer con forza.
• Non estrarre la parete separatrice se si è formato del ghiaccio nella cella freezer.
• Non asportare la membrana del pannello di controllo durante l'utilizzo del frigorifero.

8.1 Suggerimenti per risparmiare energia

• Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
• Lasciar raffreddare i cibi caldi prima di conservarli nel frigorifero.
• Non aprire il frigorifero più spesso del necessario. Se la porta rimane aperta per più di 5 minuti, la luce comincia a lampeggiare.
• Non lasciare la porta aperta più del necessario.
• Sbrinare il frigorifero appena si è formato uno strato di ghiaccio.
• Evitare un abbassamento eccessivo della temperatura interna se non necessario.
• Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità.

8.2 Accensione del frigorifero

Accendere il frigorifero premendo il pulsante ①.

NOTA

Il compressore necessita di un po' di tempo per attivarsi dal momento in cui il frigorifero è stato acceso.

8.3 Regolazione della temperatura

Premere il pulsante ⑧ ripetutamente finché non viene raggiunta la temperatura desiderata. Il LED in basso/più grande è quello per impostare la temperatura al minimo. Il LED in alto/più piccolo è quello per impostare la temperatura al massimo. Premendo nuovamente il pulsante ⑧ si passa dall'ultimo livello di temperatura al primo.

NOTA

La capacità di raffreddamento può essere influenzata

dalla temperatura ambiente, - alla quantità di alimenti da conservare, - alla frequenza delle aperture della porta.

Se la temperatura ambiente è compresa fra 16°C - 20°C, regolare la temperatura del frigorifero almeno sul livello 2.

8.4 Impostazione della funzione di raffreddamento rapido (solo per CRX50, CRX65, CRX80)

AVVISO!

• Usare la funzione di raffreddamento rapido solo se la cella freezer non è applicata. Altrimenti esiste il pericolo che la cella freezer diventi estremamente fredda e causi la condensazione di acqua al di fuori del frigorifero. Inoltre, aumenta notevolmente il consumo energetico.
• Osservare che le bottiglie e altri contenitori possono esplodere se congelati.
• Osservare che è difficile aprire lo sportello del frigorifero subito dopo averlo chiuso.

Esiste la possibilità di operare il frigorifero con una funzione di raffreddamento rapido per raggiungere temperature di congelamento.

Premere il pulsante 8 per più di 3 secondi. Si accende il LED sopra il pulsante (8). Premere nuovamente per più di 3 secondi il pulsante (8) per utilizzare il frigorifero con la normale funzione di raffreddamento.

8.5 Impostazione della modalità invernale (solo per CRX 110ACDC, CRX 140ACDC)

La modalità invernale garantisce un funzionamento ottimale con temperature esterne inferiori a 16 °C:

Premere il pulsante (8) per più di 3 secondi. Il frigorifero passa alla modalità invernale e il LED sopra il pulsante (8) si accende. Premere nuovamente per più di 3 secondi il pulsante (8) per utilizzare il frigorifero con la normale funzione di raffreddamento.

8.6 Conservazione degli alimenti

AVVISO!

Non conservare alimenti caldi nel vano frigorifero. Non mettere nella cella freezer contenitori che contengono liquidi.

NOTA

Conservare in contenitori spessi gli alimenti che assorbono facilmente odori e sapori, quali liquidi e prodotti che contengono una percentuale di alcol piuttosto alta.

Gli alimenti possono essere conservati nel vano frigorifero. Il periodo di conservazione degli alimenti è di solito riportato sulla confezione.

Il vano frigorifero è suddiviso in diverse zone che presentano temperature differenti:

• Le zone più fredde si trovano direttamente sopra i cassetti per la frutta e la verdura, in prossimità della parete posteriore.
• Attenersi alle indicazioni di temperatura e di scadenza riportate sulle confezioni degli alimenti. Per la conservazione degli alimenti osservare le seguenti indicazioni:

Non ricongelare mai prodotti che si stanno scongelando o che sono stati scongelati, ma consumarli il più velocemente possibile. - Avvolgere gli alimenti in una pellicola di alluminio o di polietilene e chiuderli in contenitori adatti provvisti di coperchio, in modo da conservare meglio gli aromi, la consistenza e la freschezza.

8.7 Sbrinamento del frigorifero

AVVISO!

Non impiegare mai attrezzi meccanici per rimuovere gli strati di ghiaccio o per liberare oggetti congelati. Un'eccezione è rappresentata dai dispositivi autorizzati dal produttore.

Per sbrinare il frigorifero, procedere come segue:

▷ Togliere i prodotti dal frigorifero. ▷ Metterli eventualmente in un altro frigorifero affinché si mantengano freddi. Premere il pulsante ① sino a che il frigorifero non si spegne.

Aprire completamente lo sportello.

8.8 Rimozione del meccanismo di bloccaggio

AVVISO!

Regolare il meccanismo di bloccaggio solo con lo sportello aperto. Se l'apparecchio viene usato con lo sportello chiuso, subisce dei danni.

Il frigorifero è provvisto di un meccanismo di bloccaggio (fig. 18, pagina 10), utilizzabile anche come sicurezza per il trasporto. Sono possibili le seguenti regolazioni:

• Lock (girare la manopola verso destra fino all'arresto): la porta è chiusa e bloccata. Per aprire la porta, tirare la maniglia verso l'alto.
• Vent (girare la manopola verso sinistra fino all'arresto): la porta è leggermente aperta, ma fissata. Utilizzare questa posizione se l'apparecchio non viene utilizzato per un lungo periodo di tempo.

8.9 Come spegnere il frigorifero e lasciarlo spento per un periodo prolungato

Nel caso in cui il frigorifero non venga utilizzato per un lungo periodo di tempo, procedere come segue:

Premere il pulsante ① fino a quando il frigorifero non si spegne.

Staccare i cavi di allacciamento alla batteria oppure estrarre la spina della linea di corrente alternata dal raddrizzatore. Pulire il frigorifero (a riguardo vedi capitolo "Pulizia e cura" a pagina 148). Ruotare la manopola del meccanismo di bloccaggio (fig. 18 1, pagina 10) verso sinistra fino all'arresto ("Vent"). Chiudere la porta finché non si innesta. La porta rimane aperta impedendo così la formazione di cattivi odori.

8.10 Sostituzione del fusibile (solo per CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Se il fusibile nella presa di corrente alternata è guasto, è possibile sostituirlo.

Sollevare la scatola dei fusibili (fig. 16 2, pagina 10) con un cacciavite. Sostituire il fusibile (250 V/4 A).

Richiudere la scatola dei fusibili.

9 Pulizia e cura

AVVISO!

• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.
• Non utilizzare attrezzi duri o appuntiti per accelerare il processo di sbrinamento.

Staccare l'apparecchio dalla rete elettrica prima di eseguire la pulizia e la manutenzione. Con un panno umido pulire il frigorifero regolarmente e non appena sono visibili tracce di sporco. Assicurarsi che non goccioli acqua nelle guarnizioni. Questo può danneggiare il sistema elettronico. Dopo aver pulito il frigorifero asciugarlo con un panno. A intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità.

10 Garanzia

Vale il termine di garanzia previsto dalla legge. Qualora il prodotto risultasse difettoso, La preghiamo di rivolgersi alla filiale del produttore del suo Paese (l'indirizzo si trova sul retro del manuale di istruzioni), oppure al rivenditore specializzato di riferimento.

Per la riparazione e per il disbrigo delle condizioni di garanzia è necessario inviare la seguente documentazione:

• una copia della fattura con la data di acquisto del prodotto,
• un motivo su cui fondare il reclamo, oppure una descrizione del guasto.

11 Smaltimento

AVVERTENZA! Situazione di pericolo per bambini!

Prima di smaltire il vostro vecchio frigorifero:

scardinare le porte. - Lasciare le superfici d'appoggio all'interno del frigorifero in modo che i bambini non possano entrarvi dentro.

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Quando il prodotto viene messo fuori servizio definitivamente, informarsi al centro di riciclaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adeguate concernenti lo smaltimento.

12 Risoluzione dei guasti

Significato del LED grosso (fig. 6 2, pagina 4, fig. 7 2, pagina 5)

In caso di guasti di funzionamento il LED si accende ripetutamente. Il numero di impulsi dipende dalla tipologia di errore.

Ogni accensione ha la durata di un quarto di secondo. Alla conclusione della serie di impulsi segue una pausa. La sequenza per l'errore viene ripetuta ogni quattro secondi.

CRX50, CRX65, CRX80

Numero di impulsi luminosi	Guasto	Possibile causa
1	Bassa tensione	La tensione di alimentazione si trovale di fuori del Campo di regolazione.
2	Sovracorrente ventola	La ventola sovraccarica l'unità elettronica con più di 1 A.
	Troppi tentativi di avvia-mentation	Il compressore o la ventola sono stati avviati troppe volte in breve tempo.
3	Il motore non si avvia	Il rotore è in panne.La pressione differenziale nel system di raf-freddamento è troppo alta (>5 bar).
4	Numero di giri insufficienti ciente	Con un systema di raffreddamento troppo sovraccaricato non è possibile mantenere il numero di giri minimo del motore di 1850 giri/min.
5	Sovratemperatura dell'unità elettronica	Consystema di raffreddamento troppo sovraccarico o con temperatura eccessiva il systema elettronico si surriscaldatroppo.
Continuo	Guasto sensore di tem-peratura	Sensore di temperatura guasto

CRX110, CRX140

Numero di impulsi luminosi	Guasto	Possibile causa
1	Bassa tensione	La tensione di alimentazione si trovale di fuori del Campo di regolazione.
2	Sovracorrente ventola	La ventola sovraccarica l'unità elettronica con più di 1 A.
3	Il motore non si avvia	Il rotore è in panne. La pressione differenziale nelsystema di rafreddamento è troppo alta (>5 bar).
4	Numero di giri insufficiente	Con un sistema di raffreddamento troppo sovraccaricato non è possibile mantenere il numero di giri minimo del motore di 1850 giri/min.
5	Sovratemperatura dell'unità elettronica	ConSYSTEMA di raffreddamento troppo sovraccarico o con temperatura eccessiva ilsystema elettronico si surriscalda troppo.
Continuo	Guasto sensore di temperatura	Sensore di temperatura guasto

Il compressore non gira (collegamento batteria)

Guasto	Possibile causa	Soluizione
UMO=0 V	Interruzione nella linea di allaccia-mento della batteria -systema elettro-nico	Eseguire il collegamento
	Interruttore principale guasto (se disponibile)	Sostituire l'interruttore principale
	Protezione supplementare della linea bruciata (se disponibile)	Sostituire la protezione della linea
UMO≤UON	Tensione della batteria insufficiente	Caricare la batteria
Tentativo di avviamento con UMO≤UOFF	Collegamento cavi allentatoCattivo contatto (corrosione)	Eseguire il collegamento
	Capacità della batteria insufficiente	Sostituzione della batteria
	Sezione cavo insufficiente	Sostituire il cavo (fig. 14, pagina 9)
Tentativo di avviamento con UMO≥UON	Temperatura ambiente troppo alta	-
	Aerazione e disaerazione insufficienti	Spostare il frigorifero
	Condensatore sporco	Pulire il condensatore
Interruzione elettrica nel compressore fra le spine	Compressore guasto	Contattare il servizio di assistenza clienti

U_MO Tensione fra morsetto positivo e morsetto negativo del sistema elettronico. U_ON Tensione di accensione del sistema elettronico. U_OFF Tensione di interruzione del sistema elettronico.

Il compressore non gira (collegamento tensione alternata)

Guasto	Possibile causa	Soluzione
Assenza di tensione	Interruzione nel cavo di allacciamento	Eseguire il collegamento
	Interruttore principale guasto (se disponibile)	Sostituire l'interruttore principale
	Protezione supplementare della linea bruciata (se disponibile)	Sostituire la protezione della linea
Guasto	Possibile causa	Soluizione
È presente tensione ma il compressore non gira	Temperatura ambiente troppo alta	-
	Aerazione e disaerazione insufficienti	Spostare il frigorifero
	Condensatore sporco	Pulire il condensatore
Interruzione elettrica nel compressore fra le spine	Compressore guasto	Contattare il servizio di assistenza clienti

La potenza frigorifera si riduce, la temperatura interna aumenta

Guasto	Possibile causa	Soluizione
Il compressore gira da molto tempo/ ininter-rottamente	Temperatura ambiente troppo alta	-
	Aerazione e disaerazione insufficienti	Spostare il frigorifero
	Condensatore sporco	Pulire il condensatore
	Ventola guasta	Sostituire la ventola
Il compressore gira di rado	Capacità della batteria esaurita	Caricare la batteria

Rumori insoliti

Guasto	Possibile causa	Soluizione
Forte ronzio	L'elemento costruttivo del ciclo frigo-rigeno non più oscillare liberamente (dipende alla parete)	Piegare con cautela l'ele-mento costruttivo
	Presenza di corpi estranei bloccati fra refrigeratore e parete	Eliminare i corpi estranei
	Rumore della ventola	Sostituire la ventola

13 Specifiche tecniche

	CRX50	CRX65	CRX80
Modelli ACDC:	CRX1050	CRX1065	CRX1080
Modelli DC:	CRX0050	CRX0065	CRX0080
Capacità del frigorifero:	41,2 l	50 l	70,6 l
Capacità del freezer:	4,41	7,01	7,51
Capacità totale:	451	571	781
Tensione di allacciamento:	12 V= o 24 V=100 - 240 V~ (solo per i modelli ACDC)
Potenza media assorbita(corrente alternata)(solo per i modelli ACDC):	40 W	45 W	48 W
Corrente nominale12 V=:	5,0 A	5,5 A	5,6 A
24 V=:	2,6 A	2,8 A	2,9 A
100 V~ (solo per i modelliACDC):	1,14 A	1,22 A	1,23 A
240 V~ (solo per i modelliACDC):	0,53 A	0,58 A	0,56 A
Campo di temperatura di raf-freddamentoFragorifero:	da +3 °Ca +12 °C
Freezer:	da -15 °Ca -5 °C
Raffreddamento rapido (senzaparete divisoria):	massimo -6 °C ± 2 °C
Classe climatica:	T
Umidità dell'aria:	massimo 90 %
Sbandamento momentaneo:	massimo 30°
Pressione max:	ND 11 bar/HD 25 bar
Agente distaccante:	\( C_5H_{10} \)
Refrigerante:	R134a
Quantità di refrigerante:	38 g	42 g	48 g
Equivalente \( CO_2 \):	0,054 t	0,060 t	0,069 t
Potenziale di riscaldamentoglobale (GWP):	1430
Dimensioni:	fig. 19, pagina 11	fig. 20, pagina 11	fig. 21, pagina 11
Peso:	17 kg	19 kg	21 kg
Certificati di controllo:	CE E4

	CRX110	CRX140
Modelli ACDC:	CRX110	CRX1140
Modelli DC:	CRX0110
Capacità del frigorifero:	98 l	124 l
Capacità del freezer:	9,5 l	11 l
Capacità totale:	107,5 l	135 l
Tensione di allacciamento:	12 V= o 24 V=100-240 V~ (solo per i modelli ACDC)
Potenza media assorbita(corrente alternata)(solo per i modelli ACDC):	50 W	65 W
Corrente nominale12 V=:	6,2 A	7,7 A
24 V=:	3,0 A	3,6 A
100 V~ (solo per i modelli ACDC):	0,82 A	0,95 A
240 V~ (solo per i modelli ACDC):	0,34 A	0,4 A
Campo di temperatura di raffreddamentoFigrorifero:	da 3 °Ca +12 °Cda -18 °Ca -6 °C
Freezer:
Impostazioni modalità invernale(solo per i modelli ACDC):	-	Riscaldamento a 5 W,riscalda solo quando ilcompressore non gira
Classe climatica:	T
Umidità dell'aria:	massimo 90 %
Sbandamento momentaneo:	massimo 30°
Pressione max:	ND 11 bar/HD 25 bar
Agente distaccante:	C5H10
Refrigerante:	R134a
Quantità di refrigerante:	47 g	50 g
Equivalente CO2:	0,067 t	0,072 t
Potenziale di riscaldamento globale (GWP):	1430
Dimensioni:	fig. 22, pagina 12	fig. 23, pagina 12
Peso:	27,6 kg	30,6 kg
Certificati di controllo:	CE E4

Contiene gas fluorurati a effetto serra

Apparecchiature ermeticamente sigillate
