NÁVOD K OBSLUZE CRX-50E DOMETIC

PL Lodówka kompresorowa

SK Kompresorová chladnička

CS Kompresorová chladnička

DE Kompressor-Kühlschrank

Návod na montáž a obsluhu

Priehradka s vekom (sklápacím)

Voliace tlačidlo teploty

➤ Zapnite chladničku stlačením tlačidla

Vyčistite kondenzátor

Kontaktujte služby zákazníkom

Vypínacie napätie elektroniky

Vyčistite kondenzátor

Kontaktujte služby zákazníkom

Kompresor dlho/nepre- Teplota okolia je príliš vysoká – tržite beží Vetranie a odvzdušnenie nie je dosta- Prestavte chladiace zariatočné denie Kondenzátor znečistený

Vyčistite kondenzátor

Ventilátor je pokazený

Kapacita batérie vyčerpaná

Technické údaje CRX50

Skladovací objem priestoru chladničky:

Skladovací objem priestoru mrazničky:

Celkový skladovací objem:

+3 °C až +12 °C –15 °C až –5 °C

Skladovací objem priestoru chladničky:

Skladovací objem priestoru mrazničky:

+3 °C až +12 °C –18 °C až –6 °C –

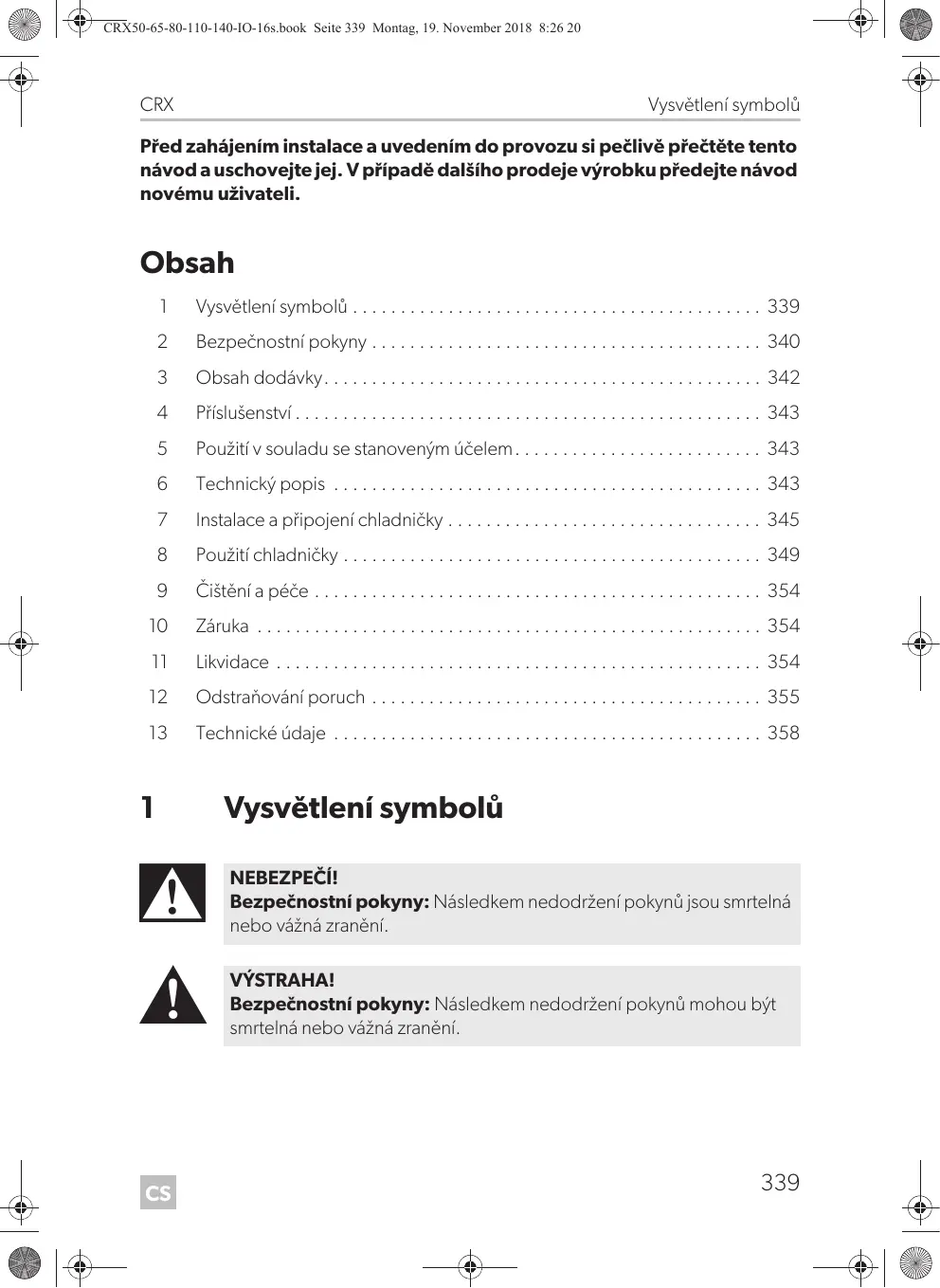

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Vysvětlení symbolů

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.

Vysvětlení symbolů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 339

Bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 340

Použití v souladu se stanoveným účelem. . . . . . . . . . . . . . . . . . . . . . . . . . 343

Technický popis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343

Instalace a připojení chladničky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345

CS Vysvětlení symbolů NEBEZPEČÍ! Bezpečnostní pokyny: Následkem nedodržení pokynů jsou smrtelná nebo vážná zranění. VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Bezpečnostní pokyny

CRX UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy. POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku. POZNÁMKA Doplňující informace týkající se obsluhy výrobku.

V následujících případech nepřebírá výrobce žádné záruky za škody: • Chybná montáž nebo chybné připojení • Poškození výrobku působením mechanických vlivů a chybného připojovacího napětí • Změna výrobku bez výslovného souhlasu výrobce • Použití k jiným účelům, než jsou popsány v tomto návodu

NEBEZPEČÍ! • Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI. VÝSTRAHA! • Instalace ve vlhkých prostorech a oblastech, které jsou vystaveny vodě, nechejte provést pouze odborníkem. • V případě, že je přístroj viditelně poškozen, nesmíte jej používat. • Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení. • Opravy tohoto výrobku smějí provádět pouze odborníci. Nesprávně provedené opravy mohou být zdrojem značných rizik.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Bezpečnostní pokyny • Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo osoby s nedostatkem zkušeností a znalostí, pokud budou pod dozorem, nebo pokud byly poučeny o bezpečném použití přístroje a rozumějí nebezpečím, které z použití výrobku vyplývají. • Čištění a běžnou údržbu nesmějí provádět děti bez dozoru. • Děti musejí být pod dohledem tak, aby si s výrobkem nehrály. • Přístroj používejte a skladujte mimo dosah dětí mladších 8 let. • Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.

• Nebezpečí přivření! Nesahejte do závěsu. • Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení. • Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel. • Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce. • Pokud je chladnička připojena k zásuvce stejnosměrného proudu: Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie. • Chladnička není vhodná ke skladování leptavých látek nebo látek obsahujících rozpouštědla. • Udržujte odtokový otvor vždy čistý. • Nikdy neotevírejte chladicí okruh. • Nikdy nepřepravujte přístroj ve vodorovné poloze, aby z kompresoru nemohl vytéct olej. • Dávejte při přepravě pozor, abyste nepoškodili chladicí okruh. Chladivo v chladicím okruhu je vysoce hořlavé. Při poškození chladicího okruhu: – Pozor na otevřený oheň a jiskření. – Dobře větrejte místnost. • Umístěte přístroj na suchém místě chráněním před stříkající vodou.

Bezpečnost za provozu přístroje

• Nikdy se nedotýkejte odizolovaných vodičů. To platí především pro provoz v síti se střídavým napětím. UPOZORNĚNÍ! • Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché. • V případě připojení přístroje k baterii zajistěte, aby se do kontaktu s kyselinou z baterie nedostaly žádné potraviny.

A POZOR! • Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem. • Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.). • Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, dostatečně odváděno. Zajistěte, aby byl přístroj postaven v dostatečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat. • Pamatujte, že nesmějí být zakryty větrací otvory. • Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led. • Nikdy neponořujte přístroj do vody. • Chraňte přístroje a kabely před horkem a vlhkem. • Pozor, aby se potraviny nedotýkaly stěn chladicího prostoru.

Výstup pro vypouštění vody

Návod k montáži a obsluze

Dostupné jako příslušenství (není součástí dodávky): Název

Vhodné pro CRX50DC, CRX65DC, CRX80DC, 9600000445 CRX110DC. Transformuje vstupní napětí od 100 až 240 Vw na 12 Vg nebo 24 Vg, takže můžete chladničku připojit k síti střídavého napětí.

Pro všechny modely CRX je k dispozici vyplachovací přípojka a standardní montážní rámy.

V případě dotazů kontaktujte prosím přímo specializovaného prodejce nebo svého servisního partnera.

Použití v souladu se stanoveným účelem

Chladnička je určena k instalaci do obytných přívěsů, obytných vozidel nebo lodí. Doporučujeme jednotku instalovat v pevné poloze. Je vhodná výhradně k instalaci do kuchyňské linky. Po instalaci musí být přístupná pouze čelní strana přístroje. Chladnička je vhodná pouze k chlazení, zmrazování a uchovávání potravin. Chladnička není určena k odbornému uchovávání léků.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví! Zkontrolujte, zda chladicí výkon chladničky odpovídá požadavkům potravin, které chcete chladit.

Chladničky CoolMatic řady CRX jsou určeny k chlazení a ukládání potravin. Mrazicí box je určen k hlubokému zchlazení. Pokud budete používat chladničku bez mrazicího boxu, můžete krátkodobě skladovat zmrazené výrobky využitím funkce rychlého chlazení. Veškeré materiály chladničky jsou pro potraviny neškodné. Chladicí okruh nevyžaduje žádnou údržbu. Teplota je nastavena pomocí ovládacího panelu na levé vnitřní straně chladničky.

CRX CRX50, CRX65, CRX80: Na výběr máte čtyři rozsahy teplot +3 °C až +12 °C a funkci rychlého chlazení. CRX110, CRX140: Na výběr máte čtyři rozsahy teplot od +3 °C do +12 °C. CRX110ACDC, CRX140ACDC: Na výběr máte čtyři rozsahy teplot od +3 °C do +12 °C a zimní režim.

Vnitřní ovládací prvky

Různé typy chladniček jsou zobrazeny na následujících obrázcích: • CRX50: obr. 1, strana 2 • CRX65: obr. 2, strana 2 • CRX80: obr. 3, strana 3 • CRX110: obr. 4, strana 3 • CRX140: obr. 5, strana 4 Č.

Mřížka (sklopná, aby bylo možné postavit do chladicího prostoru láhve)

Držák lahví (k umístění lahví do přihrádky ve dvířkách)

Přihrádka se sklopným víkem

Č. na obr. 6, strana 4, Vysvětlení obr. 7, strana 5

Snímač IR k rozsvícení vnitřního osvětlení

LED: Servisní ukazatel

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Instalace a připojení chladničky

Č. na obr. 6, strana 4, Vysvětlení obr. 7, strana 5 3

LED Modrá: Kompresor pracuje LED Oranžová: Kompresor je vypnutý

Tlačítko k nastavení teploty

LED: Funkce rychlého chlazení je zapnutá (CRX50, CRX65, CRX80) LED: Zimní režim je zapnutý (CRX110ACDC, CRX140ACDC)

Instalace a připojení chladničky

Bezpečnostní pokyny k instalaci na lodích

Především při instalaci na lodích dodržujte následující pokyny:

NEBEZPEČÍ! Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn proudovým chráničem! POZOR! • Chladicí zařízení dokáže odolat krátkodobému sklonu 30°, například na lodích. Při instalaci chladicího zařízení pamatujte, že musí být z tohoto důvodu zajištěna. V případě dotazů, které se týkají instalace, kontaktujte příslušný specializovaný servis. • Chladicí zařízení instalujte tak, aby teplý vzduch generovaný těmito zařízeními mohl snadno foukat ven (po stranách nahoru), obr. 8, strana 6). • Chladicí zařízení je určeno k provozu při teplotách +16 °C až +43 °C. • CRX110ACDC, CRX140ACDC: V zimním režimu lze chladicí zařízení provozovat při teplotách mezi +10 °C a +16 °C.

Pokyny k instalaci chladničky

Dodržujte při instalaci následující pokyny:

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Instalace a připojení chladničky

• Instalujte chladničku tak, aby bylo možné dobře odvádět zahřátý vzduch (buď nahoru nebo do stran, viz obr. 8, strana 6). Legenda k obr. 8, strana 6 Č.

Studený přiváděný vzduch

Teplý odpadní vzduch

Horní vzdálenost, pokud nemůže nahoru nebo do stran cirkulovat dostatek odpadního vzduchu

• Dodržujte následující rozměry k vestavbě: Model

• Udržujte otvory (ventilační drážka atd.) na skříni chladničky nebo ve struktuře vnitřní instalace volné, nezastavěné. • Za běžného provozu chladničky vzniká kondenzát. Kondenzát můžete u dna chladničky pravidelně vytřít nebo jej vypustit odtokem ve dně chladničky (viz kap. „Montáž výstupu pro vypouštění vody (volitelného)“ na stranì 346).

Montáž výstupu pro vypouštění vody (volitelného)

➤ Připojte hadici o vnitřním průměru 10 mm (není součástí dodávky) do výstupu pro vypouštění vody. ➤ Chladničku položte na bok, aby byla přístupná spodní strana. ➤ Namontujte výstup pro vypouštění vody (obr. 9 2, strana 7) 8), zarovnanou dopředu nebo dozadu, podle požadovaného směru výstupu. ➤ Odstraňte zátku otvoru pro vypouštění vody (obr. 9 1, strana 7) uvnitř chladničky.

Instalace a připojení chladničky

Instalace chladničky

Při instalaci chladničky postupujte takto: ➤ Pokud si přejete vypustit kondenzát hadicí: Namontujte port pro výstup vody (viz kap. „Montáž výstupu pro vypouštění vody (volitelného)“ na stranì 346). ➤ Uvolněte pojistku proti poškození během přepravy (kap. „Uvolnění zámku“ na stranì 353). ➤ Otevřete dvířka chladničky. ➤ Uvolněte záslepky (obr. 0 2, strana 7). ➤ Zasuňte chladničku do linky. ➤ Upevněte chladničku vhodnými šrouby (obr. 0 1, strana 7). ➤ Zatlačte záslepky (obr. 0 2, strana 7) do otvorů.

Změna směru otevírání dvířek

Můžete změnit směr otevírání dvířek. To znamená, že se dvířka nebudou otevírat doprava, ale doleva. ➤ Při změně směru otevírání dvířek postupujte tak, jak je vidět na obrázcích obr. a, strana 8 až obr. c, strana 8.

A Připojení chladničky ke stejnosměrnému napětí POZOR! • Z důvodu zabránění ztrát napětí a výkonu používejte co nejkratší nepřerušovaný přívodní kabel. Ze stejného důvodu nepoužívejte další spínače, zástrčky nebo zásuvkové rozbočky. • Odpojte přístroj a ostatní spotřebiče od baterie ještě před připojením baterie k rychlonabíjecímu zařízení. Přepětí může poškodit elektronické systémy přístrojů.

Chladničky můžete používat v rámci stejnosměrného napětí 12 V nebo 24 V. Z bezpečnostních důvodů je chladnička vybavena elektronickou ochranou proti přepólování, která chrání výrobek před přepólováním při připojování baterie a před zkratem.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Instalace a připojení chladničky

CRX Z důvodu ochrany baterie se chladnička vždy automaticky vypne, jakmile je napětí nedostatečné (viz následující tabulka). 12 V

24 V Vypínací napětí

22,8 V Napětí k opětovnému zapnutí

➤ Stanovte potřebný průřez kabelu v závislosti na délce kabelu podle obr. d, strana 9. Legenda k obr. d, strana 9: Souřadnicová osa

➤ Zkontrolujte před uvedením přístroje do provozu, zda se shoduje provozní napětí s napětím baterie (viz typový štítek). ➤ Chladničku připojte k zásuvce, která je jištěna minimálně při 15 A (při 12 V) nebo 7,5 A (při 24 V) (obr. e 1, strana 9). ➤ Propojte červený kabel (obr. e rd, strana 9) s kladným pólem baterie. ➤ Propojte černý kabel (obr. e bk, strana 9) se záporným pólem baterie.

Připojení chladničky ke střídavému napětí NEBEZPEČÍ! Smrtelné nebezpečí! • Nikdy nemanipulujte se zástrčkami a spínači s mokrýma rukama nebo pokud stojíte v mokru. • Pokud chladničku používáte na palubě lodi, která je připojena ke střídavému napětí na souši, musíte vždy instalovat mezi síť a chladničku proudový chránič. Poraďte se s odborníkem.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Použití chladničky

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC Při připojování chladničky ke střídavému napětí postupujte takto: ➤ Zapojte zástrčku do zásuvky na střídavý proud (obr. f 1, strana 10). CRX50DC, CRX65DC, CRX80DC, CRX110DC Chladničky můžete připojit ke střídavému napětí 100 – 240 Vw v případě, že používáte usměrňovač MPS35 (příslušenství). Usměrňovač MPS35 je vybaven prioritním spínačem, který chrání připojenou baterii. Při připojení k síti 100 – 240 Vw se usměrňovač automaticky přepne z provozu z baterie na síťový provoz. Jestliže se síť 100 – 240 Vw odpojí, síťový usměrňovač se automaticky přepne na provoz z baterie. Síťový provoz z usměrňovače má vždy prioritu před napájením z baterie. Při připojování chladničky ke střídavému napětí postupujte takto: ➤ Upevněte usměrňovač vzadu k chladničce. ➤ Připojte usměrňovač podle obr. g, strana 10. ➤ Připojte chladničku k usměrňovači (obr. g 2, strana 10): – Červený kabel: Kladný pól baterie – Černý kabel: Záporný pól baterie ➤ Zapojte zástrčku do zásuvky AC (obr. g 1, strana 10).

Chladnička umožňuje uchovávání čerstvých potravin. Kromě toho můžete v mrazicím boxu uchovávat hluboce zchlazené potraviny a zmražovat čerstvé potraviny.

A POZOR! • Nepoužívejte uvnitř chladničky žádné elektrické přístroje. Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny. • Nechlaďte nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob. • Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách. • Dbejte, aby byly v chladničce skladovány pouze předměty nebo potraviny, které je dovoleno chladit na nastavenou teplotu.

CRX POZNÁMKA • Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 354). • Nezavírejte dvířka mrazicího boxu násilím. • Pokud je v mrazicím boxu led, nevytahujte dělicí příčku. • Při používání chladničky neodstraňujte membránu z ovládacího panelu.

Tipy k úspoře energie

• Vyberte k použití dobře větrané místo chráněné před slunečním zářením. • Nechejte teplé pokrmy nejdříve vychladnout, teprve potom je uložte. • Neotevírejte chladničku častěji, než je nezbytně nutné! Pokud necháte dvířka déle než 5 min. otevřená, začne světlo blikat. • Nenechávejte dvířka otevřená déle, než je nutné. • Odmrazte chladničku, jakmile se vytvoří vrstva ledu. • Zabraňte vzniku zbytečně nízkých vnitřních teplot. • Pravidelně čistěte kondenzátor od nečistot a prachu.

➤ Zapněte chladničku stisknutím tlačítka

POZNÁMKA Po zapnutí chladničky dojde k zapnutí kompresoru až po určité době.

➤ Tlačítko stiskněte tak často, až se nastaví požadovaný stupeň teploty. Nejnižší/největší LED znamená nejchladnější nastavení. Nejvyšší/nejmenší LED znamená nejteplejší nastavení. Z posledního stupně teploty se opětovným stisknutím tlačítka dostanete opět k prvnímu stupni teploty.

A POZNÁMKA Chladicí výkon mohou ovlivňovat tyto faktory: • okolní teplota; • množství skladovaných potravin; • četnost otevírání dvířek. Pokud okolní teplota činí 16 až 20 °C, nastavte chladničku alespoň na stupeň 2.

Nastavení funkce rychlého chlazení (pouze CRX50, CRX65, CRX80) POZOR! • Používejte funkci rychlého chlazení pouze za předpokladu, že není vložen odnímatelný mrazicí box. V opačném případě hrozí nebezpečí, že se mrazicí box velmi ochladí a nebude možné zabránit tvorbě vodního kondenzátu zvenčí na chladničce. Kromě toho dojde ke značnému nárůstu spotřeby energie. • Pamatujte, že láhve a jiné nádoby mohou po zamrznutí prasknout a rozbít se. • Pamatujte, že je těžké otevřít dvířka chladničky bezprostředně po jejich zavření.

Na chladničce můžete nastavit funkci rychlého chlazení k dosažení teploty k hlubokému zchlazení. ➤ Stiskněte a podržte tlačítko ✓ LED nad tlačítkem

➤ Dalším stisknutím tlačítka a jeho podržením po dobu delší než 3 s přepnete chladničku do funkce obvyklého chlazení.

Nastavení zimního režimu (pouze CRX110ACDC, CRX140ACDC)

Zimní režim zaručuje při vnějších teplotách pod 16 °C optimální provoz:

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Použití chladničky ➤ Stiskněte a podržte tlačítko

CRX déle než 3 sekundy.

✓ Chladnička se přepne do zimního režimu a rozsvítí se LED nad tlačítkem

➤ Dalším stisknutím tlačítka a jeho podržením po dobu delší než 3 s přepnete chladničku do funkce obvyklého chlazení.

A I Uchovávání potravin POZOR! • V chladicím prostoru neskladujte teplé potraviny. • Do mrazicího boxu neukládejte skleněné nádoby s tekutinami. POZNÁMKA Skladujte potraviny, které snadno načichnou nebo změní chuť, tekutiny a výrobky s vysokým obsahem alkoholu v uzavřených nádobách.

V chladicím prostoru můžete uchovávat potraviny. Doba skladování potravin je zpravidla uvedena na balení. Chladicí prostor je rozdělen do různých zón, které mají různé teploty: • Chladnější zóny jsou přímo nad zásuvkami na ovoce a zeleninu v blízkosti zadní stěny. • Dodržujte informace o teplotách a trvanlivosti, uvedené na balení uchovávaných potravin. • Dodržujte při skladování následující pokyny: – V žádném případě znovu nezmrazujte již rozmrazené ani rozmrazované výrobky, ale co nejdříve je spotřebujte. – Zabalte potraviny do hliníkových nebo polyetylenových fólií a uložte je do vhodné nádoby s víkem. Lépe tak uchováte aroma, obsah a čerstvost.

A Rozmrazování mrazicího boxu POZOR! Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů mechanické nástroje. Výjimkou jsou přístroje, které jsou k tomu výrobcem určeny.

Při rozmrazování chladničky postupujte takto: ➤ Vyjměte obsah chladicího boxu. ➤ Uložte jej případně do jiné chladničky, aby zůstal v chladu.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Použití chladničky

➤ Stiskněte tlačítko

a vypněte chladničku.

➤ Zcela otevřete dvířka.

A Uvolnění zámku POZOR! Nastavujte uzavírací mechanismus pouze při otevřených dvířkách. Při manipulaci na zavřených dvířkách dojde k poškození přístroje.

Chladnička je vybavena uzavíracím mechanismem (obr. h 1, strana 10), který současně slouží jako pojistka při přepravě. Můžete využít následujících nastavení: • Lock (otočte kolečko až nadoraz doprava): Dvířka jsou zavřená a zajištěná. Dvířka otevřete tahem rukojeti nahoru. • Vent (otočte kolečko až nadoraz doleva): Dvířka jsou pootevřená, ale zajištěná. Tuto polohu využijte v případě, kdy nebudete výrobek delší čas používat.

Pokud nebudete chladničku delší dobu používat, postupujte takto: ➤ Stiskněte tlačítko

a vypněte chladničku.

➤ Odpojte přívodní kabel od baterie nebo odpojte zástrčku přívodu střídavého proudu z usměrňovače. ➤ Vyčistěte chladničku (viz kap. „Čištění a péče“ na stranì 354) . ➤ Otočte kolečkem zámku (obr. h 1, strana 10) až nadoraz doleva („Vent“). ➤ Zavřete dvířka tak, aby došlo k jejich zajištění. ✓ Dvířka zůstávají pootevřená a brání tak vzniku zápachů.

Výměna pojistek (pouze CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Pokud je pojistka v patici usměrňovače vadná, můžete ji vyměnit. ➤ Vyjměte držák pojistek (obr. f 2, strana 10) pomocí šroubováku. ➤ Vyměňte pojistku (250 V/4 A). ➤ Opět instalujte držák pojistek.

Čištění a péče POZOR! • K čištění nepoužívejte čisticí písky nebo tvrdé předměty, může dojít k poškození chladničky. • K urychlení procesu rozmrazování nepoužívejte žádné tvrdé nebo špičaté nástroje.

➤ Před čištěním a péčí přístroj odpojte od elektrické sítě. ➤ Chladničku čistěte pravidelně a v případě znečištění mokrou utěrkou. ➤ Dbejte, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky. ➤ Po vyčištění vytřete chladničku utěrkou dosucha. ➤ Pravidelně čistěte kondenzátor od nečistot a prachu.

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci. K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty: • Kopii účtenky s datem zakoupení, • Uvedení důvodu reklamace nebo popis vady.

Likvidace VÝSTRAHA! Pozor na děti! Před likvidací chladničky: • Sundejte dvířka ze závěsu. • Nechejte v chladničce police, aby se dovnitř nemohly dostat děti.

➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

Význam červených LED (obr. 6 2, strana 4, obr. 7 2, strana 5) V případě závad se LED několikrát rozsvítí. Počet impulzů závisí na typu závady. Každé bliknutí trvá čtvrt sekundy. Po sérii impulzů následuje pauza. Sekvence se pro příslušnou závadu opakuje každé čtyři sekundy. CRX50, CRX65, CRX80 Počet světelných impulzů

Napájecí napětí je mimo nastavený rozsah.

Nadproud ve ventilátoru

Ventilátor zatěžuje elektronickou jednotku více než 1 A.

Příliš mnoho pokusů o spuštění

Kompresor nebo ventilátor byly v krátké době příliš často spuštěny.

Zaseknutý rotor. Rozdílový tlak v chladicím systému je příliš velký (> 5 barů).

V příliš zatíženém chladicím systému nelze udržet minimální otáčky motoru 1850 min-1.

Příliš vysoká teplota elektronické jednotky

Při vysokém zatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká.

Chyba teplotního čidla

Závada teplotního čidla

CRX110, CRX140 Počet světelných impulzů

Napájecí napětí je mimo nastavený rozsah.

Nadproud ve ventilátoru

Ventilátor zatěžuje elektronickou jednotku více než 1 A.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Odstraňování poruch

CRX Počet světelných impulzů

Zaseknutý rotor. Rozdílový tlak v chladicím systému je příliš velký (> 5 barů).

V příliš zatíženém chladicím systému nelze udržet minimální otáčky motoru 1850 min-1.

Příliš vysoká teplota elektronické jednotky

Při vysokém zatížení chladicího systému nebo v případě příliš vysoké teploty je elektronická jednotka příliš horká.

Chyba teplotního čidla

Závada teplotního čidla

Kompresor neběží (připojení k baterii) Porucha

UKL = 0 V Přerušení přívodního vodiče baterie – Obnovte spojení elektronika Závada hlavního vypínače (pokud je jím zařízení vybaveno)

Vyměňte hlavní vypínač

Přepálení přídavné pojistky vodiče (pokud je instalována)

Vyměňte pojistky vodiče

UKL ≤ UZAP Napětí baterie je příliš nízké

Pokus o spuštění při

hodnotě UKL ≤ UVYP Uvolněný kabelový spoj Špatný kontakt (koroze)

Příliš nízká kapacita baterie

Příliš malý průřez kabelu

Vyměňte kabel (obr. d, strana 9)

Příliš vysoká okolní teplota

Nedostatečný přívod a odvod vzduchu

Změňte umístění chladničky

Znečištěný kondenzátor

Vyčistěte kondenzátor

Kontaktujte zákaznický servis.

Pokus o spuštění při

hodnotě UKL ≥ UZAP Přerušení elektřiny v kompresoru mezi kolíky

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Odstraňování poruch

UKL Napětí mezi kladnou a zápornou svorkou elektroniky

UZAP Spínací napětí elektroniky

UVYP Vypínací napětí elektroniky

Kompresor neběží (připojení ke střídavému napětí) Porucha

Přerušený přívodní kabel

Závada hlavního vypínače (pokud je jím zařízení vybaveno)

Vyměňte hlavní vypínač

Přepálení přídavné pojistky vodiče (pokud je instalována)

Vyměňte pojistky vodiče

Napětí je připojeno, ale Příliš vysoká okolní teplota kompresor neběží Nedostatečný přívod a odvod vzduchu

Přerušení elektřiny v kompresoru mezi kolíky

– Změňte umístění chladničky

Znečištěný kondenzátor

Vyčistěte kondenzátor

Kontaktujte zákaznický servis.

Chladicí výkon klesá, vnitřní teplota stoupá Porucha

Kompresor běží dlouho/trvale

Příliš vysoká okolní teplota

Nedostatečný přívod a odvod vzduchu

Změňte umístění chladničky

Znečištěný kondenzátor

Vyčistěte kondenzátor

Kompresor běží jen občas

Součást chladicího okruhu nemůže Opatrně vyhněte součást volně vibrovat (je přitisknutá ke stěně)

Cizí těleso mezi chladicím agregátem a stěnou

Odstraňte cizí těleso

Technické údaje CRX50

Úložný prostor mrazicího boxu:

Průměrný příkon (Střídavý proud) (pouze modely ACDC):

0,56 A Rozsah teploty chlazení Chladnička: Mrazicí box: Rychlé chlazení (bez dělicí stěny):

+3 °C až +12 °C –15 °C až –5 °C

maximálně –6 °C ± 2 °C Klimatická třída:

NT 11 barů/VT 25 barů

Množství chladicího média: Ekvivalent CO2:

Potenciál skleníkových plynů (GWP):

Úložný prostor mrazicího boxu:

Celkový úložný prostor: Připojené napětí:

12 Vg nebo 24 Vg 100 – 240 Vw (pouze modely ACDC)

Průměrný příkon (Střídavý proud) (pouze modely ACDC):

0,4 A Rozsah teploty chlazení Chladnička: Mrazicí box:

+3 °C až +12 °C –18 °C až –6 °C

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Technické údaje

Nastavení zimního režimu (pouze modely ACDC):

5 W vyhřívání, vyhřívá, pouze pokud kompresor neběží

NT 11 barů/VT 25 barů

Množství chladicího média: Ekvivalent CO2:

Potenciál skleníkových plynů (GWP):

Obsahuje fluorované skleníkové plyny Hermeticky uzavřeným zařízením
