CRX-50E - Hordozható hűtőszekrény DOMETIC - Ingyenes használati útmutató

Termék típusa	Hordozható hűtőszekrény
Márka	Dometic
Modell	CRX-50E
Méretek (Sz x Ma x Mé)	390 x 544 x 550 mm
Súly	17 kg
Teljes kapacitás	45 liter
Hűtőtér kapacitása	41,2 liter
Fagyasztótér kapacitása	4,4 liter
Elektromos tápellátás	12 V vagy 24 V DC (DC modell); 100-240 V~ (AC/DC modell)
Névleges áram (12 V)	5,0 A
Névleges áram (24 V)	2,6 A
Hűtőtér hőmérséklet-tartománya	+3 °C és +12 °C között
Fagyasztótér hőmérséklet-tartománya	-15 °C és -5 °C között (max. -6 °C ± 2 °C)
Gyorshűtés funkció	Igen (csak fagyasztótér elválasztó nélkül)
Klímaosztály	T (környezeti hőmérséklet +16 °C és +43 °C között)
Maximális dőlésszög	30°
Hűtőközeg	R134a (38 g)
Karbantartás és tisztítás	Nedves ruhával tisztítsa; ne használjon súrolószereket; rendszeresen tisztítsa a kondenzátort; olvassa le, amint jég képződik
Biztonság	Polaritásfordítás és rövidzárlat elleni védelem; automatikus leállás akkumulátor alacsony feszültsége esetén; ne tároljon robbanásveszélyes anyagokat
Alkatrészek és javíthatóság	Elérhető tartozékok: MPS35 egyenirányító, szerelőkeretek; cserélhető biztosíték (250 V/4 A) AC/DC modelleken; javításokat csak szakképzett személy végezhet
Garancia	Törvényes garancia; vegye fel a kapcsolatot a forgalmazóval vagy a Dometic leányvállalattal

Gyakran ismételt kérdések - CRX-50E DOMETIC

Hogyan kapcsoljam be a CRX-50E hűtőszekrényt?

Nyomja meg a BE/KI gombot (① gomb) a hűtőszekrény belsejében található vezérlőpanelen. Bekapcsolás után a kompresszor rövid késleltetéssel indul.

Hogyan állítsam be a hőmérsékletet?

Nyomja meg a hőmérséklet-választó gombot (⑥ gomb) a kívánt szint eléréséig. Az alsó LED a leghidegebb, a felső LED a legmelegebb hőmérsékletet jelzi. A tartomány +3 °C és +12 °C között van.

Hogyan aktiváljam a gyorshűtés funkciót?

Nyomja meg a ⑧ gombot több mint 3 másodpercig. A felette lévő LED világítani kezd. Ez a funkció lehetővé teszi fagyasztási hőmérsékletek elérését. Megjegyzés: ne használja a kivehető fagyasztótérrel együtt.

Hogyan takaríthatok meg energiát ezzel a hűtőszekrénnyel?

Helyezze a készüléket szellős, napfénytől védett helyre. Hagyja kihűlni a meleg ételeket, mielőtt elpakolja. Ne nyissa ki a feleslegesen. Olvassa le, amint jégréteg képződik. Rendszeresen tisztítsa a kondenzátort.

Használható a fagyasztótér élelmiszerek fagyasztására?

Igen, a kivehető fagyasztótér lehetővé teszi friss élelmiszerek fagyasztását. Rövid távon fagyasztott élelmiszereket is tárolhat. Ne helyezzen folyadékkal töltött üvegedényeket.

Hogyan olvasszam le a hűtőszekrényt?

Távolítsa el az élelmiszereket, és kapcsolja ki a készüléket a BE/KI gombbal. Nyissa ki teljesen az ajtót. Ne használjon mechanikus szerszámokat a jég eltávolításához. Miután leolvadt, törölje szárazra a belsejét.

Megfordíthatom az ajtó nyitási irányát?

Igen, lehetséges a nyitási oldal módosítása. Lásd a használati útmutató 11–13. ábráit. Kövesse a lépéseket az ajtó szétszereléséhez és a kívánt oldalra történő visszaszereléséhez.

Mit jelentenek a piros LED villogásai?

A piros LED hibák jelzésére villog. Egy villanás = alacsony feszültség, két villanás = ventilátor túláram, három = motor nem indul, négy = túl alacsony fordulatszám, öt = túl magas hőmérséklet, folyamatos villogás = hőmérséklet-érzékelő hiba.

Hogyan védjem az akkumulátort a túlzott kisütéstől?

A hűtőszekrény automatikusan leáll, ha az akkumulátor feszültsége 10,4 V (12 V) vagy 22,8 V (24 V) alá csökken. Újraindul 11,7 V (12 V) vagy 24,2 V (24 V) feszültségnél. Húzza ki a készüléket, mielőtt gyorstöltővel töltené az akkumulátort.

Milyen tartozékok érhetők el a CRX-50E-hez?

Opcionális tartozékok: MPS35 egyenirányító (ref. 9600000445) a 100-240 V~ hálózati csatlakozáshoz, valamint süllyesztett vagy szabványos szerelőkeretek. További információkért vegye fel a kapcsolatot a forgalmazóval.

HASZNÁLATI ÚTMUTATÓ CRX-50E DOMETIC

Kompresszoros hűtőszekrény

Szerelési és használati útmutató 361

5 CRX 140 6

CRX50, CRX65, CRX80

7 CRX110DC

CRX110ACDC, CRX140ACDC

8 CRX 50-140 CRX 50-140

CRX 140

19 CRX 50

20 CRX 65

21 CRX 80

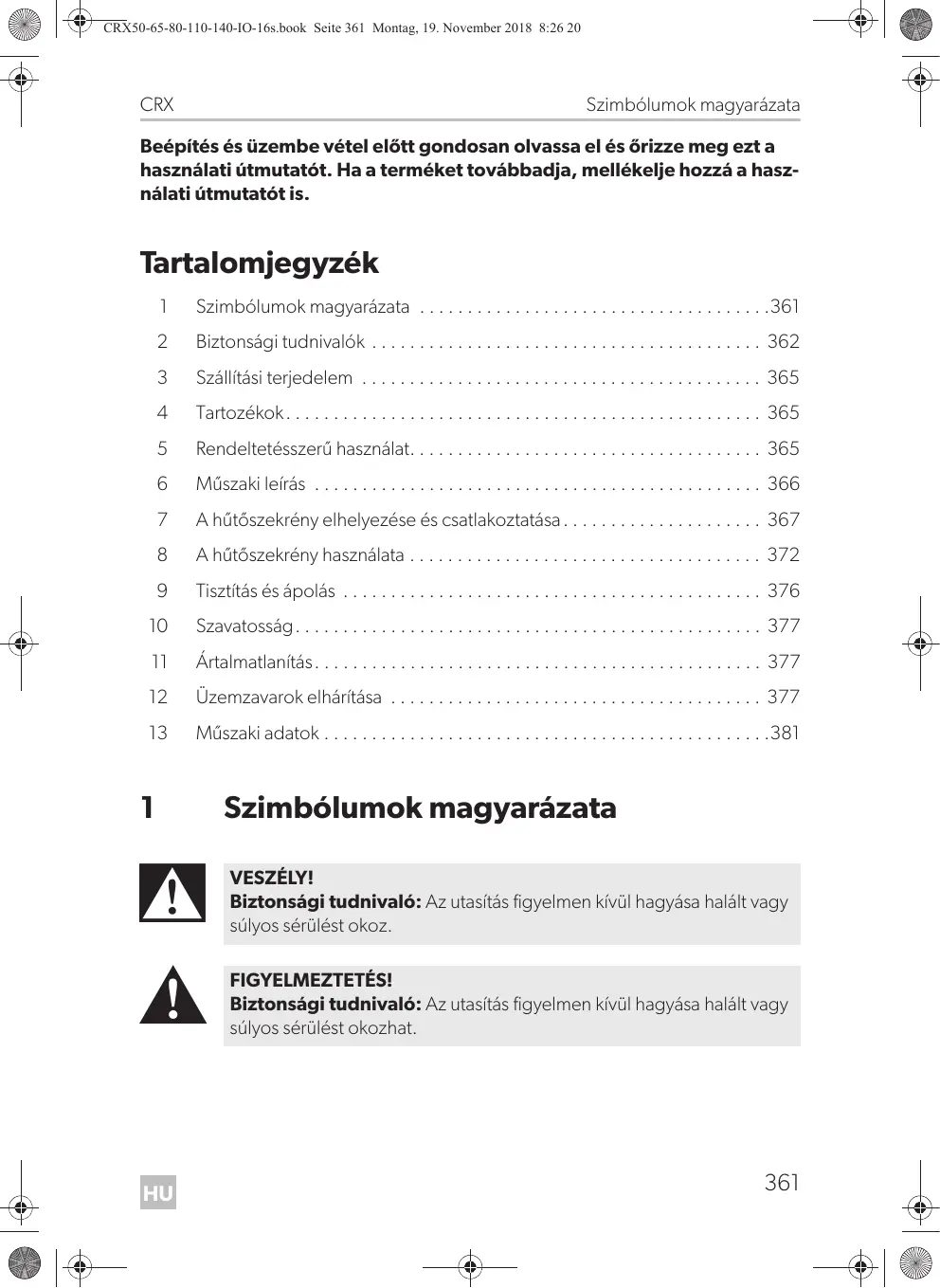

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 361

2 Biztonsági tudnivalók 362

3 Szállítási terjedelem 365

4 Tartozékok 365

5 Rendeltetésszerű használat 365

6 Műszaki leírás 366

7 A hűtőszekrény elhelyezése és csatlakoztatása 367

8 A hűtőszekrény használata 372

9 Tisztítás és ápolás 376

10 Szavatosság 377

11 Ártalmatlanítás 377

12 Üzemzavarok elhárítása 377

13 Műszaki adatok 381

1 Szimbólumok magyarázata

VESZÉLY!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

szerelési vagy csatlakozási hiba - a termék mechanikai behatások és helytelen csatlakozási feszültség miatti károsodása - a termék kifejezett gyártói engedély nélküli módosítása - az útmutatóban leírt céloktól eltérő felhasználás

2.1 Általános biztonság

VESZÉLY!

• Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.

FIGYELMEZTETÉS!

• A nedves környezetben és vizes helyiségekben történő telepítéseket csak szakemberrel végeztesse el.
• Ne használja a készüléket, ha az láthatóan megsérült! Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetés elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• A készüléken csak szakember végezhet javításokat. Nem szakszerű javítások jelentős veszélyeket okozhatnak.

Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják. - A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik. - A gyermekek felügyeletével biztosítani kell, hogy ne játszhassanak a készülékkel. - A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja. - Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).

VIGYÁZAT!

Zúzódásveszély! Ne nyúljon a zsanérok közé. - Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

FIGYELEM!

• Hasonlítsa össze a feszültségadatokat a típustáblán a rendelkezésre álló energiaellátással.
• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból. Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna. Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
• A hűtőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok tárolására.
• Mindig tartsa tisztán a lefolyónyílást.
• Semmilyen esetben ne nyissa ki a hűtőkört.
• Soha ne szállítsa vízszintes helyzetben a készüléket, nehogy kifolyjon az olaj a kompresszorból.
• Ügyeljen arra szállításkor, hogy ne sérüljön a hűtőkör. A hűtőkörben található hűtőközeg gyúlékony.

A hűtőkör sérülése esetén:

• Kerülje a nyílt lángot és a gyújtószikrákat. Szellőztesse ki jól a helyiséget. A készüléket száraz és fröccsenő víz ellen védett helyen állítsa fel.

2.2 Biztonság a készülék üzemeltetése során

VESZÉLY!

• Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenekelőtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.

VIGYÁZAT!

• Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.
• Ha a készüléket akkumulátorra csatlakoztatja, biztosítsa, hogy élelmiszerek ne kerüljenek érintkezésbe az akkumulátorsavval.

FIGYELEM!

• Ne használjon elektromos készülékeket a hűtőkészülék belsejében, kivéve, ha ezeket a készülékeket a gyártó erre a célra javasolja.
• Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).

Túlmelegedés miatti veszély!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Ne töltsön folyadékot vagy jeget a belső tartályba.
• Soha ne merítse vízbe a készüléket. Védje a készüléket és a kábeleket a hótól és a nedvességtől.
• Ügyeljen arra, hogy az élelmiszerek ne érjenek hozzá a hűtőtér falaihoz.

3 Szállítási terjedelem

Mennyiség Megnevezés

1 Hűtőszekrény polcokkal Vízleeresztő csatlakozó 1 Szerelési és kezelési útmutató

4 Tartozékok

Tartozékként kapható (nincs mellékelve):

Megnevezés	Magyarázat	Cikkszám
Egyenirányító	Ezekhez a modellekhez alkalmas: CRX50DC, CRX65DC, CRX80DC, CRX110DC A 100 – 240 V~ böztti bemeneti feszült séget 12 V=- vagy 24 V=veszült ségre alakítja át, igy vátóramú háló- zathoz csatlakoztathatjá a hútószekrényt.	9600000445
Szerelőkeretek	Mennyezeti és normál szerelőkeretak kaphatók valamennyi CRX modellhéz.	Változó

Ha kérdései vannak, kérjük, forduljon a szakkereskedéshez vagy szervizpartneréhez.

5 Rendeltetésszerű használat

A hűtőszekrény lakóautókban, lakókocsikban vagy hajókban történő használatra készült. Javasolt az egységet fix pozícióban beszerelni. Kizárólag beépítési fülkébe történő elhelyezésre alkalmas. A beépítés után kizárólag a készülék előlapja lehet szabadon hozzáférhető.

A hűtőszekrény kizárólag élelmiszerek hűtésére, mélyhűtésére és tárolására alkalmas. A hűtőszekrény gyógyszerek szakszerű tárolására nem alkalmas.

VIGYÁZAT! Egészségkárosodás veszélye!

Ellenőrizze, hogy a hűtőszekrény hűtési teljesítménye megfelel-e a hűtendő élelmiszerek követelményeinek.

6 Műszaki leírás

A CoolMatic CRX-sorozatú hűtőkészülékei áruhűtésére és hidegen tartására alkalmasak. A fagyasztórekeszben áru fagyasztva tárolható. Ha fagyasztórekesz nélkül üzemeltetik a hűtőszekrényt, akkor a mélyhűtött áruk a gyorshűtő funkcióval rövid ideig tárolhatók.

A hűtőszekrényben felhasznált anyagok élelmiszerek szempontjából veszélytelenek. A hűtőkör karbantartásmentes.

A hőmérsékletet a hűtőszekrény bal belső oldalán található kezelőpanellel lehet beállítani.

CRX50, CRX65, CRX80:

Négy hőmérséklettartomány választható +3 °C és +12 °C között, valamint egy gyorshűtő funkció is.

CRX110, CRX140:

Négy hőmérséklettartomány választható +3 °C és +12 °C között.

CRX110ACDC, CRX140ACDC:

Négy hőmérséklettartomány választható +3 °C és +12 °C között, valamint egy teljes üzemmód is rendelkezésre áll.

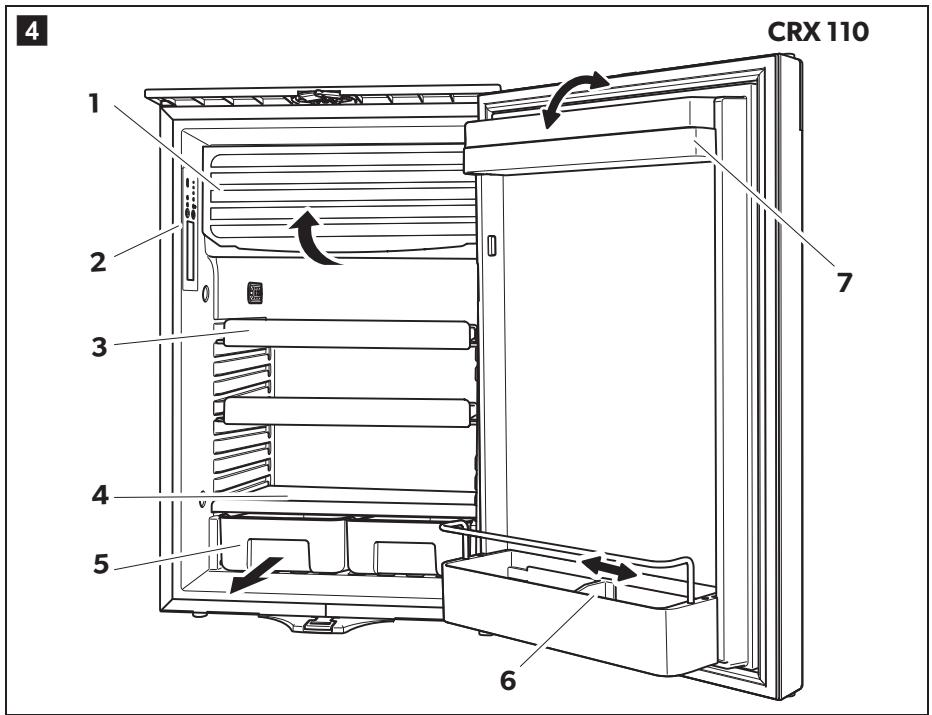

6.1 Kezelőelemek belül

A különböző hűtőszekrénytípusokat a következő ábrák szemléltetik:

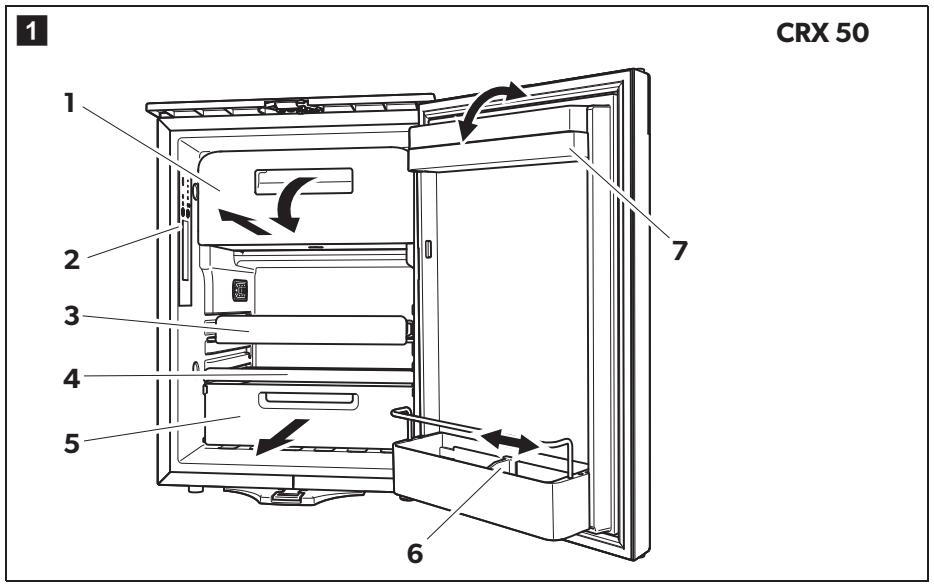

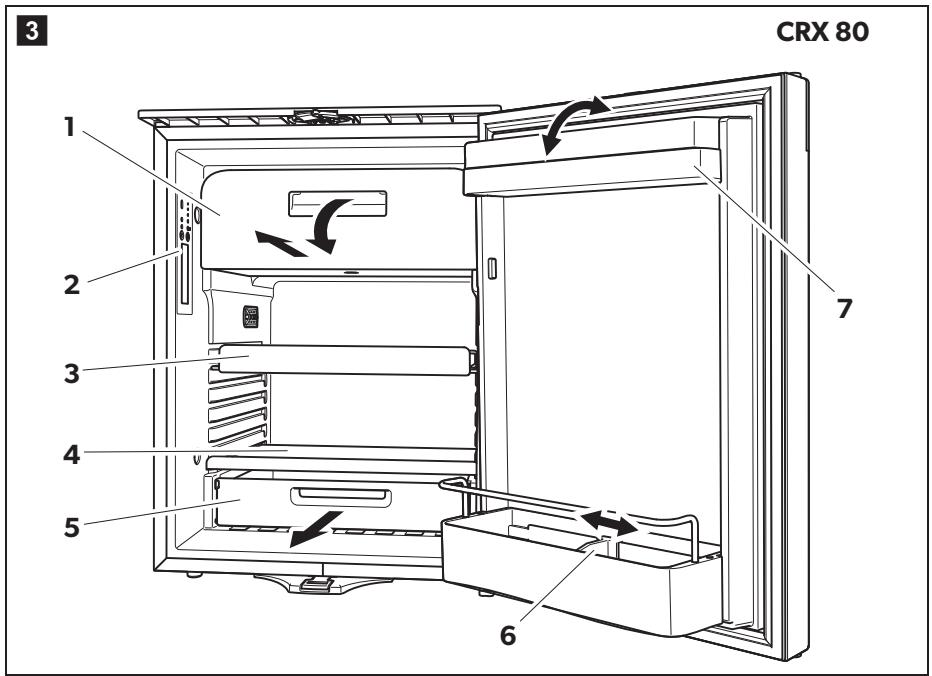

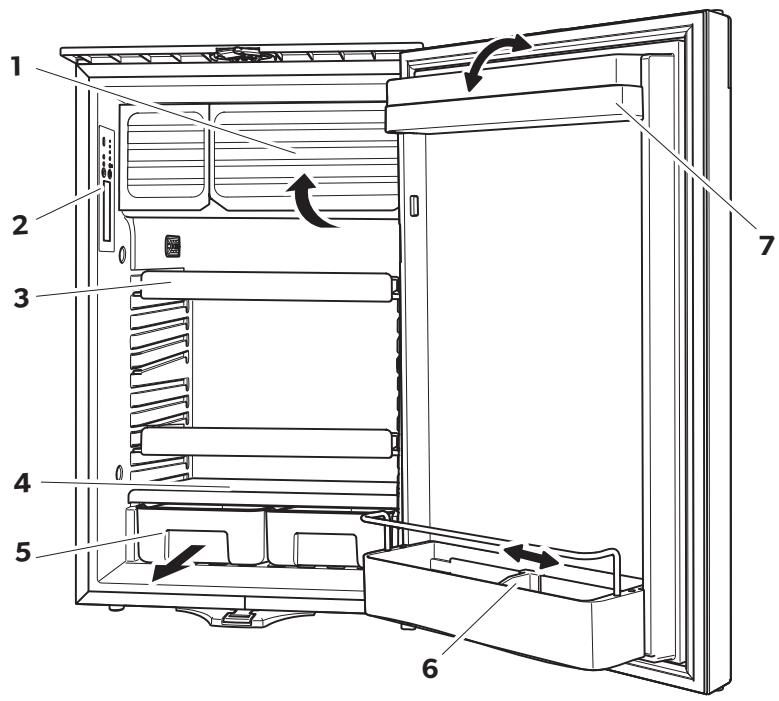

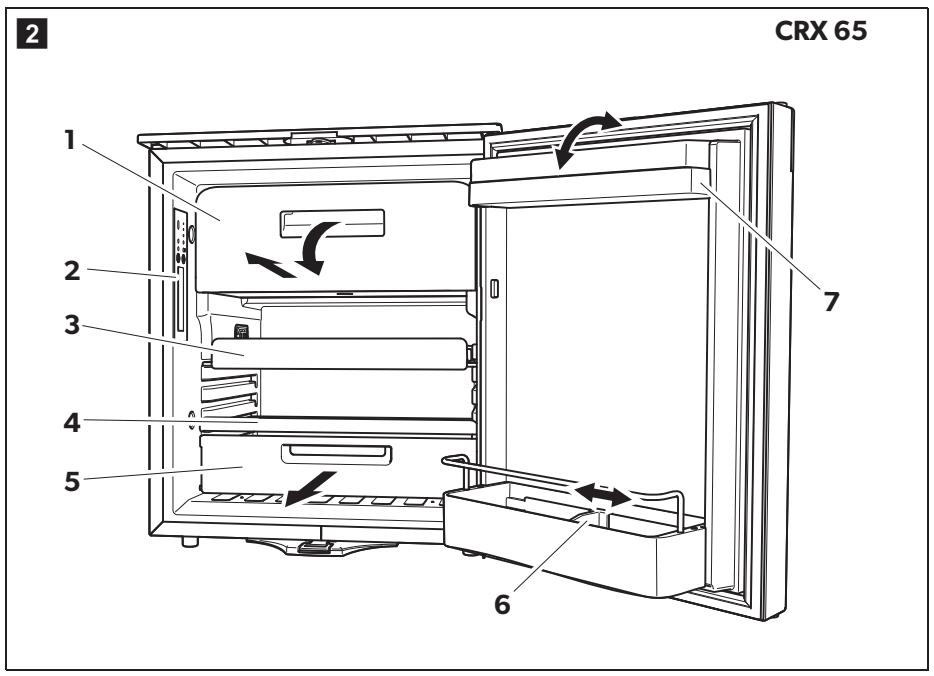

CRX50: 1. ábra, 2. oldal CRX65: 2. ábra, 2. oldal CRX80: 3. ábra, 3. oldal CRX110: 4. ábra, 3. oldal CRX140: 5. ábra, 4. oldal

Szám	Magyarázat
1	Fagyasztórekesz (kivehető:Csak CRX50, CRX65, CRX80)
2	Kezelőpanel
3	Rács (mozgatható,hogy a palackokat be lehessen helyezni a hútő- tébre)
4	Tárolófelület
5	Gyümölcsrekesz
6	Palackrögzító (a palackok ajtórekeszben való rögzítéséhez)
7	Felső rekesz (mozgatható)

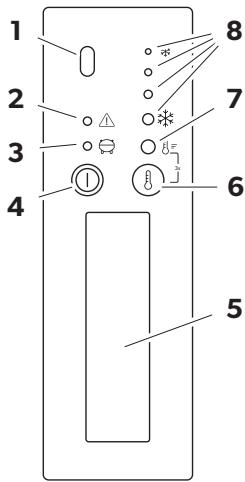

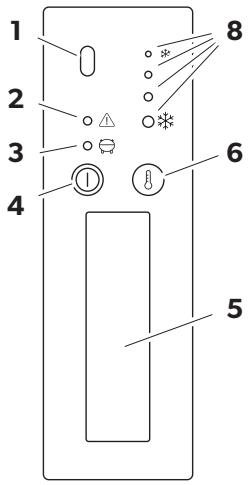

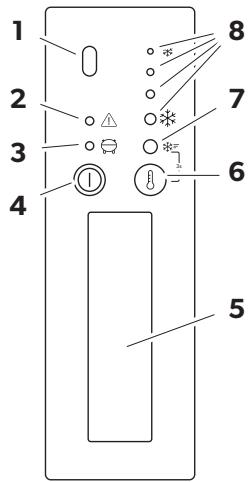

6.2 Kezelőelemek

Szám 6. ábra, 4. oldal, 7. ábra, 5. oldal	Magyarázat
1	IR-érzékelő a belső világítás kapcsolásához
2	LED: szervizjelő
3	LED Kék: a kompresszor üzemel LED Narancssárga: a kompresszor ki van kapcsolve
4	Be-/ki gomb
5	Belső világítás
6	Hórmérsékletválaszto gomb
7	LED: Gyorshütési funkció (CRX50, CRX65, CRX80) LED: Teli üzemné (CRX110ACDC, CRX140ACDC)
8	LED-ek: Hórmérsékletfokozatok

7 A hűtőszekrény elhelyezése és csatlakoztatása

7.1 Biztonsági megjegyzések hajókon való elhelyezéshez

Vegye figyelembe a különösen hajókon történő elhelyezésre vonatkozó következő megjegyzéseket:

VESZÉLY!

Hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva!

FIGYELEM!

• A hűtőkészülék rövid ideig 30°-os dőlésszöget is elvisel, például hajókon. A hűtőkészülék elhelyezésénél vegye figyelembe, hogy ilyen adottságok esetén rögzíteni kell. Az elhelyezéssel kapcsolatos kérdésekkel forduljon szakkereskedőhöz.
• A hűtőkészüléket úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban, 8. ábra, 6. oldal). A hűtőkészülék +16 °C és +43 °C közötti környezeti hőmérséklet-tartományban üzemeltethető.
• CRX110ACDC, CRX140ACDC: Teljes üzemmódban a hűtőkészülék +10 °C és +16 °C közötti környezeti hőmérséklet-tartományban üzemeltethető.

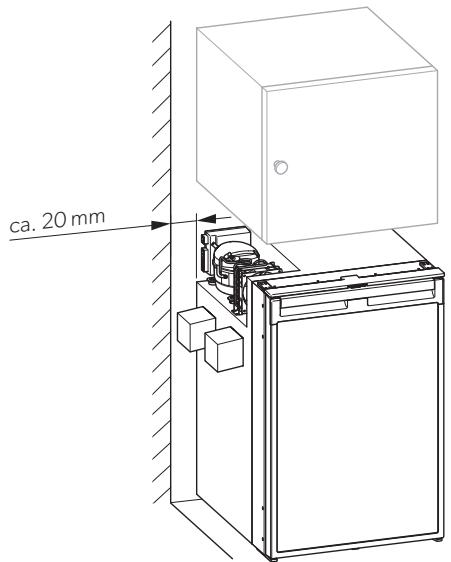

7.2 Útmutatások a hűtőszekrény elhelyezéséhez

A felállítás során vegye figyelembe az alábbi megjegyzéseket:

• A hűtőszekrényt úgy állítsa fel, hogy a felmelegedett levegő megfelelően távozni tudjon (felfelé vagy oldalirányban, 8. ábra, 6. oldal).

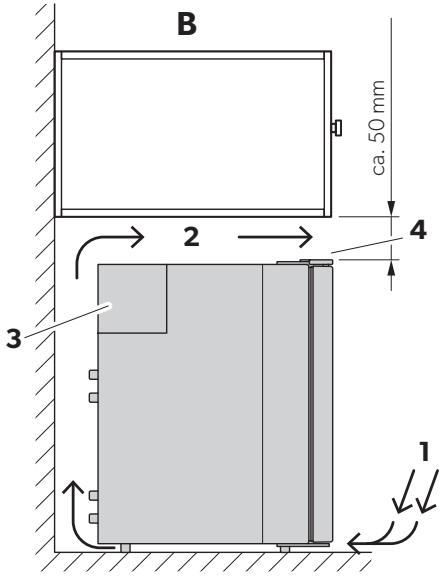

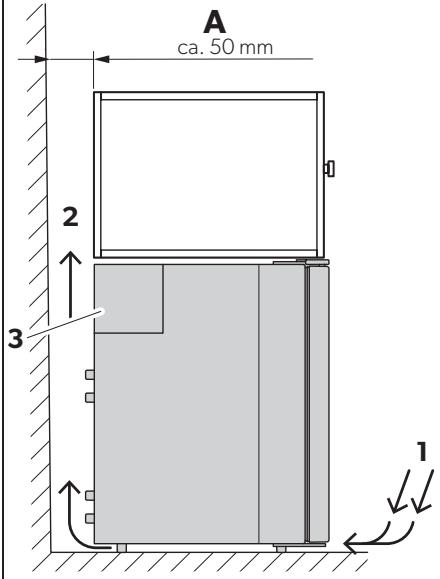

A 8. ábra, 6. oldal magyarázata

Szám	Magyarázat
1	Hideglevegő-beáramlás
2	Meileglevegő-kiáramlás
3	Kondenzátor
4	Távolság fent, ha felfelé vagy oldalra nem tud elegendő levegő áramolni

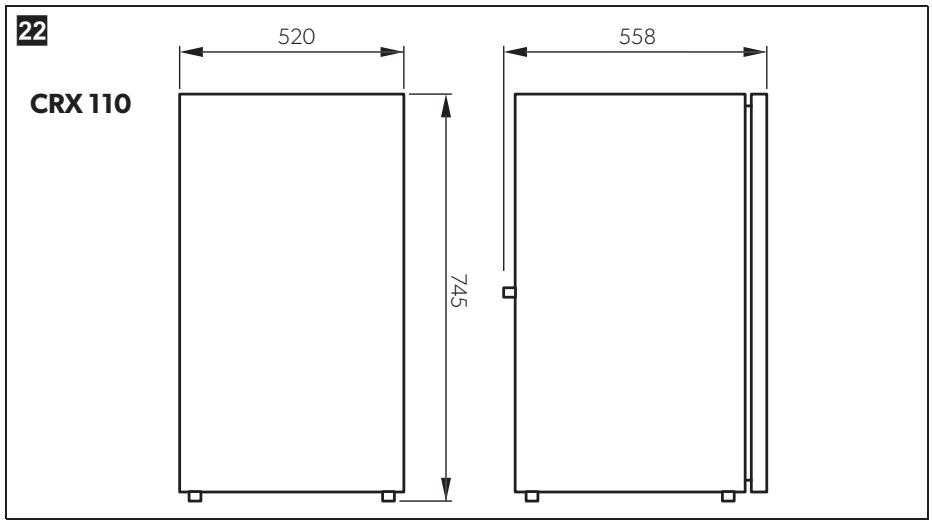

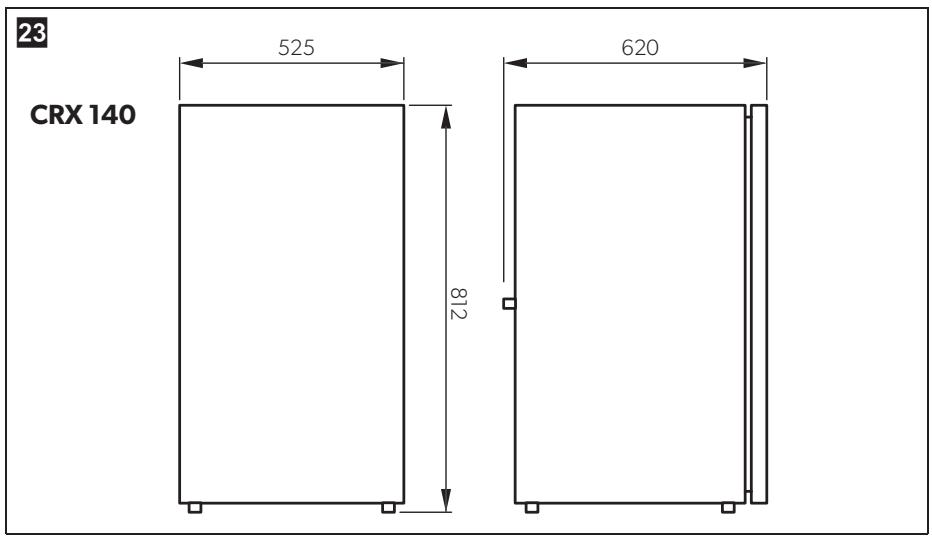

Vegye figyelembe a következő beépítési méreteket:

Model	Méretek mm-ben (sz xmx mé):
CRX50	390 x 544 x 550
CRX65	458 x 535 x 595
CRX80	485 x 650 x 578
CRX110	530 x 755 x 608
CRX140	550 x 825 x 670

• Tartsa szabadon a készülékházban vagy a beépítőszerkezetben lévő nyílásokat (szellőzőrések stb.).
• A hűtőszekrény normál üzeme alatt kondenzvíz keletkezik. A kondenzvizet rendszeresen feltörölheti a hűtőszekrény padlójáról, vagy a hűtőszekrény alsó részén található lefolyón keresztül leeresztheti (lásd: „A vízleeresztő csatlakozó felszerelése (opcionális)” fej., 369. oldal).

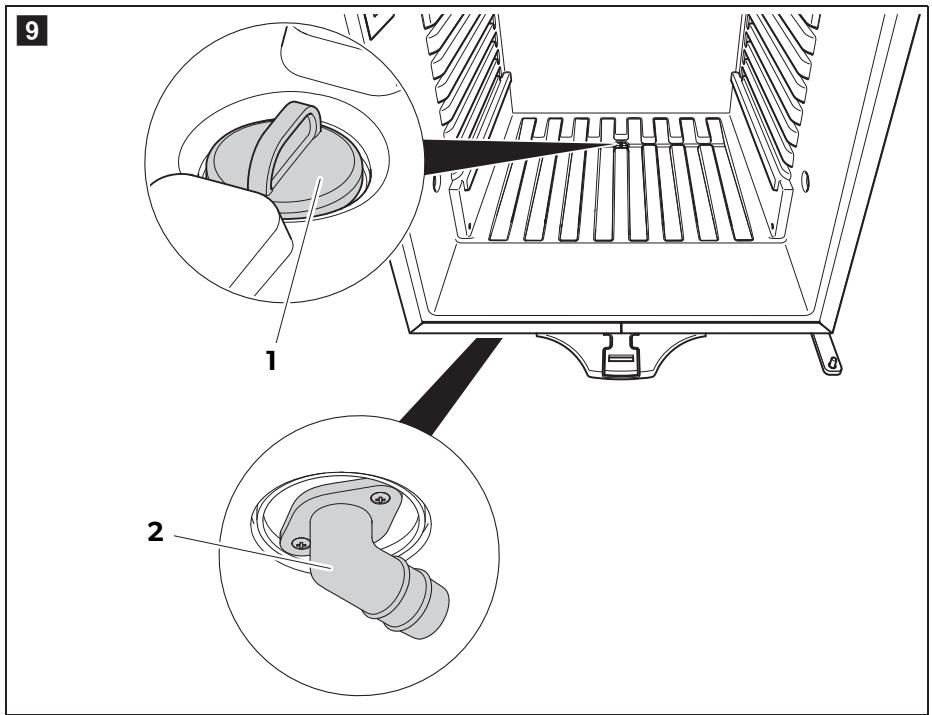

7.3 A vízleeresztő csatlakozó felszerelése (opcionális)

Csatlakoztasson egy 10 mm belső átmérőjű tömlőt (nincs a csomagban) a vízleeresztő csatlakozóhoz. Fektesse a hűtőszekrényt csak az oldalára, úgy hogy hozzá tudjon férni az alsó részhez. A kívánt kimeneti iránynak megfelelően szerelje fel a vízleeresztő csatlakozót (9. ábra 2, 7. oldal) az első vagy a hátsó oldalra igazítva. Távolítsa el a hűtőszekrény belsejében lévő vízleeresztő dugót (9. ábra 1, 7. oldal).

7.4 A hűtőszekrény elhelyezése

A hűtőszekrény felállításához a következő módon járjon el:

Tömlőn keresztüli leeresztés esetén: Szerelje fel a vízleeresztő csatlakozót (lásd: „A vízleeresztő csatlakozó felszerelése (opcionális)” fejezet, 369. oldal).

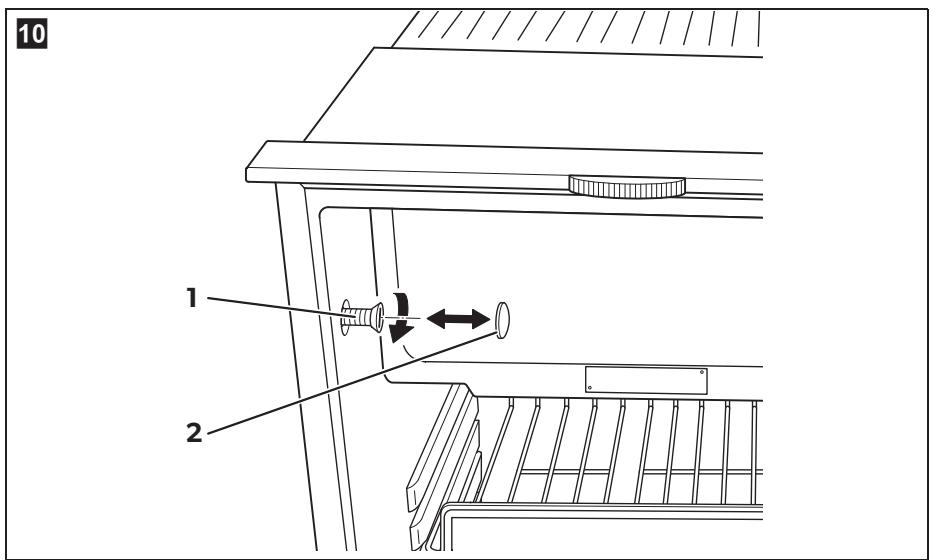

Oldja ki a szállítási rögzítést („A reteszelés oldása” fejezet, 375. oldal). Nyissa ki a hűtőszekrény ajtaját. Vegye ki a zárókupakokat (10. ábra 2, 7. oldal). Tolja be a hűtőszekrényt a fülkébe. Rögzítse a hűtőszekrényt megfelelő csavarokkal (10. ábra 1, 7. oldal). Nyomja vissza a zárókupakokat (10. ábra 2, 7. oldal) a nyílásokba.

7.5 Az ajtópánt módosítása

Az ajtó pántjának helyzetét módosítva az ajtó jobbos nyitódás helyett balra is nyithatóvá válik.

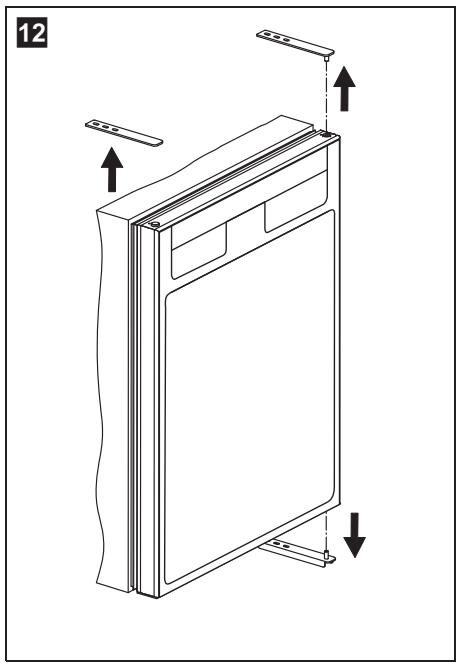

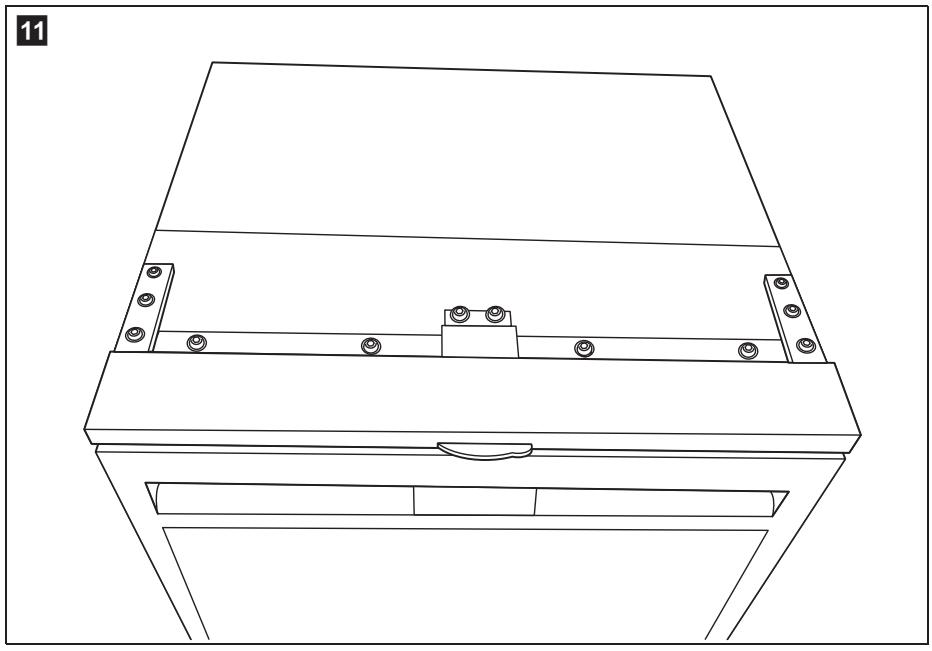

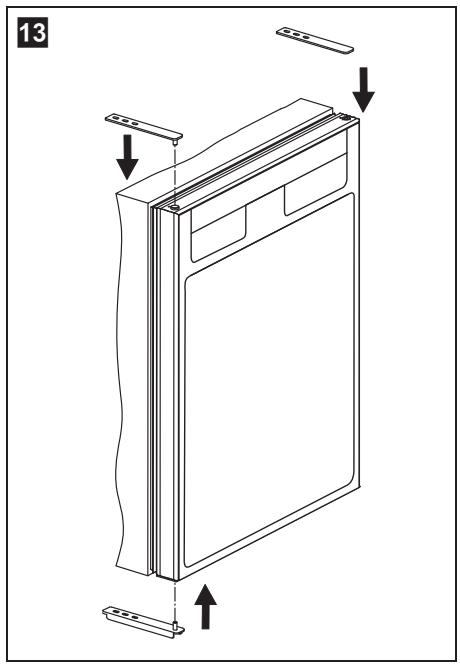

A 11. ábra, 8. oldal ... 13. ábra, 8. oldal szerint módosíthatja az ajtó nyitódási irányát.

7.6 A hűtőszekrény egyenáramú csatlakoztatása

FIGYELEM!

• Feszültség- és teljesítményveszteségek elkerülése érdekében a csatlakozókábelt lehetőleg röviden és megszakításmentesen kell kialakítani. Ezért kerülje a kiegészítő kapcsolók, dugós csatlakozók vagy elosztóaljzatok használatát. Kösse le a készüléket és más fogyasztókat az akkumulátorról, mielőtt az akkumulátort gyorstöltő készülékkel töltené fel. A készülék elektronikáját a túlfeszültségek károsíthatják.

A hűtőszekrény 12 V vagy 24 V egyenfeszültséggel üzemeltethető.

A biztonság érdekében a hűtőszekrény elektronikus polaritásvédelemmel rendelkezik, amely a hűtőszekrényt az akkumulátorhoz való csatlakoztatásnál póluscseré ellen és rövidzárlat ellen védi.

Az akkumulátor védelme érdekében a hűtőszekrény automatikusan kikapcsol, ha a feszültség nem kielégítő (lásd a következő táblázatot).

	12 V	24 V
Kikapcsolási feszült ség	10,4 V	22,8 V
Ájra-bekapcsolási feszült ség	11,7 V	24,2 V

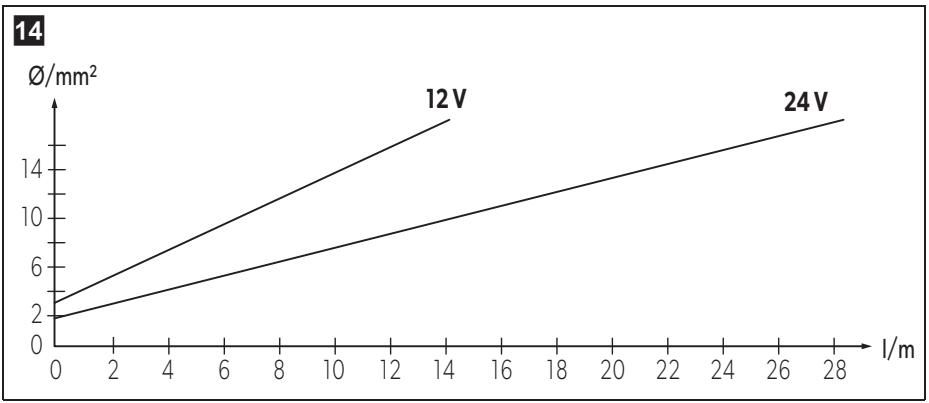

A kábel szükséges keresztmetszetét a kábelhossz függvényében a következő szerint határozza meg: 14. ábra, 9. oldal.

Magyarázat (14. ábra, 9. oldal):

Koordinátatengely	Jelentés	Egység
I	Kábelhossz	m
∅	Kábelkeresztmetszet	mm2

FIGYELEM!

Ügyeljen a helyes polaritásra.

A készülék üzembe helyezése előtt ellenőrizze, hogy az üzemi feszültség és az akkumulátorfeszültség egyezik-e (lásd adattábla). A hűtőszekrényt olyan aljzathoz csatlakoztassa, amely 15 A-es (12 V esetén) vagy 7,5 A-es (24 V esetén) biztosítékkal van védve (15. ábra 1, 9. oldal).

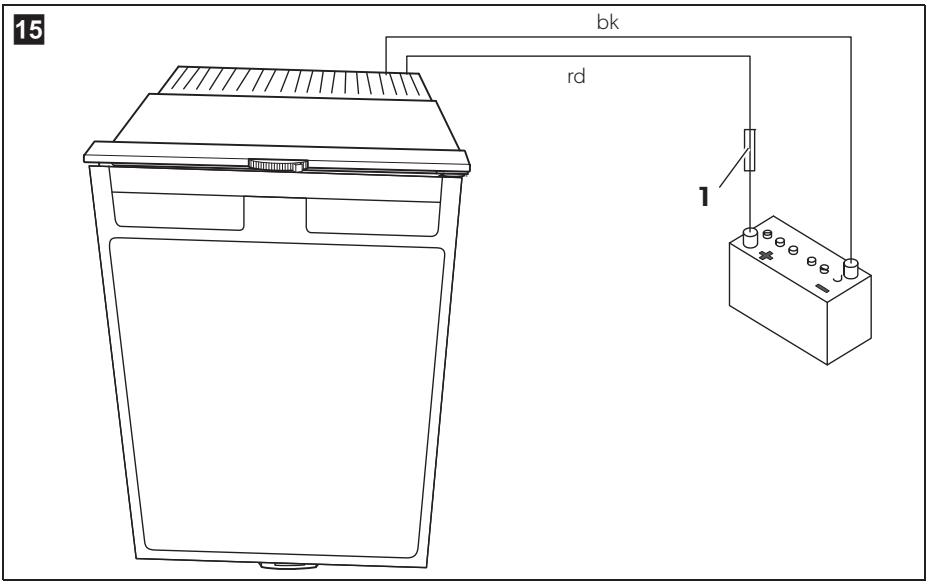

Csatlakoztassa a piros kábelt (15. ábra rd, 9. oldal) az akkumulátor pozitív pólusához. Csatlakoztassa a fekete kábelt (15. ábra bk, 9. oldal) az akkumulátor negatív pólusához.

7.7 A hűtőszekrény csatlakoztatása váltakozó áramhoz

VESZÉLY! Életveszély!

• Soha ne dolgozzon dugós csatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll. Ha a hűtőszekrényt egy hajó fedélzetén száraz helyiségekben használatos csatlakozóval kell üzemeltetnie váltakozó áramú hálózatról, akkor minden esetben túlfeszültség-védőkapcsolót kell a váltakozó áramú hálózat és a hűtőszekrény közé kapcsolnia. Ilyen esetben kérje szakember tanácsát.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC

Ha a hűtőszekrényt váltakozó feszültségre csatlakoztatja, akkor a következő módon járjon el:

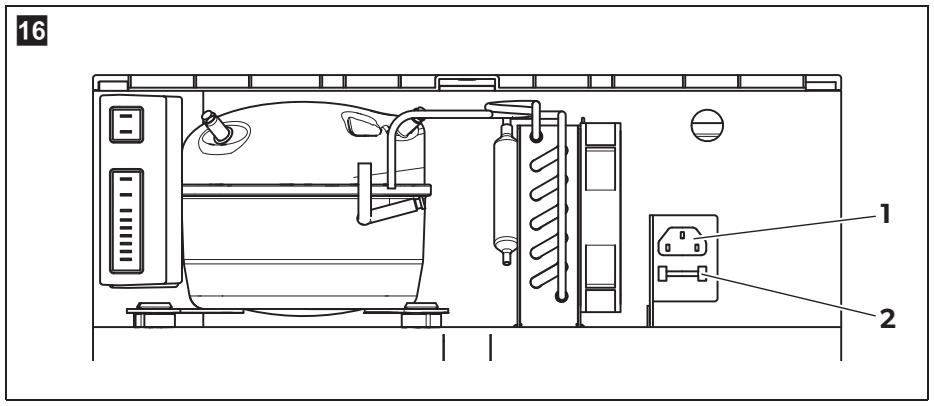

Illessze be a dugaszt a váltakozó áramú aljzatba (16. ábra 1, 10. oldal).

CRX50DC, CRX65DC, CRX80DC, CRX110DC

A hűtőkészülékeket 100 - 240 V~-os váltakozó feszültségre is csatlakoztathatja, ha használja az MPS 35 egyenirányítót (Tartozékok).

Az MPS 35 egyenirányító elsőbbségi kapcsolással rendelkezik, amely kíméli a csatlakoztatott akkumulátort. 100 - 240 V~ hálózati feszültség esetén az egyenirányító akkumulátoros üzemmódról automatikusan hálózati üzemre kapcsol át.

A 100–240 V~ hálózat leválasztása esetén a hálózati egyenirányító automatikusan újra akkumulátorüzemre kapcsol át. A hálózati egyenirányítón keresztüli hálózati üzem mindig előnyt élvez az akkumulátoros üzemeléssel szemben.

Ha a hűtőszekrényt váltakozó feszültségre csatlakoztatja, akkor a következő módon járjon el:

Rögzítse az egyenirányítót hátul a hűtőszekrényen.

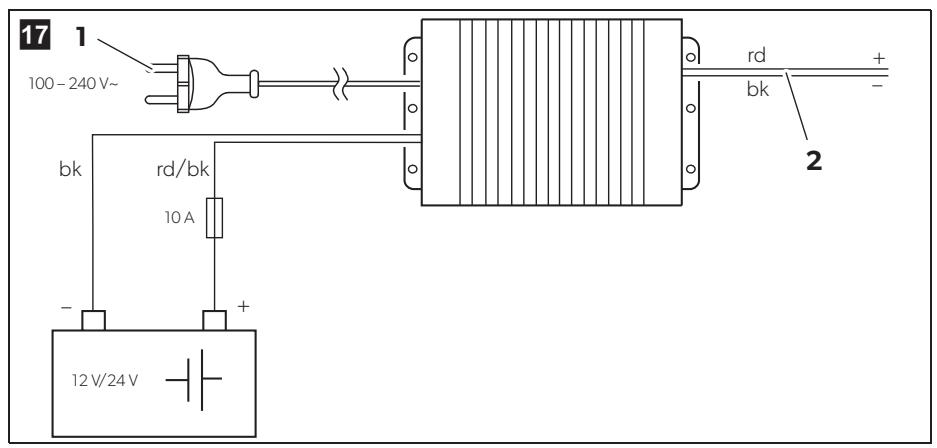

Csatlakoztassa az egyenirányítót a 17. ábra, 10. oldal szerint. Csatlakoztassa a hűtőszekrényt az egyenirányítóra (17. ábra 2, 10. oldal):

Dugja be a dugós csatlakozót az AC-aljzatba (17. ábra 1, 10. oldal).

8 A hűtőszekrény használata

A hűtőszekrény friss élelmiszerek konzerválását teszi lehetővé. Ezen túlmenően a fagyasztórekeszben mélyhűtött élelmiszereket konzerválhat és friss élelmiszereket fagyaszthat le.

FIGYELEM!

• A hűtőkészülék belsejében nem szabad elektromos készülékeket használni. Kivételt képeznek a gyártójuk által erre a célra engedélyezett készülékek.
• Ügyeljen arra, hogy üvegtárolókban levő italok vagy ételek ne hűljenek le túlzottan. Megfagyás esetén a folyadékok vagy folyékony ételek térfogata megnő. Ez az üvegedények törését okozhatja.
• Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.
• Ügyeljen arra, hogy csak olyan tárgyak, illetve áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre.

MEGJEGYZÉS

• Mielőtt az új hűtőszekrényt üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és ápolás” fej., 376. oldal).
• Ne nyomja be erőszakosan a fagyasztórekesz fedelét.
• Ne húzza ki a vászonfalat, ha jég van a fagyasztórekeszben.
• Ne távolítsa el a vezérlőpanelt a hűtőszekrény használata során.

8.1 Energiatakarékossági tippek

• A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
• Hagyja lehűlni a meleg ételeket, mielőtt azokat eltárolná.
• Ne nyissa ki a hűtőszekrényt a szükségesnél gyakrabban. Ha 5 percnél tovább nyitva hagyja az ajtót, a fény villogni kezd.
• Ne hagyja nyitva az ajtót a szükségesnél hosszabb ideig. Ha a hűtőszekrényben jégréteg alakult ki, olvassza le.
• Kerülje a fölöslegesen alacsony belső hőmérsékletet.
• Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

8.2 A hűtőszekrény bekapcsolása

A ① gomb megnyomásával kapcsolja be a hűtőszekrényt.

MEGJEGYZÉS

A bekapcsolás után a hűtőszekrénynek némi időre van szüksége a kompresszor elindulásáig.

8.3 A hőmérséklet beállítása

Annyiszor nyomja meg a ⑧ gombot, amíg el nem éri a kívánt hőmérsékletfokozatot. Az alsó/legnagyobb LED a leghidegebb beállítás. A felső/legkisebb LED a legmelegebb beállítás. A ⑧ gomb ismételt megnyomásakor a legutolsó hőmérsékletfokozatról ismét az alsó hőmérsékletfokozatra lép.

MEGJEGYZÉS

A hűtési teljesítményt az alábbiak befolyásolhatják:

a környezeti hőmérséklet, a konzerválandó élelmiszerek mennyisége, - az ajtónyitások gyakorisága.

Ha a környezeti hőmérséklet 16 °C – 20 °C körül mozog, akkor a hűtőszekrényt legalább 2. fokozatra állítsa be.

8.4 A gyorshűtő funkció beállítása (csak CRX50, CRX65, CRX80)

FIGYELEM!

• Csak akkor használja a gyorshűtő funkciót, ha nincs behelyezve a kivehető fagyasztórekesz. Ellenkező esetben fennáll a veszély, hogy a fagyasztórekesz nagyon hideggé válik és a hűtőszekrény külsején kondenzvíz keletkezik. Emellett az energiafogyasztás is erősen megnő.
• Vegye figyelembe, hogy a palackok és egyéb üvegek a fagyasztás miatt eltörhetnek.
• Ügyeljen arra, hogy a hűtőszekrény ajtaját nehéz kinyitni közvetlenül a bezárás után.

A hűtőszekrény gyorshűtő funkcióval üzemeltethető annak érdekében, hogy mélyhűtési hőmérsékletet lehessen elérni.

Tartsa nyomva a gombot 3 másodpercnél hosszabb ideig. ✓ Világítani kezd a LED feletti ⑧ gomb.

A hűtőszekrény normál hűtési funkcióval történő üzemeltetéséhez ismét tartsa nyomva a gombot 3 másodpercnél hosszabb ideig.

8.5 A téli üzemmód beállítása (csak CRX110ACDC, CRX140ACDC)

A téli üzemmód 16 °C alatti külső hőmérsékletek esetén gondoskodik az optimális üzemről:

Tartsa nyomva a gombot 3 másodpercnél hosszabb ideig. ✓ A hűtőszekrény átkapcsol téli üzemmódba és világítani kezd a ⑧ gomb feletti LED. A hűtőszekrény normál hűtési funkcióval történő üzemeltetéséhez ismét tartsa nyomva a gombot 3 másodpercnél hosszabb ideig.

8.6 Élelmiszerek konzerválása

FIGYELEM!

• Ne konzerváljon meleg élelmiszert a hűtőrekeszben.
• Ne helyezzen folyadékot tartalmazó üvegtárolókat a fagyasztórekeszbe.

MEGJEGYZÉS

Illatokat és ízeket könnyen átvevő élelmiszereket, valamint magas alkoholtartalmú folyadékokat és termékeket jól záródó dobozokban tároljon.

A hűtőrekeszben élelmiszerek konzerválhatók. Az élelmiszerek konzerválási ideje általában a csomagoláson van feltüntetve.

A hűtőrekesz különböző zónákra oszlik, amelyek különböző hőmérsékletűek:

• a hidegebb zónák közvetlenül a gyümölcs- és zöldségrekeszek felett találhatók, a falhoz közel.
• Vegye figyelembe az élelmiszerek csomagolásain lévő hőmérsékleti és eltarthatósági adatokat.
• A konzerválásnál vegye figyelembe az alábbi megjegyzéseket:
• Az éppen kiolvadó vagy már kiolvadt termékeket soha ne fagyassza újból le, hanem minél hamarabb használja fel.
• Az élelmiszereket csomagolja be alumínium- vagy polietilénfóliába, és megfelelő fedeles tartókba zárja azokat. Ezáltal az élelmiszerek aromája, anyaga és frissessége jobban megőrizhető.

8.7 A fagyasztórekesz leolvasztása

FIGYELEM!

A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására ne használjon mechanikus szerszámokat. Kivételt képeznek a gyártójuk által erre a célra engedélyezett készülékek.

A hűtőszekrény leolvasztásához járjon el a következő módon:

Vegye ki a hűtött árukat. Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegek maradjanak. A hűtőszekrény kikapcsolásához nyomja meg a ① gombot. Nyissa ki teljesen az ajtót.

8.8 A reteszelés oldása

FIGYELEM!

A reteszelőmechanizmust csak nyitott ajtónál működtesse. Zárt ajtó mellett használva károsodik a készülék.

A hűtőszekrény olyan reteszelőmechanizmussal rendelkezik (18. ábra 1, 10. oldal), amely egyidejűleg szállításbiztosításként is működik. A következő beállítások lehetségesek:

• Lock (a kereket ütközésig jobbra kell forgatni): Az ajtó zárva és biztosítva van. Az ajtó kinyitásához húzza az ajtófogantyút felfelé, és nyissa ki az ajtót.
• Lock (a kereket ütközésig balra kell forgatni): Az ajtó kissé nyitva, de rögzítve van. Használja ezt az állapotot, ha a készüléket hosszabb időre üzemen kívül helyezi.

8.9 A hűtőszekrény kikapcsolása és üzemen kívül helyezése

Ha a hűtőszekrényt hosszabb időre üzemen kívül szeretné helyezni, a következő módon járjon el:

A hűtőszekrény kikapcsolásához nyomja meg a ① gombot. Válassza le a csatlakozókábelt az akkumulátorról, vagy húzza ki a váltakozó áramú vezeték csatlakozódugóját az egyenirányítóból. Tisztítsa meg a hűtőszekrényt (lásd: „Tisztítás és ápolás" fej., 376. oldal).

Forgassa a reteszelőkereket (18. ábra 1, 10. oldal) ütközésig balra. Zárja be az ajtót úgy, hogy bekattanjon. Az ajtó nyitva marad, így megakadályozza, hogy szagok képződhessenek.

8.10 Biztosíték cseréje

(csak CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Ha meghibásodott a váltakozó áramú aljzatban lévő biztosíték, akkor a biztosítékot ki kell cserélni.

Pattintsa ki a biztosítékrekeszt (16. ábra 2, 10. oldal) egy csavarhúzó segítségével. Cserélje ki a biztosítékot (250 V/4 A). Zárja vissza a biztosítékrekeszt.

9 Tisztítás és ápolás

FIGYELEM!

• Ne használjon a tisztításhoz éles tisztítóeszközöket vagy éles tárgyakat, mert azok a hűtőszekrényt megsérthetik.
• A leolvasztási folyamat gyorsításához ne használjon kemény vagy hegyes szerszámokat.

Tisztítás és ápolás előtt válassza le a készüléket az elektromos hálózatról. A hűtőszekrényt rendszeresen és szennyeződés esetén haladéktalanul tisztítsa meg nedves ruhával.

Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez az elektronikát károsíthatja. A hűtőszekrényt tisztítás után ruhával törölje szárazra. Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

FIGYELMEZTETÉS! Gyermekcsapda!

A régi hűtőszekrény ártalmatlanítása előtt:

• Akassza ki az ajtókat.
• Hagyja a rakodópolcokat a hűtőszekrényben, hogy gyermekek ne mászhassanak bele.

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Üzemzavarok elhárítása

A piros LED jelentése (6.ábra 2,4. oldal, 7.ábra 2,5. oldal)

Üzemzavarok esetén a piros LED többször is kigyullad. Az impulzusok száma a hiba fajtájától függ.

Minden felvillanás egy-egy negyed másodpercig tart. Az impulzussorozat végén szünet következik. A hiba sorozatjelzése négy másodpercenként megismétlődik.

CRX50, CRX65, CRX80

Fényimpulzu-sok száma	Hiba	Hiba lehetséges oka
1	Alacsony feszültsg	A típfeszültsg a beállított tartományon kívül van.
2	Ventilátor-túlámam	A ventilátor az elektronikaegységet 1 A-nél nagyobb árammal terheli.
	Túl suk indítási kísérlet	Rövid idón belül túl sukszor indították el a kompresszort, vagy a ventilátort.
3	A motor nem indul el	A forgórész megszorult.A hútőrendszerben a nyomáskülönbség túl nagy (>5 bar).
4	Túl alacsony fordulat-szám	Túlságosan leterhelt hútőrendszer esétén a motor 1850 min-1miníalis fordulatszáma nem tartható fenn.
5	Az elektronikaegység túlmelegedése	Túlságosan leterhelt hútőrendszer vagy túl magas hómérsklet esétén az elektronika nagyon felforróssodik.
Tartósan	Hórmérsklet-érzekelő hiba	A hórmérskletérzekelő meghibásodott

CRX110, CRX140

Fényimpulzu-sok száma	Hiba	Hiba lehetséges oka
1	Alacsony feszült ség	A típfeszült ség a beállított tartományon kívül van.
2	Ventilátor-túlaram	A ventilátor az elektronikaegységet 1 A-nél nagyobb árammal terheli.
3	A motor nem indul el	Aforgórész megszorult.A hútőrendszerben a nyomáskülönbség tuli nagy (>5 bar).
4	Túl alacsony fordulat-szám	Túlságosan leterhelt hútórendszer esétén a motor 1850 min-1minimális fordulatszáma nem tartható fenn.
5	Az elektronikaegység túlmelegedésé	Túlságosan leterhelt hútórendszer vagy túl magas hǒmérsklet esetén az elektronika nagyon felforróśodik.
Tartósan	Hómérsklet-érzékelő hiba	A hòmérskletérzékelő meghibásodott

A kompresszor nem jár (akkumulátoros csatlakozás)

Üzemzavar	Üzemzavar lehetséges oka	Megoldás
UKAP=0 V	Szakadás az akumulátor és az elek- ronika közöttti csatlakozóvezétékben	Állítsa helyre a csatlako- zást
	A főkapcsoló (ha van) meghibásodott	Cserélje ki a főkapcsolót
	A kiegészítő gezetékbiztosíték (ha van) átégett	Cserélje ki a gezetékbiztos- sítékot
UKAP≤UBE	Az akkumulátorfeszült ség tül alacsony	Az akkumulátor feltöltése
Indítasi kísérlet: UKAP≤UBL	Laza kábelcsatlakozás Rossz érintkezés (korrózió)	Állítsa helyre a csatlako- zást
	Az akkumulátorkapacités tül alacsony	Cserélje ki az akkumulá- tort
	A kábelkesztmetszet tül kicsi	Cserélje ki a kábelt (14. ábra, 9. oldal)
Indítasi kísérlet: UKAP≥UBL	A környezeti hórméşket tül magas	-
	A be- és kimeneti szellőzolevegő áramlásamem kielégítő	Helyezze à t a hútkészü- léket
	A kondenzátor elszennyeződött	Tisztítsa meg a kondenzá- tort
Elektromos szakadás a kompresszorban a dugók közöttt	A kompresszor hibás	Lépjen kapcsolatba az ügyfészolgálattal

UkAP: Az elektronika pozitív és negatív kapcsa közötti feszültség. UBE: Az elektronika bekapcsolási feszültsége. UkL: Az elektronika kikapcsolási feszültsége.

A kompresszor nem jár (csatlakozás váltakozó feszültségre).

Üzemzavar	Üzemzavar lehetséges oka	Megoldás
Nincs feszültsg	Szakadás a csatlakozóvezétékben	Állítsa helyre a csatlako-zást
	A főkapcsoló (ha van) meghibásodott	Cserélje ki a főkapcsolót
	A kiegészítő gezetékbiztosíték (ha van) átégett	Cserélje ki a gezetékbiztosítékot
Feszültsg van, de a kompresszor nem jár	A környezeti hómér séklet tül magas	-
	A be- és kimeneti szellőzolevegő áramlása nem kielégítő	Helyezze át a hútkészü-leket
	A kondenzátor elszennyeződött	Tiszűtsa meg a kondenzá-tort
Elektromos szakadás a kompresszorban a dugók kBözött	A kompresszor hibás	Lépjen kapcsolatba az ügyfészolgálattal

A hűtőteljesítmény csökken, a belső hőmérséklet emelkedik.

Üzemzavar	Üzemzavar lehetséges oka	Megoldás
A kompresszor hosszan / folyamatosan jár	A környezeti hómér séklet tól magas	-
	A be- és kimeneti szellőzolevegő áramlása nem kielégítő	Helyezze át a hútőkészü-leket
	A kondenzátor elszennyeződött	Tiszűtsa meg a kondenzá-tort
	A ventilatór hibás	Cserélje ki a ventilatórt
A kompresszor ritkán jár	Az akkumulátkapacitás kimerűlt	Az akkumulátor felTÜltése

Szokatlan zajok.

Üzemzavar	Üzemzavar lehetséges oka	Megoldás
Hangos morgás	A hútkör alkárósze nem tud szaba- don rezegni (nekifékszik a falazatnak)	Hajlítsa le az alkatrészt óvatosan
	Idegen test szorult a hútószekrény és a fal közé	Távolítsa el az idegen testet
	Ventilatorzaj	Cserélje ki a ventilatórt

13 Műszaki adatok

	CRX50	CRX65	CRX80
ACDC-modellek:	CRX1050	CRX1065	CRX1080
DC-modellek:	CRX0050	CRX0065	CRX0080
Hútőszekrény tárolási térfogata:	41,2 I	50 I	70,6 I
Fagyasztórekesz tárolási térfogata:	4,4 I	7,0 I	7,5 I
Teljes tárolási térfogat:	45 I	57 I	78 I
Névleges feszültseg:	12 V=== vagy 24 V===100 - 240 V~ (csak ACDC-modelleknél)
Közepes teljesítymiényfelvétel(Váltakozó áram)(csak ACDC-modelleknél):	40 W	45 W	48 W
Névleges áram12 V===:	5,0 A	5,5 A	5,6 A
24 V===:	2,6 A	2,8 A	2,9 A
100 V~ (csak ACDC-modellek-nél):	1,14 A	1,22 A	1,23 A
240 V~ (csak ACDC-modellek-nél):	0,53 A	0,58 A	0,56 A
Hútési hörmséklet-tartományHútőszekrény:	+3 °C és +12 °C között-15 °C és -5 °C közöttmaximum -6 °C ± 2 °C
Fagyasztórekesz:
Gyors hütés (válaszfal nélkül):
Klímaosztály:	T
Légnedvesség:	maximum 90%
Róvid ideig tartó dólés:	maximum 30°
Max. nyomás:	Alacsony nyomás 11 bar/Magas nyomás 25 bar
Hajtóanyag:	C5H10
Hútǒközeg:	R134a
Hútǒközeg mennyisége:	38 g	42 g	48 g
CO2-egyenéréték:	0,054 t	0,060 t	0,069 t
Üvegházpotenciál (GWP):	1430
Mérétek:	19. ábra, 11. oldal	20. ábra, 11. oldal	21. ábra, 11. oldal
Súly:	17 kg	19 kg	21 kg
Vizsgálat / tanúsítvány:	CE E4

	CRX110	CRX140
ACDC-modellek:	CRX110	CRX1140
DC-modellek:	CRX0110
Hútőszekrény tárolási térfogata:	98 I	124 I
Fagyasztórekesz tárolási térfogata:	9,5 I	11 I
Teljes tárolási térfogat:	107,5 I	135 I
Névleges feszültseg:	12 V=== vagy 24 V===100 - 240 V~ (csak ACDC-modelleknél)
Közepes teljesítymiényfelvétel (Vältakoźáram) (csak ACDC-modelleknél):	50 W	65 W
Névleges áram
12 V===	6,2 A	7,7 A
24 V===	3,0 A	3,6 A
100 V~ (csak ACDC-modelleknél):	0,82 A	0,95 A
240 V~ (csak ACDC-modelleknél):	0,34 A	0,4 A
Hútési hǒmér séklet-tartomány Hútószekrény: Fagyasztóreksz:	+3 °C és +12 °C kõzött -18 °C és -6 °C kõzött
Téli üzemód beállításai (csak ACDC-modelleknél):		5 W fútés, csak akkor fűt, ha a kompresszor nem üzemel
Klímaosztály:	T
Légnedvesség:	maximum 90 %
Rövid ideig tartó dólés:	maximum 30°
Max. nyomás:	Alacsony nyomás 11 bar/Magas nyomás 25 bar
Hajtóanyag:	C5H10
Hútǒközeg:	R134a
Hútǒközeg mennyisége:	47 g	50 g
CO2-egyenéréték:	0,067 t	0,072 t
Üvegházpotenciál (GWP):	1430
Mérétek:	22. ábra, 12. oldal	23. ábra, 12. oldal
Súly:	27,6 kg	30,6 kg
Vizsgálat / tanúsítvány:	CE E4

Fluorozott üvegházgázokat tartalmaz.

Hermetikusan zárt berendezés.

AUSZTRÁLIA

E-mail: [e-mail]

OLASZORSZÁG
