Tipo de producto	Refrigerador portátil
Marca	Dometic
Modelo	CRX-50E
Dimensiones (An x Al x Pr)	390 x 544 x 550 mm
Peso	17 kg
Capacidad total	45 litros
Capacidad del compartimento refrigerador	41,2 litros
Capacidad del compartimento congelador	4,4 litros
Alimentación eléctrica	12 V o 24 V CC (modelo DC); 100-240 V~ (modelo ACDC)
Corriente nominal (12 V)	5,0 A
Corriente nominal (24 V)	2,6 A
Rango de temperatura del compartimento refrigerador	+3 °C a +12 °C
Rango de temperatura del compartimento congelador	-15 °C a -5 °C (máx. -6 °C ± 2 °C)
Función de enfriamiento rápido	Sí (solo sin separador congelador)
Clase climática	T (temperatura ambiente +16 °C a +43 °C)
Ángulo de inclinación máximo	30°
Refrigerante	R134a (38 g)
Mantenimiento y limpieza	Limpiar con un paño húmedo; no usar detergentes abrasivos; limpiar regularmente el condensador; descongelar cuando se forme hielo
Seguridad	Protección contra inversiones de polaridad y cortocircuitos; parada automática en caso de subtensión de batería; no almacenar sustancias explosivas
Piezas de repuesto y reparabilidad	Accesorios disponibles: rectificador MPS35, marcos de montaje; fusible reemplazable (250 V/4 A) en modelos ACDC; reparaciones solo por personal calificado
Garantía	Garantía legal; contactar al distribuidor o a la filial Dometic

Preguntas frecuentes - CRX-50E DOMETIC

¿Cómo encender el refrigerador CRX-50E?

Presione la tecla ENCENDIDO/APAGADO (tecla ①) ubicada en el panel de control dentro del refrigerador. Después del encendido, el compresor arranca tras un breve retardo.

¿Cómo ajustar la temperatura?

Presione la tecla de selección de temperatura (tecla ⑥) hasta alcanzar el nivel deseado. El LED inferior corresponde a la temperatura más fría, el LED superior a la más cálida. El rango es de +3 °C a +12 °C.

¿Cómo activar la función de enfriamiento rápido?

Presione la tecla ⑧ durante más de 3 segundos. El LED de arriba se enciende. Esta función permite alcanzar temperaturas de congelación. Nota: no usar con el compartimento congelador extraíble en su lugar.

¿Cómo ahorrar energía con este refrigerador?

Coloque el aparato en un lugar ventilado y protegido del sol. Deje enfriar los alimentos calientes antes de guardarlos. No abra la puerta innecesariamente. Descongele cuando se forme una capa de hielo. Limpie regularmente el condensador.

¿El compartimento congelador se puede usar para congelar alimentos?

Sí, el compartimento congelador (extraíble) permite congelar alimentos frescos. También puede almacenar alimentos congelados a corto plazo. No coloque recipientes de vidrio llenos de líquidos.

¿Cómo descongelar el refrigerador?

Retire los alimentos y apague el aparato con la tecla ENCENDIDO/APAGADO. Abra la puerta completamente. No use herramientas mecánicas para quitar el hielo. Una vez descongelado, seque el interior.

¿Puedo invertir el sentido de apertura de la puerta?

Sí, es posible modificar el lado de apertura. Consulte las ilustraciones fig. 11 a 13 del manual. Siga los pasos para desmontar y volver a montar la puerta en el lado deseado.

¿Cuáles son los significados de los parpadeos del LED rojo?

El LED rojo parpadea para indicar fallos. Un pulso = subtensión, dos pulsos = sobreintensidad del ventilador, tres = motor no arranca, cuatro = velocidad demasiado baja, cinco = sobretemperatura, parpadeo permanente = error del sensor de temperatura.

¿Cómo proteger la batería contra una descarga excesiva?

El refrigerador se apaga automáticamente cuando el voltaje de la batería baja de 10,4 V (12 V) o 22,8 V (24 V). Se reinicia a 11,7 V (12 V) o 24,2 V (24 V). Desconecte el aparato antes de recargar la batería con un cargador rápido.

¿Qué accesorios están disponibles para el CRX-50E?

Accesorios opcionales: rectificador MPS35 (ref. 9600000445) para conexión a la red 100-240 V~, y marcos de montaje empotrados o estándar. Contacte a su distribuidor para más información.

MANUAL DE USUARIO CRX-50E DOMETIC

ES Nevera con compresor

Instrucciones de montaje y de uso. 83

PT Frigorífico com compressor

Lea detenidamente estas instrucciones antes de llevar a cabo la instalación y puesta en funcionamiento, y consérvelas en un lugar seguro. En caso de vender o entregar el producto a otra persona, entregue también estas instrucciones.

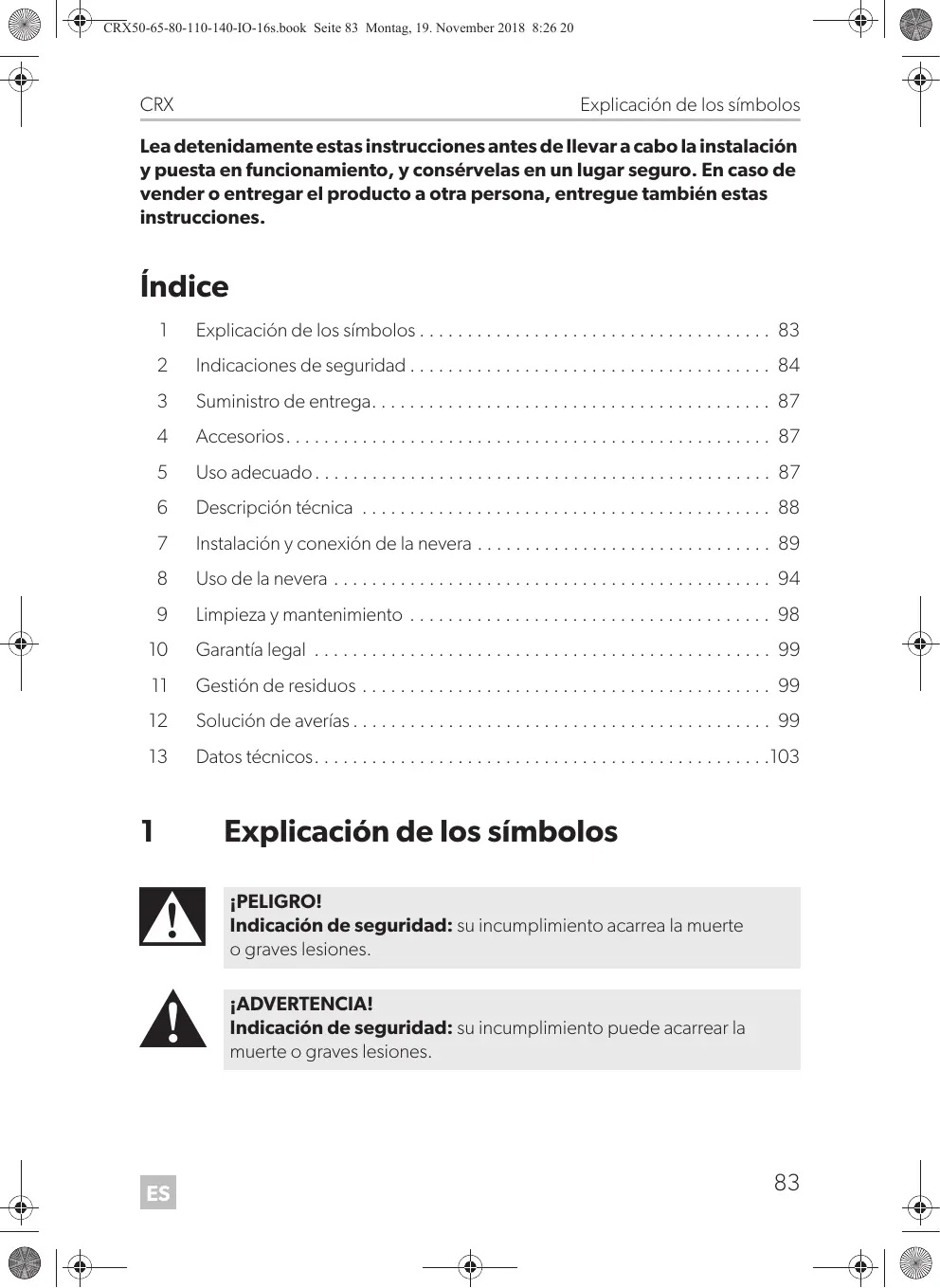

Índice

1 Explicación de los símbolos 83 2 Indicaciones de seguridad 84 3 Suministro de entrega 87 4 Accesorios 87 5 Uso adecuado 87 6 Descripción técnica 88 7 Instalación y conexión de la nevera 89 8 Uso de la nevera 94 9 Limpieza y mantenimiento 98 10 Garantía legal 99 11 Gestión de residuos 99 12 Solución de averías 99 13 Datos técnicos 103

1 Explicación de los símbolos

¡PELIGRO! Indicación de seguridad: su incumplimiento acarrea la muerte o graves lesiones.

¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones.

¡ATENCIÓN!

Indicación de seguridad: su incumplimiento puede acarrear lesiones.

¡AVISO!

Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto.

NOTA

Información adicional para el manejo del producto.

2 Indicaciones de seguridad

El fabricante declina toda responsabilidad ante daños ocurridos en los siguientes casos:

• errores de montaje o de conexión
• desperfectos en el producto debidos a influencias mecánicas y una tensión de conexión incorrecta
• modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• utilización del aparato para fines distintos a los descritos en las instrucciones

2.1 Seguridad general

¡PELIGRO!

• En embarcaciones: en caso de funcionamiento conectado a la red eléctrica, asegúrese de que el suministro de corriente está protegido con un interruptor diferencial.

¡ADVERTENCIA!

Las instalaciones en recintos húmedos y zonas expuestas al agua deben realizarlas exclusivamente técnicos especializados. - No ponga el aparato en funcionamiento si presenta daños visibles. - Si se daña el cable de conexión del aparato, el fabricante, su servicio de atención al cliente o una persona cualificada debe reemplazarlo para evitar posibles peligros.

• Solo personal especializado puede realizar reparaciones en el aparato. Las reparaciones que se realicen incorrectamente pueden dar lugar a situaciones de considerable peligro.
• Los niños mayores de 8 años y las personas con capacidad física, sensorial o mental disminuida, así como aquellas personas con falta de experiencia y conocimientos suficientes, solo podrán usar este aparato si están vigilados o han sido instruidos respecto al uso seguro del aparato y a los posibles peligros que pueda emanar de él.
• Los niños solo podrán realizar las tareas de limpieza y mantenimiento bajo vigilancia.
• Controle a los niños para asegurarse de que no jueguen con el aparato.
• Mantenga y utilice el aparato fuera del alcance de los niños menores de 8 años.
• No guarde en el aparato sustancias con peligro de explosión como, p. ej., sprays con gases combustibles.

¡ATENCIÓN!

• ¡Peligro de aplastamiento! No introduzca la mano en el área de acción de la bisagra.
• Los alimentos solo se pueden guardar en los envases originales o en recipientes adecuados.

¡AVISO!

• Compare el valor de tensión indicado en la placa de características con el suministro de energía existente. No desenchufe nunca el cable de conexión tirando de él.
• Si la nevera está conectada al enchufe de CC: desconecte de la batería la nevera u otros aparatos conectados si va a conectar un cargador rápido.
• Si la nevera está conectada al enchufe de CC: desenchúfela o apáguela cuando apague el motor. De lo contrario, podría descargarse la batería. Esta nevera no es apta para almacenar sustancias corrosivas o que contengan disolventes.
• Mantenga siempre limpias las aberturas de descarga.
• No abra nunca el circuito de refrigeración.
• No transporte nunca el aparato en posición horizontal para evitar que el aceite salga del compresor.
• Al transportarla, asegúrese de no dañar el circuito de refrigeración. El refrigerante del circuito de refrigeración es muy inflamable.

En caso de daños en el circuito de refrigeración:

evite las llamas abiertas y las chispas.

• Ventile bien la habitación.
• Coloque el aparato en un lugar seco y protegido contra posibles salpicaduras de agua.

2.2 Seguridad durante el funcionamiento del aparato

¡PELIGRO!

• No toque directamente con las manos cables sin aislamiento. Esto rige especialmente en caso de funcionamiento con la red de corriente alterna.

¡ATENCIÓN!

• Antes de ponerlo en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.
• Si conecta el aparato a una batería, asegúrese de que los alimentos no entren en contacto con el ácido de la batería.

¡AVISO!

• No utilice ningún aparato eléctrico bajo el enfriador, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.
• No coloque el aparato cerca de llamas abiertas ni de otras fuentes de calor (calefacción, radiación directa del sol, estufas de gas, etc.).
• ¡Peligro de sobrecalentamiento!

Asegúrese de que quede constantemente garantizada una adecuada salida del calor que se desprende durante el funcionamiento. Asegúrese también de que el aparato guarde la suficiente distancia respecto a paredes u objetos, de forma que el aire pueda circular.

• Evite que se obstruyan las aberturas de ventilación.
• No introduzca líquidos ni hielo en el recipiente interior. No sumerja nunca el aparato en agua. Proteja el aparato y los cables del calor y de la humedad.
• Preste atención a que los alimentos no toquen ninguna pared del interior de la nevera.

3 Suministro de entrega

Cantidad Denominación

1 Nevera con bandejas Salida de desagüe 1 Instrucciones de montaje y de uso

4 Accesorios

Disponibles como accesorios (no incluidos en el volumen de entrega):

Denominación	Explicación	N.° de art.
Rectificador	Adecuado para CRX50DC, CRX65DC, CRX80DC, CRX110DC.	9600000445
	Transforma una tensión de entrada entre 100 y 240 V~en 12 V----o 24 V----, de forma que la nevera pueda connectarse a una red de tensión alterna.
Marcos de montaje	Para todos los modelos de CRX estárn disponible marcos de montaje empotrado y estándar.	Varios

Si tiene preguntas, diríjase directamente a su distribuidor o patrocinador.

5 Uso adecuado

La nevera está concebida para su instalación en caravanas, autocaravanas o embarcaciones. Es recomendable que la unidad esté instalada en una posición fija. Únicamente se puede instalar en un hueco previsto para ello. Tras haberla montado, únicamente la parte frontal puede ser libremente accesible.

La nevera es apta únicamente para enfriar, congelar y guardar alimentos. Las neveras no están previstas para guardar debidamente medicamentos.

¡ATENCIÓN! ¡Riesgo para la salud!

Compruebe si la potencia de refrigeración de la nevera cumple los requisitos de los alimentos que desea enfriar.

6 Descripción técnica

Las neveras CoolMatic de la serie CRX pueden enfriar alimentos y mantenerlos fríos. En el congelador se pueden congelar alimentos. Si se utiliza la nevera sin congelador, la función de enfriamiento rápido permite guardar alimentos ultracongelados durante un cierto intervalo de tiempo.

Todos los materiales realizados en la nevera son aptos para alimentos. El circuito de refrigeración no requiere mantenimiento.

La temperatura se ajusta con el panel de mando previsto en el lado interior izquierdo de la nevera.

CRX50, CRX65, CRX80:

Se puede seleccionar entre varios rangos de temperatura entre +3°C y +12°C, como una función de enfriamiento rápido.

CRX110, CRX140:

Se puede seleccionar entre varios rangos de temperatura entre +3°C y +12°C

CRX110ACDC, CRX140ACDC:

Se puede seleccionar entre varios rangos de temperatura entre +3°C y +12°C, como un modo de invierno.

6.1 Elementos de mando del interior

En las figuras siguientes se representan los distintos tipos de neveras:

CRX50: fig. 1, página 2; CRX65: fig. 2, página 2; CRX80: fig. 3, página 3; CRX110: fig. 4, página 3; CRX140: fig. 5, página 4

N.°	Explicación
1	Congelador (extraíble: solo CRX50, CRX65, CRX80)
2	Panel de control
3	Rejilla (abatible, para que se pueda colocar botellas dentro de la nevera)
4	Bandeja
5	Compartmento para fruta
6	Bloqueo de botellas (para mantener fijas las botellas en el comparti-mentation de la puerta)
7	Compartmento con tapa (abatible)

6.2 Elementos de mando

N.° en fig. 6, págin4, Explicación fig. 7, págin5
1	Sensor IR para conmutar la iluminación interior
2	LED: Indicador de servicios
3	LED Azul: compresor en marcha LED Naranja: compresor apagado
4	Pulsador On/Off
5	Illumisión interna
6	Selector de temperatura
7	LED: funciona de enfiambiente=rápido activada (CRX50, CRX65, CRX80) LED: modo de invierno activado (CRX110ACDC, CRX140ACDC)
8	LEDs: niveles de temperatura

7 Instalación y conexión de la nevera

7.1 Indicaciones de seguridad para instalación en embarcaciones

En la instalación en embarcaciones, tenga en cuenta especialmente las siguientes indicaciones:

¡PELIGRO!

En caso de funcionamiento conectado a la red eléctrica, asegúrese de que la alimentación de tensión está protegida con un interruptor diferencial.

¡AVISO!

• El aparato refrigerador puede soportar una inclinación de 30° durante periodos cortos (por ejemplo, en embarcaciones). Cuando instale este aparato de refrigeración, recuerde que deben fijarlo para tenerlo en cuenta. Si tiene alguna consulta acerca de la instalación, diríjase a un taller especializado acreditado.
• Instale este aparato de refrigeración de forma que el aire caliente emitido pueda circular fácilmente (tanto hacia arriba como hacia los lados, fig. 8, página 6).
• Este aparato de refrigeración está diseñado para funcionar con temperaturas ambiente de entre +16 °C y +43 °C.
• CRX110ACDC, CRX140ACDC: En el modo de invierno, este aparato de refrigeración puede funcionar con temperaturas ambiente de entre +10°C y +16°C .

7.2 Indicaciones para la instalación de la nevera

Al instalar la nevera, tenga en cuenta las siguientes indicaciones:

• Coloque la nevera de manera que se pueda evacuar bien el aire caliente (bien hacia arriba o hacia los lados, fig. 8, página 6).

Leyenda para fig. 8, página 6

N.°	Explicación
1	Aire de entrada frío
2	Aire de salida caliente
3	Condensador
4	Distancia a la cara superior, cuando no haya circulación suficiente de aire de returno hacía arriba o hacía los lados.

• Tenga en cuenta las siguientes medidas de montaje:

Modelo	Dimensiones A x H x P (mm)
CRX50	390 x 544 x 550
CRX65	458 x 535 x 595
CRX80	485 x 650 x 578
CRX110	530 x 755 x 608
CRX140	550 x 825 x 670

• Preste atención a no obstaculizar con ningún objeto las aberturas (ranuras de ventilación, etc.) de la carcasa ni el bastidor de montaje.
• Durante el funcionamiento normal de la nevera se origina agua de condensación. El agua de condensación se puede eliminar pasando regularmente un paño por la base de la nevera o bien a través del desagüe previsto en dicha base (ver capítulo "Montaje de la salida de desagüe (opcional)" en la página 91).

7.3 Montaje de la salida de desagüe (opcional)

Conecte una manguera con un diámetro interior de 10 mm (no incluida) a la salida de desagüe. Tumbe la nevera sobre un lateral de modo que se pueda acceder a la parte inferior. Monte la salida de desagüe (fig. 9 2, página 7) alineada hacia la parte delantera o la parte trasera, según la dirección de desagüe deseada. Retire el tapón de desagüe (fig. 9 1, página 7) situado en el interior de la nevera.

7.4 Instalación de la nevera

Proceda de la siguiente forma para instalar la nevera:

Si desea eliminar el agua de condensación a través de una manguera: Instale la toma de salida de agua (véase capítulo "Montaje de la salida de desagüe (opcional)" en la página 91). Afloje el seguro de transporte (capítulo "Soltar el bloqueo" en la página 97). Abra la puerta de la nevera. Suelte las tapas obturadoras (fig. 10 2, página 7). Introduzca la nevera en el nicho. Fije la nevera con tornillos adecuados (fig. 10 1, página 7). Encaje las tapas obturadoras (fig. 10 2, página 7) en los orificios.

7.5 Cambiar el lado de apertura de la puerta

Puede cambiar la posición de las bisagras de la puerta permitiendo abrirla hacia la izquierda en lugar de hacia la derecha.

Siga los pasos mostrados en fig. 11, página 8 hasta fig. 13, página 8 para cambiar el sentido de apertura de la puerta.

7.6 Conexión de la nevera a tensión continua

¡AVISO!

• A fin de evitar pérdidas de tensión y potencia, el cable de conexión debe ser lo más corto posible y sin interrupciones. Evite instalar interruptores, enchufes o cajas de distribución adicionales.
• Antes de cargar la batería con un cargador rápido, desconéctela del aparato y de otros consumidores. La sobretensión puede dañar el sistema electrónico de los aparatos.

Las neveras pueden funcionar con una tensión continua de 12 V o 24 V.

Por motivos de seguridad, la nevera está equipada con una protección electrónica contra polarización inversa que la protege si no se respeta la polaridad al conectarla a la batería y también si se produce un cortocircuito.

Para proteger la batería, la nevera se apaga automáticamente cuando la tensión es insuficiente (véase la tabla).

	12 V	24 V
Tensión de descentón	10,4 V	22,8 V
Tensión de reconexión	11,7 V	24,2 V

Determine la sección necesaria del cable dependiendo de su longitud según fig. 14, página 9.

Leyenda de fig. 14, página 9:

Eje de coordinadas	Significado	Unidad
I	Longitud de cable	m
∅	Sección de cable	mm2

¡AVISO!

Preste atención a la polaridad correcta.

Antes de poner en funcionamiento el aparato, compruebe si la tensión de funcionamiento y la tensión de la batería coinciden (véase la placa de características).

▷ Conecte la nevera a un enchufe con fusible de 15 A (a 12 V) o 7.5 A (a 24 V) (fig. 15 1, página 9).

Una el cable rojo (fig. 15 rd, página 9) con el polo positivo de la batería. Una el cable negro (fig. 15 bk, página 9) con el polo negativo de la batería.

7.7 Conexión de la nevera a tensión alterna

¡PELIGRO! ¡Peligro de muerte!

• No manipule los enchufes ni interruptores con las manos mojadas ni con los pies sobre una superficie mojada.
• Si la nevera funciona en una embarcación conectada a una red de tensión alterna a través de una línea de tierra de 230 V, se deben conectar un interruptor de protección FI entre la red de tensión alterna y la nevera. Consulte con un especialista.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC

Proceda como sigue para conectar la nevera a corriente alterna:

Conecte el enchufe en la caja de enchufe de corriente alterna (fig. 16 1, página 10).

CRX50DC, CRX65DC, CRX80DC, CRX110DC

Con el rectificador MPS35 (accesorio) se pueden conectar las neveras a una tensión alterna de 100 - 240 V~.

El rectificador MPS 35 dispone de una conexión de prioridad que protege a la batería conectada. En caso de conexión a la red de 100 - 240 V~, el rectificador de corriente cambia automáticamente de funcionamiento a batería a funcionamiento a red.

Cuando se desconecta de la red de 100 - 240 V~, el rectificador de corriente vuelve automáticamente al funcionamiento a batería. El funcionamiento a red por medio del rectificador de corriente tiene prioridad sobre el funcionamiento por batería.

Proceda como sigue para conectar la nevera a corriente alterna:

Fije el rectificador a la parte trasera de la nevera.

Conecte el rectificador como se representa en fig. 17, página 10.

Conecte siempre la nevera al rectificador (fig. 17 2, página 10):

• cable rojo: polo positivo de la batería
• cable negro: polo negativo de la batería

Conecte el enchufe en la caja de enchufe de CA (fig. 17 1, página 10).

8 Uso de la nevera

La nevera permite conservar los alimentos frescos. Además, puede conservar en el congelador alimentos congelados y congelar alimentos frescos.

• No se deben introducir aparatos eléctricos en la nevera. Los aparatos permitidos por el fabricante se consideran la excepción a esta regla.
• Asegúrese de que las bebidas o los alimentos envasados en recipientes de cristal no se enfríen demasiado. Cuando las bebidas o alimentos líquidos se congelan, se dilatan. Esto podría provocar que los recipientes de cristal estallasen.
• Los alimentos solo se pueden introducir envasados en los envases originales o en recipientes adecuados.
• Asegúrese de que en la nevera solo se encuentren objetos o productos que puedan enfriarse a la temperatura seleccionada.

• Por razones de higiene, deben limpiar la nevera por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento (véase también capítulo "Limpieza y mantenimiento" en la página 98).
• No cierre violentamente la tapa del congelador.
• No extraiga la pared divisoria si hay hielo en el congelador.
• No retire la membrana del panel de control cuando utilice la nevera.

8.1 Consejos para el ahorro de energía

• Elija un lugar de emplazamiento correctamente ventilado y protegido de la radiación solar.
• Si los alimentos están calientes, deben enfriarse antes de introducirlos en la nevera.
• Evite abrir la nevera más de lo necesario. Si se deja abierta la puerta durante más de 5 minutos, la luz comienza a parpadear.
• No deje la puerta abierta más tiempo del necesario.
• Descongele la nevera cuando se forme una capa de escarcha.
• No regule una temperatura innecesariamente baja en el interior.
• Elimine regularmente el polvo y la suciedad del condensador.

8.2 Encender la nevera

Encienda la nevera presionando el pulsador ①

NOTA

Tras haberla encendido, la nevera necesita cierto tiempo hasta que arranque el compresor.

8.3 Ajustar la temperatura

Presione el pulsador 電 hasta que esté ajustado el nivel de temperatura deseado. El LED de más bajo/más grande es el ajuste más frío. El LED de más arriba/más pequeño es el ajuste más caliente. Desde el último nivel de temperatura accede al primero presionando el pulsador 電

NOTA

La potencia de refrigeración puede verse afectada por:

• la temperatura ambiente,
• la cantidad de alimentos a refrigerar,
• la frecuencia con la que se abre la puerta de la nevera.

Con una temperatura ambiente entre 16 °C y 20 °C, regule la nevera al menos al nivel 2.

8.4 Ajustar la función de enfriamiento rápido (solo CRX50, CRX65, CRX80)

¡AVISO!

• La función de enfriamiento rápido solo se puede usar si el congelador extraíble no está colocado. De lo contrario, se corre el riesgo de que el congelador se enfríe excesivamente y no se pueda impedir que se produzca condensación de agua en el exterior de la nevera. Además, el consumo de energía aumentaría en gran medida.
• Tenga en cuenta que las botellas y otros recipientes pueden reventar en el caso de congelarse.
• Recuerde que es difícil abrir la puerta de la nevera inmediatamente después de haberla cerrado.

Se dispone de la posibilidad de hacer funcionar la nevera con la función de enfriamiento rápido para alcanzar una temperatura de congelación.

Presione el pulsador (b) durante más de 3 segundos. ✓ El LED situado encima del pulsador se ilumina.

Para hacer funcionar la nevera con la función de enfriamiento normal, vuelva a presionar el pulsador ⑧ durante más de 3 segundos.

8.5 Ajustar el modo de invierno (solo CRX110ACDC, CRX140ACDC)

El modo de invierno garantiza un funcionamiento óptimo con temperaturas exteriores por debajo de 16 °C.

Presione el pulsador ⑧ durante más de 3 segundos. ✓ La nevera conmuta al modo de invierno y se enciende el LED situado encima del pulsador.

Para configurar la nevera con la función de enfriamiento normal, vuelva a presionar el pulsador ⑧ durante más de 3 segundos.

8.6 Conservación de alimentos

¡AVISO!

• No introduzca alimentos calientes en la nevera.
• No coloque recipientes de cristal con contenidos líquidos en el congelador.

NOTA

Conserve aquellos alimentos que absorben con facilidad olores y sabores de otros alimentos, así como líquidos y productos con un alto contenido en alcohol, en recipientes herméticamente cerrados.

Puede conservar alimentos en la nevera. El tiempo de conservación de los alimentos viene indicado normalmente en el envase.

La nevera está dividida en distintas zonas con distintas temperaturas:

Las zonas más frías se encuentran directamente encima de los cajones para verdura y fruta, cerca de la pared posterior. - Preste atención a las indicaciones de temperatura y conservación indicadas en el envase de los productos alimenticios.

• Tenga en cuenta las siguientes indicaciones para la conservación de los productos:
• En ningún caso vuelva a congelar aquellos productos descongelados o que se estén descongelando. Consúmalos en la mayor brevedad posible.
• Envuelva los alimentos en papel de aluminio o en lámina de polietileno, y guárdelos en envases, cerrándolos con la correspondiente tapa. De esta forma podrá conservar mejor el aroma, la sustancia y la frescura de los alimentos.

8.7 Descongelar el congelador

¡AVISO!

Nunca utilice herramientas mecánicas para retirar capas de hielo o soltar productos que se hayan adherido al congelarse. Los aparatos permitidos por el fabricante se consideran la excepción a esta regla.

Para descongelar la nevera, proceda como se indica a continuación:

Extraiga los productos. En caso necesario, coloque los productos en el frigorífico para mantenerlos fríos. Presione el pulsador ① hasta que se apague la nevera. Abra totalmente la puerta.

8.8 Soltar el bloqueo

¡AVISO!

Regule el mecanismo de bloqueo únicamente con la puerta abierta. Si lo utiliza con la puerta cerrada, se daña el aparato.

La nevera dispone de un mecanismo de bloqueo (fig. 18 1, página 10) que también sirve como seguro de transporte. Se pueden realizar los siguientes ajustes:

• Lock (gire la rueda hacia la derecha hasta el tope): la puerta está cerrada y asegurada.

Para abrir la puerta, empuje el tirador hacia arriba y abra la puerta.

• Vent (gire la rueda hacia la izquierda hasta el tope): la puerta está ligeramente abierta, pero fija.

Utilice esta posición, por ejemplo, cuando el aparato vaya a estar sin funcionar durante mucho tiempo.

8.9 Desconexión y parada de la nevera

Si no va a usar la nevera durante un largo periodo de tiempo, proceda como se indica a continuación:

Presione el pulsador ① hasta que se apague la nevera. Desconecte el cable de conexión de la batería o desenchufe el cable de corriente continua del rectificador de corriente.

Limpie la nevera (véase capítulo "Limpieza y mantenimiento" en la página 98). Gire la rueda de bloqueo (fig. 18 1, página 10) hacia la izquierda hasta el tope ("Vent"). Cierre la puerta hasta que esté encajada. La puerta permanece abierta y se evita así que se generen olores.

8.10 Cambiar el fusible (solo CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Si el fusible del zócalo de corriente alterna se avería, se puede cambiar.

Abra el compartimento de fusibles (fig. 16 2, página 10) haciendo palanca con un destornillador.

Cambie el fusible (250 V/4 A). Vuelva a cerrar el compartimento de fusibles.

9 Limpieza y mantenimiento

¡AVISO!

• No emplee productos de limpieza corrosivos ni objetos duros o puntiagudos que puedan arañar o deteriorar la nevera.
• No utilice ningún utensilio duro ni puntiagudo para acelerar el proceso de descongelación.

Antes de limpiar y realizar tareas de mantenimiento en el aparato, desenchúfelo de la red de corriente. Con un paño húmedo limpie la nevera de forma regular y también cuando se ensucie.

Preste atención a que no gotee agua en las juntas. Podría dañar el sistema electrónico. Tras la limpieza, seque la nevera con un paño. Elimine regularmente el polvo y la suciedad del condensador.

10 Garantía legal

Rige el plazo de garantía legal. Si el producto presenta algún defecto, diríjase a la sucursal del fabricante de su país (ver direcciones en el dorso de estas instrucciones) o a su establecimiento especializado.

Para la tramitación de la reparación y de la garantía deben enviar también los siguientes documentos:

• una copia de la factura con fecha de compra,
• el motivo de la reclamación o una descripción de la avería.

11 Gestión de residuos

¡ADVERTENCIA! ¡Peligro para los niños!

Antes de desechar su vieja nevera:

Desmonte las puertas. - Deje las bandejas dentro de la nevera para que los niños no puedan introducirse en ella.

Deseche el material de embalaje en el contenedor de reciclaje correspondiente.

Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de eliminación de materiales.

12 Soluciones de averías

Significado del LED rojo (fig. 6 2, página 4, fig. 7 2, página 5)

Si hay una avería, el LED se enciende varias veces. El número de pulsos depende del tipo de avería.

Cada encendido dura un cuarto de segundo. A continuación de la serie de pulsos hay una pausa. La secuencia que corresponde a la avería se repite cada cierto tiempo.

CRX50, CRX65, CRX80

Número de pulsos luminosos	Fallo	Posible causa
1	Voltaje bajo	La tensión de alimentación está fuera del rango ajustado.
2	Sobrecorriente del ventilador	El ventilador supone una energia para el sistemas electrónico de más de 1 A.
	Demasiadosintentos de puesta en marcha	El compresor o el ventilador se han puesto en marcha con demasiada Frequencia en un intervalo breve de tiempo.
3	El motor no se enciende	El rotor está atascado. El diferencial de presión en el sistema de refri-geración es demasiado alto (>5 bares).
4	Número de revolucionesdemasiado bajo	Si el sistema de refrigeración está sobrecar-gado, no se pueda tener el número de revoluciones最小 del motor de 1 850 rpm.
5	Exceso de temperatura en el sistema electró-nico	Si el sistema de refrigeración está sobrecar-gado o si la temperature es demasiado elevada, el sistema electrónico se calienta demasiado.
Constante	Error de sensor de tem-Peratura	Sensor de temperatura averiado

CRX110, CRX140

Número de pulsos luminosos	Fallo	Posible causa
1	Voltaje bajo	La tensión de alimentación estáónica del rango ajustado.
2	Sobrecorriente del ventilador	El ventiladoronga el sistema electrónico con más de 1 A.
3	El motor no se enciende	El rotor está atascado. El diferencial de presión en el sistema de refrigeración es demasiado alto (>5 bares).
4	Número de revoluciones demasiado bajo	Si el sistema de refrigeración está sobrecARGado, no se pueda tener el número de revoluciones menor del motor de 1850 rpm.
5	Excego de temperatura en el sistemas electrónico	Si el Sistema de refrigeración está sobrecARGado o si la temperatura es demasiado elevada, el sistema electrónico se calientdemasiado.
Constante	Error de sensor de temperatura	Sensor de temperatura averiado

El compresor no funciona (conexión a batería)

Avería	Posible causa	Soluciones
UBR=0V	Interruption en el cable de conexión batería – sistemas electrónico	Establezca la conexión
	El interruptor principal (si existe) está averiado	Cambie el interruptor principal
	Se ha quemado el fusible adicional del cable (si existe)	Cambie el fusible del cable
UBR≤UCON.	Tensión de la batería insufiente	Cargue la batería
Intento de arranque con UBR≤UDESC.	Unión del cable sueltaContacto defectuoso (corrosión)	Establezca la conexión
	Capacidad de la batería insufidente	Cambie la batería
	Sección del cable insufidente	Cambie el cable (fig. 14, págin 9)
Avería	Posible causa	Solutución
Intento de arranque con UBR≥ UCON.	Temperatura ambiente demasiado alta	-
	Ventilación insufiente	Cambio laubicación de la nevera
	Suciedad en el condensador	Limpie el condensador
Interruccion electrica entre los pernos del compresor	Compresor averiado	Contacte con el service de atencion al cliente

UBR Tensión entre el borne positivo y el negativo del sistema electrónico

U_CON . Tensión de conexión del sistema electrónico

UDESC. Tensión de desconexión del sistema electrónico

El compresor no funciona (conexión a corriente alterna)

Avería	Posible causa	Solutución
No hay tensión	Interruption del cable de connexion	Establezca la connexión
	El interruptor principal (si existe) está averiado	Cambie el interruptor principal
	Se ha quemado el fusible adicular del cable (si existe)	Cambie el fusible del cable
Hay tensión, pero el compresor no funciona	Temperatura ambienteblemado alto	-
	Ventilación insufiente	Cambie laubicación de la nevera
	Suciedad en el condensador	Limpie el condensador
Interruccionelectrica entre los pernos del compresor	Compresor averiado	Contacte con el service de atencion al cliente

La potencia de refrigeración disminuye y la temperatura interior aumenta

Avería	Posible causa	Solutución
El compresor perma- nece en funcionablemiento demasiado tiempo/continuamente	Temperatura ambientedevasiado alta	-
	Ventilación insufiente	Cambio laubicación de lanevera
	Suciedad en el condensador	Limpie el condensador
	Ventilador averiado	Cambio el ventilador
El compresor rara- mente funciona	Batería agotada	Cargue la batería

Ruidos inusuales

Avería	Posible causa	Soluciones
Fuerte zumbido	El componente del circuito de refri-geración no pueda vibrar libremente(contacto con la pared)	Dóblelo cuidadosamente
	Cuerpo extraño atrapado entre la nevera y la pared	Retire el cuerpo extraño
	Ruido del ventilador	Cambie el ventilador

13 Datos técnicos

	CRX50	CRX65	CRX80
Modelos CA/CC:	CRX1050	CRX1065	CRX1080
Modelos CC:	CRX0050	CRX0065	CRX0080
Volumen de almacenaje del compartmento refrigerador:	41,2 I	50 I	70,6 I
Volumen de almacenaje del compartmento congelador:	4,4 I	7,0 I	7,5 I
Volumen de almacenamento total:	45 I	57 I	78 I
Tensión de connexion:	12 V= o 24 V=100 - 240 V~ (solo modelos CA/CC)
Consumo de potencia medio(corrente alterna)(solo modelos CA/CC):	40 W	45 W	48 W
Corriente nominal12 V:==:	5,0 A	5,5 A	5,6 A
24 V:==:	2,6 A	2,8 A	2,9 A
100 V~ (solo modelos CA/CC):	1,14 A	1,22 A	1,23 A
240 V~ (solo modelosCA/CC):	0,53 A	0,58 A	0,56 A
Rango de temperatura de enfi气血entoNevera:	de +3 °Ca +12 °C
Congelador:	de -15 °Ca -5 °C
Enfiamiento rápido (sin pareddivisoria):	máximo -6 °C ± 2 °C
Clase climática:	T
Humedad del aire:	máximo 90 %
Escora durante periodos breves:	máximo 30°
Presión má.:	BP 11 bares/AP 25 bares
Agente espumante:	\( C_5H_{10} \)
Refrigerante:	R134a
Cantidad de refrigerante:	38 g	42 g	48 g
Equivalenta a \( CO_2 \):	0,054 t	0,060 t	0,069 t
Índice GWP:	1430
Dimensiones:	fig. 19, páginal 11	fig. 20, páginal 11	fig. 21, páginal 11
Peso:	17 kg	19 kg	21 kg
Homologación/certificados:	CE E4

	CRX110	CRX140
Modelos CA/CC:	CRX110	CRX1140
Modelos CC:	CRX0110
Volumen de almacenaje del compartmento refrigerador:	98 l	124 l
Volumen de almacenaje del compartmento congelador:	9,5 l	11 l
Volumen de almacenamento total:	107,5 l	135 l
Tensión de conexión:	12 V= o 24 V=100 - 240 V~ (solo modelos CA/CC)
Consumo de potencia medio (corrente alterna) (solo modelos CA/CC):	50 W	65 W
Corriente nominal
12 V=:	6,2 A	7,7 A
24 V=:	3,0 A	3,6 A
100 V~ (solo modelos CA/CC):	0,82 A	0,95 A
240 V~ (solo modelos CA/CC):	0,34 A	0,4 A
Rango de temperatura de enfiambre
Nevera:	de +3 °Ca +12 °C
Congelador:	de -18 °Ca -6 °C
Ajustes de modo de invierno (solo modelos CA/CC):	-	Calefacción de 5 W, calienta solo cuando el compresor no está funcionaundo
Clase climática:	T
Humedad del aire:	máximo 90 %
Escora durante periodos breves:	máximo 30°
Presión máx.:	BP 11 bares/AP 25 bares
Agente espumante:	C5H10
Refrigerante:	R134a
Cantidad de refrigerante:	47 g	50 g
Equivalenta a CO2:	0,067 t	0,072 t
Índice GWP:	1430
Dimensiones:	fig. 22, págin 12	fig. 23, págin 12
Peso:	27,6 kg	30,6 kg
Homologación/certificados:	CE E4

Contiene gases de efecto invernadero fluorados

Aparato sellado herméticamente

8 Uso del frigorífico 118

3 Material suministrado

CRX50: fig. 1, página 2; CRX65: fig. 2, página 2; CRX80: fig. 3, página 3; CRX110: fig. 4, página 3; CRX140: fig. 5, página 4

7.3 Instalar la salida para el drenaje de agua (opcional)

7.4 Instalar el frigorífico

Si se pretende drenar el agua de condensación a través de un tubo de desagüe: instale el boquilla de drenaje de agua (ver capítulo "Instalar la salida para el drenaje de agua (opcional)" en la página 115).

Inserte el enchufe en la toma de corriente alterna (fig. 17 1, página 10).

8 Uso del frigorífico

8.2 Encender el frigorífico

▷ Encienda el frigorífico pulsando el botón ①.

OBSERVACIÓN

Proceda de la siguiente manera para descongelar el frigorífico:
