Producttype	Draagbare koelkast
Merk	Dometic
Model	CRX-50E
Afmetingen (B x H x D)	390 x 544 x 550 mm
Gewicht	17 kg
Totale capaciteit	45 liter
Inhoud koelvak	41,2 liter
Inhoud vriesvak	4,4 liter
Elektrische voeding	12 V of 24 V DC (DC-model); 100-240 V~ (AC/DC-model)
Nominale stroom (12 V)	5,0 A
Nominale stroom (24 V)	2,6 A
Temperatuurbereik koelvak	+3 °C tot +12 °C
Temperatuurbereik vriesvak	-15 °C tot -5 °C (max -6 °C ± 2 °C)
Snelle koelfunctie	Ja (alleen zonder vriesvakschot)
Klimaatklasse	T (omgevingstemperatuur +16 °C tot +43 °C)
Maximale hellingshoek	30°
Koelmiddel	R134a (38 g)
Onderhoud en reiniging	Reinigen met een vochtige doek; geen schurende schoonmaakmiddelen gebruiken; regelmatig de condensor reinigen; ontdooien zodra ijsvorming optreedt
Veiligheid	Bescherming tegen omgekeerde polariteit en kortsluiting; automatische uitschakeling bij onderspanning van de accu; geen explosieve stoffen opslaan
Onderdelen en repareerbaarheid	Beschikbare accessoires: gelijkrichter MPS35, montageframes; vervangbare zekering (250 V/4 A) op AC/DC-modellen; reparaties alleen door gekwalificeerd personeel
Garantie	Wettelijke garantie; neem contact op met de leverancier of Dometic-vestiging

Veelgestelde vragen - CRX-50E DOMETIC

Hoe zet ik de CRX-50E koelkast aan?

Druk op de AAN/UIT-toets (toets ①) op het bedieningspaneel aan de binnenkant van de koelkast. Na het inschakelen start de compressor na een korte vertraging.

Hoe stel ik de temperatuur in?

Druk op de temperatuurselectietoets (toets ⑥) tot het gewenste niveau is bereikt. De onderste LED komt overeen met de koudste temperatuur, de bovenste LED met de warmste. Het bereik is +3 °C tot +12 °C.

Hoe activeer ik de snelle koelfunctie?

Druk langer dan 3 seconden op toets ⑧. De LED erboven gaat branden. Deze functie maakt het mogelijk vriestemperaturen te bereiken. Opmerking: niet gebruiken met het verwijderbare vriesvak op zijn plaats.

Hoe bespaar ik energie met deze koelkast?

Plaats het apparaat op een geventileerde plek uit de zon. Laat warm voedsel afkoelen voordat u het opbergt. Open de deur niet onnodig. Ontdooi zodra er een ijslaag ontstaat. Reinig regelmatig de condensor.

Kan het vriesvak worden gebruikt om voedsel in te vriezen?

Ja, het vriesvak (verwijderbaar) kan worden gebruikt om vers voedsel in te vriezen. Het kan ook diepvriesproducten kortstondig bewaren. Plaats geen glazen containers gevuld met vloeistoffen.

Hoe ontdooi ik de koelkast?

Verwijder het voedsel en schakel het apparaat uit met de AAN/UIT-toets. Open de deur volledig. Gebruik geen mechanische gereedschappen om ijs te verwijderen. Eenmaal ontdooid, veeg de binnenkant droog.

Kan ik de openingsrichting van de deur omkeren?

Ja, het is mogelijk om de openingszijde te wijzigen. Raadpleeg de afbeeldingen fig. 11 tot 13 in de handleiding. Volg de stappen om de deur aan de gewenste zijde te monteren en demonteren.

Wat betekenen de knipperingen van de rode LED?

De rode LED knippert om fouten aan te geven. Eén puls = onderspanning, twee pulsen = overstroom ventilator, drie = motor start niet, vier = te lage snelheid, vijf = oververhitting, continu knipperen = fout temperatuursensor.

Hoe bescherm ik de accu tegen overmatige ontlading?

De koelkast schakelt automatisch uit wanneer de accuspanning onder 10,4 V (12 V) of 22,8 V (24 V) daalt. Hij start opnieuw bij 11,7 V (12 V) of 24,2 V (24 V). Koppel het apparaat los voordat u de accu oplaadt met een snellader.

Welke accessoires zijn beschikbaar voor de CRX-50E?

Optionele accessoires: gelijkrichter MPS35 (ref. 9600000445) voor aansluiting op 100-240 V~ netvoeding, en inbouw- of standaard montageframes. Neem contact op met uw leverancier voor meer informatie.

GEBRUIKSAANWIJZING CRX-50E DOMETIC

Montagehandleiding en gebruiksaanwijzing. 156

DA Kompressor-Koleskab

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen 156
2 Veiligheidsinstructies 157
3 Omvang van de levering 160
4 Toebehoren. 160
5 Gebruik volgens de voorschriften 160
6 Technische beschrijving 161
7 Koelkast opstellen en aansluiten 162
8 Koelkast gebruiken 167
9 Reiniging en onderhoud. 171
10 Garantie. 172
11 Afvoer 172
12 Storingenverhelpen 172
13 Technische gegevens 176

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het Niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICTHIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LETOP!

Het Niet naleven ervan kan leiden tot materièle schade en de werkinq van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedieren van het product.

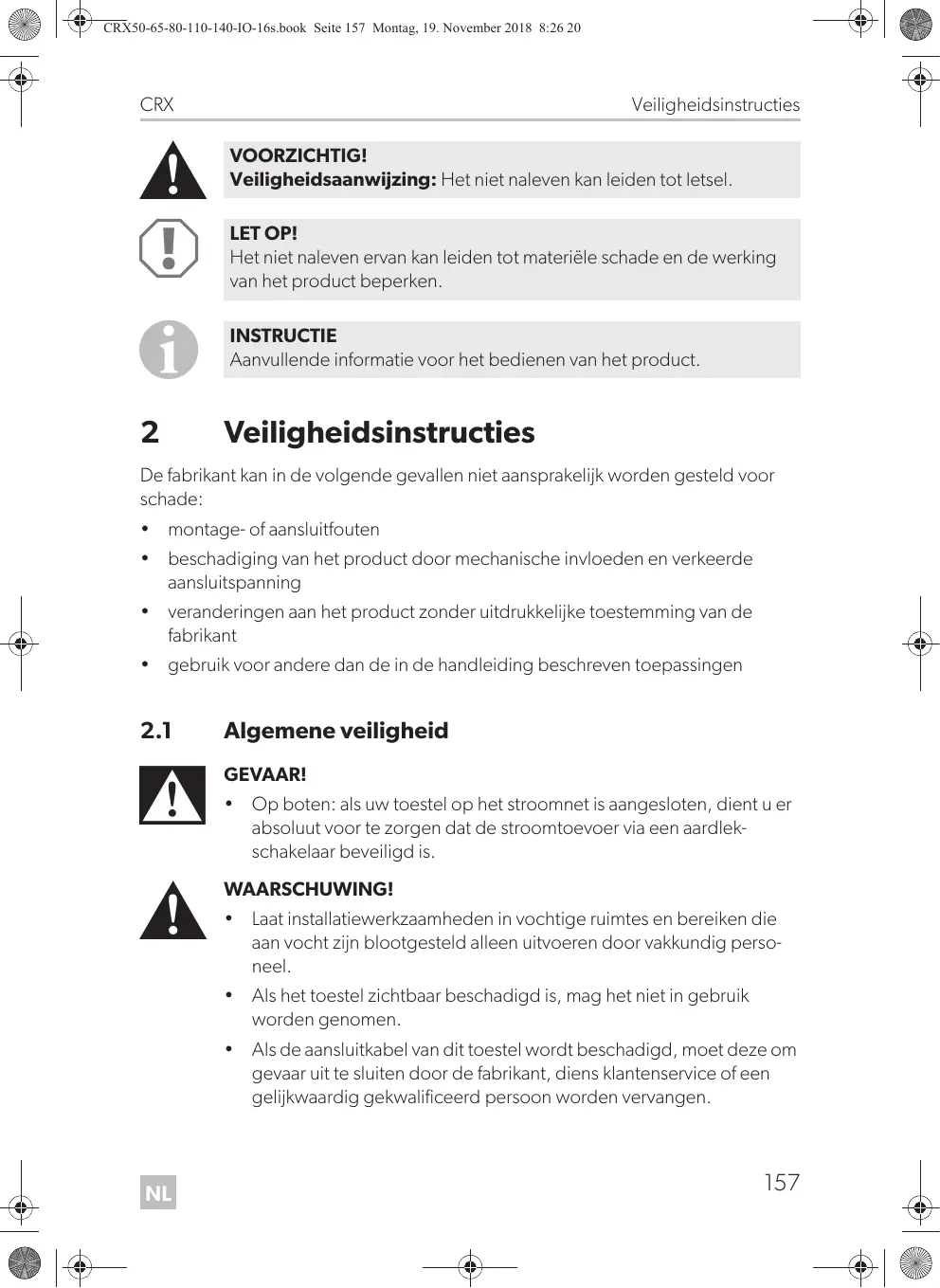

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevalen Niet aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
• beschadiging van het product door mechanische invloeden en verkeerde aansluitspanning
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gelebruik voor andere dan de in de handleiding beschreiben toepassingen

2.1 Algemene veiligheid

GEVAAR!

• Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absolut voor te zorgen dat de stroomtoevoer via een aardlek-schakelaar beveiligd is.

WAARSCHUWING!

• Laat installmentwerkzaamheden in vochtige ruimtes en bereiken die aan vocht zijn blootgesteld alleen uitvoeren door vakkundig personeel.
• Als het toestel zichtaar beschadigd is, mag het Niet in gebruik worden genomen.

• Als de aansluitkabel van dit toestel worden beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden verrangen.

• Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparations können groete gezaren ontstaan.

• Dit toestel kan door kinderen vanaf 8aar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig+kennen gebruiken. Ook dienen ze inzicht te hebben in de bevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikersonderhoudogens Niet door kinderen zonder begeleiding worden uitgevoerd.
• Houd kinderen in het oog; zeogens Niet onbewaakt met het toestel spelen.
• Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8aar.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandhaar drijf gas, in het toestel.

VOORZICTHIG!

Beknellingsgevaar! Grijp Niet in de scharnier.
Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LETOP!

• Vergelijk de spanning op het typeplaatje met de aanwezigene energie-voorziening.
• Trek de stekker nooit aan de aansluitkabel UIT het stopcontact.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit.
• Als het koeltoestel op het DC-stopcontact is aangesloten: Verbreek de verbinding of schakel het koeltoestel UIT, als u de motor uitschakelt. Anders kan de accu worden leeg raken.
• Het koeltoestel is nicht geschikt voor de opslag van bijtende of oplos-middelhoudende stoffen.
  Houd de afvoeropening altijd schoon.
• Open in geen geval het koelcircuit.

• Transporteer het toestel nooit in horizontale stand, zodat er geen olieuit de compressor kan stromen.

• Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is Licht ontvlambaar.

Bij een beschadiging van het koelcircuit:

Vermijd open vuur en ontstekingsvonken.

• Ventileer de ruimte goed.

• Stel het toestel op een droge en gegen spatwater beschermdeplaats op.

2.2 Veiligheid bij het gebruik van het toestel

GEVAAR!

• Blanke leidingen nooit met blote handen aanraken. Dit geldt vooral bij gelebruik op het wisselstroomnet.

VOORZICTHIG!

Voor ingebruikneming要去en toevoerleiding en stekker droog+zijn.
- Voorkom dat levensmiddelenijdens het aansluiten op een accu in aanraking met accuzuurkommen.

LETOP!

• Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen waar voor door de fabrikant worden aanbevolen.
• Plaats het toestel Niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).

Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatieopeningen nicht worden afgedekt.
  Vul het binnenreservoir Niet met vloeistoffen of ijs.
  Dompel het toestel nooit onder in water.
• Bescherm het toestel en de kabels gegen但它 en vocht.
• Let erop, dat de spijzen de wanden van de koelruimte Niet aanraken.

3 Omvang van de levering

Hoeveel-heid	Omschrijving
1	Koelkast met legborden
1	Waterafvoer
1	Montagehandleiding en gebruiksaanwijzing

4 Toebehoren

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen):

Omschrijving	Toelichting	Artikelnr.
Gelijkrichter	Voor CRX50DC, CRX65DC, CRX80DC, CRX110DC geschikt. Zet een ingangsspanning van 100 tot 240 V~ om in 12 V= of 24 V=, zodate de koelkast op een wissel-stroomnet kan worden aangesloten.	9600000445
Montageframes	Vlak passende en standard montageframes zijn beschikkaar voor alle CRX modellen.	Meerdere

Neem bij vragen direct contact op met uw vakhandel of servicepartner.

5 Gebruik volgens de voorschriften

De koelkast is ontworpen voor de inbouw in caravans, campers of boten. Aanbevolen worden om de eenheid vast te monteren. Hij is uitsluitend geschikt voor de instalatie in een inbouwnis. Na de montage mag alleen de Voorkant van het toestel vrij toegankelijk+zijn.

De koelkast isuitsluitend geschikt voor het koelen, diepvriezen en bewaren van levensmiddelen. De koelkast is Niet bedoeld voor de vakkundige opslag van geneesmiddelen.

VOORZICHTIG! Gevaar voor de gezondheid!

Controller of het koelvermogen van de koelkast voldoet aan de eisen van de levensmiddelen die u wilt koelen.

6 Technische beschrijving

De CoolMatic-koeltoestellen van de CRX-serie konnen waren afkoelen en koel houden. In het vriesvak konnen waren worden diepgevroren. Als de koelkast zonder vriesvak gebruikt worden, hun den diepgevroren waren met de snugkoelfunctie kortstondig bewaar worden.

Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koel-circuit is onderhoudsvrij.

De temperatuur worden met het bedieningsspaneel aan de linker binnenkant van de koelkast ingesteld.

CRX50, CRX65, CRX80:

Er kan gekozen worden uit vier temperatuurbereiken van +3^ tot +12^ en een snugkoelfunctie.

CRX110, CRX140:

Er kan gekozen worden uit vier temperatuurbereiken van +3^ tot +12^ .

CRX110ACDC, CRX140ACDC:

Er kan gekozen worden uit vier temperatuurbereiken van +3^ tot +12^ en een wintermodus.

6.1 Bedieningselementen in de binnenruimte

De verschillende koelkasttypes zijn in de volgende afbeeldingen weergegeven:

CRX50:afb.1, pagina 2
CRX65:afb.2, pagina 2
CRX80:afb.3, pagina 3
CRX110:afb.4, pagina 3
CRX140:afb.5,pagea4

Nr.	Toelichting
1	Vriesvak (uitneembaar: alleen CRX50, CRX65, CRX80)
2	Bedieningspaneel
3	Rooster (opklapbaar, zodate flessen in de koelruimte+konnen worden gezet)
4	Aflegvlak
5	Fruitvak
6	Flessenvergrendeling (voor het vastzetten van flessen in het deurvak)
7	Dekselvak (opklapbaar)

6.2 Bedieningselementen

Nr. in afb. 6,网页4, afb. 7,网页5	Toelichting
1	Infraroodsensor voor het schakelen van de binnenverlichting
2	Led: service-indicatie
3	Led Blauw: compressor loopt Led Oranje: compressor UIT
4	Aan/uit-toets
5	Binnenverlichting
6	Temperatuurkeuzetoets
7	Led: snugkoelfunctie aan (CRX50, CRX65, CRX80) Led: Wintermodus aan (CRX110ACDC, CRX140ACDC)
8	Leds: Temperatuurniveas

7 Koelkast opstellen en aansluten

7.1 Veiligheidsinstructies voor de installmente op boten

Neem bij de installment op boten met name de volgende aanwijzingen in acht:

GEVAAR!

Als uw toestel op het stroomnet is aangesloten, dient u er absolut voor te zorgen dat de spanningsvoorziening met een aardlekschakelaar beveiligd is!

LETOP!

• Het koelapparaat houdt probleemloos kort een Kanteling van 30^ uit, bijvoorbeeld op boten. Neem bij het opstellen van het koelapparaat inucht dat het apparaat hiervoor要去en beveiligd. Neem bij vragen over de montage contact op met een gekwalificeerd en gespecialiseerd bedrijf.
• Installer het koelapparaat zodanig dat de geproduceerde warmerucht eenvoudig kan ontsnappen (omhoog of opzij, afb. 8, pagina 6).
• Het koelapparaat is bestemd voor omgevingstemperaturen:tussen +16^ en +43^ .
• CRX110ACDC, CRX140ACDC: In wintermodus kan het koelappaarat worden gebruikt bij omgevingstemperaturen:tussen +10^ en +16^ worden gebruikt.

7.2 Aanwijzingen voor het opstellen van de koelkast

Neem de volgende instructies bij het opstellen in acht:

• Stel de koelkast zodenig op dat de verwarmde lucht goed kan wegtrekken (haar boven of maar de zijkanten, afb. 8 , pagina 6).

Legendabijafb.8，pagina6

Nr.	Toelichting
1	Koude toevoerlucht
2	Warme afvoerlucht
3	Condensor
4	Afstand boven de koelkast, als erশn boven ofশn de zijkant nicht vol-doende afvoerlucht kan circuleren

• Neem de volgende inbouwmaten in acht:

Model	Afmetingen b x h x d (mm)
CRX50	390 x 544 x 550
CRX65	458 x 535 x 595
CRX80	485 x 650 x 578
CRX110	530 x 755 x 608
CRX140	550 x 825 x 670

• Hou openings (ventilatiesleuven enz.) in de behuizing of de inbouwstructuur vrij van voorwerpen.
• Bij het normale gebruik van de koelkast ontstaat condens. U(Int)knt het condensaat ofwel in de bodem van de koelkast regelmatig wegwissen of door een afvoer in de bodem van de koelkast aftappen (zie hoofdstuk „Waterafvoer monteren (opti- oneel)” op pagina 164).

7.3 Waterafvoer monteren (optionel)

Sluit een slang aan met een binnendiameter van 10~mm (niet bij de levering inbegrepen) op de waterafvoer.

Leg de koelkast op de zijkant zodate onderzijde toegankelijk is.
Monteer de waterafvoer (afb. 9 2, pagina 7) in een lijn met de voor- of );achterzijde, passend bij de gewenste uitlaatrichting.
Demonteer de waterafvoerstop (afb. 9 1, pagina 7) in de koelkast.

7.4 Koelkast opstellen

Ga als volgt te werk om de koelkast op te stellen:

Als u condensaat door een slang wilt aftappen: monteer de wateruitlaatpoort (zie hoofdstuk „Waterafvoer monteren (optioneel)" op pagina 164).
Maak de transportbeveiliging (hoofdstuk „Vergrendeling losmaken" op pagina 170) los.

Open de deur van de koelkast.
Maak de blinde doppen (afb. 10 2, pagina 7) los.
Schuif de koelkast in de nis.
Bevestig de koelkast met geschikte schroeven (afb. 10, pagina 7).
Druk de blinde doppen (afb. 10 2, paging 7) in de openingsen.

7.5 Deuraanslag wijzigen

U=knt de aanslag van de deur wijzigen, zodat de deur maar links in plaats van maar rechts opengaat.

Ga te werk zoals weergegeven in afb. 11, pagina 8 tot afb. 13, pagina 8 om de deuraanslag te wijzigen.

7.6 Koelkast op gelijkspanning aansluten

LETOP!

• Om spannings- en vermogensverlies te vermijden, moet de aansluit-kabel zo kort möglichk�zijn en mag de kabel nicht onderbroken worden. Vermijd waarom extra schakelaars, stekkers of verdendozen.
• Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen können de elektronica van de toestellen beschadigen.

De koelkasten können met 12 V of met 24 V gelijkspanning gebruikt worden.

Voor de veiligheid is de koelkast uitgerust met een elektronische beveiliging gegen verkeerd polen, die de koelkast beschermt gegen verkeerd polen bij de accuaansluiting en gegen kortsluiting.

Ter bescherming van de accu schakelt de koelkast automatisch uit, als de spanning nicht meer voldoende is (zie de volgende tabel).

	12 V	24 V
Uitschakelspanning	10,4 V	22,8 V
Herinschakelspanning	11,7 V	24,2 V

Bepaal de vereiste kabeldiameter afhankelijk van de kabellente aan de hand van afb. 14, pagina 9.

Legendabijafb.14,pagina9:

Coördinatenas	Betekenis	Eenheid
I	Kabellente	m
Ø	Kabeldiameter	mm2

LETOP!

Let op de juiste polen.

Controller voor ingebruikneming van het toestel of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).
Sluit uw koelkast aan op een contactdoos die is beveiligd met 15 A (bij 12 V) of 7,5 A (bij 24 V) (afb. 15 1, pagina 9).

Verbind de rode kabel (afb. 15 rd, paging 9) met de pluspool van de accu.

Verbind de zwarte kabel (afb. 15 bk, pagina 9) met de minpool van de accu.

7.7 Koelkast op wisselspanning aansluten

GEVAAR! Levensgevaar!

• Werk nooit met stekkers en schakelaars als u natte handen heeft of met uw voeten op een natte ondergrond staat.
• Als u uw koeltoestel aan board van een boot per landaansluiting aan het wisselstroomnet gebruikt, moet u in elk geval een aardlekschakelaar:tussen wisselstroomnet en koeltoestel schakelen. Laat u door een deskundige adviseren.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC

Ga als volgt te werk als u de koelkast aansluit op wisselspanning:

Steek de stekker in het wisselstroom-stopcontact (afb. 16 1, pagina 10).

CRX50DC, CRX65DC, CRX80DC, CRX110DC

U kunt de koelkasten aansluiten op een wisselspanning van 100 - 240V als u de gegelijkrichter MPS 35 (toebehoren) gebruikt.

De gelijkrichter MPS 35 bezit een voorangschakeling die een aangesloten accu Spaart. Bij een netaansluiting van 100 - 240V schakelt de gelijkrichter automatisch over van accubedrijf op voeding via het stroomnet.

Als het stroomnet van 100 – 240 V~ worden afgesloten, schakelt de gezelligrichter automatisch waar over op accubedrijf. Aansluiting op het stroomnet via de gezelligrichter heeft algtd voorrang boven het accubedrijf.

Ga als volgt te werk als u de koelkast aansluit op wisselspanning:

Bevestig de gelijkrichter anschter op de koelkast.
Sluit de gelijkrichter aan, zoals weergegeven in afb. 17, pagina 10.
Sluit de koelkast aan op de gelijkrichter (afb. 17 2, pagina 10):

• Rode kabel: pluspool van de accu
  Zwarte kabel: minpool van de accu

Steek de stekker in het AC-stopcontact (afb. 17 1, pagina 10).

8 Koelkast gebruiken

Met de koelkast können verse levensmiddelen worden geconserveerd. Bovendienkte u in het vriesvak diepgevroren levensmiddelen conserveren en verse levensmiddelen invriezen.

LETOP!

• In de binnenruimte van het koeltoestel mogen geen elektrische toestellen worden geplaatst. Een uitzondering geldt voor toestellen die door de fabrikant waarvoortী vrijgegeven.
• Zorg ervoor dat drank of voedsel in glazen flessen nicht te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelenuit. Hierdoor konnen de glazen flessen kapot gaan.
  Levensmiddleslen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.
• Zorg ervoor dat zich alleen voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld要考虑 worden.

INSTRUCTIE

Voordat u de(AP) nuwe koelkast in gebruik neemt, moet u deze om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk ,Reiniging en onderhoud" op pagina 171).
- Druk de klep van het vriesvak Niet met geweld dicht.
Trek de scheidingswand er nicht uit, als zich ijis in het vriesvak bevindt.
- Verwijder het regelpaneelmembraan Niet, als u de koelkast gebruikt.

8.1 Tips om energie te sparen

Kies een goed geventileerde en gegen zonnestralen beschermde plaats.
- Laat warme gerechten eerst afkoelen, voordat u deze in de koelkast legt.
- Open de koelkast Niet vaker dan nodig. Staat de deur langer dan 5 Minutes open, dan begint hetlicht te knipperen.
Laat de deur Niet langer openstaan dan nodig.
- Ontdooi de koelkast zodra zich een ijslaag gezvormd heeft.
Vermijd een onnodig lage binnentemperatuur.
- Verwijder regelmatig stof en vuil van de condensor.

8.2 Koelkast inschakelen

Schakel de koelkast in door op de aan/uit-toets ① te drukken.

INSTRUCTIE

Na het inschakelen heeft de koelkast een bepaalde vrij nodig tot de compressor begint te lopen.

8.3 Temperatuur instellen

Druk op de schakelaar ⑧ tot het gewenste temperatuurniveau is ingesteld. De laagste/grootste led is de koudste instelling. De hoogste/kleinste led is de warmste instelling. Van het LAST ste temperatuurniveau keert u door opnieuw indrukken van de toets ⑧ weer terug maar het eerste temperatuurniveau.

INSTRUCTIE

Het koelvermogen kan worden beinvloed door

de omgevingstemperatuur,
- de hoeveelheid levensmiddelen die geconserveerd dienen te worden,
- het aantal keren dat de deur worden geopend.

Als de omgevingstemperatuur 16^ tot 20^ bedraagt, dient u de koelkast ten minste op stand 2 te zetten.

8.4 Snelkoelfunctie instellen (alleen CRX 50, CRX 65, CRX 80)

LETOP!

• Gebruik de snelkoelfunctie alleen als het uitneembare vriesvak Niet geplaatst is. Anders bestaat het gevaar dat het vriesvak uiterst koud wordt en een condensatie van water aan de buitenkant van de koel-kast Niet verhinder kan worden. Bovendien zal het energieverbruik sterk stijgen.
• Houd er rekening mee dat flessen en dergelijkke door bevriezing kunnen springen.
• Houd er rekening mee dat het moeilijk is om de koelkastdeur onmid-dellijk na het sluiten te openen.

Het is möglichk om de koelkast met een snelkoelfunctie te gebruiken om diep-vriestemperaturen te bereiken.

Druk de toets langer dan 3 sin.

De led boven de toets ⑧ brandt.
Druk de toets © opniewu langer dan 3 sin, om de koelkast met de normale koelfunctie te gebruiken.

8.5 Wintermodus instellen (alleen CRX110ACDC, CRX140ACDC)

De wintermodus garandeert bij buitentemperaturen onder 16^ een optimal bedrijf:

Druk de toets langer dan 3 sin.
De koelkast schakelt in de wintermodus en de led boven de toets ⑧ brandt.
Druk de toets © opniewu langer dan 3 sin, om de koelkast met de normale koelfunctie te gebruiken.

8.6 Levensmiddelen conserveren

LET OPI!

• Conserveer geen warme levensmiddelen in het koelvak.
• Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.

INSTRUCTIE

Bewaar levensmiddelen die snel geuren en smaken opnemen, Zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes.

U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd van de levensmiddelen is doorgaans op de verpakking aangegeven.

Het koelvak is in verschillende zones verdeeld, die verschillende temperaturen haben:

• De koude zones bevinden zich direct boven de laden voor fruit en groente, zich bij dechterwand.

• Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht.

• Neem de volgende instructies bij het conserveren in acht:

• Vries producten die aan het ontdooien zijn of al ontdooid� in geen geval opnieuw in, maar nuttig deze zo snel möglichk.

• Wikkel de levensmiddelen in aluminium- of plasticfolie en stop ze in aflsuitbare bakken met deksel. Daardoor worden de aroma's, de substantie en deversheid better geconserveerd.

8.7 Vriesvak ontdooien

LETOP!

Gebruik geen mechanismisch gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroen voorwerpen. Een uitzondering geldt voor toestellen die door de fabrikant waaroor zijn vrijgegeven.

Ga als volgt te werk om de koelkast te ontdooien:

Neem de waren eruit.
Bewaar deze eventueel in een ander koeltoestel, zodate ze koud blijven.
Druk op de toets ① tot de koelkast uitschakelt.

Verstel het vergrendelingsmechanisme alleen bij een geopende deur. Bij gebruik bij een gesloten deur raakt het toestel beschadigd.

De koelkast beschicht over een vergrendelingsmechanisme (afb. 18 1, paginga 10) dat ook als transportbeveiliging dient. De volgende instellenen zijn möglichk:

• Lock (schijf tot de aanslag maar rechts draaien): de deur is gesloten en vergrendeld.
  Omde deur te openen trekt u de deurgreepaar boven en opent u de deur.
• Vent (schijf tot de aanslag maar links draaien): de deur is ieis geopend, maar wel vastgezet.
  Gebruik deze stand, als u het toestel langereijd buiten werkig stelt.

8.9 Koelkast uitschakelen en stilleggen

Als u de koelkast lange tjrd wilt stilleggen, gaat u als volgt te werk:

Druk op de toets ① tot de koelkast uitschakelt.
Koppel de aansluitkabels van de accu los of trek de stekker van de wisselstroom-leiding uit de gelijkrichter.

Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud" op pagina 171).
▶ Draai de vergrendelingsschijf (afb. 18 1, paging 10) tot de aanslag maar links ("Vent").
Sluit de deur tot deze vastklikt.
De deur blijft open en verhindert zo geurvorming.

8.10 Zekering verrangen (alleen CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Als de zekering in de wisselstroomsokkel defect is,kest u deze verrangen.

Haal het zekeringenvak (afb. 16 2, pagina 10) met een schroevendraier omhoog.
Vervang de zekering (250 V/4 A).
Sluit het zekeringenvak weir.

9 Reiniging en onderhoud

LET OP!

• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd können raken.
• Gebruik geen harde of scherpe gereedschappen om het ontdoolingsproces te versnellen.

Scheid het apparaat van het stroomnet, Alvorens het te reinigen en te verzorgen.
Reinig de koelkast regelmatig en als hij vuil is met een vochtige doeck.
Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.

Veeg de koelkast na de reiniging droog met een doek.
Verwijder regelmatig stof en vuil van de condensor.

10 Garantie

De wettelijk garantiepiode is van toepassing. Als het product defect is, wendt u zich tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoer

WAARSCHUWING! Gevaar voor kinderen!

Voor het afvoeren van uw oude koelkast:

Haak de deurenuit.
- Laat de aflegvlakken in de koelkast, zodat kinderen er Niet in+kunnen.

Laat het verpakkingsmaterialiaal indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

12 Storingen verhelpen

Betekenis van de rode led (afb. 6 2, pagina 4, afb. 7 2, pagina 5)

Bij functiestoringenlicht de led meerdere keren op. Het aantal impulsen hangt af van het type storing.

leder oplichten duurt steeds een kwart seconde. Na de série impulsen volgt een pauze. De reeks voor de storing worden om de vier seconden herhaald.

CRX50, CRX65, CRX80

Aantal impulsen	Storing	Mogelijk oorzaak
1	Laagspanning	De voedingsspanning ligt buiten het ingestelde bereik.
2	Overstroom ventilator	De ventilator belast de elektronische eenheid met meer dan 1 A.
	Te vele startpogingen	Compressor of ventilator�ijn binnen een korteperiode te vaak gestart.
3	Motor start nicht	De rotor zit vast. Het drukverschil in het koelsysteme is te hoog (>5 bar).
4	Te laag toerental	Bij te sterk belast koelsysteme kan het mini-male toerental van de motor van 1850 min-1niet worden aangehouden.
5	Te hove temperatuur van de elektronische eenheid	Bij te sterk belast koelsysteme of te hoge temperatuur worden de elektronische eenheid te heet.
Permanent	Fout temperatuursensor	Temperatuursensor defect

CRX110, CRX140

Aantal impulsen	Storing	Mogelijk oorzaak
1	Laagspanning	De voedingsspanning ligt buiten het ingestelde bereik.
2	Overstroom ventilator	De ventilator belast de elektronische eenheid metmeer dan 1 A.
3	Motor start nicht	De rotor zit vast. Het drukverschil in het koelsystem is te hoog (>5 bar).
4	Te laag toerental	Bij te sterk belast koelsystem kan het mini-male toerental van de motor van 1850 min-1niet worden aangehouden.
5	Te hoge temperatuur van de elektronische eenheid	Bij te sterk belast koelsysteme of te hoge temperatuur worden de elektronische eenheid te heet.
Permanent	Fout temperatuursensor	Temperatuursensor defect

Compressor loopt nicht (accuaansluiting)

Storing	Mogelijkke oorzaak	Oplossing
UKL=0 V	Onderbreking in de aansluitkabel accu - elektronica	Verbinding tot stand brengen
	Hoofdschakelaar defect (indien aan-wezig)	Hoofdschakelaar verrangen
	Extra leidingzekering doorgebrand (indien aanwezig)	Leidingzekering verrangen
UKL≤UAAN	Accuspanning te laag	Accu laden
Startpoging met UKL≤UAIT	Losse kabelverbinding Slecht contact (corrosie)	Verbinding tot stand brengen
	Accucapaciteit te gering	Accu verrangen
	Kabeldiameter te gering	Kabel verrangen (afb. 14,/DD, vagina 9)
Startpoging met UKL≥UAAN	Omgevingstemperatuur te hoog	-
	Be- en ontluchtung nicht voldoende	Koelkast anders zetten
	Condensor vuil	Condensor reinigen
Elektrische onderbre-king in de compressor:tussen de stiften	Compressor defect	Neem contact op met de klantenservice

U_KL Spanning tousen plus-en minklem van de elektronica

UaAN Inschakelspanning elektronica

Uuit Uitschakelspanning elektronica

Compressor loopt nicht (aansluiting op wisselspanning)

Storing	Mogelijkke oorzaak	Oplossing
Geen spanning	Onderbreking in de aansluitkabel	Verbinding tot stand brengen
	Hoofdschakelaar defect (indien aanwezig)	Hoofdschakelaar verrangen
	Extra leidingzekering doergebrand (indien aanwezig)	Leidingzekering verrangen
Spanning is voorhan-den, maar compressor loopt nicht	Omgevingstempoatuur te hoog	-
	Be- en ontluchting Niet voldoende	Koelkast anders zetten
	Condensor vuil	Condensor reinigen
Elektrische onderbre-king in de compressor:tussen de stiften	Compressor defect	Neem contact op met de klantenservice

Koelvermogen vermindert, binnentemperatuur stijgt

Storing	Mogelijk oorzaak	Oplossing
Compressor loopt lang/permanent	Omgevingstemperatuur te hoog	-
	Be- en ontluchting nicht voldoende	Koelkast anders zetten
	Condensor vuil	Condensor reinigen
	Ventilator defect	Ventilator verrangen
Compressor loopt zelden	Accucapaciteit uitgeput	Accu laden

Abnormale geluiden

Storing	Mogelijk oorzaak	Oplossing
Luid brommen	Component van het koelcircuit kan zich vrij trillen (licht gegen de wand aan)	Component voorzichtig ombruigen
	Vreemd voorwerpCUSussen koel-machine en wand geklemd	Vreemd voorwerp verwijderen
	Ventilatorgeluid	Ventilator verwangen

	CRX50	CRX65	CRX80
ACDC-modellen:DC-modellen:	CRX1050CRX0050	CRX1065CRX0065	CRX1080CRX0080
Opbergvolumekoelkastcompartment:	41,21	501	70,61
Opbergvolumevriezercompartment:	4,41	7,01	7,51
Totaal opbergvolume:	451	571	781
Aansluitspanning:	12 V=== of 24 V===100 - 240 V~ (alleen ACDC-modellen)
Gemiddeld opgenomenvermogen (wisselstroom)(alleen ACDC-modellen):	40 W	45 W	48 W
Nominale stroom12 V===24 V===100 V~ (alleen ACDC-modellen):240 V~ (alleen ACDC-modellen):	5,0A2,6A1,14A0,53A	5,5A2,8A1,22A0,58A	5,6A2,9A1,23A0,56A
KoeltemperatuurbereikKoelkast:Vriesvak:Snelkoelfunctie (zonderscheidingswand):	+3 °C tot +12 °C-15 °C tot -5 °Cmaximaal -6 °C± 2 °C
Klimaatklasse:	T
Luchtvochtigheid:	maximaal 90%
Kortstondige Kanteling:	maximaal 30°
Max. druk:	LD 11 bar/HD 25 bar
Drijfgas:	\( C_5H_{10} \)
Koudemiddel:	R134a
Koudemiddelhoeveelheid:	38 g	42 g	48 g
\( CO_2 \)-equivalent:	0,054 t	0,060 t	0,069 t
Aardopwarmingsvermogen (GWP):	1430
Afmetingen:	afb. 19,网页a 11	afb. 20,网页a 11	afb. 21,网页a 11
Gewicht:	17 kg	19 kg	21 kg
Keurmerk/certificaat:	CE E4

	CRX110	CRX140
ACDC-modellen:DC-modellen:	CRX110CRX0110	CRX1140
Opbergvolumekoelkastcompartment:	98 I	124 I
Opbergvolume vriezercompartment:	9,5 I	11 I
Totaal opbergvolume:	107,5 I	135 I
Aansluitspanning:	12 V- of 24 V-100 - 240 V~ (alleen ACDC-modellen)
Gemiddeld opgenomen vermogen(wisselstroom)(alleen ACDC-modellen):	50 W	65 W
Nominale stroom12 V-:	6,2 A	7,7 A
24 V-:	3,0 A	3,6 A
100 V~ (alleen ACDC-modellen):	0,82 A	0,95 A
240 V~ (alleen ACDC-modellen):	0,34 A	0,4 A
KoeltemperatuurbereikKoelkast:	+3 °C tot +12 °C-18 °C tot -6 °C
Vriesvak:
Instelleningen wintermodus(alleen ACDC-modellen):	-	5 W verwarming,verwarmt alleen, als decompressor nicht loopt
Klimaatklasse:	T
Luchtvochtigheid:	maximaal 90%
Kortstondige Kanteling:	maximaal 30°
Max. druk:	LD 11 bar/HD 25 bar
Drijfgas:	C5H10
Koudemiddel:	R134a
Koudemittelhoeveelheid:	47 g	50 g
CO2-equivalent:	0,067 t	0,072 t
Aardopwarmingsvermogen (GWP):	1430
Afmetingen:	afb. 22, paging 12	afb. 23, paging 12
Gewicht:	27,6 kg	30,6 kg
Keurmerk/certificaat:	CE E4

Bevat gefluoreerde broeikasgassen

Hermetisch afgesloten apparatusur
