INSTRUKCJA OBSŁUGI CRX-50E DOMETIC

PL Lodówka kompresorowa

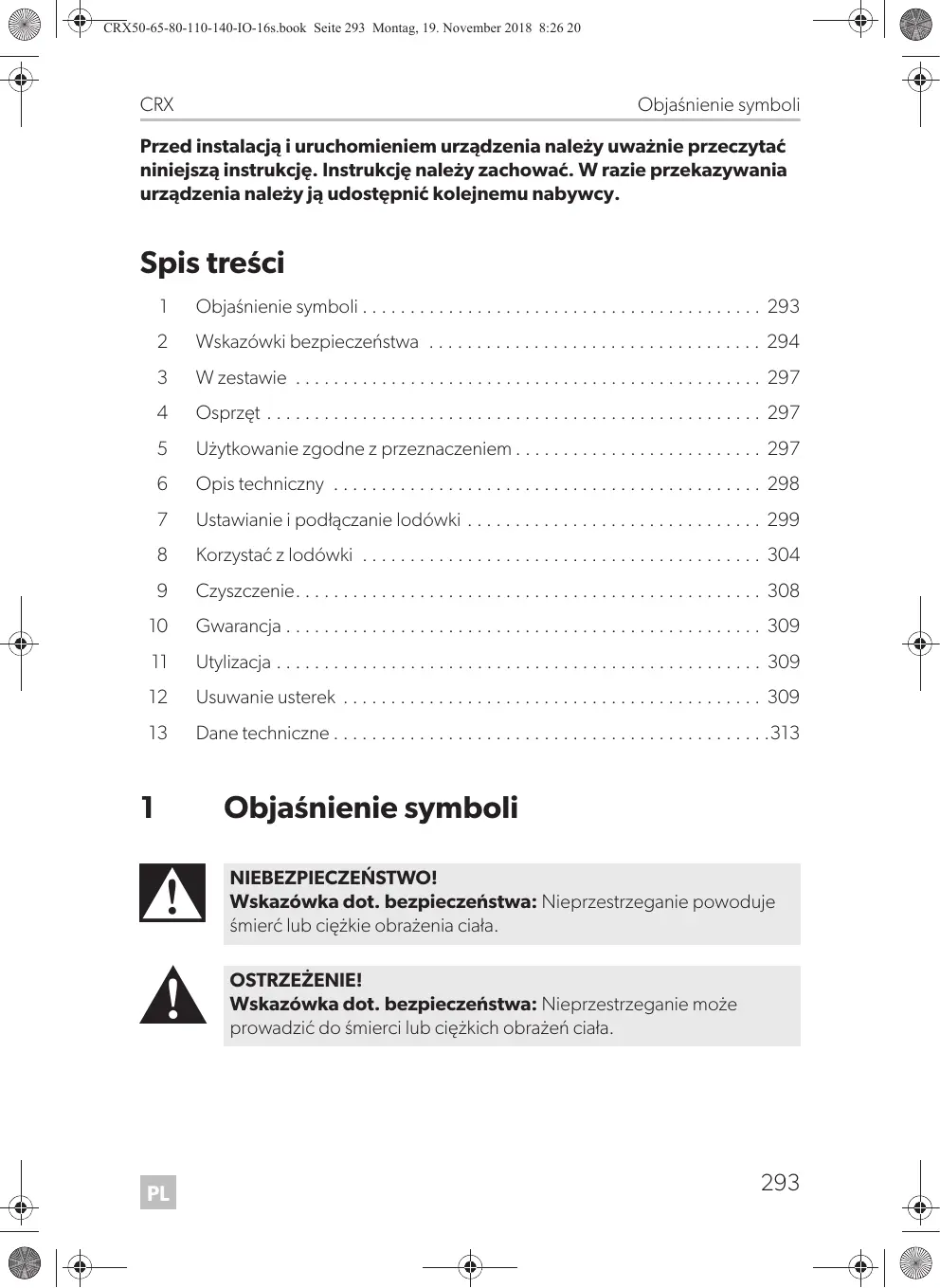

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

Objaśnienie symboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 293

Wskazówki bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294

Użytkowanie zgodne z przeznaczeniem . . . . . . . . . . . . . . . . . . . . . . . . . . 297

Opis techniczny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 298

Ustawianie i podłączanie lodówki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299

PL Objaśnienie symboli NIEBEZPIECZEŃSTWO! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie powoduje śmierć lub ciężkie obrażenia ciała. OSTRZEŻENIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Wskazówki bezpieczeństwa

CRX OSTROŻNIE! Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała. UWAGA! Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu. WSKAZÓWKA Informacje uzupełniające dot. obsługi produktu.

Wskazówki bezpieczeństwa

Producent nie odpowiada za szkody spowodowane: • błędami powstałymi w trakcie montażu lub podłączania • uszkodzeniami produktu wywołanymi czynnikami mechanicznymi i niewłaściwym napięciem zasilania • zmianami dokonanymi w produkcie bez wyraźnej zgody producenta • użytkowaniem w celach innych niż opisane w niniejszej instrukcji

Ogólne bezpieczeństwo

• W łodziach: W przypadku zasilania sieciowego należy bezwzględnie pamiętać o zabezpieczeniu zasilania za pomocą bezpiecznika różnicowoprądowego.

• Wykonanie instalacji w pomieszczeniach wilgotnych oraz w obszarach wystawionych na działanie wody należy zlecać wyłącznie specjalistom. • Nie wolno uruchamiać urządzenia, jeśli ma ono widoczne uszkodzenia. • Gdy przewód przyłączeniowy ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Wskazówki bezpieczeństwa • Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo. • Dzieci od 8 roku życia i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą użytkować to urządzenie jedynie pod nadzorem innej osoby bądź uzyskania od niej informacji dotyczących bezpiecznego użytkowania i wynikających z tego zagrożeń. • Nie mogą one również czyścić i konserwować go bez nadzoru. • Dopilnować, by dzieci nie bawiły się urządzeniem. • Urządzenie należy stosować i przechowywać poza zasięgiem dzieci poniżej 8 roku życia. • W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.

• Niebezpieczeństwo zgniecenia! Nie dotykać zawiasu. • Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach.

• Należy porównać dane dotyczące napięcia na tabliczce znamionowej z dostępnym źródłem zasilania. • Wtyczki nie wolno nigdy wyciągać z gniazdka, ciągnąc za przewód przyłączeniowy. • Jeśli przenośna lodówka jest podłączona do gniazdka DC: Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora. • Jeśli przenośna lodówka jest podłączona do gniazdka DC: Wyłączając silnik odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować. • Ta lodówka nie nadaje się do przechowywania substancji drażniących lub zawierających rozpuszczalniki. • Otwór odpływowy zawsze utrzymywać w czystym stanie. • W żadnym wypadku nie otwierać obiegu chłodzenia. • Nigdy nie transportować urządzenia w pozycji poziomej, aby nie doszło do wycieku oleju z kompresora.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Wskazówki bezpieczeństwa

• Podczas transportowania uważać, aby nie uszkodzić obiegu chłodzenia. Czynnik chłodzący w obiegu chłodzenia jest łatwopalny. W razie uszkodzenia obiegu chłodzenia: – Unikać otwartego ognia i iskier. – Dobrze wietrzyć pomieszczenie. • Urządzenie należy ustawić w suchym miejscu, zabezpieczonym przed zachlapaniem.

Bezpieczeństwo podczas eksploatacji urządzenia

• Nigdy nie chwytać gołymi rękami nieosłoniętych przewodów. Dotyczy to przede wszystkim zasilania z sieci prądu przemiennego. OSTROŻNIE! • Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche. • Po podłączeniu urządzenia do akumulatora upewnić się, czy artykuły spożywcze nie mają kontaktu z elektrolitem.

• Wewnątrz lodówki nie można używać żadnych urządzeń elektrycznych za wyjątkiem urządzeń zalecanych przez producenta. • Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.). • Niebezpieczeństwo przegrzania! Należy pamiętać, że ciepło powstające przy eksploatacji musi być odpowiednio odprowadzane. Należy zadbać o to, aby urządzenie stało w odpowiedniej odległości od ścian lub przedmiotów, tak by możliwa była cyrkulacja powietrza. • Należy uważać, aby nie zakrywać otworów wentylacyjnych. • Nie należy wypełniać wewnętrznego pojemnika cieczami lub lodem. • Nigdy nie należy zanurzać urządzenia w wodzie. • Należy chronić urządzenie i przewody przed gorącem i wilgocią. • Zwracać uwagę, aby produkty spożywcze nie dotykały ścian komory chłodniczej.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX W zestawie

Instrukcja montażu i obsługi

Elementy dostępne jako akcesoria (nieobjęte zakresem dostawy): Nazwa

Nadaje się dla CRX50DC, CRX65DC, CRX80DC i CRX110DC. Przekształca napięcie wejściowe z zakresu od 100 do 240 Vw na 12 Vg lub 24 Vg, co umożliwia podłączenie lodówki do sieci prądu przemiennego.

Ramki do montażu płaskiego i ramki standardowe są dostępne dla wszystkich modeli CRX.

W razie pytań należy kontaktować się bezpośrednio z przedstawicielem lub z centrum obsługi klienta.

Użytkowanie zgodne z przeznaczeniem

Lodówka jest przeznaczona do montażu w samochodach campingowych, przyczepach campingowych lub na łodziach. Zaleca się instalowanie jednostki w stałej pozycji. Nadaje się ona wyłącznie do instalacji we wnęce. Po montażu dostęp powinien być możliwy wyłącznie od przodu urządzenia. Lodówka nadaje się wyłącznie do chłodzenia, mrożenia i przechowywania produktów spożywczych. Lodówka nie zapewnia właściwych warunków do prawidłowego przechowywania lekarstw.

PL OSTROŻNIE! Zagrożenie zdrowia! Należy sprawdzić, czy moc chłodnica lodówki jest zgodna z wymaganiami produktów spożywczych, które podlegają schłodzeniu.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Opis techniczny

Urządzenia chłodnicze CoolMatic serii CRX mogą schładzać produkty spożywcze i utrzymywać je w niskiej temperaturze. W zamrażalniku artykuły są mrożone. Gdy lodówka jest używana bez zamrażarki, produkty zamrożone mogą być w niej przechowywane krótkotrwale dzięki funkcji szybkiego schładzania. Wszystkie materiały, z których wykonano lodówkę, są bezpieczne dla artykułów spożywczych. Obieg chłodzenia jest bezobsługowy. Temperaturę ustawia się na panelu sterowania z lewej strony wewnątrz lodówki. CRX50, CRX65, CRX80: Do wyboru są cztery zakresy temperatury od +3 °C do +12 °C oraz funkcja szybkiego schładzania. CRX110, CRX140: Do wyboru są cztery zakresy temperatur od +3 °C do +12 °C. CRX110ACDC, CRX140ACDC: Do wyboru są cztery zakresy temperatur od +3 °C do +12 °C oraz tryb zimowy.

Elementy obsługi wewnątrz lodówki

Różne typy lodówki przedstawiono na poniższych rysunkach: • CRX50: rys. 1, strona 2 • CRX65: rys. 2, strona 2 • CRX80: rys. 3, strona 3 • CRX110: rys. 4, strona 3 • CRX140: rys. 5, strona 4 Nr

Zamrażalnik (wyjmowany: tylko CRX50, CRX65, CRX80)

Kratka (składana, umożliwiająca wstawienie butelek do komory chłodniczej)

Powierzchnia przechowywania

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Ustawianie i podłączanie lodówki Nr

Mocowanie butelek (do wstawiania butelek w półkę drzwiową)

Półka z pokrywą (składana)

Nr na rys. 6, strona 4, Objaśnienie rys. 7, strona 5 1

Czujnik IR do włączania i wyłączania oświetlenia wewnętrznego

LED: Wskaźnik serwisowy

LED Niebieski: Kompresor pracuje LED Pomarańczowy: Kompresor wyłączony

Przycisk wyboru temperatury

LED: Funkcja szybkiego chłodzenia włączona (CRX50, CRX65, CRX80) LED: Tryb zimowy włączony (CRX110ACDC, CRX140ACDC)

Diody LED: Poziomy temperatury

Ustawianie i podłączanie lodówki

Wskazówki bezpieczeństwa dotyczące instalacji na łodziach

Podczas instalacji na łodziach należy przestrzegać następujących wskazówek:

D PL NIEBEZPIECZEŃSTWO! W przypadku zasilania sieciowego należy bezwzględnie zadbać o zabezpieczenie bezpiecznikiem różnicowoprądowym!

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Ustawianie i podłączanie lodówki

A CRX UWAGA! • Urządzenie chłodzące toleruje krótkotrwałe pochylenia o wartości 30°, na przykład na łodziach. Podczas ustawiania urządzenia chłodzącego należy zwrócić uwagę, by zostało ono zamocowane przy uwzględnieniu tych założeń. W przypadku pytań dotyczących instalacji prosimy o kontakt ze sprzedawcą. • Zainstalować urządzenie chłodzące, tak by generowane ciepłe powietrze mogło odpływać bez przeszkód (albo w górę albo na boki, rys. 8, strona 6). • Urządzenie chłodzące zaprojektowano do eksploatacji w temperaturach otoczenia od +16 °C do +43 °C. • CRX110ACDC, CRX140ACDC: W trybie zimowym urządzenie chłodzące można eksploatować w temperaturach otoczenia między +10 °C do +16 °C.

Wskazówki dotyczące ustawienia lodówki

Podczas ustawiania należy stosować się do poniższych wskazówek: • Ustawić lodówkę tak, aby możliwy był swobodny odpływ ogrzanego powietrza (do góry albo na boki rys. 8, strona 6). Legenda do rys. 8, strona 6 Nr

Zimne powietrze dopływające

Ciepłe powietrze powrotne

Odstęp nad, jeśli do góry lub na bok nie może być cyrkulowana wystarczająca ilość powietrza powrotnego

• Należy uwzględnić następujące wymiary montażowe:

Wymiary szer. x wys. x gł. (mm)

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Ustawianie i podłączanie lodówki

• Nie zakrywać otworów w obudowie (np. otworów wentylacyjnych) lub w strukturze montażowej. • Podczas normalnej pracy lodówki powstaje kondensat. Kondensat można regularnie wycierać na podłodze lodówki lub spuszczać przez odpływ w podłodze lodówki (patrz rozdz. „Montowanie odpływu wody (opcjonalnie)” na stronie 301).

Montowanie odpływu wody (opcjonalnie)

➤ Podłączyć wąż o średnicy wewnętrznej 10 mm (poza zestawem) do odpływu wody. ➤ Położyć lodówkę na bok, zapewniając dostępność lodówki od spodu. ➤ Zamontować odpływ wody (rys. 9 2, strona 7), ustawiając go względem przodu lub tyłu, zgodnie z żądanym kierunkiem odpływu. ➤ Usunąć korek odpływu wody (rys. 9 1, strona 7) z wnętrza lodówki.

W celu instalacji lodówki należy wykonać następujące kroki: ➤ Jeśli skropliny mają być odprowadzane przez wąż: zamontować (patrz rozdz. „Montowanie odpływu wody (opcjonalnie)” na stronie 301). ➤ Zwolnić zabezpieczenie transportowe (rozdz. „Zwalnianie mechanizmu blokującego” na stronie 307). ➤ Otworzyć drzwi lodówki. ➤ Poluzować zaślepki (rys. 0 2, strona 7). ➤ Przesunąć szafę do wnęki. ➤ Przymocować lodówkę za pomocą odpowiednich śrub (rys. 0 1, strona 7). ➤ Wcisnąć zaślepki (rys. 0 2, strona 7) w otwory.

Przełożenie zawiasu drzwiowego

Istnieje możliwość zmiany położenia zawiasów, dzięki czemu drzwi będą się otwierały w lewo zamiast w prawo. ➤ W celu zmiany położenia zawiasów należy postępować zgodnie ze wskazówkami zawartymi w punktach od rys. a, strona 8 do rys. c, strona 8.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Ustawianie i podłączanie lodówki

CRX Podłączanie lodówki do napięcia stałego

A UWAGA! • Aby uniknąć strat napięcia i mocy, należy zastosować możliwie krótki i nieprzerwany kabel przyłączeniowy. Ponadto należy unikać korzystania z dodatkowych przełączników, wtyczek i puszek rozgałęźnych. • Przed ładowaniem akumulatora za pomocą ładowarki odłączyć od niego urządzenie lub inne odbiorniki prądu. Przepięcia mogą uszkodzić elektronikę urządzeń.

Te lodówki można zasilać napięciem stałym 12 V lub 24 V. Lodówkę wyposażono w zabezpieczenie chroniące przed nieprawidłowym połączeniem biegunów przy podłączeniu akumulatora oraz przed zwarciem. Jeśli napięcie jest niewystarczające, w celu ochrony akumulatora lodówka wyłącza się automatycznie (zob. poniższa tabela). 12 V

24 V Napięcie wyłączenia

22,8 V Napięcie ponownego włączenia

➤ Średnicę kabla określa się w zależności od jego długości zgodnie z rys. d, strona 9. Legenda do rys. d, strona 9: Oś współrzędnych

UWAGA! Podczas wymiany należy pamiętać o właściwym położeniu biegunów.

➤ Przed uruchomieniem urządzenia sprawdzić, czy wartości napięcia roboczego i napięcia akumulatora są takie same (zob. tabliczka znamionowa). ➤ Podłączyć lodówkę do gniazda z z bezpiecznikiem przy 15 A (przy 12 V) lub 7,5 A (przy 24 V) (rys. e 1, strona 9). ➤ Połączyć czerwony kabel (rys. e rd, strona 9) z biegunem dodatnim akumulatora.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Ustawianie i podłączanie lodówki

➤ Połączyć czarny kabel (rys. e bk, strona 9) z biegunem ujemnym akumulatora.

D Podłączyć lodówkę do sieci prądu przemiennego NIEBEZPIECZEŃSTWO! Zagrożenie życia! • Nie wolno manipulować wtyczkami i wyłącznikami wilgotnymi rękami lub stojąc na mokrej powierzchni. • W przypadku korzystania z lodówki na łodzi przy zastosowaniu przyłącza lądowego do sieci napięcia przemiennego konieczne jest włączenie bezpiecznika różnicowoprądowego pomiędzy lodówką a tą siecią. Wówczas należy skorzystać z porady specjalisty.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC Podczas podłączania lodówki do napięcia przemiennego należy postępować w następujący sposób: ➤ Włożyć wtyczkę do gniazda prądu przemiennego (rys. f 1, strona 10). CRX50DC, CRX65DC, CRX80DC, CRX110DC Lodówkę można podłączyć do sieci prądu przemiennego 100 – 240 Vw, jeśli w użyciu jest prostownik MPS35 (akcesoria). Prostownik MPS 35 posiada układ wyboru priorytetu zasilania sieciowego, który chroni podłączony akumulator. W przypadku podłączenia do sieci 100 – 240 Vw prostownik automatycznie przełącza się z zasilania bateryjnego na zasilanie sieciowe. Jeśli lodówka zostanie odłączona od sieci 100 – 240 Vw, prostownik sieciowy automatycznie przełączy się ponownie na zasilanie bateryjne. Tryb sieciowy realizowany za pomocą prostownika sieciowego zawsze ma priorytet nad trybem bateryjnym. Podczas podłączania lodówki do napięcia przemiennego należy postępować w następujący sposób: ➤ Przymocować prostownik z tyłu do lodówki. ➤ Podłączyć prostownik zgodnie z rys. g, strona 10. ➤ Podłączyć lodówkę do prostownika (rys. g 2, strona 10): – czerwony kabel: biegun dodatni akumulatora – czarny kabel: Biegun ujemny akumulatora ➤ Włożyć wtyczkę do gniazda AC (rys. g 1, strona 10).

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Korzystać z lodówki

CRX Korzystać z lodówki

Lodówka umożliwia konserwowanie świeżych artykułów spożywczych. Ponadto umieszczony w niej zamrażalnik daje możliwość konserwacji i mrożenia świeżej żywności.

UWAGA! • Do lodówki nie można wkładać żadnych urządzeń elektrycznych. Wyjątek stanowią urządzenia dopuszczone przez producenta. • Należy uważać, by nie ochładzać nadmiernie napojów lub potraw w szklanych pojemnikach. Podczas zamrażania napoje i płynne potrawy zwiększają swoją objętość, co może spowodować uszkodzenie szklanych pojemników. • Artykuły spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub w odpowiednich pojemnikach. • Należy uważać, aby w lodówce znajdowały się tylko przedmioty lub produkty, które mogą być chłodzone do wybranej temperatury. WSKAZÓWKA • Przed pierwszym użyciem lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 308). • Unikać gwałtownego zamykania pokrywy zamrażarki. • Nie wyciągać ścianki rozdzielającej, jeśli w zamrażarce znajduje się lód. • Nie usuwać membrany panelu sterującego podczas eksploatacji lodówki.

Rady dotyczące oszczędzania energii

• Wybrać miejsce z dobrą wentylacją, chronione przed promieniami słonecznymi. • Ciepłe potrawy przed wstawieniem do lodówki najpierw schłodzić. • Nie otwierać lodówki częściej niż jest to konieczne. Gdy drzwi pozostają otwarte przez ponad 5 minut, światło zaczyna migać. • Nie zostawiać drzwi otwartych na dłużej niż jest to konieczne. • Rozmrozić lodówkę po wytworzeniu się warstwy lodu. • Unikać zbyt niskiej temperatury wewnętrznej. • Regularnie usuwać ze skraplacza kurz i inne zanieczyszczenia.

➤ Włączyć lodówkę, naciskając przycisk

WSKAZÓWKA Po włączeniu lodówka potrzebuje chwilę czasu do uruchomienia kompresora.

Ustawianie temperatury

➤ Naciskać przycisk tyle razy, aż zostanie ustawiony żądany poziom temperatury. Najniższa/największa dioda LED oznacza najniższą temperaturę. Najwyższa/najmniejsza dioda LED oznacza najwyższą temperaturę. Po ponownym naciśnięciu przycisku przy ostatnim poziomie temperatury następuje powrót do pierwszego poziomu temperatury.

A WSKAZÓWKA Na wydajność chłodzenia wpływa • temperatura otoczenia, • ilość konserwowanych artykułów spożywczych, • częstotliwość otwierania drzwi. Gdy temperatura otoczenia wynosi od 16 °C do 20 °C, należy ustawić lodówkę przynajmniej na poziomie 2.

Ustawianie funkcji szybkiego schładzania (tylko CRX50, CRX65, CRX80) UWAGA! • Z funkcji szybkiego chłodzenia korzystać tylko wtedy, gdy nie została wstawiona wyjmowana zamrażarka. W przeciwnym razie istnieje ryzyko, że zamrażarka zostanie maksymalnie schłodzona i na zewnętrznej stronie lodówki będzie powstawał kondensat. Oprócz tego nastąpi silny wzrost zużycia energii. • Należy pamiętać, że butelki i inne pojemniki podczas zamrażania mogą pęknąć. • Należy pamiętać, że drzwi lodówki bezpośrednio po ich zamknięciu otwierają się z trudem.

Można wykorzystywać funkcję szybkiego schładzania do szybkiego osiągania temperatur mrożenia. ➤ Wcisnąć przycisk

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Korzystać z lodówki

✓ Zapali się dioda LED nad przyciskiem

➤ Ponownie wcisnąć przycisk na ponad 3 sekundy, aby przełączyć lodówkę na tryb normalnego chłodzenia.

Ustawianie trybu zimowego (tylko CRX110ACDC, CRX140ACDC)

Tryb zimowy zapewnia optymalną eksploatację w temperaturze otoczenia poniżej 16 °C. ➤ Wcisnąć przycisk

✓ Lodówka przełącza się na tryb zimowy i świeci się lampka LED nad przyciskiem . ➤ Ponownie wcisnąć przycisk na ponad 3 sekundy, aby przełączyć lodówkę na tryb normalnego chłodzenia.

A I Konserwowanie artykułów spożywczych UWAGA! • Nie wolno konserwować w komorze chłodzącej ciepłych artykułów spożywczych. • Nie należy wstawiać do zamrażarki szklanych pojemników z płynami. WSKAZÓWKA Artykuły spożywcze, które łatwo pochłaniają smaki i zapachy, a także płyny i produkty o wysokiej zawartości alkoholu należy przechowywać w szczelnych pojemnikach.

W komorze chłodzącej można konserwować artykuły spożywcze. Czas konserwacji zwykle jest podany na opakowaniu. Komora chłodząca dzieli się na różne strefy, w których panują różne temperatury: • Chłodniejsze strefy znajdują się bezpośrednio nad szufladą na owoce i warzywa, w pobliżu ściany tylnej. • Konieczne jest uwzględnianie informacji o temperaturach i terminach przydatności umieszczonych na opakowaniach.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Korzystać z lodówki

• Podczas konserwacji należy stosować się do następujących wskazówek: – Nie należy zamrażać produktów, które są rozmrażane lub rozmrożone; należy spożyć je jak najszybciej. – Zawijać artykuły spożywcze w folię aluminiową lub polietylenową i zamykać w pojemniki z pokrywą. Pozwoli to lepiej zakonserwować aromat, wygląd i świeżość artykułów.

A Rozmrażanie zamrażarki UWAGA! Do usuwania warstw lodu i do oddzielania mocno zamrożonych artykułów od powierzchni zamrażarki nie wolno używać mechanicznych narzędzi. Wyjątek stanowią urządzenia dopuszczone przez producenta.

Aby odszronić lodówkę, należy postępować w następujący sposób: ➤ Wyjąć chłodzone produkty. ➤ Następnie włożyć je do innego urządzenia chłodniczego, tak aby pozostały zimne. ➤ Wcisnąć przycisk

, aż lodówka się wyłączy.

➤ Całkowicie otworzyć drzwi.

A Zwalnianie mechanizmu blokującego UWAGA! Mechanizm blokujący należy przestawiać tylko przy otwartych drzwiach. Używanie przy zamkniętych drzwiach spowoduje uszkodzenie urządzenia.

Lodówka ma mechanizm blokujący (rys. h 1, strona 10), który pełni funkcję zabezpieczenia transportowego. Możliwe są następujące ustawienia: • Lock (przekręcić koło do oporu w prawo): Drzwi zostają zamknięte i zabezpieczone. W celu otwarcia drzwi należy pociągnąć uchwyt do góry i otworzyć drzwi. • Vent (przekręcić koło do oporu w lewo): Drzwi zostają lekko otwarte, ale unieruchomione. Pozycję tę stosuje się w przypadku wyłączenia urządzenia na dłuższy czas.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Czyszczenie

CRX Wyłączanie lodówki

W przypadku wyłączenia lodówki na dłuższy czas należy postępować w następujący sposób: ➤ Wcisnąć przycisk

, aż lodówka się wyłączy.

➤ Odłączyć przewód przyłączeniowy od akumulatora lub wyciągnąć wtyczkę przewodu prądu przemiennego z prostownika. ➤ Oczyścić lodówkę (zob. rozdz. „Czyszczenie” na stronie 308). ➤ Przekręcić koło blokujące (rys. h 1, strona 10) do momentu uzyskania oporu w lewo („Vent”). ➤ Zamykać drzwi do momentu ich zablokowania. ✓ Drzwi pozostają otwarte, co zapobiega wytwarzaniu się zapachów.

Wymiana bezpiecznika (tylko CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Uszkodzony bezpiecznik cokołu prądu przemiennego można wymienić. ➤ Śrubokrętem podważyć przegrodę na bezpiecznik (rys. f 2, strona 10). ➤ Wymienić bezpiecznik (250 V/4 A). ➤ Zamknąć przegrodę na bezpiecznik.

A Czyszczenie UWAGA! • Do czyszczenia nie należy używać ostrych środków czyszczących ani twardych przedmiotów, gdyż mogą one uszkodzić lodówkę. • Nie używać twardych lub ostrych narzędzi w celu przyspieszenia procesu odszraniania.

➤ Przed czyszczeniem i konserwacją odłączyć urządzenie od źródła zasilania. ➤ Czyścić lodówkę regularnie wilgotną ściereczką, kiedy tylko pojawią się zabrudzenia. ➤ Należy uważać, aby woda nie dostała się do uszczelek. Może to spowodować uszkodzenie elektroniki.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Gwarancja

➤ Po wyczyszczeniu wytrzeć lodówkę do sucha ściereczką. ➤ Regularnie usuwać ze skraplacza kurz i inne zanieczyszczenia.

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu. W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie: • kopii rachunku z datą zakupu, • informacji o przyczynie reklamacji lub opisu wady.

Utylizacja OSTRZEŻENIE! Uwaga na dzieci! Przed utylizacją zużytej lodówki: • Zdjąć drzwi. • Pozostawić elementy do przechowywania produktów w lodówce tak, aby dzieci nie mogły się po nich wspinać.

➤ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

M Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

Znaczenie czerwonej lampki LED (rys. 6 2, strona 4, rys. 7 2, strona 5) W przypadku wystąpienia błędów w pracy lodówki dioda LED zaświeca się kilkakrotnie. Liczba impulsów zależy od rodzaju błędu. Dioda zaświeca się każdorazowo na jedną czwartą sekundy. Po serii impulsów następuje przerwa. Sekwencja sygnalizująca błąd jest powtarzana co cztery sekundy.

CRX CRX50, CRX65, CRX80 Liczba impulsów świetlnych

Napięcie zasilające znajduje się poza ustawionym zakresem.

Prąd przetężeniowy wentylatora

Wentylator obciąża jednostkę elektroniki natężeniem wynoszącym ponad 1 A.

Zbyt dużo prób urucho- Sprężarka lub wentylator były uruchamiane mienia zbyt często w krótkim czasie. 3

Silnik nie uruchamia się

Wirnik jest mocno osadzony. Różnica ciśnień w systemie chłodzenia jest za wysoka (> 5 barów).

Za mała liczba obrotów

W przypadku zbyt silnie obciążonego systemu chłodzenia nie da się utrzymywać minimalnej liczby obrotów silnika wynoszącej 1850 min-1.

Za wysoka temperatura w jednostce elektronicznej

W przypadku zbyt silnie obciążonego systemu chłodzenia lub zbyt wysokiej temperatury elektronika za bardzo się nagrzewa.

Błąd czujnika temperatury

Uszkodzony czujnik temperatury

CRX110, CRX140 Liczba impulsów świetlnych

Napięcie zasilające znajduje się poza ustawionym zakresem.

Prąd przetężeniowy wentylatora

Wentylator obciąża jednostkę elektroniki natężeniem wynoszącym ponad 1 A.

Silnik nie uruchamia się

Wirnik jest mocno osadzony. Różnica ciśnień w systemie chłodzenia jest za wysoka (> 5 barów).

Liczba impulsów świetlnych

Za mała liczba obrotów

W przypadku zbyt silnie obciążonego systemu chłodzenia nie da się utrzymywać minimalnej liczby obrotów silnika wynoszącej 1850 min-1.

Za wysoka temperatura w jednostce elektronicznej

W przypadku zbyt silnie obciążonego systemu chłodzenia lub zbyt wysokiej temperatury elektronika za bardzo się nagrzewa.

Błąd czujnika temperatury

Uszkodzony czujnik temperatury

Kompresor nie pracuje (podłączenie akumulatora) Zakłócenie

UZA = 0 V Przerwanie w przewodzie przyłączeniowym akumulator – elektronika

Uszkodzony wyłącznik główny (jeśli istnieje)

Wymienić wyłącznik główny

Przepalone dodatkowe zabezpiecze- Wymienić zabezpieczenie przewodu (jeśli istnieje) nie przewodu UZA ≤ UWŁ

Za niskie napięcie w akumulatorze

Naładować akumulator

Próba uruchomienia z UZA ≤ UWYŁ

Luźne połączenie kablowe Zły zestyk (korozja)

Za mała pojemność akumulatora

Za mała średnica kabla

Wymiana kabla (rys. d, strona 9)

Za wysoka temperatura otoczenia

Niewystarczająca wentylacja

Zabrudzony kondensator

Wyczyścić kondensator

Próba uruchomienia z UZA ≥ UWŁ

Przerwany obwód elek- Uszkodzony kompresor tryczny pomiędzy stykami w sprężarce

PL Prosimy skontaktować się z działem obsługi klienta

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Usuwanie usterek

CRX UZA Napięcie pomiędzy zaciskiem plus a zaciskiem minus w układzie elektronicznym

Napięcie włączenia w układzie elektronicznym

Napięcie wyłączenia w układzie elektronicznym

Kompresor nie pracuje (podłączenie do napięcia zmiennego) Zakłócenie

Przerwanie w przewodzie przyłączeniowym

Uszkodzony wyłącznik główny (jeśli istnieje)

Wymienić wyłącznik główny

Przepalone dodatkowe zabezpiecze- Wymienić zabezpieczenie przewodu (jeśli istnieje) nie przewodu Napięcie jest odpoZa wysoka temperatura otoczenia wiednie, jednakże komNiewystarczająca wentylacja presor nie pracuje Zabrudzony kondensator

Przerwany obwód elek- Uszkodzony kompresor tryczny pomiędzy stykami w sprężarce

Prosimy skontaktować się z działem obsługi klienta

Przestawić lodówkę Wyczyścić kondensator

Wydajność chłodzenia maleje, temperatura wewnętrzna rośnie Zakłócenie

Sprężarka pracuje za długo/bez przerwy

Za wysoka temperatura otoczenia

Niewystarczająca wentylacja

Zabrudzony kondensator

Wyczyścić kondensator

Uszkodzony wentylator

Rozładowany akumulator

Naładować akumulator

Sprężarka pracuje rzadko

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Dane techniczne

Niestandardowe szumy Zakłócenie

Element konstrukcyjny obiegu chłodzenia nie może wykonywać swobodnie ruchu drgającego (przylega do ścianki)

Odgięcie elementu konstrukcyjnego przy zachowaniu ostrożności

Zakleszczone ciało obce pomiędzy lodówką a ścianą

Dane techniczne CRX50

Pojemność zamrażarki:

Pojemność całkowita:

12 Vg lub 24 Vg 100 – 240 Vw (tylko modele ACDC)

Średni pobór mocy (prąd przemienny) (tylko modele ACDC):

0,56 A Zakres temperatur chłodzenia Lodówka: Zamrażalnik: Szybkie chłodzenie (bez ścianki działowej): Klasa klimatyczna:

+3 °C do +12 °C –15 °C do –5 °C maksymalnie –6 °C ± 2 °C T

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Dane techniczne

Wilgotność powietrza:

Krótkotrwały przechył:

Ilość czynnika chłodniczego: Ekwiwalent CO2:

Potencjał tworzenia efektu cieplarnianego (GWP): Wymiary: Waga:

1430 rys. i, strona 11 rys. j, strona 11 rys. k, strona 11 17 kg

Pojemność całkowita:

12 Vg lub 24 Vg 100 – 240 Vw (tylko modele ACDC)

Średni pobór mocy (prąd przemienny) (tylko modele ACDC):

Zakres temperatur chłodzenia Lodówka: Zamrażalnik: Ustawienie trybu zimowego (tylko modele ACDC):

+3 °C do +12 °C –18 °C do –6 °C –

Ogrzewanie 5 W, ogrzewa tylko wtedy, gdy nie prasuje kompresor

T Wilgotność powietrza:

Krótkotrwały przechył:

Ilość czynnika chłodniczego: Ekwiwalent CO2:

Potencjał tworzenia efektu cieplarnianego (GWP): Wymiary: Waga: Kontrola/certyfikat:

1430 rys. l, strona 12

Zawiera fluorowane gazy cieplarniane Hermetycznie zamknięte urządzenie
