Produkttype	Bærbar kjøleskap
Merke	Dometic
Modell	CRX-50E
Dimensjoner (L x H x D)	390 x 544 x 550 mm
Vekt	17 kg
Total kapasitet	45 liter
Kjøleskapsromskapasitet	41,2 liter
Fryseromskapasitet	4,4 liter
Strømforsyning	12 V eller 24 V DC (DC-modell); 100-240 V~ (ACDC-modell)
Nominell strøm (12 V)	5,0 A
Nominell strøm (24 V)	2,6 A
Temperaturområde kjøleskapsrom	+3 °C til +12 °C
Temperaturområde fryserom	-15 °C til -5 °C (maks -6 °C ± 2 °C)
Hurtigkjølingsfunksjon	Ja (kun uten fryseavdeler)
Klimaklasse	T (omgivelsestemperatur +16 °C til +43 °C)
Maksimal helningsvinkel	30°
Kjølemiddel	R134a (38 g)
Vedlikehold og rengjøring	Rengjør med fuktig klut; ikke bruk slipende rengjøringsmidler; rengjør kondensatoren regelmessig; avrim når det dannes is
Sikkerhet	Beskyttelse mot omvendt polaritet og kortslutning; automatisk stopp ved underspenning i batteri; ikke oppbevar eksplosive stoffer
Reservedeler og reparerbarhet	Tilbehør tilgjengelig: likeretter MPS35, monteringsrammer; skiftbar sikring (250 V/4 A) på ACDC-modeller; reparasjoner kun av kvalifisert personell
Garanti	Lovfestet garanti; kontakt forhandler eller Dometic-avdeling

Ofte stilte spørsmål - CRX-50E DOMETIC

Hvordan slår jeg på kjøleskapet CRX-50E?

Trykk på PÅ/AV-tasten (tast ①) på kontrollpanelet inne i kjøleskapet. Etter oppstart starter kompressoren etter en kort forsinkelse.

Hvordan stiller jeg inn temperaturen?

Trykk på temperaturvalgstasten (tast ⑥) til ønsket nivå er nådd. Den nederste LED-en tilsvarer kaldeste temperatur, den øverste til varmeste. Området er +3 °C til +12 °C.

Hvordan aktiverer jeg hurtigkjølingsfunksjonen?

Trykk på tast ⑧ i mer enn 3 sekunder. LED-en over lyser. Denne funksjonen oppnår frysetemperaturer. Merk: ikke bruk med den avtakbare fryseren på plass.

Hvordan sparer jeg energi med dette kjøleskapet?

Plasser apparatet på et luftig sted i skyggen. La varm mat avkjøles før oppbevaring. Ikke åpne døren unødvendig. Avrim så snart det dannes is. Rengjør kondensatoren regelmessig.

Kan fryseren brukes til å fryse mat?

Ja, fryseren (avtakbar) kan fryse fersk mat. Den kan også oppbevare frossenmat kortsiktig. Ikke plasser glassbeholdere fylt med væske.

Hvordan avrimer jeg kjøleskapet?

Fjern maten og slå av apparatet med PÅ/AV-tasten. Åpne døren helt. Ikke bruk mekaniske verktøy for å fjerne is. Når avrimet, tørk innsiden.

Kan jeg endre dørens åpningsretning?

Ja, det er mulig å endre hengselsiden. Se fig. 11 til 13 i bruksanvisningen. Følg trinnene for å demontere og montere døren på ønsket side.

Hva betyr blinkingene fra den røde LED-en?

Rød LED blinker for å indikere feil. Ett blink = underspenning, to blink = overstrøm på vifte, tre = motor starter ikke, fire = for lav hastighet, fem = overtemperatur, kontinuerlig blinking = temperatursensorfeil.

Hvordan beskytter jeg batteriet mot dyp utlading?

Kjøleskapet stopper automatisk når batterispenningen synker under 10,4 V (12 V) eller 22,8 V (24 V). Det starter igjen ved 11,7 V (12 V) eller 24,2 V (24 V). Koble fra apparatet før lading med hurtiglader.

Hvilket tilbehør er tilgjengelig for CRX-50E?

Valgfritt tilbehør: likeretter MPS35 (ref. 9600000445) for tilkobling til 100-240 V~ nett, og innfelte eller standard monteringsrammer. Kontakt forhandleren for mer informasjon.

BRUKSANVISNING CRX-50E DOMETIC

Monterings- og bruksanvisning. 223

6 Teknisk beskrivelse

Sett støpselet i AC-stikkontakten (fig. 17 1, side 10).

9 Rengjøring og vedlikehold

VIKTIG!

Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre.

Innholdsfortegnelse

1 Symbolforklaring 223

7 Plassere og koble til kjøleskapet. 229

8 Bruke kjøleskapet 233

9 Rengjøring og stell 238

10 Garanti. 238

11 Avfallshåndtering 238

12 Utbedre feil 239

13 Tekniske spesifikasjoner 242

1 Symbolforklaring

FARE!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, fører det til død eller alvorlig skade.

ADVARSEL!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.

FORSIKTIG!

Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til personskader.

PASS PÅ!

Hvis man ikke overholder denne regelen, kan det føre til materielle skader og skade funksjonen til produktet.

MERK

Utfyllende informasjon om bruk av produktet.

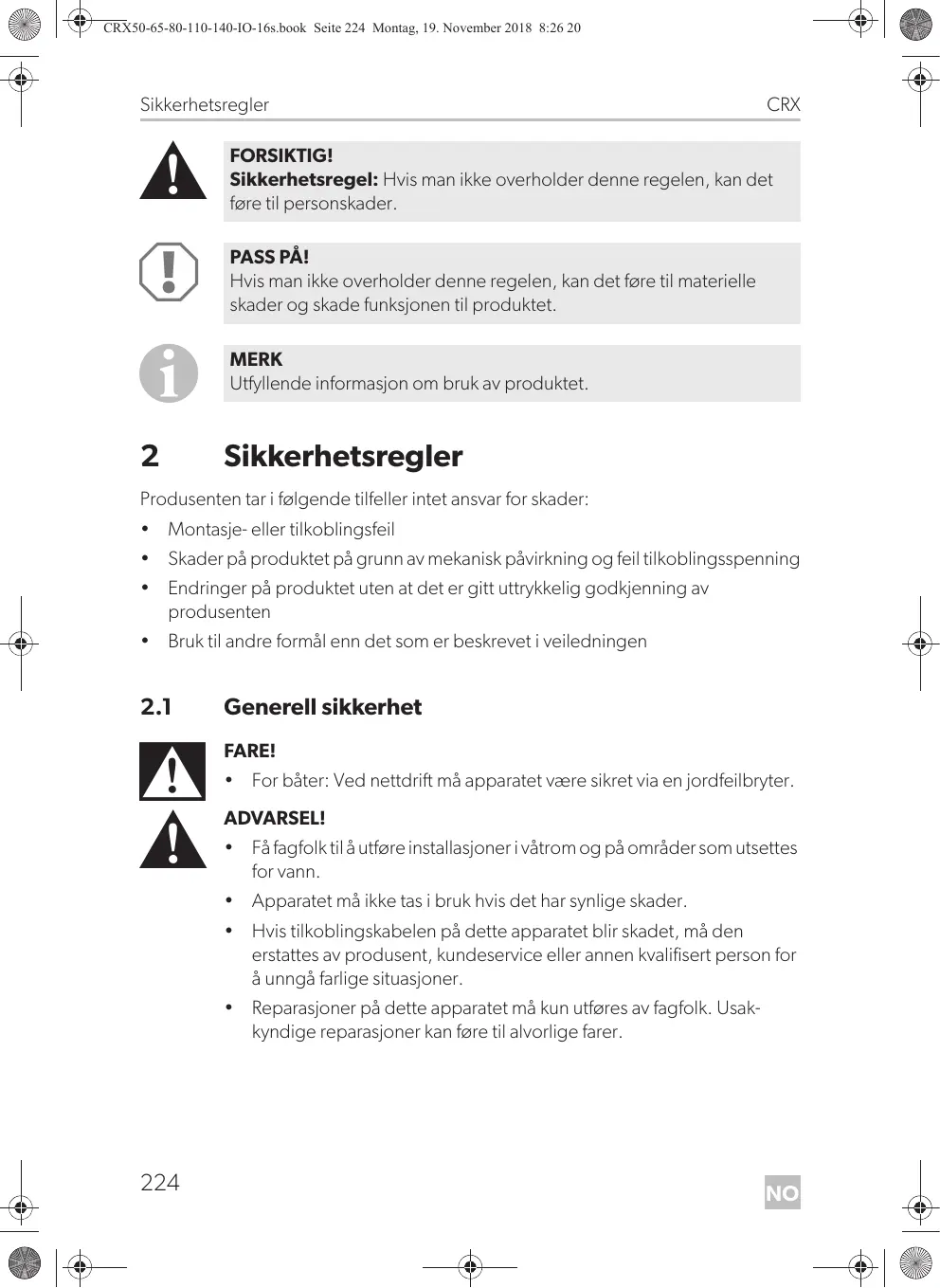

2 Sikkerhetsregler

Produsenten tar i følgende tilfeller intet ansvar for skader:

Montasje- eller tilkoblingsfeil - Skader på produktet på grunn av mekanisk påvirkning og feil tilkoblingspenning - Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten - Bruk til andre formål enn det som er beskrevet i veiledningen

2.1 Generell sikkerhet

FARE!

For batterier: Ved nettdrift må apparatet være sikret via en jordfeilbryter.

ADVARSEL!

• Få fagfolk til å utføre installasjoner i våtrom og på områder som utsettes for vann.
• Hvis tilkoblingskabelen på dette apparatet blir skadet, må den erstattes av produsent, kundeservice eller annen kvalifisert person for å unngå farlige situasjoner.
• Reparasjoner på dette apparatet må kun utføres av kvalifisert personell. Usakkyndige reparasjoner kan føre til alvorlige farer.
• Dette apparatet kan brukes av barn fra 8 år og oppover, og av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap, hvis de er under oppsyn eller har fått opplæring i sikker bruk av apparatet og hvilke farer som er forbundet med det.
• Rengjøring og vedlikehold skal ikke utføres av barn uten at de er under oppsyn. Barn skal være under tilsyn for å sikre at de ikke leker med apparatet.
• Oppbevar og bruk apparatet slik at det ikke er tilgjengelig for barn under 8 år.
• Ikke lagre eksplosjonsfarlige stoffer som f.eks. spraybokser med drivgass i apparatet.

FORSIKTIG!

• Fare for kvestelser! Ikke ta tak i hengselet.
• Næringsmidler må kun oppbevares i originalforpakning eller i egnede beholdere.

PASS PÅ!

• Sammenlign spenningsspesifikasjonene på merkeskiltet med tilgjengelig strømtilførsel.
• Trekk aldri støpselet ut av stikkontakten etter ledningen.
• Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble dette kjøleapparatet og andre forbrukere fra batteriet før du kobler til hurtigladeren.
• Hvis kjøleapparatet er koblet til DC-stikkontakten: Koble fra forbindelsen eller slå av kjøleapparatet når du slår av motoren. Hvis ikke, kan batteriet bli ladet ut.
• Kjøleapparatet er ikke egnet for lagring av etsende eller løsemiddelholdige stoffer. Avløpsåpningen må holdes ren. Kjølekretsløpet må ikke åpnes under noen omstendigheter.
• Apparatet må ikke transporteres i vannrett stilling, ellers kan oljen renne ut av kompressoren.
• Se til at kjølekretsløpet ikke kommer til skade under transporten. Kjølemiddelet i kjølekretsløpet er lett antennelig.

Ved skader på kjølekretsløpet:

Unngå åpen ild og gnister. Sørg for god ventilasjon i rommet.

• Sett apparatet på et sted som ikke er utsatt for vannsprut.

2.2 Sikkerhet ved bruk av apparatet

FARE!

• Ikke bruk elektriske apparater inne i kjøleapparatet dersom disse apparatene ikke er anbefalt brukt av produsenten for dette.
• Ikke plasser apparatet i nærheten av åpen flamme eller andre varmekilder (oppvarming, sterk solbestråling, gassovner osv.).

Pass på at varme som oppstår under drift alltid blir ventilert bort på en tilfredsstillende måte. Pass derfor på at apparatet står langt nok unna vegger eller gjenstander, slik at luften kan sirkulere.

Pass på at lufteåpningene ikke blir blokkert. Dypp aldri apparatet i vann. Beskytt apparatet og kabelen mot varme og fuktighet. Pass på at matvarer ikke kommer i kontakt med veggene i kjølerommet.

3 Leveringsomfang

Antall	Beskrivelse
1	Kjøleskap med hyller
1	Vanntappingsavløp
1	Monterings- og bruksanvisning

4 Tilbehør

Fås som tilbehør (ikke inkludert i leveransen):

Beskrivelse	Forklaring	Art.nr.
likeretter	Egnet for CRX50DC, CRX65DC, CRX80DC, CRX110DC.	9600000445
	Transformerer en ingangsspenning på 100 til 240 V~til 12 V----ller 24 V----, sik at kjøleskapet kan kobles til etvekselspenningsnett.
Montasjerammer	Innfelte montasjerammer og standard montasjerammer er tilgjengelige for alle CRX-modeller.	Diverse

Forespørsler rettes direkte til fagforhandleren eller din servicepartner.

5 Tiltenkt bruk

Kjøleskapet er ment for montering i campingvogner, bobiler eller båter. Det anbefales at enheten monteres i en fast posisjon. Det er kun egnet for installasjon i en innbyggingsnisje. Etter innbyggingen skal kun apparatfronten være tilgjengelig.

Kjøleskapet er kun egnet for kjøling, dypfrysing og lagring av matvarer. Kjøleskapet er ikke ment for fagmessig lagring av medikamenter.

FORSIKTIG! Helsefare!

Kontroller at kjøleeffekten til kjøleskapet er i henhold til kravene for matvarene du ønsker å kjøle.

6 Teknisk beskrivelse

CoolMatic-kjølesystemene i CRX-serien kan avkjøle varer og holde dem nedkjølt. I fryseskuffen kan varene dypfryses. Når kjøleskapet drives uten fryseskuff, kan dypfrosne varer lagres i kort tid med hurtigkjølefunksjonen.

Alle materialer som er benyttet i kjøleskapet er beregnet for næringsmidler. Kjølekretsløpet er vedlikeholdsfritt.

Temperaturen stilles inn med betjeningspanelet på venstre innerside i kjøleskapet.

CRX50, CRX65, CRX80:

Du kan velge mellom fire temperaturområder fra +3 °C til +12 °C samt en hurtigkjølefunksjon.

CRX110, CRX140:

Du kan velge mellom fire temperaturområder fra +3 °C til +12 °C

CRX110ACDC, CRX140ACDC:

Du kan velge mellom fire temperaturområder fra +3 °C til +12 °C så vel som en vintermodus.

6.1 Betjeningselementer inni kjøretøyet

De forskjellige kjøleskapstypene er vist i følgende bilder:

CRX50: fig. 1, side 2 CRX65: fig. 2, side 2 CRX80: fig. 3, side 3 CRX110: fig. 4, side 3 CRX140: fig. 5, side 4

Nr.	Forklaring
1	Fryssekuff (uttakbar, kun hos CRX50, CRX65, CRX80)
2	Betjeningspanel
3	Gitter (sammenleggbart, slick at man kan sette flasker i kjøleskapet)
4	Oppbevaringsskuff
5	Fruktskuff
6	Flasketås (for Å feste flasker i ørskuffen)
7	Hylle med lokk (kan slås opp og ned)

6.2 Betjeningselementer

Nr. i fig. 6, side 4, fig. 7, side 5	Forklaring
1	IR-føler til ø slå av og på innvendig belysning
2	LED: Servicevisning
3	LED Blå: Kompressoren går LED Oransje: Kompressoren er av
4	PÅ/AV-knapp
5	Innvendig belysning
6	Temperaturvalgknapp
7	LED: Hurtigkjølefunksjon på (CRX50, CRX65, CRX80) LED: Vintermodus på (CRX110ACDC, CRX140ACDC)
8	LED-er: Temperaturtrinn

7 Plassere og koble til kjøleskapet

7.1 Sikkerhetsinformasjon ved installasjon på skip

Vær spesielt oppmerksom på følgende informasjon ved installasjon på skip:

FARE!

Ved nettdrift må apparatets spenningsforsyning være sikret via en jordfeilbryter!

PASS PÅ!

• Kjøleapparatet kan tåle en kortsiktig stigning på 30° , for eksempel på båter. Ved montering av kjøleapparatet må du være oppmerksom på at det festes for slike tilfeller. Ta kontakt med autorisert faghandel ved spørsmål angående installasjon.
• Monter kjøleapparatet slik at varmluften som produseres, lett kan strømme vekk (enten oppover eller til sidene, fig. 8, side 6).
• Kjøleapparatet er beregnet for omgivelsestemperaturer mellom +16° C og +43° C .
• CRX110ACDC, CRX140ACDC: I vintermodus kan kjøleapparatet betjenes ved omgivelsestemperaturer mellom +10 °C og +16 °C .

7.2 Råd for oppstilling av kjøleskapet

Vær oppmerksom på følgende ved plassering:

• Sett opp kjøleskapet på en slik måte at den oppvarmede luften kan trenge godt ut (enten oppover eller til sidene, fig. 8, side 6).

Forklaring til fig. 8, side 6

Nr.	Forklaring
1	Kald luft inn
2	Varm avtrekksluft
3	Kondensator
4	Avstand over, på det ikke kan sirkulere nok avtrekksluft oppover eller til sideren

• Ventilasjonsåpninger (lufteåpninger osv.) i kapslingen eller der apparatet er innmontert, må ikke tildekkes.
• Under normal drift av kjøleskapet oppstår det kondens. Du kan enten tørke opp kondensatet regelmessig på bunnen av kjøleskapet eller la det renne ut gjennom et utløp i bunnen på kjøleskapet (kapittel «Feste vanntappingsavløpet (ekstrautstyr)» på side 230).

7.3 Feste vanntappingsavløpet (ekstrautstyr)

Legg kjøleskapet på siden slik at undersiden er tilgjengelig. Fest vanntappingsavløpet (fig. 9 2, side 7) slik at den peker mot forsiden eller baksiden, avhengig av ønsket utløpsretning.

Fjern vanntappepluggen (fig. 9 1, side 7) inne i kjøleskapet.

7.4 Plassere kjøleskapet

Gå frem på følgende måte for å sette opp kjøleskapet:

Hvis du ønsker å tappe kondensvannet ut gjennom en slange: Fest vanntappingsavløpet (se kapittel «Feste vanntappingsavløpet (ekstrautstyr)» på side 230). Løsne transportsikringen (kapittel «Løsne låsen» på side 237). Åpne kjøleskapsdøren.

Løsne blinddekslene (fig. 10 2, side 7). Skyv kjøleskapet inn i nisjen. Fest kjøleskapet med egnede skruer (fig. 10 1, side 7). Trykk blinddekslene (fig. 10 2, side 7) inn i åpningene.

7.5 Endre dørhengsel

Du kan endre dørhengslene slik at døren åpnes mot venstre i stedet for mot høyre.

Gå frem som vist i fig. 11, side 8 til fig. 13, side 8 for å endre dørstopperen.

7.6 Koble kjøleskapet til likespenning

PASS PÅ!

• For å unngå spennings- og effekttap, må tilkoblingskabelen være så kort som mulig og ikke brukket.

Unngå derfor ekstra brytere, kontakter eller fordelerbokser.

• Koble apparatet og andre forbrukere fra batteriet før du lader opp batteriet med hurtiglader. Overspenninger kan skade apparatets elektronikk.

Kjøleskapene kan drives med 12 V eller 24 V likespenning.

For sikkerhets skyld er kjøleskapet utstyrt med en elektronisk polbeskyttelse som beskytter kjøleskapet mot feil polaritet ved batteritilkobling og mot kortslutning.

For å beskytte batteriet, kobles kjøleskapet ut automatisk når spenningen ikke lenger er tilstrekkelig (se følgende tabell).

	12 V	24 V
Utkobligsspenning	10,4 V	22,8 V
Gjeninnkoblingsspenning	11,7 V	24,2 V

Bestem nødvendig kabeltverrsnitt avhengig av kabellengden iht. fig. 14, side 9. Forklaring til fig. 14, side 9:

Koordinatakse	Betydning	Enhet
I	Kabellengde	m
∅	Kabeltversnitt	mm2

PASS PÅ!

Husk riktig polaritet.

Kontroller før apparatet settes i gang om driftsspenningen og batterispenningen stemmer overens (se typeskilt). Koble kjøleskapet til et støpsel med en sikring på 15 A (ved 12 V) eller 7,5 A (ved 24 V) (fig. 15 1, side 9). Koble den røde kabelen (fig. 15 rd, side 9) til plusspolen på batteriet. Koble den svarte kabelen (fig. 15 bk, side 9) til minuspolen på batteriet.

7.7 Koble kjøleskapet til vekselspenning

FARE! Livsfare!

• Ta aldri støpsler og brytere med våte hender eller hvis det er vått der du står.
• Hvis du bruker kjøleapparatet om bord på en båt via landtilkobling på vekselspenningsnettet, må du koble en jordfeilbryter mellom vekselspenningsnettet og kjøleapparatet.

Spør fagfolk.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC

Gå fram på følgende måte når du kobler kjøleskapet til vekselspenning:

Sett inn pluggen i vekselstrømsstikkontakten (fig. 16 1, side 10).

CRX50DC, CRX65DC, CRX80DC, CRX110DC

Du kan koble kjøleskapene til vekselspenning på 100 - 240 V~ når du bruker likeretteren MPS35 (tilbehør).

Likeretteren MPS 35 har en prioritetskobling som skåner det tilkoblede batteriet. Ved 100–240 V~ nettilkobling kobler likeretteren automatisk om fra batteridrift til strømdrift.

Hvis 100–240 V~ strømnettet fjernes, kobler nettlikeretteren automatisk tilbake til batteridrift. Nettdrift via nettlikeretteren har alltid prioritet foran batteridrift.

Fest likeretteren bak på kjøleskapet. Koble til likeretteren slik det vises på fig. 17, side 10. Koble kjøleskapet til likeretteren (fig. 17 2, side 10):

I kjøleskapet kan du konservere ferske næringsmidler. Dessuten kan du oppbevare dypfryste matvarer og fryse ned ferske matvarer i fryserommet.

PASS PÅ!

• Man må ikke sette elektriske apparater inn i kjøleapparatet. Unntak fra dette skal være godkjent av produsenten.
• Påse at drikke eller matvarer i glassbeholdere ikke blir for mye avkjølt. Ved frysing utvider drikke og flytende matvarer seg. Dermed kan glassbeholderne bli ødelagt.
• Næringsmidler oppbevares i originalforpakning eller i egnede beholdere. Pass på at det bare befinner seg gjenstander eller varer som tåler nedkjøling til innstilt temperatur i kjøleskapet.

MERK

• Før du tar det nye kjøleskapet i bruk, bør du av hygieniske årsaker rengjøre det innvendig og utenpå med en fuktig klut (se også kapittel «Rengjøring og stell» på side 238). Trykk igjen lokket til fryserommet hardt.
• Trekk ikke skilleveggen ut dersom det befinner seg is i fryserommet. Fjern isen først.

8.1 Tips for energisparing

• Velg et monteringssted som har god ventilasjon, og som er beskyttet mot solstråling.
• Avkjøl varm mat før du setter den inn.
• Ikke åpne kjøleskapet oftere enn nødvendig. Hvis døren står åpen lengre enn 5 minutter, begynner lyset å blinke.
• La ikke døren stå åpen lenger enn nødvendig. Rim av kjøleskapet hvis det har dannet seg is på det. Unngå unødvendig høy innetemperatur.
• Rengjør kondensatoren regelmessig for støv og forurensninger.

8.2 Slå på kjøleskapet

Slå på kjøleskapet ved å trykke på tasten ①.

MERK

Kjøleeffekten kan bli påvirket av

• omgivelsestemperaturen
• mengden matvarer som skal kjøles
• hvor ofte døren blir åpnet.

Dersom omgivelsestemperaturen er på 16°C til 20°C, still kjøleskapet på trinn 2.

8.4 Stille inn hurtigkjølefunksjonen (bare på CRX50, CRX65, CRX80)

PASS PÅ!

• Bruk hurtigkjølefunksjonen bare når den uttakbare fryseskuffen ikke er satt inn. Ellers er det fare for at fryserommet blir svært kaldt, og kondensering av vann utenfor i kjøleskapet ikke kan forhindres. I tillegg vil energiforbruket stige sterkt. Vær oppmerksom på at flasker og andre beholdere kan knuse hvis de fryser. Vær oppmerksom på at døren til kjøleskapet er tung å åpne igjen umiddelbart etter lukking.

Det er mulighet til å drive kjøleskapet med en hurtigkjølefunksjon for å nå dypfrysningstemperaturer.

Trykk tasten ⑧ i mer enn 3 sek. LED-en over tasten lyser. Trykk tasten ⑧ på ny lenger enn 3 sekunder for å drive kjøleskapet med normal kjølefunksjon.

8.5 Stille inn vintermodus (kun CRX110ACDC, CRX140ACDC)

Vintermodus garanterer en optimal drift ved utetemperaturer på under 16 °C:

Trykk tasten ⑧ i mer enn 3 sek. Kjøleskapet kobler over til vintermodus og LED-en over tasten ⑧ lyser. Trykk tasten ⑧ på ny lenger enn 3 sekunder for å drive kjøleskapet med normal kjølefunksjon.

8.6 Konservere matvarer

PASS PÅ!

• Ikke konserver varme matvarer i kjølerommet.
• Ikke sett glassbeholdere med væske i fryserommet.

MERK

Konserver matvarer som lett tar til seg lukt og smak, samt væsker og produkter med høyt alkoholinnhold i tette beholdere.

Du kan konservere matvarer i kjølerommet. Konserveringstiden til matvarene er vanligvis oppgitt på emballasjen.

Fryseskuffen er delt inn i forskjellige soner som har forskjellig temperatur:

• De kaldeste sonene befinner seg like over frukt- og grønnsaksskuffen, nær bakveggen. Vær oppmerksom på temperatur- og holdbarhetsdatoen på pakningen til matvarene. Vær oppmerksom på følgende ved konservering:
• Frys aldri ned igjen produkter som har vært opptint, men bruk i stedet disse matvarene så snart som mulig.
• Pakk inn matvarene i aluminiumsfolie eller plastfolie og legg dem i en beholder med lokk. På denne måten bevarer man aroma, substans og friskhet bedre.

8.7 Avise fryserommet

PASS PÅ!

Bruk aldri mekaniske verktøy til å fjerne islag eller for å løsne fastfrosne gjenstander. Unntak fra dette skal være godkjent av produsenten.

Gå fram på følgende måte for avriming av kjøleskapet:

Ta ut matvarene.

Oppbevar dem ev. i et annet kjøleapparat, slik at de holder seg kalde. Trykk tasten ① helt til kjøleskapet slår seg av. Åpne døren helt.

8.8 Løsne låsen

PASS PÅ!

Juster låsemekanismen kun når døren er åpen. Apparatet kan bli skadet hvis man bruker den med døren lukket.

Kjøleskapet har en låsemekanisme (fig. 13 1, side 10) som også fungerer som transportsikring. Følgende innstillinger er mulig:

• Lock (Drei hjulet mot høyre til det stopper): Døren er lukket og sikret. For å åpne døren trekker du dørhåndtaket oppover og åpner døren.
• Vent (Drei hjulet mot venstre til det stopper): Døren er litt åpen, men festet. Bruk denne posisjonen når du ikke skal bruke apparatet på lang tid.

8.9 Slå av kjøleskapet

Hvis kjøleskapet skal brukes på lang tid, gjør du følgende:

Trykk tasten ① helt til kjøleskapet slår seg av. Koble tilkoblingskabelen fra batteriet eller trekk støpselet til vekselstrømledningen ut av likeretteren. Rengjør kjøleskapet (se kapittel «Rengjøring og stell» på side 238). Drei låsehjulet (fig. 18 1, side 10) mot venstre til det stopper («Vent»). Lukk døren til den går i lås. Døren forblir åpen, og hindrer at det dannes lukt.

8.10 Skifte sikring

(bare CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

9 Rengjøring og stell

PASS PÅ!

• Bruk ikke sterke vaskemidler eller harde gjenstander til rengjøring, da det kan skade kjøleskapet.
• Bruk ikke harde eller spisse verktøy for å akselerere tineprosessen.

Koble apparatet fra strømnettet før du rengjør og pleier det. Rengjør kjøleskapet regelmessig og med en gang det er skittent med en fuktig klut. Pass på at det ikke drypper vann inn i pakningene. Dette kan skade elektronikken. Når kjøleskapet er rengjort, tørkes det med en fuktig klut. Rengjør kondensatoren regelmessig for støv og forurensninger.

10 Garanti

Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller din faghandler.

Ved henvendelse vedrørende reparasjon eller garanti, må du sende med følgende dokumentasjon:

• kopi av kvitteringen med kjøpsdato,
• årsak til reklamasjonen eller beskrivelse av feilen.

11 Avfallshåndtering

Ta av drenet. La hyllene bli værende i kjøleskapet, slik at barn ikke kan gå inn i det.

Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.

12 Utbedre feil

Ved driftsfeil tennes lysdiodene flere ganger. Antall impulser avhenger av type feil.

Hver tenning varer et fjerdedels sekund. Etter impulsseriene følger det en pause.

Sekvensen for feilen gjentas hvert fjerde sekund.

CRX50, CRX65, CRX80

Antall lysimpulser	Feil	Mulig ørsak
1	Lavspenning	Forsyningsspenningen ligger utenfor det inn-stilte området.
2	Vifte-overstrøm	Viften belaster elektronikkenheten med mer enn 1 A.
	For mange startforsøk	Kompressor erler vifte har blitt startet for ofte i løpet av kort tid.
3	Motoren starter ikke	Rotoren sitter fast.Differansetrykkej i kjølesystemet er for hoyt (>5 bar).
4	For lavt turtall	Hvis kjølesystemet er for sterkt belastet, kan ikke motorens minimumsturtall på 1850 o/min opprettholdes.
5	Overoppheting av elektronikkenheten	Hvis kjølesystemet er for sterkt belastet eller ved for hoy temperatur, blir elektronikken for varm.
Vedvarende	Feil på temperaturføler	Temperaturføler defekt

CRX110, CRX140

Antall lysimpulser	Feil	Mulig ørsak
1	Lavspenning	Forsyningsspenningen ligger utenfor det inn-stilte området.
2	Vifte-overstrøm	Viften belaster elektronikkenheten med mer enn 1 A.
3	Motoren starter ikke	Rotoren sitter fast. Differansetrykke i kjølesystemet er for hoyt (> 5 bar).
4	For lavt turtall	Hvis kjølesystemet er for sterkt belastet, kan/DDke motorens minimumsturtall på 1850 o/min opprettholdes.
5	Overopbehing av elektronikkenheten	Hvis kjølesystemet er for sterkt belastet eller ved for hoy temperatur, blir elektronikken for varm.
Vedvarende	Feil på temperaturføler	Temperaturføler defekt

Kompressoren går ikke (batteritilkobling)

Feil	Mulig ørsak	Løsning
UKL=0V	Brudd på tilkoblingsledningen batteri – elektronikk	Opprett forbindelse
	Hovedbryteren er defekt (hvis en slick er montert)	Bytt hovedbryter
	Ekstra ledningsssikringer avbrent (i tilfelle dette er montert)	Bytt ledningsssikringer
ULAV≤UPÅ	Batterispenning for lav	Lad batteri
Startforsøk med UKL≤UAV	Løs kabelforbindelse Dårlig kontakt (korrosjon)	Opprett forbindelse
	Batterikapasiteten for dårlig	Bytt batteri
	For lite kabeltversnitt	Bytt kabel (fig. 14, side 9)
Startforsøk med UKL≥UPÅ	Omgivelsestemperaturen forøy	-
	Utilstrekkelig ventilasjon	Flytt kjøleskapet
	Kondensatoren er skitten	Rengjør kondensatoren
Elektrisk brudd i kom- pressoren mellom stif-tene	Kompressoren defekt	Takontakt med kundeservice

U_KL Spenning mellom pluss- og minusklemmen på elektronikken Up Innkoblingsspenning elektronikk UAV Utkoblingsspenning elektronikk

Kjølebelastningen øker, innetemperaturen stiger

Feil	Mulig ørsak	Løsning
Kompressoren:går lenge/kontinuereg	Omgivelsestemperaturen for hoy	-
	Utilstrekkelig ventilasjon	Flytt kjøleskapet
	Kondensatoren er skitten	Rengjør kondensatoren
	Defekt vifte	Bytt viften
Kompressoren:går sjelden	Tomt batteri	Lad batteri

Uvanlig støy

Feil	Mulig ørsak	Løsning
Høy brumming	Komponenten til kjølekretsløpet kan ikke svinge fritt (ligger inntil veggen)	Bøykomponenten forsik-tig av
	Fremmedlegeme inneklemt mellom kjølemaskin og vegg	Fjern fremmedlegemer
	Viftestøy	Bytt viften

13 Tekniske spesifikasjoner

	CRX50	CRX65	CRX80
ACDC-modeller:	CRX1050	CRX1065	CRX1080
DC-modeller:	CRX0050	CRX0065	CRX0080
Kjølerom, oppbevaringskapasitet:	41,2 I	50 I	70,6 I
Fryserom, oppbevaringskapasitet:	4,4 I	7,0 I	7,5 I
Samlet oppbevaringskapasitet:	45 I	57 I	78 I
Tilkoblingsspenning:	12 V===Eller 24 V===100 - 240 V~ (kun ACDC-modeller)
Middels effektforbruk (vekselstrøm) (kun ACDC-modeller):	40 W	45 W	48 W
Merkestrøm
12 V===:	5,0 A	5,5 A	5,6 A
24 V===:	2,6 A	2,8 A	2,9 A
100 V~ (kun ACDC-modeller):	1,14 A	1,22 A	1,23 A
240 V~ (kun ACDC-modeller):	0,53 A	0,58 A	0,56 A
Kjøletemperaturområde
Kjøleskap:	+3 °C til +12 °C
Fryserom:	-15 °C til -5 °C
Hurtigkjøling (uten skillevegg):	maks. -6 °C ± 2 °C
Klimaklasse:	T
Luftfuktighet:	maks. 90 %
Kortvarig krenging:	maks. 30°
Maks. trykk:	ND 11 bar/HD 25 bar
Drivmiddel:	C5H10
Kjølemiddel:	R134a
Mengde kjølemiddel:	38 g	42 g	48 g
CO2-ekvivalent:	0,054 t	0,060 t	0,069 t
GWP-verdi:	1430
Mål:	fig. 19, side 11	fig. 20, side 11	fig. 21, side 11
Vekt:	17 kg	19 kg	21 kg
Test/Sertifikat:	CE E4

	CRX110	CRX140
ACDC-modeller:	CRX110	CRX1140
DC-modeller:	CRX0110
Kjølerom, oppbevaringskapasitet:	98 I	124 I
Fryserom, oppbevaringskapasitet:	9,5 I	11 I
Samlet oppbevaringskapasitet:	107,5 I	135 I
Tilkoblingsspenning:	12 V----ller 24 V----100 - 240 V~ (kun ACDC-modeller)
Middels effektforbruk(vekselstrøm)(kun ACDC-modeller):	50 W	65 W
Merkestrøm
12 V----:	6,2 A	7,7 A
24 V----:	3,0 A	3,6 A
100 V~ (kun ACDC-modeller):	0,82 A	0,95 A
240 V~ (kun ACDC-modeller):	0,34 A	0,4 A
Kjøletemperaturområde
Kjøleskap:	+3 °C til +12 °C
Fryserom:	-18 °C til -6 °C
Innstillinger vintermodus(kun ACDC-modeller):	-	10 W oppvarming,varmer bare.nr kom-pressoren ikke,går
Klimaklasse:	T
Luftfuktigabet:	maks. 90%
Kortvarig krenging:	maks. 30°
Maks. trykk:	ND 11 bar/HD 25 bar
Drivmiddel:	C5H10
Kjølemiddel:	R134a
Mengde kjølemiddel:	47 g	50 g
CO2-ekvivalent:	0,067 t	0,072 t
GWP-verdi:	1430
Mål:	fig. 22, side 12	fig. 23, side 12
Vekt:	27,6 kg	30,6 kg
Test/Sertifikat:	CE E4

Inneholder fluoriserte drivhusgasser

Hermetisk lukket innretning
