BEDIENUNGSANLEITUNG CRX-50E DOMETIC

Montage- und Bedienungsanleitung . . . . .35

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Erklärung der Symbole

Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

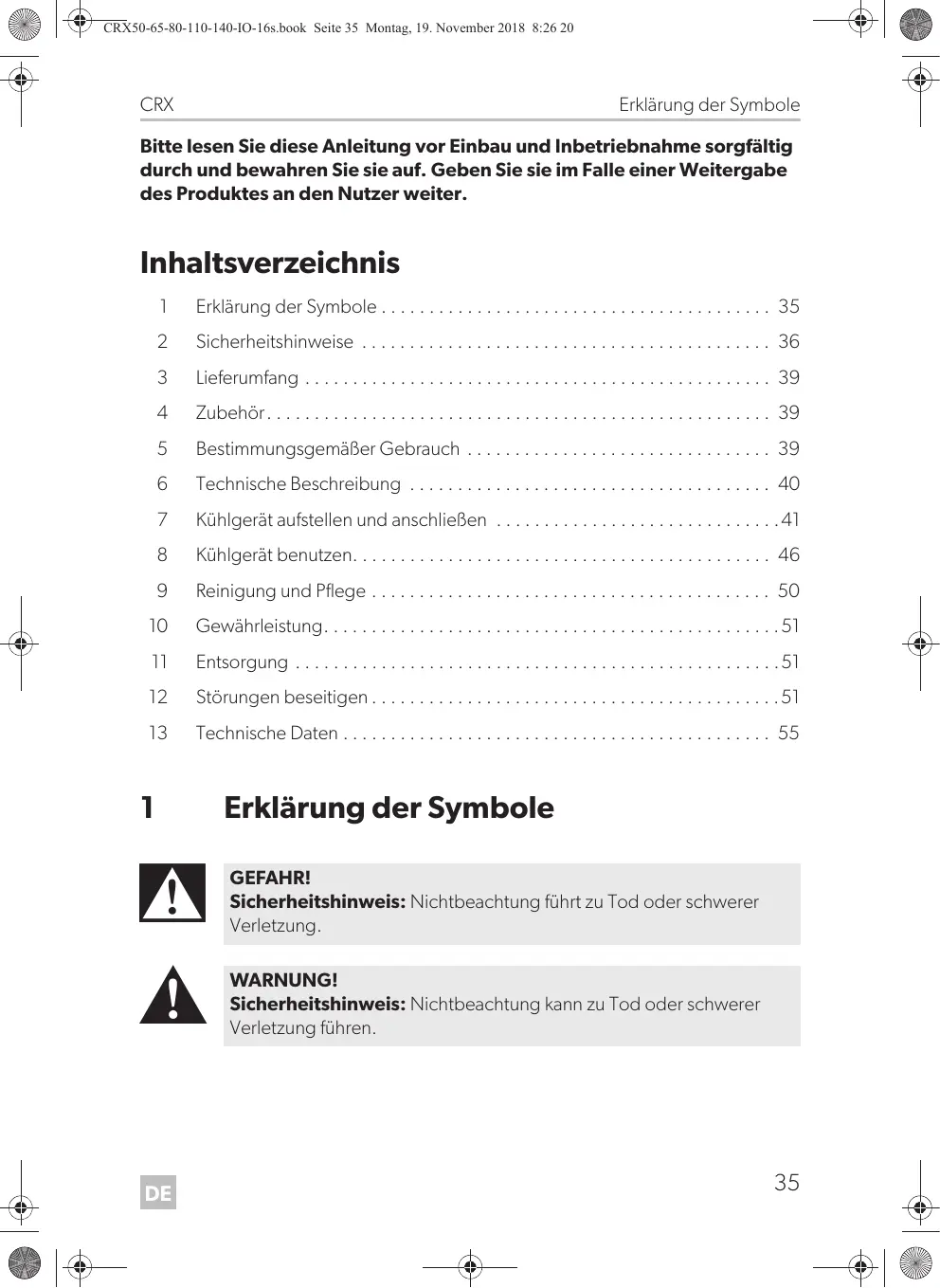

Inhaltsverzeichnis 1

Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Kühlgerät aufstellen und anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Kühlgerät benutzen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

Störungen beseitigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

DE Erklärung der Symbole GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Sicherheitshinweise

CRX VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes.

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Montage- oder Anschlussfehler • Beschädigungen am Produkt durch mechanische Einflüsse und falsche Anschlussspannung • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Allgemeine Sicherheit

GEFAHR! • Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schutzschalter abgesichert ist. WARNUNG! • Lassen Sie Installationen in Feuchträumen und Bereichen, die Wasser ausgesetzt sind, nur vom Fachmann ausführen. • Wenn der Kühlschrank sichtbare Beschädigungen aufweist, dürfen Sie ihn nicht in Betrieb nehmen. • Wenn das Anschlusskabel dieses Kühlschrankes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an diesem Kühlschrank dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Sicherheitshinweise • Dieser Kühlschrank kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Kühlschrankes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. • Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Kühlschrank spielen. • Verwahren und benutzen Sie den Kühlschrank außerhalb der Reichweite von Kindern unter 8 Jahren. • Lagern Sie keine explosionsfähigen Stoffe wie z. B. Sprühdosen mit brennbarem Treibgas im Kühlschrank.

• Quetschgefahr! Fassen Sie nicht in das Scharnier. • Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

• Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. • Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose. • Wenn der Kühlschrank an der Gleichstrom-Steckdose angeschlossen ist: Klemmen Sie Ihren Kühlschrank und andere Verbraucher von der Fahrzeugbatterie ab, bevor Sie ein Schnellladegerät anschließen. • Wenn der Kühlschrank an der Gleichstrom-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie den Kühlschrank aus, wenn Sie den Motor ausschalten. Sonst kann die Fahrzeugbatterie entladen werden. • Der Kühlschrank ist nicht geeignet für die Lagerung ätzender oder lösungsmittelhaltiger Stoffe. • Halten Sie die Abflussöffnung stets sauber. • Öffnen Sie auf keinen Fall den Kühlkreislauf. • Transportieren Sie den Kühlschrank niemals in waagerechter Stellung, damit kein Öl aus dem Kompressor auslaufen kann.

• Achten Sie beim Transport darauf, den Kühlkreislauf nicht zu beschädigen. Das Kältemittel im Kühlkreislauf ist leicht entflammbar. Bei einer Beschädigung des Kühlkreislaufs: – Vermeiden Sie offenes Feuer und Zündfunken. – Lüften Sie den Raum gut. • Stellen Sie den Kühlschrank an einem trockenen und gegen Spritzwasser geschützten Platz auf.

Sicherheit beim Betrieb des Kühlschrankes

GEFAHR! • Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz. VORSICHT! • Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind. • Wenn Sie den Kühlschrank an eine Fahrzeugbatterie anschließen, stellen Sie sicher, dass Lebensmittel nicht mit Batteriesäure in Berührung kommen.

A ACHTUNG! • Benutzen Sie keine Elektrogeräte innerhalb des Kühlschrankes, außer wenn diese Elektrogeräte vom Hersteller dafür empfohlen werden. • Stellen Sie den Kühlschrank nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonneneinstrahlung, Gasöfen usw.) ab. • Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass der Kühlschrank in ausreichendem Abstand zu Wänden oder Gegenständen steht, sodass die Luft zirkulieren kann. • Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. • Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. • Tauchen Sie den Kühlschrank nie in Wasser. • Schützen Sie den Kühlschrank und die Kabel vor Hitze und Nässe. • Achten Sie darauf, dass die Speisen keine Wand des Kühlraums berühren.

Kühlschrank mit Einlegeböden

Montage- und Bedienungsanleitung

Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Bezeichnung

9600000445 Geeignet für CRX50DC, CRX65DC, CRX80DC, CRX110DC. Transformiert eine Eingangsspannung von 100 bis 240 Vw auf 12 Vg oder 24 Vg, sodass der Kühlschrank an ein Wechselspannungsnetz angeschlossen werden kann.

Für alle CRX-Modelle sind Unterputz- und Standardmontagerahmen erhältlich.

Bei Fragen wenden Sie sich bitte direkt an den Fachhandel oder Ihren Servicepartner.

Bestimmungsgemäßer Gebrauch

Der Kühlschrank ist für den Einbau in Wohnwagen, Wohnmobilen oder Booten ausgelegt. Es wird empfohlen, das Kühlgerät in einer festen Position aufzustellen. Er eignet sich ausschließlich zur Installation in einer Einbaunische. Nach dem Einbau darf ausschließlich die Gerätefront frei zugänglich sein. Der Kühlschrank eignet sich ausschließlich zum Kühlen, Tiefkühlen und Lagern von Lebensmitteln. Der Kühlschrank ist nicht für die fachgerechte Lagerung von Medikamenten ausgelegt.

DE VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Kühlschranks den Anforderungen der Lebensmittel entspricht, die Sie kühlen wollen.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Technische Beschreibung

CRX Technische Beschreibung

Die CoolMatic Kühlgeräte der CRX-Serie können Waren abkühlen und kühl halten. Im Gefrierfach können Waren tiefgekühlt werden. Wenn das Kühlgerät ohne Gefrierfach betrieben wird, können tiefgekühlte Waren mit der Schnellkühlfunktion kurzfristig gelagert werden. Alle im Kühlgerät verwendeten Materialien sind unbedenklich für Lebensmittel. Der Kühlkreislauf ist wartungsfrei. Die Temperatur wird mit dem Bedienpaneel an der linken Innenseite des Kühlgeräts eingestellt. CRX50, CRX65, CRX80: Zur Auswahl stehen vier Temperaturbereiche von +3 °C bis +12 °C sowie eine Schnellkühlfunktion. CRX110, CRX140: Zur Auswahl stehen vier Temperaturbereiche von +3 °C bis +12 °C. CRX140ACDC: Zur Auswahl stehen vier Temperaturbereiche von +3 °C bis +12 °C sowie ein Wintermodus.

Bedienelemente im Innenraum

Die unterschiedlichen Kühlgerättypen sind in folgenden Abbildungen dargestellt: • CRX50: Abb. 1, Seite 2 • CRX65: Abb. 2, Seite 2 • CRX80: Abb. 3, Seite 3 • CRX110: Abb. 4, Seite 3 • CRX140: Abb. 5, Seite 4 Nr.

Gefrierfach (herausnehmbar: nur CRX50, CRX65, CRX80)

Gitter (klappbar, so dass Flaschen in den Kühlraum gestellt werden können)

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Kühlgerät aufstellen und anschließen Nr.

Flaschenarretierung (zum Festsetzen von Flaschen im Türfach)

Deckelfach (klappbar)

Nr. in Abb. 6, Seite 4, Erklärung Abb. 7, Seite 5 1

IR-Sensor zum Schalten der Innenbeleuchtung

LED: Service-Anzeige

LED Blau: Kompressor läuft LED Orange: Kompressor aus

LEDs: Temperaturstufen

Kühlgerät aufstellen und anschließen

Sicherheitshinweise zur Installation auf Booten

Bitte beachten Sie speziell bei der Installation auf Booten folgende Hinweise:

D DE GEFAHR! Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Spannungsversorgung über einen FI-Schalter abgesichert ist!

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Kühlgerät aufstellen und anschließen

A CRX ACHTUNG! • Das Kühlgerät kann auch in Umgebungsbedingungen eingesetzt werden, in denen es zu kurzzeitigen Neigungen von 30° kommt (z.B. Einsatz in Booten). Beachten Sie beim Aufstellen des Kühlgeräts, dass dieser für diese Gegebenheiten gesichert sein muss. Wenden Sie sich bei Fragen zur Installation an einen ausgewiesenen Fachbetrieb. • Stellen Sie das Kühlgerät so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 8, Seite 6). • Das Kühlgerät ist für Umgebungstemperaturen zwischen +16 °C und +43 °C ausgelegt. • CRX 110ACDC, CRX 140ACDC: Im Wintermodus kann das Kühlgerät bei Umgebungstemperaturen zwischen +10 °C und +16 °C betrieben werden.

Hinweise zum Aufstellen des Kühlgeräts

Beachten Sie folgende Hinweise beim Aufstellen: • Stellen Sie das Kühlgerät so auf, dass die erwärmte Luft gut abziehen kann (entweder nach oben oder zu den Seiten, Abb. 8, Seite 6). Legende zu Abb. 8, Seite 6 Nr.

Abstand oberhalb, wenn nach oben oder zur Seite nicht genügend Abluft zirkulieren kann

• Beachten Sie die folgenden Einbaumaße:

Abmessungen B x H x T (mm)

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Kühlgerät aufstellen und anschließen

• Halten Sie Öffnungen (Lüftungsschlitze usw.) im Gehäuse oder der Einbaustruktur frei von Gegenständen. • Im Normalbetrieb des Kühlgeräts entsteht Kondensat. Sie können das Kondensat entweder am Boden des Kühlgeräts regelmäßig aufwischen oder durch einen Abfluss im Boden des Kühlgeräts ablassen (siehe Kapitel „Ablauf für Wasserauslass montieren (optional)“ auf Seite 43).

Ablauf für Wasserauslass montieren (optional)

➤ Schließen Sie einen Schlauch mit einem Innendurchmesser von 10 mm (nicht im Lieferumfang enthalten) an den Wasserauslass an. ➤ Legen Sie das Kühlgerät auf die Seite, sodass die Unterseite zugänglich ist. ➤ Führen Sie das Wasser über den Wasserauslass (Abb. 9 2, Seite 7) in die von Ihnen gewünschte Ablaufrichtung nach vorn oder hinten. ➤ Entfernen Sie die Wasserablassschraube (Abb. 9 1, Seite 7) im Inneren des Kühlgeräts.

Kühlgerät aufstellen

Gehen Sie wie folgt vor, um das Kühlgerät aufzustellen: ➤ Wenn Sie das Kondenswasser über einen Schlauch ableiten möchten: Montieren Sie den Ablauf für den Wasserauslass (siehe Kapitel „Ablauf für Wasserauslass montieren (optional)“ auf Seite 43). ➤ Lösen Sie die Transportsicherung (Kapitel „Verriegelung lösen“ auf Seite 49). ➤ Öffnen Sie die Tür des Kühlgerätes. ➤ Lösen Sie die Blindkappen (Abb. 0 2, Seite 7). ➤ Schieben Sie das Kühlgerät in die Nische. ➤ Befestigen Sie das Kühlgerät mit geeigneten Schrauben (Abb. 0 1, Seite 7). ➤ Drücken Sie die Blindkappen (Abb. 0 2, Seite 7) in die Öffnungen.

Sie können den Anschlag der Tür ändern, so dass die Tür nach links statt nach rechts aufschwingt. ➤ Gehen Sie vor, wie in Abb. a, Seite 8 bis Abb. c, Seite 8 gezeigt, um den Türanschlag zu ändern.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Kühlgerät aufstellen und anschließen

CRX Kühlgerät an Gleichspannung anschließen

A ACHTUNG! • Um Spannungs- und Leistungsverluste zu vermeiden, sollte das Anschlusskabel möglichst kurz und nicht unterbrochen sein. Vermeiden Sie deshalb zusätzliche Schalter, Stecker oder Verteilerdosen. • Klemmen Sie das Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen.

Die Kühlschränke können mit 12 V oder mit 24 V Gleichspannung betrieben werden. Zur Sicherheit ist das Kühlgerät mit einem elektronischen Verpolungsschutz ausgestattet, der das Kühlgerät gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. Zum Schutz der Batterie schaltet sich das Kühlgerät automatisch ab, wenn die Spannung nicht mehr ausreicht (siehe folgende Tabelle). 12 V

24 V Ausschaltspannung

22,8 V Wiedereinschaltspannung

➤ Bestimmen Sie den notwendigen Querschnitt des Kabels in Abhängigkeit von der Kabellänge gemäß Abb. d, Seite 9. Legende zu Abb. d, Seite 9: Koordinatenachse

A ACHTUNG! Achten Sie auf die richtige Polarität.

➤ Kontrollieren Sie vor Inbetriebnahme des Kühlgerätes, ob die Betriebsspannung und die Batteriespannung übereinstimmen (siehe Typenschild).

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Kühlgerät aufstellen und anschließen

➤ Schließen Sie Ihr Kühlgerät an einen Steckplatz an, der mit mindestens 15 A (bei 12 V) bzw. 7,5 A (bei 24 V) abgesichert ist (Abb. e 1, Seite 9). ➤ Verbinden Sie das rote Kabel (Abb. e rd, Seite 9) mit dem Pluspol der Batterie. ➤ Verbinden Sie das schwarze Kabel (Abb. e bk, Seite 9) mit dem Minuspol der Batterie.

D Kühlgerät an Wechselspannung anschließen GEFAHR! Lebensgefahr! • Hantieren Sie nie mit Steckern und Schaltern, wenn Sie nasse Hände haben oder mit den Füßen in der Nässe stehen. • Wenn Sie Ihr Kühlgerät an Bord eines Bootes per Landanschluss am Wechselspannungsnetz betreiben, müssen Sie auf jeden Fall einen FI-Schutzschalter zwischen Wechselspannungsnetz und Kühlgerät schalten. Lassen Sie sich von einem Fachmann beraten.

CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC Gehen Sie wie folgt vor, wenn Sie das Kühlgerät an Wechselspannung anschließen: ➤ Stecken Sie den Stecker in die Wechselstromsteckdose (Abb. f 1, Seite 10). CRX50DC, CRX65DC, CRX80DC, CRX110DC Sie können die Kühlgeräte an Wechselspannung von 100 – 240 Vw anschließen, wenn Sie den Gleichrichter MPS35 (Zubehör) verwenden. Der Gleichrichter MPS35 besitzt eine Vorrangschaltung, die eine angeschlossene Batterie schont. Bei 100 – 240-Vw-Netzanschluss schaltet der Gleichrichter automatisch um von Batteriebetrieb auf Netzbetrieb. Wenn das 100 – 240-Vw-Netz abgetrennt wird, schaltet der Netzgleichrichter automatisch wieder auf Batteriebetrieb um. Netzbetrieb über den Netzgleichrichter hat immer Vorrang vor Batteriebetrieb. Gehen Sie wie folgt vor, wenn Sie das Kühlgerät an Wechselspannung anschließen: ➤ Befestigen Sie den Gleichrichter hinten am Kühlgerät. ➤ Schließen Sie den Gleichrichter an, wie in Abb. g, Seite 10 dargestellt. ➤ Schließen Sie das Kühlgerät an den Gleichrichter an (Abb. g 2, Seite 10): – rotes Kabel: Pluspol der Batterie – schwarzes Kabel: Minuspol der Batterie

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Kühlgerät benutzen

➤ Stecken Sie den Stecker in die AC-Steckdose (Abb. g 1, Seite 10).

Das Kühlgerät ermöglicht die Konservierung von frischen Nahrungsmitteln. Außerdem können Sie im Gefrierfach tiefgekühlte Lebensmittel konservieren und frische Nahrungsmittel einfrieren.

ACHTUNG! • Im Inneren des Kühlgeräts dürfen keine elektrischen Geräte eingesetzt werden. Als Ausnahme gelten Geräte, die vom Hersteller dafür freigegeben sind. • Achten Sie darauf, dass Sie Getränke oder Speisen in Glasbehältern nicht zu stark abkühlen. Beim Gefrieren dehnen sich Getränke oder flüssige Speisen aus. Dadurch können die Glasbehälter zerstört werden. • Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden. • Achten Sie darauf, dass sich nur Gegenstände bzw. Waren im Kühlgerät befinden, die auf die gewählte Temperatur gekühlt werden dürfen. HINWEIS • Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie ihn aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 50). • Drücken Sie die Klappe des Gefrierfachs nicht gewaltsam zu. • Ziehen Sie die Trennwand nicht heraus, wenn sich Eis im Gefrierfach befindet. • Entfernen Sie nicht den Paneel-Aufkleber bei der Bedienung des Kühlgeräts.

Tipps zum Energiesparen

• Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. • Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Kühlgerät kühl halten. • Öffnen Sie das Kühlgerät nicht häufiger als nötig. • Lassen Sie das Kühlgerät nicht länger offen als nötig. • Tauen Sie das Kühlgerät ab, sobald sich eine Eisschicht gebildet hat. • Vermeiden Sie eine unnötig tiefe Innentemperatur.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Kühlgerät benutzen

• Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

Kühlgerät einschalten

➤ Schalten Sie das Kühlgerät ein, indem Sie den Taster

HINWEIS Nach dem Einschalten benötigt das Kühlgerät eine gewisse Zeit, bis der Kompressor anläuft.

Temperatur einstellen

➤ Drücken Sie den Taster so oft, bis die gewünschte Temperaturstufe eingestellt ist. Die untere/größte LED ist die kälteste Einstellung. Die oberste/kleinste LED ist die wärmste Einstellung. Von der kältesten Temperaturstufe gelangen Sie durch erneutes Drücken des Tasters wieder zur wärmsten Temperaturstufe.

A HINWEIS Die Kühlleistung kann beeinflusst werden von • der Umgebungstemperatur, • der Menge der zu konservierenden Lebensmittel, • der Häufigkeit der Türöffnungen. Wenn die Umgebungstemperatur 16 °C bis 20 °C beträgt, stellen Sie das Kühlgerät mindestens auf Stufe 2.

Schnellkühlfunktion einstellen (nur CRX50, CRX65, CRX80) ACHTUNG! • Benutzen Sie die Schnellkühlfunktion nur, wenn das herausnehmbare Gefrierfach nicht eingesetzt ist. Ansonsten besteht die Gefahr, dass das Gefrierfach äußerst kalt wird und eine Kondensation von Wasser außen am Kühlgerät nicht verhindert werden kann. Zudem wird der Energieverbrauch stark ansteigen. • Flaschen und andere Behältnisse können durch Gefrieren platzen. • Die Tür des Kühlgerätes ist unmittelbar nach dem Schließen schwer zu öffnen.

Das Kühlgerät kann mit einer Schnellkühlfunktion betreiben werden, um Tiefkühltemperaturen zu erreichen.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Kühlgerät benutzen ➤ Drücken Sie den Taster ✓ Die LED über dem Taster

CRX länger als 3 Sekunden. leuchtet.

➤ Drücken Sie den Taster erneut länger als 3 Sekunden, um das Kühlgerät mit der normalen Kühlfunktion zu betreiben.

Wintermodus einstellen (CRX140ACDC)

Der Wintermodus gewährleistet bei Außentemperaturen unter 16 °C einen optimalen Betrieb: ➤ Drücken Sie den Taster

länger als 3 Sekunden.

✓ Das Kühlgerät schaltet in den Wintermodus und die LED über dem Taster leuchtet. ➤ Drücken Sie den Taster erneut länger als 3 Sekunden, um das Kühlgerät mit der normalen Kühlfunktion zu betreiben.

A I Lebensmittel konservieren ACHTUNG! • Konservieren Sie keine warmen Lebensmittel im Kühlfach. • Stellen Sie keine Glasbehälter mit Flüssigkeiten in das Gefrierfach. HINWEIS Konservieren Sie Lebensmittel, die leicht Gerüche und Geschmäcke aufnehmen sowie Flüssigkeiten und Produkte mit hohem Alkoholgehalt in dichten Behältern.

Sie können im Kühlfach Lebensmittel konservieren. Die Konservierungszeit der Lebensmittel ist üblicherweise auf der Packung angegeben. Das Kühlfach unterteilt sich in verschiedene Zonen, die unterschiedliche Temperaturen aufweisen: • Die kälteren Zonen befinden sich unmittelbar über den Schubladen für Obst und Gemüse, nahe der Rückwand. • Beachten Sie Temperatur- und Haltbarkeitsangaben auf den Verpackungen Ihrer Lebensmittel.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Kühlgerät benutzen

• Beachten Sie folgende Hinweise beim Konservieren: – Frieren Sie Produkte, die gerade auftauen oder aufgetaut wurden, keinesfalls wieder ein, sondern brauchen Sie diese baldmöglichst auf. – Wickeln Sie die Lebensmittel in Aluminium- bzw. Polyäthylenfolien und schließen Sie sie in entsprechende Behälter mit Deckel. Dadurch werden die Aromen, die Substanz und die Frische besser konserviert.

A Gefrierfach abtauen ACHTUNG! Verwenden Sie keine mechanischen Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Als Ausnahme gelten Geräte, die vom Hersteller dafür freigegeben sind.

Gehen Sie wie folgt vor, um das Kühlgerät abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Drücken Sie den Taster

, bis das Kühlgerät abschaltet.

➤ Öffnen Sie die Tür vollständig.

A Verriegelung lösen ACHTUNG! Verstellen Sie den Verriegelungsmechanismus nur bei geöffneter Tür. Bei Nutzung bei geschlossener Tür wird das Gerät beschädigt.

Das Kühlgerät verfügt über einen Verriegelungsmechanismus (Abb. h 1, Seite 10), der auch als Transportsicherung dient. Folgende Einstellungen sind möglich: • Lock (Rad bis zum Anschlag nach rechts drehen): Die Tür ist geschlossen und gesichert. Um die Tür zu öffnen, ziehen Sie den Türgriff nach oben und öffnen die Tür. • Vent (Rad bis zum Anschlag nach links drehen): Die Tür ist leicht geöffnet, aber fixiert. Nutzen Sie diese Position, wenn Sie das Gerät längere Zeit außer Betrieb nehmen.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU Reinigung und Pflege

CRX Kühlgerät ausschalten und stilllegen

Wenn Sie das Kühlgerät für längere Zeit stilllegen wollen, gehen Sie wie folgt vor: ➤ Drücken Sie den Taster

, bis das Kühlgerät abschaltet.

➤ Klemmen Sie die Anschlusskabel von der Batterie ab oder ziehen Sie den Stecker der Wechselstromleitung aus dem Gleichrichter. ➤ Reinigen Sie das Kühlgerät (siehe Kapitel „Reinigung und Pflege“ auf Seite 50). ➤ Drehen Sie das Verriegelungsrad (Abb. h 1, Seite 10) bis zum Anschlag nach links („Vent“). ➤ Schließen Sie die Tür, bis sie einrastet. ✓ Die Tür bleibt offen und verhindert so, dass sich Gerüche bilden.

Sicherung wechseln (nur CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC)

Wenn die Sicherung im Wechselstrom-Sockel defekt ist, können Sie diese auswechseln. ➤ Hebeln Sie das Sicherungsfach (Abb. f 2, Seite 10) mit einem Schraubendreher auf. ➤ Wechseln Sie die Sicherung (250 V/4 A) aus. ➤ Schließen Sie das Sicherungsfach wieder.

A Reinigung und Pflege ACHTUNG! • Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. • Benutzen Sie keine harten oder spitzen Werkzeuge, um den Abtauprozess zu beschleunigen.

➤ Trennen Sie das Gerät vom Stromnetz, bevor Sie es reinigen und pflegen. ➤ Reinigen Sie das Kühlgerät regelmäßig und sobald er verschmutzt ist mit einem feuchten Tuch.

&5;,2VERRN6HLWH0RQWDJ1RYHPEHU CRX Gewährleistung

➤ Achten Sie darauf, dass kein Wasser in die Dichtungen tropft. Dies kann die Elektronik beschädigen. ➤ Wischen Sie das Kühlgerät nach dem Reinigen mit einem Tuch trocken. ➤ Befreien Sie den Kondensator in regelmäßigen Abständen von Staub und Verunreinigungen.

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken: • eine Kopie der Rechnung mit Kaufdatum, • einen Reklamationsgrund oder eine Fehlerbeschreibung.

Entsorgung WARNUNG! Kinderfalle! Vor der Entsorgung Ihres alten Kühlgeräts: • Hängen Sie die Türen aus. • Belassen Sie die Abstellflächen im Kühlgerät, damit Kinder nicht hineinsteigen können.

➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

M Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

Störungen beseitigen

Bedeutung der roten LED (Abb. 6 2, Seite 4, Abb. 7 2, Seite 5) Bei Betriebsfehlern leuchtet die LED mehrmals auf. Die Anzahl der Impulse hängt von der Art des Fehlers ab.

CRX Jedes Aufleuchten dauert jeweils eine Viertelsekunde. lm Anschluss an die Impulsserie folgt eine Pause. Die Sequenz für den Fehler wird alle vier Sekunden wiederholt. CRX50, CRX65, CRX80 Anzahl Leuchtimpulse

Zu niedrige Spannung

Die Versorgungsspannung liegt außerhalb des eingestellten Bereichs.

Der Lüfter belastet die Elektronikeinheit mit mehr als 1 A.

Zu viele Startversuche

Kompressor oder Lüfter in sind in kurzer Zeit zu oft gestartet.

Motor läuft nicht an

Der Rotor sitzt fest. Der Differenzdruck im Kühlsystem ist zu hoch (> 5 bar).

Zu niedrige Drehzahl

Bei zu stark belastetem Kühlsystem lässt sich die Mindestdrehzahl des Motors von 1850 min–1 nicht aufrecht erhalten.

Übertemperatur der Elektronikeinheit

Bei zu stark belastetem Kühlsystem oder zu hoher Temperatur wird die Elektronik zu heiß.

Fehler Temperaturfühler Temperaturfühler defekt

CRX110, CRX140 Anzahl Leuchtimpulse

Zu niedrige Spannung

Die Versorgungsspannung liegt außerhalb des eingestellten Bereichs.

Der Lüfter belastet die Elektronikeinheit mit mehr als 1 A.

Motor läuft nicht an

Der Rotor sitzt fest. Der Differenzdruck im Kühlsystem ist zu hoch (> 5 bar).

Anzahl Leuchtimpulse

Zu niedrige Drehzahl

Bei zu stark belastetem Kühlsystem lässt sich die Mindestdrehzahl des Motors von 1850 min–1 nicht aufrecht erhalten.

Übertemperatur der Elektronikeinheit

Bei zu stark belastetem Kühlsystem oder zu hoher Temperatur wird die Elektronik zu heiß.

Fehler Temperaturfühler Temperaturfühler defekt

Kompressor läuft nicht (Batterieanschluss) Störung

UKL = 0 V Unterbrechung in der Anschlussleitung Batterie – Elektronik

Verbindung herstellen

Hauptschalter defekt (falls vorhanden)

Hauptschalter wechseln

Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden)

Leitungsabsicherung wechseln

UKL ≤ UEIN Batteriespannung zu niedrig

UKL ≤ UAUS Lose Kabelverbindung Schlechter Kontakt (Korrosion)

Verbindung herstellen

Batteriekapazität zu gering

Kabelquerschnitt zu gering

Kabel wechseln (Abb. d, Seite 9)

Umgebungstemperatur zu hoch

UKL ≥ UEIN Elektrische Unterbrechung im Kompressor zwischen den Stiften

Be- und Entlüftung nicht ausreichend Kühlgerät umstellen Kondensator verschmutzt

Kondensator reinigen

Kundendienst kontaktieren

UKL Spannung zwischen Plus- und Minusklemme der Elektronik

UEIN Einschaltspannung Elektronik

UAUS Ausschaltspannung Elektronik

CRX Kompressor läuft nicht (Anschluss an Wechselspannung) Störung

Unterbrechung in der Anschlussleitung

Verbindung herstellen

Hauptschalter defekt (falls vorhanden)

Hauptschalter wechseln

Zusätzliche Leitungsabsicherung durchgebrannt (falls vorhanden)

Leitungsabsicherung wechseln

Spannung liegt an, aber Umgebungstemperatur zu hoch – Kompressor läuft nicht Be- und Entlüftung nicht ausreichend Kühlgerät umstellen

Elektrische Unterbrechung im Kompressor zwischen den Stiften

Kondensator verschmutzt

Kondensator reinigen

Kundendienst kontaktieren

Kühlleistung lässt nach, Innentemperatur steigt Störung

Kompressor läuft lange/dauernd

Umgebungstemperatur zu hoch

Kompressor läuft selten

Be- und Entlüftung nicht ausreichend Kühlgerät umstellen Kondensator verschmutzt

Kondensator reinigen

Batteriekapazität erschöpft

Ungewöhnliche Geräusche Störung

Bauteil des Kältekreislaufes kann nicht Bauteil vorsichtig frei schwingen (liegt an Wandung an) abbiegen Fremdkörper zwischen Kühlmaschine Fremdkörper entfernen und Wand eingeklemmt Lüftergeräusch

Technische Daten CRX50

Nutzinhalt Kühlfach:

Nutzinhalt Gefrierfach:

ACDC-Modelle: DC-Modelle:

12 Vg oder 24 Vg 100 – 240 Vw (nur ACDC-Modelle)

Mittlere Leistungsaufnahme (Wechselstrom) (nur ACDC-Modelle):

48 W Nennstrom 12 Vg: 24 Vg: 100 Vw (nur ACDC-Modelle): 240 Vw(nur ACDC-Modelle):

5,5 A 2,8 A 1,22 A 0,58 A

0,56 A Kühltemperaturbereich Kühlgerät: Gefrierfach: Schnellkühlung (ohne Trennwand):

+3 °C bis +12 °C –15 °C bis –5 °C

maximal –6 °C ± 2 °C Klimaklasse:

Kurzzeitige Krängung:

Treibhauspotential (GWP): Abmessungen:

1430 Abb. i, Seite 11 Abb. j, Seite 11 Abb. k, Seite 11

Nutzinhalt Kühlfach:

Nutzinhalt Gefrierfach:

ACDC-Modelle: DC-Modelle:

Nutzinhalt gesamt: Anschlussspannung:

12 Vg oder 24 Vg 100 – 240 Vw (nur ACDC-Modelle)

Mittlere Leistungsaufnahme (Wechselstrom) (nur ACDC-Modelle):

65 W Nennstrom 12 Vg: 24 Vg: 100 Vw (nur ACDC-Modelle): 240 Vw (nur ACDC-Modelle):

6,2 A 3,0 A 0,82 A 0,34 A

0,4 A Kühltemperaturbereich Kühlgerät: Gefrierfach: Einstellungen Wintermodus (nur ACDC-Modelle): Klimaklasse:

+3 °C bis +12 °C –18 °C bis –6 °C –

5 W Heizung, heizt nur, wenn der Kompressor nicht läuft

Kurzzeitige Krängung:

Treibhauspotential (GWP): Abmessungen: Gewicht: Prüfung/Zertifikat:

1430 Abb. l, Seite 12

Enthält fluorierte Treibhausgase Hermetisch geschlossene Einrichtung
