MODE D'EMPLOI CRX-50E DOMETIC

FR Réfrigérateur à compression Instructions de montage et de service . . . . . . . . . . . . . . . . . . . . . . . . .58 Cleaning and maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

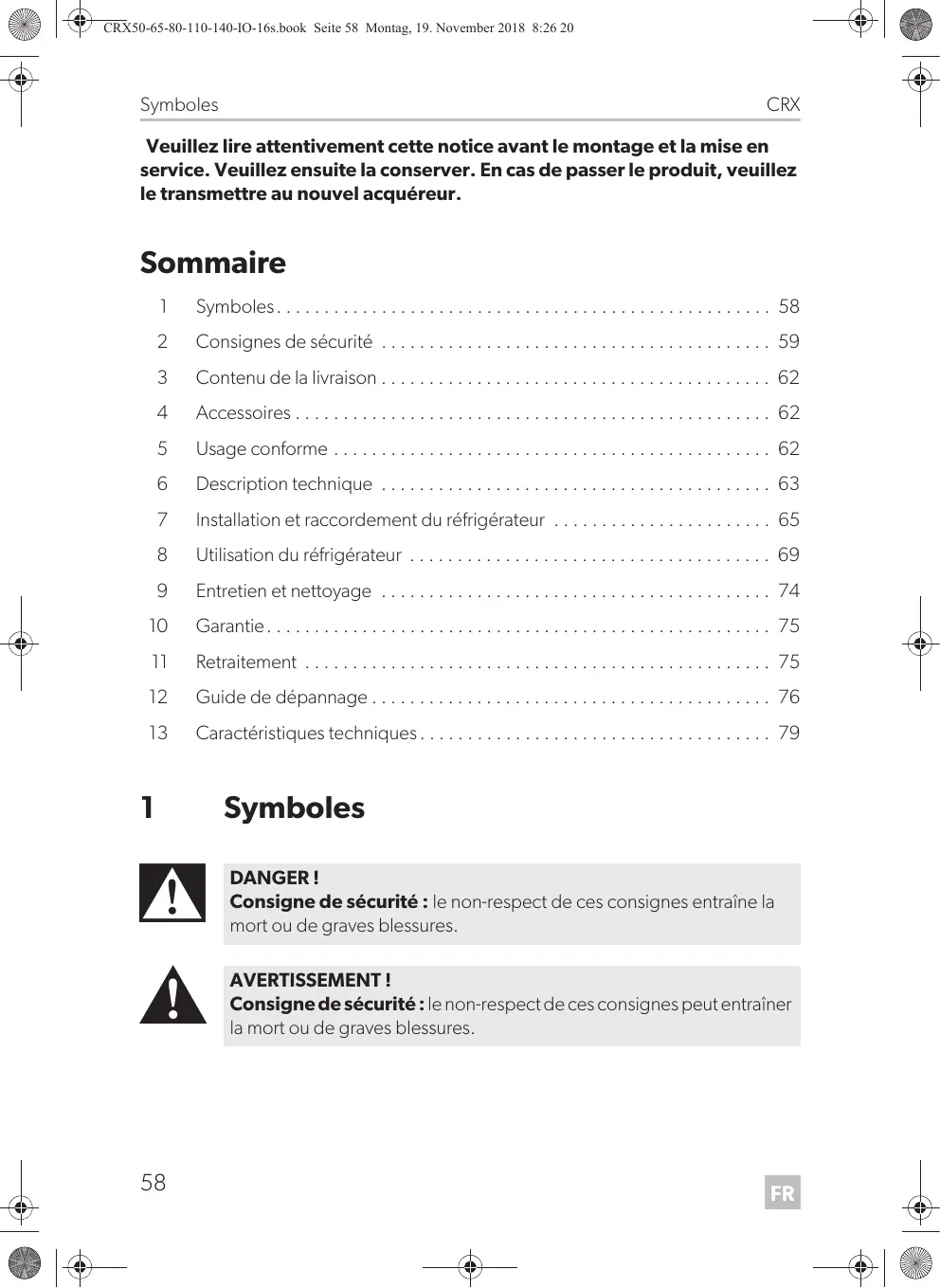

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur. Sommaire

Symboles. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Contenu de la livraison . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Usage conforme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Description technique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Installation et raccordement du réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . 65

Utilisation du réfrigérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Retraitement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Symboles DANGER ! Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures. AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

Consignes de sécurité ATTENTION ! Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures. AVIS ! Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit. REMARQUE Informations complémentaires sur l'utilisation du produit. Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement
• des sollicitations mécaniques et une tension de raccordement incorrecte ayant endommagé le matériel
• des modifications apportées au produit sans autorisation explicite de la part du fabricant
• une utilisation différente de celle décrite dans la notice

• Sur les bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.

• Faire exécuter les installations dans des pièces humides et dans des zones exposées à l’eau uniquement par un spécialiste.
• Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.
• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

Consignes de sécurité CRX

• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

• Risque d'écrasement! Ne touchez pas la charnière.
• Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.
• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
• Si le réfrigérateur est raccordé à la prise CC : débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
• Si le réfrigérateur est raccordé à la prise CC : débranchez ou éteignez le réfrigérateur lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
• N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants !
• Veillez à ce que l'ouverture d'évacuation soit toujours propre.
• N'ouvrez jamais le circuit frigorifique.

Consignes de sécurité

• Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur.
• Lors du transport, veillez à ne pas endommager le circuit frigorifique. Le réfrigérant du circuit frigorifique s'enflamme facilement. En cas d'endommagement du circuit frigorifique : – évitez tout feu ouvert et toute étincelle. – Aérez bien la pièce.
• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

Consignes de sécurité concernant le fonctionnement de l'appareil

• Ne touchez jamais les lignes électriques dénudées avec les mains nues. Cela est surtout valable en cas de fonctionnement sur secteur. ATTENTION !
• Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
• Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les aliments ne sont pas en contact avec les acides de la batterie.

• N'exploitez aucun appareil électrique dans le réfrigérateur, sauf s'ils sont recommandés par le fabricant pour cet usage.
• Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz etc.).
• Risque de surchauffe Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
• Assurez-vous que les ouvertures d'aération ne sont pas recouvertes.
• Ne remplissez pas le bac intérieur de substances liquides ou de glace.
• Ne plongez jamais l'appareil dans l'eau.
• Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.
• Veillez à ce que la nourriture ne touche pas les parois du compartiment de réfrigération.

Contenu de la livraison

CRX Contenu de la livraison Quantité Désignation

Réfrigérateur à tablettes

Sortie d’évacuation d’eau

Notice de montage et d'utilisation

Accessoires Disponibles en accessoires (non compris dans la livraison) : Désignation Explication Redresseur Convient pour CRX50DC, CRX65DC, CRX80DC, CRX110DC. Transforme une tension d'entrée de 100 à 240 Vw en tension 12 Vg ou 24 Vg, de sorte que le réfrigérateur peut être raccordé à un secteur alternatif. Cadres de montage Des cadres de montage encastrés et standard sont disponibles pour tous les modèles CRX. N° de produit

Divers En cas de questions, veuillez contacter directement le revendeur ou votre fournisseur de service après-vente.

Usage conforme Le réfrigérateur est prévu pour le montage dans les caravanes, les camping-cars ou sur les bateaux. Il est recommandé d’installer l’appareil dans une position fixe. Il est exclusivement conçu pour être installé dans une alcôve. Une fois le montage effectué, seul l'avant de l'appareil doit pouvoir être accessible. Le réfrigérateur convient uniquement pour réfrigérer, congeler et stocker des aliments. Le réfrigérateur n'est pas destiné au stockage conforme des médicaments.

ATTENTION ! Risque pour la santé Veuillez vérifier si la puissance frigorifique du réfrigérateur correspond à la température de conservation recommandée pour les aliments que vous souhaitez conserver au frais.

Les réfrigérateurs CoolMatic de la série CRX peuvent réfrigérer et tenir au frais les aliments. Le compartiment congélateur permet de congeler des aliments. Si le réfrigérateur est utilisé sans compartiment congélateur, il est possible de stocker des aliments surgelés à court terme grâce à la fonction de refroidissement rapide. Les matériaux utilisés lors de la construction du réfrigérateur n'altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien. La température se règle grâce au panneau de commande situé à l'intérieur du réfrigérateur, du côté gauche. CRX50, CRX65, CRX80 : Quatre plages de température, de +3 °C à +12 °C, ainsi qu'une fonction de refroidissement rapide, sont disponibles. CRX110, CRX140 : Quatre plages de température, de +3 °C à +12 °C sont disponibles. CRX110ACDC, CRX140ACDC : Quatre plages de température, de +3 °C à +12 °C, ainsi qu'un mode hiver, sont disponibles.

Commandes à l'intérieur du réfrigérateur Les différents types de réfrigérateurs sont représentés sur les illustrations suivantes :

• CRX50 : fig. 1, page 2
• CRX65 : fig. 2, page 2
• CRX80 : fig. 3, page 3
• CRX110 : fig. 4, page 3
• CRX140 : fig. 5, page 4

Compartiment congélateur (amovible : uniquement CRX50, CRX65, CRX80)

Clayette type grille (repliable pour pouvoir placer des bouteilles dans le compartiment de réfrigération)

Surface de rangement

Blocage de bouteilles (pour maintenir les bouteilles dans le balconnet de la contre-porte)

Éléments de commande N° dans fig. 6, page 4, fig. 7, page 5

Capteur IR pour la commutation de l'éclairage intérieur

LED : affichage de service

LED Bleu : le compresseur fonctionne LED Orange : le compresseur est éteint

Touche de sélection de la température

LED : fonction de refroidissement rapide allumée (CRX50, CRX65, CRX80) LED : mode hiver allumé (CRX110ACDC, CRX140ACDC)

LED : niveaux de température

Installation et raccordement du réfrigérateur

Installation et raccordement du réfrigérateur

Consignes de sécurité relatives à l'installation sur bateaux Concernant l'installation sur bateaux, veuillez observer les consignes spéciales suivantes:

DANGER ! Veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur ! AVIS !

• L’appareil de réfrigération supporte pendant de courtes durées d’être incliné à 30°, par exemple sur les bateaux. Lors de l’installation de l’appareil de réfrigération, veillez à ce qu’il soit fixé de manière à répondre à cette exigence. Consultez un professionnel en cas de questions relatives à l’installation.
• Installez l’appareil de réfrigération de manière à ce que l'air chaud produit puisse s’échapper facilement (soit par le haut, soit par les côtés, fig. 8, page 6).
• L’appareil de réfrigération est conçu pour une plage de températures ambiantes +16 °C à +43 °C.
• CRX110ACDC, CRX140ACDC : En mode hiver, l’appareil de réfrigération peut fonctionner à des températures ambiantes comprises entre +10 °C et +16 °C. Remarques concernant l'installation du réfrigérateur Observez les consignes suivantes en ce qui concerne l'installation :
• Installez le réfrigérateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut, soit par les côtés, fig. 8, page 6). Légende de fig. 8, page 6

Installation et raccordement du réfrigérateur CRX

Espace supérieur si la circulation d'air évacué en haut ou sur le côté est insuffisante

• Tenez compte des dimensions suivantes : Modèle

• Ne bouchez pas les ouvertures (fentes d'aération, etc.) du bâti ou de la structure d'encastrement.
• En fonctionnement normal du réfrigérateur, de l'eau de condensation se forme. Vous pouvez essuyer régulièrement l'eau de condensation au fond du réfrigérateur ou l'évacuer par un tuyau d'évacuation placé au fond du réfrigérateur (voir chapitre « Montage de la sortie d’évacuation d’eau (en option) », page 66).

Montage de la sortie d’évacuation d’eau (en option) ➤ Reliez un tuyau de diamètre intérieur de 10 mm (non fourni), à la sortie d’évacuation d’eau. ➤ Couchez le réfrigérateur sur le côté afin que le dessous soit accessible. ➤ Montez la sortie d’évacuation d’eau (fig. 9 2, page 7) de manière à ce qu’elle soit dirigée vers l’avant ou vers l’arrière conformément à la direction d’évacuation souhaitée. ➤ Retirez le bouchon d’évacuation d’eau (fig. 9 1, page 7) à l’intérieur du réfrigérateur.

Installation et raccordement du réfrigérateur Installation du réfrigérateur Procédez de la manière suivante pour installer le réfrigérateur : ➤ Si vous souhaitez purger le condensat par le biais d’un tuyau : montez la tubulure d’évacuation (voir chapitre « Montage de la sortie d’évacuation d’eau (en option) », page 66). ➤ Retirez la sécurité pour le transport (chapitre « Déverrouillage », page 73). ➤ Ouvrez la porte du réfrigérateur. ➤ Retirez les caches (fig. 0 2, page 7). ➤ Insérez le réfrigérateur dans l'alcôve. ➤ Fixez le réfrigérateur avec des vis adaptées (fig. 0 1, page 7). ➤ Enfoncez les caches (fig. 0 2, page 7) dans les trous.

Modification du côté d'ouverture de la porte Vous pouvez modifier le côté d'ouverture de la porte de sorte que la porte s'ouvre vers la gauche plutôt que vers la droite. ➤ Procédez comme le montrent les illustrations fig. a, page 8 à fig. c, page 8 pour modifier le côté d'ouverture de la porte.

Raccordement du réfrigérateur à la tension continue AVIS !

• Pour éviter des pertes de tension et de puissance frigorifique, le câble de raccordement doit être le plus court possible et ne doit pas être interrompu. Évitez donc de placer des interrupteurs, des connecteurs ou des répartiteurs supplémentaires.
• Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils. Les réfrigérateurs peuvent être branchés sur une tension continue de 12 V ou 24 V. Pour des raisons de sécurité, le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits.

Installation et raccordement du réfrigérateur CRX Pour protéger la batterie, le réfrigérateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant). 12 V 24 V Tension d'arrêt 10,4 V 22,8 V Tension de remise en marche 11,7 V 24,2 V ➤ Déterminez la section nécessaire du câble en fonction de sa longueur, selon la fig. d, page 9. Légende de fig. d, page 9 : Axe des coordonnées

Signification Unité Longueur de câble

Section du câble mm² AVIS ! Respectez la polarité. ➤ Avant de mettre l'appareil en service, vérifiez que la tension de service et celle de la batterie sont identiques (voir la plaque signalétique). ➤ Raccordez le réfrigérateur à une prise femelle protégée par un fusible de 15 A (à 12 V) ou 7,5 A (à 24 V) (fig. e 1, page 9). ➤ Raccordez le câble rouge (fig. e rd, page 9) au pôle positif de la batterie. ➤ Raccordez le câble noir (fig. e bk, page 9) au pôle négatif de la batterie.

Raccordement du réfrigérateur à la tension alternative DANGER ! Danger de mort !

• Ne vous approchez pas de prises ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.
• Si vous raccordez votre réfrigérateur à bord d'un bateau à la tension alternative par l'intermédiaire d'une prise de quai, vous devez dans tous les cas brancher un disjoncteur différentiel entre le secteur de tension alternative et le réfrigérateur. Veuillez vous renseigner auprès d'un spécialiste.

Utilisation du réfrigérateur CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC, CRX140ACDC Procédez comme suit si vous raccordez le réfrigérateur à une tension alternative : ➤ Introduisez la fiche dans la prise de courant alternatif (fig. f 1, page 10). CRX50DC, CRX65DC, CRX80DC, CRX110DC Vous pouvez raccorder les réfrigérateurs à une tension alternative de 100 – 240 Vw si vous utilisez le redresseur de courant MPS35 (accessoire). Le redresseur de courant MPS35 possède un raccordement prioritaire qui protège la batterie raccordée. En cas de raccordement au réseau 100 – 240 Vw, le redresseur commute automatiquement du fonctionnement sur batterie au fonctionnement sur secteur. Si le secteur 100 – 240 Vw est coupé, le redresseur de courant repasse automatiquement en mode de fonctionnement sur batterie. Le fonctionnement secteur via redresseur a toujours priorité sur le fonctionnement batterie. Procédez comme suit si vous raccordez le réfrigérateur à une tension alternative : ➤ Fixez le redresseur derrière le réfrigérateur. ➤ Connectez le redresseur conformément à l'illustration fig. g, page 10. ➤ Raccordez le réfrigérateur au redresseur de courant (fig. g 2, page 10) : – câble rouge : pôle positif de la batterie – câble noir : pôle négatif de la batterie ➤ Introduisez la fiche dans la prise CA (fig. g 1, page 10).

Utilisation du réfrigérateur Le réfrigérateur permet la conservation des aliments frais. De plus, vous pouvez conserver des aliments congelés dans le compartiment congélateur ou y congeler des aliments frais.

Utilisation du réfrigérateur

• Aucun appareil électrique ne doit être utilisé à l’intérieur de l'appareil. Les seules exceptions sont les appareils autorisés par le fabricant à cet effet.
• Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses. En gelant, le volume des boissons et aliments liquides augmente. Les récipients en verre risquent alors de se casser.
• Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.
• Veillez à ne déposer dans le réfrigérateur que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée. REMARQUE
• Avant de mettre en service votre nouveau réfrigérateur, vous devez, pour des raisons d’hygiène, le nettoyer à l’intérieur et à l’extérieur à l’aide d’un tissu humide (voir aussi chapitre « Entretien et nettoyage », page 74).
• Ne fermez pas le clapet du compartiment congélateur en appuyant violemment dessus.
• Ne sortez pas la paroi de séparation si de la glace se trouve dans le compartiment congélateur.
• Ne retirez pas la membrane du panneau de commande lors de l’utilisation du réfrigérateur. Comment économiser de l'énergie ?

• Choisissez un emplacement bien aéré et à l'abri du soleil.
• Laissez refroidir les aliments chauds avant de les mettre dans le réfrigérateur.
• N'ouvrez pas le réfrigérateur plus souvent que nécessaire. Si la porte reste ouverte plus de 5 minutes, la lumière commence à clignoter.
• Ne laissez pas la porte ouverte plus longtemps que nécessaire.
• Dégivrez le réfrigérateur dès qu'une couche de glace s'est formée.
• Évitez une température intérieure inutilement basse.
• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

Utilisation du réfrigérateur Mise en marche du réfrigérateur ➤ Allumez le réfrigérateur en appuyant sur la touche

REMARQUE Après la mise en marche, le réfrigérateur a besoin d'un certain temps avant que le compresseur ne se mette en marche. Réglage de la température ➤ Appuyez sur la touche jusqu'à ce que le niveau de température souhaité soit réglé. La LED inférieure/principale correspond à la température la plus froide. La LED supérieure/plus petite indique la température la plus élevée. À partir du dernier niveau de température, vous accédez au premier niveau de température en appuyant de nouveau sur la touche.

REMARQUE La puissance frigorifique peut être influencée par

• la température ambiante,
• la quantité des aliments à conserver,
• la fréquence de l'ouverture de la porte. Si la température ambiante est comprise entre 16 °C et 20 °C, placez le réfrigérateur au minimum sur le niveau 2. Réglage de la fonction de refroidissement rapide (uniquement CRX50, CRX65, CRX80) AVIS !
• Utilisez la fonction de refroidissement rapide uniquement lorsque le compartiment congélateur amovible n'est pas utilisé. Sinon, le compartiment congélateur risque d'être extrêmement froid et de provoquer une condensation d'eau hors du réfrigérateur. Cela augmenterait de plus fortement la consommation d'énergie.
• Tenez compte du fait que les bouteilles et autres récipients peuvent éclater en gelant.
• Tenez compte du fait qu'il est difficile d'ouvrir la porte du réfrigérateur juste après l'avoir fermée. Il est possible d'utiliser le réfrigérateur avec une fonction de refroidissement rapide pour atteindre des températures de congélation. ➤ Appuyez sur la touche

pendant plus de 3 secondes.

Utilisation du réfrigérateur CRX ✓ La LED au-dessus de la touche s'allume. ➤ Appuyez de nouveau sur la touche pendant plus de 3 s afin d'utiliser le réfrigérateur avec la fonction de refroidissement normal.

Réglage du mode hiver (uniquement CRX110ACDC, CRX140ACDC) Le mode hiver assure un fonctionnement optimal à des températures extérieures inférieures à 16 °C : ➤ Appuyez sur la touche pendant plus de 3 secondes. ✓ Le réfrigérateur passe en mode hiver et la LED au-dessus de la touche s'allume. ➤ Appuyez de nouveau sur la touche pendant plus de 3 s afin d'utiliser le réfrigérateur avec la fonction de refroidissement normal.

Conservation des aliments AVIS !

• Ne conservez pas d'aliments chauds dans le réfrigérateur.
• Ne placez pas de récipients en verre remplis de liquides dans le compartiment congélateur. REMARQUE Conservez les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des conteneurs hermétiques. Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage. Le compartiment réfrigérateur se répartit en plusieurs zones qui présentent différentes températures :
• Les zones les plus froides se trouvent directement au-dessus du bac à légumes, près de la paroi arrière.
• Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments.

Utilisation du réfrigérateur

• Observez les consignes suivantes en ce qui concerne la conservation : – ne recongelez jamais un produit décongelé, consommez-le au plus vite. – Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un récipient à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent mieux.

Dégivrage du compartiment congélateur AVIS ! N'utilisez jamais d'outils mécaniques pour enlever les couches de glace ou pour détacher des objets pris dans le givre. Les seules exceptions sont les appareils autorisés par le fabricant à cet effet. Procédez de la manière suivante pour dégivrer le réfrigérateur : ➤ Retirez les aliments. ➤ Placez-les éventuellement dans un autre réfrigérateur pour qu'ils restent froids. ➤ Appuyez sur la touche jusqu'à ce que le réfrigérateur s'éteigne. ➤ Ouvrez complètement la porte.

Déverrouillage AVIS ! Changez le mécanisme de verrouillage uniquement lorsque la porte est ouverte. Une exploitation avec la porte fermée entraînera l'endommagement de l'appareil. Le réfrigérateur dispose d'un mécanisme de verrouillage (fig. h 1, page 10) servant également de protection de transport. Les réglages suivants sont possibles :

• Lock (tourner la mollette à fond vers la droite) : la porte est fermée et bloquée. Pour ouvrir la porte, tirez la poignée vers le haut et ouvrez la porte.
• Vent (tourner la mollette à fond vers la gauche) : la porte est légèrement ouverte, mais toutefois bloquée. Utilisez cette position si vous devez éteindre l'appareil pour une durée prolongée.

Entretien et nettoyage

CRX Arrêt et mise hors service du réfrigérateur Lorsque vous voulez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante : ➤ Appuyez sur la touche jusqu'à ce que le réfrigérateur s'éteigne. ➤ Débranchez le câble de raccordement de la batterie ou débranchez la prise de la ligne de courant alternatif en la retirant du redresseur. ➤ Nettoyez le réfrigérateur (voir le chapitre « Entretien et nettoyage », page 74). ➤ Tournez la mollette de verrouillage (fig. h 1, page 10) à fond vers la gauche (« Vent »). ➤ Fermez la porte jusqu'à ce qu'elle s'enclenche. ✓ La porte reste entrouverte et empêche ainsi que de mauvaises odeurs ne se forment.

Changement du fusible (uniquement pour CRX50ACDC, CRX65ACDC, CRX80ACDC, CRX110ACDC) Il vous est possible de remplacer le fusible dans le socle de courant alternatif s'il est défectueux. ➤ Soulevez le compartiment pour fusible (fig. f 2, page 10) à l'aide d'un tournevis. ➤ Remplacez le fusible (250 V/4 A). ➤ Refermez le compartiment pour fusible.

Entretien et nettoyage AVIS !

• N’utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager le réfrigérateur.
• N'utilisez pas d'outils durs ou pointus pour accélérer le processus de dégivrage. ➤ Débranchez l’appareil du réseau électrique avant de le nettoyer et de l’entretenir.

➤ Nettoyez le réfrigérateur régulièrement et dès qu'il est sale, avec un chiffon humide. ➤ Veillez à ce que de l'eau ne goutte pas sur les joints. Cela risque d'endommager les composants électroniques. ➤ Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé. ➤ Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

Retraitement AVERTISSEMENT ! Risque d'enfermement pour les enfants ! Avant de mettre au rebut votre ancien réfrigérateur :

• Enlevez les portes de leurs gonds.
• Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans. ➤ Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informezvous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

CRX Guide de dépannage Signification du témoin lumineux LED rouge (fig. 6 2, page 4, fig. 7 2, page 5) En cas de défaut de fonctionnement, la LED clignote plusieurs fois. Le nombre d'impulsions dépend du type de défaut. Chaque clignotement dure un quart de seconde. Chaque série d'impulsions est suivie d'une pause. La séquence correspondant au défaut est répétée toutes les quatre secondes.

CRX50, CRX65, CRX80

Nombre d'impulsions lumineuses Erreur Cause possible

Sous-tension La tension d'alimentation se trouve en dehors de la plage réglée.

Surintensité du ventilateur Le ventilateur exige de l'unité électronique une intensité de plus d'1 A. Tentatives de démarrage trop nombreuses Le compresseur ou le ventilateur ont démarré trop souvent dans un bref délai.

Le moteur ne démarre pas Le rotor est coincé. La pression différentielle dans le système réfrigérant est trop élevée (> 5 bar).

Vitesse de rotation trop faible Un système de refroidissement subissant des charges trop élevées empêche le moteur de tourner au régime minimum requis de 1850 tr/min.

Surtempérature de l'unité électronique Si le système réfrigérant est trop sollicité ou atteint une température trop élevée, les composants électroniques chauffent trop. Permanent Erreur capteur de température Capteur de température défectueux

Guide de dépannage CRX110, CRX140 Nombre d'impulsions lumineuses Erreur Cause possible

Sous-tension La tension d'alimentation se trouve en dehors de la plage réglée.

Surintensité du ventilateur Le ventilateur exige de l'unité électronique une intensité de plus d'1 A.

Le moteur ne démarre pas Le rotor est coincé. La pression différentielle dans le système réfrigérant est trop élevée (> 5 bar).

Vitesse de rotation trop faible Un système de refroidissement subissant des charges trop élevées empêche le moteur de tourner au régime minimum requis de 1850 tr/min.

Surtempérature de l'unité électronique Si le système réfrigérant est trop sollicité ou atteint une température trop élevée, les composants électroniques chauffent trop. Permanent Erreur capteur de température Capteur de température défectueux Le compresseur ne fonctionne pas (raccordement sur batterie) Dysfonctionnement Cause possible Solution UBORNES = 0 V Interruption de la ligne de raccordement entre la batterie et l'électronique Établir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer l'interrupteur principal Le fusible supplémentaire de la ligne est grillé (s'il fait partie des composants) Changer le fusible de la ligne Tension de batterie trop faible Charger la batterie Guide de dépannage Dysfonctionnement Tentative de démarrage Les câbles sont débranchés avec UBORNES ≤ UARRET Mauvais contact (corrosion) Tentative de démarrage avec UBORNES ≥ UMARCHE Interruption électrique dans le compresseur entre les broches Solution Établir la connexion Capacité de batterie trop faible Changement des piles Section du câble trop petite Changer le câble (fig. d, page 9) Température ambiante trop élevée

Ventilation par aspiration et aération insuffisante Déplacer l'appareil Le condenseur est sale Nettoyer le condenseur Compresseur défectueux Tension entre la borne positive et la borne négative de l'électronique UMARCHE Tension de démarrage de l'électronique UARRET Tension d'arrêt de l'électronique Le compresseur ne fonctionne pas (raccordement sur tension alternative) Dysfonctionnement Cause possible Solution Pas de tension Interruption dans la ligne électrique Établir la connexion Commutateur principal défectueux (s'il fait partie des composants) Changer l'interrupteur principal Le fusible supplémentaire de la ligne est grillé (s'il fait partie des composants) Changer le fusible de la ligne Il y a une tension mais le Température ambiante trop élevée compresseur ne foncVentilation par aspiration et aération tionne pas insuffisante Interruption électrique dans le compresseur entre les broches

Déplacer l'appareil Le condenseur est sale Nettoyer le condenseur Compresseur défectueux Diminution de la puissance frigorifique, augmentation de la température intérieure Dysfonctionnement Cause possible Solution Longue durée de fonctionnement / fonctionnement continu du compresseur Température ambiante trop élevée

Ventilation par aspiration et aération insuffisante Déplacer l'appareil Le condenseur est sale Nettoyer le condenseur Ventilateur défectueux Changer le ventilateur Batterie à plat Charger la batterie Dysfonctionnement Cause possible Solution Fort ronflement Les mouvements d'un élément du cir- Redresser l'élément avec cuit de refroidissement sont bloqués précaution (l'élément est coincé contre la paroi) Le compresseur fonctionne rarement Bruits inhabituels

Corps étranger coincé entre l'unité de réfrigération et la paroi Retirer le corps étranger Le ventilateur fait du bruit Changer le ventilateur Caractéristiques techniques CRX50 CRX65 CRX80 CRX1050 CRX0050 CRX1065 CRX0065 CRX1080 CRX0080 Capacité du compartiment réfrigérateur : 41,2 l 50 l 70,6 l Contenance du compartiment congélateur : 4,4 l 7,0 l 7,5 l Modèles ACDC : Modèles DC : Tension de raccordement :

12 Vg ou 24 Vg 100 – 240 Vw (uniquement modèles ACDC)

Puissance moyenne absorbée (courant alternatif) (uniquement modèles ACDC) : Courant nominal 12 Vg : 24 Vg : 100 Vw (uniquement modèles ACDC) : 240 Vw (uniquement modèles ACDC) : CRX CRX50 CRX65 CRX80 40 W 45 W 48 W 5,0 A 2,6 A 5,5 A 2,8 A 5,6 A 2,9 A 1,14 A 1,22 A 1,23 A 0,53 A 0,58 A 0,56 A Plage de température de refroidissement Réfrigérateur : Compartiment congélateur : Refroidissement rapide (sans cloison) : De +3 °C à +12 °C De –15 °C à –5 °C maximum –6 °C ± 2 °C Classe climatique :

Humidité de l'air : 90 % maximum Angle de gîte pendant une courte durée : maximal 30° Pression max. : BP 11 bar/HP 25 bar Fluide moteur : C5H10 Réfrigérant : R134a Quantité de fluide frigorigène : Équivalent CO2 : 38 g 42 g 48 g 0,054 t 0,060 t 0,069 t Potentiel d'effet de serre (GWP) : Dimensions : Poids : Contrôle/Certificat :

fig. i, page 11 fig. j, page 11 fig. k, page 11 17 kg 19 kg 21 kg

Caractéristiques techniques CRX110 CRX140 CRX1110 CRX0110 CRX1140 Capacité du compartiment réfrigérateur : 98 l 124 l Contenance du compartiment congélateur : 9,5 l 11 l 107,5 l 135 l Modèles ACDC : Modèles DC : Contenance totale : Tension de raccordement : Puissance moyenne absorbée (courant alternatif) (uniquement modèles ACDC) : Courant nominal 12 Vg : 24 Vg : 100 Vw (uniquement modèles ACDC) : 240 Vw (uniquement modèles ACDC) : 12 Vg ou 24 Vg 100 – 240 Vw (uniquement modèles ACDC) 50 W 65 W 6,2 A 3,0 A 7,7 A 3,6 A 0,82 A 0,95 A 0,34 A 0,4 A Plage de température de refroidissement Réfrigérateur : Compartiment congélateur : Réglages mode hiver (uniquement modèles ACDC) : De +3 °C à +12 °C De –18 °C à –6 °C

Chauffage 5 W, chauffe uniquement lorsque le compresseur ne fonctionne pas Classe climatique :

Humidité de l'air : 90 % maximum Angle de gîte pendant une courte durée : maximal 30° Pression max. : BP 11 bar/HP 25 bar Fluide moteur : C5H10 Réfrigérant : R134a Quantité de fluide frigorigène :

Équivalent CO2 : CRX CRX110 CRX140 0,067 t 0,072 t Potentiel d'effet de serre (GWP) : Dimensions : Poids : Contrôle/Certificat :

fig. l, page 12 fig. m, page 12 27,6 kg 30,6 kg

Contient des gaz à effet de serre fluorés Equipement hermétiquement scellé

Suministro de entrega. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Uso de la nevera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

Acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .124

Smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .149

Specifiche tecniche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .152

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .172

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .216

Garanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .331

Záruka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 354

Hlasité bručivé zvuky
