Tipo di prodotto	Forno a gas da incasso con grill
Marca	DOMETIC
Modello	FO391TD - REV 1
Categoria	Forno portatile per camper/caravan
Capacità termica del forno	1,2 kW (87 g/h)
Capacità termica del grill	1,6 kW (116 g/h)
Alimentazione gas	Butano (G30) o Propano (G31) a seconda del modello, pressione 28-30 o 30 mbar
Alimentazione elettrica	12 V per accensione elettronica e illuminazione (fusibile 3A max)
Funzioni principali	Cottura al forno con termostato (130-240°C), grill, girarrosto, piatto rotante
Materiali	Acciaio inossidabile, smalto, vetro
Installazione	Incasso in mobile, collegamento camino sul tetto obbligatorio, fissaggio con viti
Manutenzione e pulizia	Pulire con acqua e sapone neutro, spugna morbida. Non utilizzare prodotti abrasivi o vapore.
Sicurezza	Accensione solo a porta aperta, termocoppia di sicurezza, spegnimento in caso di fiamma spenta
Pezzi di ricambio disponibili	Iniettori, tubi, camino disponibili presso rivenditori Truma o SMEV
Riparabilità	Interventi solo da tecnico autorizzato
USO PREVISTO	Cottura di alimenti solo. Non utilizzare per il riscaldamento.

Domande frequenti - FO391TD - REV 1 DOMETIC

Che tipo di gas utilizzare per il forno Dometic FO391TD?

Il forno può funzionare a butano (G30) o propano (G31) in base alla categoria di regolazione indicata sull'etichetta. La pressione deve essere di 28-30 mbar per il butano e 37 mbar per il propano.

Come accendere il forno?

Aprire completamente la porta del forno. Premere a fondo il pulsante di comando del forno e ruotarlo su una posizione tra 1 e 6. Contemporaneamente, premere il pulsante di accensione elettronica (o usare un fiammifero per accensione manuale). Tenere premuto il pulsante per alcuni secondi dopo l'accensione.

Cosa fare se la fiamma si spegne accidentalmente?

Chiudere immediatamente il rubinetto del gas e attendere almeno un minuto prima di riaccendere. Non tentare di riaccendere immediatamente.

Come pulire il forno e il grill?

Dopo il raffreddamento, pulire con una spugna morbida, acqua e detergente neutro. Sciacquare e asciugare. Non utilizzare prodotti abrasivi, lana d'acciaio, pulitore a vapore o raschietti metallici sui vetri.

Posso usare il grill per più di 25 minuti?

No, il grill non deve essere utilizzato per più di 25 minuti consecutivi. Non sostituisce il forno per cotture lunghe.

Il forno può essere utilizzato senza collegamento a un camino?

No, i modelli FO391TD devono essere collegati a un camino sul tetto del veicolo per evacuare i gas di combustione. Utilizzare solo i tubi e i camini raccomandati.

Qual è la tensione elettrica per l'accensione?

L'apparecchio funziona a 12 V continua. Il circuito deve essere protetto da un fusibile da 3 A massimo. Rispettare le polarità: filo rosso per il positivo, nero per il negativo.

Come sostituire una bombola del gas?

Chiudere i rubinetti dell'apparecchio e la valvola della bombola. Assicurarsi che non ci siano fiamme nelle vicinanze. Scollegare il riduttore dalla bombola vuota, quindi installare la nuova seguendo l'ordine inverso. Verificare le perdite con un rilevatore o un prodotto non corrosivo (nessuna fiamma libera).

Cosa fare se sento odore di gas?

Aprire le finestre, evacuare il veicolo, non toccare interruttori elettrici né accendere fiamme. Chiudere la valvola della bombola. Contattare un tecnico autorizzato.

Il girarrosto e il piatto rotante sono inclusi?

Il manuale menziona l'uso del girarrosto e del piatto rotante. Devono essere installati come indicato nelle figure del manuale. Verificare la disponibilità in base al modello esatto.

MANUALE UTENTE FO391TD - REV 1 DOMETIC

INSTALLAZIONE / USO / MANUTENZIONE - IT

ENGLISH

INSTALLATION / USE / MAINTENANCE - GB

FRANCAIS

INSTALLATION / USAGE / ENTRETIEN - FR

DEUTSCH

INSTALLATION / GEBRAUCH / WARTUNG - DE

ESPANOL

INSTALACION / USO / MANUTENCION - ES

PORTUGUES

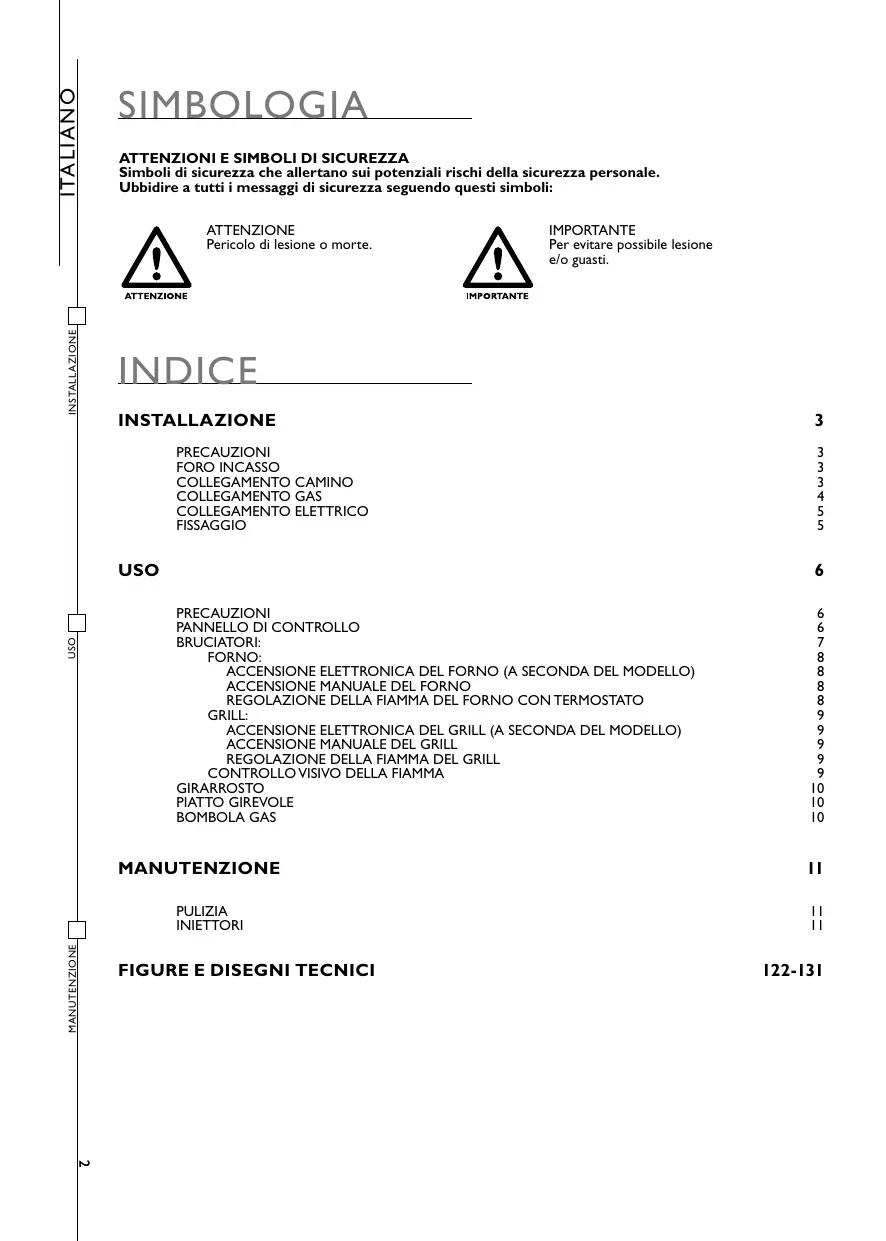

ATTENZIONI E SIMBOLI DI SICUREZZA

Simboli di sicurezza che allertano sui potenziali rischi della sicurezza personale.

Ubbidire a tutti i messaggi di sicurezza seguendo questi simboli:

ATTENZIONE

ATTENZIONE

Pericolo di lesione o morte.

IMPORTANTE

IMPORTANTE

Per evitare possibili lesioni

e/o guasti.

INDICE

INSTALLAZIONE

QUESTO APPARECCHIO NON È COLLEGATO AD UN DISPOSITIVO DI EVACUAZIONE DEI PRODOTTI DELLA COMBUSTIONE. ESSO DEVE ESSERE INSTALLATO E RACCORDATO CONFORMMENTE ALLE REGOLE DI INSTALLAZIONE IN VIGORE. DEVE ESSERE DEDICATA UN'ATTENZIONE PARTICOLARE ALLE DISPOSIZIONI APPLICABILI IN MATERIA DI VENTILAZIONE.

FORO INCASSO

L'APPARECCHIO DEVE ESSERE TENUTO LONTANO DA MATERIALI INFIAMMABILI.

Questo forno appartiene alla CLASSE 3: APPARECCHIO DA INCASSO IN UNA CUCINA O IN UN PIANO DI LAVORO.

DISTANZE MINIME DA RISPETTARE DALLE PARETI

Rispettare le distanze minime dalle pareti e dal pavimento come indicato in FIG. I - PAG. 122 a seconda del modello.

DIMENSIONI FORO D'INCASSO

Effettuare un foro nel mobile come indicato nella FIG. 2 - PAG. 123 a seconda del modello.

Il mobile deve essere propriamente costruito in squadra con il piano di lavoro orizzontale e la facciata del mobile. Il foro di incasso del mobile deve essere propriamente in squadra.

Nel caso di aperture per aerazione del mobile, evitare che materiali combustibili possano accedere alle stesse.

COLLEGAMENTO CAMINO

I MODELLI FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS - FO391TD - FO391TS DEVONO ESSERE COLLEGATI A UN CAMINO A TETTO.

DEVONO ESSERE UTILIZZATI SOLTANTO I TUBI E IL CAMINO INDICATI IN QUESTE ISTRUZIONI E SONO DISPONIBILI PRESSO I RIVENDITORI TRUMA O SMEV.

IL CAMINO E I TUBI DI SCARICO FUMI DEVONO ESSERE TENUTI LONTANO DA MATERIALI CHE NON RESISTONO ALLA TEMPERATURA DI 120°C.

1. Fissare l'attacco camino (K) con le 2 viti in dotazione come illustrato in FIG. 3 - PAG. 126 e proseguire con l'allacciamento del tubo e del camino. 2. Il camino a tetto deve essere montato verticalmente con inclinazione massima di 15°. Fare un foro 60 mm sul tetto del mezzo in prossimità del foro. Se necessario, introdurre sulla parete del foro una striscia di lamiera di spessore 1 mm, in modo che il tetto non si deformi durante il fissaggio e rimanga impermeabile. 3. Introdurre il camino e fissarlo con i dati dall'interno del mezzo. Per garantire l'impermeabilità del tetto, stringere nuovamente il dado di fissaggio del camino dopo alcune ore di funzionamento del forno. 4. Collegare il tubo di scarico come indicato in FIG. 4 - PAG. 127. Infilare il tubo nel camino fino ad arresto e fissarlo con una vite autofilettante. 5. Fissare bene alle pareti il tubo di scarico ( 55mm) e il tubo di protezione ( 65mm) con le fascette per tutta la loro lunghezza.

COLLEGAMENTO GAS

ATTENZIONE

CONTROLLARE QUESTI DATI PRIMA DI ALLACCIARE L'APPARECCHIO ALLA BOMBOLA. I RIDUTTORI DI PRESSIONE DA UTILIZZARE FRA LA BOMBOLA E L'APPARECCHIO DEVONO ESSERE CONFORMI ALLE CATEGORIE INDICATE NELLA TABELLA SOTTOSTANTE.

Questo apparecchio può funzionare con i gas seguenti e le relative pressioni di alimentazione. La categoria (o le categorie) secondo cui è stato regolato l'apparecchio è individuata chiaramente sull'etichetta identificativa incollata sull'apparecchio.

CATEGORIA E PAESI DI DESTINATIONE	PRESSIONE GAS
I3B/P(30)	30 mbar Butano (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propano (G31)
I3+ (28-30/37)	28-30 mbar Butano (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propano (G31)

MODELLO	PORTATA TERMICA NOMINALE COMPLESSIVA	VOLUME D'ARIA NECESARIA ALLA COMBUSTIONE
FO200FT - FO200FTFE FO290TD - FO290TS FO300 - FO300L FO390TD - FO390TS	1,2 KW - 87 gr/h	2,4 m³/h
FO211FGT FO291TD - FO291TS - FO311 FO391TD - FO391TS VN555 - VN565	1,6 KW - 116 gr/h	3,2 m³/h

ATTENZIONE

DURANTE LE OPERAZIONI DI INSTALLAZIONE E COLLEGAMENTO, IL TUBO CONDUTTORE DI GAS DELL'APPARECCHIO NON DEVE ESSERE SOGGETTO A TORSIONE, TRAZIONE O ALTRE SOLLECITAZIONI.

Il collegamento della conduzione del gas nell'apparecchio deve essere effettuato mediante tubo metallico rigido e raccordi a tenuta. Si può usare tubo flessibile ma deve:

a) Sempre ispezionabile; b) Protetto da possibili contatti con parti riscaldabili (come la parte sottostante dei bruciatori); c) Protetto da qualsiasi sollecitazione (torsione, trazione, schiacciamento,...); d) Protetto dalle parti mobili dell'incasso (es. un cassetto); e) Di lunghezza massima di 1,5 m; f) Sostituito prima della sua data di scadenza; Una volta effettuato l'allacciamento, verificare la tenuta del circuito gas utilizzando un fluido non corrosivo per

la ricerca di eventuali perdite. Non usare una soluzione di acqua e sapone. NON UTILIZZARE FIAMME LIBERE.

Questo capitolo riguarda solo i modelli dove è presente la scritta 12V--- sull'etichetta identificativa incollata sull'apparecchio.

IMPORTANTE

QUESTO APPARECCHIO DEVE ESSERE COLLEGATO SOLAMENTE AD UN GENERATORE DI 12V... IL CIRCUITO DEVE ESSERE PROTETTO DA UN FUSIBILE NON SUPERIORE A 3 AMPERE.

OSSERVARE LA CORRETTA POLARITÀ NELL'ALLACCIAMENTO!

ATTENZIONE

NON COLLEGARE ASSOLUTAMENTE L'APPARECCHIO ALLA TENSIONE DI RETE (230V~). CIÒ PROVOCHEREBBE LA DEFINITIVA DISTRUZIONE DEI COMPONENTI ED UN PERICOLO PER L'UTENTE.

Per l'allacciamento dell'apparecchio usare un doppio cavetto rosso e nero da 1,5 mm² e connetterlo alla morsettiera posta nella parte posteriore dell'apparecchio. Il terminale rosso è il polo positivo ed il terminale nero è il polo negativo.

FISSAGGIO

IMPORTANTE

QUESTO APPARECCHIO DEVE ESSERE FISSATO AL MOBILE TRAMITE DELLE VITI COME DESCRITTO IN FIG. 5 - PAG. 128

IMPORTANTE

QUESTO APPARECCHIO DEVE ESSERE UTILIZZATO SOLAMENTE DA PERSONE ADULTE E RESPONSABILI. DURANTE ED IMMEDIATAMENTE DOPO L'UTILIZZO LE PARTI ACCESSIBILI POSSONO ESSERE CALDE; NON TOCCARLE E TENERE LONTANO I BAMBINI. TERMINATA LA COTTURA ASSICURARSI DI RIPORTARE LA/LE MANOPOLA/LE IN POSIZIONE DI CHIUSO. DOPO L'USO CHIUDERE IL RUBINETTO PRINCIPALE DELLA CONDUTTURA DEL GAS.

ATTENZIONE

QUESTO APPARECCHIO NON È DESTINATO ALL'USO DA PARTE DI PERSONE (INCLUSI I BAMBINI) CON RIDOTTE CAPACITÀ PSICHICHE O MOTORIE O CON MANCANZA DI ESPERIENZA E CONOSCENZA, A MENO CHE CI SIA UNA SUPERVISIONE O ISTRUZIONE SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA. I BAMBINI DEVONO ESSERE SORVEGLIATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.

L'UTILIZZO DI UN APPARECCHIO DI COTTURA A GAS PORTA ALLA PRODUZIONE DI CALORE E DI UMIDITÀ NEL LOCALE IN CUI È INSTALLATO. FARE IN MODO DI GARANTIRE UNA BUONA AERAZIONE DELLA CUCINA: MANTENERE APERTE LE APERTURE DI AERAZIONE NATURALE O INSTALLARE UN DISPOSITIVO DI AERAZIONE MECCANICO (CAPPA DI ASPIRAZIONE MECCANICA).

UN UTILIZZO INTENSO E PROLUNGATO DELL'APPARECCHIO PUÒ RENDERE NECESSARIA UN'AERAZIONE SUPPLEMENTARE, PER ESEMPIO L'APERTURA DI UNA FINESTRA O UN'AERAZIONE PIÙ EFFICACE, PER ESEMPIO AUMENTANDO LA POTENZA DELL'EVENTUALE ASPIRAZIONE MECCANICA.

IMPORTANTE

PRIMA DI CUOCERE ALIMENTI PER LA PRIMA VOLTA LASCIARE ACCESO ALLA MASSIMA PORTATA SIA IL FORNO CHE IL GRILL. IL FORNO PER UN TEMPO DI ALMENO 30 MINUTI E IL GRILL PER UN TEMPO DI 15-20 MINUTI.

PANNELLO DI CONTROLLO

I simboli seguiti indicano il bruciatore che corrisponde alla manopola. NOTA: Modelli diversi potrebbero avere manopole e simboli diversi.

QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE FORNO

QUESTO SIMBOLO SI TROVA VICINO ALLA MANOPOLA DEL BRUCIATORE GRILL

I simboli seguenti indicano la regolazione del bruciatore che corrisponde alla posizione della manopola. NOTA: Modelli diversi potrebbero avere manopole e simboli diversi.

GAS CHIUSO

FIAMMA GRANDE

FIAMMA PICCOLA

1-2-3-4-5-6

TEMPERATURE FORNO

GRILL

ALTRI SIMBOLI

PULSANTE DI ACCENSIONE ELETTRONICA

QUESTO SIMBOLO È COLLOCATO IN MODO BEN VISIBILE VICINO ALLA MANOPOLA DEL FORNO IN TUTTI QUEI MODELLI CON ACCENSIONE ELETTRONICA AZIONABILE PREMENDO LA MANOPOLA A FONDO

INTERRUTTORE LAMPADA

INTERRUTTORE GIRARROSTO

INTERRUTTORE PIATTO GIREVOLE

BRUCIATORI

Di seguito le caratteristiche dei bruciatori riferite ai vari modelli:

MODELLO	PORTATA TERMICA
	FORNO		GRILL
	Kw	gr/h	Kw	gr/h
FO200FT	1,2	87
FO200FTFE	1,2	87
FO211FGT	1,2	87	1,6	116
FO290TD	1,2	87
FO290TS	1,2	87
FO291TD	1,2	87	1,6	116
FO291TS	1,2	87	1,6	116
FO300	1,2	87

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da 1 a 6. Contemporaneamente schiacciare il pulsante di accensione elettronica (nei modelli con il simbolo ★ sulla porta, il pulsante di accensione non è visibile e viene azionato schiacciando a fondo la manopola). Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

IMPORTANTE

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE, RIPETERE L'OPERAZIONE DOPO AVER SEGUITO UNO DEI SEGUENTI SUGGERIMENTI:

PROCEDERE CON L'ACCENSIONE MANUALE; CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE, CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione da I a 6. Contemporaneamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

IMPORTANTE

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE, CONTROLLARE CHE CI SIA GAS NELLA BOMBOLA.

SE L'APPARECCHIO NON FUNZIONA ASSOLUTAMENTE, CHIUDERE IL RUBINETTO DI ARRIVO DEL GAS E CONTATTARE IL RIVENDITORE.

- REGOLAZIONE DELLA FIAMMA DEL FORNO CON TERMOSTATO

POSIZIONI	1	2	3	4	5	6
TEMPERATURE	130°C	160°C	180°C	200°C	220°C	240°C

La fiamma del bruciatore del forno, appena acceso, resta alla portata massima in tutte le posizioni della manopola e diminuisce automaticamente alla portata minima quando la temperatura impostata del forno viene raggiunta.

GRILL

L'ACCENSIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA SOLO CON LA PORTA COMPLETAMENTE APERTA.

SE IL BRUCIATORE NON SI ACCENDE IMMEDIATAMENTE, RILASCIARE LA MANOPOLA E RIPETERE L'OPERAZIONE DOPO ALMENO 10 SECONDI.

LE PARTI ACCESSIBILI POSSONO AVERE TEMPERATURE ELEVATE QUANDO VIENE UTILIZZATO IL GRILL. TENERE LONTANO I BAMBINI.

DURANTE IL FUNZIONAMENTO LA PORTA DEVE ESSERE SEMPRE APERTA E IL PARACALORE COMPLETAMENTE ESTRATTO (FIG.6 - PAG.130).

NON UTILIZZARE MAI IL GRILL PER UN TEMPO SUPERIORE A 25 MINUTI. IL GRILL NON PUÒ ESSERE UTILIZZATO COME UN FORNO.

SE LA FIAMMA DEL BRUCIATORE SI SPEGNE ACCIDENTALMENTE, CHIUDERE LA MANOPOLA DEL GAS E ATTENDERE UN MINUTO PRIMA DI RIACCENDERE.

- ACCENSIONE ELETTRONICA DEL GRILL (A SECONDA DEL MODELLO)

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione fiamma grande. Contemporaneamente schiacciare il pulsante di accensione elettronica (in quei modelli con il simbolo sulla porta, il pulsante di accensione non è visibile e viene azionato schiacciando la manopola). Una volta generata la fiamma, tenere premuta la manopola per alcuni secondi in modo che la fiamma resti accesa.

Se il bruciatore non si accende immediatamente, ripetere l'operazione dopo ognuno dei seguenti suggerimenti: - procedure con l'accensione manuale - controllare che ci sia gas nella bombola.

Se l'apparecchio non funziona assolutamente, chiudere il rubinetto di arrivo del gas e contattare il rivenditore.

L'accensione manuale viene utilizzata in assenza di accensione elettronica o in caso di guasto della stessa.

Per generare la fiamma, premere a fondo la manopola di comando e girarla in posizione GRILL o in posizione di fiamma grande. Contemporaneamente accendere il bruciatore con un fiammifero o accendigas. Una volta generata la fiamma, tenere premuta la manopola per qualche secondo in modo che la fiamma resti accesa.

Se il bruciatore non si accende immediatamente, controllare che ci sia gas nella bombola.

Se l'apparecchio non funziona assolutamente, chiudere il rubinetto di arrivo del gas e contattare il rivenditore.

- Regolazione della fiamma del grill

Per i modelli VN555 e VN565: per regolare la fiamma ruotare la manopola nella posizione desiderata.

Per tutti gli altri modelli: il grill deve essere utilizzato solamente alla portata termica nominale.

A seconda del tipo di gas utilizzato, l'aspetto della fiamma è il seguente: Propano (G31): fiamma con il dardo interno blu ed il contorno nitido. Butano (G30): fiamma con lievi punte gialle all'accensione del bruciatore le quali si intensificano man mano che il bruciatore si riscalda.

Girarrosto

Accendere il bruciatore del forno come indicato nel capitolo FORNO. Posizionare la manopola di comando nella posizione desiderata. Introdurre la leccarda con il girarrosto montato come indicato in FIG. 7 - PAG. 130. Premere l'apposito interruttore per far funzionare il motore del girarrosto.

Piatto girevole

IMPORTANTE

Il piatto girevole deve essere utilizzato solo con il grill.

Accendere il bruciatore del grill come indicato nel capitolo GRILL. Introdurre la leccarda con lo spiedo girevole come indicato in FIG. 8 - PAG. 131. Premere l'apposito interruttore per far funzionare il motore dello spiedo girevole.

BOMBOLA GAS

IMPORTANTE

L'IMPIEGO DI GAS E/O DI UNA PRESSIONE DIVERSA DA QUANTO PRESCRITTO DALLA SMEV PUÒ DETERMINARE CONDIZIONI ANOMALE DI FUNZIONAMENTO DELL'APPARECCHIO. PERTANTO LA SMEV DECLINA OGNI RESPONSABILITÀ DERIVANTE DALL'USO SCORRETTO DELL'APPARECCHIO.

Le bombole di gas che possono essere usate sono le più comuni nel paese in cui viene utilizzato l'apparecchio. Il gas da usare è indicato chiaramente all'esterno dell'imballo e sull'etichetta indelebile incollata sul retro dell'apparecchio. In ogni caso osservare le seguenti indicazioni: le bombole di gas devono essere disposte nell'apposito vano in posizione verticale, dotate di valvola e riduttore di pressione, e l'accesso non deve essere ostacolato. La sostituzione delle bombole deve poter essere eseguita senza impedimento e con facilità.

ATTENZIONE!: Al momento della sostituzione della bombola gas occorre prendere le seguenti precauzioni:

a) chiudere i rubinetti dell'apparecchio; b) accertarsi che nelle vicinanze non vi sia nessuna fiamma o fuoco; c) chiudere la valvola della bombola gas da sostituire; d) svitare il riduttore della bombola esaurita, toglierla dall'apposito vano. Procedere in senso inverso per la sostituzione. Verificare eventuali perdite di gas usando un fluido non corrosivo. Non usare una soluzione di acqua e sapone.

NON UTILIZZARE FIAMME LIBERE;

e) accendere i bruciatori e verificare il corretto funzionamento; in caso negativo rivolgersi a un tecnico autorizzato.

CHIUDERE L'ALIMENTAZIONE DEL GAS ALLA BOMBOLA DOPO L'USO.

FUGHE DI GAS

Consigliamo di utilizzare un rivelatore elettronico omologato di fughe di gas.

Se si avverte odore di gas:

a) Aprire le finestre e immediatamente far uscire tutte le persone dal camper, caravan, ecc. b) Non toccare interruttori elettrici, accendere fiammiferi o fare qualsiasi cosa che potrebbe infiammare il gas. c) Spegnere ogni fiamma libera. d) Chiudere la valvola della bombola o serbatoio del gas; non aprire la valvola finché la perdita di gas non è stata individuata ed eliminata. e) Contattare un tecnico autorizzato.

ATTENZIONE

PRIMA DI INIZIARE LA PULIZIA, SPEGNERE L'APPARECCHIO, SCOLLEGARLO DALLA RETE ELETTRICA ED ATTENDERE CHE SI SIA RAFFREDDATO.

LE SUPERFICI CALDE IN CONTATTO CON ACQUA FREDDA O UNO STRACCIO UMIDO POSSONO DANNEGGIARSI. NON USARE PRODOTTI ABRASIVI, CORROSIVI, A BASE DI CLORO, PAGLIETTA O LANA D'ACCIAIO, NON LASCIARE SOSTANZE ACIDE O ALCALINE (ACETO, SALE, SUCCO DI LIMONE ECC.) SULLE SUPERFICI DELL'APPARECCHIO. SUPERFICI IN ACCIAIO INOSSIDABILE E PARTI SMALTATE: LAVARE CON ACQUA E SAPONE O DETERSIVO NEUTRO, RISCIACQUARE ED ASCIUGARE. UTILIZZARE SPUGNE E STRACCI PULITI.

ATTENZIONE

NON USARE PER LA PULIZIA MATERIALI RUVIDI ABRASIVI O RASCHIETTI METALLICI AFFILATI PER PULIRE LE PORTE DI VETRO DEL FORNO DATO CHE POSSONO GRAFFIARE LA SUPERFICIE E CAUSARE LA FRANTUMAZIONE DEL VETRO.

NON UTILIZZARE PULITORI A VAPORE PER LA PULIZIA DELL'APPARECCHIO.

INIETTORI

ATTENZIONE

LE ATTIVITÀ DEVONO ESSERE FATTE DA PERSONALE AUTORIZZATO. DOPO TALE OPERAZIONE SI DECLINA OGNI RESPONSABILITÀ DERIVANTE DALL'INTERVENTO STESSO.

La rimozione ed il fissaggio degli iniettori deve essere eseguita mantenendo bloccato (mediante un utensile) il portainiettore (FIG. 9 - PAG. 131).

BRUCIATORE	Ø INIETTORE (mm)	N° STAMPIGLIATO
FORNO	0,53	53
GRILL	0,62	62
