BRUGSANVISNING FO391TD - REV 1 DOMETIC

Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed. Overhold alle disse sikkerhedsforskrifter og følg de nedenstående symboler: INSTALLATION ADVARSEL Risiko for kvæstelser eller død. VIGTIGT For at forebygge mulige kvæstelser og/eller beskadigelser. INDHOLDSFORTEGNELSE IINSTALLATION FORHOLDSREGLER INDBYGNINGSHUL

Ser udbores et hul i skabet, som vist på FIG. 2 - SIDE 123 afhængigt af modellen. Skabet skal være vinkelret med den vandrette arbejdsflade og med skabets forreste del. Skabets indbygningshul skal være vinkelret. Hvis skabet er udstyret med udluftningshuller bør man undgå at brandfarlige materialer kan trænge ind i åbningerne.

UDELUKKENDE DE RØR OG DEN SKORSTEN DER ER ANGIVET I INSTRUKSERNE OG SOM FÅS HOS TRUMA ELLER SMEV FORHANDLERNE MÅ ANVENDES. DA N S K 1 Skorstenens kobling (K) fastgøres med de 2 medfølgende skruer, som vist på FIG. 3 - SIDE 126 og fortsæt derefter med slangens og skorstenens tilslutning. 2 Skorstenen på køretøjets tag skal monteres lodret med en maksimal hældning på 15°. Der udbores et hul på 60 mm ∅ midt på taget ved siden af ovnen. Om nødvendigt, indføres en stribe af valset plade med en tykkelse på 1 mm i hullets væg for at undgå risikoen for at taget kan deformeres under fastspændingen og for at sikre tætheden. 3 Skorstenen indsættes og fastgøres med møtrikken fra køretøjets indvendige del. For at sikre tagets tæthed, strammes fastspændingsmøtrikken på ny efter nogle timers brug af skorstenen. INSTALLATION 4 Udstødningsslangen tilsluttes som vist på FIG. 4. - SIDE 127. Slangen indføres i skorstenen til endestop og fastspændes ved brug af en selvskærende skrue. 5 Udstødningsslangen (∅55mm) og beskyttelsesslangen (∅ 65mm) fastgøres omhyggeligt til væggene ved hjælp af stropper under hele længden. GASTILSLUTNING DE NEDENSTÅENDE DATA KONTROLLERES OMHYGGELIGT FØR APPARATET

TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM

FLASKEN OG APPARATET SKAL STEMME OVERENS MED KATEGORIERNE, DER ER LISTET PÅ FØLGENDE TABEL. BRUG Dette apparat er i stand til at fungere med de undernævnte gasser og de tilsvarende forsyningstryk. Den kategori (eller de kategorier), som apparatet er justeret til, er klart angivet op identifikationsskiltet, der er klistret på apparatet.

Gasforsyningsslangens forbindelse til apparatet bør udelukkende udføres ved brug af stiv metalrør og med tætte koblinger. Det er også muligt at anvende en bøjelig slange, men i henhold til følgende betingelser: ELEKTRISK TILSLUTNING Dette kapitel vedrører udelukkende de modeller der angiver 12 V på apparatets identifikationsskilt. DA N S K INSTALLATION a) Det skal altid være muligt at kontrollere slangen; b) Den skal være beskyttet mod mulig kontakt med dele der risikerer at blive varme (såsom brændernes underdel); c) Den skal være beskyttet mod alle påvirkninger (vridning, træk eller knusning...); d) Den skal være beskyttet mod indbygningens bevægelige dele (f.eks. en skuffe); e) Den maksimale længde skal være på 1,5m; f) Den bør udskiftes inden udløbsdatoen; Efter at have udført forbindelsen, skal man kontrollere at gaskredsen er tæt ved brug af en ikke ætsende væske. Undgå brug af sæbeopløsninger. DER MÅ IKKE BRUGES ÅBNE FLAMMER. DETTE APPARAT SKAL UDELUKKENDE TILSLUTTES EN GENERATOR MED 12 V JÆVNSTRØM. KREDSEN BESKYTTES MED EN SIKRING, MED EN VÆRDI PÅ HØJST 3 Ampere. DEN KORREKTE POLARITET UNDER TILSLUTNINGEN SKAL OVERHOLDES! APPARATET MÅ ALDRIG TILSLUTTES NETSPÆNDINGEN (230 V~), DA DET VILLE MEDFØRE EN UOPRETTELIG ØDELÆGGELSE AF KOMPONENTERNE OG EN FARE FOR BRUGEREN. BRUG For at tilslutte apparatet bruges en rød og sort dobbeltledning på da 1,5 mm2 som forbindes til klemkassen der sidder bag på selve apparatet. Den røde klemme er den positive pol og den sorte klemme er den negative pol. FASTSPÆNDING

BRÆNDERE Herunder tabellen med brændernes specifikationer afhængigt af de forskellige modeller: MODEL VARMEYDELSE GRILL

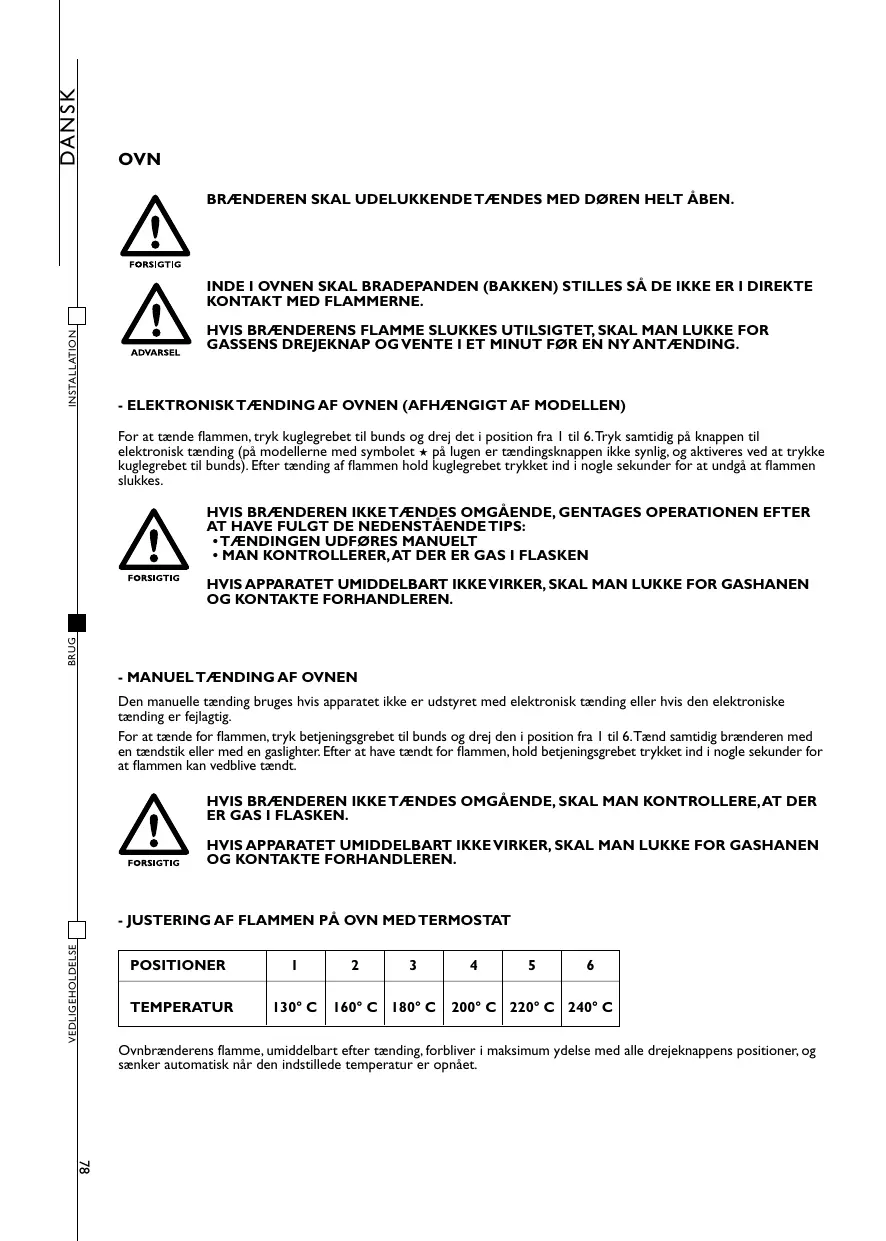

MODEL DA N S K OVN BRÆNDEREN SKAL UDELUKKENDE TÆNDES MED DØREN HELT ÅBEN. INSTALLATION INDE I OVNEN SKAL BRADEPANDEN (BAKKEN) STILLES SÅ DE IKKE ER I DIREKTE KONTAKT MED FLAMMERNE. HVIS BRÆNDERENS FLAMME SLUKKES UTILSIGTET, SKAL MAN LUKKE FOR GASSENS DREJEKNAP OG VENTE I ET MINUT FØR EN NY ANTÆNDING. - ELEKTRONISK TÆNDING AF OVNEN (AFHÆNGIGT AF MODELLEN) For at tænde flammen, tryk kuglegrebet til bunds og drej det i position fra 1 til 6. Tryk samtidig på knappen til elektronisk tænding (på modellerne med symbolet ★ på lugen er tændingsknappen ikke synlig, og aktiveres ved at trykke kuglegrebet til bunds). Efter tænding af flammen hold kuglegrebet trykket ind i nogle sekunder for at undgå at flammen slukkes. HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTÅENDE TIPS:

Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig. For at tænde for flammen, tryk betjeningsgrebet til bunds og drej den i position fra 1 til 6. Tænd samtidig brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder for at flammen kan vedblive tændt. HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN. HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN. VEDLIGEHOLDELSE - JUSTERING AF FLAMMEN PÅ OVN MED TERMOSTAT POSITIONER

200° C 220° C 240° C Ovnbrænderens flamme, umiddelbart efter tænding, forbliver i maksimum ydelse med alle drejeknappens positioner, og sænker automatisk når den indstillede temperatur er opnået.

• MAN KONTROLLERER, AT DER ER GAS I FLASKEN BRUG For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig trykkes knappen for den elektroniske tænding (på modellerne med symbolet ★ på døren er tændingsknappen ikke synlig og den aktiveres ved at trykke drejeknappen til bunds). Efter at have tændt for flammen, holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt. HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.

- MANUEL TÆNDING AF GRILLEN

Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig. For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig tændes brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt. HVIS BRÆNDEREN IKKE TÆNDES OMGÅENDE, SKAL MAN KONTROLLERE, AT DER ER GAS I FLASKEN.

Afhængigt af den anvendte type gas, er flammens udseende som følger: Propan (G31): flammens indvendig pil er blå og omkredsen er tydelig. Butan (G30): der er svage gule prikker i flammen når brænderen tændes, og de bliver mere og mere tydelige mens brænderen varmer op. DA N S K SPID Ovnbrænderen tændes som beskrevet i kapitlet OVN. Drejeknappen stilles i den ønskede position. Bradepanden med monteret stegespyd sættes ind, som vist på FIG. 7 - SIDE 13. DREJENDE PLADE INSTALLATION DEN DREJENDE PLADE BØR KUN ANVENDES SAMMEN MED GRILLEN. Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist på FIG. 8 - SIDE 131. Tryk på den tilsvarende afbryder for at starte motoren for den drejende plade. GASFLASKE BRUG HVIS DER ANVENDES GAS OG/ELLER TRYK, DER ER FORSKELLIGE FRA DEM, DER ER ANGIVET AF FIRMAET SMEV, KAN DET MEDFØRE UNORMALE FUNKTIONSTILSTANDE AF APPARATET. DERFOR FRALÆGGER SMEV SIG ETHVERT ANSVAR I TILFÆLDE AF UKORREKT BRUG AF APPARATET. De anvendelige gasflasker er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges er tydeligt angivet på emballagens udvendige side og på et uudsletteligt skilt, der er klistret bag på apparatet. Under alle omstændigheder skal disse forholdsregler følges: gasflaskerne skal opbevares i et særligt rum, i lodret position, de skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær. ADVARSEL: Når gasflasken skal udskiftes, skal de følgende forholdsregler følges: a) apparatets haner lukkes; b) det kontrolleres, at der ikke er flammer eller ild i nærheden; c) ventilen på gasflasken, der skal udskiftes, lukkes; d) adapteren på den brugte gasflaske løsnes, og selve flasken fjernes fra opbevaringsrummet. De samme regler, i modsat rækkefølge, følges ved udskiftning. Eventuelle lækager af gas kontrolleres en ikke ætsende væske. Der må aldrig bruges en opløsning af vand og sæbe. DER MÅ ALDRIG BRUGES ÅBNE FLAMMER; e) brænderne tændes og den korrekte funktion kontrolleres, i modsat fald kontaktes en autoriseret tekniker. FORSYNINGEN AF GAS TIL FLASKEN LUKKES EFTER BRUG. VEDLIGEHOLDELSE GASUDSLIP Det tilrådes at anvende en godkendt elektronisk detektor for gasudslip. Hvis der er lugt af gas: a) Vinduerne åbnes og alle personer der befindes i campingvognen, caravanen e.l. føres ud. b) Der må ikke røres ved de elektriske kontakter, der må ikke tændes tændstikker eller alt andet, der kan forårsage antænding af gassen. c) Alle åbne flammer slukkes. d) Hanen på flasken eller gasbeholderen lukkes, og ventilen må ikke åbnes til gasudslippet er fundet og er afhjulpet. e) En autoriseret tekniker kontaktes.

Fjernelse og fastspænding af dyserne skal udføres med dyseholderen (FIG. 9 - SIDE 131) er låst (ved brug af et redskab). BRUG INDGREBENE SKAL FORETAGES AF FAGLÆRT PERSONALE. EFTER OPERATIONEN, FRALÆGGES DER ETHVERT ANSVAR, SOM SKYLDES SELVE INDGREBET. SUOMI SYMBOLIT
