Producttype	Inbouwgasoven met grill
Merk	DOMETIC
Model	FO391TD - REV 1
Categorie	Draagbare oven voor camper/caravan
Thermische capaciteit oven	1,2 kW (87 g/u)
Thermische capaciteit grill	1,6 kW (116 g/u)
Gasvoorziening	Butaan (G30) of Propaan (G31) afhankelijk van model, druk 28-30 of 30 mbar
Elektrische voeding	12 V voor elektronische ontsteking en verlichting (zekering 3A max)
Hoofdfuncties	Ovenkoken met thermostaat (130-240°C), grill, draaispit, draaiplateau
Materialen	Roestvrij staal, emaille, glas
Installatie	Inbouw in meubel, aansluiting dakschoorsteen verplicht, bevestiging met schroeven
Onderhoud en reiniging	Reinigen met water en neutrale zeep, zachte spons. Geen schurende middelen of stoom gebruiken.
Veiligheid	Ontsteking alleen met open deur, veiligheidsthermokoppel, blusser bij uitgaande vlam
Reserveonderdelen beschikbaar	Injectoren, slangen, schoorsteen verkrijgbaar bij Truma of SMEV dealers
Repareerbaarheid	Alleen door erkende technicus uit te voeren
BEOOGD GEBRUIK	Alleen voor voedselbereiding. Niet gebruiken voor verwarming.

Veelgestelde vragen - FO391TD - REV 1 DOMETIC

Welk type gas gebruiken voor de Dometic FO391TD oven?

De oven kan werken op butaan (G30) of propaan (G31) afhankelijk van de instelcategorie op het etiket. De druk moet 28-30 mbar zijn voor butaan en 37 mbar voor propaan.

Hoe steek ik de oven aan?

Open de ovendeur volledig. Druk de ovengreep volledig in en draai naar een stand tussen 1 en 6. Druk tegelijkertijd op de elektronische ontstekingsknop (of gebruik een lucifer voor handmatige ontsteking). Houd de greep enkele seconden ingedrukt na ontsteking.

Wat te doen als de vlam per ongeluk uitgaat?

Sluit onmiddellijk de gaskraan en wacht minstens één minuut voordat u opnieuw aansteekt. Probeer niet onmiddellijk opnieuw aan te steken.

Hoe de oven en grill reinigen?

Na afkoeling reinigen met een zachte spons, water en een neutraal schoonmaakmiddel. Afspoelen en drogen. Gebruik geen schurende middelen, staalwol of stoomreiniger, en geen metalen rakel op de ruiten.

Kan ik de grill langer dan 25 minuten gebruiken?

Nee, de grill mag niet langer dan 25 minuten achter elkaar worden gebruikt. Het vervangt de oven niet voor lange kooktijden.

Kan de oven worden gebruikt zonder aansluiting op een schoorsteen?

Nee, FO391TD modellen moeten worden aangesloten op een schoorsteen op het dak van het voertuig om verbrandingsgassen af te voeren. Gebruik alleen de aanbevolen slangen en schoorstenen.

Wat is de elektrische spanning voor de ontsteking?

Het apparaat werkt op 12 V gelijkstroom. Het circuit moet worden beveiligd met een zekering van maximaal 3 A. Houd rekening met de polariteit: rode draad voor positief, zwart voor negatief.

Hoe vervang ik een gasfles?

Sluit de kranen van het apparaat en de flesafsluiter. Zorg dat er geen vlam in de buurt is. Koppel de drukregelaar los van de lege fles en installeer de nieuwe in omgekeerde volgorde. Controleer op lekkage met een detector of niet-corrosief product (geen open vlam).

Wat te doen als ik gas ruik?

Open ramen, evacueer het voertuig, raak geen elektrische schakelaars aan en steek geen vlammen aan. Sluit de flesafsluiter. Neem contact op met een erkende technicus.

Zijn het draaispit en het draaiplateau inbegrepen?

De handleiding vermeldt het gebruik van het draaispit en het draaiplateau. Ze moeten worden geïnstalleerd zoals aangegeven in de afbeeldingen in de handleiding. Controleer de beschikbaarheid afhankelijk van het exacte model.

GEBRUIKSAANWIJZING FO391TD - REV 1 DOMETIC

Veiligheidssymbolen die waarschuwen voor gevaar voor mensen.

Doe alles wat in de veiligheidsvoorschriften staat bij de volgende symbolen:

OPGELET

OPGELET

Gevaar voor verwondingen

of de dood.

BELANGRIJK

BELANGRIJK!

Om mogelijk verwondingen

en/of defecten te

voorkomen.

INHOUD

INSTALLATIE 63

WAARSCHUWINGEN 63

INBOUWOPENINGEN 63

ROOKPIJP AANSLUITEN 63

AANSLUITEN OP GAS 64

Deze oven hoort bij de apparaten van KLASSE 3: APPARATEN DIE WORDEN INGEBOUWD IN EEN KEUKENMEUBEL OF EEN KEUKENWERKBLAD.

MINIMUM AFSTANDEN TUSSEN APPARAAT EN WANDEN

Laat de minimum afstanden tussen de wanden en de vloer zoals op AFB. I - PAG. 122, afhankelijk van het model.

AFMETINGEN VAN DE INBOUWOPENINGEN

Maak een opening in het meubel zoals op de AFB. 2 - PAG. 123, afhankelijk van het model. Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet precies recht en vlak zijn. Als er ventilatieopeningen zijn in het meubel, zorg er dan voor dat er geen brandbare materialen in kunnen komen.

ROOKPIJP AANSLUITEN

DE MODELLEN FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS - FO391TD - FO391TS MOETEN OP EEN ROOKPIJP IN DE BOVENBEDEKKING WORDEN AANGESLOTEN.

U MAG ALLEEN DE PIJPEN EN DE ROOKPIJPEN GEBRUIKEN DIE VERMELD ZIJN IN DEZE INSTRUCTIES EN VERKRIJGBAAR ZIJN BIJ VERKOPERS VAN TRUMA OF SMEV.

DE SCHOORSTEEN- EN DE DAMPENAFVOERPIJPEN MOGEN NIET IN DE BUURT VAN MATERIALEN WORDEN GEMONTEERD DIE NIET BESTAND ZIJN TEGEN EEN TEMPERATUUR VAN 120°C.

1 Zet de rookpijpkoppeling (K) vast met de 2 meegeleverde schroeven zoals u op de AFB. 3 - PAG. 126 ziet en maak er de pijp en de rookpijp aan vast. 2 De rookpijp moet recht in de bovenbedekking zitten en mag maximaal een hoek van 15° maken. Maak een opening Ø 60 mm in de bovenbedekking van het meubel boven de oven. Verstevig eventueel de wand met de opening met een stuk metaalplaat van 1 mm zodat de bovenbedekking niet krom trekt tijdens het bevestigen en lekvrij blijft. 3 Steek de rookpijp erin en zet deze vast met de moer aan de binnenkant. Om de verbinding lekvrij te maken, haalt u deze moer in de rookpijp opnieuw aan nadat de oven enkele uren heeft gewerkt. 4 Verbind de afvoerpijp zoals op de AFB. 4 - PAG. 127. Duw de pijp in de rookpijp totdat deze niet meer verder kan en zet het vast met een parkerschroef. 5 Bevestig de afvoerpijp (Ø 55 mm) en de beveiligingspijp (Ø 65 mm) stevig aan de wanden, op hun hele lengte, met de sluitstrippen.

AANSLUITEN OP GAS

OPGELET

CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN.

Dit apparaat werkt met de volgende gassoorten en de daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarvoor het apparaat is afgesteld, is (zijn) duidelijk vermeld op het serieplaatje dat zich op het apparaat bevindt.

KLASSE EN LANDENVAN BESTEMMING	GASDRUK
I3B/P(30)	30 mbar Butaan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propaan (G31)
I3+ (28-30/37)	28-30 mbar Butaan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propaan (G31)

MODEL	TOTAAL NOMINAL THERMISCH VERMOGEN	VOOR DEVERBRANDING BENO-DIGDE HOEVEELHEID LUCHT
FO200FT - FO200FTFE	1,2 KW - 87 gr/h	2,4 m³/h
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT	1,6 KW - 116 gr/h	3,2 m³/h
FO291TD - FO291TS - FO311
FO391TD - FO391TS
VN555 - VN565

OPGELET

TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIPPEN, ER NIET AAN TREKKEN, ENZOVOORT.

Verbind het apparaat met de gasleidingbuizen met een onbuigzame metalen pijp en lekvrije koppelingen. U mag ook een slang gebruiken, maar wel met de volgende kenmerken:

a) Moet altijd bereikbaar zijn voor inspectie; b) Beveiligd tegen mogelijke aanraking van delen die heet worden (zoals het gedeelte onder de branders); c) Beveiligd tegen krachten die erop worden uitgeoefend (draaien, trekken, platdrukken,...); d) Beveiligd tegen de bewegende delen van het meubel (bijvoorbeeld een lade); e) Mag niet langer zijn dan 1,5 m; f) Moet worden vervangen vóór de vervaldatum. Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.

Dit hoofdstuk geldt alleen voor de modellen met de vermelding 12V op het serieplaatje dat zich op het apparaat bevindt.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12V WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 AMPÈRE.

CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

SLUIT HET APPARAAT IN GEEN GEVAL AAN OP DE NETSPANNING (230V~). DIT KAN ALLE COMPONENTEN VERNIETIGEN EN IS GEVAARLIJK VOOR DE GEBRUIKER.

Gebruik voor het aansluiten een dubbele zwart-rode kabel van 1,5 mm². Maak de kabel vast op de klemmen achteraan op het apparaat. De rode draad is de positieve, de zwarte de negatieve.

BEVESTIGING

De volgende symbolen verwijzen naar de brander die bij de knop hoort.

OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE OVENBRANDER

DIT SYMBOOL STAAT BIJ DE KNOP VAN DE GRILLBRANDER

De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort. OPMERKING: Op de verschillende modellen zitten verschillende knoppen en symbolen.

GAS GESLOTEN

HOGE VLAM

LAGE VLAM

1-2-3-4-5-6

TEMPERATUUR VAN OVEN

GRILL

ANDERE SYMBOLEN

KNOP VOOR DE ELEKTRONISCHE ONTSTEKING

DIT SYMBOOL ZIT GOED ZICHTBAAR NAAST DE OVENKNOP OP ALLE MODELLEN MET ELEKTRONISCHE ONTSTEKING WAARVOOR DE OVENKNOP DIEP MOET WORDEN INGEDRUKT

SCHAKELAAR VOOR LAMP

SCHAKELAAR VOOR SPIT

KNOP VOOR DE DRAAIENDE SCHAAL

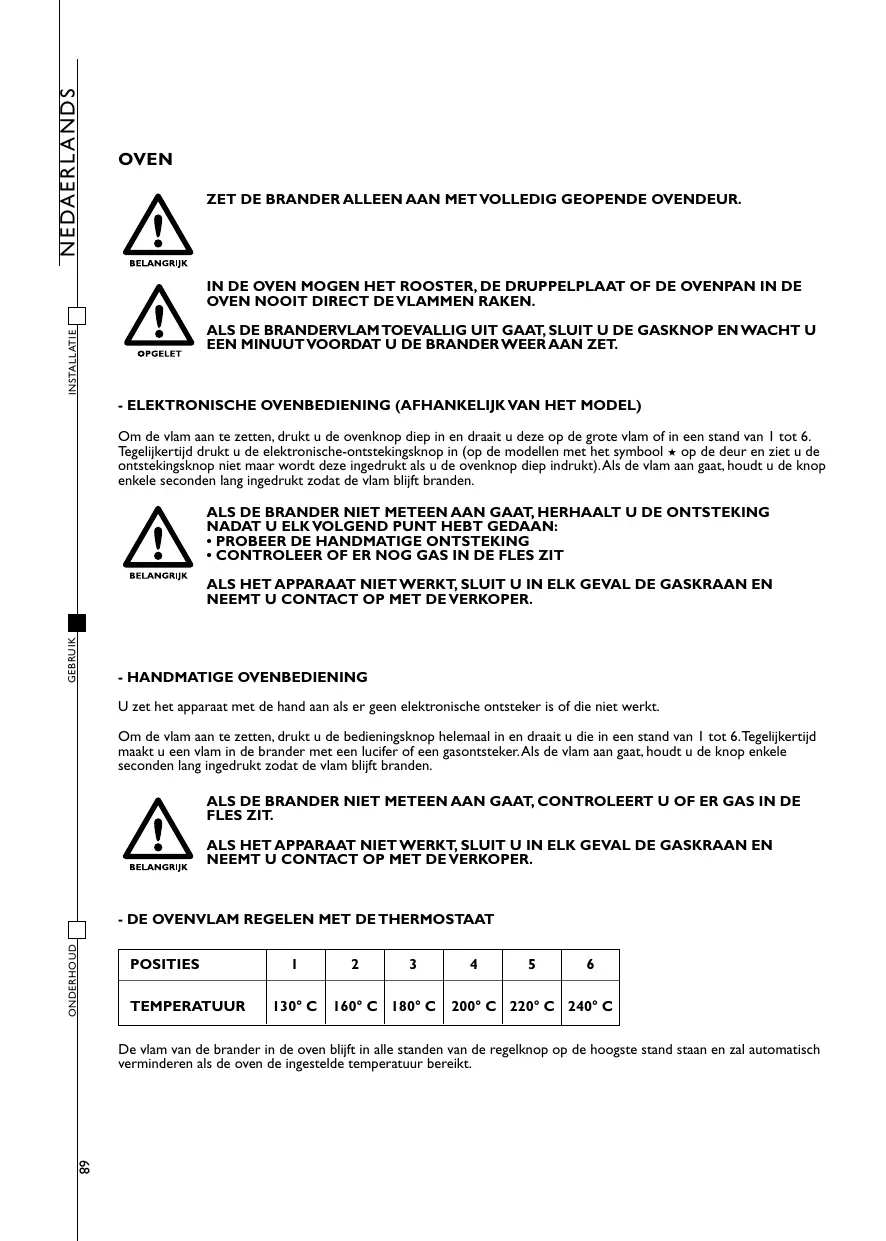

BRANDERS

Dit zijn de kenmerken van de branders op de verschillende modellen:

Om de vlam aan te steken, drukt u de ovenknop diep in en draait u deze op de grote vlam of in een stand van 1 tot 6. Tegelijkertijd drukt u de elektronische ontstekingsknop in (bij modellen met het symbool * op de deur is de ontstekingsknop niet zichtbaar, maar wordt deze ingedrukt wanneer u de ovenknop diep indrukt). Als de vlam brandt, houdt u de knop enkele seconden ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN ONTSTEENT, HERHAALT U DE ONTSTEKING NADAT U ELK VAN DE VOLGENDE PUNTEN HEBT GEDAAN: • PROBEER DE HANDMATIGE ONTSTEKING • CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE OVENBEDIENING

U steekt het apparaat met de hand aan als er geen elektronische ontsteker is of als die niet werkt.

Om de vlam aan te steken, drukt u de bedieningsknop helemaal in en draait u deze in een stand van 1 tot 6. Tegelijkertijd steekt u een vlam in de brander met een lucifer of een gasaansteker. Als de vlam brandt, houdt u de knop enkele seconden ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN ONTSTEENT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- DE OVENVLAM REGELEN MET DE THERMOSTAAT

POSITIES	1	2	3	4	5	6
TEMPERATUUR	130°C	160°C	180°C	200°C	220°C	240°C

De vlam van de brander in de oven blijft in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.

GRILL

ZET DE BRANDER ALLEEN AAN MET VOLLEDIG GEOPENDE OVENDEUR.

ALS DE BRANDER NIET AAN GAAT, LAAT U ONMIDDELLIJK DE KNOP LOS EN PROBEERT U HET OPNIEUW NA MINSTENS 10 SECONDEN.

DE BEREIKBARE DELEN KUNNEN HEEL HEET WORDEN ALS U DE GRILL GEBRUIKT. HOUD KINDEREN UIT DE BUURT VAN HET APPARAAT.

LAAT DE OVENDEUR ALTIJD HELEMAAL OPEN STAAN EN TREK DE WARMTEBEVELIGING HELEMAAL UIT (AFB.6 - PAG.130).

GEBRUIK DE GRILL NOOIT LANGER DAN 25 MINUTEN. DE GRILL IS NIET BEDOELD OM ALS OVEN TE WORDEN GEBRUIKT.

ALS DE BRANDERVLAM TOEVALLIG UIT GAAT, SLUIT U DE GASKNOP EN WACHT U EEN MINUUT VOORDAT U DE BRANDER WEER AAN ZET.

- ELEKTRONISCHE GRILLBEDIENING (AFHANKELIJK VAN HET MODEL)

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd drukt u de ontstekingsknop in (op de modellen met het symbool op de deur ziet u de knop niet, maar wordt deze ingedrukt als u de ontstekingsknop indrukt). Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN:

PROBEER DE HANDMATIGE ONTSTEKING - CONTROLEER OF ER NOG GAS IN DE FLES ZIT

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE GRILLBEDIENING

U zet het apparaat met de hand aan als er geen elektronische ontsteker is of als die niet werkt.

Om het vlammetje aan te steken, drukt u de bedieningsknop helemaal in en draait u deze op GRILL of op de hoogste vlam. Tegelijkertijd zet u de brander aan met een lucifer of een gasontsteker. Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blijft branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

Draai aan de knop voor een hogere of lagere vlam.

Voor alle andere modellen:

De grill mag en kan alleen werken op zijn nominaal thermisch vermogen.

DE VLAM OP ZICH CONTROLEREN

Afhankelijk van het type gas waarmee het toestel werkt, ziet de vlam er als volgt uit:

Propaan (G31): vlam met een blauw hart en een afgelijnde omtrek.

Butaan (G30): vlam met lichtgele punten tijdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.

DRAAISPIT

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand. Plaats de druppeltaat met gemonteerd draaispit zoals op AFB. 7 - PAG. 130. Druk de knop in om de motor van het draaispit aan te zetten.

DRAAISCHAAL

DE DRAAISCHAAL MAG ALLEEN MET DE GRILL WORDEN GEBRUIKT.

Zet de grill aan zoals in het hoofdstuk GRILL is beschreven. Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB. 8 - PAG. 131. Druk de knop in om de motor van de draaischaal aan te zetten.

GASFLES

WERKEN MET EEN ANDER GAS OF EEN ANDERE GASDRUK DAN DIEGENE DIE DOOR SMEV ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR SMEV IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelijk vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatje op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moeten uitgerust zijn met een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.

LET OP!: Om een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

a) sluit alle kranen op het apparaat; b) controleer of er in de buurt geen vlammen of vuur zijn; c) sluit de kraan van de lege gasfles; d) draai de begrenzer van de lege fles en haal deze eruit. Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer eventuele gaslekken met een niet bijtende vloeistof. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN; e) zet de branders aan en controleer of ze goed werken. Als dit niet het geval is, neemt u contact op met een erkende technicus.

Wij raden een elektronische gaslekkenmelder aan.

Als u gas ruikt:

a) Open de ramen en laat onmiddellijk alle mensen de ruimte (caravan, camper enzovoort) verlaten. b) Raak geen elektrische schakelaars aan, strijk geen lucifers af of wat dan ook dat het gas kan doen ontbranden. c) Doof alle vlammen. d) Sluit de kraan op de gasfles of op het gasreservoir en open niet eerder totdat u het gaslek hebt gevonden en opgelost. e) Neem contact op met een erkende technicus.

OPGELET

ZET HET APPARAAT EN DE STROOM UIT EN WACHT TOTDAT HET IS AFGEKOELD VOORDAT U HET BEGIN TE REINIGEN.

BELANGRIJK

HETE OPPERVLAKKEN DIE IN AANRAKING KOMEN MET KOUD WATER OF MET EEN VOCHTIGE DOEK KUNNEN BESCHADIGD WORDEN. GEBRUIK GEEN SCHUURMIDDELEN, OPLOSMIDDELEN, PRODUCTEN MET CHLOOR, SCHUURWOL OF STAALWOL. LAAT GEEN BIJTENDE STOFFEN OF ALKALIHOUDENDE PRODUCTEN ZOALS AZIJN, ZOUT, CITROENSAP ENZOVOORT OP HET TOESTEL ZITTEN. OPPERVLAKKEN IN RVS EN GELAKTE DELEN: WASSEN MET WATER EN ZEEP OF EEN NEUTRAAL REINIGINGSMIDDEL; AFSPOELEN EN DROGEN. GEBRUIK SCHONE SPONZEN EN DOEKEN.

OPGELET

GEBRUIK GEEN RUWE MATERIALEN DIE KRASSEN MAKEN OF METALEN OF SCHERPE SCHRAPERS OM HET GLAS VAN DE OVENDEUR SCHOON TE MAKEN. U KUNT ER KRASSEN IN VEROORZAKEN DIE HET GLAS KUNNEN DOEN BARSTEN EN SPRINGEN.

GEBRUIK GEEN STOOMREINIGERS OM HET APPARAAT SCHOON TE MAKEN.

SPROEIERS

OPGELET

ALLEEN DESKUNDIGE TECHNICI MOGEN AAN DE GASSPROEIERS WERKEN. IN GEVAL VAN OVERTREDING IS DE FABRIKANT NIET VERANTWOORDELIJK VOOR DE GEVOLGEN.

Om de sproeiers te verwijderen of vast te zetten, moet u met een gereedschap de sproeierhouder vastzetten (AFB. 9 - PAG. 131).

BRANDER	Ø SPROEIER (mm)	GEGRAVEERD NR.
OVENT	0,53	53
GRILL	0,62	62
