FO391TD - REV 1 - Tragbarer Kühlschrank DOMETIC - Kostenlose Bedienungsanleitung

Produkttyp	Einbaugasherd mit Grill
Marke	DOMETIC
Modell	FO391TD - REV 1
Kategorie	Tragbarer Ofen für Wohnmobil/Caravan
Wärmeleistung Backofen	1,2 kW (87 g/h)
Wärmeleistung Grill	1,6 kW (116 g/h)
Gasversorgung	Butan (G30) oder Propan (G31) je nach Modell, Druck 28-30 oder 30 mbar
Stromversorgung	12 V für elektronische Zündung und Beleuchtung (Sicherung max. 3A)
Hauptfunktionen	Backen mit Thermostat (130-240°C), Grill, Drehspieß, Drehteller
Materialien	Edelstahl, Emaille, Glas
Installation	Einbau in Möbel, Anschluss an Dachkamin erforderlich, Befestigung mit Schrauben
Wartung und Reinigung	Mit Wasser und neutralem Reinigungsmittel, weichem Schwamm reinigen. Keine Scheuermittel oder Dampf verwenden.
Sicherheit	Zündung nur bei geöffneter Tür, Sicherheitsthermoelement, Abschaltung bei Flammenausfall
Ersatzteile erhältlich	Düsen, Schläuche, Kamine erhältlich bei Truma- oder SMEV-Händlern
Reparierbarkeit	Eingriffe nur durch autorisierten Techniker
VORGESEHENE VERWENDUNG	Nur zum Garen von Lebensmitteln. Nicht zum Heizen verwenden.

Häufig gestellte Fragen - FO391TD - REV 1 DOMETIC

Welche Gasart für den Dometic FO391TD Ofen?

Der Ofen kann mit Butan (G30) oder Propan (G31) betrieben werden, je nach Einstellungskategorie auf dem Etikett. Der Druck muss 28-30 mbar für Butan und 37 mbar für Propan betragen.

Wie zünde ich den Ofen an?

Öffnen Sie die Ofentür vollständig. Drücken Sie den Ofenregler ganz hinein und drehen Sie ihn auf eine Position zwischen 1 und 6. Drücken Sie gleichzeitig den elektronischen Zündknopf (oder verwenden Sie ein Streichholz zur manuellen Zündung). Halten Sie den Knopf einige Sekunden nach der Zündung gedrückt.

Was tun, wenn die Flamme versehentlich erlischt?

Schließen Sie sofort das Gashahn und warten Sie mindestens eine Minute, bevor Sie erneut zünden. Versuchen Sie nicht, sofort wieder zu zünden.

Wie reinige ich den Ofen und den Grill?

Nach dem Abkühlen mit einem weichen Schwamm, Wasser und mildem Reinigungsmittel reinigen. Spülen und trocknen. Verwenden Sie keine Scheuermittel, Stahlwolle oder Dampfreiniger, und keine Metallkratzer auf den Gläsern.

Kann ich den Grill länger als 25 Minuten verwenden?

Nein, der Grill darf nicht länger als 25 Minuten ununterbrochen verwendet werden. Er ersetzt nicht den Ofen für lange Garzeiten.

Kann der Ofen ohne Anschluss an einen Kamin verwendet werden?

Nein, die Modelle FO391TD müssen an einen Dachkamin des Fahrzeugs angeschlossen werden, um die Verbrennungsgase abzuleiten. Verwenden Sie nur die empfohlenen Schläuche und Kamine.

Welche elektrische Spannung für die Zündung?

Das Gerät arbeitet mit 12 V Gleichspannung. Der Stromkreis muss mit einer Sicherung von maximal 3 A geschützt sein. Polarität beachten: rotes Kabel für Plus, schwarzes für Minus.

Wie wechsle ich eine Gasflasche?

Schließen Sie die Hähne des Geräts und das Ventil der Flasche. Stellen Sie sicher, dass keine Flamme in der Nähe ist. Entfernen Sie den Druckminderer von der leeren Flasche und installieren Sie die neue in umgekehrter Reihenfolge. Prüfen Sie auf Undichtigkeiten mit einem Detektor oder einem nicht korrosiven Mittel (keine offene Flamme).

Was tun, wenn ich Gasgeruch rieche?

Fenster öffnen, Fahrzeug verlassen, keine elektrischen Schalter betätigen oder Flammen anzünden. Das Flaschenventil schließen. Einen autorisierten Techniker kontaktieren.

Sind der Drehspieß und der Drehteller enthalten?

Die Anleitung erwähnt die Verwendung von Drehspieß und Drehteller. Diese müssen wie in den Abbildungen der Anleitung installiert werden. Überprüfen Sie die Verfügbarkeit je nach genauen Modell.

BEDIENUNGSANLEITUNG FO391TD - REV 1 DOMETIC

GASFLASCHEN 20

WARTUNG 21

REINIGUNG 21

INJEKTOREN 21

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-131

SICHERHEITSWARNHINWEISE

GASFLASCHEN

WARN- UND SICHERHEITSSYMBOLE

Sicherheitssymbole, die auf mögliche Risiken für die persönliche Sicherheit hinweisen.

Befolgen Sie alle Sicherheitsanweisungen unter Beachtung dieser Symbole:

ACHTUNG

ACHTUNG

Verletzungs- oder

Todesgefahr.

WICHTIG

WICHTIG

Zur Vermeidung möglicher

Verletzung und/oder

Schaden.

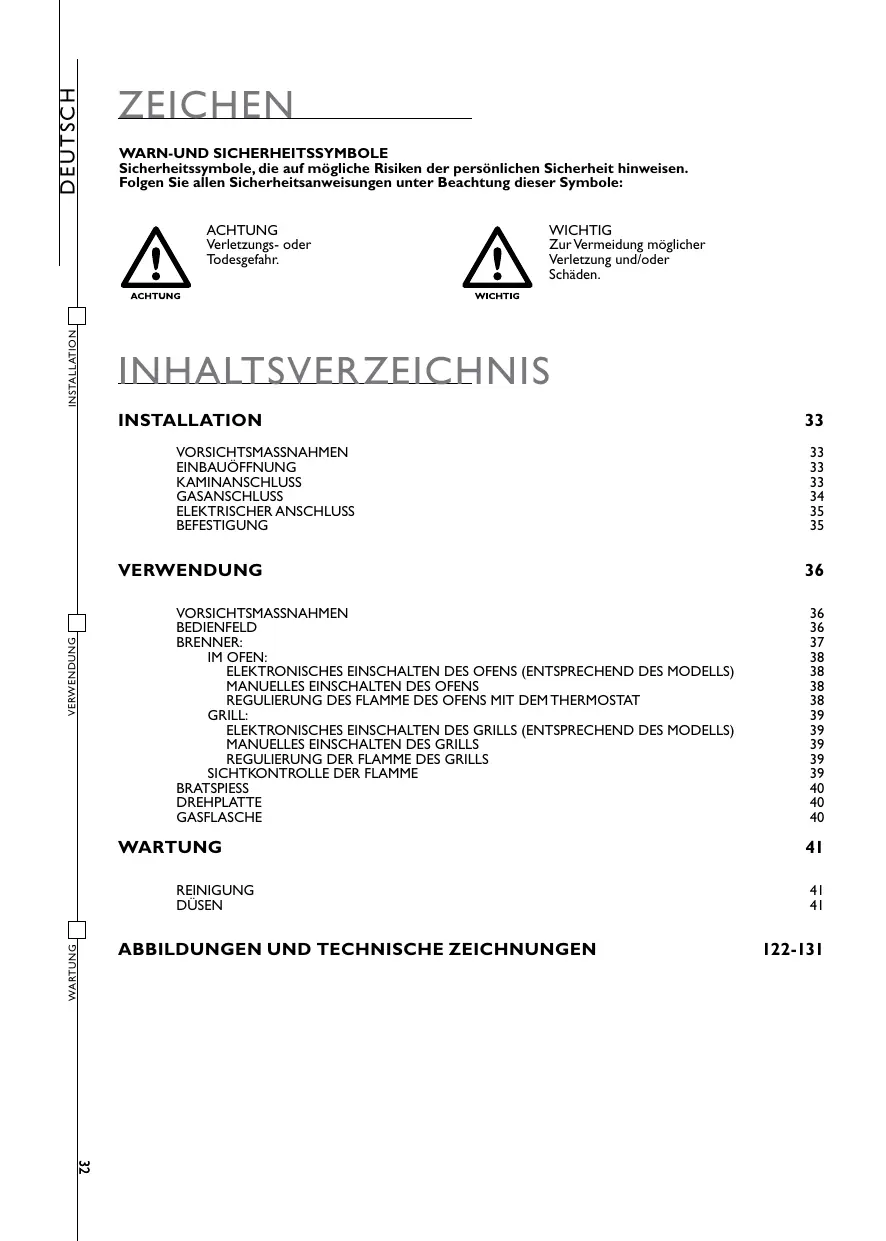

INHALTSVERZEICHNIS

INSTALLATION 33

VORSICHTSMASSNAHMEN 33

EINBAUÖFFNUNG 33

KAMINANSCHLUSS 33

GASANSCHLUSS 34

ELEKTRISCHER ANSCHLUSS 35

BEFESTIGUNG 35

VERWENDUNG 36

VORSICHTSMASSNAHMEN 36

BEDIENFELD 36

BRENNER: 37

IM OFEN: 38

ELEKTRONISCHES EINSCHALTEN DES OFENS (JE NACH MODELL) 38

MANUELLES EINSCHALTEN DES OFENS 38

REGULIERUNG DER FLAMME DES OFENS MIT DEM THERMOSTAT 38

GRILL: 39

ELEKTRONISCHES EINSCHALTEN DES GRILLS (JE NACH MODELL) 39

MANUELLES EINSCHALTEN DES GRILLS 39

REGULIERUNG DER FLAMME DES GRILLS 39

SICHTKONTROLLE DER FLAMME 39

BRATSPIESS 40

DREHPLATTE 40

GASFLASCHE 40

WARTUNG 41

REINIGUNG 41

DUSEN 41

ABBILDUNGEN UND TECHNISCHE ZEICHNUNGEN 122-131

VORSICHTSMASSNAHMEN

ACHTUNG: DIESER HINWEIS IST AUF DEM GERÄT ANGEBRACHT. DIESES GERÄT MUSS ENTSPRECHEND DER GELTENDEN VORSCHRIFTEN INSTALLIERT WERDEN UND DARF NUR IN EINER GUT BELÜFTETEN UMGEBUNG BENUTZT WERDEN. VOR DER INSTALLATION UND DEM GEBRAUCH DIESES GERÄTS SIND DIE ANWEISUNGEN GENAU ZU LESEN. DAS GERÄT MUSS VON QUALIFIZIERTEM FACHPERSONAL INSTALLIERT WERDEN.

DIESES GERÄT DARF NUR FÜR DAS GAREN VON LEBENSMITTELN VERWENDET WERDEN. JEDER ANDERE GEBRAUCH WIRD ALS UNSACHGEMÄSS BETRACHTET UND IST DAHER GEFÄHRLICH. DER HERSTELLER ÜBERNIMMT KEINE VERANTWORTUNG FÜR SCHÄDEN AN DINGEN UND PERSONEN, DIE DURCH EINE NICHT KORREKTE INSTALLATION ODER DURCH UNSACHGEMÄSSEN ODER UNVERANTWORTLICHEN GEBRAUCH HERVORGERUFEN WURDEN.

ÜBERPRÜFEN SIE VOR DER INSTALLATION, OB DIE LOKALEN VERTEILUNGSGEBENHEITEN (ART DES GASES UND GASDRUCK) UND DER STATUS DER EINSTELLUNG DES GERÄTS KOMPATIBEL SIND.

DIE EINSTELLBEDINGUNGEN DIESES GERÄTS SIND AUF DEM ETIKETT (ODER AUF DEM DATENSCHILD) DARGESTELLT.

DIESES GERÄT IST NICHT AN EINEM ABLUFTGERÄT FÜR DIE ABGASE DER VERBRENNUNG ANGESCHLOSSEN. DIES MUSS GEMÄSS DER GELTENDEN INSTALLATIONSVORSCHRIFTEN INSTALLIERT UND ANGESCHLOSSEN WERDEN. ES IST INSBESONDERE AUF DIE HIERBEI ANWENDBAREN ABLUFTVORSCHRIFTEN ACHT ZU GEBEN.

EINBAUÖFFNUNG

DAS GERÄT MUSS VON BRENNBAREN MATERIALIEN FERN GEHALTEN WERDEN.

Dieser Ofen gehört zur KLASSE 3: EINBAUGERÄT FÜR KÜCHEN ODER FÜR ARBEITSFLÄCHEN.

VON DEN WÄNDEN EINZUHALTENDER MINDESTABSTAND

Der Mindestabstand zu den Wänden und zum Boden ist wie in der ABB. 1 - S. 122, entsprechend des Modells einzuhalten.

ABMESSUNGEN DER EINBAUÖFFNUNG

Machen Sie in das Möbel eine Öffnung, wie unter ABB. 2 - S. 123, entsprechend des Modells.

Das Möbel muss in geeigneter Art gebaut sein, die Arbeitsfläche muss einen 90° Winkel zur Möbelfront aufweisen. Die Einbauöffnung muss sich korrekt im 90° Winkel befinden.

Sollten Öffnungen für die Belüftung des Möbels geschaffen werden, ist zu vermeiden, dass brennbare Materialien in dieselben hinein gelangen können.

KAMINANSCHLUSS

DIE MODELLE FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS - FO391TD - FO391TS SIND MIT EINEM DACHKAMIN ANZUSCHLIESSEN.

ES DARF NUR DER IN DIESER ANLEITUNG ANGEGEBENE KAMIN UND DIE ANGEGEBENEN ROHRE VERWENDET WERDEN. DIESE SIND BEI TRUMA- ODER SMEV-HÄNDLERN ERHÄLTLICH.

DER KAMIN UND DAS ABGASROHR SIND VON MATERIALIEN FERNZUHALTEN, DIE NICHT FÜR TEMPERATUREN ÜBER 120°C GESCHAFFEN SIND.

Fixieren Sie den Kaminanschluss (K) mit den 2 mitgelieferten Schrauben, wie in der ABB.3 - S.126 gezeigt, und führen Sie den Anschluss des Rohrs und des Kamins vor. 2. Der Dachkamin muss vertikal mit einem maximalen Neigungswinkel von 15° montiert werden. Machen Sie in das Fahrzeugdach in der Höhe des Ofens ein Loch mit einem Durchmesser von 60 mm. Falls notwendig, führen Sie in die Wand des Ofens einen 1 mm dicken Blechstreifen ein, so dass das Dach sich während des Befestigens nicht verformt und wasserdicht bleibt. 3. Setzen Sie den Kamin ein und fixieren Sie ihn mit der Mutter im Fahrzeug. Um das Dach garantiert wasserdicht zu halten, ziehen Sie die Befestigungsmutter des Kamins erneut nach einer Betriebsstunde des Ofens an. 4. Verbinden Sie das Auslassrohr wie in der ABB. 4 - S. 127 angegeben. Setzen Sie das Rohr bis zum Halten in den Kamin ein und fixieren Sie es mit einer selbstschneidenden Schraube. 5. Befestigen Sie das Auslassrohr (Ø 55mm) und das Schutzrohr (Ø 65mm) mit den Schellen über ihre gesamte Länge an den Wänden.

GASANSCHLUSS

ACHTUNG

ÜBERPRÜFEN SIE DIESE DATEN, BEVOR SIE DAS GERÄT AN DIE GASFLASCHE ANSCHLIESSEN. DIE ZWISCHEN DER GASFLASCHE UND DEM GERÄT ZU VERWENDENDEN DRUCKMINDERER MÜSSEN MIT DEN UNTER ANGEFÜHRTEN KATEGORIEN ÜBEREINSTIMMEN.

Dieses Gerät funktioniert mit den folgenden Gasen und den entsprechenden Versorgungsdrücken. Die Kategorie (oder die Kategorien), nach denen das Gerät eingestellt wurde, wird (werden) deutlich auf dem sich auf dem Gerät befindlichen Identifikationsschild angezeigt.

KATEGORIE UND ZIELLÄNDER	GASDRUCK
I3B/P(30)	30 mbar Butan (G30)
AT BE DE DK FI GB NL NO PT SE SI	30 mbar Propan (G31)
I3+ (28-30/37)	28-30 mbar Butan (G30)
BE CH ES FR GB IE IT PT SI	37 mbar Propan (G31)

MODELL	GESAMT-NENNWÄRMDURCHSATZ	FÜR DIE VERBRENNNUNG NOTWENDIGES LUFTVOLUMEN
FO200FT - FO200FTFE	1,2 KW - 87 gr/h	2,4 m3/h
FO290TD - FO290TS
FO300 - FO300L
FO390TD - FO390TS
FO211FGT	1,6 KW - 116 gr/h	3,2 m3/h
FO291TD - FO291TS - FO311
FO391TD - FO391TS
VN555 - VN565

ACHTUNG

WÄHREND DER INSTALLATIONS- UND ANSCHLUSSARBEITEN DARF DIE GASLEITUNG DES GERÄTS KEINER TORSION, KEINEM ZUG ODER ANDEREN BELASTUNGEN AUSGESETZT WERDEN.

Der Anschluss der Gasleitung an das Gerät muss mittels eines starren Metallrohrs und dichter Verbindungsstücke erfolgen. Es kann ein Schlauch verwendet werden, der jedoch folgendermaßen ausgestattet sein muss:

a) Stets mit Wartungszugang; b) Vor dem Kontakt mit erhitzbaren Teilen geschützt (wie dem Teil unterhalb der Brenner); c) Vor jeglicher Belastung geschützt (Verdrehen, Zug, Quetschen,...); d) Vor den beweglichen Einbauteilen geschützt (z.B. einer Schublade); e) Maximal 1,5 m lang; f) Austausch vor seinem Verfalldatum; Nach dem Anschließen überprüfen Sie die Dichtheit des Gaskreises mit einer nicht korrosiven Flüssigkeit, um nach eventuellen Verlusten zu suchen. Verwenden Sie keine Seifenlösung. KEINE OFFENEN FLAMMEN VERWENDEN.

ELEKTRISCHER ANSCHLUSS

Dieses Kapitel betrachtet nur die Modelle mit der Aufschrift 12V = - auf dem, auf das Gerät aufgeklebten Identifikationsschild.

DIESES GERÄT DARF AUSSCHLIESSLICH AN EINEN 12 V-GENERATOR ANGESCHLOSSEN WERDEN. DER STROMKREIS MUSS VON EINER SICHERUNG NICHT GRÖSSER ALS 3 AMPERE GESICHERT SEIN.

BEACHTEN SIE DIE RICHTIGE POLARITÄT BEIM ANSCHLUSS!

IN KEINEM FALL DAS GERÄT AN DIE NETZSPANNUNG ANSCHLIESSEN (230V-), DIES WÜRDE EINE ENDGÜLTIGE ZERSTÖRUNG DER KOMPONENTEN UND EINE GEFAHR FÜR DEN NUTZER HERBEIFÜHREN.

Für den Anschluss des Geräts verwenden Sie bitte eine doppelte rote und schwarze Litze zu 1,5 mm² und verbinden diese mit der Klemmleiste an der Hinterseite des Geräts. Die rote Klemme ist der positive Pol und die schwarze Klemme der negative Pol.

BEFESTIGUNG

DAS GERÄT HAT AM MÖBELSTÜCK MIT HILFE DER ENTSPRECHENDEN SCHRAUBEN, WIE IN DER ABB.5 - S. 128 BESCHRIEBEN, BEFESTIGT ZU WERDEN.

VORSICHTSMASSNAHMEN

WICHTIG

DIESES GERÄT DARF AUSSCHLIESSLICH VON ERWACHSENEN BENUTZT WERDEN. DIE ERREICHBAREN TEILE WERDEN SOFORT WÄHREND UND BLEIBEN NACH DEM GEBRAUCH HEISS. FASSEN SIE DIESE NICHT AN UND HALTEN SIE KINDER DAVON FERN. NACH BEENDIGUNG DES KOCHVORGANGS VERGEWISSERN SIE SICH, DASS DER/DIE BEDIENKNOPF/-KNÖPFE AUF GESCHLOSSEN STEHT/STEHEN. NACH DEM GEBRAUCH SCHLIESSEN SIE DEN HAUPTHAHN DER GASLEITUNG.

ACHTUNG

DIESES GERÄT DARF NICHT VON PERSONEN MIT VERMINDERTEN PSYCHISCHEN ODER MOTORISCHEN FÄHIGKEITEN (AUCH KINDERN), ODER VON PERSONEN OHNE ERFAHRUNG UND KENNTNISSE BENUTZT WERDEN, SOFERN SIE NICHT VON FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSONEN BEAUFSICHTIGT UND BEIM GEBRAUCH DES GERÄTS ANGELEITET WERDEN. KINDER DÜRFEN SICH NICHT UNBEAUFSICHTIGT IN DER NÄHE DES GERÄTS AUFHALTEN UND AUF KEINEN FALL MIT DEM GERÄT SPIELEN.

DIE VERWENDUNG EINES GASKOCHERS VERURSACHT WÄRME UND FEUCHTIGKEIT IN DESSEN INSTALLATIONSRAUM. SORGEN SIE FÜR EINE GUTE BELÜFTUNG DER KÜCHE: HALTEN SIE DIE NATÜRLICHEN LÜFTUNGSÖFFNUNGEN GEÖFFNET UND INSTALLIEREN SIE EIN MECHANISCHES BELÜFTUNGSGERÄT (MECHANISCHE ABZUGSHAUBE).

EIN LÄNGERER UND INTENSIVER GEBRAUCH DES GERÄTS KANN EINE ZUSÄTZLICHE LUFTUNG ERFORDERLICH MACHEN, BEISPIELSWEISE DAS ÖFFNEN EINES FENSTERS ODER EINE STÄRKERE LUFTUNG, UM DIE LEISTUNG DER EVENTUELLEN MECHANISCHEN LUFTUNG ZU VERSTÄRKEN.

WICHTIG

BEVOR ZUM ERSTEN MAL LEBENSMITTEL GEGART WERDEN, LASSEN SIE DEN OFEN BEI MAXIMALEM DURCHSATZ FÜR MINDESTENS 30 MINUTEN UND DEN GRILL FÜR MINDESTENS 15-20 MINUTEN EINGESCHALTET.

BEDIENFELD

Die folgenden Symbole zeigen den Brenner an, der dem Bedienkopf entspricht.

ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben.

DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES HERDBRENNERS

DIESES SYMBOL BEFINDET SICH IN DER NÄHE DES BEDIENKNOPFES DES GRILLBRENNERS

Die folgenden Symbole zeigen die Einstellung des Brenners an, die der Position des Bedienknopfs entspricht. ANMERKUNG: Verschiedene Modelle können unterschiedliche Bedienknöpfe und Symbole haben.

GAS GESCHLOSSEN

GROSSE FLAMME

KLEINE FLAMME

1-2-3-4-5-6

TEMPERATUREN HERD

GRILL

WEITERE SYMBOLE

TASTE FÜR DIE ELEKTRONISCHE ZÜNDUNG

DIESES SYMBOL IST GUT SICHTBAR BEI ALLEN MODELLEN MIT ELEKTRONISCHER ZÜNDUNG IN DER NÄHE DES OFEN-KNOPFES ANGEBRACHT. DIE DURCH DAS DRUCKEN DES KNOPFES BIS ZUM ANSCHLAG BETÄTIGT WIRD.

LICHTSCHALTER

SCHALTER FÜR DEN BRATSPIESS

SCHALTER DER DREHPLATTE

BRENNER

Nachfolgend die Eigenschaften der Brenner in Bezug auf die entsprechenden Modelle:

VERLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES OFENS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem -Symbol auf der Tür, der Zündknopf ist nicht zu sehen und wird durch das nach unten Drücken des Knopfes betätigt). Nach dem Erzeugen der Flamme, halten Sie den Knopf für eine Sekunde gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

ZÜNDEN SIE VON HAND - KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES OFENS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienkopf nach unten und drehen ihn auf die Position von 1 bis 6. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gasanzünder. Nach dem Erzeugen der Flamme halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME DES OFENS MIT DEM THERMOSTAT

POSITIONEN	1	2	3	4	5	6
TEMPERATUR	130°C	160°C	180°C	200°C	220°C	240°C

Die Flamme des Brenners des Ofens bleibt, nachdem sie entzündet ist, auf allen Positionen des Knopfes bei maximalem Durchsatz und reduziert sich automatisch auf den Mindestdurchsatz, wenn die eingestellte Ofentemperatur erreicht ist.

GRILL

DAS EINSCHALTEN DES BRENNERS DARF NUR BEI KOMPLETT GEÖFFNETER TÜR ERFOLGEN.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, LASSEN SIE DEN KNOPF LOS UND WIEDERHOLEN SIE DEN VORGANG NACH MINDESTENS 10 SEKUNDEN.

DIE ZUGÄNGLICHEN TEILE WERDEN BEI DER NUTZUNG DES GRILLS HEISS, HALTEN SIE DIE KINDER FERN.

WÄHREND DES BETRIEBS MUSS DIE TÜR IMMER GEÖFFNET SEIN UND DER HITZESCHUTZ KOMPLETT HERAUSGEZOGEN SEIN (ABB. 6 - S. 130)

NUTZEN SIE DEN GRILL NIE LÄNGER ALS 25 MINUTEN. DER GRILL DARF NICHT ALS OFEN BENUTZT WERDEN.

VERLISCHT DIE FLAMME DES BRENNERS ZUFÄLLIGERWEISE, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE VOR DEM ERNEUTEN ZÜNDEN.

- ELEKTRONISCHES EINSCHALTEN DES GRILLS (ENTSPRECHEND DES MODELLS)

Um eine Flamme zu erzeugen, drücken Sie den Bedienkopf nach unten und drehen Sie ihn auf die GRILL-Position oder auf die Position „Große Flamme". Gleichzeitig drücken Sie den Knopf für die elektronische Zündung (bei diesen Modellen mit dem Symbol auf der Tür, der Zündkopf ist nicht zu sehen und wird durch das nach unten Drücken des Knopfs betätigt). Nach dem Erzeugen der Flamme halten Sie den Knopf für einige Sekunden gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, WIEDERHOLEN SIE DEN VORGANG NACH JEDEM DER FOLGENDEN VORSCHLÄGE:

ZÜNDEN SIE VON HAND - KONTROLLIEREN SIE, OB GAS IN DER FLASCHE IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- MANUELLES EINSCHALTEN DES GRILLS

Die manuelle Zündung wird vorgenommen, wenn eine elektronische Zündung nicht vorhanden ist oder dieselbe defekt ist.

Um eine Flamme zu erzeugen, drücken Sie den Bedienknopf nach unten und drehen Sie auf die GRILL-Position oder auf die Position „Große Flamme“. Gleichzeitig zünden Sie den Brenner mit einem Streichholz oder Gaszünder. Nach dem Erzeugen der Flamme, halten Sie den Knopf für eine Sekunde gedrückt, damit die Flamme an bleibt.

WENN SICH DER BRENNER NICHT GLEICH ENTZÜNDET, ÜBERPRÜFEN SIE, OB GAS IN DER FLASCHE VORHANDEN IST.

FUNKTIONIERT DAS GERÄT ABSOLUT NICHT, SCHLIESSEN SIE DEN HAHN FÜR DIE GASZUFUHR UND KONTAKTIEREN SIE DEN VERTRAGSHÄNDLER.

- REGULIERUNG DER FLAMME DES GRILLS

Für die Modelle VN555 und VN565:

Um die Flamme einzustellen, drehen Sie den Bedienknopf auf die gewünschte Position.

Für alle weiteren Modelle:

Der Grill darf nur mit dem Nennwärmedurchsatz genutzt werden.

SICHTKONTROLLE DER FLAMME

Entsprechend des verwendeten Gases, kann die Flamme folgendermaßen aussehen:

Propan (G31): innere Spitze der Flamme blau und mit scharfer Kontur

Butan (G30): Flamme mit undefinierten gelben spitzen Enden beim Zünden des Brenners, die sich nach, wenn der Brenner sich erhirtt, intensivieren.

Zünden Sie den Brenner des Ofens wie im Kapitel OFEN angegeben. Positionieren den Bedienknopf auf der gewünschten Position. Setzen Sie den Fettfänger mit dem montierten Bratspieß wie in ABB.7 - S.130 angeben ein. Drücken Sie den entsprechenden Schalter, um den Motor des Bratspießes in Betrieb zu setzen.

DREHPLATTE

DER DREHTELLER DARF NUR MIT DEM GRILL BENUTZT WERDEN.

Zünden Sie den Brenner des Grills wie im Kapitel GRILL angegeben. Setzen Sie den Fettfänger wie in ABB.8 - S.131 angegeben ein. Drücken Sie den entsprechenden Schalter, um den Motor der Drehplatte in Betrieb zu setzen.

GASFLASCHE

DIE VERWENDUNG EINES ANDEREN GASES UND/ODER MIT EINEM Anderen DRUCK ALSVON SMEVVORGESCHRIEBEN, KANN ZU ABNORMEN FUNKTIONSBEDINGUGEN DES GERÄTS FUHREN, DAHER ÜBERNIMMT DIE SMEV KEINERLEIVERANTWORTUNG FÜR DEN UNSACHGEMÄSSEN GEBRAUCH DES GERÄTS.

Die verwendbaren Gasflaschen sind die handelsüblichen Flaschen des Landes, in dem das Gerät verwendet wird. Das zu verwendende Gas wird eindeutig außen auf der Verpackung und auf dem unloschbaren Klebeetikett auf der Rückseite des Geräns angegeben. Beachten Sie auf jeder Fall folgenden Hinweise: Die Gasflaschen müssen in einem geeigneten Raum in aufrechter Position gelagert werden, müssen mit einem Druckminderer versehen sein und der Zugang dazu darf nicht verspersiert sein. Der Austausch der Flaschen muss ohne Behinderung und mit Leichtigkeit gehen.

ACHTUNG!: Beim Wechseln der Gasflasche sind folgende Sicherheitsmaßnahmen zu treffen:

a) schlieBen Sie die Hähne des Geräts; b) vergewissern Sie sich, dass sich in der Nähe keine offene Flamme oder Feuer befindet; c) schlieben Sie das Ventil der auszutauschenden Gasflasche; d) löse Sie den Druckminderer von der leeren Flasche, entnehmer Sie diese aus dem entsprechenden Raum. Gehen Sie beim Austausch in umgekehrter Reihenfolge vor. Überprüften Sie mögliche Gasaustritte mit einer nicht korrosiven Flüssigkeit. Verwendten Sie keine Wasser-Seifenlösung.

KEINE OFFENFLAMMENVERWENDEN

e) zünden Sie die Brenner und überprüften Sie ihren korrekten Betrieb. Bei Problemen wenden Sie sich an einen autorisierten Techniker.

SCHLIESSEN SIE NACH DEM GEBRAUCH DIE GASZUFUHRAN DER GASFLASCHE.

ENTWEICHENVON GAS

Wir empfehlen die Verwendung eines elektronischen Gasmelders.

Wird Gasgeruch wahrgenommen:

a) Öffnen Sie die Fenster und schicken Sie sofort alle Personen aus dem Camper, Volkswagen, etc. b) Berühren Sie keine Elektroschalter, zünden Sie keine Streichhölzer an oder machen Sie irgend etwas anderes, das das Gas entzünden könnte. c) Löschen Sie jede offene Flamme. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks und öffnen Sie das Ventil nicht, bis die Leckage festgestellt und beseitigt wurde. e) Kontaktieren Sie einen autorisierten Techniker.

ACHTUNG

SCHALTEN SIE DAS GERÄT VOR DEM BEGINN DER REINIGUNG AUS UND WARTEN SIE, BIS ES SICH ABGEKÜHLT HAT.

WICHTIG

KOMMEN DIE WARMEN OBERFLÄCHEN MIT KALTEM WASSER ODER EINEM NASSEN SCHWAMM IN BERÜHRUNG, KÖNNEN SIE BESCHÄDIGT WERDEN. VERWENDEN SIE KEINE SCHARFEN REINIGUNGSMITTEL ODER SCHEUERMITTEL AUF BASIS VON CHLOR, KEINEN KRATZER ODER STAHLWOLLE. GEBEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT, ETC.) AUF DIE OBERFLÄCHEN DES GERÄTS. ROSTFREIE STAHLFLÄCHEN UND LACKIERTE TEILE: MIT WASSER UND SEIFE ODER NEUTRALREINIGER REINIGEN, ABSPÜLEN UND TROCKNEN. SAUBERE SCHWÄMME UND TÜCHER VERWENDEN.

ACHTUNG

BENUTZEN SIE FÜR DIE REINIGUNG KEINE RAUEN, SCHEUERNDEN MATERIALIEN ODER METALLSCHABER ZUM SÄUBERN DER GLAS TÜREN DES OFENS, DA SIE DIE OBERFLÄCHEN VERKRATZEN UND DAS GLAS ZERSTÖREN KÖNNEN.

VERWENDEN SIE ZUR REINIGUNG DES GERÄTS KEINE DAMPFREINIGER.

DÜSEN

ACHTUNG

EVENTUELLE ARBEITEN MÜSSEN VON AUTORISIERTEM PERSONAL VORGENOMMEN WERDEN. NACH DIESER WARTUNG LEHNT DER HERSTELLER JEDE VERANTWORTUNG AB, DIE IM ZUSAMMENHANG MIT DER WARTUNG SELBST STEHT.

Die Entfernung und die Befestigung der Düsen muss unter Blockierung (mit Hilfe eines Werkzeugs) des Düseneinsatzes erfolgen (ABB. 9 - S. 131).

BRENNER	Ø DÜSE (mm)	NR. GESTEMPELT
OFEN	0,53	53
GRILL	0,62	62

ELEKTRISCHER ANSCHLUSS 65

BEFESTIGUNG 65

66

WARNUNGEN 66

BEDIENFELD 66

BRENNER: 67

BACKOFEN: 68

ELEKTRONISCHE BACKOFENSTEUERUNG (JE NACH MODELL) 68

MANUELLE BACKOFENSTEUERUNG 68

DIE OFENFLAMME MIT DEM THERMOSTAT REGELN 68

GRILL: 69

ELEKTRONISCHE GRILLSTEUERUNG (JE NACH MODELL) 69

MANUELLE GRILLSTEUERUNG 69

DIE GRILLFLAMME REGELN 69

DIE FLAMME SELBST KONTROLLIEREN 69

DRAAISPIT 70

DRAAISCHAAL 70

GASFLES 70

ONDERHOUD 71

REINIGEN 71

SPROEIER5 71

AFBEELDINGEN EN TECHNISCHE TEKENINGEN 122-131

WAARSCHUWINGEN

OPGELET: DEZE WAARSCHUWING STAAT OP HET APPARAAT. DIT APPARAAT MOET VOLGENS DE GELDENDE VOORSCHRIFTEN WORDEN GEÏNSTALLEERD EN MAG ALLEEN IN EEN GEVENTILEERDE RUIMTE WERKEN. LEES DE VOORSCHRIFTEN VOORDAT U HET APPARAAT INSTALLEERT EN IN GEBRUIK NEEMT. HET APPARAAT DIENT DOOR EEN GESPECIALISEERDE MONTEUR TE WORDEN GEÏNSTALLEERD.

DIT APPARAAT MAG ALLEEN WORDEN GEBRUIKT OM GERECHTEN TE BEREIDEN. ELK ANDER GEBRUIK IS VERKEERD EN KAN DUS GEVAARLIJK ZIJN. DE FABRIKANT IS NIET VERANTWOORDELIJK VOOR SCHADE AAN VOORWERPEN OF VERWONDING AAN PERSONEN DIE WORDT VEROORZAAKT DOOR EEN VERKEERDE INSTALLATIE EN ONEIGENLIJK, VERKEERD OF ONVERANTWOORD GEBRUIK VAN HET APPARAAT.

CONTROLEER VOORDAT U HET APPARAAT INSTALLEERT OF HET APPARAAT GOED IS AFGESTELD VOOR DE CONDITIES VAN DE GASTOEVOER (GASTYPE EN -DRUK).

DE AFSTELLINGEN VOOR DIT APPARAAT STAAN OP HET ETIKET (OF OP HET SERIEPLAATJE).

DIT APPARAAT IS NIET AANGESLOTEN OP EEN APPARAAT VOOR DE AFVOER VAN VERBRANDINGSPRODUCTEN. DIT MOET WORDEN GEÏNSTALLEERD EN AANGESLOTEN VOLGENS ALLE GELDENDE INSTALLATIEVOORSCHRIFTEN. ER DIENT BIJZONDERE AANDACHT TE WORDEN BESTEED AAN DE TOEPASSELIJKE VOORSCHRIFTEN INZAKE VENTILATIE VAN DE RUIMTE.

INBOUWOPENINGEN

HET APPARAAT MOET VER UIT DE BUURT VAN ONTVLAMBARE MATERIALEN WORDEN GEHOUDEN.

ELEKTRISCHER ANSCHLUSS

- DEN GRILLFLAMMENREGELN

Für die Modelle VN555 und VN565:

NACH GEBRAUCH DEN GASHAHN AN DER GASFLASCHE SCHLIESSEN.

GASLECKS

DIE GASZUFUHR ZUR FLASCHE NACH GEBRAUCH SCHLIESSEN.

GASAUSTRITT

FALLS DIE FLAMME DES BRENNERS ERLISCHT, SCHLIESSEN SIE DEN GASHAHN UND WARTEN SIE EINE MINUTE, BEVOR SIE DAS GAS WIEDER EINSCHALTEN.

- ELEKTRONISCHE ZÜNDUNG DES BACKOFENS (ENLIGHT MODELL)

WENN DAS GERÄT GAR NICHT FUNKTIONIERT, SCHLIESSEN SIE DEN GASHAHN UND WENDEN SIE SICH AN IHREN HÄNDLER.

- REGELUNG DER NIEDRIGEN FLAMME DES BACKOFENS MIT THERMOSTAT

LÄGEN	1	2	3	4	5	6
TEMPERATUR	130°C	160°C	180°C	200°C	220°C	240°C

WENN DIE FLAMME DES BRENNERS UNBEABSICHTIGT ERLISCHT, SCHLIESSEN SIE DAS GASVENTIL UND WARTEN SIE EINE MINUTE, BEVOR SIE ES WIEDER EINSCHALTEN.

- ELEKTRONISCHE ZÜNDUNG DES GRILLS (ENLIGHT MODELL)

NACH GEBRAUCH DIE GASZUFUHR VOM BEHÄLTER SCHLIESSEN.

GASLECKS

ANSCHLUSS DES GASES 104

ELEKTRISCHER ANSCHLUSS 105

BEFESTIGUNG 105

GEBRAUCH 106

VORSICHTSMASSNAHMEN 106

BEDIENFELD 106

FLAMMEN: 107

BACKOFEN: 108

ELEKTRONISCHE ZÜNDUNG DES BACKOFENS (JE NACH MODELL) 108

Wenn Sie Gasgeruch bemerken, gehen Sie wie folgt vor:

a) Öffnen Sie die Fenster und sorgen Sie dafür, dass alle Personen den Wohnwagen, das Wohnmobil usw. verlassen. b) Betätigen Sie keine Schalter, zünden Sie kein Streichholz oder irgendetwas an, das das Gas entzünden könnte. c) Löschen Sie offene Flammen. d) Schließen Sie das Ventil der Gasflasche oder des Gastanks. e) Kontaktieren Sie autorisiertes Personal.

WARNUNG

SCHALTEN SIE DAS GERÄT AUS, TRENNEN SIE ES VOM STROMNETZ UND WARTEN SIE, BIS ES ABGEKÜHLT IST, BEVOR SIE ES REINIGEN.

WICHTIG

HEISSE OBERFLÄCHEN KÖNNEN BESCHÄDIGT WERDEN, WENN SIE MIT KALTEM WASSER ODER EINEM FEUCHTEN TUCH IN KONTAKT KOMMEN. VERWENDEN SIE KEINE SCHEUERNDEN, ÄTZENDEN ODER CHLORHALTIGEN PRODUKTE. VERWENDEN SIE AUCH KEINE STAHLWOLLE ODER ÄHNLICHES. LASSEN SIE KEINE SAUREN ODER ALKALISCHEN SUBSTANZEN (ESSIG, SALZ, ZITRONENSAFT USW.) AUF DEN OBERFLÄCHEN DES GERÄTS LIEGEN. OBERFLÄCHEN AUS EDELSTAHL UND EMAILLIERTE TEILE: MIT WASSER UND NEUTRALER SEIFE WASCHEN, SPÜLEN UND TROCKNEN. VERWENDEN SIE SAUBERE SCHWÄMME UND TÜCHER.

WARNUNG

VERWENDEN SIE KEINE SCHEUERMITTEL ODER SCHARFEN METALLSCHABER ZUR REINIGUNG DER GLASSTÜR DES BACKOFENS. DIES KANN DIE OBERFLÄCHE ZERKRATZEN UND DAS GLAS KÖNNTE SPRINGEN.

VERWENDEN SIE KEINE DAMPFREINIGER ZUR REINIGUNG DES GERÄTS.

EINSPRITZDÜSEN

WARNUNG

DIESE ARBEIT DARF NUR VON AUTORISIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE DURCH DIESEN EINGRIFF ENTSTEHEN.
