HASZNÁLATI ÚTMUTATÓ RBC52FSB, RBC52SB RYOBI

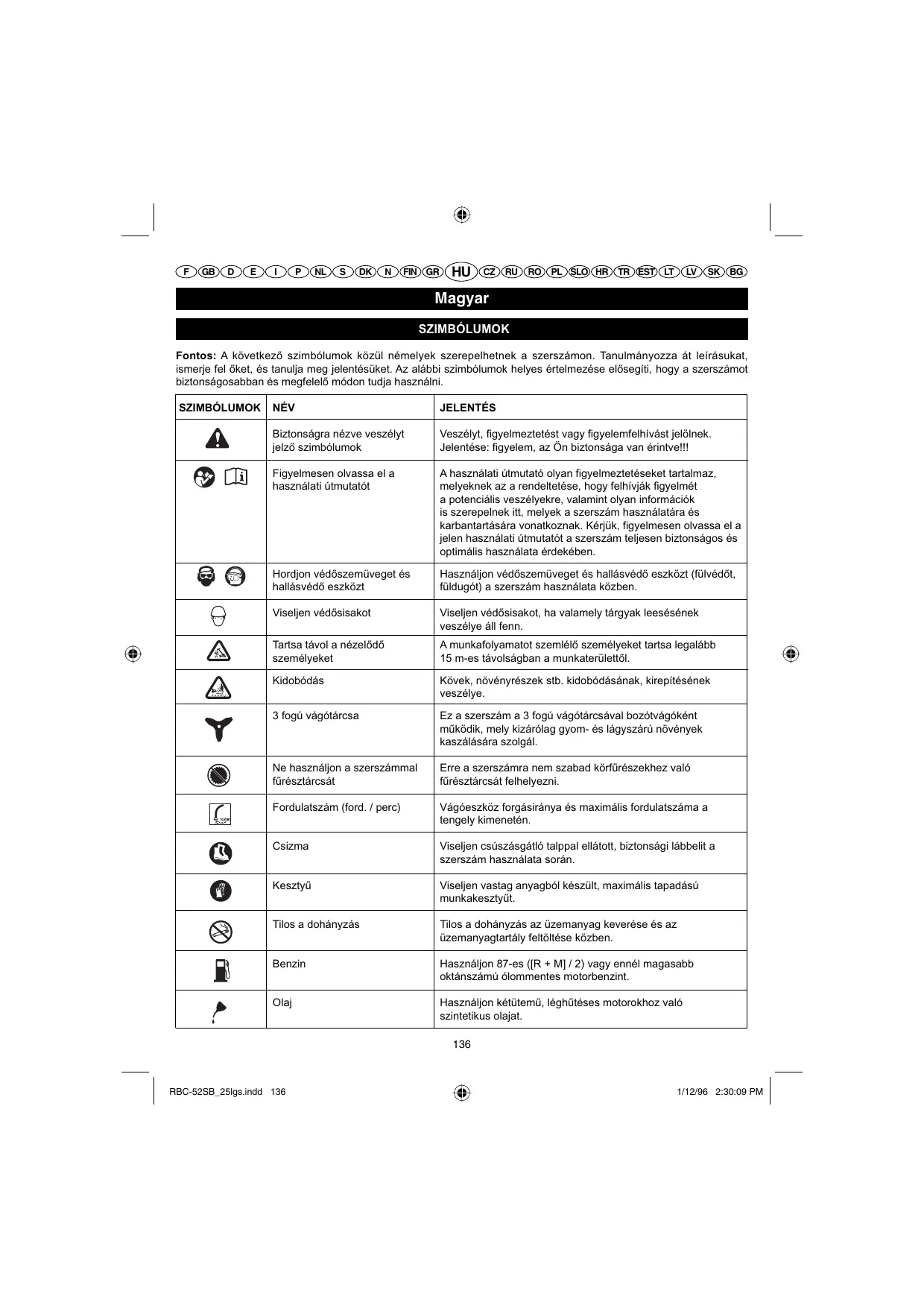

Fontos: A következő szimbóluomok közül némelyek szerepelhetnek a szerszámon. Tanulmányozza át leírásukat, ismerje fel őket, és tanulja meg jelentésüket. Az alábbi szimbóluomok helyes értelmezése elősegíti, hogy a szerszámot biztonságosabban és megfelelő módon tudja használni.

SZIMBÓLUMOK	NÉV	JELENTÉS
	Biztonságra nézve veszélyt jelző szimbólumok	Veszélyt, figyelmeztetést vagy figyelemfelhívást jelölnek.Jelentése: figyelem, az Ön biztonsága van érintve!!!
	Figyelmesen olvassa el a használati útmutatót	A használati útmutató olyan figyelmeztetéseket tartalmaz, melyeknek az a rendeltetése, hogy felhívják figyelmét a potenciális veszélyekre, valamint olyan információk is szerepelnek itt, melyek a szerszám használatára és karbantartására vonatkoznak. Kérjük, figyelmesen olvassa el a jelen használati útmutatót a szerszám teljesen biztonságos és optimális használata érdekében.
	Hordjon védőszemüveget és hallásvédő eszközt	Használjon védőszemüveget és hallásvédő eszközt (fülvédőt, füldugót) a szerszám használata közben.
[wezel]	Viseljen védősisakot	Viseljen védősisakot, ha valamely tárgyak leesésének veszélye áll fenn.
[ze+cl]	Tartsa távol a nézelődő személyeket	A munkafolyamatot szemlélő személyeket tartsa legalább 15 m-es távolságban a munkaterülettől.
[awr+cl]	Kidobódás	Kövek, növényrészek stb. kidobódásának, kirepítésének veszélye.
	3 fogú vágótárcsa	Ez a szerszám a 3 fogú vágótárcsával bozótvágóként működik, mely kizárólag gyom- és lágyszárú növények kaszálására szolgál.
[ory+cl]	Ne használjon a szerszámmal fűrésztárcsát	Erre a szerszámra nem szabad körfűrészekhez való fűrésztárcsát felhelyezni.
[ry+cl]	Fordulatszám (ford. / perc)	Vágóeszköz forgásiránya és maximális fordulatszáma a tengely kimenetén.
[sox+cl]	Csizma	Viseljen csúszásgátló talppal ellátott, biztonsági lábbelit a szerszám használata során.
[sox+nl]	Kesztyű	Viseljen vastag anyagból készült, maximális tapadású munkakesztyűt.
[oss+cl]	Tilos a dohányzás	Tilos a dohányzás az üzemanyag keverése és az üzemanyagtartály feltöltése közben.
[decw]	Benzin	Használjon 87-es ([R + M] / 2) vagy ennél magasabb oktánszámú ólommentes motorbenzint.
[shu+zl]	Olaj	Használjon kétütemű, léghűtéses motorokhoz való szintetikus olajat.

Magyar

SZIMBÓLUMOK

Fontos: A következő szimbóluomok közül némelyek szerepelhetnek a szerszámon. Tanulmányozza át leírásukat, ismerje fel őket, és tanulja meg jelentésüket. Az alábbi szimbóluomok helyes értelmezése elősegíti, hogy a szerszámot biztonságosabban és megfelelő módon tudja használni.

SZIMBÓLUMOK	NÉV	JELENTÉS
	Benzin - olaj keverék	Alaposan keverje meg az üzemanyagot a tartály minden egyes feltöltése előtt.
		Nyomja meg 5-szor az indító befecskendező pumpát.
		Ez a szerszám minden, a vásárlás európai uniós országában hatályos szabványnak megfelel.

Köszönjük, hogy Ryobi terméket vásárolt.

Az Ön által vásárolt szegélyvágó / bozótvágó motoros kaszát a Ryobi magas követelményszintje alapján terveztük és gyártottuk, ez biztosítja, hogy a szerszám működése megbízható, használata könnyű és biztonságos legyen. Ha a szerszám előírt karbantartási munkálatait mindig megfelelőképpen elvégzi, akkor hosszú éveken keresztül használhatja ezt az ellenálló és nagy teljesítményű eszközt.

FIGYELMEZTETÉS

A sérülésveszélyek elkerülése végett feltétlenül fontos, hogy olvassa el és alaposan tanulmányozza át a jelen használati útmutatót.

FIGYELMEZTETÉS

Ne vegye használatba a szerszámot egészen addig, amíg a jelen használati útmutatóban foglalt utasításokat és biztonsági előírásokat el nem olvasta és teljes egészében meg nem értette. Ezeknek az előírásoknak a be nem tartása baleseteket, azaz tüzet, áramütést és súlyos testi sérüléseket idézhet elő. A teljesen biztonságos munkavégzés érdekében őrizze meg a jelen használati útmutatót, és lapozza fel rendszeresen, valamint tájékoztassa az itt leírtakról azokat is, akik esetlegesen szintén használni szeretnék a szerszámot.

OLVASSA EL AZ ÖSSZES UTASÍTÁST.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

■ A szegélyvágó / bozótvágó motoros kasza használata előtt a maximális biztonság érdekében kérfük, hogy olvassa el és értse meg az összes utasítást. Tartsa be az összes biztonsági előírást. Az alábbi biztonsági előírások be nem tartása súlyos testi sérüléssel járó baleseteket okozhat.
■ Ne hagyja, hogy gyermekek ill. olyan személyek használják a szerszámot, akik nem rendelkeznek megfelelő gyakorlattal.
■ Soha ne indítsa be és ne járassa a motort zárt vagy rosszul szellőző helyiségben, mivel a felhalmozódott kipufogógáz életveszélyes lehet.
■ Mielőtt a szerszám használatához fogna, tisztítsa meg a nyírásra kerülő munkaterületet, mindent távolítson el onnan. Gyűjtse össze a köveket, üvegdarabokat, szögeket, acéldrótokat, kötéldarabokat és általánosságban minden olyan tárgyat, amelyet a damilfej / vágótárcsa kidobhat vagy bekaphat.
■ Használjon védőszemüveget és hallásvédő eszközt (fülvédőt, füldugót) munkavégzés közben.
■ Viseljen hosszú szárú, vastag anyagból készült nadrágot is, valamint csizmát és kesztyűt. Munka közben ne hordjon bő ruhát, rövidnadrágot és ékszert, valamint soha ne dolgozzon mezítláb.
■ Amennyiben hosszú a haja, gondoskodjon a védelméről, azaz tűzze fel a vállak vonala felett, hogy a szerszám mozgó részei ne kaphassák be.
■ A gyermekeket, más személyeket és a háziállatokat tartsa legalább 15 m-es távolságban a munkavégzés helyétől.

Magyar

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

■ Ne használja a szerszámot, ha fáradt, beteg, alkohol vagy kábítószer hatása alatt áll, illetve ha orvosságot szed.
■ Ne használja ezt a szerszámot, ha nincs elég világos a munkához.
- Ügyeljen arra, hogy munka közben stabilan, egyensúlyban álljon. Álljon fél-terpesz állásban, és ne nyújtsa túl messze a karját. Ellenkező esetben eleshet vagy a forró részekhez érhet.
■ Tartsa távol testétől a szerszám mozgó részeit.
■ Ne közelítsen a kezével a szegélyvágó / bozótvágó kipufogójához és hengeréhez, mivel ezek a részek használat közben felforrósodnak.
- Ügyeljen arra, hogy a motort mindig állítsa le, valamint a gyertya vezetékét mindig húzza ki, mielőtt beállításokhoz vagy javításokhoz kezdene, kivéve a porlasztó beállítása esetén.
■ Minden használat előtt vizsgálja át a szerszámot, ellenőrizze hogy egyetlen alkatrész sem lazult meg, nem folyik a benzin stb. Cseréljen ki bármilyen sérült alkatrészt, mielőtt elkezdené használni a szerszámot.
■ Rendkívül óvatosan járjon el a porlasztó beállításakor, mivel a damilszál forog közben.
- Bizonyos személyeknél a vibráló szerszámok használatakor elszenvedett rázkódások az un. "Raynaud-jelenséget" ill. "Raynaud-betegséget" válthatják ki, melynek főbb tünetei: szúró érzések, zsibbadások és az - általában hideg hatására látszó - ujjak elszíneződése. A jelek arra mutatnak, hogy kialakulását az örökletes tényezők, a hidegnek és a nedvességnek való kitétel, a dohányzás, valamint bizonyos táplálkozási- és munkavégzési szokások segítik elő. A tudomány jelenlegi állása szerint nem lehet tudni, hogy milyen mértékű vibrálás és ennek milyen hosszú ideig való kitettség válthatja ki ezt a szindrómát. Mindezek ellenére ügyeljen arra, hogy hozzon meg bizonyos óvintézkedéseket a vibrációnak való kitettség csökkentése érdekében:
a) Ha hideg van, öltözzön fel melegen. Amikor ezt a szerszámot használja, viseljen kesztyűt a kéz és a csukló melegen tartása végett. Minden jel arra mutat, hogy a hideg az egyik legfőbb tényező a Raynaud-betegség kialakulásában.
b) Minden használat után végezzen néhány testgyakorlatot a vérkeringés felélénkítésére.
c) Rendszeresen tartson szünetet és korlátozza a rezgésnek kitettség napi mértékét.

Amennyiben a fentiek közül valamely szimptóma fellépését észlelné, azonnal hagyja abba a szerszám használatát, és forduljon orvoshoz.

■ Tartsa a szerszámot jó, működőképes állapotban: ellenőrizze, hogy az alkatelemek jól meg vannak-e szorítva és ha meghibásodtak, cseréltesse ki őket.
■ Az üzemanyagot egy benzines marmonkannában keverje ill. tárolja.
Az üzemanyagot a szabadban, minden szikra- és gyújtóforrástól távol keverje és öntse. Amennyiben kiömlött az üzemanyag, gondosan törölje le a foltokat. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.
- Állítsa le a motort és várja meg hogy lehüljön, mielőtt üzemanyaggal feltöltené vagy elrakná a szerszámot.
■ Mielőtt a szerszámot járműbe rakná, várja meg hogy a motor lehüljön, ürítse ki az üzemanyagtartályt és rögzítse, hogy ne mozogjon szállítás közben.

A SZEGÉLYVÁGÓKRA VONATKOZÓ SPECIALIS BIZTONSÁGI ELŐÍRÁSOK

■ Cserélje ki a damilfejet ha megrepedt, berepedezett vagy bármilyen módon megsérült. Bizonyosodjon meg arról, hogy a damilfej megfelelően van-e beszerelve és jól van-e rögzítve. Ennek az előírásnak a be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után.
■ Ellenőrizze, hogy a védőelemek, gépszíjak, terelőlemezek és fogantyúk megfelelőképpen vannak-e felszerelve és jól rögzítve vannak-e.
■ A vágószál cseréje esetén kizárólag a gyártó által előírt damilszálat használjon. Semmilyen más vágóeszközt nem szabad a szerszámmal használni.
■ Soha ne használja a szerszámot, ha a védőtárcsa (fü terelőlemez) nincs a helyén, vagy nincs jó állapotban.
- Használat közben erősen fogja a kezében a szerszámot a két fogantyújánál tartva. Vigyázzon arra, hogy a damilfejet a derék vonala alatt tartsa. Soha ne vágjon, ha a damilfej 76 cm-nél magasabbra van a talajtól.

A BOZÓTVÁGÓKRA ÉS A TÁRCSA HASZNÁLATÁRA VONATKOZÓ BIZTONSÁGI ELŐÍRÁSOK

■ Miután leállította a motort, a forgásban lévő tárcsát tartsa a dús füben vagy gyomban, amíg le nem áll.
■ Ne használja a bozótvágót, ha a tárcsa védőeleme nincs jó állapotban, megfelelőképpen felszerelve és rögzítve.

Magyar

A BOZÓTVÁGÓKRA ÉS A TÁRCSA HASZNÁLATÁRA VONATKOZÓ BIZTONSÁGI ELŐÍRÁSOK

■ Viseljen vastag védőkesztyűt ha fel- vagy leszereli a tárcsát.
■ Mindig ügyeljen arra, hogy állítsa le a motort és a gyertya vezetékét húzza ki, mielőtt bármilyen, a tárcsába beszorult dolgot kivesz, valamint ha tárcsát cserél, ill. szerel le.
■ Ne próbálja a forgó vágótárcsát megérinteni ill. leállítani.
A motor leállítása vagy a ravasz felengedése után a tehetetlenségből kifolyólag még forgó vágótárcsa súlyos baleseteket okozhat. Ügyeljen arra, hogy a szerszámot erősen fogja, amíg a tárcsa forgása teljesen le nem áll.
■ Cserélje ki a vágótárcsát ha meghibásodott. Minden használat előtt bizonyosodjon meg arról, hogy a tárcsa megfelelőképpen lett-e felszerelve és stabilan lett-e rögzíve. Ennek az előírásnak a be nem tartása súlyos testi sérüléssel járó balesetet vonhat maga után.
■ Tárcsacsere esetén kizárólag speciálisan a bozótvágóhoz készített, 3 fogú vágótárcsát használjon. Ne használjon semmilyen más típusú tárcsát.
■ A 3 fogú vágótárcsákkal kizárólag gyom- és lágyszárú növényeket szabad vágni. Soha ne használja a szerszámot más alkalmazásra. Soha ne használja a 3 fogú vágótárcsát cserjék, fák vágására.
■ Legyen rendkívül óvatos, ha tárcsával felszerelt szerszámot használ. A szerszám visszarúghat / megugorhat, ha a tárcsa olyan anyagba ütközik, amit nem tud elvágni. Egy ilyen kontaktus átmenet nélkül, egy pillanat alatt leállíthatja a tárcsát és emiatt a szerszám váratlanul messzire repülhet az adott tárgytól. Egy ilyen visszarúgás olyan erős lehet, hogy a gép használója elvesztheti uralmát a szerszám felett. A szerszám akkor is visszarúghat, ha a tárcsa akadályba ütközik, beszorul vagy elgörbül. A visszarúgás nagyobb valószínűséggel következhet be akkor, ha olyan területen dolgozunk, ahol nehezebben látható a vágásra kerülő növényzet. Nemcsak teljes biztonságban, de jobban is vághatja a gyomnövényeket, ha jobbról balra kaszál. Amennyiben valamilyen tárgy vagy fadarab kerülne a tárcsa útjába, ez az oldalmozgás a visszarúgás hatását is lecsökkenti.
■ Soha ne vágjon 13 mm-nél nagyobb átmérőjű szárat.
■ Használja mindig a hevedert, ha bozótvágóként használja a gépet, és állítsa be úgy, hogy kényelmes legyen vele dolgozni. Tartsa erősen a szerszámot a két fogantyúnál fogva kaszálás közben.

Tartsa testétől távol, a derék vonala alatt a tárcsát. Soha ne használja a bozótvágót úgy, hogy tárcsája 76 cm-nél magasabbra legyen a talajtól.

- Óvja a 3 fogú vágótárcsa élét az élvédő helyére tételével, mielőtt a szerszámot eltárolná vagy szállítaná. A szerszám használata előtt mindig vegye le az élvédőt. Amennyiben az élvédő a helyén marad, a forgó tárcsa kidobhatja azt.

MÜSZAKI ADATOK

Súly
- üzemanyag és vágószerszám nélkül	7,52 kg
- üzemanyag nélkül, vágótárcsával	7,87 kg
- üzemanyag nélkül, damilfejjel	7,72 kg
Üzemanyagtartály úrtartalom	1230 cm^3
Vágásszélesség	415 mm
Hengerűrtartalom
RBC-52SB	51,7 cm^3
RBC-40SB	40 cm^3
Motor max. teljesítmény(az ISO 8893 szabványnak megfelelően)
RBC-52SB	1,4 kW / 1,9 HP
RBC-40SB	1,27 kW / 1,7 HP
Maximális fordulatszám	10000 ford./perc
Motor fordulatszám a maximális fordulatszámon	12500 ford./perc
Motor fordulatszám alapjáraton	2250-2750 ford./ perc
Üzemanyag-fogyasztás(az ISO 8893-nek megfelelően)
a motor csúcsteljesítményén	0,85 kg/h
Specifikus üzemanyag-fogyasztás(az ISO 8893-nek megfelelően)
a motor csúcsteljesítményén	0,45 kg/h
Rezgésszint alapjáraton
- bal oldali fogantyú	7,3 m/s^2
- jobb oldali fogantyú	7,5 m/s^2
Rezgésszint max. fordulatszámon
- bal oldali fogantyú	7,2 m/s^2
- jobb oldali fogantyú	7,5 m/s^2
Hangnyomás (az EN ISO 11806: 1997, ISO 7917:1987
szabványoknak megfelelően)	102 dBA
Hangteljesítmény (az ISO 10884 szabványnak megfelelően)	115 dBpA

Magyar

A KÉSZÜLÉK RÉSZEI

1. M6 imbuszkulcs
2. Lyuk a fogaskerék-házban
3. Felső, karimás alátét rése
4. Felső, karimás alátét
5. Alsó, karimás alátét
6. Vágótárcsa
7. Homorú alátét
8. Alátét
9. Vágótárcsa biztonsági anya
10. Fogaskerék-ház
11. Gyertyakulcs
12. Damilfej
13. Hajtórúd
14. Védőtárcsa (fü terelőlemez)
15. Védőtárcsa csavarja
16. Reteszelő nyelvek
17. Bemélyedés
18. Fogantyú
19. Alsó tartórész
20. Felső cső
21. Gázszabályozó fogantyú
22. Csöbilincs felső
23. Karabiner
24. Heveder (vállszíj)
25. Gyorskioldó nyelv
26. Rögzítőelem
27. Legjobb vágási felület
28. Veszélyes vágási felület
29. Be - ki kapcsológomb
30. Indító befecskendező gomb
31. Indítókar (szívató)
32. Élvédő
33. Szürő

ÖSSZESZERELÉS

FOGANTYÚ (2. ábra)

■ Helyezze a fő fogantyút (18) a csőre (19) rögzített alsó (20) tartórészre.
Megjegyzés: A gyorsító ravaszt (21) a használótól jobbra kell felszerelni.
■ Helyezze a felső (22) tartórészt a fogantyúra és szorítsa meg a négy csavart (M5 x 25).
- Állítsa be a fogantyút a kényelmes munkavégzéshez úgy, hogy irányítani tudja a szerszámot.

A HEVEDER FELSZERELÉSE (3. ábra)

■ Akassza be a heveder karabinerét (23) a felső csőrészen található akasztókapocsba (24).
■ Állítsa be az akasztókapocs pozícióját a csövön

a kényelmes és stabil munkavégzéshez úgy, hogy a vágótárcsa / damilfej 10 - 30 cm-re legyen a talaj felett.

Megjegyzés: Ahhoz, hogy könnyen le tudja venni a hevedert a szerszámról, hirtelen rántsa meg a gyorskioldó nyelvet (25).

A VÉDŐTÁRCSA VAGY VÉDŐELEM FELSZERELÉSE (4. ábra)

Megjegyzés: Amikor a bozótvágót szegélyvágóvá alakítja vagy fordítva, bizonyosodjon meg arról, hogy a megfelelő védőeszközt használja (védőelem / védőtárcsa (fü terelőlemez)).

A VÉDŐELEM FELSZERELÉSE (5. ábra).

Rögzítse a védőelemet a rögzítőelemhez (26) oly módon, hogy átvezeti a négy csavart (M5x16) a védőelem alatt a panelen, majd pedig a rögzítőelemen.
■ A mellékelt csavarhúzó segítségével húzza meg jól a négy csavart.

Megjegyzés: Amikor damilfejet (12) használ, a védőtárcsát a védőelemhez kell rögzíteni

A VÉDŐTÁRCSA FELSZERELÉSE (15. ábra)

■ Rögzítse a védőtárcsát (14) a védőelemhez úgy, hogy a két reteszelő nyelvet (16) bedugja a két bemélyedésbe (17).
■ A mellékelt csavarhúzó segítségével jól húzza meg a csavart.

FIGYELMEZTETÉS

Mindig ügyeljen arra, hogy állítsa le a motort és a gyertya vezetékét húzza ki, mielőtt beállításokba kezd, például amikor vágószerszámot cserél. Ezáltal lecsökkentheti a súlyos testi sérülés veszélyét.

A BOZÓTVÁGÓ SZEGÉLYVÁGÓVÁ ALAKÍTÁSA

A VÁGÓTÁRCSA KIVÉTELE (7. ábra)

■ Helyezze be az M6 imbuszkulcsot (1) a fogaskerék-ház (2) lyukába és a felső, karimás alátét (3) résébe. Csavarja jobbra a vágótárcsa biztonsági anyáját (9) a gyertyakulcs legszélesebb részének segítségével, majd távolítsa el az anyát.
■ Vegye le az alátétet (8), a homorú alátétet (5), az alsó, karimás alátétet (6), a tárcsát és végül a felső, karimás alátétet. Tegye félre a felső és az alsó karimás alátétet a damilfej behelyezéséhez.

Magyar

ÖSSZESZERELÉS

Rögzítse a védőtárcsát (14) a védőelemhez úgy, hogy a két reteszelő nyelvet bedugja a bemélyedésekbe. Ezután jól húzza meg a védőtárcsa csavarját a gyertyakulcs csavarhúzó részének segítségével.

Megjegyzés: Gondosan rakja el a bozótvágó részeit a későbbi használatra.

A DAMILFEJ FELHELYEZÉSE (6. ábra)

■ Helyezze fel a felső és az alsó karimás alátétet a tengelyre oly módon, hogy megfelelően egymásba illeszkedjenek.
■ Helyezze be az imbuszkulcsot a fogaskerék-ház lyukába és a felső, karimás alátét résébe. Helyezze a menetes hajtórúd (13) legkeskenyebb részét a tengelyre és fordítsa balra. Erősen húzza meg.
A rögzítő tüskét a fogaskerék-ház lyukában és a felső, karimás alátét résében tartva helyezze a damilfejet (12) a menetes hajtórúd (13) legszélesebb részére és fordítsa jobbra. Erősen húzza meg.

A SZEGÉLYVÁGÓ BOZÓTVÁGÓVÁ ALAKÍTÁSA

A DAMILFEJ LEVÉTELE (6. ábra)

■ Helyezze be az imbuszkulcsot a fogaskerék-ház lyukába és a felső, karimás alátét résébe. Távolítsa el a damilfejet jobbra hajtva.
Az imbuszkulcsot a fogaskerék-ház lyukában és a karimás tárcsaalátét résében tartva, fordítsa a menetes hajtórudat jobbra az eltávolításához.
■ Vegye le az alsó és a felső karimás alátéteket. Tegye félre őket a a vágótárcsa felszereléséhez.
■ Lazítsa meg a védőtárcsa csavarját. Vegye le a védőtárcsát úgy, hogy benyomja a két reteszelő nyelvet, mialatt a terelőlemezt lefele húzza, hogy elváljon a védőelemtől.

Megjegyzés: Gondosan rakja el a damilfejet és a védőtárcsát a későbbi használatra.

A VÁGÓTÁRCSA FELSZERELÉSE (7. ábra)

■ Helyezze fel a felső, karimás alátétet a tengelyre oly módon, hogy megfelelően illeszkedjen a fogaskerék-házra.
■ Helyezze fel a tárcsát a felső, karimás alátétre.
■ Helyezze fel az alsó, karimás alátétet a tengelyre úgy, hogy az alátét homorú része a tárcsalyuk nézzen.
■ Helyezze fel ezután a homorú alátétet, majd pedig az alátétet.
■ Helyezze fel a vágótárcsa biztonsági anyáját balra hajtva. Helyezze be a rögzítő tüskét a felső, karimás alátét résébe és a fogaskerék-ház lyukába. Jól

szorítsa meg a vágótárcsa biztonsági anyáját (9) a gyertyakulcs legszélesebb részének segítségével.

HASZNÁLAT

Olvassa el a használati útmutatót és tartsa be a figyelmeztetéseket és a biztonsági előírásokat.

Hordjon védőszemüveget és hallásvédő eszközt (fülvédőt, füldugót).

A munkafolyamatot szemlélő személyeket - különösen a gyermekeket -, valamint a háziállatokat tartsa legalább 15 m-es távolságban a munkaterülettől.

ÜZEMANYAG, A TARTÁLY FELTÖLTÉSE

AZ ÜZEMANYAG BIZTONSÁGOS KEZELÉSE

• Az üzemanyagot mindig elővigyázatosan kezelje, mivel ez az anyag rendkívül gyúlékony, tűzveszélyes.
• Az üzemanyagot a szabadban, minden szikra- és gyújtóforrástól távol keverje és öntse. Ne szívja be a benzingőzt.
  ■ Kerüljön bármilyen érintkezést a benzinnel és az olajjal.
  ■ Leginkább arra ügyeljen, hogy a benzin és az olaj ne menjen a szemébe. Ha a benzin vagy olaj mégis a szemébe került, azonnal öblítse ki tiszta vízzel. Ha ezek után továbbra is irritálja a szemét, forduljon azonnal orvoshoz.
  ■ Haladéktalanul törölje le a kiömlött üzemanyag által hagyott foltokat.

AZ ÜZEMANYAG KEVERÉSE

A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj keverék üzemanyagával működik. Az ólommentes benzint és a kétütemű, szintetikus olajat egy olyan tiszta, homologizált benzintartályban keverje össze, melyet erre a célra gyártottak és hagytak jóvá.
■ A motor 87-es ([R + M] / 2) vagy magasabb oktánszámú ólommentes motorbenzinnel működik.
■ Ne használjon semmiféle, a benzinkutakon kapható előkevert üzemanyagot, ideértve a motor-kerékpárokhoz, segédmotor-kerékpárokhoz stb. árusított keverék benzint is.
Kizárólag kétütemű motorokhoz való szintetikus olajat használjon. Ne használjon gépkocsihoz való motorolajt, se pedig csónak-motorhoz való kétütemű olajt.

Magyar

HASZNÁLAT

■ Adagoljon a benzinhez kétütemű, szintetikus olajt 30:1 arányban.
■ Alaposan keverje meg az üzemanyagot a tartály minden egyes feltöltése előtt.
■ A benzint kis mennyiségekben keverje: ne keverjen üzemanyagot több mint egy hónapra előre. Előírás szerint kétütemű, szintetikus motorolaj használata kötelező, mely üzemanyag-stabilizáló adalékot tartalmaz.

■ Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be.
■ Lassan csavarja le az üzemanyag tartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré.
- Óvatosan öntse a keverék üzemanyagot a tartályba, hogy ne folyjon mellé.
■ Mielőtt a sapkát visszacsavarná, törölje le a tömítést és bizonyosodjon meg arról, hogy jó állapotban van.
- Azonnal helyezze vissza a tartályra a sapkát és jól szorítsa meg. Amennyiben kiömlött az üzemanyag, gondosan törölje le a foltokat. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.
Megjegyzés: Amennyiben az első használat során (esetleg a későbbiekben is) füst távozik a motorból, ez normális jelenség.

FIGYELMEZTETÉS

Mindig állítsa le a motort az üzemanyagtartály feltöltése előtt. Soha ne töltse fel a tartályt járó vagy még meleg motornál. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte. Tilos a dohányzás!

A SZEGÉLYVÁGÓ HASZNÁLATA (8. ábra)

Fogja meg a szegélyvágó jobb oldali fogantyúját a jobb kezével, a bal oldali fogantyút pedig a bal kezével. A használat során végig fogja a szerszámot erősen a két kezével. A szegélyvágót kényelmes pozícióban kell fogni úgy, hogy a jobb oldali fogantyú a csípő magasságába essen.

A szegélyvágót mindig maximális fordulatszámon használja. A magas füvet fentről lefelé vágja, hogy a fű ne csavarodjon a csőre és a damilfejre, mivel ez a motor túlmelegedését okozhatja. Ha a fű mégis a damilfej köré csavarodna, állítsa le a motort, húzza ki a gyertya vezetékét és vegye ki a beszorult füvet. Ha hosszabb időn keresztül használja a szerszámot közepes fordulatszámon, ez azt eredményezheti, hogy olaj folyik ki a kipufogón.

TANÁCSOK A FÜ VÁGÁSÁHOZ (9. ábra)

■ Tartsa a szegélyvágót a vágandó területre megdöntve - lásd a legjobb vágási felületet (27).
■ Amennyiben nem tartja a szegélyvágót megfelelőképp megdöntve, a vágás veszélyes lehet - lásd a veszélyes vágási felületet (28).
■ A damilszál végei vágnak, ne nyomja tehát a damilfejet a magas fübe.
■ A szögesdróttal, kerítéssel, fallal, járdával, fával való érintkezés gyorsabban koptatja, sőt el is szakíthatja a damilszálat.
■ Kerülje a fákkal és cserjékkel való érintkezést. A fakérget, szegélylécet, burkolatot, kerítéslécet stb. károsíthatja a vágószál.

A BOZÓTVÁGÓ HASZNÁLATA (10. - 11. ábrák)

Fogja a bozótvágó jobb oldali fogantyúját a jobb kezével, a bal oldali fogantyút pedig a bal kezével. A használat során végig fogja a szerszámot erősen a két kezével. A bozótvágót kényelmes pozícióban kell fogni úgy, hogy a jobb oldali fogantyú körülbelül a csípő magasságába essen. Fogja erősen a szerszámot a stabil pozíciót fenntartva. Ily módon elkerülhető az, hogy elveszítse az egyensúlyát, ha a vágótárcsa visszarúg.

Állítsa be a hevedert olyan pozícióba, hogy a munkavégzés kényelmes legyen. A heveder azt is lehetővé teszi, hogy a tárcsa megfelelő távolságban maradjon a testétől.

Legyen rendkívül óvatos, ha ezt a szerszámot tárcsával felszerelve használja. A szerszám visszarúghat, ha a tárcsa olyan anyagba ütközik, amit nem tud elvágni. Egy ilyen kontaktus átmenet nélkül, egy pillanat alatt leállíthatja a tárcsát és emiatt a szerszám váratlanul messzire repülhet az adott tárgytól.

Magyar

HASZNÁLAT

Egy ilyen ellenhatás nagyon erős lehet ahhoz, hogy a használó elveszítse uralmát a szerszám felett. A szerszám akkor is visszarúghat, ha a tárcsa akadályba ütközik, beszorul vagy elgörbül. A visszarúgás nagyobb valószínűséggel következhet be akkor, ha olyan területen dolgozunk, ahol nehezebben látható a vágásra kerülő növényzet. Nemcsak teljes biztonságban, de jobban is vághatja a gyomnövényeket, ha jobbról balra kaszál Amennyiben valamilyen tárgy vagy fadarab kerülne a tárcsa útjába, ez az oldalmozgás a visszarúgás hatását is lecsökkenti.

3 FOGÚ VÁGÓTÁRCSA

A 3 fogú vágótárcsákkal kizárólag gyom- és lágyszárú növényeket szabad vágni. Amikor a vágótárcsa életlenné válik, megfordíthatja, és így tovább lehet használni. Ne élezze a 3 fogú vágótárcsát.

TANÁCSOK A VÁGÓTÁRCSA HASZNÁLATÁHOZ

FIGYELMEZTETÉS

Legyen rendkívül óvatos, ha vágótárcsát használ. Figyelmesen olvassa el a jelen kézikönyv "A bozótvágókra és a tárcsa használatára vonatkozó biztonsági előírások" c. részét.

■ Használat közben mindig két kézzel fogja a szerszámot. A szerszámot határozottan fogja a kezével.
■ Fogja erősen a szerszámot a stabil pozíciót fenntartva. Ily módon elkerülhető az, hogy elveszítse az egyensúlyát, ha a vágótárcsa visszarúg.
■ Vizsgálja át a vágásra kerülő területet, gyűjtse össze az olyan akadályozó tárgyakat, mint pl. üvegdarab, kö, beton, drót, fa, fém stb.
■ Soha ne használja a bozótvágót sövény, kerítés, járda, épületek vagy más stabil akadályok közelében.
■ Amennyiben a vágótárcsa valamely kemény tárgyba ütközik, soha ne használja tovább anélkül, hogy le nem ellenőrizné előbb, hogy nem sérült-e meg. Soha ne használjon sérült vágótárcsát!
■ A bozótot széles, oldalirányú, jobbról balra söprögető mozdulatokkal irtsa.

A SZERSZÁM BE- ÉS KIKAPCSOLÁSA (12. ábrák; 15. ábrák)

FIGYELMEZTETÉS

Soha ne indítsa be a motort zárt vagy rosszul szellőző helyiségben, mivel a felhalmozódott kipufogógáz életveszélyes lehet.

HIDEGINDÍTÁS

■ Helyezze a szegélyvágót fektetve egy üres területre. A motor beindításához helyezze a be / ki kapcsolót (29) "I" (be) állásba.
■ Pumpáljon az indító befecskendező gombbal (30) 4-szer.
Megjegyzés: Ne nyomja meg a gyorsító ravaszt (21), amíg a motor be nem indult. Ezzel akadályozza a szerszám helyes beindítását.
■ Helyezze az indítókart (31) felső, zárt állásba (N).
■ Húzza meg az indítózsinórt, amíg a motor be nem indul.
■ Helyezze az indítókart alsó, nyílt állásba (III).
■ Hagyja, hogy a motor forogjon néhány percig, mielőtt használatba veszi a szerszámot.

MELEGINDÍTÁS

■ Helyezze a szegélyvágót fektetve egy üres területre. A motor beindításához helyezze a be / ki kapcsolót "I" (be) állásba.
■ Az indítókar már nyílt pozícióban (III) kell hogy legyen. Húzza meg az indítózsinórt, amíg a motor be nem indul.

A MOTOR LEÁLLÍTÁSA

A motor leállításához helyezze a be / ki kapcsolót "O" állásba.

KARBANTARTÁS

FIGYELMEZTETÉS

Kizárólag eredeti alkatrészeket, tartozékokat és szerszámokat használjon a karbantartási munkálatok során. Ezen előírás be nem tartása a szerszám helytelen működését válthatja ki, valamint súlyos testi sérüléseket okozhat. Ezen túl ez érvényteleníti a garanciát, annak elvesztésével jár.

■ Ne használja a vágóeszközt alapjáraton forgó motorral. Ezen előírás be nem tartása esetén a tengelykapcsolót be kell állítani, vagy sürgősen meg kell javíttatni a szerszámot egy szakképzett szerelővel.
Kizárólag a jelen használati útmutatóban leírt beállításokat és javítási műveleteket lehet elvégezni. Bármilyen más munkálat esetén vigye a szegélyvágót egy hivatalos Ryobi Szerviz Központba.
■ A szerszám nem megfelelő karbantartása túlzott kormosodáshoz vezethet, amely csökkentheti a szerszám teljesítményét, valamint azzal is járhat, hogy a kipufogón fekete, olajos anyag távozik.

Magyar

KARBANTARTÁS

■ Ellenőrizze, hogy a védőelemek, gépszíjak, terelőlemezek és fogantyúk megfelelőképpen vannak-e felszerelve és jól rögzítve vannak-e. Ily módon jelentős mértékben csökkenthető a súlyos testi sérülések veszélye.

SZÁLCSERE

■ Kizárólag 2,7 mm átmérőjű damilt használjon.
- Állítsa le a motort és húzza ki a gyertya vezetékét. Fogja meg a damilfejet és csavarja ki a tekercsből jobbra hajtva.
■ Nyomja meg a damilfejen lévő gombot és csévéljen le damilszál-részt.
■ Nyomja meg a gombot és fűzze be az új szálrészt a fejen lévő lyukba.

ÉLVÉDŐ (13. ábra)

Helyezze fel az élvédőt (32), ha nem használja a bozótvágót. Viseljen mindig védőkesztyűt és rendkívül óvatosan járjon el ha a tárcsát fogja.

Megjegyzés: A szerszám használata előtt mindig vegye le az élvédőt. Amennyiben az élvédő a helyén marad, a forgó tárcsa kidobhatja.

A KIPUFOGÓNYÍLÁS ÉS A KIPUFOGÓDOB TISZTÍTÁSA

A használt üzemanyag típusától, az olaj mennyiségétől és típusától, valamint a használat körülményeitől függően a kipufogónyilást és a kipufogódobot eltömítheti a lerakódott korom. Ha a szerszám teljesítménye csökken, tisztítassa meg a nyilást egy képzett szakemberrel.

A LÉGSZÜRÖ CSERÉJE ÉS TISZTÍTÁSA (14. ábrák)

Ügyeljen a légszűrő tisztántartására a szerszám optimális hatékonysága és élettartama érdekében.

■ Távolítsa el a légszűrő fedelét úgy, hogy lecsavarja a fedélen lévő csavart.
■ Távolítsa el a tartópanelt, mely a légszűrő rekesz belsejében található.
■ Vegye ki a szüröt (33), és tisztítsa meg meleg, mosogatószeres vízzel. Öblítse le és hagyja teljesen megszáradni. Az optimális hatékonyság érdekében cserélje le évente egyszer.
■ Tegye vissza a légszűrőt a helyére.
■ Tegye a helyére a tartópanelt.
■ Tegye vissza a légszűrő fedelét a helyére és erősen szorítsa meg a csavart.

ÜZEMANYAGTARTÁLY SAPKA

FIGYELMEZTETÉS

A nem hermetikusan záró üzemanyagtartály sapka tüzveszélyes, így azonnal ki kell cserélni.

Az üzemanyagtartály sapkája egy szűrőt és egy visszacsapó szelepet tartalmaz, ezek nem javíthatók. A kormos szűrő árt a motor megfelelő működésének. Ha a motor jobban működik abban az esetben, ha az üzemanyagtartály sapkája kissé le van csavarva, akkor lehetséges, hogy a visszacsapó szelep hibás vagy a szűrő el van kormozódva. Cserélje ki az üzemanyagtartály sapkáját, ha szükséges.

GYERTYA

Ebben a szegélyvágó / bozótvágó szerszámban egy 0,6 - 0,7 mm elektródtávolságú, TORCH L7RTC típusú gyújtógyertya van. Kizárólag az előírt típust használja és évente cseréljen gyertyát.

TÁROLÁS (EGY HÓNAPNÁL HOSSZABB IDŐRE)

• Öntse az üzemanyagtartályban található összes benzint egy benzines marmonkannába. Járassa a motort, amíg le nem fullad.
  ■ Alaposan tisztítsa meg a szegélyvágót. A szerszámot egy jól szellőző, biztonságos, a gyermekek számára nem hozzáférhető helyen kell tárolni. Ne tárolja olyan oxidálószerek közelében, mint pl. kerti munkáknál használatos vegyszerek vagy jégmentesítő sók.
• Óvja a vágótárcsa élét az elvédő helyére tételével, mielőtt a szerszámot eltárolná vagy szállítaná.
  Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő ISO szabványokat és a helyi rendeleteket. A megmaradt üzemanyagot egy másik, kétütemű motorral működő szerszámban is felhasználhatja.

Magyar

PROBLÉMAMEGOLDÁS

AMENNYIBEN AZ ALÁBBI MEGOLDÁSOK NEM VEZETNEK A PROBLÉMA ELHÁRÍTÁSÁHOZ, FORDULJON EGY RYOBI SZERVIZ KÖZPONTHOZ.

PROBLÉMA	LEHETSÉGES OK	MEGOLDÁS
A motor nem indul be	1. Nincs szikra.2. Nincs üzemanyag.3. A motor lefullad.4. Az indítózsinórt nehezebb meghúzni, mint amikor a szerszám új volt.	1. Tesztelje le a gyújtógyertyát. Vegye ki a gyertyát. Tegye vissza a gyertyapipát a helyére és érintse a gyertyát a fém hengerhez. Húzza meg az indítózsinórt és figyelje meg, hogy képződik-e szikra a gyertya elektródái között. Amennyiben nem képződik szikra, tesztelje le egy új gyertyával.2. Nyomja meg az indító befecskendező gombot, míg fel nem töltődik üzemanyaggal. Ha az indító befecskendező gomb nem töltődik fel, akkor az üzemanyag-ellátó rendszer elzáródott. Forduljon egy javító központhoz. Ha az indító befecskendező gomb teljesen feltöltődik, akkor a motor lefullad (lásd a következő pontot).3. Vegye ki a gyertyát és fordítsa meg a szegélyvágót úgy, hogy a gyertya nyílása a talaj felé nézzen. Bizonyosodjon meg arról, hogy az indítókar nyílt állásban (III) van és húzza meg az indítózsinórt 10 - 14-szer. Ez lehetővé kell hogy tegye, hogy a motorból kijöjjön a felesleges üzemanyag. Tisztítsa meg és tegye vissza a gyertyát a helyére. Tartsa lenyomva a ravaszt teljesen, húzza meg háromszor az indítózsinórt úgy, hogy az indítókar nyílt állásban (III) van. Ha a motor nem indul be, helyezze az indítókart zárt pozícióba (IN) és kövesse “A szerszám be- és kikapcsolása” c. részben található utasításokat. Amennyiben a motor még így sem indul be, ismételje meg a fentebb leírtakat egy új gyertyával.4. Forduljon egy javító központhoz.
A motor beindul, az de nem gyorsul fel.	Be kell állítani a porlasztót.	Forduljon egy javító központhoz.
A motor nem éri el a teljes fordulatszámát és túlzottan füstöl.	1. Ellenőrizni kell az üzemanyag keveréket.2. A légszűrő elszennyeződött.3. Be kell állítani a porlasztót.	1. Használjon frissen kevert üzemanyagot, melyben a megfelelő arányban van a kétütemű olaj.2. Tisztítsa meg a légszűrőt. Lásd "A légszűrő cseréje és tisztítása" c. részt.3. Forduljon egy javító központhoz.

Magyar

PROBLÉMAMEGOLDÁS

PROBLÉMA	LEHETSÉGES OK	MEGOLDÁS
A motor beindul, forog és gyorsul, de nem esik vissza	Be kell állítani a porlasztót.	Forduljon egy javító központhoz.
A vágótárcsa tovább forog a motor alapjáratán.	Be kell állítani a porlasztót.	Forduljon egy javító központhoz.
Fű csavarodik az alsó csőrészre és a damilfejre.	1. Magas füvet vág alacsonyan a talajhoz.2. A szegélyvágót közepes fordulatszámon használja.	1. A magas füvet fentről lefelé vágja.2. Használja szegélyvágót teljes fordulatszámon.
Olaj folyik a kipufogón.	1. A szegélyvágót közepes2. Ellenőrizni kell az üzemanyag keveréket.3. A légszűrő elszennyeződött.4. Be kell állítani a porlasztót.	1. Használja szegélyvágót teljes fordulatszámon. fordulatszámon használja.2. Használjon frissen kevert üzemanyagot, melyben a megfelelő arányban van a kétütemű olaj.3. Tisztítsa meg a hangtompítót a Karbantartás c. részben leírt utasításoknak megfelelően.4. Forduljon egy javító központhoz.

Čeština

SYMBOLY

Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk a gyártáshibák, valamint a készülékben található alkatrészek miatt jelentkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adás-vételi szerződésen feltüntetett dátumtól érvényes.

A normális igénybevételből fakadó elhasználódás, a nem rendeltetésnek megfelelő használat vagy karbantartási művelet miatt fellépő, túlterhelés által okozott meghibásodásra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.

A garancia periódus alatt fellépő meghibásodás esetén, juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kiséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.

A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelteket.

CZ

ZÁRUKA - ZÁRUČNÍ PODMÍNKY

Felelősségünk teljes tudatában kijelentjük, hogy az a termék, amelyre a jelen megfelelőségi nyilatkozat vonatkozik, megfelel a következő, vonatkozó irányelvek biztonsági és egészségvédelmi alapelőírásainak: 98/37/EK sz. Gyépek, 89/336/EGK sz. Elektromágneses összeférhetőség (EMC), 2000/14/EK.

Kijelentjük, hogy ezen termék megfelel a 2000/14/EK irányelvben előírt követelményeknek.

Mért hangteljesítmény-szint: 110 dB

(A)

Garantált hangteljesítmény-szint: 115 dB

(A)

Kibocsátás időpontja: 12 / 2006

A műszaki dokumentáció a következő vállalatnál található: Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong.

Megfelelőségi nyilatkozat, kiállítva 2006 áprilisban a Homelite Far East Co., Ltd. által.

CZ

PROHLÁŠENÍ O SHODĚ ES
