BRUKSANVISNING RBC52FSB, RBC52SB RYOBI

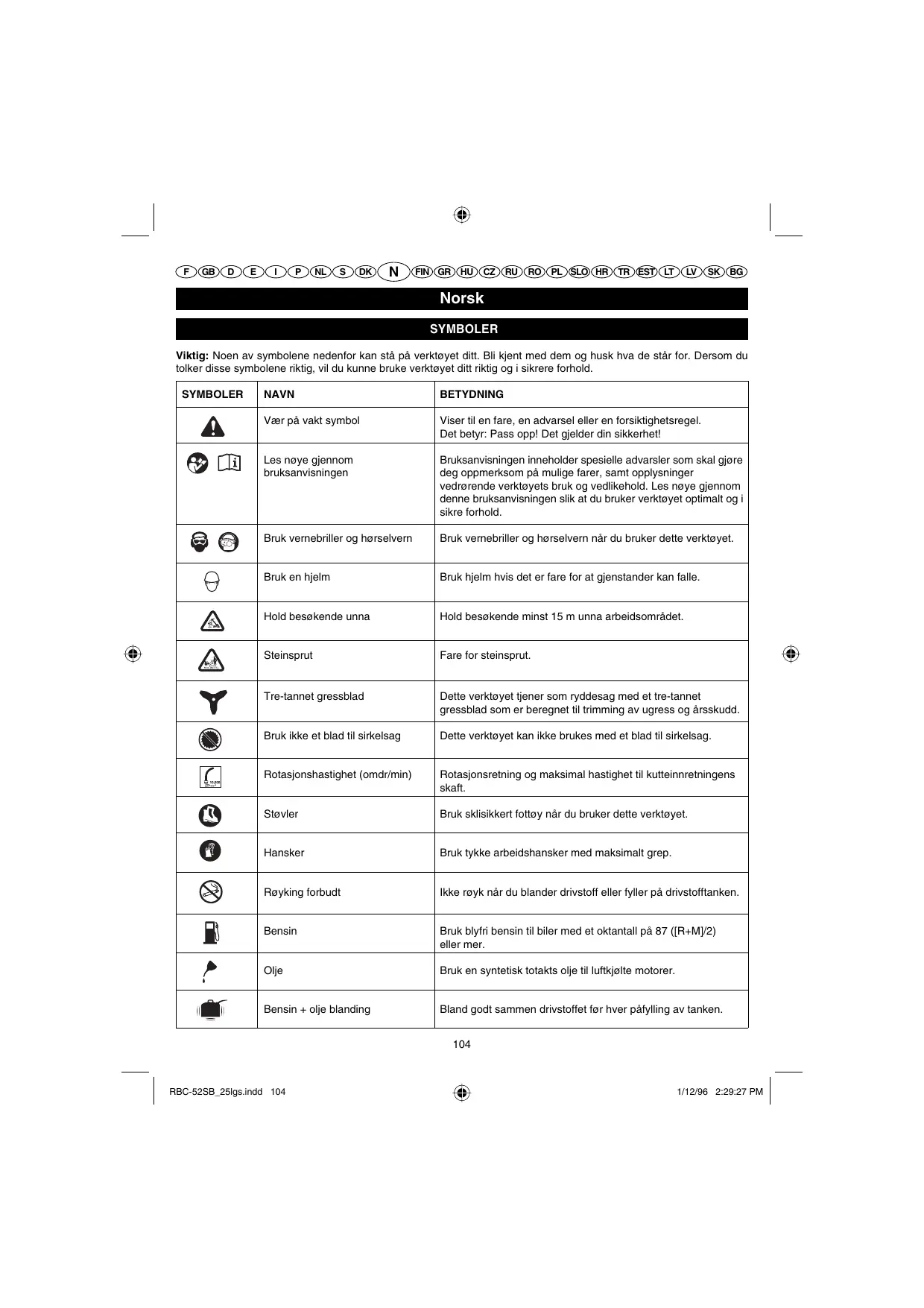

Viktig: Noen av symbolene nedenfor kan stå på verktøyet ditt. Bli kjent med dem og husk hva de står for. Dersom du tolker disse symbolene riktig, vil du kunne bruke verktøyet ditt riktig og i sikrere forhold.

SYMBOLER	NAVN	BETYDNING
	Vær på vakt symbol	Viser til en fare, en adversel eller en forsiktighetsregel. Det betyr: Pass opp! Det gjelder din sikkerhet!
[CAcX]	Les nøye gjennom bruksanvisningen	Bruksanvisningen inneholder spesielle advarsler som skal gjøre deg oppmerksom på mulige farer, samt opplysninger vedrørende verktøyets bruk og vedlikehold. Les nøye gjennom denne bruksanvisningen slik at du bruker verktøyet optimalt og i sikre forhold.
[∅DØ2] [XØKZ]	Bruk vernebriller og hørselvern	Bruk vernebriller og hørselvern når du bruker dette verktøyet.
[2580]	Bruk en hjelm	Bruk hjelm hvis det er fare for at gjenstander kan falle.
	Hold besøkende unna	Hold besøkende minst 15 m unna arbeidsområdet.
[DKST]	Steinsprut	Fare for steinsprut.
[∅DZZ]	Tre-tannet gressblad	Dette verktøyet tjener som ryddesag med et tre-tannet gressblad som er beregnet til trimming av ugress og årsskudd.
	Bruk ikke et blad til sirkelsag	Dette verktøyet kan ikke brukes med et blad til sirkelsag.
	Rotasjonshastighet (omdr/min)	Rotasjonsretning og maksimal hastighet til kutteinnretningens skaft.
	Støvler	Bruk sklisikkert fottøy når du bruker dette verktøyet.
[8XØ7]	Hansker	Bruk tykke arbeidshansker med maksimalt grep.
[ZW50]	Røyking forbudt	Ikke røyk når du blander drivstoff eller fyller på drivstofftanken.
	Bensin	Bruk blyfri bensin til biler med et oktantall på 87 ([R+M]/2) eller mer.
	Olje	Bruk en syntetisk totakts olje til luftkjølte motorer.
	Bensin + olje blanding	Bland godt sammen drivstoffet før hver påfylling av tanken.

Norsk

SYMBOLER

Viktig: Noen av symbolene nedenfor kan stå på verktøyet ditt. Bli kjent med dem og husk hva de står for. Dersom du tolker disse symbolene riktig, vil du kunne bruke verktøyet ditt riktig og i sikrere forhold.

SYMBOLER	NAVN	BETYDNING
		Aktiver startpumpen 5 ganger.
		Dette verktøyet overholder samtlige standarder i det EU-landet det er kjøpt i.

Takk for at du kjøpte et Ryobi produkt.

Din gresstrimmer / ryddesag er konstruert og fremstilt ifølge Ryobis høye krav for driftssikkerhet, brukervennlighet og sikkerhet. Hvis du sørger for å vedlikeholde det riktig, vil du ha glede av et solid og effektivt verktøy i mange år.

ADVARSEL

For å redusere faren for kroppsskader, er det meget viktig at du leser og forstår denne bruksanvisningen godt.

ADVARSEL

Ikke forsøk å bruke verktøyet før du har lest nøye gjennom og forstått alle instrukser og sikkerhetsforskrifter som står i denne bruksanvisningen. Hvis disse forskriftene ikke overholdes, kan det forårsake ulykker som brann, elektrisk støt og/eller alvorlige kropps-skader. Ta vare på denne bruksanvisningen og slå opp i den regelmessig for å arbeide under trygge forhold og informere eventuelle andre brukere.

LES ALLE INSTRUKSENE.

ALMENNE SIKKERHETSFORSKRIFTER

For å arbeide i sikre forhold, vennligst les og forstå alle instruksene før du bruker gresstrimmeren / ryddesagen. Overhold alle sikkerhetsforskriftene. Hvis sikkerhetsforskriftene nedenfor ikke overholdes, kan det forårsake alvorlige personskader.
■ La ikke barn eller uerfarne personer bruke verktøyet.
■ Start aldri motoren og la den aldri gå i et lukket eller dårlig luftet rom, da eksosgass kan være livsfarlig.
- Rydd området som skal trimmes før hver bruk. Ta bort stener, glassbiter, spikre, metallkabler, tau og andre gjenstander som kan slynges ut eller fanges opp av trimmerhodet eller gressbladet.

■ Bruk vernebriller og hørselvern når du bruker dette verktøyet.
■ Ha også på deg tykke langbukser, støvler og hansker. Bruk verken løstsittende klær, shorts eller smykker, og arbeid aldri barbent.
■ Hvis du har langt hår, knytt det sammen over skuldernivå for å hindre at det henger seg fast i bevegelige deler.
■ Hold barn, besøkende og dyr minst 15 m unna arbeidsstedet.
■ Bruk ikke verktøyet hvis du er trett, syk, påvirket av alkohol eller narkotika, eller hvis du tar medisiner.
■ Bruk ikke verktøyet hvis det er for dårlig lys til å arbeide.
■ Pass på at du alltid holder balansen. Stå støtt på bena og strekk ikke armen for langt. Ellers kan du falle eller komme i berøring med glovarme deler.
■ Hold kroppen unna bevegelige deler.
■ Ikke kom nær gresstrimmerens / ryddesagens eksospotte eller sylinder med hendene, da disse delene blir glovarme under bruk.
■ Stopp alltid motoren og kople fra tennpluggkabelen før du foretar innstillinger eller reparasjoner, unntatt når du stiller inn forgasseren.
■ Inspiser verktøyet før hver bruk for å se etter at ingen deler er løsnet, at det ikke lekker drivstoff, osv. Skift ut en skadet del før du bruker verktøyet.
■ Vær meget forsiktig, trimmerhodet eller gressbladet går rundt under innstillingen av forgasseren.
■ Hos enkelte mennesker kan vibrasjonene under bruk av verktøyet medføre “Raynauds sykdom”, som går ut på kribling, nummenhet og en afvarging i fingrene som er som regel merkbar når de utsettes for kulde. Det ser ut som disse symptomene er bestemt av arvelige faktorer, utsettelse for kulde og fuktighet, enkelte dietter, tobakk og visse arbeidsvaner.

Norsk

ALMENNE SIKKERHETSFORSKRIFTER

Idag vet man ennå ikke hvor mye vibrasjoner eller hvilken utsettelsesvarighet som må til for at vibrasjonene skal forårsake sykdommen. Ta imidlertid enkelte forbehold for ikke å utsette deg for mye for vibrasjoner:

a) Kle deg varmt når det er kaldt. Når du bruker verktøyet bør du ha på hansker så du holder hender og håndledd varme. Det ser nemlig ut som kulde er en av hovedårsakene til Raynauds sykdom.
b) Etter hver bruk, bør du mosjonere litt for å stimulere blodsirkulasjonen.
c) Ta regelmessig pauser og begrens din daglige utsettelse for vibrasjoner.

Hvis du lider av et av disse symptomene, stopp umiddelbart å bruke verktøyet og oppsøk legen.

• Hold verktøyet i god stand ved å sjekke at delene er strammet godt til og ved å få enhver skadet del skiftet ut.
  ■ Bland og oppbevar drivstoffet i en kanne som er beregnet til å inneholde bensin.
  ■ Bland sammen og fyll på drivstoffet utendørs, langt fra gnister eller flammer. Tørk bort drivstoff som er sølt utover. Gå minst 9 m bort fra stedet der du fylte på drivstofftanken før du starter motoren.
  ■ Stopp motoren og vent til den har kjølnet ned før du fyller den med drivstoff eller rydder bort verktøyet.
  ■ Før du frakter verktøyet i et kjøretøy, vent til motoren har kjølnet ned, tøm tanken og fest verktøyet så det ikke beveger seg under transporten.

SPESIELLE SIKKERHETSFORSKRIFTER FOR GRESSTRIMMERE

■ Skift ut trimmerhodet hvis det er bristet, sprukket eller skadet på et eller annet vis. Sjekk at trimmerhodet er riktig montert og godt festet. Hvis denne forskriften ikke overholdes, kan det forårsake alvorlige personskader.
■ Kontroller at verneinnretningene, remmene, deflektorene og håndtakene er riktig installert og godt festet.
Når du bytter tråd, skal du bare bruke den trimmetråden som anbefales av fabrikanten. Bruk ingen annen kutteinnretning.
■ Bruk aldri verktøyet hvis gressdeflektoren ikke er på plass og i god stand.
- Hold godt i gresstrimmerens begge håndtak når du bruker den. Trimmerhodet skal være under livhøyde. Forsøk aldri å klippe gress når trimmerhodet er over 76 cm fra bakken.

SPESIELLE SIKKERHETSFORSKRIFTER FOR RYDDESAGER OG BRUKEN AV ET GRESSBLAD

• Når du har slått av motoren, la bladet gå rundt i tykt gress eller ugress helt til det slutter å rotere.
  ■ Bruk ikke ryddesagen hvis bladdekselet ikke er riktig installert og festet, eller hvis det ikke er i god stand.
  ■ Bruk tykke hansker när du installerer eller fjerner et gressblad.
  ■ Påse at du alltid stopper motoren og kopler fra tennpluggkabelen før du forsøker å ta ut et element som er låst fast i gressbladet, og før du skifter eller fjerner bladet.
  ■ Forsøk ikke å ta i gressbladet eller stoppe det mens det går rundt.
  ■ Et blad som går rundt av seg selv etter at motoren er stoppet eller når strømbryteren slippes kan forårsake alvorlige personskader. Sørg for å holde kontroll over verktøyet helt til bladet har sluttet helt å rotere.
  ■ Skift ut ethvert skadet gressblad. Påse at bladet er riktig installert og godt festet før hver bruk. Hvis denne forskriften ikke overholdes, kan det forårsake alvorlige personskader.
• Ved utskifting av gressbladet, skal kun et tre-tannet gressblad som er spesielt beregnet til ryddesagen brukes. Bruk ingen annen bladmodell.
  ■ Tre-tannede gressblad er kun beregnet til å klippe ugress og årsskudd. Bruk ikke verktøyet til andre formål. Bruk aldri det tre-tannede gressbladet til å klippe busker.
  ■ Vær meget forsiktig når du bruker dette verktøyet fordi det har et blad. Det kan oppstå tilbakekast når bladet kommer i kontakt med et element som det ikke kan kutte. Denne kontakten kan få bladet til å stoppe brått en liten stund og plutselig slynge verktøyet langt fra gjenstanden. Denne reaksjonen kan være såpass voldsom at brukeren mister kontroll over verktøyet. Tilbakekast kan oppstå når bladet treffer en hindring, låser seg fast eller vris. Det er større sjanser for at tilbakeslag forekommer i et område der det er vanskelig å se elementet som skjæres. For å arbeide i tilfredsstillende og sikre forhold, klipp ugress ved å bevege verktøyet fra høyre til venstre. Hvis en gjenstand eller et treemne befinner seg i gressbladets bane, kan denne sidebevegelsen redusere tilbakekastets effekt.
  ■ Klipp aldri et emne som er over 13 mm i diameter.
  ■ Bruk alltid en bæresele når du bruker ryddesagen, og still den inn slik at du har en behagelig arbeidsstilling. Hold godt i verktøyets begge håndtak når du kutter. Hold gressbladet unna kroppen din og under livnivå. Bruk aldri ryddesagen ved å plassere bladet over 76 cm fra bakken.

Norsk

SPESIELLE SIKKERHETSFORSKRIFTER FOR RYDDESAGER OG BRUKEN AV ET GRESSBLAD

- Beskytt det tre-tannede gressbladet ved å sette bladbeskyttelsen på plass før du rydder bort eller transporterer verktøyet. Ta alltid bort bladbeskyttelsen før du bruker verktøyet. Hvis den ikke fjernes, kan den slynges ut när bladet roterer.

TEKNISKE EGENSKAPER

Vekt
- uten drivstoff og kutteinnretning	7,52 kg
- uten drivstoff, med gressblad	7,87 kg
- uten drivstoff, med trimmerhode	7,72 kg
Tankkapasitet	1230 cm^3
Klippebredde	415 mm
Sylindervolum
RBC-52SB	51,7 cm^3
RBC-40SB	40 cm^3
Motorens maks. ytelse(ifølge ISO 8893)
RBC-52SB	1,4 kW / 1,9 HP
RBC-40SB	1,27 kW / 1,7 HP
Maks. rotasjonshastighet	10000 omdr/min
Motortall ved maks.
rotasjonshastighet	12500 omdr/min
Motorturtall i tomgang	2250-2750 omdr/min
Drivstoff-forbruk (ifølge ISO 8893)
ved maks. motorytelse	0,85 kg/t
Spesifikt drivstoff-forbruk(ifølge ISO 8893)
ved maks. motorytelse	0,45 kg/t
Vibrasjonsnivåer i tomgang
- venstre håndtak	7,3 m/s^2
- høyre håndtak	7,5 m/s^2
Vibrasjonsnivå i full styrke
- venstre håndtak	7,2 m/s^2
- høyre håndtak	7,5 m/s^2
Lydtrykk (ifølge EN ISO 11 806:1997, ISO 7017:1987)	102 dBA
Lydstyrke (ifølge ISO 10884)	115 dBpA

BESKRIVELSE

1. Sekskantnøkkel M6
2. Hull i girkassen
3. Innsnitt i den øvre skiven
4. ∅vre skive
5. Nedre skive
6. Blad
7. Hul brikke
8. Brikke

9. Låsemutter for bladet

10. Girkasse

11. Tennpluggnøkkel
12. Trimmerhode
13. Drivaksel
14. Vernedeksel
15. Skrue til vernedeksel
16. Låseklaffer
17. Innsnitt
18. Håndtak
19. Nedre holder
20. ∅vre skaft
21. Akselerasjonshendel
22. ∅vre klemme
23. Karabinkrok
24. Sikkerhetssele
25. Klaff for hurtig frigjøring
26. Festebrakett
27. Beste trimmeområde
28. Farlig trimmeområde
29. Av/på-bryter
30. Startpumpe
31. Chokehendel
32. Bladbeskyttelse
33. Filter

MONTERING

HÅNDTAK (Fig. 2)

■ Plasser håndtaksskinnen (18) i det nedre klemstykket (19) på drivakselhuset (20).
Merk: Gasshendelen (21) må monteres på brukerens høyre side.
■ Plasser den øvre braketten på oversiden av håndtaket og stram til de fire skruene M5 x 25.
- Juster håndtaket slik at brukeren har best mulig styring mens han står oppreist i en komfortabel stilling.

MONTERING AV SIKKERHETSSELEN (Fig. 3)

■ Fest sikkerhetsselens karabinkrok (23) til hengeren (24) som sitter på motorenhetens rør.
- Juster hengerens posisjon på røret slik at du oppnår en behagelig og stabil arbeidsstilling og gressbladet eller trimmerhodet ligger mellom 100 og 300 mm over bakken.
Merk: For å løsne sikkerhetsselen lett fra verktøyet, dra hardt i klaffen for hurtig frigjøring (25).

MONTERING AV GRESSDEFLEKTOREN ELLER BLADDEKSELET (Fig. 4)

Merk: Når du forandrer ryddesagen til gresstrimmer eller omvendt, se etter at du bruker det tilsvarende beskyttelseselementet (bladdeksel/gressdeflektor).

Norsk

MONTERING

MONTERING AV BLADDEKSELET (Fig. 6)

■ Fest bladbeskytteren til festebraketten (26) ved å stikke de fire skruene (M5x16) inn i monteringsplaten, under bladbeskytteren, og så i festebraketten.
■ Skru godt fast de fire skruene ved hjelp av medfølgende skrutrekker.
Merk: Når du bruker trimmerhodet (12), skal gressdeflektoren festes til bladdekselet.

MONTERING AV GRESSDEFLEKTOREN (Fig. 15)

■ Fest vernedekselet (14) til bladbeskytteren ved å stikke de to låseklaffene (16) inn i de to innsnittene (17).
■ Skru godt fast skruen ved hjelp av medfølgende skrutrekker.

ADVARSEL

Stopp alltid motoren og kople fra tennpluggkabelen før du foretar innstillinger, for eksempel når du endrer kutteinnretning. Du reduserer dermed faren for alvorlige personskader.

ENDRING AV RYDDESAGEN TIL GRESSTRIMMER

AVMONTERING AV BLADET (Fig. 7)

■ Stikk sekskantnøkkelen M6 (1) inn i hullet på girkassen (2) og i innsittet i den øvre skiven (3). Drei låsemutteren for bladet (9) mot høyre ved hjelp av tennpluggnøkkelens bredeste del, og ta deretter ut mutteren.
■ Ta ut brikken (8), den hule brikken (5), den indre skiven (6), bladet og den øvre skiven (4). Ta vare på de øvre og nedre brikkene for monteringen av trimmerhodet.
■ Fest vernedekselet (14) til bladdekselet ved å stikke de to låseklaffene inn i innsnittene. Skru deretter fast vernedekselets skrue ved hjelp av skrutrekker-delen på tennpluggnøkkelen.

Merk: Rydd ryddesagens deler omhyggelig for å kunne bruke dem igjen senere.

MONTERING AV TRIMMERHODET (Fig. 6)

■ Sett den øvre og den nedre skiven på spindelen, ved å stille dem slik at de smekker godt inn i hverandre.
■ Stikk sekskantnøkkelen inn i hullet på girkassen og i innsnittet i den øvre skiven. Plasser den smaleste delen til den gjengede drivakselen (13) på spindelen

■ Stikk sekskantnøkkelen inn i hullet på girkassen og i innsnittet i den øvre skiven. Ta ut trimmerhodet ved å dreie det med urviseren.
■ Med sekskantnøkkelen inne i hullet på girkassen og i innsnittet på bladskiven, drei den gjengede drivakselen med urviseren for å ta den ut.
■ Ta ut den nedre og den øvre skiven. Ta vare på dem for å installere bladet.
Løsne vernedekselets skrue. Ta ut vernedekselet ved å trykke inn de to låseklaffene samtidig som du drar dekselet nedover for å ta den fra bladdekselet.
OBS! Rygg trimmerhodet og vernedekselet omhyggelig for å kunne bruke dem senere.

MONTERING AV BLADET (Fig. 7)

• Installer den øvre skiven på spindelen, slik at den smekker godt inn i girkassen.
  ■ Legg bladet på den øvre skiven.
  ■ Plasser den nedre skiven på spindelen, med den hule siden mot bladhullet.
  ■ Plasser deretter den hule brikken, og så brikken.
• Sett inn låsemutteren til bladet ved å dreie den mot urviseren. Stikk sekskantnøkkelen inn i hullet på girkassen og i innsnittet i den øvre skiven. Skru godt fast låsemutteren til bladet ved hjelp av tennpluggnøkkelens bredeste del.

BETJENING

Les bruksanvisningen og følg advarslene og sikkerhetsforskriftene.

Bruk sikkerhetsbriller og hørselsvern.

Hold besøkende, og særlig barn og dyr, på minst 15 meters avstand fra arbeidsområdet.

Norsk

BETJENING

DRIVSTOFF OG PÅFYLLING AV TANKEN

SIKKER HÅNDTERING AV DRIVSTOFFET

■ Händter alltid drivstoffet forsiktig; det er et meget brannfarlig stoff.
■ Bland sammen og fyll på drivstoffet utendørs, langt fra gnister eller flammer. Ikke pust inn drivstoffets røyk.
■ Unngå all kontakt med bensin eller olje.
■ Unngå især bensin- eller oljesprut i øynene dine. Hvis du får bensin eller olje i øynene, skyll dem umiddelbart i rent vann. Hvis de fortsatt er irritert, oppsøk legen straks.
■ Tørk bort sølt drivstoff.

BLANDING AV DRIVSTOFFET

■ Verktøyet drives med en totaktsmotor som krever en blanding av bensin og syntetisk totaktsolje. Bland sammen blyfri bensin og syntetisk totaktsolje i en ren beholder som er godkjent til oppbevaring av bensin.
■ Motoren drives med blyfri bensin til biler med et oktantall på 87 ([R+M]/2) eller mer.
■ Bruk ikke blandinger av bensin/olje som selges på bensinstasjoner, blandt annet blandinger til motorsykkel, moped, osv.
■ Bruk utelukkende en syntetisk totaktsolje. Bruk ikke motorolje til biler eller totaktsolje til motorbåter.
■ Bland sammen bensinen og den syntetiske totaktsoljen i forholdet 30:1.
■ Bland godt sammen drivstoffet før hver påfylling av tanken.
■ Bland små mengder drivstoff av gangen: Ikke bland drivstoff til mer enn en måned. Vi anbefaler dessuten å bruke en syntetisk totaktsolje som inneholder en drivstoffstabilisator.

■ Gjør tanken ren rundt korken for å hindre tilsmussing.
■ Skru langsomt av tankkorken for å avlaste trykket og unngå at det kommer drivstoff rundt korken.
■ Hell drivstoffblandingen forsiktig ned i tanken; pass på at du ikke söler.
■ Før korken skrus på igjen, gjør ren pakningen og se etter at den er i god stand.

Merk: Det er normalt at det kommer røyk fra motoren ved førstegangs bruk, og av og til senere også.

ADVARSEL

Stopp alltid motoren før du fyller på tanken. Fyll aldri på verktøyets tank när motoren går eller fremdeles er varm. Gå minst 9 m bort fra stedet der du fylte på drivstofftanken før du starter motoren. Ikke røyk!

Hold gresstrimmerens høyre håndtak med den høyre hånden og det venstre håndtaket med den venstre hånden. Hold verktøyet godt med begge hender hele tiden mens det brukes. Gresstrimmeren skal holdes i en behagelig arbeidsstilling, med det høyre håndtaket i hoftehøyde.

Bruk alltid gresstrimmeren i full styrke. Klipp høyt gress ovenfra og ned slik at gresset ikke vikles rundt skaftet og trimmerhodet, noe som kan forårsake overheting av motoren. Hvis gress vikles rundt trimmerhodet, stopp motoren, kople fra tennpluggkabelen og ta bort gresset. Hvis apparatet brukes i lengre tid i middels styrke vil det dryppe olje fra eksospotten.

RÅD TIL TRIMMINGEN (Fig. 9)

• Hold gresstrimmeren på skrå mot området som skal trimmes - se det beste trimmeområdet (27).
  ■ Hvis du ikke skråner gresstrimmeren riktig, kan kuttingen være farlig – se det farlige trimmeområdet (28).
  ■ Det er trådendene som klipper; tving derfor ikke trimmerhodet ned i høyt gress.
  ■ Kontakt med piggtråd, gjerder, vegger, fortau eller treverk sliter tråden ekstra mye og kan få den til å revne.
  ■ Unngå kontakt med trær og store busker. Trebark, lister, paneler og gjerdestolper kan skades av tråden.

Norsk

BETJENING

BRUK AV RYDDESAGEN (Fig. 10-11)

Hold ryddesagens høyre håndtak med den høyre hånden og det venstre håndtaket med den venstre hånden. Hold verktøyet godt med begge hender hele tiden mens det brukes. Ryddesagen skal holdes i en behagelig arbeidsstilling, med det høyre håndtaket i hoftehøyde. Hold godt i verktøyet og stå i en stabil stilling. Da unngår du å miste balansen i tilfelle tilbakekast av bladet.

Still inn sikkerhetsselen slik at du har en behagelig arbeidsstilling. Sikkerhetsselen gjør det også mulig å holde bladet i god avstand fra kroppen.

Vær meget forsiktig når du bruker dette verktøyet som har et blad. Det kan oppstå tilbakekast når bladet kommer i kontakt med et element som det ikke kan kutte. Denne kontakten kan få bladet til å stoppe brått en liten stund og plutselig slynge verktøyet langt fra gjenstanden. Denne reaksjonen kan være såpass voldsom at brukeren mister kontroll over verktøyet. Tilbakekast kan oppstå når bladet treffer en hindring, låser seg fast eller vris. Det er større sjanser for at tilbakeslag forekommer i et område der det er vanskelig å se elementet som skjæres. For å arbeide i tilfredsstillende og sikre forhold, klipp ugress ved å bevege verktøyet fra høyre til venstre. Hvis en gjenstand eller et treemne befinner seg i bladets bane, kan denne sidebevegelsen redusere tilbakekastets effekt.

TRE-TANNET GRESSBLAD

Tre-tannede gressblad er kun beregnet til å klippe ugress og årsskudd. Når bladet er sløvt, kan du snu det for å fortsette å bruke det. Ikke skjerp et tre-tannet gressblad.

Vær meget forsiktig når du bruker et blad. Les nøye gjennom avsnittet "Spesielle sikkerhetsforskrifter for ryddesager og bruken av et gressblad" i denne brukermanualen.

• Hold alltid verktøyet med begge hender når du bruker det. Hold verktøyet riktig.
• Hold godt i verktøyet og stå i en stabil stilling. Da unngår du å miste balansen i tilfelle tilbakekast av bladet.
  ■ Inspiser området som skal ryddes og ta bort hindringer som glassbiter, steiner, betongbiter, netting, kabler, tre, metall, osv.
  ■ Bruk aldri ryddesagen langs stier, gjerder, stolper, bygninger eller andre stillestående hindringer.
  ■ Bruk aldri igjen et blad som har kommet bort i en hard

gjenstand hvis du ikke har kontrollert at det ikke er blitt skadet. Bruk aldri et skadet blad.

■ Foreta ryddearbeidet ved å bevege verktøyet i store sveipebevegelser fra høyre til venstre.

START OG STOPP AV VERKT∅YET (Fig. 12; Fig. 16)

ADVARSEL

■ Legg gresstrimmeren flatt ned på en ryddig flate. For å starte motoren, still av / på bryteren (29) på "l" (på).
■ Aktiver startpumpen (30) 5 ganger.
Merk: Ikke trykk på akselerasjonsbryteren (21) før motoren har startet. Ellers vil det hindre verktøyet å starte ordentlig.
■ Still chokehendelen (31) opp i lukket stilling (I\N).
■ Dra i starterhåndtaket helt til motoren starter.
■ Plasser chokehendelen ned i åpen stilling (III).
■ La motoren gå noen minutter før du begynner å bruke verktøyet.

VARMSTART

■ Legg gresstrimmeren flatt ned på en ryddig flate. For å starte motoren, still av / på bryteren på "I" (på).
■ Chokehendelen skal allerede være i åpen stilling (III). Dra i startsnoren helt til motoren starter.

STOPPE MOTOREN

For å stoppe motoren, still av / på bryteren på "O".

VEDLIKEHOLD

ADVARSEL

Til vedlikeholdet skal det kun brukes originale deler, tilbehør og verktøy. Hvis denne forskriften ikke overholdes, kan det medføre dårlig drift av verktøyet og alvorlige kroppsskader. Dessuten blir garantien din ugyldig.

Ikke bruk kutteinnretningen när motoren går i tomgang. Hvis denne forskriften ikke overholdes, må koplingen justeres eller verktøyet umiddelbart repareres av en kvalifisert tekniker.

Norsk

VEDLIKEHOLD

■ Foreta kun de innstillingene og reparasjonene som er beskrevet i denne manualen. Alle andre inngrep skal utføres av et godkjent Ryobi Serviceverksted.
- Et dårlig vedlikehold av verktøyet kan medføre for mye sinkspat, noe som kan gjøre verktøyet mindre effektivt og få et sort oljeaktig avfall til å dryppe fra eksospotten.
■ Kontroller at verneinnretningene, remmene, dekselene og håndtakene er riktig installert og festet. Du unngår dermed faren for alvorlige kroppsskader.

UTSKIFTING AV TRÅDEN

■ Bruk kun tråd på 2,7 mm i diameter.
■ Stopp motoren og kople fra tennpluggkabelen. Hold trimmerhodet og skru det av spolen ved å dreie det med urviseren.
■ Trykk på trimmerhodets knapp og mat frem tråd.
■ Trykk på den knappen og stikk tråden gjennom trimmerhodets snørehull igjen.

BLADBESKYTTELSE (Fig. 13)

Installer alltid bladbeskyttelsen (32) når du ikke bruker ryddesagen. Bruk alltid hansker og vær meget forsiktig når du håndterer bladet.

Merk: Ta alltid bort bladbeskyttelsen før du bruker verktøyet. Hvis den ikke fjernes, kan den slynges ut når bladet roterer.

RENGJ∅RING AV UTL∅PSHULLET OG EKSOSPOTTEN

Alt etter drivstofftypen som brukes og oljetypen og –mengden som brukes og/eller bruksforholdene, kan utløpshullet og eksospotten tetnes til på grunn av for mye sinkspat. Hvis du merker et effekttap på verktøyet ditt, få det rengjort av en kvalifisert tekniker.

UTSKIFTING OG RENGJ∅RING AV LUFTFILTERET (Fig. 14)

For at verktøyet skal være så effektivt som mulig og leve lenge, må du holde luftfilteret rent.

■ Ta av luftfilterbeholderens deksel ved å skru av skruen som sitter på dekselet.
■ Ta ut holdeplaten som sitter inne i luftfilterbeholderen.
■ Ta ut luftfilteret (33) og gjør det rent med varmt sepevann. Skyll det og la det bli helt tørt. For optimal effektivitet, skift det ut en gang i året.
■ Sett luftfilteret på plass igjen.
■ Sett holdeplaten på plass igjen.

■ Legg luftfilterbeholderens deksel på plass igjen og skru skruen godt fast.

DRIVSTOFFTANKENS KORK

ADVARSEL

■ Hell alt drivstoffet som er igjen i tanken i en kanne som er godkjent for å inneholde bensin. La motoren gå til den stopper.
Gjør ren gresstrimmeren omhyggelig. Rydd den på et velluftet sted, utenfor barns rekkevidde. Rydd den ikke i nærheten av etsende stoffer som hagekjemikalier eller avisingsmidler.
- Beskytt bladet ved å sette bladbeskyttelsen på plass før du rydder bort eller transporterer verktøyet.
■ Overhold ISO standarder og lokale regelverk vedrørende rydding og håndtering av drivstoff. Du kan bruke drivstoffet som er igjen med et annet verktøy som har totaktsmotor.

Norsk

FEILS∅KING

HVIS DISSE L∅SNINGENE IKKE ER TILSTREKKELIG TIL Å L∅SE PROBLEMET, KONTAKT DITT GODKJENTE RYOBI SERVICEVERKSTED.

PROBLEM	MULIG ÅRSAK	L∅SNING
Motoren starter ikke.	1. Ingen gnist2. Intet drivstoff3. Motoren har for mye drivstoff4. Startsnoren er vanskeligere å dra enn da verktøyet var nytt.	1. Sjekk tennpluggens tilstand. Ta ut tennpluggen. Sett tennplugghetten på plass og plasser tennpluggen på metallsylinderen. Dra i startsnoren og se etter om det oppstår en gnist i tennpluggens elektrode. Hvis det ikke oppstår noen gnist, foreta samme test med en ny tennplugg.2. Aktiver startpumpen helt til den er fylt med drivstoff. Hvis startpumpen ikke fylles, er drivstoffets tilførsel-system tetnet til. Kontakt et reparasjonsverksted. Hvis startpumpen fylles, er det kanskje for mye drivstoff i motoren (se neste avsnitt).3. Ta ut tennpluggen og snu gresstrimmeren slik at tennpluggens hull peker mot bakken. Se etter at chokehendelen er i åpen stilling (III) og dra i starteren 10 – 14 ganger. Da skal motoren tømmes for overflødig drivstoff. Gjør ren tennpluggen og sett den på plass igjen. Hold strømbryteren helt inne mens du drar tre ganger i starterhåndtaket med chokehendelen i åpen stilling (III). Hvis motoren ikke starter, plasser chokehendelen i lukket stilling (I\I) og følg instruksene i avsnittet “Start og stopp” av verktøyet. Hvis motoren fortsatt ikke starter, gjenta disse forskjellige etappene med en ny tennplugg.4. Kontakt et reparasjonsverksted.
Motoren starter men akselererer ikke.	Forgasseren må justeres.	Kontakt et reparasjonsverksted.
Motoren kommer ikke opp i full styrke og avgir for mye røyk.	1. Drivstoffblandingen må kontrolleres.2. Luftfilteret er skittent.3. Forgasseren må justeres.	1. Bruk et nyblandet drivstoff som har riktig mengde syntetisk totaktsolje.2. Gjør rent luftfilteret. Se avsnittet "Utskifting og rengjøring av luftfilteret".3. Kontakt et reparasjonsverksted.

Norsk

FEILS∅KING

PROBLEM	MULIG ÅRSAK	L∅SNING
Motoren starter, går og akselererer, men den stopper i tomgang.	Forgasseren må justeres.	Kontakt et reparasjonsverksted.
Bladet fortsetter å rotere når motoren går i tomgang.	Forgasseren må justeres.	Kontakt et reparasjonsverksted.
Gress vikles rundt skaftet og trimmerhodet.	1. Du klipper høyt gress nær bakken.2. Du bruker gresstrimmeren i middels styrke.	1. Klipp høyt gress ovenfra og ned.2. Bruk gresstrimmeren i full styrke.
Det drypper olje ut av eksospotten.	1. Du bruker gresstrimmeren i middels styrke.2. Drivstoffblandingen må kontrolleres.3. Luftfilteret er skittent.4. Forgasseren må justeres.	1. Bruk gresstrimmeren i full styrke.2. Bruk et nyblandet drivstoff som har riktig mengde syntetisk totaktsolje.3. Gjør rent luftfilteret. Se avsnittet "Utskifting og rengjøring av luftfilteret".4. Kontakt et reparasjonsverksted.

Suomi

SYMBOLIT

Dette Ryobi produktet er garantert mot fabrikasjonsfeil og defekte deler i tjueogfire (24) måneder fra datoen som står på fakturaen utstedt av forhandleren til sluttbrukeren.

Garantien bortfaller dersom skadene er forårsaket av normal slitasje, unormal eller uautorisert bruk, eller overbelastning, og gjelder ikke tilbehør som batterier, lyspærer, blad, bits, poser, osv.

I tilfelle funksjonsfeil under garantiperioden, skal produktet leveres i UDEMONTERT tilstand sammen med kjøpsbeviset til forhandler eller til nærmeste autoriserte Ryobi servicesenter.

Vi erklærer på eget ansvar at produktet denne erklæringen gjelder er i samsvar med grunnkravene om helse og sikkerhet i maskindirektivet 98/37/E∅F og andre gjeldende direktiver, som direktivet om elektromagnetisk kompatibilitet 89/336/E∅F og direktivene 2000/14/E∅F.

Vi erklærer at dette produktet tilfredsstiller kravene i direktivet 2000/14/EF.

Målt lydtrykknivå:	110 dB (A)
Garantert lydtrykknivå:	115 dB (A)
Utgivelsesdato:	12 / 2006

Den tekniske dokumentasjonen er i besittelse av Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Samsvarserklæring etablert i april 2006 av Homelite Far East Co., Ltd.

FIN

CE VAATIMUSTENMUKAISUUSILMOITUS
