KÄYTTÖOHJE RBC52FSB, RBC52SB RYOBI

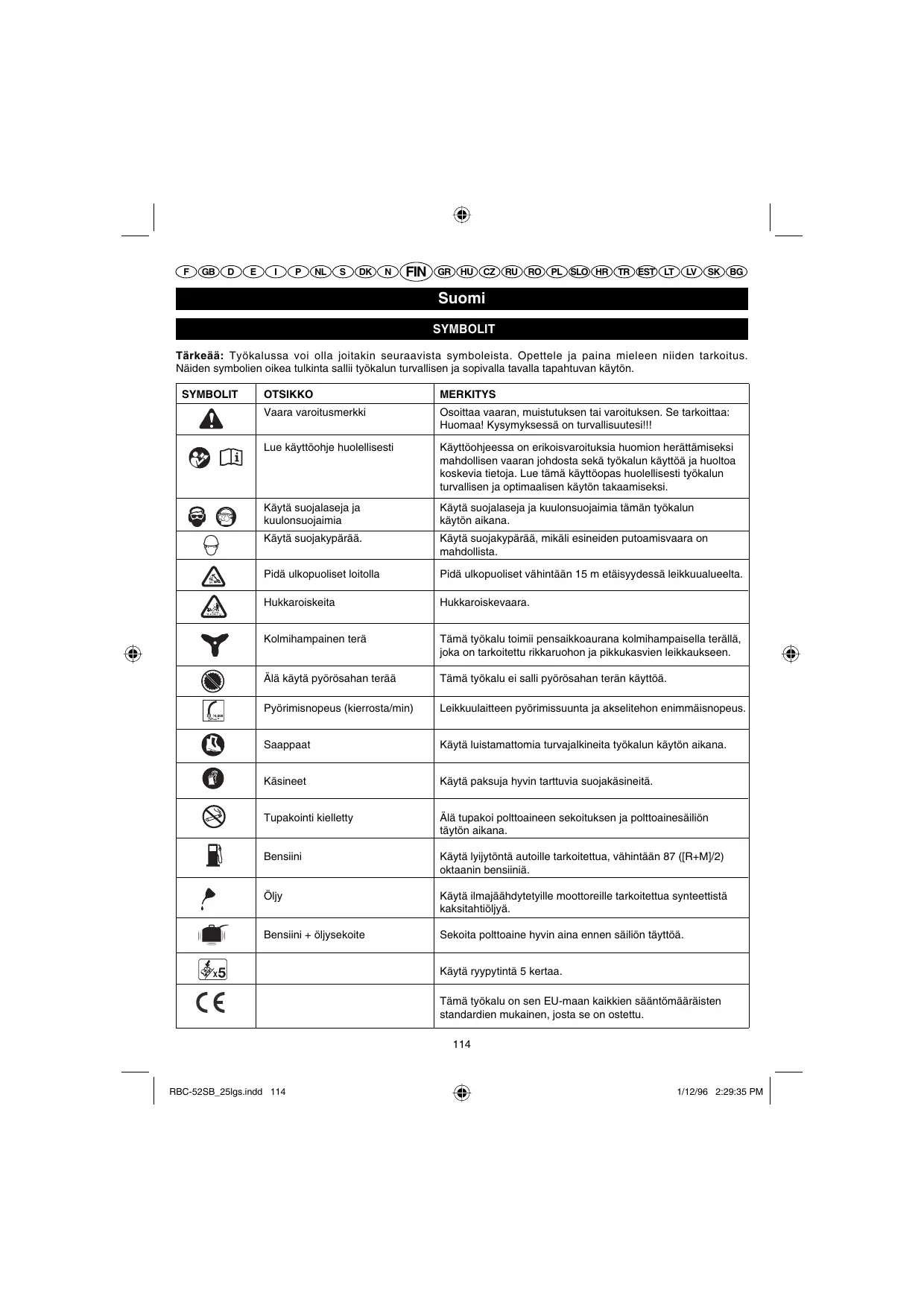

Tärkeää: Työkalussa voi olla joitakin seuraavista symboleista. Opettele ja paina mieleen niiden tarkoitus. Näiden symbolien oikea tulkinta sallii työkalun turvallisen ja sopivalla tavalla tapahtuvan käytön.

SYMBOLIT	OTSIKKO	MERKITYS
	Vaara varoitusmerkki	Osoittaa vaaran, muistutuksen tai varoituksen. Se tarkoittaa: Huomaa! Kysymyksessä on turvallisuutesi!!!
	Lue käyttöohje huolellisesti	Käyttöohjeessa on erikoisvaroituksia huomion herättämiseksi mahdollisen vaaran johdosta sekä työkalun käyttöä ja huoltoa koskevia tietoja. Lue tämä käyttöopas huolellisesti työkalun turvallisen ja optimaalisen käytön takaamiseksi.
[77V4]	Käytä suojalaseja ja kuulonsuojaimia	Käytä suojalaseja ja kuulonsuojaimia tämän työkalun käytön aikana.
	Käytä suojakypärää.	Käytä suojakypärää, mikäli esineiden putoamisvaara on mahdollista.
	Pidä ulkopuoliset loitolla	Pidä ulkopuoliset vähintään 15 m etäisyydessä leikkuualueelta.
[CT0G]	Hukkaroiskeita	Hukkaroiskevaara.
[K3ZK9]	Kolmihampainen terä	Tämä työkalu toimii pensaikkoaurana kolmihampaisella terällä, joka on tarkoitettu rikkaruohon ja pikkukasvien leikkaukseen.
[WYSW]	Älä käytä pyörösahan terää	Tämä työkalu ei salli pyörösahan terän käyttöä.
	Pyörimisnopeus (kierrosta/min)	Leikkuulaitteen pyörimissuunta ja akselitehon enimmäisnopeus.
	Saappaat	Käytä luistamattomia turvajalkineita työkalun käytön aikana.
[6S2T]	Käsineet	Käytä paksuja hyvin tarttuvia suojakäsineitä.
	Tupakointi kielletty	Älä tupakoi polttoaineen sekoituksen ja polttoainesäiliön täytön aikana.
	Bensiini	Käytä lyijytöntä autoille tarkoitettua, vähintään 87 ([R+M]/2) oktaanin bensiiniä.
[KSS2]	Öljy	Käytä ilmajäähdytetyille moottoreille tarkoitettua synteettistä kaksitahtiöljyä.
[6ZT4]	Bensiini + öljysekoite	Sekoita polttoaine hyvin aina ennen säiliön täyttöä.
[2CZK]		Käytä ryypytintä 5 kertaa.
		Tämä työkalu on sen EU-maan kaikkien sääntömääräisten standardien mukainen, josta se on ostettu.

Suomi

Kiitos, että ostit Ryobi-tuotteen.

Ryobi on suunnitellut ja valmistanut tasausleikkuri/pensaikkoauran tiukkojen kriteerien mukaisesti, jotka tekevät siitä luotettavan, varman ja helppokäyttöisen työkalun. Voit hyödyntää kestävää ja tehokasta työkalua vuosikausia, kun hoidat sitä oikein.

MUISTUTUS

Onnettomuusvaarojen vähentämiseksi tämän käsikirjan sisältö on ehdottomasti luettava ja ymmärrettävä.

MUISTUTUS

Älä yritä käytää työkalua ennen kuin olet hyvin lukenut ja ymmärtänyt kaikki tässä käyttöoppaassa olevat neuvot ja turvallisuusohjeet. Näiden ohjeiden laiminlyönti voi aiheuttaa onnettomuuksia kuten tulipalon, sähköiskun tai vakavia ruumiinvammoja. Säilytä tämä käyttöohje ja tutki sitä säännöllisesti turvallisten työlosuhteiden takaamiseksi ja muiden mahdollisten käyttäjien opastamiseksi.

LUE KAIKKI OHJEET.

YLEISET TURVALLISUUSOHJEET

• Turvallisen työskentelyn takaamiseksi, lue ja pyri ymmärtämään kaikki ohjeet ennen tasausleikkuri/pensaikkoauran käyttöä. Noudata turvallisuus-määräyksiä. Alla esitettyjen turvallisuusohjeiden laiminlyönti voi aiheuttaa vakavia ruumiinvammoja.
• Älä anna lasten ja kokemattomien henkilöiden käyttää tätä työkalua.
• Älä koskaan käynnistä tai käytä moottoria suljetussa tai huonosti ilmastoidussa tilassa, sillä pakokaasu voi osoittautua hengenvaaralliseksi.
  ■ Puhdista leikkuualue aina ennen käyttöä. Poista kivet, lasinsirpaleet, naulat, metallikaapelit, narut ja muut esineet, jotka saattavat sinkoutua tai juuttua tasaimen päähän tai terälle.
• Käytä suojalaseja ja kuulonsuojaimia tämän työkalun käytön aikana.
  ■ Pukeudu paksuihin pitkiin housuihin ja käytä saappaita ja suojakäsineitä. Älä pukeudu väljiin vaatteisiin, shorteiseihin ja koruihin, äläkä työskentele paljain jaloin.
  ■ Jos sinulla on pitkät hiukset, muista suojata ne kiinnittämällä ne olkapäiden yläpuolelle, jotta ne eivät tarttuisi liikkuviiin osiin.

• Pidä lapset, vierailijat ja eläimet vähintään 15 m etäisyydessä työskentelyalueelta.

• Älä käytä työkalua mikäli olet väsynyt, sairas, alkoholin tai huumeiden vaikutuksen alainen tai mikäli olet lääkekuurilla.

• Älä käytä tätä työkalua, mikäli valaistus on riittämätön.
  ■ Etsi aina asento, jossa pysyt tasapainossa. Pysyttele tukevasti jaloillasi ja älä kurkota käsivartta liian kauas. Saatat kaatua tai koskettaa kuumiin osiin.
  ■ Pidä kaikki ruumiinosat kaukana liikkuvista osista.
• Älä vie käsiä tasausleikkuri/pensaikkoauran äänenvaimentimelle tai sylinterille, sillä ne kuumenevat käytön aikana.
  ■ Sammuta moottori ja irroita sytytystulpan johdin aina ennen kuin ryhdyt säätö- tai korjaustöihin, paitsi ei silloin kun säädät kaasutinta.
  ■ Tarkasta työkalu aina ennen käyttöä; varmista, ettei ole löystyneitä osia, polttoainevuotoja jne. Vaihda kaikki vialliset osat ennen työkalun käyttöä.
  ■ Ole erittäin varovainen, sillä tasain tai terä pyörii kaasuttimen säädön aikana.
  Kannettavan työkalun aiheuttama värinä voi aiheuttaa joillekin henkilöille "Raynaud"-taudin, jonka oireita ovat sormien nipistely, puutuminen ja värittömyys, jota näkyy yleensä kylmällä ilmalla. Oireita edistää perinnölliset syyt, kylmä ja kosteus, jotkut ruokavaliot, tupakointi ja määrätyt työtottumukset. Tällä hetkellä ei ole vielä tietoa mikä värinämäärä tai alistumisaika voivat aiheuttaa taudin. Kuitenkin on hyvä noudattaa kaikkia varokeinoja värinälle alistumisen rajoittamiseksi, kuten:
  a) Pukeutumalla lämpimästi kylmällä ilmalla. Kun käytät tätä työkalua, käytä käsineitä, jotka pitävät kädet ja ranteet lämpiminä. On todettu, että kylmä edistää perustekijänä Raynaud-tautia.
  b) Edistämällä verenkiertoa voimisteluliikkein jokaisen käyttökerran jälkeen.
  c) Pitämällä säännöllisesti työtaukoja ja rajoittamalla päivittäistä värinälle alistumista.
  Mikäli joku mainituista oireista ilmaantuu, keskeytä välittömästi työkalun käyttö ja mene lääkäriin.
  ■ Pitämällä työkalu hyvässä kunnossa tarkastamalla, että kaikki osat ovat kireällä ja vaihtamalla kaikki vialliset osat.
  ■ Sekoita ja säilytä polttoaine bensiinille tarkoitetussa jerrikannussa.
• Tee polttoaineen sekoitus ja täyttö ulkona, kaukana kipinöistä ja liebeistä. Pyyhi pois kaikki polttoainevalumat. Mene vähintään 9 m etäisyyteen paikasta, jossa teit polttoainesäiliön täytön ennen kuin käynnistät moottorin.

Suomi

YLEISET TURVALLISUUSOHJEET

■ Sammuta moottori ja anna sen jäähtyä ennen kuin täytät polttoainesäiliön tai varastoit työkalun.
Ennen kuin kuljetat työkalua autolla, anna moottorin jäähtyä, tyhjennä polttoainesäiliö ja kiinnitä työkalu niin, ettei se pääse liikkumaan kuljetuksen aikana.

TASAUSLEIKKUREITA KOSKEVAT ERITYISET TURVALLISUUSOHJEET

Vaihda tasaimen pää, jos siinä on säröjä tai halkeamia tai jos se on muutoin vaurioitunut. Varmista, että tasaimen pää on oikein asennettuna ja kiinnitettynä. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja.
■ Varmista, että suojalaitteet, käyttöhihnat, ohjauslevyt ja kahvat ovat oikein asennettuina ja kiinnitettyinä.
Käytä langan vaihdossa yksinomaan valmistajan suosittelemaa lankatyyppiä. Älä käytä mitään muita leikkuulaitteita.
- Älä koskaan käytä työkalua, jos ruohon ohjauslevy ei ole paikallaan ja hyväkuntoinen.
- Pidä tasausleikkuria tukevasti molemmista kahvoista sen käytön aikana. Pidä tasaimen pää aina vyötärön alapuolella. Älä koskaan yritä tehdä leikkuutyötä, kun tasain on yli 76 cm korkeudessa maanpinnasta.

PENSAIKKOA EUROJA JA TERÄN KÄYTTÖÄ KOSKEVAT ERITYISET TURVALLISUUSOHJEET

■ Kun olet sammuttanut moottorin, anna terän pyöriä paksussa ruohikossa tai rikkaruohoissa kunnes se pysähtyy.
- Älä käytä pensaikkoauraa, jos teränsuojus ei ole oikein paikallaan ja hyvin kiinnitettynä tai jos se ei ole hyväkuntoinen.
- Käytä paksuja suojakäsineitä kun asennat tai poistat terää.
■ Sammuta moottori ja irroita sytytystulpan johdin aina ennen kuin yrität irrottaa terälle juuttuneita esineitä ja ennen terän vaihtoa tai poistoa.
- Älä yritä koskettaa tai pysäyttää pyörivää terää.
■ Moottorin sammutuksen tai liipaisimen vapautuksen jälkeen inertialla pyörivä terä voi aiheuttaa vakavia ruumiinvammoja. Säilytä työkalun hallinta kunnes terä on kokonaan pysähtynyt.
■ Vaihda viallinen terä. Varmista aina ennen käyttöä, että terä on oikein ja tukevasti kiinnitetty. Tämän ohjeen laiminlyönti voi aiheuttaa vakavia ruumiinvammoja.
■ Käytä vaihdossa yksinomaan pensaikkoauralle

suunniteltua kolmehampaista terää. Älä käytä mitään muita terämalleja.

■ Kolmihampaiset terät on suunniteltu yksinomaan rikkaruohon ja pikkukasvien leikkaukseen. Älä käytä tätä työkalua muuhun tarkoitukseen. Älä koskaan käytä kolmihampaista terää pensaiden leikkaukseen.
- Ole erityisen varovainen kun käytät tätä työkalua terällä varustettuna. Takaisku voi ilmaantua kun terä osuu kohtaan, jota se ei voi leikata. Tämä voi aiheuttaa terän äkkinäisen pysähtymisen hetkeksi ja singota työkalun kauas esteestä. Tämä ilmiö voi olla niin voimakas, että käyttäjä menettää työkalun hallinnan. Takaisku voi ilmaantua, jos terä osuu esteeseen, juuttuu tai vääntyy. Takaiskun ilmaantuminen on mahdollista alueilla, joissa leikattavan materiaalin havaitseminen on vaikeaa. Hyvissä ja turvallisissa olosuhteissa työskenteleminen on mahdollista, kun rikkaruohot leikataan oikealta vasemmalle suuntautuvin liikkein. Tämä sivuliike lieventää takaiskua esineen tai puupalan joutuessa terän kulkureitille.
- Älä koskaan leikkaa halkaisijaltaan yli 13 mm paksua materiaalia.
- Pidä aina valjaita pensaikkoauran käytön aikana ja sovita ne miellyttävään työskentelyasentoon. Pidä työkalua tukevasti molemmista kahvoista käytön aikana. Pidä terä vyötärön alapuolella ja kaukana kehosta. Älä koskaan käytä pensaikkoauraa asettamalla terä yli 76 cm korkeuteen maanpinnasta.
■ Suojaa kolmihampainen terä kuljetuksen ja varastoinnin ajaksi asettamalla sille teränsuojus. Poista teränsuojus ennen työkalun käyttöä. Jos teränsuojusta ei poisteta, se voi sinkoutua irti terän pyöriessä.

TEKNISET TIEDOT

Paino
- ilman polttoainetta
ja leikkuupäätä	7,52 kg
- ilman polttoainetta
ja terän kanssa	7,87 kg
- ilman polttoainetta
ja tasaimen kanssa	7,72 kg
Säiliön tilavuus	1230 cm ^3
Leikkuuleveys	415 mm
Iskuntilavuus
RBC-52SB	51,7 cm ^3
RBC-40SB	40 cm ^3
Moottorin maksimiteho(ISO 8893 mukaisesti)
RBC-52SB	1,4 kW / 1,9 HP
RBC-40SB	1,27 kW / 1,7 HP
Maksimi pyörintänopeus	10000 kierrosta/min

Suomi

TEKNISET TIEDOT

Moottorin pyörintänopeus maksiminopeudella	12500 kierrosta/min
Moottorin joutokäyntinopeus Polttoainekulutus (ISO 8893 mukaisesti)	2250-2750 kierrosta/min
moottorin maksimiteholla Polttoaineen erityiskulutus (ISO 8893 mukaisesti)	0,85 kg/h
moottorin maksimiteholla Värähtelytaso joutokäynnillä - vasen kahva - oikea kahva	0,45 kg/h
	7,3 m/s^2
	7,5 m/s^2
Värähtelytaso täysteholla - vasen kahva - oikea kahvaÄänenpainetaso (EN ISO 11806: 1997, ISO 7917: 1987 mukaisesti)Äänen tehotaso (ISO 10884 mukaisesti)	7,2 m/s^2
	7,5 m/s^2
	102 dBA
	115 dBpA

KUVAUS

1. Kuusioavain M6
2. Vaihdelaatikossa oleva reikä
3. Ylävälirenkaassa oleva lovi
4. Ylävälirengas
5. Alavälirengas
6. Terä
7. Kovera aluslaatta
8. Aluslaatta
9. Terän lukintamutteri
10. Vaihdelaatikko
11. Sytytystulppa-avain
12. Tasain
13. Käyttövarsi
14. Ruohon ohjauslevy
15. Ruohon ohjauslevyn ruuvi
16. Lukintakielekkeet
17. Lovi
18. Kahva
19. Alakiinnitin
20. Yläputki
21. Kaasuliipaisinkahva
22. Yläkiinnitin
23. Karbiinihaka
24. Valjaat
25. Pikairrotin
26. Kiinnitysuloke
27. Paras leikkuutulosalue
28. Vaarallinen leikkausalue

29. Virrankatkaisin

30. Ryypytin

31. Ilmaläpän vipu
32. Teränsuojus
33. Suodatin

KOKOONPANO

OHJAINKAHVA (Kuva 2)

■ Aseta ohjainkahvan varsi (18) akselin (19) kotelossa olevaan alakiinnittimeen (20).
Huomautus: Kaasuliipaisin täytyy kiinnittää käyttäjän oikealle puolelle.
■ Aseta yläkannatin (22) kahvan päälle ja kiristä neljä M5 x 25 ruuvia.
■ Säädä ohjainkahvan varsi käyttäjälle mukavaan pystyasentoon.

VALJAIDEN ASENTAMINEN (Kuva 3)

■ Kiinnitä valjaiden karbiinihaka (23) moottorilohkossa olevaan kiinnityslenkkiin (24).
■ Sovita kiinnityslenkki putkelle niin, että saat miellyttävän ja tukevan työskentelyasennon, terän tai tasaimen sijoittuessa 100 – 300 mm korkeuteen maaperästä.
Huomautus: Valjaat irtaantuvat helposti työkalusta kun pikairrottimesta (25) vedetään napakasti.

RUOHON OHJAUSLEVYN TAI TERÄN-SUOJUKSEN ASENTAMINEN (Kuva 4)

Huomautus: Kun muutat pensaikkoauran tasausleikkuriksi tai päinvastoin varmista, että käytössäsi on vastaava suojalaite (teränsuojus/ruohon ohjauslevy).

TERÄNSUOJUKSEN ASENTAMINEN (Kuva 5)

■ Kiinnitä teränsuojus kiinnitysulokkeelle (26) sijoittamalla neljä ruuvia (M5x16) asennuslevvyn, teränsuojuksen alapuolelle ja sitten kiinnitysulokkeeseen.
- Kiristä neljä ruuvia hyvin mukana toimitetulla ruuvitaltalla.
Huomautus: Kun käytät tasainta (12), ruohon ohjauslevy on kiinnitettävä teränsuojukseen.

RUOHON OHJAUSLEVYN ASETUS (Kuva 15)

• Kiinnitä ruohon ohjauslevy (14) teränsuojukselle upottamalla lukintakielekkeet (16) kahteen loveen (17).
  ■ Kiristä ruuvi hyvin mukana toimitetulla ruuvitaltalla.

Suomi

KOKOONPANO

MUISTUTUS

Sammuta moottori ja irroita sytytystulpan johdin aina ennen kuin teet säätöjä, kuten esimerkiksi silloin kun teet leikkuulaitteen vaihtoa. Vähennät vakavia ruumiinvammavaaroja.

PENSAIKKOAURASTA TASAUSLEIKKURIKSI TERÄN IRROTTAMINEN (Kuva 7)

■ Laita M6 kuusioavain (1) vaihdelaatikossa olevaan reikään (2) ja ylävälirenkaassa olevaan loveen (3). Käännä terän lukintamutteria (9) oikealle sytytystulppa-avaimella (leveä puoli) ja irrota mutteri.
- Irrota aluslaatta (8), kovera aluslaatta (5), alavälirengas (6) terä ja ylävälirengas (4). Ota ylä- ja alavälirenkaat talteen tasaimen asennusta varten.
Kiinnitä ruohon ohjauslevy (14) teränsuojukselle upottamalla lukintakielekkeet loviin. Asenna sitten ruohon ohjauslevyn ruuvi sytytystulppa-avaimella (talttapuoli).

Huomautus: Ota pensaikkoauran osat talteen myöhempää käyttöä varten.

TASAIMEN ASENTAMINEN (Kuva 6)

■ Asenna ylä- ja alavälirenkaat akselille kohdistamalla ne siten, että ne asettuvat oikein.
■ Laita kuusioavain vaihdelaatikossa olevaan reikään ja ylävälirenkaassa olevaan loveen. Aseta kierteitetyn käyttövarren kapeampi pääty (13) akselille ja käännä vasemmalle. Kiristä hyvin.
Jätä lukintapuikko vaihdelaatikossa olevaan reikään ja ylävälirenkaassa olevaan loveen ja asenna tasain (12) kierteitetyn käyttövarren leveään päätyyn ja käännä oikealle. Kiristä hyvin.

TASAUSLEIKKURISTA PENSAIKKOAURAKSI TASAIMEN IRROTTAMINEN (Kuva 6)

■ Laita kuusioavain vaihdelaatikossa olevaan reikään ja ylävälirenkaassa olevaan loveen. Irrota tasain kääntämällä sitä oikealle.
■ Jätä kuusioavain vaihdelaatikossa olevaan reikään ja terän laipassa olevaan loveen ja käännä kierteitettyä käyttövartta oikealle sen irrottamiseksi.
- Irrota ylä- ja alavälirenkaat. Ota ne talteen terän asennusta varten.
Löysää ruohon ohjauslevyn ruuvi. Irrota ruohon ohjauslevy painamalla kahta lukintakielekettä ja vetämällä samalla ohjauslevyä alaspäin, jolloin se

vapautuu teränsuojuksesta.

Huomautus: Varastoi tasain ja ruohon ohjauslevy turvalliseen paikkaan myöhempää käyttöä varten.

TERÄN ASENTAMINEN (Kuva 7)

■ Asenna ylävälirengas akselille kohdistamalla se siten, että se asettuu oikein vaihdelaatikolle.
■ Asenna terä ylävälirenkaalle.
■ Asenna alavälirengas akselille siten, että kovera puoli on terän reikää vasten.
■ Asenna sitten kovera aluslaatta ja toinen aluslaatta.
■ Asenna terän lukintamutteri kiristämällä vasemmalle. Laita kuusioavain vaihdelaatikossa olevaan reikään ja ylävälirenkaassa olevaan loveen. Kiristä terän lukintamutteri hyvin sytytystulppa-avaimella (leveä puoli).

KÄYTTÖ

Lue käyttöohje ja noudata siinä olevia turvallisuusmääräyksiä ja varoituksia.

Käytä suojalaseja ja kuulonsuojaimia.

Pidä vierailijat, eritoten lapset ja kotieläimet vähintään 15 m etäisyydessä leikkuualueelta.

POLTTOAINE JA POLTTOAINESÄILIÖN TÄYTTÖ

POLTTOAINEEN TURVALLINEN KÄSITTELY

• Käsittele polttoainetta suurta varovaisuutta noudattaen; polttoaine on erittäin tulenarkaa.
• Tee polttoaineen sekoitus ja täyttö aina ulkona, kaukana kipinöistä ja liekeistä. Älä hengitä polttoainehöyryjä.
  ■ Ehkäise bensiinin ja öljyn kosketus.
  ■ Ehkäise eritoten bensiinin tai öljyn roiskuminen silmiin. Jos bensiiniä tai öljyä joutuu silmiin, huuhtele välittömästi raikkaalla vedellä. Jos silmiä kirvelee, mene välittömästi lääkäriin.
  ■ Pyyhi välittömästi pois yli valunut polttoaine.

POLTTOAINEEN SEKOITTAMINEN

Työkalu toimii 2-tahtimoottorilla, jota on käytettävä bensiinin ja synteettisen kaksitahtiöljyn sekoitteella. Sekoita lyijytön bensiini ja synteettinen kaksitahtiöljy puhtaassa, bensiinille tarkoitetussa astiassa.

Suomi

KÄYTTÖ

■ Moottori toimii autoille tarkoitetulla lyijyttömällä, vähintään 87 ([R+M]/2) oktaanin bensiinillä.
- Älä käytä huoltoasemilta hankittavia, eritoten moottoripyörille, mopoille jne. tarkoitettuja bensiini/öljysekoitteita.
Käytä yksinomaan synteettistä kaksitahtiöljyä. Älä käytä autoille tarkoitettua moottoriöljyä äläkä perämoottorin kaksitahtiöljyjä.
■ Sekoita bensiini ja synteettinen kaksitahtiöljy suhteessa 30:1.
■ Sekoita polttoaine hyvin aina ennen säiliön täyttöä.
■ Sekoita polttoaine pienin määrin: älä tee polttoainesekoitetta yli kuukauden ajaksi. Suosittelemme myös polttoaineen stabilointianetta sisältävän synteettisen kaksitahtiöljyn käyttöä.

■ Puhdista täyttötulpan lähiympäristö, ettei polttoaineeseen pääse likaa.
Löysää täyttötulppaa hitaasti paineen vapauttamiseksi ja ettei polttoaine pääse valumaan tulpan ympärille.
■ Kaada polttoaine varovasti säiliöön, älä päästä valumaan yli.
■ Ennen kuin suljet täyttötulpan, puhdista tiiviste ja tarkista, että se on hyvässä kunnossa.
■ Sulje täyttötulppa välittömästi täytön jälkeen ja kiristä se hyvin. Pyyhi pois kaikki polttoainevalumat. Mene vähintään 9 m etäisyyteen paikasta, jossa teit polttoainesäiliön täytön ennen kuin käynnistät moottorin.

Huomautus: On normaalia, että moottori savuaa ensimmäisen käytön yhteydessä ja joskus vielä myöhemminkin.

MUISTUTUS

Sammuta moottori aina ennen säiliön täyttöä. Älä koskaan täytä työkalun polttoainesäiliötä kun moottori on käynnissä tai kuuma. Mene vähintään 9 m etäisyyteen paikasta, jossa teit polttoainesäiliön täytön ennen kuin käynnistät moottorin. Älä tupakoi!

+ =

$$ \left. \begin{array}{l l l l} 1 \text {Litra} & + & 3 3 \mathrm{ml} & = \ 2 \text {Litraa} & + & 6 7 \mathrm{ml} & = \ 3 \text {Litraa} & + & 1 0 0 \mathrm{ml} & = \ 4 \text {Litraa} & + & 1 3 3 \mathrm{ml} & = \ 5 \text {Litraa} & + & 1 6 7 \mathrm{ml} & = \end{array} \right} 3 0: 1 $$

TASAUSLEIKKURIN KÄYTTÖ (Kuva 8)

Tartu oikealla kädellä oikeaan kahvaan ja vasemmalla kädellä vasempaan kahvaan. Pidä työkalua tukevasti kaksin käsin koko käytön ajan. Taususleikkuria on pidettävä miellyttävässä työskentelyasennossa, oikean kahvan ollessa lanteiden korkeudella.

Käytä tasausleikkuria aina täydellä teholla. Leikkaa korkea nurmikko ylhäältä alaspäin, ettei ruoho pääse tarttumaan putken ja tasaimen ympärille, mikä aiheuttaisi moottorin ylikuumenemisen. Jos ruoho tarttuu tasaimen ympärille, sammuta moottori, irroita sytytystulpan johdin ja poista vasta sitten kiinni tarttunut ruoho. Pitkään kestävä käyttö keskiteholla aiheuttaa öljyvuodon äänenvaimentimen kautta.

LEIKKAUSOHJEET (Kuva 9)

• Pidä tasausleikkuria kallistettuna leikattavaa aluetta kohti, eli parasta leikkuutulosaluetta (27) kohti.
  ■ Jos tasausleikkuria ei pidetä oikeassa kaltevuuskulmassa, voi leikkaustyö osoittautua vaaralliseksi – katso vaarallinen leikkausalue (28).
  ■ Lankojen päät leikkaavat ruohon, älä upota tasainta korkeaan nurmikkoon.
  ■ Langat kuluvat ja saattavat katketa, mikäli ne koskettavat piikkilankoihin, aitoihin, seiniin, jalkakäytäviin tai puihin.
  ■ Vältä koskettamasta tasaimella puihin ja puskiin. Langat voivat vahingoittaa puun kuorta, puisia koristelistoja, laudoituksia ja paalutuksia.

PENSAIKKOAURAN KÄYTTÖ (Kuvat 10-11)

Tartu oikealla kädellä oikeaan kahvaan ja vasemmalla kädellä vasempaan kahvaan. Pidä työkalua tukevasti kaksin käsin koko käytön ajan. Pensaikkoauraa on pidettävä miellyttävässä työskentelyasennossa, oikean kahvan ollessa lanteiden korkeudella. Pidä työkalusta napakasti ja pysyttele tukevassa asennossa. Näin toimien ehkäiset tasapainon menettämisen takaiskun tapahtuessa.

Sovita valjaat niin, että saat miellyttävän työskentelyasennon. Valjaat sallivat terän pitämisen riittävän kaukana kehosta.

Suomi

KÄYTTÖ

Ole erityisen varovainen kun käytät tätä työkalua terällä varustettuna. Takaisku voi ilmaantua kun terä osuu kohtaan, jota se ei voi leikata. Tämä voi aiheuttaa terän äkkinäisen pysähtymisen hetkeksi ja singota työkalun kauas esteestä. Tämä ilmiö voi olla niin voimakas, että käyttäjä menettää työkalun hallinnan. Takaisku voi ilmaantua, jos terä osuu esteeseen, juuttuu tai vääntyy. Takaiskun ilmaantuminen on mahdollista alueilla, joissa leikattavan materiaalin havaitseminen on vaikeaa. Hyvissä ja turvallisissa olosuhteissa työskenteleminen on mahdollista, kun rikkaruohot leikataan oikealta vasemmalle suuntautuvin liikkein. Tämä sivuliike lieventää takaiskua esineen tai puupalan joutuessa terän kulkureitille.

KOLMIHAMPAINEN TERÄ

Kolmihampaiset terät on suunniteltu yksinomaan rikkaruohon ja pikkukasvien leikkaukseen. Kun terä on tylsynyt, voit jatkaa sen käyttämistä kun käännät sen toisin päin. Älä teroita kolmihampaista terää.

LEIKKUUOHJEET TERÄN KANSSA

MUISTUTUS

Ole erittäin varovainen terän käytön aikana. Lue huolellisesti tämän käsikirjan kohta "Pensaikkoauroja ja terän käyttöä koskevat erityiset turvallisuusohjeet".

• Pidä työkalusta aina kaksin käsin käytön aikana. Pidä työkalua varmalla tavalla.
• Pidä työkalusta napakasti ja pysyttele tukevassa asennossa. Näin toimien ehkäiset tasapainon menettämisen takaiskun tapahtuessa.
  ■ Tarkasta raivattava alue ja poista kaikki esteet kuten lasinsirpaleet, kivet, betonilohkareet, ristikkoaidat, kaapelit, metalliesineet jne.
• Älä koskaan käytä pensaikkoauraa polkujen, aitojen, pylväiden, rakennusten tai muunlaisten kiinteiden esteiden ympärillä ja lähettyvillä.
• Älä koskaan käytä terää kun se on osunut kovaan esteeseen ennen kuin olet tarkastanut, ettei se ole viallinen. Älä koskaan käytä vioittunutta terää.
  ■ Tee raivaustyö laajoin sivupyyhkäisyin oikealta vasemmalle.

TYÖKALUN KÄYNNISTÄMINEN JA SAMMUT-TAMINEN (Kuvat 12; Kuvat 16)

MUISTUTUS

Älä koskaan käynnistä moottoria suljetussa tai huonosti ilmastoidussa tilassa, sillä pakokaasu voi osoittautua hengenvaaralliseksi.

KYLMÄKÄYNNISTYS

■ Aseta tasausleikkuri tasaisesti vapaalle pinnalle. Käynnistä moottori asettamalla käynnistyskatkaisin (29) asentoon “I” (käynnissä).
■ Käytä ryypytintä (30) 5 kertaa.
Huomautus: Älä paina kaasuliipaisinta (21) ennen kuin moottori on käynnistynyt. Työkalun moitteeton käynnistyminen estyisi.
■ Laita starttivipu (31) "kiinni" asentoon (|N|) ylös.
■ Vedä käynnistimestä kunnes moottori käynnistyy.
■ Laita starttivipu "auki" asentoon (III) alas.
■ Anna moottorin käydä hetken aikaa ennen, kuin aloitat työkalun käytön.

KUUMAKÄYNNISTYS

■ Aseta tasausleikkuri tasaisesti vapaalle pinnalle. Käynnistä moottori asettamalla käynnistyskatkaisin asentoon "I" (käynnissä).
■ Starttivivun on oltava "auki" asennossa (III). Vedä käynnistimestä kunnes moottori käynnistyy.

MOOTTORIN SAMMUTTAMINEN

Sammuta moottori asettamalla käynnistyskatkaisin asentoon "O".

HUOLTO

MUISTUTUS

Käytä huollon yhteydessä yksinomaan alkuperäisiä osia, lisävarusteita ja työkaluja. Tämän määäräyksen laiminlyönti voi aiheuttaa työkalun toimintahäiriöitä ja vakavia ruumiinvammoja. Lisäksi se johtaa takuun peruuntumiseen.

• Älä käytä leikkuulaitetta moottorin käydessä joutokäynnillä. Tämän ohjeen laiminlyönti johtaa kytkimen säätämiseen tai työkalun korjauttamiseen ammattitaitoisella huoltomiehellä.
  ■ Tee vain tässä käyttöoppaassa kuvatut säädöt ja korjaukset. Kaikki muut tasausleikkuriin tehtävät työt on annettava valtuutetun Ryobi-huoltamon tehtäviksi.
  ■ Työkalun huono huoltaminen voi aiheuttaa liiallista karstaantumista, joka voi vaikuttaa haitallisesti työkalun tehokkuuteen ja aiheuttaa mustaa öljyvuotoa.
  ■ Varmista, että suojalaitteet, käyttöhihnat, ohjauslevyt ja kahvat ovat oikein asennettuina ja kiinnitettyinä. Ehkäiset vakavat ruumiinvammavaarat.

Suomi

HUOLTO

LANGAN VAIHTAMINEN

■ Käytä yksinomaan halkaisijaltaan 2,7 mm:n lankaa.
■ Sammuta moottori ja irrota sytytystulpan johdin. Tartu tasaimeen ja kierrä puolaa auki oikealle.
■ Paina tasaimessa olevaa nappia ja syötä lankaa.
■ Paina nappia ja kuljeta uusi lanka tasaimessa olevan reiän läpi.

TERÄNSOJUS (Kuva 13)

Asenna teränsuojus (32) paikalleen kun et käytä pensaikkoauraa. Käytä aina suojakäsineitä ja ole erityisen varovainen kun käsittelet terää.

Huomautus: Poista teränsuojus ennen työkalun käyttöä. Jos teränsuojusta ei poisteta, se voi sinkoutua irti terän pyöriessä.

PAKOAUKON JA ÄÄNENVAIMENTIMEN PUHDISTAMINEN

Käytetystä polttoaineesta, öljylaadusta ja/tai käyttöolosuhteista riippuen pakoaukko ja äänenvaimennin voivat karstaantua ja tukkeutua. Mikäli havaitset työkalun tehon alenemista, puhdistuta se ammattitaitoisella huoltomiehellä.

ILMANSUODATTIMEN VAIHTAMINEN JA PUHDISTAMINEN (Kuvat 14)

Ilmansuodatin on pidettävä puhtaana työkalun tehokkuuden ja optimaalisen käytön takaamiseksi.

• Irrota ilmansuodattimen kansi löysäämällä siinä olevaa ruuvia.
• Irrota ilmansuodattimen pesässä sijaitseva kannatinlevy.
• Irroita suodatin (33) ja puhdista se kuumalla saippuavedellä. Huuhtele suodatin ja anna sen kuivua hyvin. Vaihda suodatin kerran vuodessa optimaalisen tehokkuuden saamiseksi.
  ■ Asenna suodatin takaisin paikalleen.
  ■ Aseta kannatinlevy takaisin paikalleen.
  ■ Asenna ilmansuodattimen kansi takaisin ja kiristä ruuvi hyvin.

POLTTOAINEEN TÄYTTÖTULPPA

MUISTUTUS

Jos polttoaineen täyttötylppa ei ole ilmatiivis on olemassa tulipalovaara ja se on vaihdettava välittömästi.

Täyttötulppa käsittää tiivisteen ja takaiskuventtiilin joita

ei voida korjata. Likainen suodatin vaikuttaa haitallisesti moottorin toimintaan. Jos moottori toimii paremmin kun polttoaineen täyttötulppaa on löysätty, on mahdollista että takaiskuventtiili on viallinen tai suodatin likainen.Vaihda polttoaineen täyttötulppa tarvittaessa.

SYTYTYSTULPPA

Tasausleikkuri/pensaikkoaurassa on TORCH L7RTC sytytystulppa, jonka elektrodiväli on 0,6 - 0,7 mm. Käytä yksinomaan suositeltuja malleja ja vaihda sytytystulppa kerran vuodessa.

VARASTOINTI (TASAIN TAI YLI 1 KK AJAKSI)

■ Tyhjennä säiliössä jäljellä oleva polttoaine bensiinille tarkoitettuun jerrikannuun. Käytä moottoria kunnes se sammuu.
■ Puhdista tasausleikkuri huolellisesti. Varastoi tasausleikkuri hyvin ilmastoituun tilaan, lasten ulottumattomiin. Älä koskaan varastoi sitä syövyttävien aineiden läheisyyteen kuten kemialliset puutarhanhoitoaineet ja pakkasnesteet.
■ Suojaa terä kuljetuksen ja varastoinnin ajaksi asettamalla sille teränsuojus.
■ Noudata polttoaineen käsittelystä annettuja standardin ISO mukaisia ohjeita ja paikallisia määräyksiä. Jäljellä olevaa polttoainetta voidaan käyttää toisessa kaksitahtimoottorisessa työkalussa.

Suomi

VIANHAKU

JOS NÄMÄ OHJEET EIVÄT RATKAISE ILMESTNYTTÄ ONGELMAA, OTA YHTEYS VALTUUTETTUUN RYOBI-HUOLTAMOON.

VIKA	MAHDOLLINEN SYY	RATKAISU
Moottori ei käynnisty.	1. Ei kipinää.2. Ei polttoainetta.3. Moottori on tukehtunut.4. Käynnistintä on vaikeampi vetää kuin uutena.	1. Tarkasta sytytystulppa. Irroita sytytystulppa. Asenna sytytystulpan kansi takaisin ja aseta sytytystulppa metallisylinterille. Vedä käynnistinvaijerista ja katso ilmestyykö kipinä sytytystulpan elektrodille. Jos kipinää ei ilmesty, tee testi uuden sytytystulpan kanssa.2. Käytä ryypytintä kunnes se on täyttynyt polttoaineesta. Jos ryypytin ei täyty, polttoaineen syöttöjärjestelmä on tukossa. Ota yhteys korjaamoon. Jos ryypytin täyttyy, moottori on ehkä tukehtunut (katso seuraavasta kohdasta).3. Irrota sytytystulppa ja käännä tasausleikkuri siten, että sytytystulpan aukko kohdistuu alaspäin. Varmista, että starttivipu on "auki" asennossa (III) ja vedä käynnistimestä 10 – 14 kertaa. Moottorista tulisi poistua liika polttoaine. Puhdista sytytystulppa ja asenna se paikalleen. Pidä liipaisin kokonaan alas painettuna ja vedä kolme kertaa käynnistintä starttivivun ollessa "auki" asennossa (III). Jos moottori ei käynnisty, aseta starttivipu "suljettu" asentoon (N) ja noudata kohdassa "Työkalun käynnistäminen ja sammuttaminen" annettuja ohjeita. Jos moottori ei vieläkään käynnisty, toista vaiheita uuden sytytystulpan kanssa.4. Ota yhteys korjaamoon.
Moottori käynnistyy, mutta ei kiihdytä.	Kaasutin on säädettävä.	Ota yhteys korjaamoon.
Moottori ei saavuta täystehoa ja savuaa liikaa.	1. Polttoainesekoite on tarkastettava.2. Ilmansuodatin on likainen.3. Kaasutin on säädettävä.	1. Käytä hiljattain sekoitettua polttoainetta, jossa on oikea suhde syntetistä kaksitahtiöljyä.2. Puhdista ilmansuodatin. Katso kohdasta "Ilmansuodattimen vaihtaminen ja puhdistaminen".3. Ota yhteys korjaamoon.
Moottori käynnistyy ja kiihtyy, mutta ei pysy joutokäynnillä.	Kaasutin on säädettävä.	Ota yhteys korjaamoon.

Suomi

VIANHAKU

VIKA	MAHDOLLINEN SYY	RATKAISU
Terä jatkaa pyörimistä kun moottori on joutokäynnillä.	Kaasutin on säädettävä.	Ota yhteys korjaamoon.
Ruoho tartuu putken ja tasaimen ympärille.	1. Leikkaat korkeaa nurmikkoa läheltä maaperää.2. Käytät tasausleikkuria keskiteholla.	1. Leikkaa korkea nurmikko ylhäältä alaspäin.2. Käytä tasausleikkuria aina täydellä teholla.
Äänenvaimentimessa on öljyvuoto.	1. Käytät tasausleikkuria keskiteholla.2. Polttoainesekoite on tarkastettava.3. Ilmansuodatin on likainen.4. Kaasutin on säädettävä.	1. Käytä tasausleikkuria aina täydellä teholla.2. Käytä hiljattain sekoitettua polttoainetta, jossa on oikea suhde synteettistä kaksitahtiöljyä.3. Puhdista ilmansuodatin. Katso kohdasta "Ilmansuodattimen vaihtaminen ja puhdistaminen".4. Ota yhteys korjaamoon.

Ελληνικά

ΣΥΜΒΟΛΑ

Tällä Ryobi-tuotteella on valmistusviat ja vialliset osat kattava vuoden (24 kk) takuu alkuperäiseen ostokuittiin tai laskuun merkitystä ostopäivästä lukien.

Takuu ei kata normaalista kulumisesta, epänormaalista tai kielletystä käytöstä tai ylikuormituksesta aiheutuneita vahinkoja eikä lisävarusteita kuten akkuja, polttimoita, teriä, pusseja jne.

Mikäli takuuaikana ilmaantuu toimintahäiriöitä, vie PURKAMATON tuote ostotodistuksineen myyjälikkeeseen tai lähimpään Ryobikeskushuoltamoon.

Tämä takuu ei vaikuta viallisia tuotteita koskeviin lakiperusteisiin oikeuksiin.

GR

ΟΡΟΙ ΕΓΓΥΗΣΗ

Julistamme täten ja vastaamme yksin siitä, että tämä tuote on konedirektiivissä 98/37/EC vaadittujen terveys- ja turvallisuusvaatimusten ja muiden sovellettavien direktiivien, kuten direktiivien CEM 89/336/EEC ja direktiivien 2000/14/EC.

Ilmoitamme, että tämä tuote on direktiivin 2000/14/EC vaatimusten mukainen.

Mitattu melutaso: 110 dB (A)

Taattu melutaso: 115 dB (A)

Myöntämispäivämäärä: 12 / 2006

Tekniset asiakirjat ovat Homelite Far East Co., Ltd arkistossa. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Homelite Far East Co., Ltd on laatinut vaatimustenmukaisuusilmoituksen huhtikuussa 2006.

GR
