NÁVOD K OBSLUZE RBC52FSB, RBC52SB RYOBI

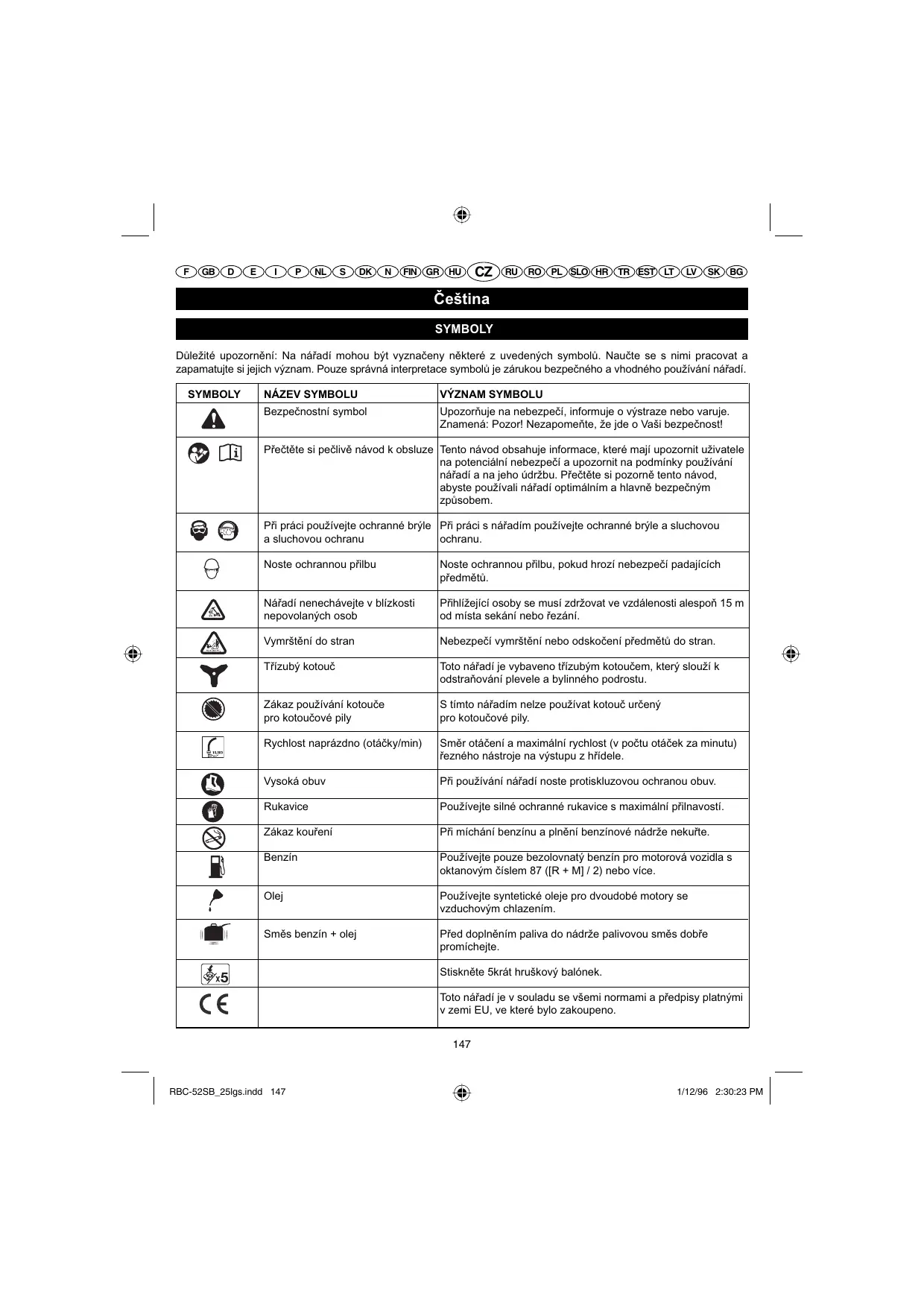

Důležité upozornění: Na nářadí mohou být vyznačeny některé z uvedených symbolů. Naučte se s nimi pracovat a zapamatujte si jejich význam. Pouze správná interpretace symbolů je zárukou bezpečného a vhodného používání nářadí.

SYMBOLY	NÁZEV SYMBOLU	VÝZNAM SYMBOLU
[CBWA]	Bezpečnostní symbol	Upozorňuje na nebezpečí, informuje o výstraze nebo varuje. Znamená: Pozor! Nezapomeňte, že jde o Vaší bezpečnost!
[87BK]	Přečtěte si pečlivě návod k obsluze	Tento návod obsahuje informace, které mají upozornit uživatele na potenciální nebezpečí a upozornit na podmínky používání nářadí a na jeho údržbu. Přečtěte si pozorně tento návod, abyste použivali nářadí optimálním a hlavně bezpečným způsobem.
[H4B4]	Při práci používejte ochranné brýle a sluchovou ochranu	Při práci s nářadím používejte ochranné brýle a sluchovou ochranu.
	Noste ochrannou přilbu	Noste ochrannou přilbu, pokud hrozí nebezpečí padajících předmětů.
	Nářadí nenechávejte v blízkosti nepovolaných osob	Přihlížející osoby se musí zdržovat ve vzdálenosti alespoň 15 m od místa sekání nebo řezání.
[62ZZ6]	Vymrštění do stran	Nebezpečí vymrštění nebo odskočení předmětů do stran.
	Třízubý kotouč	Toto nářadí je vybaveno třízubým kotoučem, který slouží k odstraňování plevele a bylinného podrostu.
[VTTD]	Zákaz používání kotouče pro kotoučové pily	S tímto nářadím nelze používat kotouč určený pro kotoučové pily.
[Z022]	Rychlost naprázdno (otáčky/min)	Směr otáčení a maximální rychlost (v počtu otáček za minutu) řezného nástroje na výstupu z hřídele.
	Vysoká obuv	Při používání nářadí noste protiskluzovou ochranou obuv.
	Rukavice	Používejte silné ochranné rukavice s maximální přilnavostí.
	Zákaz kouření	Při míchání benzínu a plnění benzínové nádrže nekuřte.
	Benzín	Používejte pouze bezolovnatý benzín pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo více.
[Z5ZZ]	Olej	Používejte syntetické oleje pro dvoudobé motory se vzduchovým chlazením.
	Směs benzín + olej	Před doplněním paliva do nádrže palivovou směs dobře promíchejte.
[HOMA]		Stiskněte 5krát hruškový balónek.
		Toto nářadí je v souladu se všemi normami a předpisy platnými v zemi EU, ve které bylo zakoupeno.

Čeština

Děkujeme Vám, že jste si zakoupili výrobek značky Ryobi.

Strunová sekačka/křovinořez Ryobi je v souladu s nejnáročnějšími požadavky na spolehlivost, jednoduchost a bezpečnost nářadí. Pokud budete udržovat sekačku/křovinořez a její příslušenství v dobrém stavu, budete mít po dlouhá léta odolné, výkonné a bezpečné zahradní nářadí.

UPOZORNĚNÍ

Abyste omezili riziko úrazu, je nezbytně nutné dobře si přečíst bezpečnostní pokyny uvedené v tomto návodu a uvědomit si jejich význam.

UPOZORNĚNÍ

Před použitím nářadí si pozorně přečtěte tento návod k obsluze a seznamte se všemi bezpečnostními a provozními pokyny uvedenými v tomto návodu. Nedodržení těchto pokynů může způsobit požár, úraz elektrickým proudem nebo jiné vážné zranění. Návod pečlivě uschovejte, abyste ho mohli při práci konzultovat a informovat případné další uživatele nářadí.

PŘEČTĚTE SI NÁSLEDUJÍCÍ POKYNY.

OBECNÉ BEZPEČNOSTNÍ POKYNY

• Než začnete strunovou sekačku/křovinořez použivat, přečtěte si všechny bezpečnostní pokyny. To je nezbytným předpokladem bezpečné práce. Všechny pokyny skutečně dodržujte. Nedodržení uvedených pokynů může způsobit vážné zranění.
  ■ Nenechávejte děti a osoby, které nemají zkušenosti s používáním tohoto nářadí, používat strunovou sekačku.
  Nářadí neuvádějte do provozu a nenechávejte ho běžet v uzavřené nebo nedostatečně větrané místnosti: unikající výfukové plyny mohou být smrtelné.
• Před každým použitím nářadí odstraňte z pracovní zóny všechny předměty, které by Vám mohly bránit při sekání. Odstraňte kameny, střepy, hřebíky, kovové kabely, šňůry a ostatní předměty, které by mohly uviznout v sekací (žací) hlavě.
  ■ Při práci s nářadím používejte ochranné brýle a sluchovou ochranu.
  ■ Noste dlouhé a silné kalhoty, vysokou obuv a rukavice. Nenoste široký oděv, krátké kalhoty, šperky, nikdy nepracujte s bosýma nohama.
  ■ Pokud máte dlouhé vlasy, stáhněte je gumičkou nad úrovní ramen, aby se dlouhé prameny vlasů nemohly zachytit v pohyblivých částech nářadí.
  ■ Děti, přihlížející osoby a zvířata musí zůstat ve vzdálenosti alespoň 15 metrů od uživatele nářadí.

Nepoužívejte nářadí, pokud jste unavení, nemocní, pod vlivem alkoholu, drog nebo užíváte-li léky, které snižují pozornost.
■ Nářadí nepoužívejte, pokud světelné podmínky nejsou dostačující k bezpečné práci.
■ Vždy pracujte v rovnovážné a stabilní poloze. Stůjte pevně oběma nohama na stabilní ploše, ruce nenatahujte příliš daleko nebo vysoko. Jinak byste mohli upadnout nebo se dotknout horkých dílů nářadí.
■ Ponechte tělo v dostatečné vzdálenosti od pohybujících se dílů nářadí.
■ Ruce nedávejte do blízkosti výfuku nebo válce strunové sekačky / křovinořezu, neboť tyto díly nářadí dosahují velmi vysokých teplot.
■ Vždy vypněte motor a odpojte kabel svíčky před jakýmkoli seřizováním, opravami, s výjimkou seřizování karburátoru.
■ Před každým použitím nářadí pečlivě prohlédněte a zkontrolujte, zda žádný díl není povolený, zda neuniká palivo apod. Pokud je některý díl vadný, je nutné jej před použitím nářadí vyměnit.
■ Při práci bud'te velmi opatrní, strunová hlava nebo kotouč se při seřizování karburátoru otáčí.
■ U některých osob mohou vibrace elektrického nářadí způsobit tzv. Raynaudův syndrom. Tato choroba se projevuje modráním celých prstů na rukou, imobilitou kloubů způsobenou neadekvátní vazokonstrikcí po expozici chladu. Při této chorobě hrají částečně roli dědičné predispozice, expozice chladu, vlhkosti, životospráva, kouření a pracovní návyky. V současné době není znám práh vibrací a doba expozice, které mohou vést ke vzniku Raynaudova syndromu. Z tohoto důvodu ve vlastním zájmu omezte expozici vibracím dodržováním několika základních pravidel:
a) Pokud je zima, teple se oblékněte. Při práci s nářadím noste ochranné rukavice, aby byly ruce a zápěstí v teple. Chlad je pravděpodobně jedním z nejdůležitějších faktorů vzniku Raynaudovy choroby.
b) Po práci s nářadím si trochu zacvičte, tím se stimuluje krevní oběh.
c) Při práci dělejte pravidelné přestávky a omezte každodenní dobu expozice vibracím.
Pokud trpíte některým z uvedených příznaků, nářadí v žádném případě nepoužívejte a konzultujte lékaře.
■ Benzín míchejte a skladujte v nádobě určené ke skladování benzínu (kanystr).
Nářadí udržujte v dobrém stavu, pravidelně kontrolujte, zda jsou všechny díly řádně utažené. Pokud dojde k poškození některého dílu nářadí, díl nechte okamžitě vyměnit.

Čeština

OBECNÉ BEZPEČNOSTNÍ POKYNY

• Benzín míchejte a přelévejte na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. Stopy po rozlítém benzínu rychle utřete. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže.
  ■ Vypněte motor a počkejte, dokud motor nevychladne. Pak teprve doplňte nádrž benzínem nebo nářadí uklidťe.
  ■ Před transportem nářadí v autě počkejte, dokud motor nářadí nevychladne. Pak vyprázdněte benzínovou nádrž nářadí a nářadí pevně uchyťte, aby se při převozu nehýbalo.

BEZPEČNOSTNÍ POKYNY PRO PRÁCI SE STRUNOVOU SEKAČKOU

■ Pokud je struna popraskaná nebo jinak poškozená, vyměňte ji za novou. Než uvedete nářadí do provozu, zkontrolujte, zda je struna správně upevněna. Nedodržení tohoto pokynu může způsobit vážné zranění.
■ Zkontrolujte, zda jsou všechny bezpečnostní prvky nářadí (řemeny, deflektory a rukojeti) správně instalovány a upevněny.
■ Při výměně řezné struny používejte pouze originální řezné struny doporučené výrobcem. Nepoužívejte řádný jiný řezný nástroj.
Nářadí nikdy nepoužívejte, pokud příslušenství pro stranový výhoz trávy není nasazeno nebo pokud není v dobrém provozním stavu.
■ Strunovou sekačku držte při práci oběma rukama za obě dvě rukojeti. Při práci nezdvihejte sekací hlavu nad úroveň Vašeho těla. Nesnažte se nikdy sekat, pokud je strunová hlava více než 76 cm nad zemí.

SPECIFICKÉ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S KŘOVINOŘEZEM A POUŽÍVÁNÍ ŘEZNÉHO KOTOUČE

■ Po vypnutí motoru nechte kotouč otáčet v husté trávě nebo plevelu a počkejte, dokud se úplně nezastaví.
Křovinořez nepoužívejte, pokud není nasazen a upevněn kryt řezného kotouče nebo pokud tento kryt není v dobrém stavu.
■ Při nasazování a snímání řezného kotouče pracujte v silných rukavicích.
■ Pokud nějaký předmět uvízne za kotouč, před jeho vyproštěním vypněte motor a odpojte kabel svíčky zapalování. Stejně postupujte i při výměně řezného kotouče.

■ Pokud se kotouč otáčí, nedotýkejte se ho a ani se ho nesnažte zastavovat rukou.
■ Po vypnutí motoru nebo při uvolnění spouštěče se řezný kotouč ještě chvíli otáčí vlivem setrvačnosti a může způsobit velmi vážný úraz. Mějte nářadí pod kontrolou a počkejte, dokud se řezný kotouč nepřestane otáčet.
■ Pokud je řezný kotouč poškozen, je nutné ho vyměnit. Před každým použitím nářadí se přesvědčte, že je řezný kotouč správně nasazen a upevněn. Nedodržení tohoto pokynu může způsobit vážné zranění.
■ K výměně řezného kotouče křovinořezu používejte pouze třízubý kotouč. Nepoužívejte žádný jiný model kotouče.
■ Třízubé kotouče slouží pouze k sekání vzrostlého plevelu a bylinného podrostu. Nepoužívejte toto nářadí k jiným než k uvedeným účelům. Třízubé kotouče nikdy nepoužívejte k prořezávání keřů.
■ Buděte vždy opatrní při práci s nářadím, které je vybaveno kotoučem. Může dojít k náhlému vymrštění kotouče z dráhy sekání při nárazu kotouče na překážku, kterou nemůže přeříznout. Tato situace může vést k náhlému krátkodobému zastavení kotouče a k vymrštění nářadí daleko od místa kolize s překážkou. Tato reakce může být dost prudká a uživatel může ztratit kontrolu nad nářadím. K vymrštění kotouče může dojít v případě, kdy kotouč narazí na překážku, zablokuje se nebo se zkroutí. K vymrštění kotouče může dojít zejména v nepřehledných místech, kde není dobře vidět do místa sekání. Abyste pracovali vždy bezpečně a pohodlně, vzrostlý plevel sekejte pohybem zprava doleva. Pokud se v dráze sekání nachází překážka, např. kus dřeva, bočním pohybem se omezí efekt vymrštění kotouče z dráhy sekání.
■ Nikdy nesekejte rostliny s průměrem stvolu nad 13 mm.
■ Při práci s křovinořezem vždy používejte bezpečnostní popruh a upravte jeho délku tak, abyste pracovali pohodlně. Nářadí držte při práci oběma rukama za obě dvě rukojeti. Řezný kotouč udržujte v dostatečné vzdálenosti od těla a nikdy nepracujte nad úrovní Vaší výšky. Při práci nesmí být Řezný kotouč křovinořezu více než 76 cm nad zemí.
- Před uskladněním nářadí nebo před jeho transportem nasadťe na kotouč ochranný kryt. Před používáním nářadí je nutné ochranný kryt z kotouče odstranit. Pokud byste zapomněli ochranný kryt sundat, mohlo by dojít k jejímu vymrštění při zapnutí nářadí.

Čeština

TECHNICKÉ ÚDAJE

Hmotnost
- bez paliva a bezřezacího systému	7,52 kg
- včetně paliva ařezacího systému	7,87 kg
- bez benzínové směsi,včetně strunové hlavy	7,72 kg
Kapacita nádrže	1230 cm ^3
Pracovní záběr	415 mm
Objem motoru
RBC-52SB	51,7 cm ^3
RBC-40SB	40 cm ^3
Max. výkon motoru(v souladu s normou ISO 8893)
RBC-52SB	1,4 kW / 1,9 HP
RBC-40SB	1,27 kW / 1,7 HP
Maximální rychlost	10 000 ot./min
Výkon motoru při maximálníchotáčkách	12 500 ot./min
Volnoběžné otáčky	2 250-2 750 ot./min.
Spotřeba paliva(v souladu s ISO 8893)
při maximálním výkonu motoru	0,85 kg/h
Specifická spotřeba paliva(v souladu s ISO 8893)
při maximálním výkonu motoru	0,45 kg/h
Úroveň vibrací při volnoběhu
- Levá rukojeť	7,3 m/s ^2
- Pravá rukojeť	7,5 m/s ^2
Úroveň vibrací
při maximálních otáčkách
- Levá rukojeť	7,2 m/s ^2
- Pravá rukojeť	7,5 m/s ^2
Úroveň akustického tlaku(v souladu s EN ISO 11806:1997,ISO 7917:1987)	102 dBA
Hladina akustického výkonu(podle ISO 10884)	115 dBpA

POPIS

1. Šestihranný imbusový klíč M6
2. Otvor v krytu pohonu
3. Otvor v horní přírubové podložce
4. Horní příruba (horní přírubová podložka)
5. Dolní příruba (podložka se čtyřmi otvory)
6. Vyžínací kotouč
7. Talířová podložka
8. Podložka
9. Pojistná matice vyžínacího kotouče
10. Kryt pohonu

11. Klíč na svíčky

12. Strunová hlava

13. Hnací hřídel
14. Ochranný kryt - stranový výhoz trávy
15. Šroub v ochranném krytu - stranového výhozu trávy
16. Blokovací západky
17. Drážka
18. Rukojeť
19. Držák rukojeti
20. Horní trubka násady
21. Akcelerační páčka
22. Horní upínka přední rukojeti
23. Karabinka
24. Bezpečnostní popruh
25. Jazýček pro rychlé odepnutí popruhu
26. Šroubovací podpěra
27. Oblast sekání s maximální účinností
28. Nebezpečná oblast sekání
29. Spínač/vypínač
30. Balónek pro vstřikování paliva
31. Páčka sytiče
32. Ochranný kryt kotouče
33. Filtr

MONTÁŽ

RUKOJEŤ (obr. 2)

■ Nasad'te hlavní rukojeť do dolního držáku připevněného na trubku náhonu (20).
Poznámka: Akcelerační tlačítko musí být po pravé straně uživatele nářadí.
■ Položte horní upínací svorku a dotáhněte čtyři šrouby M5 x 25.
■ Upravte polohu rukojeti tak, abyste pracovali v pohodlné poloze, ve které budete mít nářadí pod kontrolou.

UPEVNĚNÍ BEZPEČNOSTNÍHO POPRUHU (obr. 3)

■ Zavěšte karabinku (23) bezpečnostního popruhu na závěsný háček (24) nacházející se v horní části trubky pohonu.
■ Upravte polohu závěsného háčku na trubce, aby bylo možné upevnit popruh tak, abyste pracovali v pohodlně a stabilní poloze, tj. kotouč nebo strunová hlava musí být cca 10 až 30 cm nad zemí.
Poznámka: Pokud chcete rychle sundat bezpečnostní popruh z nářadí, zatáhněte prudce za jazýček pro rychlé sundání bezpečnostního popruhu (25).

MONTÁŽ STRANOVÉHO VÝHOZU TRÁVY NEBO OCHRANNÉHO KRYTU KOTOUČE (obr. 4)

Čeština

MONTÁŽ

Poznámka: Jakmile přestavíte křovinořez na strunovou sekačku nebo naopak, zkontrolujte, zda je na nářadí instalován odpovídající ochranný prvek (kryt řezného kotouče/stranový výhoz trávy).

MONTÁŽ OCHRANNÉHO KRYTU KOTOUČE (obr. 5)

■ Připevněte ochranný kryt k upevňovacímu držáku (26), zasuňte čtyři šrouby (M5x16) ze spodní strany krytu přes upínací plíšek do upevňovacího držáku.
■ Pevně utáhněte všechny čtyři šrouby pomocí dodaného šroubováku.

Poznámka: Pokud používáte strunovou hlavu (12), stranový výhoz musí být přišroubován k ochrannému krytu kotouče.

MONTÁŽ STRANOVÉHO VÝHOZU TRÁVY (obr. 15)

■ Nasadte deflektor na stranový výhoz trávy (14) na kryt kotouče a zasuňte dva blokovací pojistky - "jazýčky" (16) do dvou zářezů (17).
■ Pevně utáhněte šrouby pomocí dodaného šroubováku.

UPOZORNĚNÍ

Před seřizováním a výměnou žací hlavy vždy vypněte motor a odpojte kabel svíčky zapalování. Omezíte tak riziko vážného úrazu.

PŘESTAVENÍ KŘOVINOŘEZU NA STRUNOVOU SEKAČKU

SEJMUTÍ VYŽÍNACÍHO KOTOUČE (obr. 7)

■ Zasuňte šestihranný imbusový klíč M6 (1) do otvoru v krytu pohonu (2) a do otvoru v horní přírubové podložce (3). Odšroubujte utahovací matici kotouče (9) doprava pomocí klíče na svíčky a sundejte matici.
■ Sejměte podložku (8), talířovou podložku (5), vnitřní přírubu (6), kotouč a vnější přírubu (4). Odložte vnější a vnitřní přírubu stranou, budete je potřebovat při montáži strunové hlavy.
- Nasadte deflektor pro stranový výhoz trávy (14) na kryt vyžínacího kotouče a zasuňte dvě blokační pojistky - "jazýčky" do připravených zářezů. Pak utáhněte šroub deflektoru stranového výhozu trávy pomocí šroubováku na klíči na zapalovací svíčky.
Poznámka: Uložte pečlivě všechny prvky křovinořezu pro budoucí použití.

NASAZENÍ STRUNOVÉ HLAVY (obr. 6)

■ Nasadte horní a dolní přírubu na hřídel tak, aby obě

příruby do sebe správně zapadly.

Zasuňte šestihranný imbusový klíč do otvoru v krytu pohonu a do zářezu v horní přírubě. Nasadťe nejužší stranu tyče se závity (13) na hřídel pohonu a otočte jí doleva. Pevně utáhněte.
■ Ponechejte blokační hřídel v otvoru krytu pohonu a v otvoru horní příruby a nasadťe strunovou hlavu (12) na nejširší část tyče pohonu a otočte doprava. Pevně utáhněte.

PŘESTAVENÍ STRUNOVÉ SEKAČKY NA KŘOVINOŘEZ

SUNDÁNÍ STRUNOVÉ HLAVY (obr. 6)

■ Zasuňte šestihranný imbusový klíč do otvoru v krytu pohonu a do otvoru v horní přírubové podložce. Sundejte strunovou hlavu otočením doprava.
■ Ponechejte imbusový klíč na místě, otočte závitovou tyčí pohonu doprava a vytáhněte ji.
■ Sundejte dolní přírubu (talířovou podložku) a horní přírubovou podložku. Dejte je stranou, budete je potřebovat při montáži vyžínacího kotouče při přestavbě na křovinořez.
Povolte šroub deflektoru pro stranový výhoz trávy. Sundejte deflektor pro stranový výhoz trávy stisknutím dvou blokačních jazýčků, současně zatáhněte za toto příslušenství směrem dolů, aby se stranový výhoz trávy oddálil od krytu kotouče.
Poznámka: Strunovou hlavu a deflektor pro strunový výhoz trávy pečlivě uschovejte pro další použití.

NASAZENÍ VYŽÍNACÍHO KOTOUČE (obr. 7)

■ Nasad'te horní přírubovou podložku na hřídel pohonu tak, aby dobře zapadla do krytu pohonu.
■ Nasad'te kotouč a vycentrujte ho na horní přírubě tak, aby dobře dosedl.
■ Nasad'te dolní přírubu (talířovou podložku) na hřídel, vyhloubenou stranou směrem k vyžínacímu kotouči.
■ Pak nasadte talířovou podložku a nakonec druhou podložku.
■ Nasadte pojistnou matici vypínacího kotouče a utáhněte ji otočením doleva. Nasadte matici kotouče otáčením doleva. Zasuňte šestihranný klíč M6 do otvoru v krytu pohonu a do otvoru v horní přírubové podložce. Utáhněte pojistnou matici vyžinacího kotouče širší stranou klíče na zapalovací svíčky.

Čeština

POUŽÍVÁNÍ NÁŘADÍ

Přečtěte si pozorně návod k obsluze a dodržujte veškeré bezpečnostní pokyny a upozornění.

Při práci používejte ochranné brýle a sluchovou ochranu.

Přihlížející osoby, zejména děti a zvířata, musí být ve vzdálenosti minimálně 15 metrů od místa sekání.

■ Při manipulaci s palivem bud'te velmi opatrní: jde o snadno zápalnou látku.
■ Benzín míchejte a přelévejte vždy na vzduchu, v bezpečné vzdálenosti od zdrojů jiskření a otevřeného ohně. Nevdechujte benzínové výpary.
■ Vyvarujte se přímého kontaktu s benzínem nebo olejem.
■ Dávejte pozor, aby nedošlo k vystříknutí benzínu nebo oleje do očí. Při vniknutí benzínu nebo oleje do očí, oči okamžitě důkladně vypláchněte čistou vodou. Pokud je oční sliznice podrážděná, vyhledejte okamžitě lékaře.
■ Stopy po rozlitém benzínu rychle utřete.

BENZÍNOVÁ SMĚS

■ Toto zahradní nářadí je vybaveno dvoudobým motorem, který ke svému provozu potřebuje benzínovou směs a syntetický olej pro dvoudobé motory. Smíchejte bezolovnatý benzín a syntetický olej pro dvoudobé motory v čisté nádobě, která odpovídá bezpečnostním předpisům.
■ Motor používá bezolovnatý benzín pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo více.
■ Používejte pouze syntetický olej pro dvoudobé motory. Tyto směsi jsou určeny pro motorky a motorová kola.
■ Nepoužívejte míchané benzínové směsi s olejem, které jsou k dostání v benzínových čerpacích stanicích. Tyto směsi jsou určeny pro motorky a motorová kola.
■ Smíchejte benzín a syntetický olej pro dvoudobé motory v poměru 30:1.
■ Před doplněním paliva do nádrže palivovou směs dobře promíchejte.
■ Připravte palivovou směs v malém množství: Nepřipravujte palivovou směs na delší období než

1 měsíc. Doporučuje se používat syntetický olej pro dvoudobé motory se stabilizační přísadou.

■ Vyčistěte nádrž kolem uzávěru, aby nedošlo ke kontaminaci paliva.
■ Pomalu odšroubujte uzávěr palivové nádrže, aby došlo k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru.
■ Pomalu a opatrně nalijte palivo do nádrže, dávejte pozor, abyste palivo nerozlili.
■ Než uzávěr nádrže opět zašroubujete, vyčistěte těsnění a zkontrolujte, zda je v dobrém stavu.
■ Nasad'te uzávěr a pevně ho utáhněte. Stopy po rozlitém benzínu rychle utřete. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže.

Poznámka: Při prvním použití nářadí je zcela normální, že se z motoru kouří. Někdy se z motoru kouří i při dalším použití.

UPOZORNĚNÍ

Před plněním nádrže vždy vypněte motor nářadí. Nikdy nedolívejte palivo do nádrže, pokud je motor nářadí zapnutý nebo pokud je ještě horký. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzín do nádrže. Nekuřte!

Držte pravou rukojeť sekačky pravou rukou a levou rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. Strunovou sekačku držte tak, abyste pracovali pohodlně. Pravá rukojeť by měla být zhruba na úrovni stehen.

Sekačku vždy používejte na plný pracovní režim. Vysokou trávu sekejte ze shora dolů, aby se tráva nemohla namotat kolem trubky pohonu (nosné tyče) nebo do strunové hlavy. To by způsobilo přehřívání motoru. Pokud se tráva zamotá kolem strunové hlavy, vypněte motor, odpojte kabel svíčky zapalování a odstraňte všechnu trávu ze sekací hlavy. Při dlouhodobém používání sekačky na střední pracovní režim by docházelo k úniku oleje z výfuku.

Čeština

POUŽÍVÁNÍ NÁŘADÍ

DOPORUČENÍ PŘI SEKÁNÍ (obr. 9)

■ Sekačku nakloňte směrem k místu, na kterém sekáte trávu - viz oblast sekání s maximální účinností (27).
- Při nesprávném naklonění strunové sekačky může být sekání nebezpečné - viz nebezpečná oblast sekání (28).
■ Vlastní sekání je prováděno na koncích řezné struny: neponořujte proto strunovou hlavu do vysoké trávy.
■ Při kolizi s ostnatým drátem, plotem, stěnami, chodníkem nebo dřevem dochází k rychlejšímu opotřebení řezné struny. Struna se může v některých případech i přetrhnout.
■ Vyhněte se stromům a keřům. Stromová kůra, profilové dřevěné lišty, palubky, tyčkové ploty se mohou poškodit při nárazu na řeznou strunu.

Držte pravou rukojeť křovinořezu pravou rukou a levou rukojeť levou rukou. Po celou dobu provozu držte nářadí pevně oběma rukama. Křovinořez držte tak, abyste pracovali pohodlně. Pravá rukojeť by měla být zhruba na úrovni stehen. Držte nářadí pevně oběma rukama a pracujte ve stabilní poloze. Při nečekaném vymrštění kotouče tak neztratíte rovnováhu.

Upravte délku popruhu, abyste pracovali pohodlně. Bezpečnostní popruh je navržený tak, aby kotouč byl v dostatečné vzdálenosti od těla uživatele.

Buďte vždy opatrní při práci s nářadím, které je vybaveno kotoučem. Může dojít k náhlému vymrštění kotouče z dráhy sekání při nárazu kotouče na překážku, kterou nemůže přeříznout. Tato situace může vést k náhlému krátkodobému zastavení kotouče a k vymrštění nářadí daleko od místa kolize s překážkou. Tato reakce může být dost prudká a uživatel může ztratit kontrolu nad nářadím. K vymrštění kotouče může dojít v případě, kdy kotouč narazí na překážku, zablokuje se nebo se zkroutí. K vymrštění kotouče může dojít zejména v nepřehledných místech, kde není dobře vidět do místa sekání. Abyste pracovali vždy bezpečně a pohodlně, vzrostlý plevel sekejte pohybem zprava doleva. Pokud se v dráze sekání nachází překážka, např. kus dřeva, bočním pohybem se omezí efekt vymrštění kotouče z dráhy sekání.

TŘÍZUBÝ KOTOUČ

Třízubé kotouče slouží pouze k sekání vzrostlého plevelu a bylinného podrostu. Jakmile je kotouč tupý, můžete ho otočit a v práci pokračovat. Třízubý kotouč neostřete.

RADY PŘI SEKÁNÍ KOTOUČEM

UPOZORNĚNÍ

Při práci s kotoučem buďte velmi opatrní. Přečtěte si Specifické bezpečnostní pokyny pro práci s křovinořezem a používání řezného kotouče, které jsou uvedeny v tomto návodu.

■ Při práci vždy držte nářadí oběma rukama. Jen tak budete moci využívat všechny funkční možnosti tohoto nářadí.
- Držte nářadí pevně a pracujte ve stabilní poloze. Při nečekaném vymrštění kotouče tak neztratíte rovnováhu.
■ Dobře si prohlédněte terén, ve kterém chcete křovinořez použít, a odstraňte veškeré překážky, jako např. střepy, kameny, kusy betonu, mříže, kabely, naskládané dřevo, kovový materiál apod.
Nikdy křovinořez nepoužívejte k řezání porostu podél cest, tyčkových plotů, pevných tyčí, budov a ostatních fixních objektů.
■ Pokud dojde ke kolizi řezného kotouče s pevnou překážkou, kotouč již dále nepoužívejte, dokud nezkontrolujete, že kotouč nebyl nárazem nijak poškozen. Nikdy nepoužívejte poškozený kotouč.
■ Při práci s křovinořezem vykonávejte široký boční pohyb zprava doleva.

ZAPNUTÍ / VYPNUTÍ NÁŘADÍ (obr. 12; obr. 16)

UPOZORNĚNÍ

Nářadí neuvádějte do provozu v uzavřené nebo nedostatečně větrané místnosti: unikající výfukové plyny mohou být smrtelné.

SPOUŠTĚNÍ NÁŘADÍ ZA STUDENA

■ Položte strunovou sekačku na uklizenou plochu. Motor nastartujete přepnutím spouštěče nářadí (29) do polohy "1" (zapnuto).
■ Stiskněte 5krát balónek na vstřikování paliva (30).
Poznámka: Nestiskujte akcelerační tlačítko (21), dokud motor ještě nenastartoval. Zabránili byste tak správnému uvedení nářadí do provozu.
■ Posunutím páčky (31) nahoru zavřete sytič (N).
■ Zatáhněte za startovací lanko - rukojeť startéru a počkejte, dokud motor nenaskočí.
■ Posunutím páčky dolů otevřete sytič (III).
■ Než začnete nářadí používat, nechte motor několik minut zahřát.

Čeština

POUŽÍVÁNÍ NÁŘADÍ

SPOUŠTĚNÍ NÁŘADÍ ZA TEPLA

■ Položte strunovou sekačku na uklizenou plochu. Motor nastartujete přepnutím spouštěče nářadí do polohy "I" (zapnuto).
■ Páčka sytiče by již měla být v otevřené poloze (III). Zatáhněte za hnací část spouštěče a počkejte, dokud motor nenaskočí.

VYPNUTÍ MOTORU

Motor nářadí se vypíná nastavením spouštěče do polohy "O".

ÚDRŽBA

UPOZORNĚNÍ

K údržbě nářadí používejte pouze originální díly, příslušenství a nástroje. Při nedodržení tohoto pokynu nemusí být nářadí plně funkcní, navíc se vystavujete nebezpečí těžkého úrazu. Při použití jiných než originálních značkových dílů dodaných výrobcem zaniká záruka.

Nepoužívejte žací hlavu, pokud motor pracuje na volnoběh. V případě nedodržení tohoto pokynu je nezbytné seřídit spojku a nechat nářadí opravit kvalifikovaným technikem.
■ Kromě seřízení a oprav uvedených v tomto návodu neprovádějte žádná další seřizování a opravy. Provedení ostatních zásahů na nářadí svěřte nejbližšímu servisnímu středisku výrobků Ryobi.
■ Nesprávná údržba nářadí může způsobit usazování karbonu, které může být přičinou snížené výkonnosti nářadí a vést k vytékání černých olejovitých zbytků z výfuku.
■ Zkontrolujte, zda jsou všechny bezpečnostní prvky nářadí (řemeny, deflektory a rukojeti) správně instalovány a upevněny. Zabráníte tak vážnému úrazu.

VÝMĚNA STRUNY

■ Používejte pouze strunu o průměru 2,7 mm.
■ Vypněte motor a odpojte kabel zapalovací svíčky. Držte strunovou hlavu a odšroubujte ji z nářadí otáčením doprava.
■ Stiskněte tlačítko na strunové hlavě a vytáhněte strunu ven.
■ Stiskněte tlačítko a protáhněte novou strunu očkem v sekací hlavě.

VÝMĚNA ŘEZNÉHO KOTOUČE (obr. 13)

Jakmile křovinořez nepoužíváte, vždy nasad'te ochranný kryt kotouče (32). Při manipulaci s kotoučem vždy noste ochranné rukavice a bud'te velmi opatrní.

Poznámka: Před používáním nářadí je nutné ochranný kryt kotouče odstranit. Pokud byste zapomněli ochranný kryt sundat, mohlo by dojít k jejímu vymrštění při zapnutí nářadí.

ČIŠTĚNÍ VÝFUKOVÉHO OTVORU VÝFUKU

V závislosti na použitém typu paliva, typu a množství použitého oleje a na provozních podmínkách může dojít k zanesení výfukového otvoru a výfuku karbonem. Pokud dojde ke snížení pracovního výkonu nářadí, nechte nářadí vyčistit kvalifikovaným odborníkem.

VÝMĚNA A ČIŠTĚNÍ VZDUCHOVÉHO FILTRU (obr. 14)

Vzduchový filtr je nutné udržovat čistý, jen tak je zaručena účinnost a optimální životnost tohoto zahradního nářadí.

• Odšroubujte šroub na krytu vzduchového filtru a sundejte kryt.
  ■ Vyjměte upínací desku v kazetě vzduchového filtru.
  ■ Vyndejte filtr (33) a umyjte ho v teplé mýdlové vodě. Opláchněte ho a nechte zcela uschnout. Pro zvýšení účinnosti nářadí, vyměňujte filtr jednou ročně.
  ■ Vratte filtr zpět na místo.
  ■ Vraťte upínací desku na místo.
  ■ Vraťte kryt vzduchového filtru na místo a utáhněte šroub.

UZÁVĚR PALIVOVÉ NÁDRŽE

UPOZORNĚNÍ

Netěsnící uzávěr palivové nádrže může zapříčinit požár, a proto je třeba ho bez odkladu vyměnit.

Uzávěr palivové nádrže je složen z filtru a zpětné klapky. Ani jeden z těchto prvků nelze opravovat. Zanesený filtr brání správnému provozu nářadí. Pokud motor pracuje lépe, když je uzávěr palivové nádrže mírně povolený, je možné, že je vratná klapka vadná nebo že je filtr znečištěný. V případě potřeby vyměňte uzávěr palivové nádrže.

ZAPALOVACÍ SVÍČKA

Zapalovací svíčka ve strunové sekačce/vyžínači je modelu TORCH L7RTC se vzdáleností mezi elektrodami 0,6 - 0,7 mm. Zapalovací svíčku vyměňujte jednou ročně, vždy za stejný model svíčky.

Čeština

ÚDRŽBA

USKLADNĚNÍ NÁŘADÍ (NA OBDOBÍ DÉLE NEŽ 1 MĚSÍC)

■ Vylijte palivo z nádrže do kanystru nebo do jiné nádoby, ve které lze uchovávat benzín. Zapněte motor a nechte ho běžet, dokud se sám nevypne pro nedostatek paliva.
■ Strunovou sekačku pečlivě vyčistěte. Nářadí vždy uskladněte na suchém, dobře větraném místě, mimo dosah dětí. Nářadí neuskladňujte v blízkosti žíravých látek, jako například v blízkosti zahrádkářských nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací.
■ Před uskladněním nářadí nebo před jeho transportem nasadťe na kotouč ochranný kryt.
■ Seznamte se s normami ISO a národními předpisy týkajícími se skladování a manipulace s palivem. Zbylé palivo můžete použít pro jiné nářadí vybavené dvoudobým motorem.

Čeština

PROBLÉMY A JEJICH ŘEŠENÍ

POKUD NABÍZENÁ ŘEŠENÍ NEUMOŽNÍ PROBLÉM ODSTRANIT, OBRAŤTE SE NA NĚKTERÉ Z AUTORIZOVANÝCH SERVISNÍCH STŘEDISEK RYOBI.

PROBLÉM	MOŽNÁ PŘÍČINA	ŘEŠENÍ
Nelze spustit motor.	1. Chybí jiskření.2. V nádrži není palivo.3. Motor je zaplaven palivem.4. Za hnací část spouštěče lze tahat jen obtižně, ve srovnání s novým nářadím.	1. Provedte zkoušku zapalovací svíčky.Nasaďte víko zapalovací svíčky a dejte svíčku na kovový válec. Zatáhněte za hnací část spouštěče a dívejte se, zda dojde k jiskření. Pokud k jiskření nedojde, provedte test s jinou zapalovací svíčkou.2. Stiskněte hruškový balónek tolikrát, dokud se nenaplní palivem. Pokud se hruškový balónek nenaplní palivem, oběhový systém paliva je ucpaný. Obraťte se na servisní opravnu. Pokud se hruškový balónek naplní palivem, možná je zaplavený motor (viz následující odstavec).3. Demontujte zapalovací svíčku a obraťte strunovou sekačku tak, aby otvor ve svíčce byl otočený směrem k zemi. Zkontrolujte, že je páčka sytiče v otevřené poloze (III) a zatáhněte za startovací lanko (startovací rukojeť) 10krát až 14krát. Tím se odčerpá z motoru přebytečné palivo. Vyčistěte zapalovací svíčku a vraťte ji na místo. Zamáčkněte blokační pojistku, zatáhněte tříkrát za startovací lanko, páčka sytiče musí být v otevřené poloze (III). Pokud nedojde k nastartování motoru, nastavte páčku sytiče (NJ) do zavřené polohy a dále postupujte podle pokynů uvedených v části “Zapínání a vypínání nářadi”. Pokud i přes provedené úkony se nepodaří motor nastartovat, provedte celý postup ještě jednou s novou zapalovací svíčkou.4. Obraťte se na servisní opravnu.
Motor nastartuje, ale nelze zvýšit otáčky motoru.	Je třeba seřídit karburátor.	Obraťte se na servisní opravnu.
Motor nedosáhne svého plného režimu a kouří se z něho.	1. Zkontrolujte palivovou směs.2. Je znečištěný vzduchový filtr.3. Je třeba seřídit karburátor.	1. Použijte čerstvě namíchanou palivovou směs obsahující správný poměr oleje pro dvoudobé motory.2. Vyčistěte vzduchový filtr. Přečtěte si informace uvedené v části "Výměna a čištění vzduchového filtru".3. Obraťte se na servisní opravnu.

Čeština

PROBLÉMY A JEJICH ŘEŠENÍ

PROBLÉM	MOŽNÁ PŘÍČINA	ŘEŠENÍ
Nastartování, chod a zrychlení motoru je normální, ale nelze udržet volnoběh.	Je třeba seřídit karburátor.	Obraťte se na servisní opravnu.
Kotouč se otáčí i při volnoběhu.	Je třeba seřídit karburátor.	Obraťte se na servisní opravnu.
Tráva se namotává na dolní část trubky pohonu a na řezací hlavu.Z výfuku vytéká olej.	1. Sekáte vysokou trávu přiliš nízko od země.2. Sekačku máte nastavenou na střední pracovní režim.1. Sekačku máte nastavenou na střední pracovní režim.2. Zkontrolujte palivovou směs.3. Je znečištěný vzduchový filtr.4. Je třeba seřídit karburátor.	1. Při sekání vysoké trávy je nutné sekat ze shora dolů.2. Sekačku používejte na plný pracovní režim.1. Sekačku používejte na plný pracovní režim.2. Použijte čerstvě namíchanou palivovou směs obsahující správný poměr oleje pro dvoudobé motory.3. Vyčistěte filtrový článek v souladu s informacemi uvedenými v části "Údržba".4. Obraťte se na servisní opravnu.

Русский

■ Vyčistite povrch okolo uzáveru, aby nedošlo ku kontaminácii paliva.
■ Pomaly odskrutkujte uzáver palivovej nádrže, aby došlo k uvoľneniu tlaku a aby sa palivo nerozlialo okolo uzáveru.
■ Pomaly a opatrne nalejte palivo do nádrže. Dávajte pozor, aby ste palivo nerozliali.
■ Predtým, ako uzáver znovu zaskrutkujete, vyčistite tesnenie a skontrolujte jeho stav.
- Ihned' nasad'te uzáver a pevne ho pritiahnite. Akýkol'vek rozliaty benzín ihned' utrite. Pred spustením motora sa postavte do vzdialenosti 9 m od miesta, kde ste nalievali benzín do nádrže.
Poznámka: Pri prvom použití náradia je úplne normálne, že sa z nového motora dymí.

UPOZORNENIE

Pred plnením nádrže vždy vypnite motor. Nikdy nedolievajte palivo do nádrže, pokial' je motor zapnutý alebo pokial' je ešte horúci. Pred spustením motora sa postavte do vzdialenost 9 m od miesta, kde ste nalievali benzín do nádrže. Nefajčite!

+ =

1 liter	+	33 ml	=
2 litre	+	67 ml	=
3 litre	+	100 ml	=
4 litre	+	133 ml	=
5 litrov	+	167 ml	=

POUŽÍVANIE STRUNOVEJ KOSAČKY (obr. 8)

Držte pravú rukovat kosačky pravou rukou a'avú rukovat favou rukou. Po celý čas obsluhy držte náradie pevne obidvomi rukami. Strunovú kosačku držte tak, aby sa vám pracovalo pohodlné - pravá rukovat by mala byt asi vo výške bedier.

■ Položte kosačku na rovnú a prázdnu plochu. Motor naštartujte stlačením spínača zapalovania do polohy "I".

Slovenčina

POUŽÍVANIE NÁRADIA

■ Používajte len strunu s priemerom 2,7mm.
■ Vypnite motor a odpojte kábel zapaľovacej sviečky. Držte vyžínaciu hlavu a odskrutkujte ju z náradia. Otáčajte smerom doprava.
■ Stlačte tlačidlo na vyžínacej hlave a vytiahnite strunu von.
■ Stlačte tlačidlo a prevlečte novú strunu cez očko na vyžínacej hlave.

CHRÁNIČ NOŽA (obr. 13)

Ked' nôž nepoužívate, vždy nasad'te naň chránič noža (32). Pri manipulácii s nožom noste rukavice a bud'te opatrní.

Na tento výrobek značky Ryobi se poskytuje záruka po dobu 24 (dvaceti čtyř) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly.

Záruka se nevztahuje na poškození výrobku způsobené jeho běžným opotřebením, nesprávným nebo neschvaleným použiváním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se plně vztahují i na příslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod.

V případě provozních problémů u výrobku v záruce kontaktuje nejbližší autorizovanou servisní opravnu výrobků Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem.

Tato záruka nevylučuje případná další Vaše spotřebitelská práva týkající se výrobních závad, v souladu s platnými legislativními předpisy.

RU

ГАРАНТИЯ – УСЛОВИЯ

Prohläšujeme na svou odpovědnost, že výrobek, na který se vztahuje toto prohlášení, je v souladu s požadavky bezpečnosti a ochrany zdraví při práci směrnice pro strojní zařízení (98/37/ES) a dalších závazných směrnic, jako např. směrnice 89/336/EHS o elektromagnetické kompatibilité a směrnic 2000/14/ES (hluk zařízení použitych ve venkovním prostoru) (sblížování právních předpisů týkajících se stanovení hlukových emisi stavebních zařízení a vybavení).

Prohlašujeme, že tento výrobek je v souladu s požadavky směrnice 2000/14/ES.

Naměřená úroveň akustického výkonu: 110 dB

(A)

Úroveň akustického výkonu zaručená výrobcem: 115 dB

(A)

Datum vydání: 12 / 2006

Příslušná technická dokumentace je uložena u společnosti Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong.

Prohlášení o shodě bylo vypracováno v dubnu 2006 společností Homelite Far East Co., Ltd.

RU

Izmerjen nivo jakosti zvoka: 110

dB (A)

Zajamčen nivo jakosti zvoka: 115

dB (A)

Datum izdaje: 12 /

2006

Tehnično dokumentacijo hrani podjetje Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Izdano v aprilu 2006 s strani Homelite Far East Co., Ltd.

HR

DEKLARACIJA O USKLAĐENOSTI CE

Nameraná hladina akustického výkonu:	110 dB (A)
Zaručená úroveň akustického výkonu:	115 dB (A)
Dátum vydania:	12 / 2006
