MANUALE UTENTE RBC52FSB, RBC52SB RYOBI

CARBURANTE Y LLENADO DEL DEPÓSITO

MANIPULAR EL CARBURANTE CON TODA SEGURIDAD

Importante: Alcuni dei simboli rappresentati di seguito possono comparire sul proprio apparecchio. Imparare a riconoscerli e memorizzarne il significato. Una corretta interpretazione di questi simboli consentirà all'operatore di utilizzare l'apparecchio con maggiore sicurezza e in modo adeguato.

SIMBOLI	DENOMINAZIONE	SIGNIFICATO
[86C7]	Simbolo di allarme in materia di sicurezza	Indica un pericolo, un'avvertenza o una condizione di attenzione. Significa: Attenzione, è in gioco la sicurezza personale!!!
[6430]	Leggere con attenzione il manuale d'uso	Il manuale d'uso comprende particolari avvertenze destinate ad attirare l'attenzione dell'operatore su potenziali rischi, nonché informazioni relative al funzionamento e alla manutenzione dell'apparecchio. Per utilizzare l'apparecchio in totale sicurezza e in modo ottimale, leggere attentamente il presente manuale.
[06H2]	Indossare occhiali di protezione e dispositivi di protezione uditiva	Durante l'uso di questo apparecchio, indossare occhiali di protezione e dispositivi di protezione uditiva.
	Indossare un casco	Indossare un casco, nel caso in cui vi sia pericolo di caduta di oggetti.
	Tenere distanti le persone estranee	Mantenere le persone estranee ad una distanza di almeno 15 m dall'area di taglio.
	Rimbalzi	Pericolo di rimbalzi.
	Lama a 3 denti	Questo apparecchio funziona come decespugliatore grazie ad una lama a 3 denti, opportunamente studiata per tagliare erbe infestanti e piante tenere.
	Non utilizzare lame per seghe circolari	Questo apparecchio non consente l'utilizzo di lame per seghe circolari.
	Velocità di rotazione (giri/min.)	Senso di rotazione e velocità massima del dispositivo di taglio in uscita dall'albero.
	Stivali	Durante l'uso di questo apparecchio, indossare calzature di sicurezza antiscivolo.
	Guanti	Indossare guanti da lavoro spessi a massima aderenza.
	Divieto di fumare	Non fumare durante le operazioni di miscelazione del carburante o di riempimento del serbatoio.
[4TBY]	Benzina	Utilizzare benzina senza piombo per autovetture con numero di ottano almeno pari a 87 ([R+M]/2).
[H6CB]	Olio	Utilizzare un olio di sintesi per 2 tempi per motori con raffreddamento ad aria.

Italiano

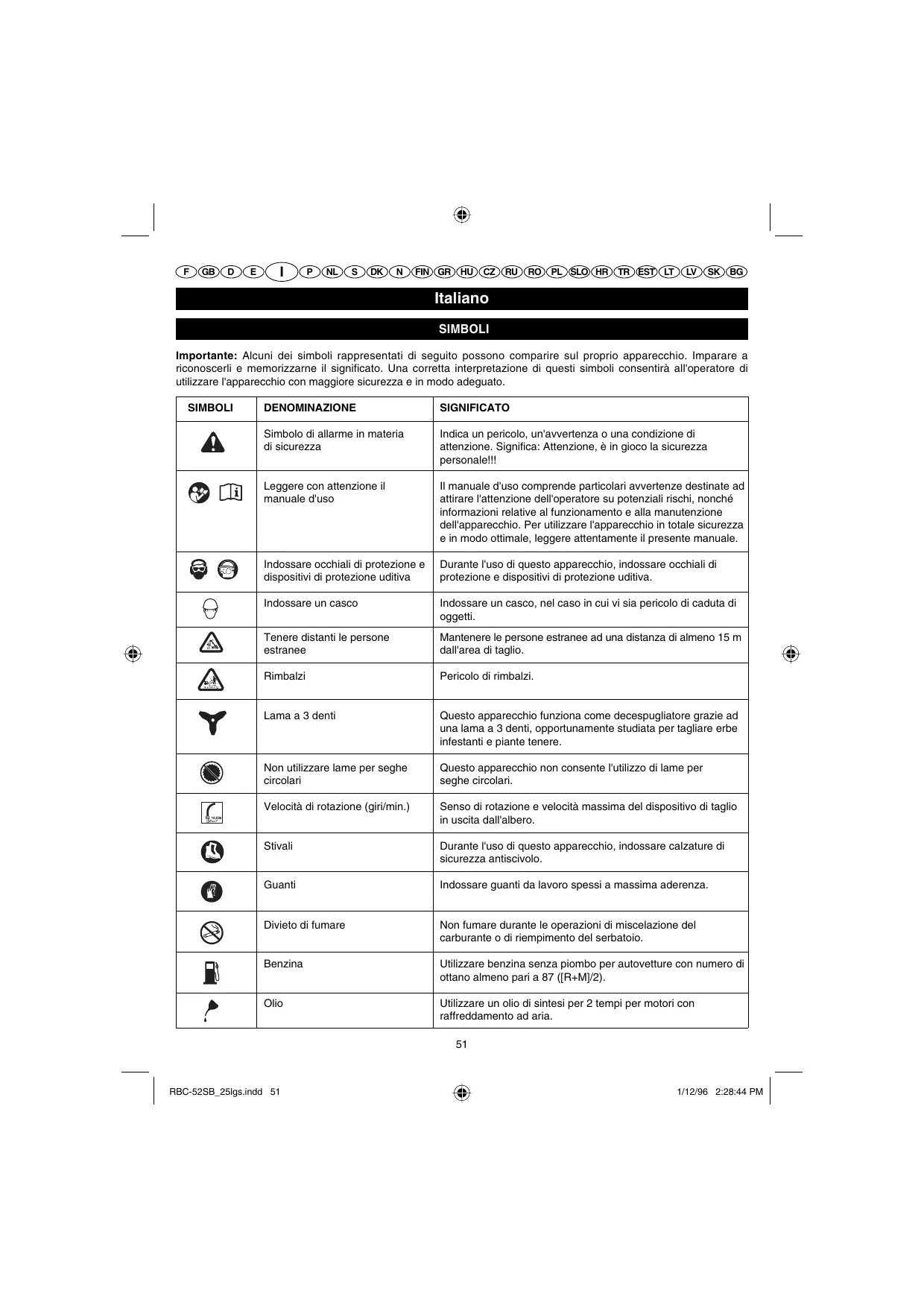

SIMBOLI

Importante: Alcuni dei simboli rappresentati di seguito possono comparire sul proprio apparecchio. Imparare a riconoscerli e memorizzarne il significato. Una corretta interpretazione di questi simboli consentirà all'operatore di utilizzare l'apparecchio con maggiore sicurezza e in modo adeguato.

SIMBOLI	DENOMINAZIONE	SIGNIFICATO
	Miscela benzina + olio	Mescolare bene il carburante prima di ogni riempimento del serbatoio.
		Azionare 5 volte la peretta di innesco.
		Questo apparecchio è conforme a tutte le norme vigenti nel paese dell'UE in cui è stato acquistato.

Grazie per avere acquistato un prodotto Ryobi.

Questo tagliabordi/decespugliatore è stato progettato e realizzato in base agli elevati criteri e requisiti previsti da Ryobi, che lo rendono un apparecchio affidabile, facile da utilizzare e sicuro. Se la sua manutenzione viene eseguita correttamente, si disporrà per molti anni di un apparecchio resistente e dalle elevate prestazioni.

AVVERTENZA

Per ridurre i rischi di lesioni, è indispensabile leggere attentamente e comprendere il presente manuale d'uso.

AVVERTENZA

Non tentare di utilizzare l'apparecchio prima di avere letto attentamente e ben compreso tutte le istruzioni e le norme di sicurezza contenute nel presente manuale. La mancata osservanza di queste norme potrebbe provocare incidenti quali incendi, scosse elettriche o gravi lesioni fisiche. Conservare questo manuale e consultarlo regolarmente per lavorare in condizioni di massima sicurezza ed informare altri eventuali utilizzatori.

LEGGERE TUTTE LE ISTRUZIONI.

NORME DI SICUREZZA GENERALI

■ Per lavorare in condizioni di massima sicurezza, si raccomanda di leggere e comprendere tutte le istruzioni prima di utilizzare il tagliabordi/decespugliatore. Rispettare tutte le norme di sicurezza. La mancata osservanza delle norme di sicurezza illustrate di seguito può dare luogo a gravi lesioni fisiche.
■ Non consentire a bambini o a persone inesperte di

utilizzare questo apparecchio.

■ Non avviare mai né fare funzionare il motore in un ambiente chiuso o scarsamente aerato, in quanto i gas di scarico possono rivelarsi letali.
■ Prima di ogni impiego, liberare l'area di taglio. Togliere sassi, frammenti di vetro, chiodi, fili metallici, corde o altri oggetti che potrebbero essere scagliati o rimanere impigliati nella testina a filo o nella lama.
■ Durante l'uso di questo apparecchio, indossare occhiali di protezione e dispositivi di protezione uditiva.
- Indossare inoltre pantaloni lunghi e spessi, stivali e guanti. Non indossare indumenti ampi, pantaloni corti o gioielli e non lavorare mai a piedi nudi.
■ All'occorrenza, legare i capelli lunghi al di sopra delle spalle, onde evitare che rimangano impigliati negli organi in movimento.
■ Tenere i bambini, le persone estranee e gli animali ad almeno 15 m dal luogo in cui si lavora.
■ Non utilizzare l'apparecchio quando si è stanchi o ammalati, sotto l'effetto di alcool o di droghe oppure se si stanno assumendo medicinali.
■ Non utilizzare l'apparecchio se non vi è luce sufficiente per lavorare.
■ Mantenersi sempre in equilibrio. Rimanere bene in equilibrio sulle gambe e non distendere troppo lontano le braccia. In caso contrario, si potrebbe cadere o toccare componenti molto caldi.
■ Tenere il corpo a debita distanza dagli organi in movimento.
■ Non avvicinare le mani allo scarico o al cilindro del tagliabordi/decespugliatore, in quanto durante l'uso questi componenti raggiungono temperature molto elevate.

Italiano

NORME DI SICUREZZA GENERALI

■ Assicurarsi sempre di arrestare il motore e di scollegare il filo della candela prima di procedere ad interventi di regolazione o riparazione, tranne qualora si debba regolare il carburatore.
■ Prima di ogni utilizzo, ispezionare l'apparecchio per verificare che non presenti componenti allentati, perdite di carburante, ecc. Prima di utilizzare l'apparecchio, sostituire gli eventuali componenti danneggiati.
■ Prestare particolare attenzione, in quanto durante la regolazione del carburatore la testina a filo o la lama sono in rotazione.
In alcune persone, le vibrazioni subite durante l'uso di un apparecchio portatile possono dare origine al cosiddetto "fenomeno di Raynaud", i cui sintomi comprendono pizzicore, intorpidimento e perdita di colorazione delle dita, generalmente visibili in caso di esposizione al freddo. Sembra che questi sintomi siano favoriti da fattori ereditari, dall'esposizione al freddo e all'umidità, da alcuni regimi alimentari, dal fumo e da alcune abitudini lavorative. Allo stato attuale delle conoscenze, non è dato sapere qual è la quantità di vibrazioni o la durata di esposizione alle vibrazioni che può generare questa malattia. Per limitare l'esposizione alle vibrazioni, si raccomanda tuttavia di adottare alcune misure precauzionali, come ad esempio:
a) Indossare indumenti caldi quando fa freddo. Quando si utilizza l'apparecchio, indossare i guanti per conservare al caldo le mani e i polsi. Sembra infatti che il freddo sia uno dei principali fattori che favoriscono la comparsa del fenomeno di Raynaud.
b) Dopo ciascun impiego, fare qualche esercizio per stimolare la circolazione del sangue.
c) Fare pause regolari e limitare la propria esposizione quotidiana alle vibrazioni.
Qualora si soffrisse di uno dei sintomi elencati, interrompere immediatamente l'utilizzo dell'apparecchio e consultare un medico.
■ Assicurarsi di mantenere l'apparecchio in buono stato, verificando che i componenti siano adegua-tamente serrati e facendo sostituire eventuali componenti danneggiati.
■ Mescolare e conservare il carburante in una tanica destinata a contenere benzina.
■ Mescolare e versare il carburante in un ambiente all'aperto, lontano da eventuali scintille o fiamme. Assicurarsi di rimuovere le tracce di carburante eventualmente versato.

Prima di avviare il motore, allontanarsi di almeno 9 m dal luogo in cui si è provveduto al riempimento del serbatoio del carburante.

■ Arrestare il motore ed attendere che si sia raffreddato prima di riempirlo di carburante o di riporre l'apparecchio.
■ Prima di trasportare l'apparecchio su un veicolo, attendere che il motore si sia raffreddato, vuotare il serbatoio e bloccare l'apparecchio, onde evitare che si muova durante il trasporto.

NORME DI SICUREZZA SPECIFICHE PER I TAGLIABORDI

■ Sostituire la testina a filo qualora appaia incrinata, fessurata o danneggiata in qualsivoglia modo. Assicurarsi che la testina a filo sia correttamente montata e adeguatamente fissata. La mancata osservanza di questa norma potrebbe comportare gravi lesioni fisiche.
■ Assicurarsi che i dispositivi di protezione, le cinghie, i deflettori e le impugnature siano correttamente installati e adeguatamente fissati.
In caso di sostituzione del filo di taglio, utilizzare esclusivamente un filo raccomandato dal produttore. Non utilizzare altri dispositivi di taglio.
■ Non utilizzare mai l'apparecchio se il deflettore non è stato installato e non si presenta in buono stato.
- Durante l'uso, tenere saldamente il tagliabordi afferrandone entrambe le impugnature. Tenere la testina a filo al di sotto della propria cintura. Non tentare mai di eseguire un'operazione di taglio se la testina a filo si trova ad oltre 76 cm da terra.

NORME DI SICUREZZA SPECIFICHE PER I DECE-SPUGLIATORI E PER L'UTILIZZO DI UNA LAMA

■ Dopo avere arrestato il motore, mantenere la lama in rotazione nell'erba folta o tra le erbe infestanti sino a quando non cessa di ruotare.
Non utilizzare il decespugliatore se il paralama non è stato correttamente installato e fissato oppure se non è in buono stato.
■ Per effettuare l'installazione o la rimozione della lama, indossare un paio di guanti spessi.
■ Assicurarsi sempre di arrestare il motore e di scollegare il filo della candela prima di tentare di rimuovere oggetti incastratisi nella lama e prima di cambiare o rimuovere la lama stessa.
■ Non tentare di toccare la lama o di arrestarla quando è in rotazione.

Italiano

NORME DI SICUREZZA SPECIFICHE PER I DECE-SPUGLIATORI E PER L'UTILIZZO DI UNA LAMA

• Una lama che ruota per inerzia dopo l'arresto del motore o quando viene rilasciato il grilletto può causare gravi lesioni. Assicurarsi di mantenere il controllo dell'apparecchio sino a quando la lama non avrà completamente cessato di ruotare.
  ■ Sostituire una lama danneggiata. Prima di ogni impiego, assicurarsi che la lama sia stata correttamente installata e saldamente fissata. La mancata osservanza di questa norma potrebbe comportare gravi lesioni fisiche.
  In caso di sostituzione della lama, utilizzare esclusivamente una lama a 3 denti appositamente studiata per questo decespugliatore. Non utilizzare altri modelli di lame.
  ■ Le lame a 3 denti sono progettate per tagliare esclusivamente erbe infestanti e piante tenere. Non utilizzare questo apparecchio per altre applicazioni. Non utilizzare mai una lama a 3 denti per tagliare arboscelli.
  ■ Prestare particolare attenzione quando si utilizza questo apparecchio con una lama. Quando la lama entra a contatto con un elemento che non è in grado di tagliare, può verificarsi un contraccolpo. Questo contatto può provocare il brusco arresto della lama per un breve istante e scagliare improvvisamente l'apparecchio lontano dall'oggetto urtato. Questa reazione può rivelarsi sufficientemente violenta da portare l'operatore a perdere il controllo dell'apparecchio. Se la lama entra a contatto con un ostacolo, si blocca o si piega, può verificarsi un contraccolpo. Il contraccolpo può verificarsi con maggiore probabilità in una zona in cui è difficile vedere ciò che si sta tagliando. Per lavorare in buone condizioni e con la massima sicurezza, tagliare le erbe infestanti compiendo un movimento da destra verso sinistra. Se un oggetto o un pezzo di legno si trova in corrispondenza della traiettoria della lama, questo movimento laterale consente di ridurre l'effetto del contraccolpo.
  ■ Non tagliare mai elementi con diametro superiore a 13 mm.
• Durante l'uso del decespugliatore, servirsi sempre dell'imbragatura, regolandola in modo tale da sistemarla in una posizione di lavoro confortevole. Durante l'operazione di taglio, tenere saldamente l'apparecchio afferrandone entrambe le impugnature. Tenere la lama lontano dal corpo e al di sotto della propria cintura. Non utilizzare mai il decespugliatore portando la lama ad oltre 76 cm dal suolo.
  ■ Prima di riporre o di trasportare l'apparecchio, coprire

la lama a 3 denti sistemando su di essa l'apposita protezione. Prima di utilizzare l'apparecchio, rimuovere sempre la protezione della lama. Se la protezione non viene rimossa, potrebbe venire scagliata verso l'esterno durante la rotazione della lama.

CARATTERISTICHE TECNICHE

Peso
- senza carburante né sistema di taglio	7,52 kg
- senza carburante, con lama	7,87 kg
- senza carburante, con testina a filo	7,72 kg
Capacità del serbatoio	1230 cm^3
Larghezza di taglio	415 mm
Cilindrata
RBC-52SB	51,7 cm^3
RBC-40SB	40 cm^3
Rendimento max. del motore (conformemente a ISO 8893)
RBC-52SB	1,4 kW / 1,9 HP
RBC-40SB	1,27 kW / 1,7 HP
Velocità massima di rotazione	10.000 giri/min.
Regime del motore alla velocità di rotazione max.	12.500 giri/min.
Regime del motore al minimo min.	2.250-2.750 giri/
Consumo di carburante (conformemente a ISO 8893)
al rendimento max. del motore	0,85 kg/h
Consumo specifico di carburante (conformemente a ISO 8893)
al rendimento max. del motore	0,45 kg/h
Livello di vibrazioni al minimo
- impugnatura sinistra	7,3 m/s^2
- impugnatura destra	7,5 m/s^2
Livello di vibrazioni a pieno regime
- impugnatura sinistra	7,2 m/s^2
- impugnatura destra	7,5 m/s^2
Pressione acustica (conformemente a EN ISO 11806:1997, ISO 7917:1987)	102 dBA
Potenza acustica (conformemente a ISO 10884)	115 dBpA

DESCRIZIONE

1. Chiave esagonale M6
2. Foro del carter degli ingranaggi
3. Fenditura della flangia superiore
4. Flangia superiore
5. Flangia inferiore

Italiano

DESCRIZIONE

1. Lama
2. Rondella cava
3. Rondella
4. Dado di bloccaggio della lama
5. Carter degli ingranaggi
6. Chiave per candele
7. Testina a filo
8. Asta di trasmissione
9. Deflettore
10. Vite del deflettore
11. Linguette di bloccaggio
12. Tacca
13. Impugnatura
14. Supporto inferiore
15. Tubo superiore
16. Impugnatura di accelerazione
17. Morsetto superiore
18. Moschettone
19. Imbragatura
20. Linguetta di sgancio rapido
21. Supporto di fissaggio
22. Area di taglio a massima efficacia
23. Area di taglio pericolosa
24. Interruttore
25. Peretta di innesco
26. Leva dello starter
27. Protezione della lama
28. Filtro

MONTAGGIO

IMPUGNATURA (Fig. 2)

• Installare la barra dell'impugnatura (18) nella morsa inferiore (19) posta sull'alloggiamento dell'albero di trasmissione (20).
  Nota: la leva acceleratore (21) deve essere montata al lato destro dell'operatore.
  ■ Sistemare il supporto superiore (22) sulla parte alta dell'impugnatura e serrare le 4 viti M5 x 25.
  ■ Regolare la barra dell'impugnatura per un controllo ottimale in una posizione verticale comoda.

INSTALLAZIONE DELL'IMBRAGATURA (Fig. 3)

■ Agganciare il moschettone (23) dell'imbragatura all'anello di fissaggio (24) situato sul tubo del blocco motore.
■ Regolare la posizione dell'anello di fissaggio sul tubo, in modo tale da ottenere una posizione di lavoro stabile e confortevole, cosicché la lama o la testina a filo si trovino ad un'altezza dal suolo compresa tra

100 e 300 mm.

Nota: Per scollegare facilmente l'imbragatura dall'apparecchio, tirare con decisione la linguetta di sgancio rapido (25).

MONTAGGIO DEL DEFLETTORE O DEL PARALAMA (Fig. 4)

Nota: Quando si converte il decespugliatore in tagliabordi o viceversa, è necessario assicurarsi di utilizzare l'elemento di protezione appropriato (paralama/deflettore).

MONTAGGIO DEL PARALAMA (Fig. 5)

■ Fissare il paralama al supporto di fissaggio (26) facendo passare le 4 viti (M5x16) nella piastra di montaggio, sotto il paralama, e quindi nel supporto di fissaggio stesso.
■ Serrare a fondo le 4 viti servendosi del cacciavite fornito in dotazione.
Nota: Quando si utilizza la testina a filo (12), il deflettore deve essere fissato al paralama.

MONTAGGIO DEL DEFLETTORE (Fig. 15)

■ Fissare il deflettore (14) al paralama inserendo le 2 linguette di bloccaggio (16) nelle 2 tacche (17).
■ Serrare a fondo la vite servendosi del cacciavite fornito in dotazione.

AVVERTENZA

Arrestare sempre il motore e scollegare il filo della candela prima di procedere ad operazioni di regolazione, ad esempio in caso di sostituzione del dispositivo di taglio. In questo modo, è possibile ridurre i rischi di gravi lesioni fisiche.

CONVERSIONE DEL DECESPUGLIATORE IN TAGLIABORDI

RIMOZIONE DELLA LAMA (Fig. 7)

Inserire la chiave esagonale M6 (1) nel foro del carter degli ingranaggi (2) e nella fenditura della flangia superiore (3). Ruotare il dado di bloccaggio della lama (9) verso destra servendosi della parte più larga della chiave per candele e quindi rimuovere il dado.
■ Estrarre la rondella (8), la rondella cava (5), la flangia inferiore (6), la lama e la flangia superiore (4). Conservare le flange superiore ed inferiore per l'installazione della testina a filo.
■ Fissare il deflettore (14) al paralama inserendo le 2 linguette di bloccaggio nelle tacche. Serrare quindi la vite del deflettore servendosi della parte a cacciavite della chiave per candele.

Italiano

MONTAGGIO

Nota: Riporre con cura i componenti del decespugliatore per riutilizzarli in seguito.

INSTALLAZIONE DELLA TESTINA A FILO (Fig. 6)

Inserire le flange superiore ed inferiore sull'albero, rivolgendole in modo tale che si incastrino correttamente.
Inserire la chiave esagonale nel foro del carter degli ingranaggi e nella fenditura della flangia superiore. Posizionare la parte più stretta dell'asta filettata di trasmissione (13) sull'albero e ruotarla verso sinistra. Serrare saldamente.
■ Lasciando il perno di bloccaggio nel foro del carter degli ingranaggi e nella fenditura della flangia superiore, posizionare la testina a filo (12) sulla parte più larga dell'asta filettata di trasmissione e ruotarla verso destra. Serrare saldamente.

CONVERSIONE DEL TAGLIABORDI IN DECESPUGLIATORE

RIMOZIONE DELLA TESTINA A FILO (Fig. 6)

■ Inserire la chiave esagonale nel foro del carter degli ingranaggi e nella fenditura della flangia superiore. Rimuovere la testina a filo ruotandola verso destra.
■ Lasciando la chiave esagonale nel foro del carter degli ingranaggi e nella fenditura della flangia della lama, ruotare l'asta filettata di trasmissione verso destra per rimuoverla.
■ Rimuovere le flange inferiore e superiore. Conservarle per l'installazione della lama.
■ Allentare la vite del deflettore. Rimuovere il deflettore premendo le 2 linguette di bloccaggio e tirando contemporaneamente il deflettore verso il basso per sganciarlo dal paralama.
Nota: Riporre con cura la testina a filo e il deflettore per riutilizzarli in seguito.

INSTALLAZIONE DELLA LAMA (Fig. 7)

• Installare la flangia superiore sull'albero, rivolgendola in modo tale che si incastri correttamente nel carter degli ingranaggi.
  ■ Inserire la lama sulla flangia superiore.
  ■ Inserire la flangia inferiore sull'albero, con il lato cavo contro il foro della lama.
  ■ Successivamente, inserire la rondella cava e quindi la rondella.

Inserire il dado di bloccaggio della lama ruotandolo verso sinistra. Inserire la chiave esagonale nel foro del carter degli ingranaggi e nella fenditura della flangia superiore. Serrare con forza il dado di bloccaggio della lama servendosi della parte più larga della chiave per candele.

UTILIZZO

Leggere il manuale d'uso e rispettare le avvertenze e le norme di sicurezza.

Indossare occhiali di sicurezza e dispositivi di protezione uditiva.

Mantenere le persone estranee e, in particolar modo, i bambini e gli animali ad una distanza di almeno 15 m dall'area di taglio.

CARBURANTE E RIEMPIMENTO DEL SERBATOIO

MANIPOLAZIONE DEL CARBURANTE IN TOTALE SICUREZZA

■ Manipolare il carburante sempre con cautela: si tratta di un prodotto altamente infiammabile.
■ Mescolare e versare il carburante sempre in un ambiente all'aperto, lontano da eventuali scintille o fiamme. Non inalare i vapori del carburante.
■ Evitare qualunque contatto con benzina o olio.
■ Evitare soprattutto qualunque spruzzo di benzina o di olio negli occhi. Se la benzina o l'olio colpiscono gli occhi, lavarli immediatamente con acqua pulita. Se compaiono segni di irritazione persistenti, consultare immediatamente un medico.
■ Rimuovere immediatamente eventuali tracce di carburante versato.

MISCELA DI CARBURANTE

■ Questo apparecchio funziona con un motore a 2 tempi, che necessita di una miscela di benzina e olio di sintesi per 2 tempi. Mescolare la benzina senza piombo e l'olio di sintesi per 2 tempi in un recipiente pulito destinato a contenere benzina.
Il motore funziona con benzina senza piombo per autovetture con numero di ottano almeno pari a 87 ([R+M]2).
■ Non utilizzare miscele di benzina/olio vendute presso le stazioni di servizio, in particolar modo le miscele per motoveicoli, ciclomotori, ecc.
- Utilizzare un olio di sintesi per 2 tempi per motori con raffreddamento ad aria di alta qualità. Non utilizzare olio motore per autovetture né olio per 2 tempi per fuoribordo.

Italiano

UTILIZZO

■ Mescolare la benzina e l'olio di sintesi per 2 tempi secondo un rapporto di 30:1.
■ Mescolare bene il carburante prima di ogni riempimento del serbatoio.
■ Mescolare il carburante in piccole quantità: non mescolare carburante per oltre un mese. Si consiglia inoltre di utilizzare un olio di sintesi per 2 tempi contenente uno stabilizzatore di carburante.

■ Pulire il serbatoio nell'area intorno al tappo, onde evitare di contaminare il carburante.
■ Svitare lentamente il tappo del serbatoio per scaricare la pressione ed evitare che il carburante si sparga intorno al tappo stesso.
■ Versare con cautela la miscela di carburante nel serbatoio, evitando di spargerla al di fuori.
■ Prima di riavvitare il tappo, pulire la guarnizione ed assicurarsi che sia in buono stato.
- Riposizionare immediatamente il tappo del serbatoio e serrarlo a fondo. Assicurarsi di rimuovere le tracce di carburante eventualmente versato. Prima di avviare il motore, allontanarsi di almeno 9 m dal luogo in cui si è provveduto al riempimento del serbatoio del carburante.

Nota: È del tutto normale che durante il primo utilizzo, e talvolta anche in seguito, il motore emani un po' di fumo.

AVVERTENZA

Arrestare sempre il motore prima di riempire il serbatoio. Non riempire mai il serbatoio di un apparecchio quando il motore è acceso oppure è ancora caldo. Prima di avviare il motore, allontanarsi di almeno 9 m dal luogo in cui si è provveduto al riempimento del serbatoio del carburante. Non fumare!

+ =

$$ \begin{array}{l} 1 \text { litro } + 3 3 \mathrm{ml} = \ 2 \text {litri} + 6 7 \mathrm{ml} = \ 3 \text { litri } + 1 0 0 \mathrm{ml} = 3 0: 1 \ 4 \text { litri } + 1 3 3 \mathrm{ml} = \ 5 \text { litri } + 1 6 7 \mathrm{ml} = J \ \end{array} $$

UTILIZZO DEL TAGLIABORDI (Fig. 8)

Tenere l'impugnatura destra del tagliabordi con la mano destra e l'impugnatura sinistra con la mano sinistra. Tenere saldamente l'apparecchio con entrambe le mani per tutta la durata di utilizzo. Il tagliabordi deve essere tenuto in una posizione di lavoro confortevole, mantenendo l'impugnatura destra all'incirca a livello dell'anca.

Utilizzare sempre il tagliabordi a pieno regime. Tagliare l'erba alta dall'alto verso il basso, in modo tale da evitare che si avvolga attorno al tubo e alla testina a filo con conseguente surriscaldamento del motore. Se l'erba si avvolge attorno alla testina a filo, arrestare il motore, scollegare il filo della candela e rimuovere l'erba incastratasi. Un utilizzo prolungato a medio regime potrebbe comportare una fuoriuscita di olio dallo scarico.

CONSIGLI DI TAGLIO (Fig. 9)

■ Tenere il tagliabordi inclinato verso la zona da tagliare, vale a dire l'area di taglio a massima efficacia (27).
Se il tagliabordi non viene inclinato correttamente, il taglio può rivelarsi pericoloso: ved. area di taglio pericolosa (28).
■ Le parti di taglio attive sono le estremità del filo: non immergere quindi la testina a filo nell'erba alta.
Il contatto con filo spinato, recinzioni, muri, marciapiedi o legna usura più rapidamente il filo e può addirittura romperlo.
■ Evitare il contatto con alberi e arboscelli. La corteccia di albero, le modanature in legno, le pannellature e i paletti degli steccati possono venire danneggiati dal filo.

UTILIZZO DEL DECESPUGLIATORE (Figg. 10-11)

Tenere l'impugnatura destra del decespugliatore con la mano destra e l'impugnatura sinistra con la mano sinistra. Tenere saldamente l'apparecchio con entrambe le mani per tutta la durata di utilizzo. Il decespugliatore deve essere tenuto in una posizione di lavoro confortevole, mantenendo l'impugnatura destra a livello dell'anca. Tenere l'apparecchio saldamente e mantenersi in una posizione stabile. In questo modo, si evita di perdere l'equilibrio in caso di contraccolpo della lama.

Regolare l'impugnatura in modo tale da ottenere una posizione di lavoro confortevole. L'imbragatura consente inoltre di mantenere la lama ad una certa distanza dal proprio corpo. Prestare particolare attenzione quando si utilizza questo apparecchio con una lama. Quando la lama entra a contatto con un elemento che non è in grado di tagliare, può verificarsi un contraccolpo.

Italiano

UTILIZZO

Questo contatto può provocare il brusco arresto della lama per un breve istante e scagliare improvvisamente l'apparecchio lontano dall'oggetto urtato. Questa reazione può rivelarsi sufficientemente violenta da portare l'operatore a perdere il controllo dell'apparecchio.

Se la lama entra a contatto con un ostacolo, si blocca o si piega, può verificarsi un contraccolpo. Il contraccolpo può verificarsi con maggiore probabilità in una zona in cui è difficile vedere ciò che si sta tagliando. Per lavorare in buone condizioni e con la massima sicurezza, tagliare le erbe infestanti compiendo un movimento da destra verso sinistra. Se un oggetto o un pezzo di legno si trova in corrispondenza della traiettoria della lama, questo movimento laterale consente di ridurre l'effetto del contraccolpo.

LAMA A 3 DENTI

Le lame a 3 denti vengono progettate per tagliare esclusivamente erbe infestanti e piante tenere. Quando la lama è smussata, è possibile capovolgerla per continuare ad utilizzarla. Non affilare una lama a 3 denti.

CONSIGLI DI TAGLIO CON LA LAMA

AVVERTENZA

Prestare particolare attenzione quando si utilizza una lama. Leggere attentamente la sezione "Norme di sicurezza specifiche per i dece-spugliatori e per l'utilizzo di una lama" nel presente manuale.

■ Durante l'uso, tenere sempre l'apparecchio con entrambe le mani. Mantenere una buona modalità di presa dell'apparecchio.
■ Tenere l'apparecchio saldamente e mantenersi in una posizione stabile. In questo modo, si evita di perdere l'equilibrio in caso di contraccolpo della lama.
- Ispezionare l'area da decespugliare e liberarla da ostacoli come, ad esempio, frammenti di vetro, pietre, calcestruzzo, griglie, cavi, legno, metallo, ecc.
■ Non utilizzare mai il decespugliatore lungo sentieri, recinzioni, paletti, edifici o altri ostacoli fissi.
Non riutilizzare mai una lama dopo avere urtato un oggetto duro, qualora non si sia provveduto a verificarne l'integrità. Non utilizzare mai una lama danneggiata.
■ Eseguire il decespugliamento compiendo un ampio movimento di "spazzamento" laterale da destra verso sinistra.

AVVIO E ARRESTO DELL'APPARECCHIO (Fig. 12; Fig.16)

AVVERTENZA

Non avviare mai il motore in un ambiente chiuso o scarsamente aerato, in quanto i gas di scarico possono rivelarsi letali.

AVVIAMENTO A FREDDO

■ Posizionare il tagliabordi orizzontalmente su una superficie sgombra. Per avviare il motore, portare l'interruttore di marcia/arresto (11) su "I" (marcia).
■ Azionare 5 volte la peretta di innesco (46).
Nota: Non premere il grilletto d'accelerazione (9) prima di avere avviato il motore. Così facendo, si impedirebbe infatti la corretta messa in funzione dell'apparecchio.
■ Portare la leva dello starter (47) verso l'alto in posizione chiusa (N).
■ Tirare l'avviamento (1) sino a quando il motore non si avvia.
■ Portare la leva dello starter verso il basso in posizione aperta (III).
■ Lasciare girare il motore per alcuni minuti prima di iniziare ad utilizzare l'apparecchio.

AVVIAMENTO A CALDO

■ Posizionare il tagliabordi orizzontalmente su una superficie sgombra. Per avviare il motore, portare l'interruttore di marcia/arresto (11) su "I" (marcia).
■ La leva dello starter deve già trovarsi in posizione aperta (III). Tirare l'avviamento sino a quando il motore non si avvia.

ARRESTO DEL MOTORE

Per arrestare il motore, regolare l'interruttore di marcia/arresto su "O".

MANUTENZIONE

AVVERTENZA

Per le operazioni di manutenzione utilizzare esclusivamente componenti, accessori e utensili originali. La mancata osservanza di questa norma potrebbe comportare rischi di cattivo funzionamento dell'apparecchio e gravi lesioni fisiche. Inoltre, invaliderebbe la garanzia rendendola nulla.

Non utilizzare il sistema di taglio con il motore al minimo. In caso di mancata osservanza di questa norma, è necessario regolare la frizione o fare urgentemente riparare l'apparecchio da un tecnico qualificato.

Italiano

MANUTENZIONE

■ Eseguire soltanto le regolazioni e le riparazioni descritte nel presente manuale. Per qualunque altro intervento consegnare il tagliabordi ad un Centro di Assistenza Autorizzato Ryobi.
■ Un'errata manutenzione dell'apparecchio può dare origine ad un eccesso di calamina, che potrebbe ridurre l'efficacia dell'apparecchio e provocare la fuoriuscita di un residuo oleoso nero dallo scarico.
■ Assicurarsi che i dispositivi di protezione, le cinghie, i deflettori e le impugnature siano correttamente installati e adeguatamente fissati. Così facendo, si eviteranno i rischi di gravi lesioni fisiche.

SOSTITUZIONE DEL FILO

■ Utilizzare esclusivamente un filo con diametro di 2,7 mm.
■ Arrestare il motore e scollegare il filo della candela. Trattenere la testina a filo e svitarla dalla bobina facendola ruotare verso destra.
■ Premere il pulsante della testina a filo e svolgere il filo.
■ Premere il pulsante e fare passare il nuovo filo nell'occhiello della testina.

PROTEZIONE DELLA LAMA (Fig. 13)

Quando il decespugliatore non viene utilizzato, installare sempre la protezione della lama (32). Durante la manipolazione della lama, indossare sempre appositi guanti e prestare particolare attenzione.

Nota: Prima di utilizzare l'apparecchio, rimuovere sempre la protezione della lama. Se la protezione non viene rimossa, potrebbe venire scagliata verso l'esterno durante la rotazione della lama.

PULIZIA DEL FORO DI SCARICO E DELLO SCARICO

A seconda del tipo di carburante utilizzato, del tipo e della quantità di olio impiegato e/o delle condizioni di utilizzo, il foro di scarico e lo scarico stesso possono venire ostruiti da una quantità eccessiva di calamina. Nel caso in cui si constatasse una perdita di potenza dell'apparecchio, farlo pulire da un tecnico qualificato.

SOSTITUZIONE E PULIZIA DEL FILTRO DELL'ARIA (Figg. 14)

Per garantire un'efficacia e una durata ottimali dell'apparecchio, si raccomanda di mantenere pulito il filtro dell'aria.

■ Rimuovere il coperchio del filtro dell'aria svitando la vite situata sul coperchio stesso.
■ Rimuovere la piastra di fissaggio che si trova all'interno dell'alloggiamento del filtro dell'aria.
■ Riposizionare il filtro dell'aria.
■ Riposizionare la piastra di fissaggio.
- Riposizionare il coperchio del filtro dell'aria e serrare a fondo la vite.

TAPPO DEL SERBATOIO DEL CARBURANTE

AVVERTENZA

Un tappo del serbatoio non ermetico dà luogo a rischi di incendio e deve essere sostituito immediatamente.

Il tappo del serbatoio è provvisto di un filtro e di una valvola di ritegno non riparabili. Un filtro ostruito compromette il corretto funzionamento del motore. Se il motore funziona meglio quando il tappo del serbatoio è leggermente svitato, è possibile che la valvola di ritegno sia difettosa o che il filtro sia ostruito. Se necessario, sostituire il tappo del serbatoio.

CANDELA

La candela utilizzata con questo tagliabordi/decespugliatore è una candela di accensione TORCH L7RTC con distanza tra gli elettrodi di 0,6 - 0,7 mm. Utilizzare esclusivamente il modello raccomandato e cambiare la candela una volta l'anno.

■ Versare tutto il carburante rimanente nel serbatoio in una tanica destinata a contenere benzina. Fare funzionare il motore sino a quando non si arresta.
- Pulire accuratamente il tagliabordi. Riporlo in un luogo ben aerato, lontano dalla portata dei bambini. Non riporlo in prossimità di agenti corrosivi quali i prodotti chimici da giardinaggio o i sali per sciogliere la neve.
■ Prima di riporre o di trasportare l'apparecchio, coprire la lama sistemando su di essa l'apposita protezione.
- Fare riferimento alle norme ISO e alle normative locali in merito al riponimento e alla manipolazione di carburante. Il carburante rimanente può essere utilizzato con un altro apparecchio provvisto di motore a 2 tempi.

Italiano

RISOLUZIONE DEI PROBLEMI

QUALORA LE SOLUZIONI SUGGERITE NON CONSENTANO DI RISOLVERE IL PROBLEMA RISCONTRATO, CONSULTARE IL PROPRIO CENTRO DI ASSISTENZA AUTORIZZATO RYOBI.

PROBLEMA	POSSIBILE CAUSA	SOLUZIONE
Il motore non si avvia.	1. Nessuna scintilla.2. Mancanza di carburante.3. Il motore è ingolfato.	1. Verificare lo stato della candela. Togliere la candela. Riposizionare il coperchio della candela e posare la candela sul cilindro metallico. Tirare l'avviamento e controllare se sull'elettrodo della candela si genera una scintilla. Se non compaiono scintille, ripetere questo test con una nuova candela.2. Azionare la peretta di innesco sino a quando non si è riempita di carburante. Se la peretta di innesco non si riempie, significa che il sistema di alimentazione del carburante è ostruito. Rivolgersi ad un centro riparazioni. Se invece la peretta di innesco si riempie, il motore potrebbe essere ingolfato (ved. paragrafo seguente).3. Togliere la candela e capovolgere il tagliabordi, in modo tale che il foro della candela sia rivolto verso il suolo. Assicurarsi che la leva dello starter sia in posizione aperta (III) e tirare 10-14 volte l'avviamento. In questo modo il motore si dovrebbe ripulire dall'eccesso di carburante. Pulire e riposizionare la candela. Mantenendo il grilletto completamente premuto, tirare 3 volte l'avviamento con la leva dello starter in posizione aperta (III). Se il motore non si avvia, portare la leva dello starter in posizione chiusa (I\J) e seguire le istruzioni contenute nella sezione “Avvio e arresto dell'apparecchio”. Se il motore ancora non si avvia, ripetere queste fasi con una candela nuova.
	4. L'avviamento è più difficile da tirare rispetto a quando l'apparecchio era nuovo.	4. Rivolgersi ad un centro riparazioni.
Il motore si avvia, ma non accelera.	È necessario regolare il carburatore.	Rivolgersi ad un centro riparazioni.
Il motore non raggiunge il pieno regime ed emette una quantità eccessiva di fumo.	1. Verificare la miscela di carburante.2. Il filtro dell'aria è sporco.3. È necessario regolare il carburatore.	1. Utilizzare un carburante miscelato di recente e contenente la giusta proporzione di olio di sintesi per 2 tempi.2. Pulire il filtro dell'aria. Fare riferimento alla sezione "Sostituzione e pulizia del filtro dell'aria".3. Rivolgersi ad un centro riparazioni.

Italiano

RISOLUZIONE DEI PROBLEMI

PROBLEMA	POSSIBILE CAUSA	SOLUZIONE
Il motore si avvia, gira ed accelera, ma non tiene il minimo.	È necessario regolare il carburatore.	Rivolgersi ad un centro riparazioni.
Quando il motore è al minimo, la lama continua a ruotare.	È necessario regolare il carburatore.	Rivolgersi ad un centro riparazioni.
L'erba si avvolge attorno al tubo e alla testina a filo.	1. Si sta tagliando erba alta a raso terra.2. Si sta utilizzando il taglia-bordi a medio regime.	1. Tagliare l'erba alta dall'alto verso il basso.2. Utilizzare il tagliabordi a pieno regime.
Dallo scarico vi è una fuoriuscita di olio.	1. Si sta utilizzando il taglia-bordi a medio regime.2. Verificare la miscela di carburante.3. Il filtro dell'aria è sporco.4. È necessario regolare il carburatore.	1. Utilizzare il tagliabordi a pieno regime.2. Utilizzare un carburante miscelato di recente e contenente la giusta proporzione di olio di sintesi per 2 tempi.3. Pulire il filtro dell'aria. Fare riferimento alla sezione "Sostituzione e pulizia del filtro dell'aria".4. Rivolgersi ad un centro riparazioni.

Portugues

SÍMBOLOS

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire dalla data indicata sull'originale della fattura compilata dal rivenditore e consegnata all'utente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso dalla presente garanzia. La garanzia è esclusa anche per gli accessori come batterie, lampadine, lame, punte, borse, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diritti legali relativi ai prodotti difettosi non sono rimessi in causa dalla presente garanzia.

GARANTIA - CONDIÇÕES

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, sotto la nostra responsabilità, che il prodotto a cui si riferisce la presente dichiarazione è conforme ai requisiti di base in materia di salute e sicurezza della Direttiva macchine 98/37/CE e di altre direttive applicabili, quali la Direttiva CEM 89/336/CEE e le Direttive 2001/14/CE.

Dichiariamo inoltre che questo prodotto è conforme ai requisiti previsti dalla Direttiva 2000/14/CE.

Livello di potenza acustica misurato:	110 dB (A)
Livello di potenza acustica garantito:	115 dB (A)
Data di emissione:	12 / 2006

La documentazione tecnica è conservata presso Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.

Dichiarazione di conformità redatta in aprile 2006 da Homelite Far East Co., Ltd.
