Termék típusa	Repülőszimulátor joystick
Márka	Thrustmaster
Modell	Sol-R 1 Flightstick
Kategória	Vezérlő
Kapcsolódás	USB-C - USB-A (kábel mellékelve)
Rendszerkompatibilitás	PC Windows® 10/11
Fő funkciók	Analóg mini-stick, 8 irányú többirányú kereszt (hat), 2 ravasz (ebből egy dupla), 2 billenőkapcsoló, 2 eltávolítható gomb, kódoló, görgő, fényjelzős gázkar, 4 állású forgóválasztó, kormányzás a bot elforgatásával (lezárható)
Gombok száma	10 akciógomb + 2 ravasz + 2 kapcsoló + 2 eltávolítható gomb + 1 kódoló + 1 forgóválasztó
Gázkar	Igen, fényjelzőkkel
Kormányzás	A bot elforgatásával (Z tengely, lezárható 2 mm-es Allen csavarral)
Többirányú kereszt	Igen, 8 irány, kikapcsolható a vezérlőpulton
Analóg mini-stick	Igen, háttérvilágítással (AVA* alapon)
LED háttérvilágítás	11 testreszabható LED a vezérlőpulton keresztül (RGB/HEX színek)
Kétkezesség	Igen, jobbkezes vagy balkezes mód cserélhető hüvelykujjtámaszokkal és csuklótámaszokkal
Magasság adapter	Eltávolítható, a csuklótámaszra rögzíthető (jobb- és balkezes)
Firmware frissítés	Kötelező, a support.thrustmaster.com oldalon keresztül
Programozó szoftver	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
Kompatibilis tartozékok	F/A-18C Hornet™ botok, Viper Grip; AVA alap; TFRP, TPR kormánylapátok; TM Flying Clamp; pilótafülkék (M6 csavarok)
Biztonság	Beszorulás veszélye a bot tengelye és az alap között használat közben
Tápellátás	USB porton keresztül (bus-powered)

Gyakran ismételt kérdések - Sol-R 1 Flightstick THRUSTMASTER

Hogyan frissítsem a Sol-R 1 Flightstick firmware-jét?

Látogasson el a support.thrustmaster.com oldalra, válassza ki a termékét, töltse le és telepítse a legújabb illesztőprogramot és firmware-t. Kövesse a képernyőn megjelenő utasításokat.

A joystickot nem ismeri fel a Windows, mit tegyek?

Ellenőrizze, hogy a PC-illesztőprogram telepítve van-e a Thrustmaster webhelyről. Csatlakoztassa az USB-kábelt közvetlenül a PC egy USB 2.0/3.0 portjához. Indítsa újra a számítógépet, és tesztelje a Vezérlőpult > Játékvezérlők menüpontban.

Hogyan váltok jobbkezes módból balkezes módba?

A joystick csatlakoztatása előtt állítsa az alap alatti választót LEFT HANDED állásba. Ezután kövesse a kézikönyvben leírt lépéseket a hüvelykujjtámasz, a csuklótámasz és az eltávolítható gombok szétszereléséhez/összeszereléséhez.

Hogyan szabhatom testre a LED-ek színeit?

Nyissa meg a Vezérlőpult > Játékvezérlők menüt, válassza ki a joystickot, kattintson a Tulajdonságok gombra, majd a LEDS fülre. Válasszon ki egy LED-et, és válasszon színt a színkörből, a palettáról vagy RGB/HEX kód segítségével.

A kormányzás nem működik, hogyan aktiváljam?

A kormányzás alapértelmezés szerint aktív. Ha nem reagál, ellenőrizze, hogy nincs-e lezárva: a csuklótámasz alatti 2 mm-es Allen csavart meg kell lazítani. A vezérlőpulton tesztelje a Z tengelyt.

Hogyan rögzítsem a joystickot egy tartóra?

Használjon M6 csavarokat (nem tartozék) az alap alatti menetekben. A csavarok maximális hossza az alapon belül 15 mm. TM Flying Clamp esetén két csavar elegendő. Pilótafülkék esetén olvassa el a kézikönyvet.

A joystick kompatibilis a Thrustmaster kormánylapátokkal?

Igen, kompatibilis a TFRP T.Flight Rudder Pedals és a TPR Pendular Rudder modellekkel (külön vásárolhatók). Ezek a kormánylapátok USB-n keresztül csatlakoznak a PC-hez.

Mit tegyek, ha a joystick túl érzékeny vagy nem elég érzékeny?

A joystick néhány mozdulat után automatikusan kalibrálódik. A játékban lépjen az Opciók > Vezérlő menübe, és állítsa be az érzékenységet és a holt zónákat, ha elérhetők. PC-n a vezérlőpulton is beállíthatja a tengelygörbét.

Hogyan használjam a T.A.R.G.E.T. szoftvert?

Töltse le a T.A.R.G.E.T.-et a Thrustmaster webhelyről. Telepítse, majd indítsa el a szerkesztőt a tengelyek, gombok konfigurálásához és profilok létrehozásához húzd és vidd módszerrel. Több eszközt egyetlen USB-eszközként egyesíthet.

Hogyan tisztítsam a Sol-R 1 Flightstick-et?

Húzza ki a joystickot. Használjon puha, száraz ruhát a felületek tisztításához. Kerülje a vegyi anyagokat. A csatlakozókhoz száraz levegő befújása elegendő lehet. Soha ne szerelje szét a terméket a kézikönyvben leírtakon túl.

HASZNÁLATI ÚTMUTATÓ Sol-R 1 Flightstick THRUSTMASTER

A termék telepítése előtt, használata előtt és karbantartása előtt figyelmesen olvassa el a jelen útmutatóban található utasításokat. Feltétlenül tartsa be a biztonsági utasításokat. Az utasítások figyelmen kívül hagyása baleseteket és/vagy károkat okozhat. Örizze meg ezt a használati útmutatót, hogy a jövőben hivatkozhasson az utasításokra.

TARTALOMJEGYZÉK

1. DOBOZ TARTALMA....6
2. TECHNIKAI JELLEMZÖK 7
3. HASZNÁLATRA VONATKOZÓ

INFORMÁCIÓK......11

1. ÖSSZESZERELÉS......13
2. TELEPÍTÉS SZÁMÍTÓGÉPEN....15

Vezérlópult....16

Gombkiosztás....20

1. TARTÓRA SZERELÉS ......23

Szerelés TM Flying Clamp*-re....24

Szerelés pilótafülkébe* vagy másik fix

tartóra*......25

1. FUNKCIÓK 26

Gázkar....26

Oldalkormány funkció....27

Többirányú nézőpontváltó kapcsoló......29

1. A BOTKORMÁNY KONFIGURÁLÁSA .....32

Jobb- vagy balkezes mód....32

Magasság adapter....43

1. KOMPATIBILITÁS 44

Botkormány markolatok......45

Alap 46

Oldalkormányok....47

1. T.A.R.G.E.T. KORSZERÜ PROGRAMOZÓ

SZOFTVER 48

Telepítés....48

Legfontosabb jellemzők....49

1. GYIK ÉS TECHNIKAI TÁMOGATÁS .....50

SOL-R1

FLIGHTSTICK

Élvezze az igazán egyedülálló csillagos ötös élményt a Sol-R 1 Flightstick joystickkal: elkíséri Önt az ürcsaták és ürkutatások sürűjébe.

Ez az útmutató segít a Sol-R 1 Flightstick telepítésében és a lehető legjobb körülmények közötti használatában. Mielőtt felszállna, olvassa el figyelmesen az utasításokat és figyelmeztetéseket: ezek segítenek abban, hogy a lehető legjobban kiélvezhesse a termék használatát.

A firmware frissítése

Ahhoz, hogy a Sol-R 1 Flightstick joystick megfelelően működjön a videojátékokkal, frissítenie kell a firmware-t.

A frissítés elvégzéséhez látogasson el a

https://support.thrustmaster.com/product/sol-r-1-flightstick weboldalra.

Válassza a Drivers (Illesztőprogramok) menüpontot, és kövesse az utasításokat, beleértve a letöltési és telepítési eljárást.

1. Doboz tartalma

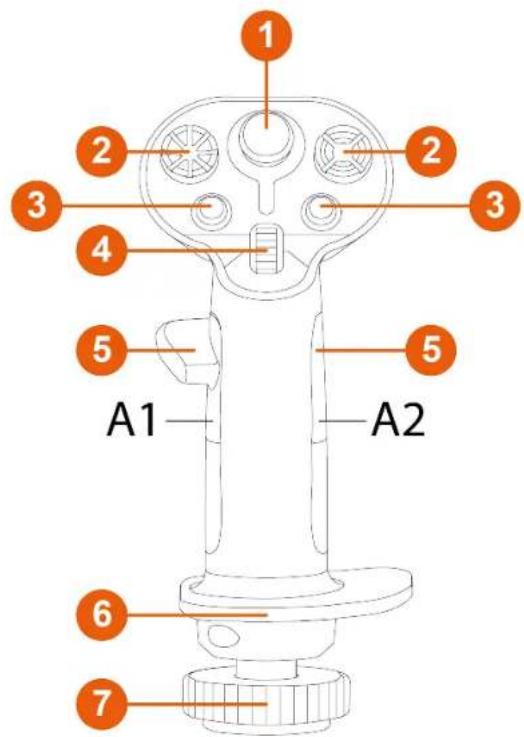

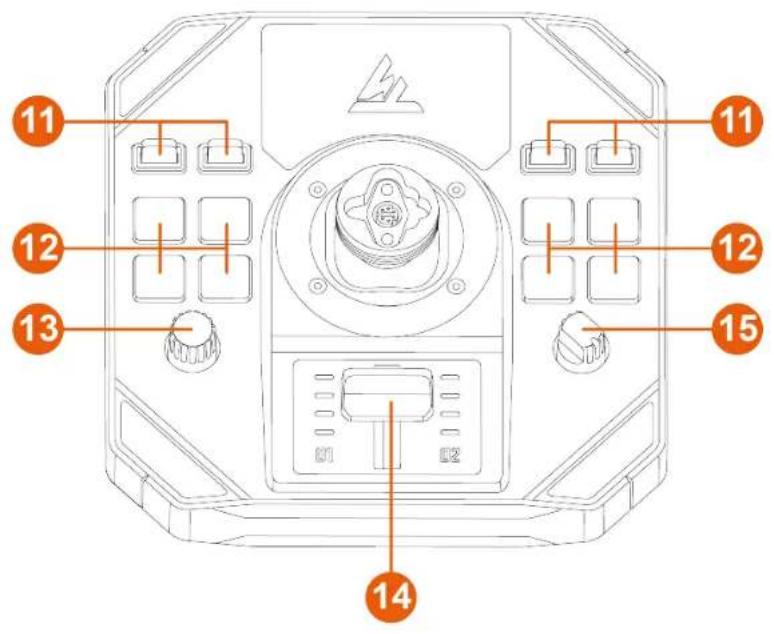

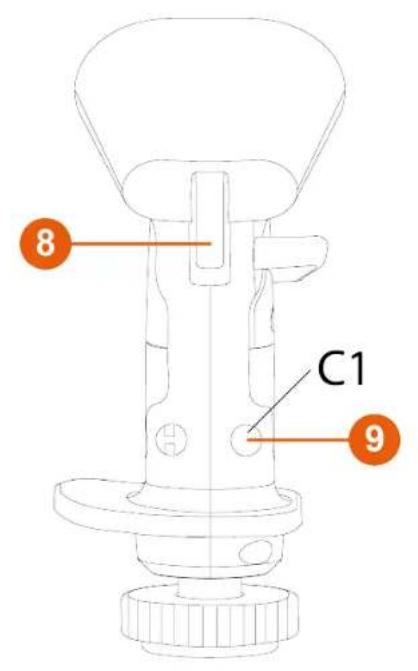

2. Technikai jellemzők

① Analóg mini-stick
2 8 irányú nézőpontváltó kalapkapcsolók
3 Akciógombok
4 Görgetőkerék
⑤ Hüvelykuj támasz (bal -és jobbkezes)
6 Kétkezes csuklótámasz
7 Oldalkormány funkció a botkormány markolatának elforgatásával (lezárható)

8 Ravaszok (beleértve egy kétállású ravaszt)
9 Levehető gombok
10 Levehető magasság adapter (jobb –és balkezes)

11 Billenőkapcsolók (két állású)
12 Akciógombok háttérvilágítással
13 Forgókapcsoló
14 Gázkar jelzőfényekkel
15 Forgóválasztó (négy állású)

16 USB-C csatlakozó
17 Kiválasztó kapcsoló: LEFT HANDED (balkezes) / RIGHT HANDED (jobbkezes)
18 USB-A - USB-C kábel
19 Stabilitási támaszok

3. Használatra vonatkozó információk

Dokumentáció

A termék használata előtt olvassa el még egyszer figyelmesen ezt a dokumentációt, és örizze meg a későbbi használatra.

Becsípődés veszély

A Sol-R 1 Flightstick joystick használatakor soha ne helyezze az ujjait az alap és a botkormány markolatának tengelye közötti térbe.

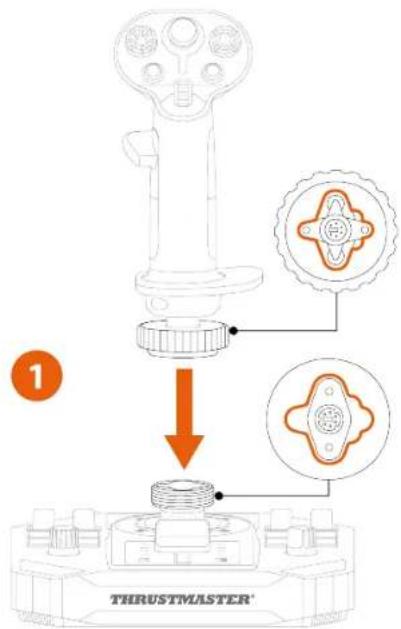

1. Helyezze a botkormány markolatát az alapra. Győződjön meg arról, hogy a botkormány markolat megfelelően helyezkedik el, az alábbi ábrán látható módon.

2. Húzza meg a rögzítőgyűrűt.

Ha ellenállást érez, ne eröltesse. Győződjön meg róla, hogy az alap és a botkormány markolatának csatlakozói a fentieknek megfelelően illeszkednek egymáshoz. Ennek az utasításnak a be nem tartása a termékek károsodását eredményezheti.

1. (Opcionális) Pattintsa a stabilitástartókat az alap négy sarkára.

5. Telepítés számítógépen

1. Látogasson el a: https://support.thrustmaster.com/product/sol-r-1-flightstick weboldalra.

2. Töltse le és telepítse a PC illesztőprogramot és annak testreszabott felületét a Windows vezérlőpultjához.

3. Miután a PC illesztőprogramot telepítette, csatlakoztassa a Sol-R 1 Flightstick joystickot a PC USB portjához az USB-A – USB-C kábelt használva.

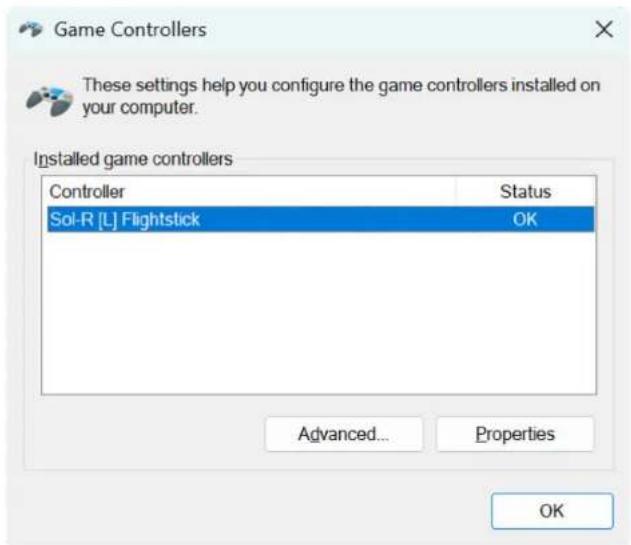

Vezérlőpult

A vezérlőpult eléréséhez válassza a Start menüpontot, írja be a keresősávba a Control Panel vagy Vezérlőpult kifejezést, majd kattintson a Control Panel vagy Vezérlőpult gombra (Windows® 10/11-ben).

Egy Játékvezérlők párbeszédpanel jelenik meg. Az eszköz Sol-R [R] Flightstick vagy Sol-R [L] Flightstick névvel és OK státusszal jelenik meg.

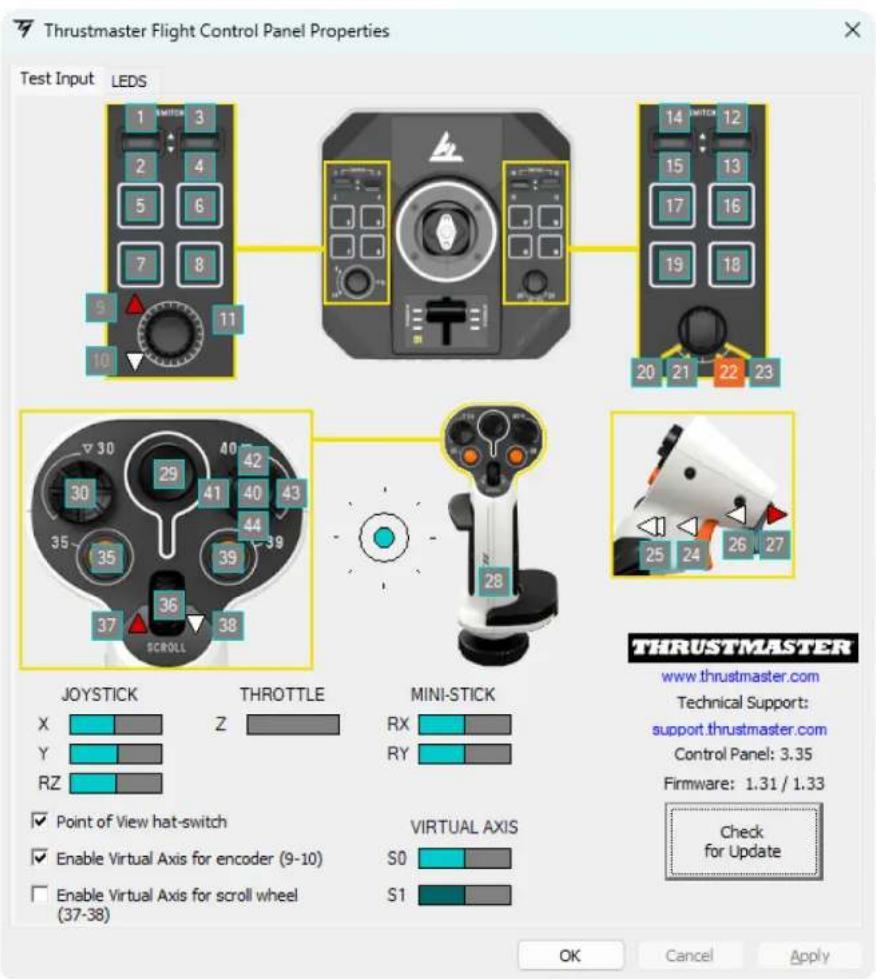

A Játékvezérlő párbeszédpanelen kattintson a

Tulajdonságokra az összes funkció teszteléséhez és megtekintéséhez.

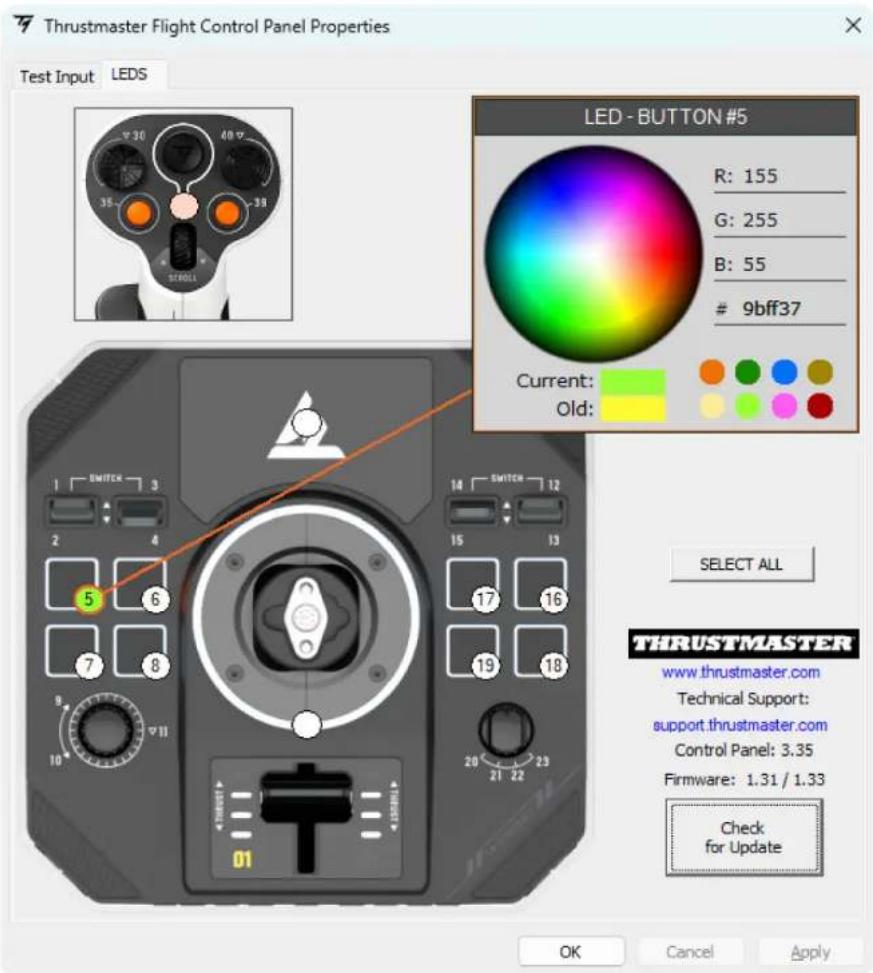

Testre szabható LED-ek

A Sol-R 1 Flightstick joystick tizenegy LED-el rendelkezik, amelyek a vezérlőpulton keresztül testre szabhatók.

Minden egyes LED-hez más-más színt rendelhet.

A LED-ek színének megváltoztatásához:

1. Menjen a Sol-R 1 Flightstick joystick vezérlópult.
2. A Játékvezérlők párbeszédpanelen, kattintson a Tulajdonságok-ra.
3. A LEDS fülön kattintson az egyik színes körre a módosítani kívánt LED kiválasztásához.
4. A szín megváltoztatásához használja a színkereket vagy az előre definiált színek palettáját, vagy adjon meg egy színkódot (RGB vagy HEX).
5. Kattintson az OK-ra a mentéshez.

Ha a Sol-R botkormány markolat AVA alapra* van szerelve, a mini-stick területe háttérvilágítással rendelkezik, és megváltoztathatja a színét.

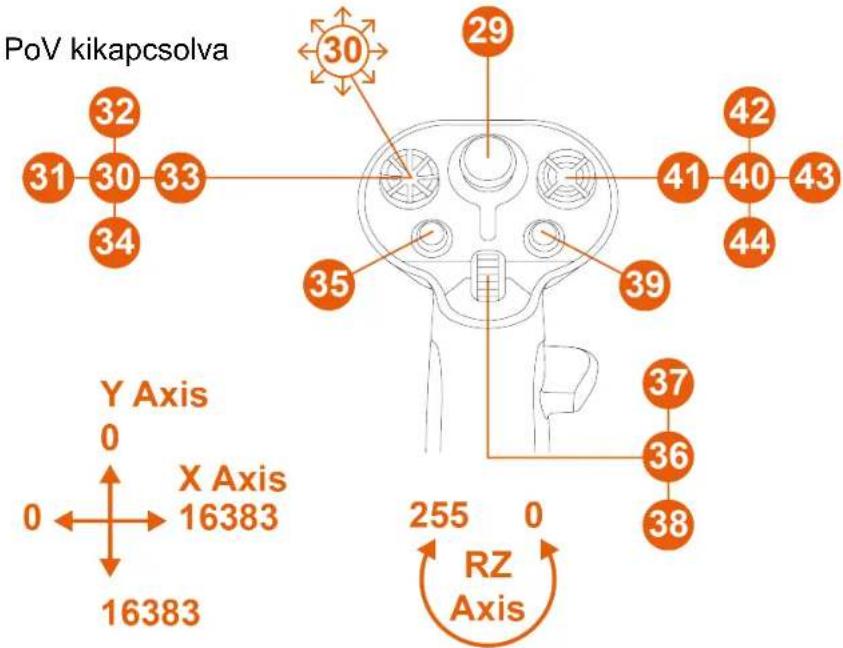

Gombkiosztás

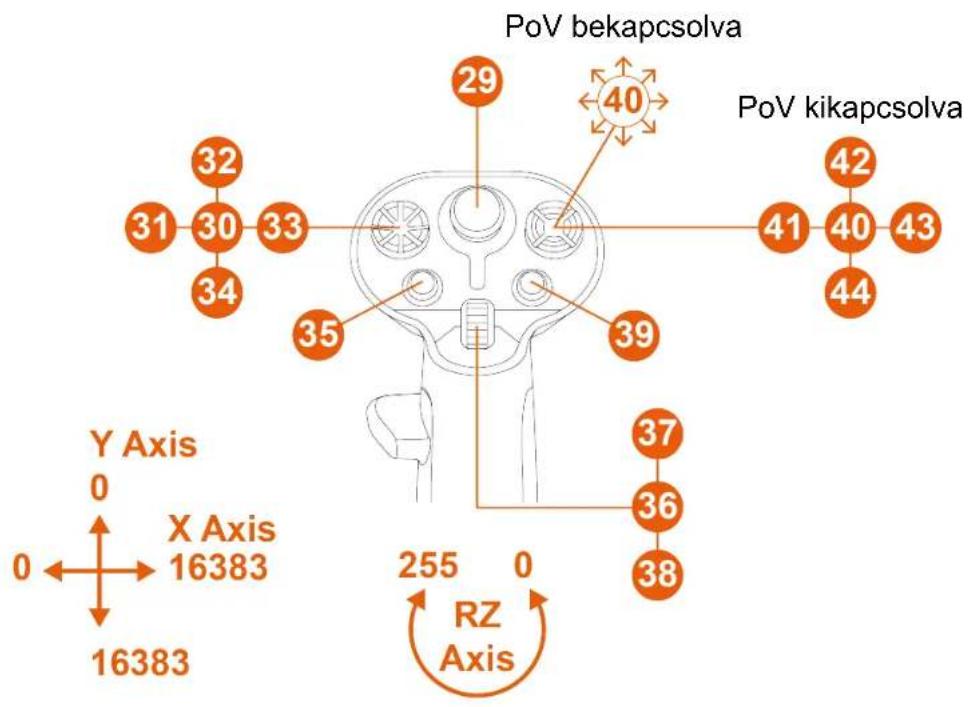

Jobbkezes mód

Balkezes mód

PoV bekapcsolva

6. Tartóra szerelés

A Sol-R 1 Flightstick joystickot különböző típusú tartókra lehet felszerelni az M6-os csavarok (nem tartalmazza) és az alap alján található csavarmenetek segítségével. Az alap belsejében a csavar maximális hossza nem haladhatja meg a 15 mm-t.

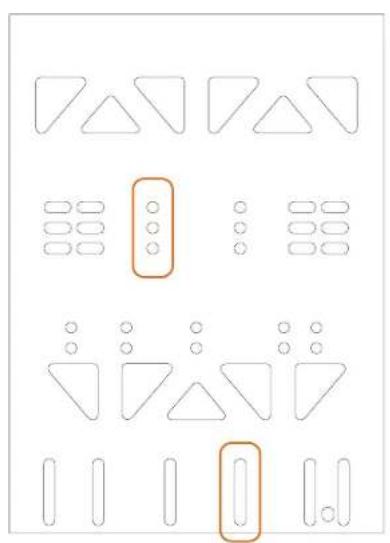

Szerelés TM Flying Clamp\*-re

A Sol-R 1 Flightstick joystick rögzítéséhez a TM Flying Clamp tartóhoz* két M6-os csavarra (nem tartalmazza) lesz szükség.

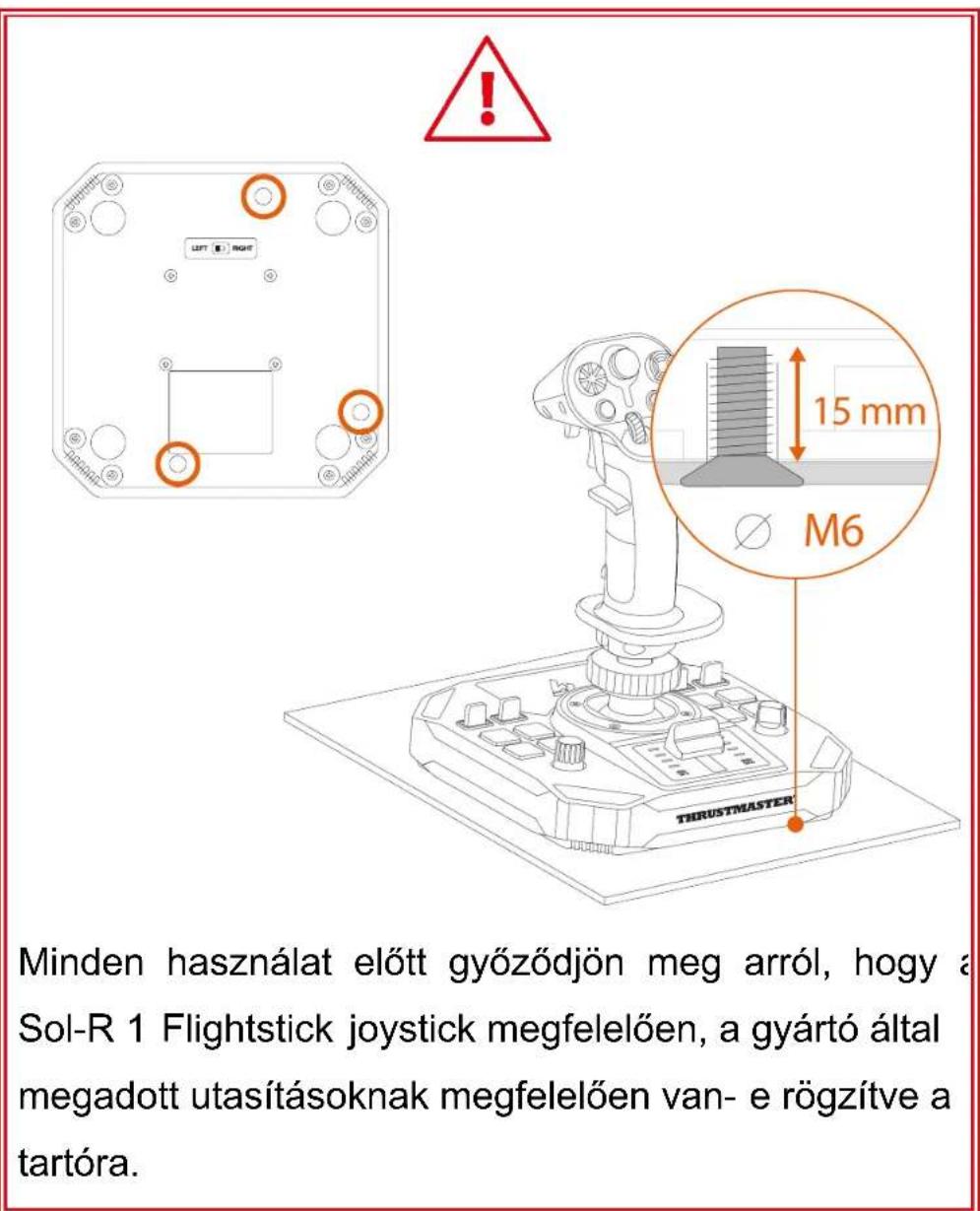

Szerelés pilótafülkébe\* vagy másik fix tartóra\*

A Sol-R 1 Flightstick joystick pilótafülkéhez* vagy asztali tartóhoz* való rögzítéséhez használjon M6-os csavarokat (nem tartalmazza) és az alap alján található csavarmenetet.

A Sol-R 1 Flightstick joystick károsodásának elkerülése érdekében kérjük, forduljon a pilótafülke gyártójához vagy a műszaki ügyfélszolgálathoz, hogy megállapítsa a pilótafülke kompatibilitását a Thrustmaster termékekkel.

7. Funkciók

Gázkar

A Sol-R 1 Flightstick joystick gázkarral rendelkezik, amely megkönnyíti az ürhajó hajtómű tolóerejének szabályozását. A jelzőfények segítenek a pontosabb irányításban.

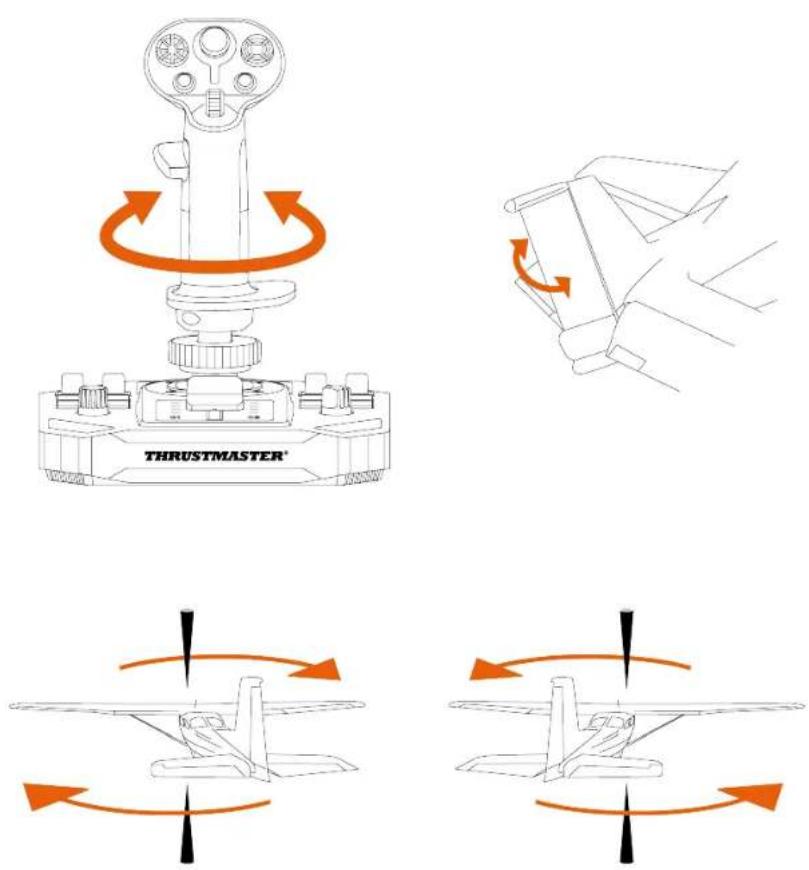

Oldalkormány funkció

A Sol-R 1 Flightstick joystick oldalkormány funkcióval rendelkezik, amely a botkormány markolatának balra vagy jobbra történő elforgatásával érhető el.

Egy repülőgépen a pilóta az oldalkormányt úgy kezeli, hogy a gépet a függőleges tengelye körül elfordítja (a gépet balra vagy jobbra fordítja).

Ez a funkció a Z tengely elforgatásának (függőleges) lezárásával kikapcsolható.

Az oldalkormányzás funkció lezárása:

- Egy 2 mm-es imbuszkulccsal (nem tartalmazza) húzza meg a csuklótámasz alatt található hatszögletű csavart.

Az oldalkormány funkció feloldása:

- Egy 2 mm-es imbuszkulccsal (nem tartalmazza) lazítsa ki a csuklótámasz alatt található hatszögletű csavart.

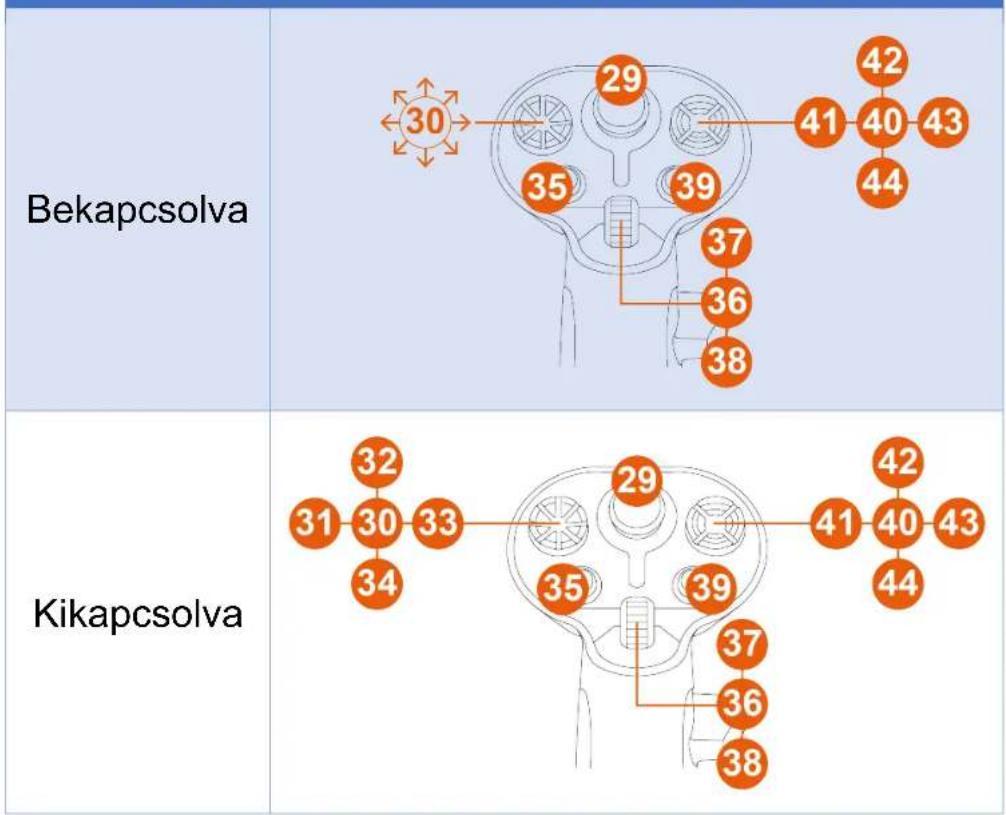

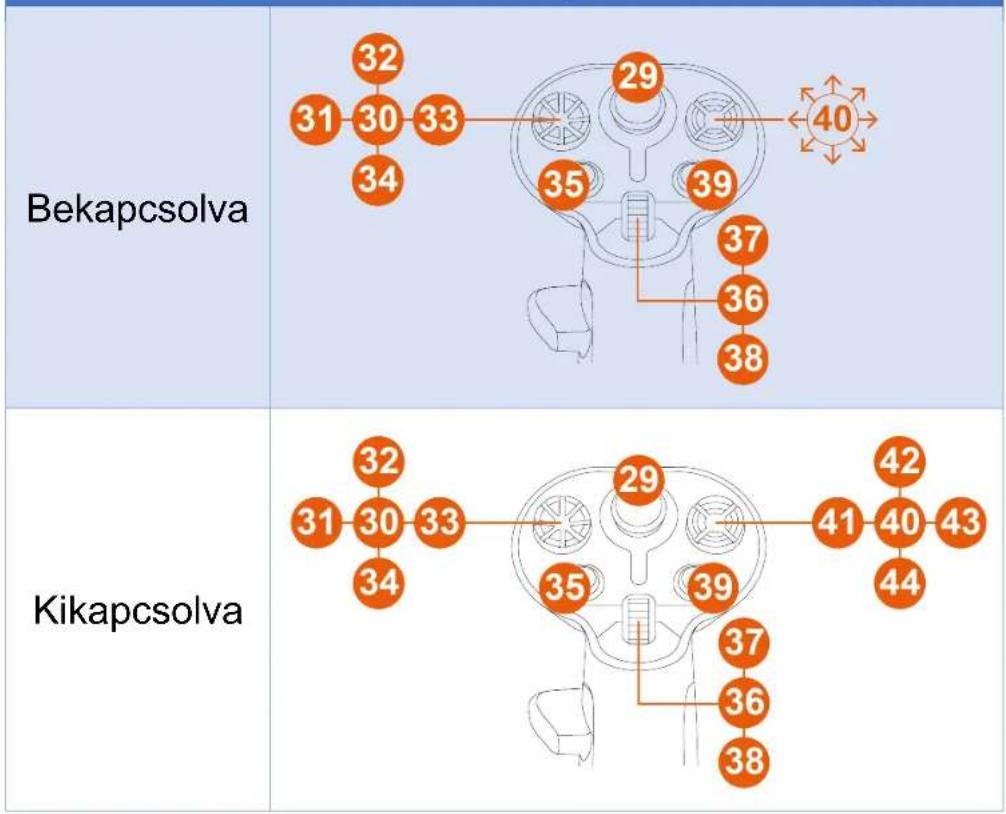

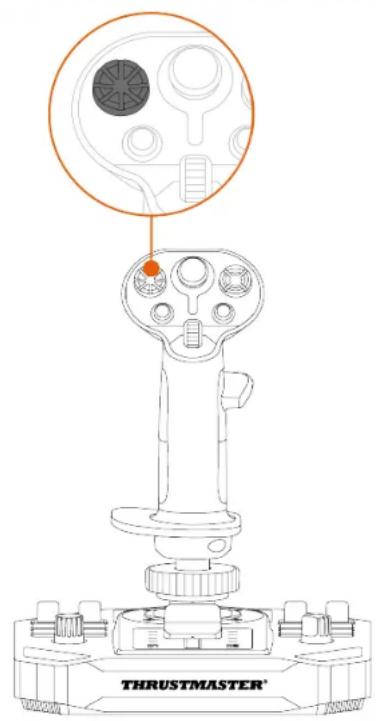

Többirányú nézőpontváltó kapcsoló

A Sol-R 1 Flightstick joystick egy többirányú nézőpontváltó kapcsolóval rendelkezik, amely lehetővé teszi, hogy figyelemmel kísérje, mi történik az úrhajó körül (azokban a játékokban, amelyek ezt lehetővé teszik).

A játék konfigurációs menüjében a többirányú nézőpontváltó kapcsoló irányaira programozhatja a különböző nézeteket (hátsó nézet, bal nézet, jobb nézet, külső nézet).

A többirányú nézőpontváltó kapcsolót más célokra (lövöldözés stb.) is fenntarthatja.

Balkezes mód

A nézőpontváltó funkció kikapcsolható. A többirányú kalapkapcsoló azonban továbbra is használható.

A nézőpontváltó funkció kikapcsolása:

1. Menjen a Sol-R 1 Flightstick joystick vezérlőpultjához.

2. A Játékvezérlők párbeszédpanelen kattintson a Tulajdonságok-ra.

3. A Test input (Teszt bemenet) fülön, vegye ki a pipát a (kijelölés megszüntetése) Point of view hat-switch-nél (Nézőpontváltó kapcsoló).

Nézőpontváltó funkció (Jobbkezes mód)

Nézőpontváltó funkció (Balkezes mód)

8. A botkormány konfigurálása

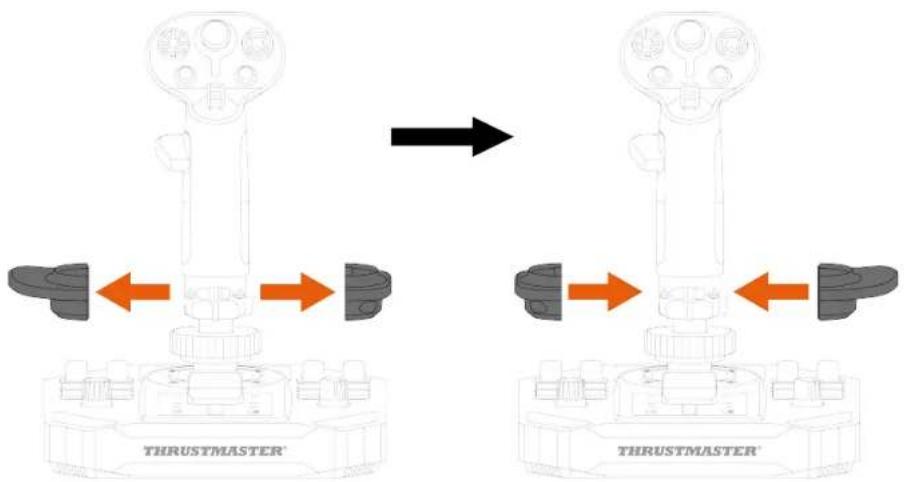

Jobb- vagy balkezes mód

A Sol-R 1 Flightstick joystick kétkezes, hogy tökéletesen alkalmazkodjon minden játékoshoz (legyen az jobb- vagy balkezes).

Alapértelmezetten a joystick Jobbkezes módba van beállítva.

Balkezes mód

Jobbkezes mód

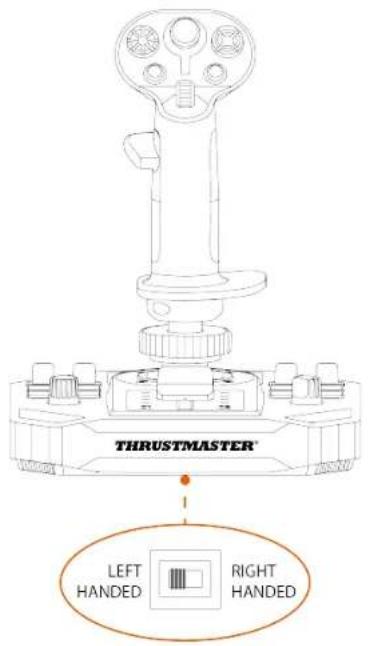

Végezze el a Jobbkezes módról Balkezes módra (vagy fordítva) való átváltást, mielőtt a joystickot a számítógéphez csatlakoztatja.

A joystick balkezes módba állítása:

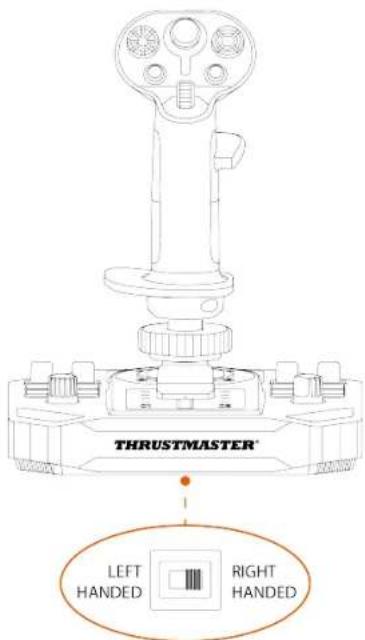

1. Állítsa a joystick alján található kiválasztókapcsolót a következő állásba: LEFT HANDED (balkezes).

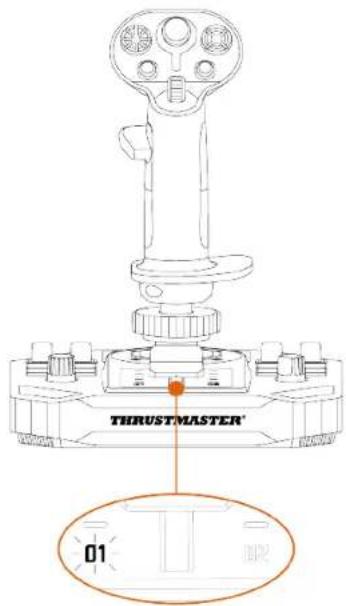

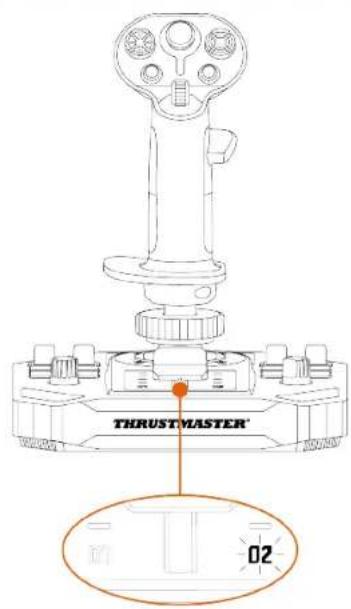

A joystickot a Sol-R [L] Flightstick névvel ismeri fel.

1. Csavarja ki a jobbkezes hüvelykujjtámaszt (A1).

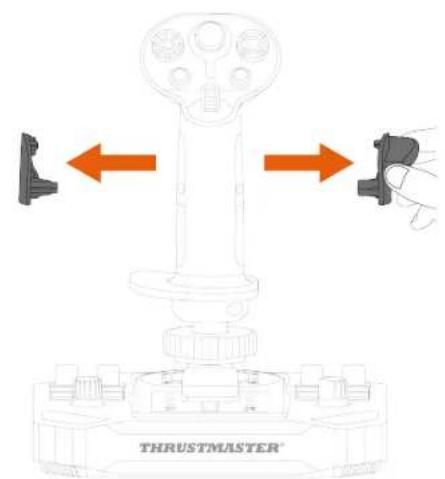

1. Távolítsa el a jobb oldali hüvelykujjtámasz mindkét részét (A1 és A2).

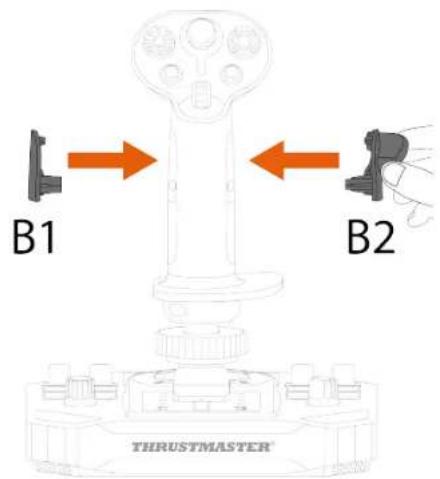

1. Helyezze a bal oldali hüvelykujjtámasz mindkét részét (B1 és B2) a botkormány markolatára.

1. Csavarja be a balkezes hüvelykujjtámaszt (B1).

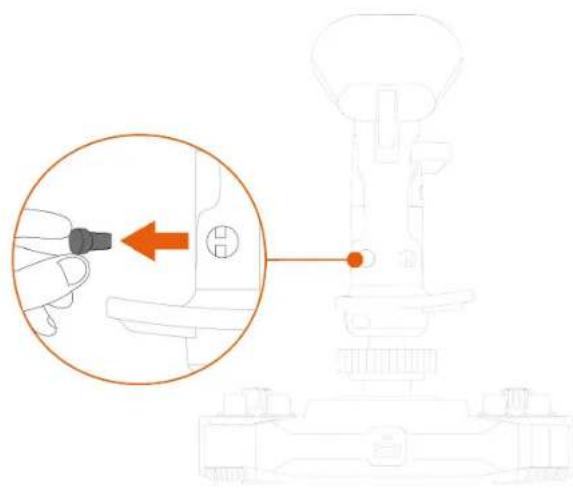

1. Távolítsa el a levehető gombot (C1 vagy C2), amely a botkormány markolatának hátulján található.

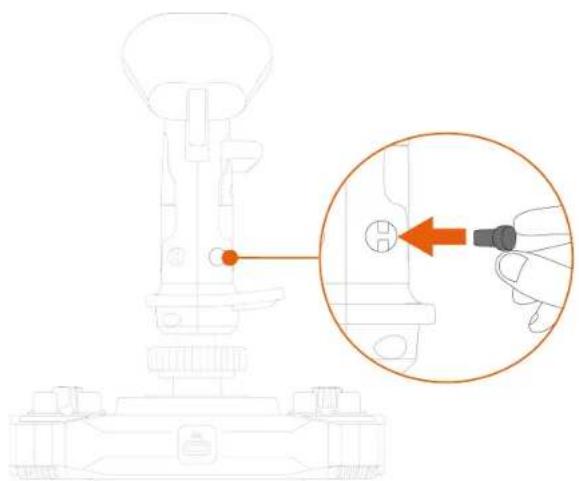

1. Helyezze be a kívánt levehető gombot (C1 vagy C2) a B2 hüvelykujjtámasz alá.

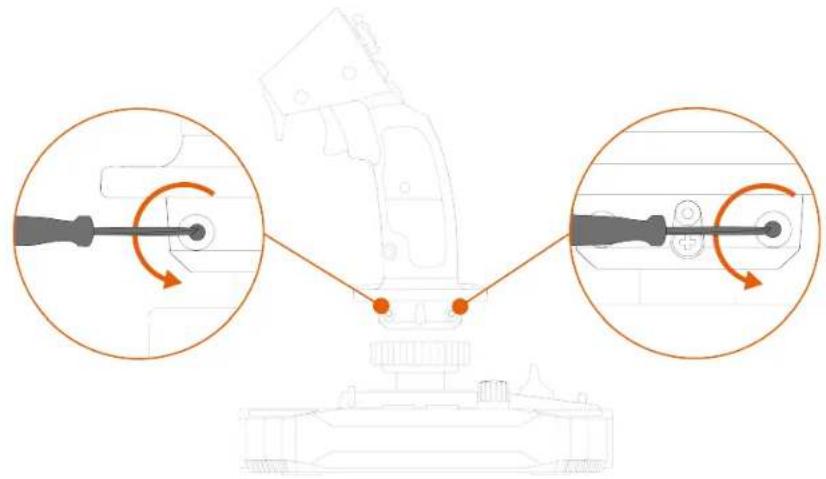

1. Csavarja ki a csuklótámaszt rögzítő két csavart.

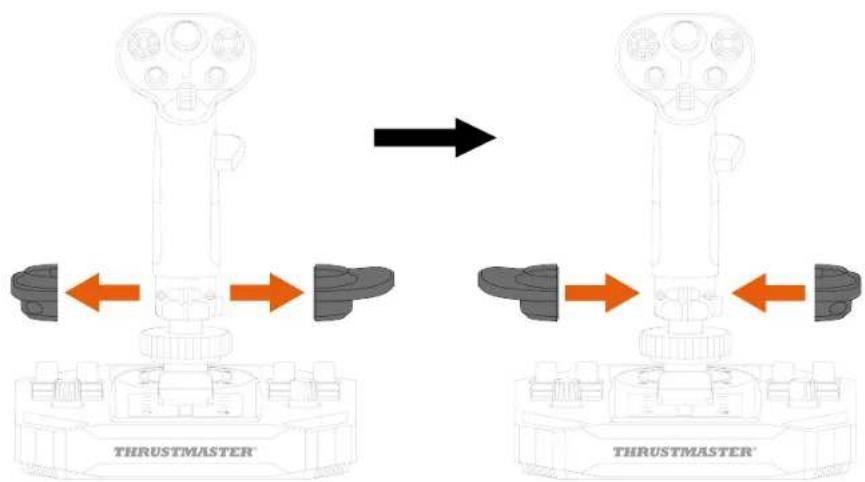

1. Távolítsa el a csuklótámasz két részét, majd helyezze vissza őket a botkormány markolatára az alkatrészek felcserélésével.

1. Csavarja be a két csavart, amelyek a csuklótámaszt a helyén tartják.

A joystick jobbkezes módba állítása:

1. Állítsa a joystick alján található kiválasztókapcsolót RIGHT HANDED (jobbkezes) állásba.

A joystickot a Sol-R [R] Flightstick névvel ismeri fel.

1. Csavarja ki a balkezes hüvelykujjtámaszt (B1).

1. Távolítsa el a bal oldali hüvelykujjtámasz mindkét részét (B1 és B2).

1. Helyezze a jobb oldali hüvelykujjtámasz mindkét részét (A1 és A2) a botkormány markolatára.

1. Csavarja be a jobbkezes hüvelyujjtámaszt (A1).

1. Távolítsa el a levehető gombot (C1 vagy C2), amely a botkormány markolatának hátulján található.

1. Helyezze be a kívánt levehető gombot (C1 vagy C2) az A1 hüvelykujjtámasz alá.

1. Csavarja ki a csuklótámaszt rögzítő két csavart.

1. Távolítsa el a csuklótámasz két részét, majd helyezze vissza őket a botkormány markolatára az alkatrészek felcserélésével.

1. Csavarja be a két csavart, amelyek a csuklótámaszt a helyén tartják.

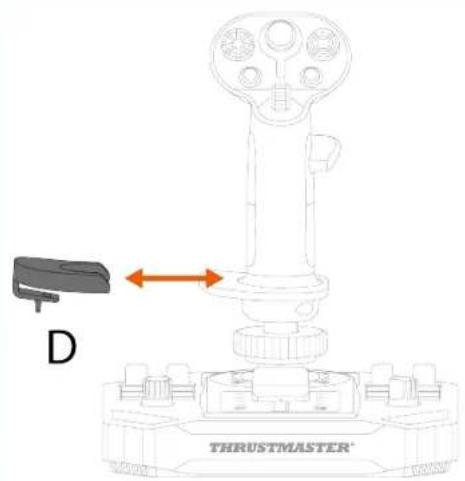

A Sol-R 1 Flightstick joystick magasság adapterrel rendelkezik, hogy a nagyobb kényelem érdekében megemelje a kezét, amikor a botkormány markolatát tartja.

Az adapterrel

A magasság adapter felszereléséhez pattintsa azt a csuklótámaszra.

Balkezes mód

Ügyeljen arra, hogy csak hivatalos tartozékokat használjon. A nem hivatalos tartozékok használata károsíthatja a terméket és érvénytelenítheti a garanciát.

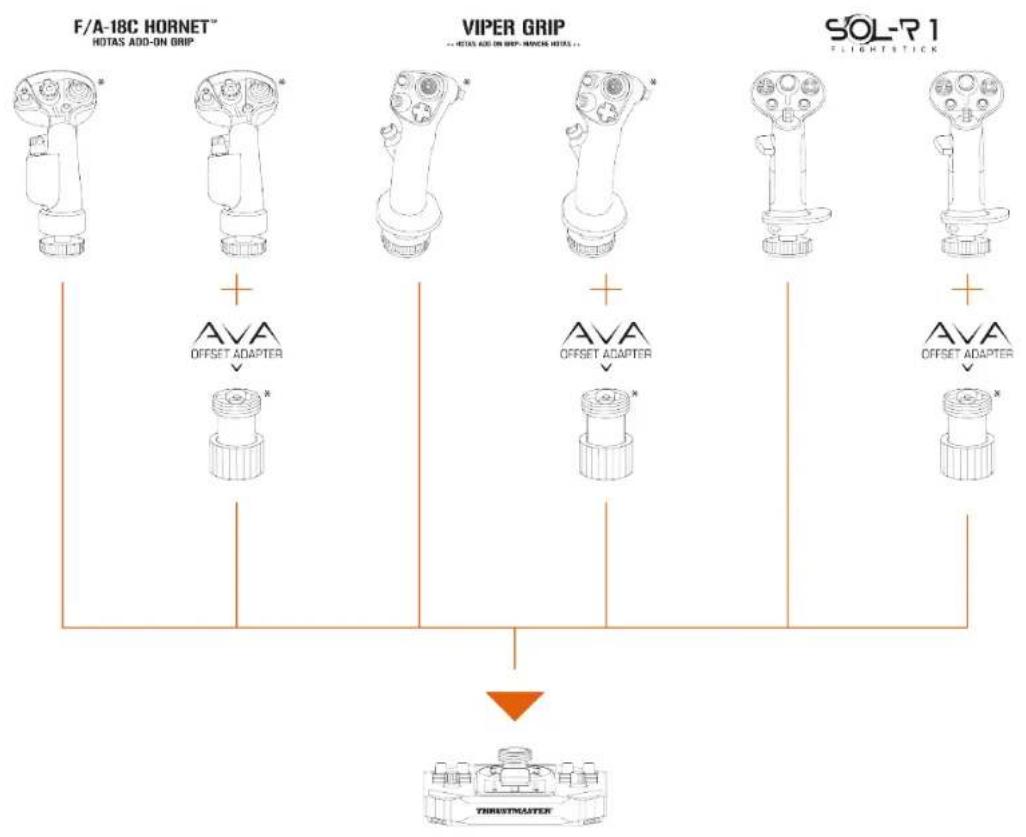

Botkormány markolatok

A Sol-R alap a következő botkormány markolatokkal és kiegészítőkkel kompatibilis:

• F/A-18C Hornet™ HOTAS Add-On Grip botkormány markolat*;
• Viper Grip - HOTAS Add-On Grip botkormány markolat* (régebben F16-C Viper HOTAS Add-On Grip);
• AVA Offset Adapter adapter*;
  – jövőbeni Thrustmaster botkormány markolatok*.

*Külön kapható

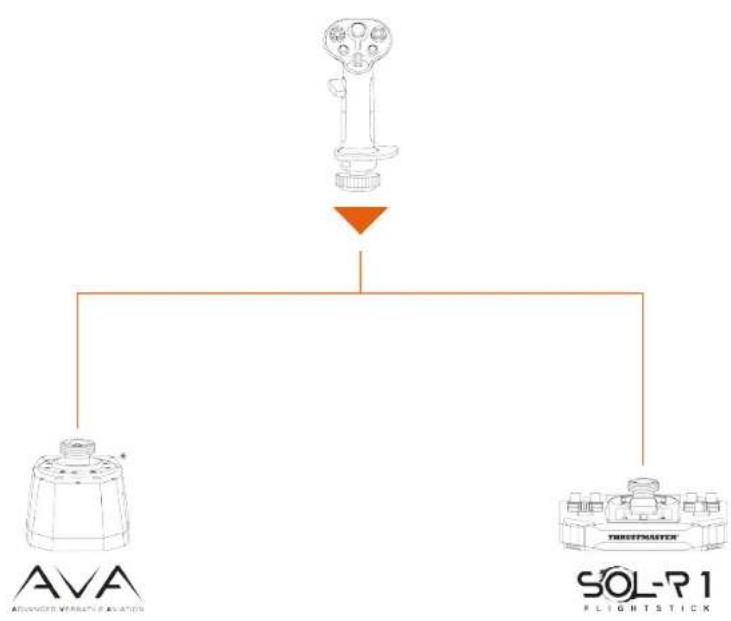

Alap

A Sol-R botkormány markolata kompatibilis az AVA alappal*.

*Külön kapható

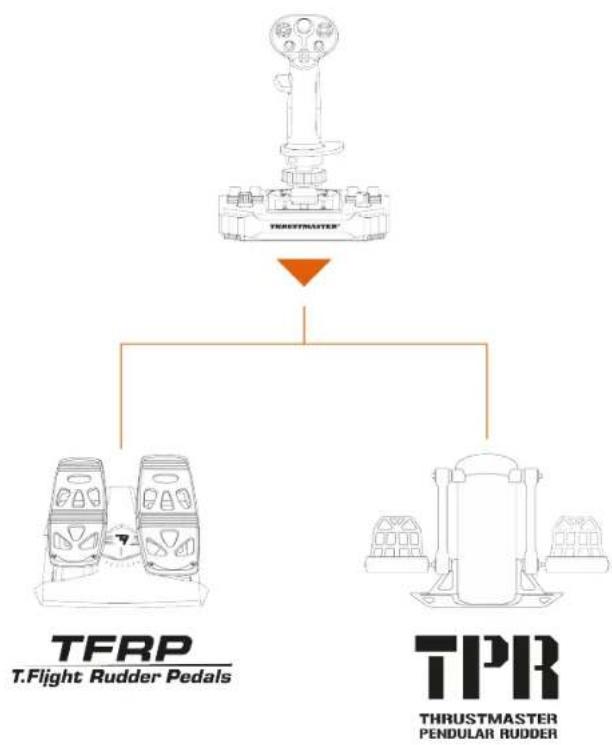

Oldalkormányok

A Sol-R 1 Flightstick joystick a következő oldalkormány rendszerekkel kompatibilis:

- TFRP T.Flight Rudder Pedals*:

- TPR: Thrustmaster Pendular Rudder*.

- A TFRP-t és a TPR-t USB-n keresztül kell csatlakoztatni a számítógéphez.

- A TFRP és a TPR kompatibilis minden olyan játékban, amely támogatja a több USB-t és az oldalkormányokat.

10. T.A.R.G.E.T. korszerű programozó szoftver

A T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) egy innovatív, nagy teljesítményű szoftvercsomag, amely lehetővé teszi a legtöbb Thrustmaster repülésvezérlő továbbfejlesztését és a profilok megosztását a Thrustmaster közösséggel.

Telepítés

1. Látogasson el a: https://support.thrustmaster.com/product/sol-r-1-flightstick weboldalra.

2. A Software (Szoftver) részben töltse le és telepítse a T.A.R.G.E.T korszerű programozási szoftvert.

Legfontosabb jellemzők

– A tengelyek különböző lehetséges konfigurációi.
- Több programozási szint is elérhető: Basic, Advanced és Script.
- Megfogod és Odahúzod elv használata.
- Lehetőség a Sol-R 1 Flightstick joystick és más Thrustmaster repülésszimulációs kiegészítők (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA termékcsalád*, VIPER termékcsalád*, AVA termékcsalád* - ezek mindegyike kompatibilis a T.A.R.G.E.T-tal is) összekapcsolására, így egyetlen USB eszközként ismerhetők fel.
- Hozzáférés a Thrustmaster közösség által létrehozott speciális profilokhoz.

11. GYIK és technikai támogatás

Kérdése van a Sol-R 1 Flightstick joystickkal kapcsolatban, vagy technikai problémái vannak? Ha igen, látogasson el a Thrustmaster műszaki támogatás weboldalára:

1. A joystickom nem működik megfelelően, vagy úgy tűnik, hogy nem megfelelően van kalibrálva.

• Kapcsolja ki a számítógépet, húzza ki a joystickot, majd csatlakoztassa újra, indítsa újra a számítógépet, és indítsa újra a játékot.
• Amikor csatlakoztatja a joystickot, ügyeljen arra, hogy a kalibrációs problémák elkerülése érdekében a botkormány markolatát középen tartsa, és ne mozdítsa el.

2. Nem tudom a joystickomat konfigurálni

- Lépjen be a játék menüjébe, és válassza a Beállítások > Kontroller > Gamepad vagy Joystick lehetőséget. Ezután válassza ki a legmegfelelőbb konfigurációt, vagy konfigurálja teljesen újra a joystick beállításait.

- További információkért olvassa el a játék használati útmutatóját vagy az online súgót.

3. A joystickom túl érzékeny, vagy nem elég érzékeny

• A Sol-R 1 Flightstick automatikusan kalibrálja magát a különböző tengelyeken végzett néhány mozdulat után.
• Lépjen be a játék menüjébe, és válassza az Beállítások > Kontroller > Gamepad vagy Joystick menüpontot. Ezután állítsa be a joystick érzékenységét és a holtzónákat, ha ezek az opciók elérhetők.

4. A joystickom nem működik

- Ahhoz, hogy a Sol-R 1 Flightstick joystick megfelelően működjön a videojátékokkal, frissítenie kell a firmware-t.

A firmware frissítéséhez, látogasson el a

https://support.thrustmaster.com/product/sol-r-1-flightstick weboldalra.

Válassza a Drivers (Illesztőprogramok) lehetőséget, és kövesse az utasításokat, beleértve a letöltési és telepítési eljárást.

THRUSTMASTER®

FLIGHTSTICK

(Windows® 10/11) PC 'ב'שְׁר

בַרְשָׁה בִרְשָׁה
