SOL-R1

FLIGHTSTICK

Lesen Sie die Anweisungen in diesem Benutzerhandbuch sorgfältig durch, bevor Sie das Produkt installieren, bevor Sie es benutzen und bevor Sie es warten. Beachten Sie unbedingt die Sicherheitsanweisungen. Die Nichtbeachtung dieser Anweisungen kann zu Unfällen und/oder Schäden führen. Bewahren Sie dieses Benutzerhandbuch auf, damit Sie auch in Zukunft darin nachschlagen können.

INHALTSANGABE

1. VERPACKUNGSINHALT......6

2. TECHNISCHE FUNKTIONEN......7

3. INFORMATIONEN BEZÜGLICH DER

NUTZUNG....11

1. ZUSAMMENBAU....13

2. INSTALLATION AUF DEM PC......15

Control Panel 16

Mapping....20

1. ANBRINGUNG AUF EINER HALTERUNG..23

Anbringung an einer TM Flying Clamp* ...24

Einbau in ein Cockpit* oder an eine andere

feste Halterung ^* 25

1. FUNKTIONEN 26

Schubhebel....26

Ruderfunktion 27

Multidirektionaler Point-of-View-Schalter..29

8. KONFIGURIEREN DES JOYSTICK-

GRIFFS 32

Rechtshänder- oder Linkshänder-Modus..32

Höhenadapter......43

9. KOMPATIBILITÄT 44

Steuerknüppel-Griffe 45

Basis 46

Ruder 47

10. ERWEITERTE PROGRAMMIERSOFTWARE

T.A.R.G.E.T 48

Installation 48

Hauptmerkmale....49

11. FAQ UND TECHNISCHER SUPPORT .....50

SOL-R1

FLIGHTSTICK

Genießen Sie einzigartige stellare Erfahrungen mit dem Joystick Sol-R 1 Flightstick: Er begleitet Sie in allen Ihren Schlachten und Erkundungen des Weltraums.

Dieses Handbuch soll Ihnen helfen, Ihren Sol-R 1 Flightstick unter den bestmöglichen Bedingungen zu installieren und zu benutzen. Bevor Sie starten, lesen Sie bitte die Anweisungen und Warnhinweise sorgfältig durch: Sie werden Ihnen helfen, Ihr Produkt mit maximaler Freude zu nutzen.

Aktualisierung der Firmware

Damit der Joystick Sol-R 1 Flightstick mit Videospielen richtig funktioniert, müssen Sie seine Firmware aktualisieren.

Um die Aktualisierung vorzunehmen, besuchen Sie https://support.thrustmaster.com/product/sol-r-1-flightstick.

Wählen Sie Treiber und folgen Sie den Anweisungen, einschließlich des Download- und Installationsverfahrens.

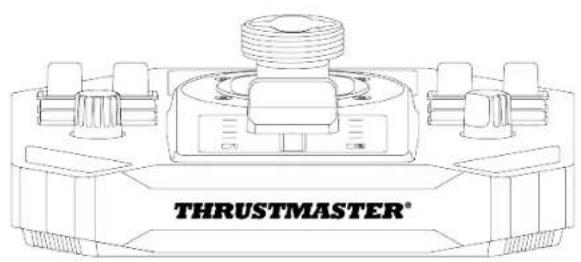

1. Verpackungsinhalt

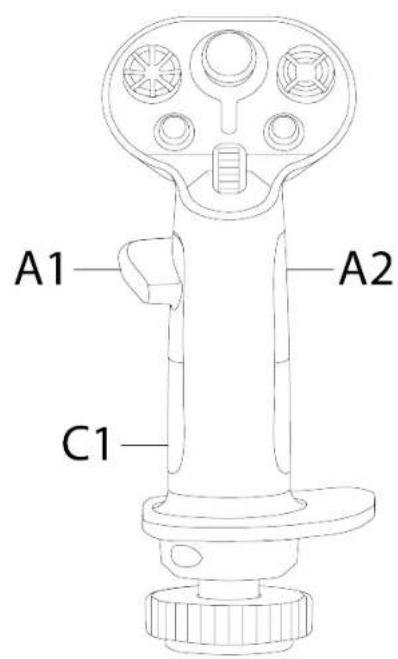

A1 A2 C1

2. Technische Funktionen

1 2 3 4 5 A1 A2 5 6 7

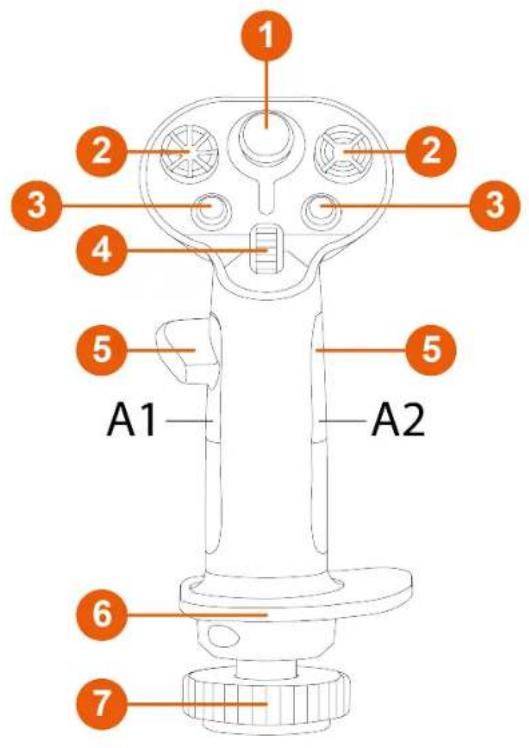

1 Analoger Ministick
2 Multidirektionaler 8-Wege-Point-of-View-Schalter
3 Aktionstasten
4 Scrollrad
⑤ Daumenauflagen (Rechts- und Linkshänder)
6 Beidhändige Handgelenkstütze
7 Ruderfunktion durch Drehen des Joystick-Griffs (arretierbar)

8 C1 9

9 C2 10 D

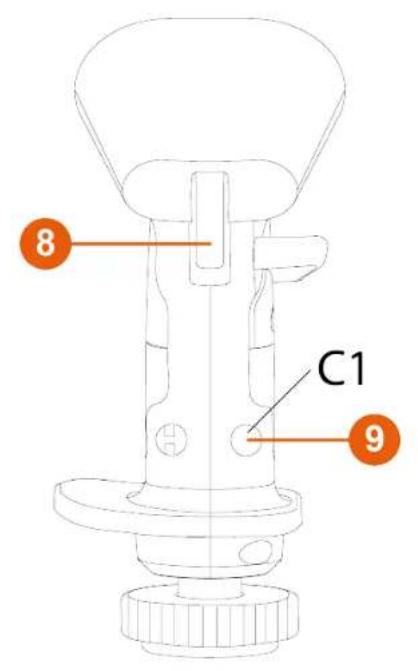

8 Trigger (einschließlich eines Dual-Position-Triggers)
9 Auswechselbare Tasten
⑩ Auswechselbarer Höhenadapter (Rechtshänder und Linkshänder)

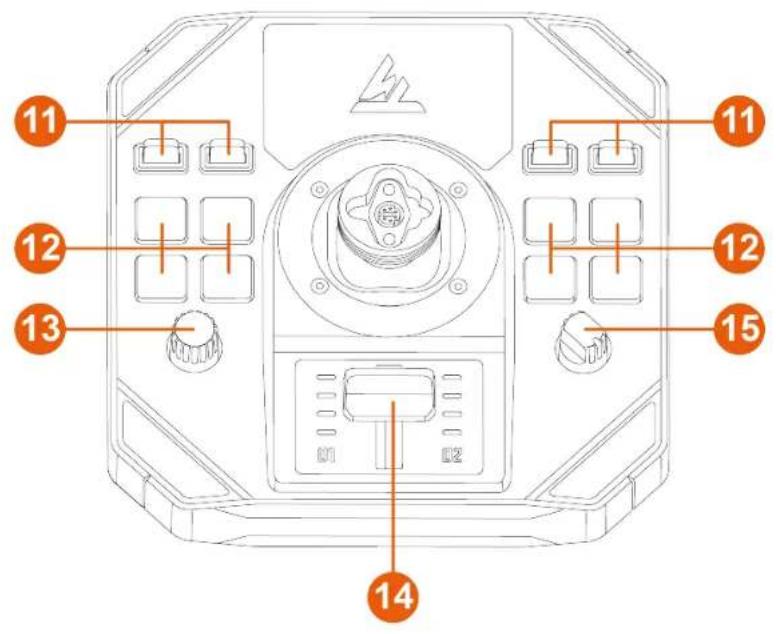

11 12 13 14 15 11 12 13

11 Wechselschalter (zwei Positionen)
12 Beleuchtete Aktionstasten
13 Encoder
14 Schubhebel mit Kontrollleuchten
15 Drehwählschalter (vier Positionen)

16 USB-C-Anschluss

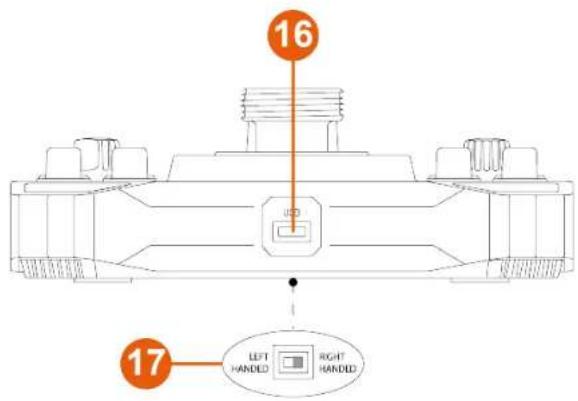

17 Wählschalter: LEFT HANDED (Linkshänder) / RIGHT HANDED (Rechtshänder)
18 USB-A - USB-C-Kabel
19 Stabilitätsstützen

3. Informationen bezüglich der Nutzung

Dokumentation

Bevor Sie dieses Produkt verwenden, lesen Sie diese Dokumentation noch einmal sorgfältig durch und bewahren Sie diese auf, damit Sie später darin nachschlagen können.

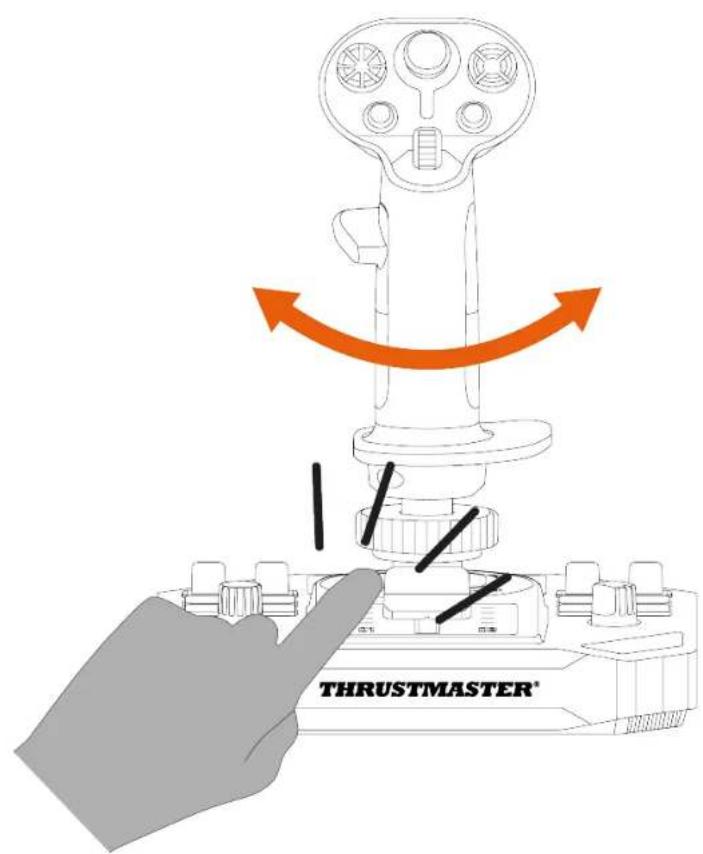

Einklemmgefahr

Bei der Verwendung des Joysticks Sol-R 1 Flightstick dürfen Sie niemals Ihre Finger in den Bereich zwischen der Basis und der Achse des Joystick-Griffs stecken.

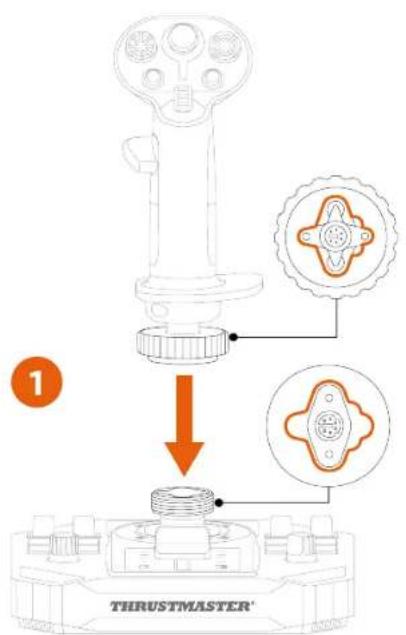

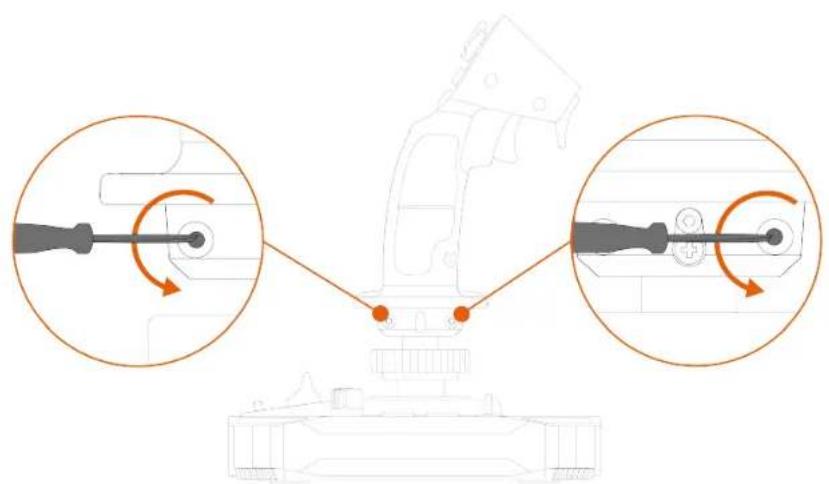

1. Platzieren Sie den Joystick-Griff auf der Basis. Achten Sie darauf, dass der Joystick-Griff richtig positioniert ist, wie in der Abbildung unten gezeigt.

2. Ziehen Sie den Klemmring fest.

Wenn Sie einen Widerstand spüren, sollten Sie keine Gewalt einsetzen. Vergewissern Sie sich, dass die Anschlüsse für die Basis und den Joystick-Griff richtig ausgerichtet sind, wie oben gezeigt. Die Nichtbeachtung dieser Anweisung kann zu Schäden an den Produkten führen.

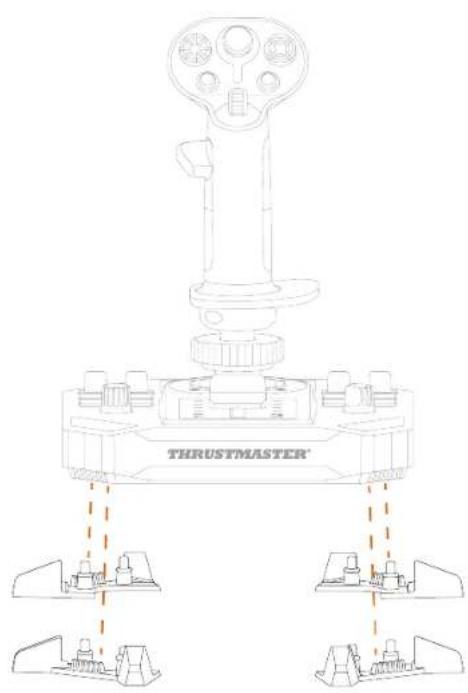

1. (Optional) Stecken Sie die Stabilitätsstützen in die vier Ecken der Basis.

5. Installation auf dem PC

1. Besuchen Sie bitte:
   https://support.thrustmaster.com/product/sol-r-1-flightstick.
2. Laden Sie den PC-Treiber und seine angepasste Schnittstelle für die Windows-Systemsteuerung herunter und installieren Sie ihn.

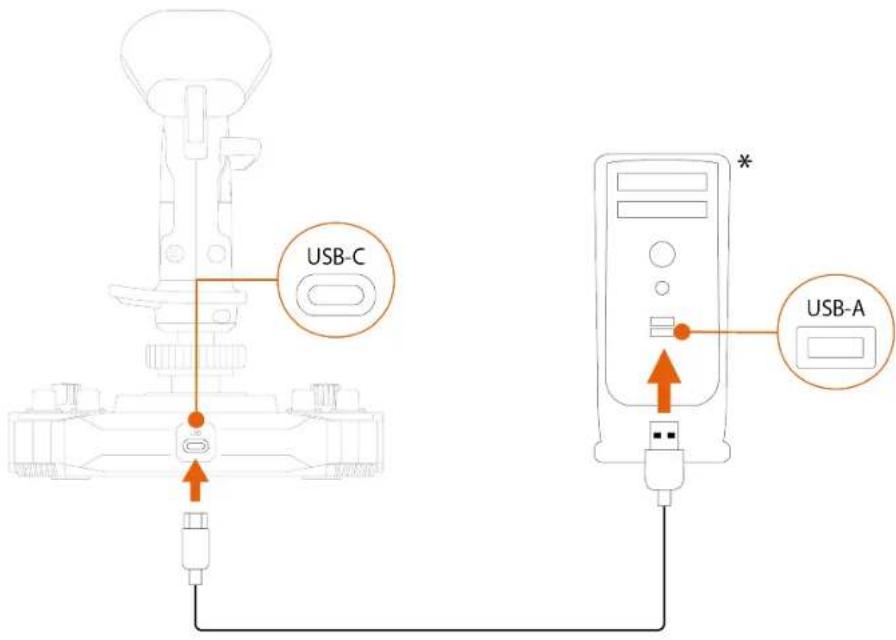

3. Sobald der PC-Treiber installiert ist, schließen Sie den Sol-R 1 Flightstick mit dem USB-A – USB-C-Kabel an einen der USB-Anschlüsse Ihres PCs an.

USB-C USB-A

Control Panel

Um auf das Control Panel zuzugreifen, wählen Sie Start, geben Sie Control Panel oder Systemsteuerung in die Suchleiste ein und klicken Sie dann auf Control Panel oder Systemsteuerung (in Windows® 10/11).

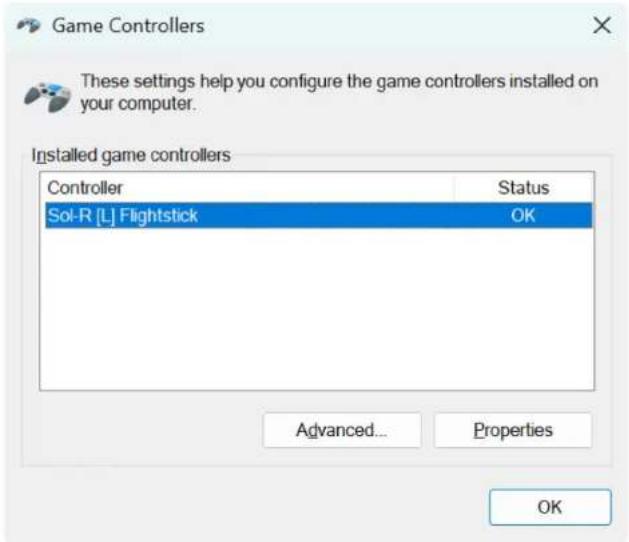

Das Dialogfeld Gamecontroller wird angezeigt. Das Zubehör wird auf dem Monitor mit dem Namen Sol-R [R] Flightstick oder Sol-R [L] Flightstick und dem Status OK angezeigt.

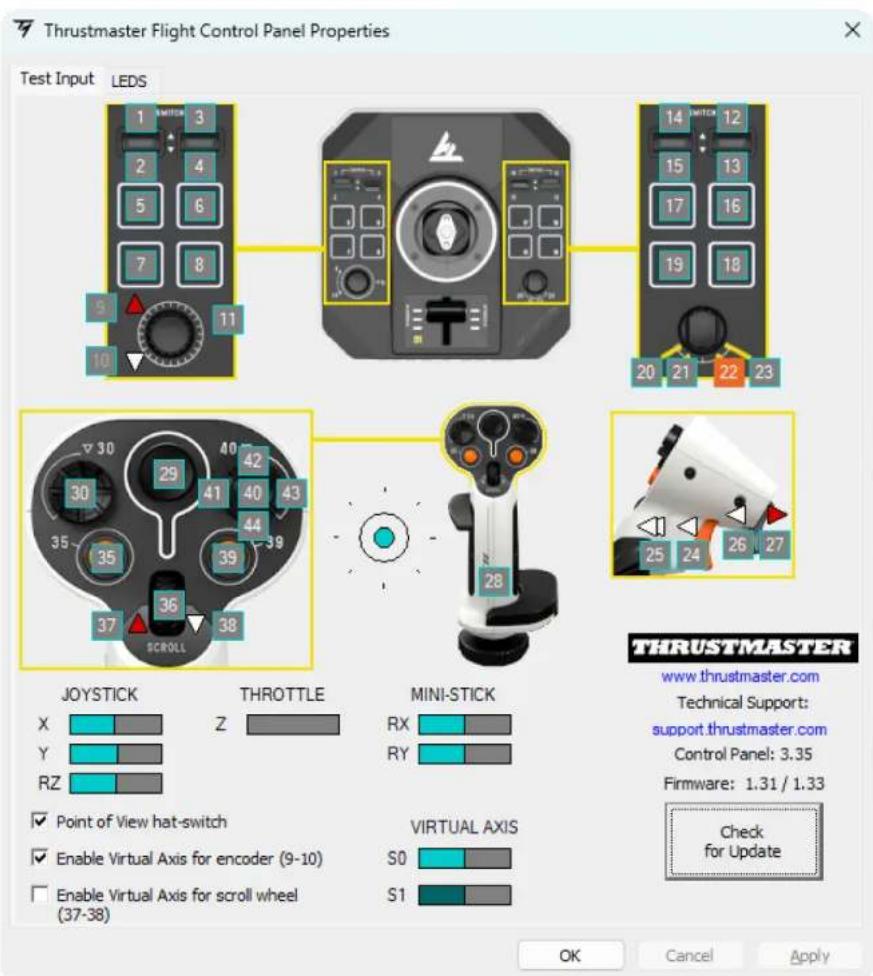

Klicken Sie im Dialogfeld Gamecontroller auf Eigenschaften, um alle Funktionen zu testen und anzuzeigen.

Thrustmaster Flight Control Panel Properties Test Input LEDs 1 3 2 4 5 6 7 8 9 10 11 14 12 15 13 17 16 19 18 20 21 22 23 JOYSTICK THROTTLE MINI-STICK X Z RX RY Y RZ ✓ Point of View hat-switch ✓ Enable Virtual Axis for encoder (9-10) ☐ Enable Virtual Axis for scroll wheel (37-38) S0 S1 VIRTUAL AXIS OK Cancel Apply THRUSTRMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Control Panel: 3.35 Firmware: 1.31 / 1.33 Check for Update

Anpassbare LEDs

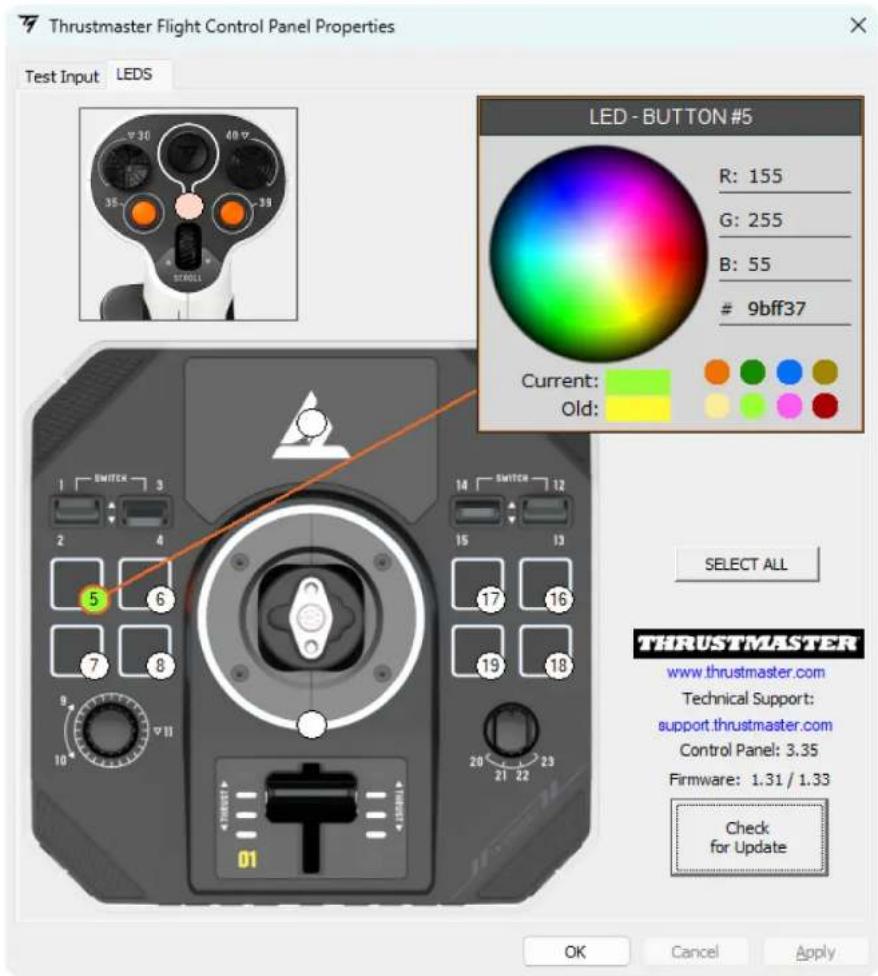

Der Joystick Sol-R 1 Flightstick verfügt über elf LEDs, die über das Control Panel angepasst werden können.

Sie können jeder LED eine andere Farbe zuweisen.

So ändern Sie die Farbe der LEDs:

1. Gehen Sie zum Control Panel für den Joystick Sol-R 1 Flightstick.
2. Klicken Sie im Dialogfeld Gamecontroller auf Eigenschaften.
3. Klicken Sie im Tab LEDS auf einen der farbigen Kreise, um die LED auszuwählen, die Sie ändern möchten.
4. Verwenden Sie das Farbrad oder die Palette der vordefinierten Farben, oder geben Sie einen Farbcode (RGB oder HEX) ein, um die Farbe zu ändern.
5. Klicken Sie auf OK, um die Änderung zu speichern.

Wenn der Sol-R-Joystick-Griff auf einer AVA-Basis* installiert ist, ist der Ministick-Bereich hintergrundbeleuchtet und Sie können die Farbe ändern.

Mapping

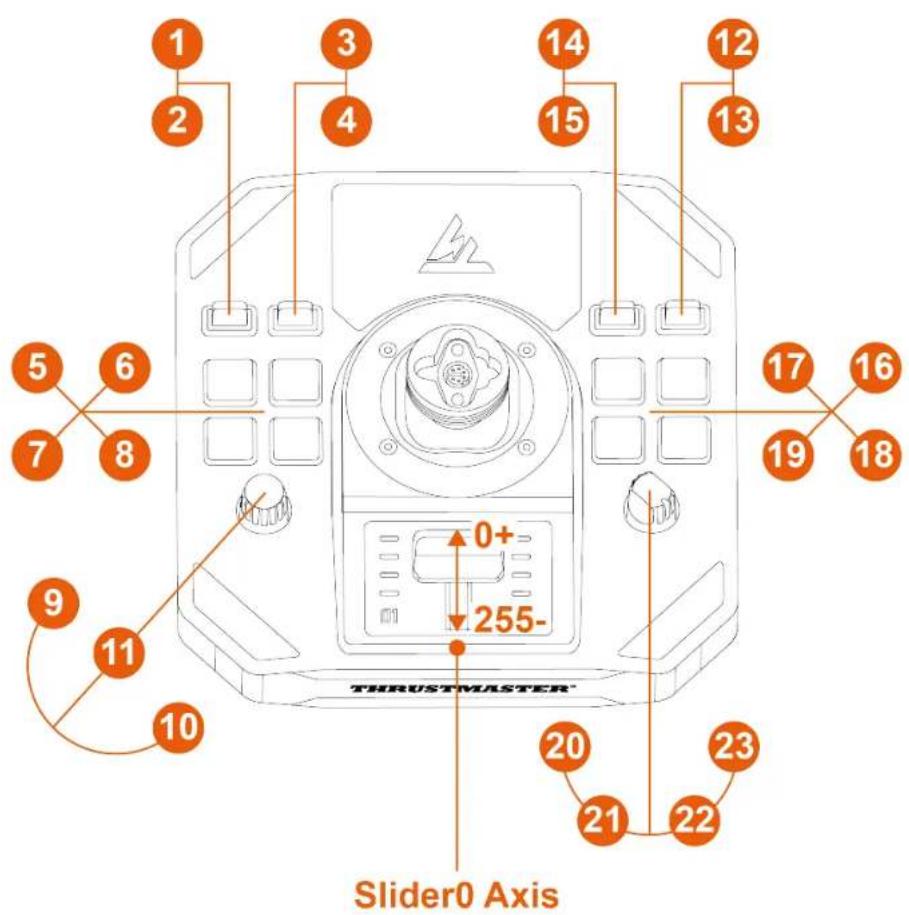

1 2 3 4 14 15 12 13 5 6 7 8 9 11 10 0+ 255- THRUSTMASTER Slider0 Axis 20 21 22 23

Rechtshänder-Modus

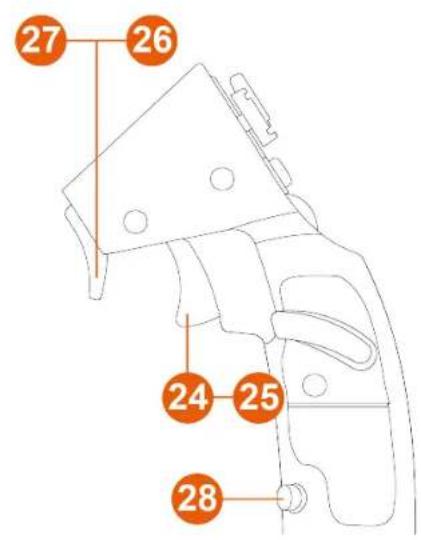

27 26 24 25 28

PoV aktiviert

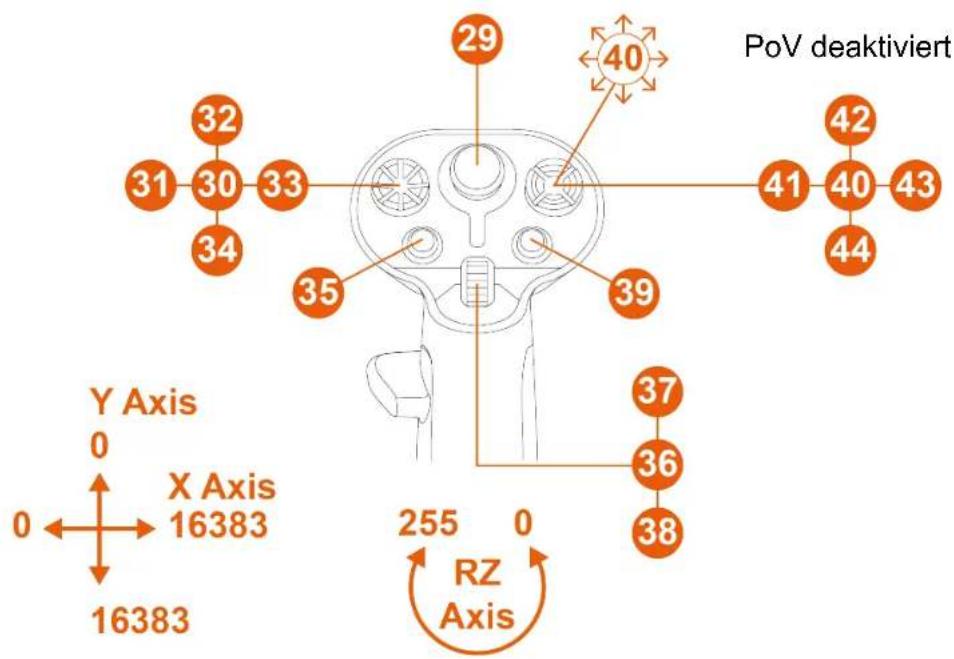

PoV deaktiviert 29 40 32 31 30 33 34 35 39 41 40 43 42 44 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

Linkshänder-Modus

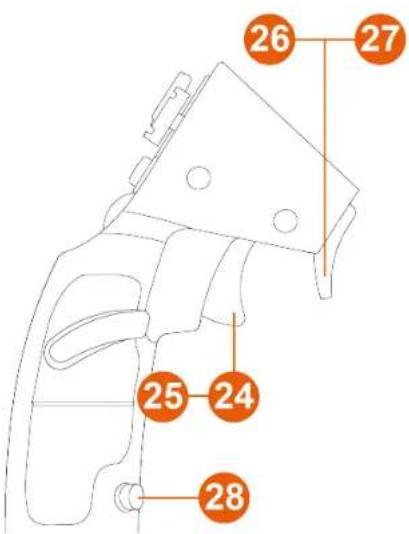

26 27 25 24 28

PoV aktiviert

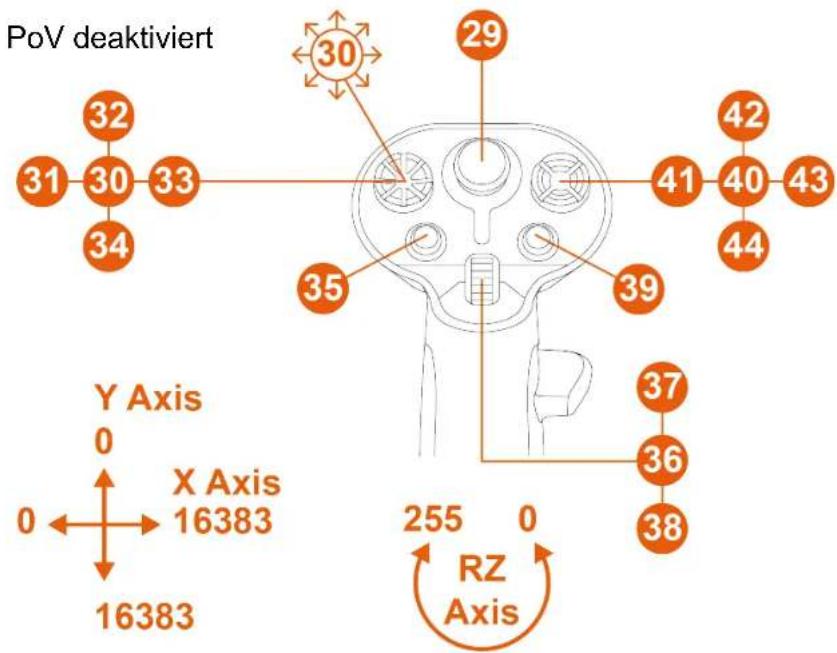

PoV deaktiviert 30 29 32 31 30 33 34 42 41 40 43 35 39 44 Y Axis 0 X Axis 16383 37 36 38 255 0 RZ Axis

6. Anbringung auf einer Halterung

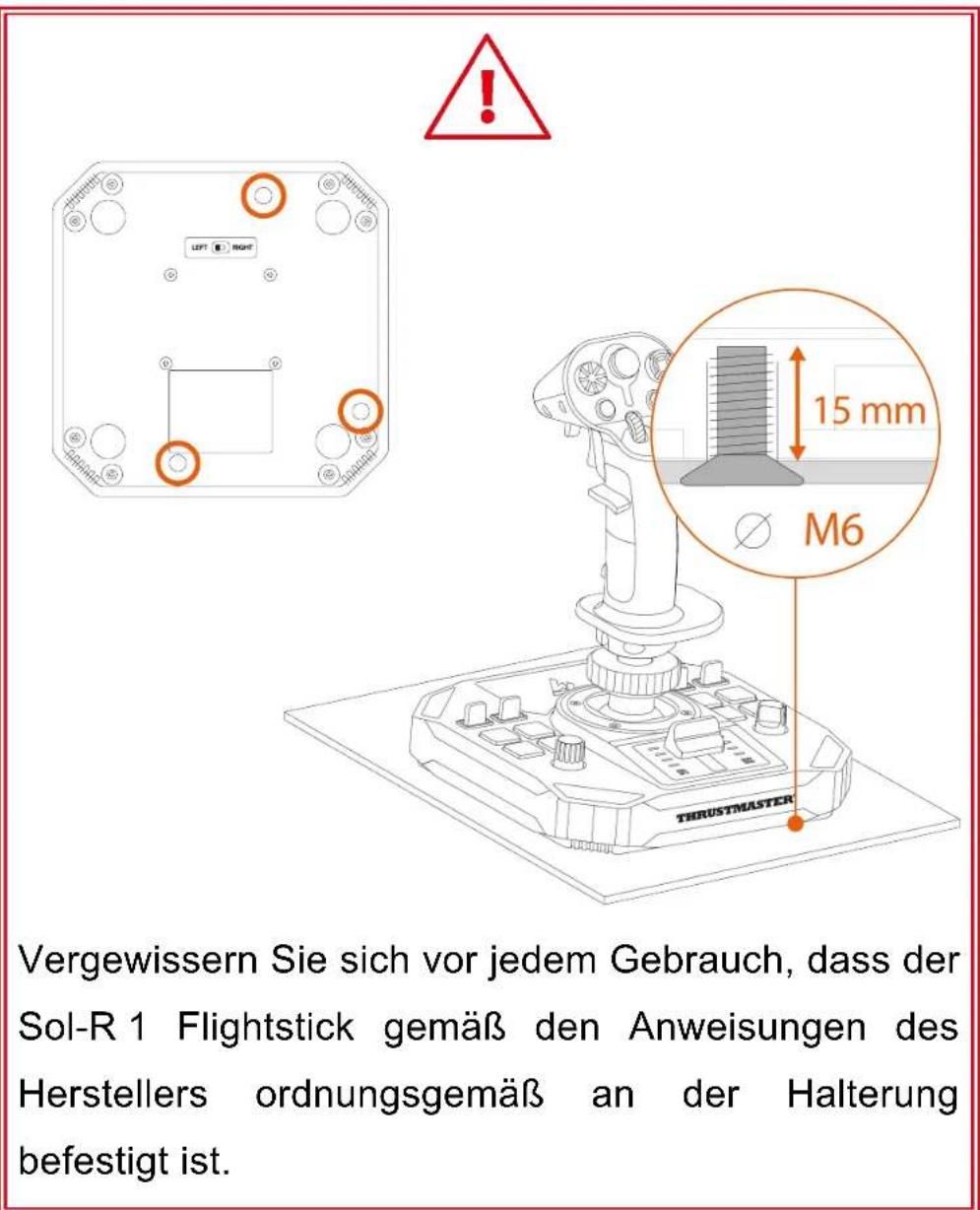

Sie können den Joystick Sol-R 1 Flightstick mit Hilfe von M6-Schrauben (nicht im Lieferumfang enthalten) und den Gewinden an der Unterseite der Basis auf verschiedene Arten von Halterungen montieren. Im Inneren der Basis darf die maximale Länge der Schraube 15 mm nicht überschreiten.

Vergewissern Sie sich vor jedem Gebrauch, dass der Sol-R 1 Flightstick gemäß den Anweisungen des Herstellers ordnungsgemäß an der Halterung befestigt ist.

Anbringung an einer TM Flying Clamp\*

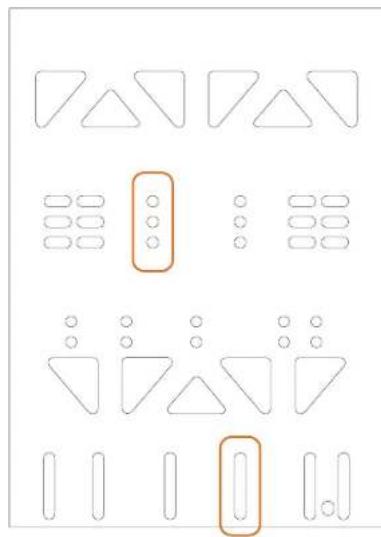

Um den Joystick Sol-R 1 Flightstick an der Halterung TM Flying Clamp* zu befestigen, verwenden Sie zwei Schrauben M6 (nicht im Lieferumfang enthalten).

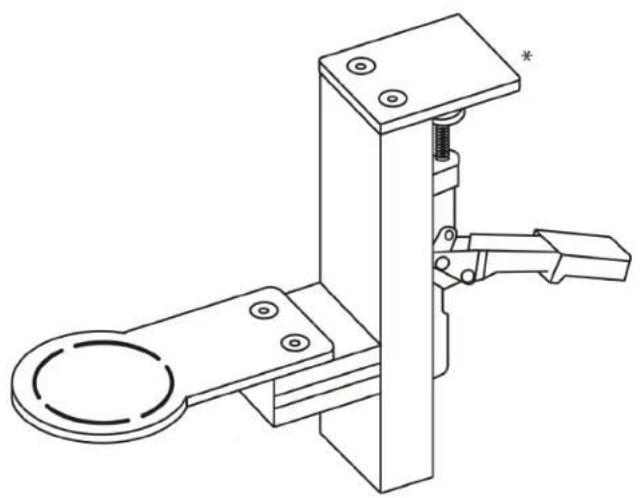

Einbau in ein Cockpit\* oder an eine andere feste Halterung\*

Zur Befestigung des Joysticks Sol-R 1 Flightstick an einem Cockpit* oder einer Schreibtischunterlage* verwenden Sie M6-Schrauben (nicht im Lieferumfang enthalten) und die Gewinde an der Unterseite der Basis.

Um eine Beschädigung des Joysticks Sol-R 1 Flightstick zu vermeiden, wenden Sie sich bitte an den Hersteller des Cockpits oder an den technischen Support, um die Kompatibilität des Cockpits mit Thrustmaster-Produkten sicherzustellen.

7. Funktionen

Schubhebel

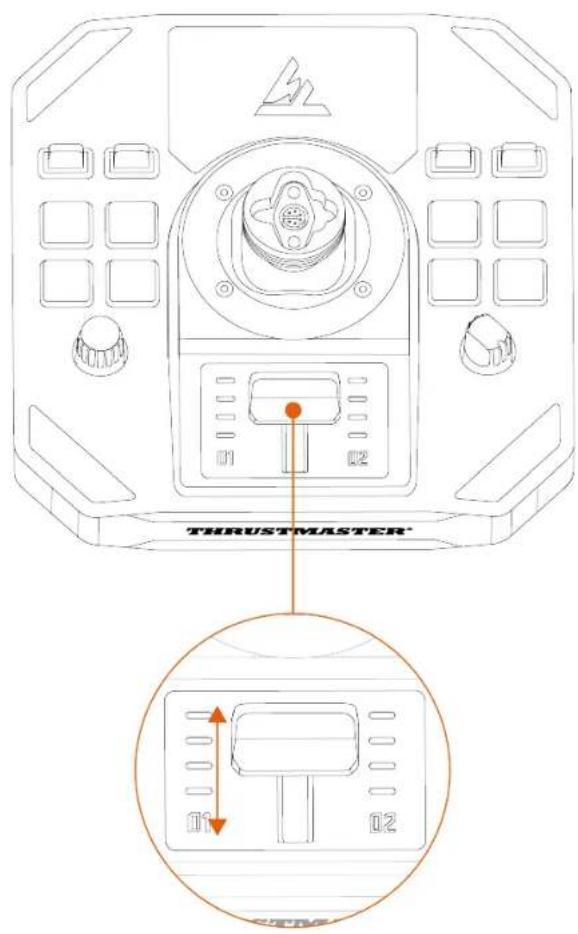

Der Joystick des Sol-R 1 Flightstick verfügt über einen Schubhebel, mit dem Sie die Schubkraft Ihres Raumfahrzeugs leicht steuern können. Anzeigeleuchten helfen Ihnen, die Steuerung zu präzisieren.

THRUSTMASTER 01 02 01 02

Ruderfunktion

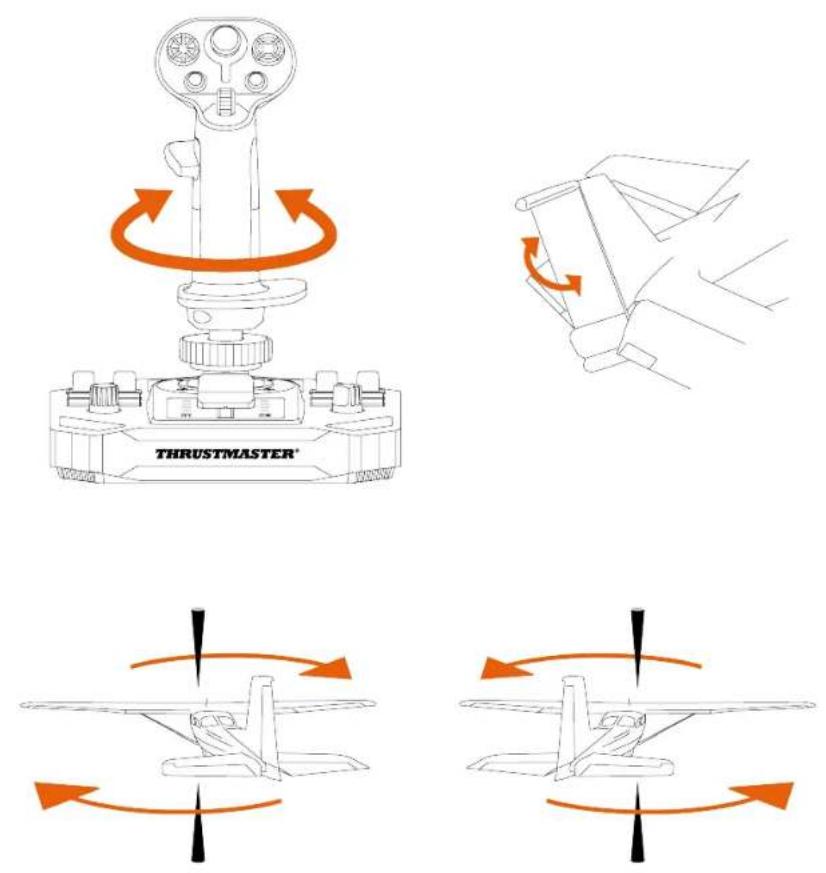

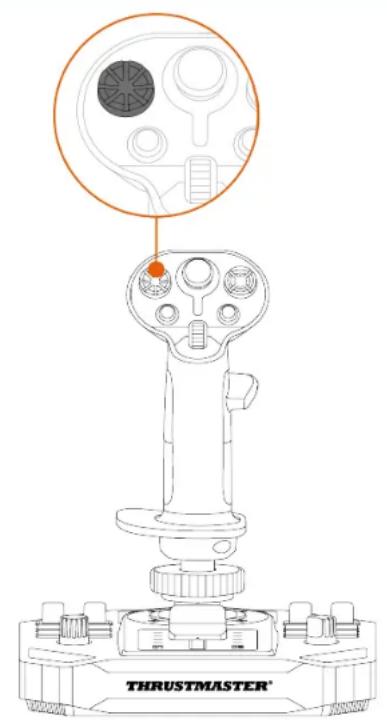

Der Joystick Sol-R 1 Flightstick verfügt über eine Ruderfunktion, die durch Drehen des Joystick-Griffs nach links oder rechts aktiviert werden kann.

In einem Flugzeug betätigt der Pilot das Seitenruder, um das Flugzeug um seine vertikale Achse zu schwenken (das Flugzeug dreht sich nach links oder nach rechts).

Diese Funktion kann deaktiviert werden, indem die Drehung der Z-Achse (Gieren) gesperrt wird.

So sperren Sie die Ruderfunktion:

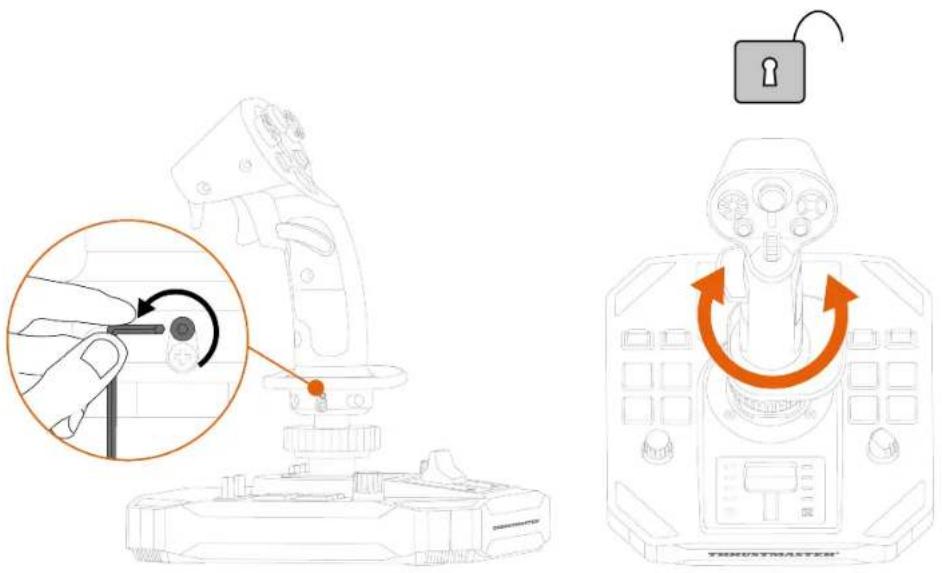

- Ziehen Sie die Sechskantschraube unter der Handgelenkstütze mit einem 2-mm-Inbusschlüssel (nicht im Lieferumfang enthalten) fest.

So entsperren Sie die Ruderfunktion:

- Lösen Sie die Sechskantschraube unter der Handgelenkstütze mit einem 2-mm-Inbusschlüssel (nicht im Lieferumfang enthalten).

Der Joystick Sol-R 1 Flightstick verfügt über einen multidirektionalen Point-of-View-Schalter, mit dem Sie das Geschehen rund um Ihr Raumschiff beobachten können (in Spielen, die dies erlauben).

Im Konfigurationsmenü Ihres Spiels können Sie die verschiedenen Ansichten (Rückansicht, linke Ansicht, rechte Ansicht, Außenansichten) auf die Richtungen des multidirektionalen Point-of-View-Schalters programmieren.

Sie können den multidirektionalen Point-of-View-Schalter auch für andere Zwecke verwenden (Schießen usw.).

Linkshänder-Modus

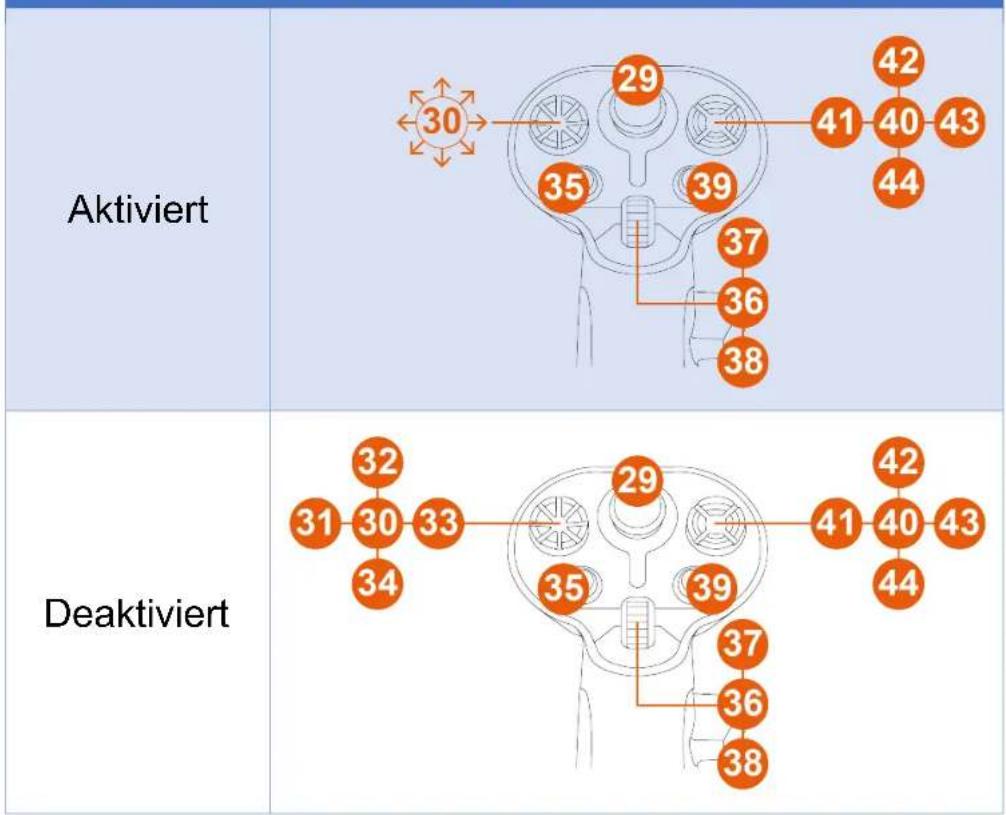

Die Blickwinkel-Funktion kann deaktiviert werden. Der multidirektionale PoV-Schalter kann jedoch weiterhin verwendet werden.

So deaktivieren Sie die Blickwinkel-Funktion:

1. Rufen Sie das Control Panel für den Joystick Sol-R 1 Flightstick auf.
2. Klicken Sie im Dialogfeld Gamecontroller auf Eigenschaften.
3. Deaktivieren Sie in dem Tab Test input (Testeingabe) das Kontrollkästchen Point of view hat-switch (Point-of-View-Schalter).

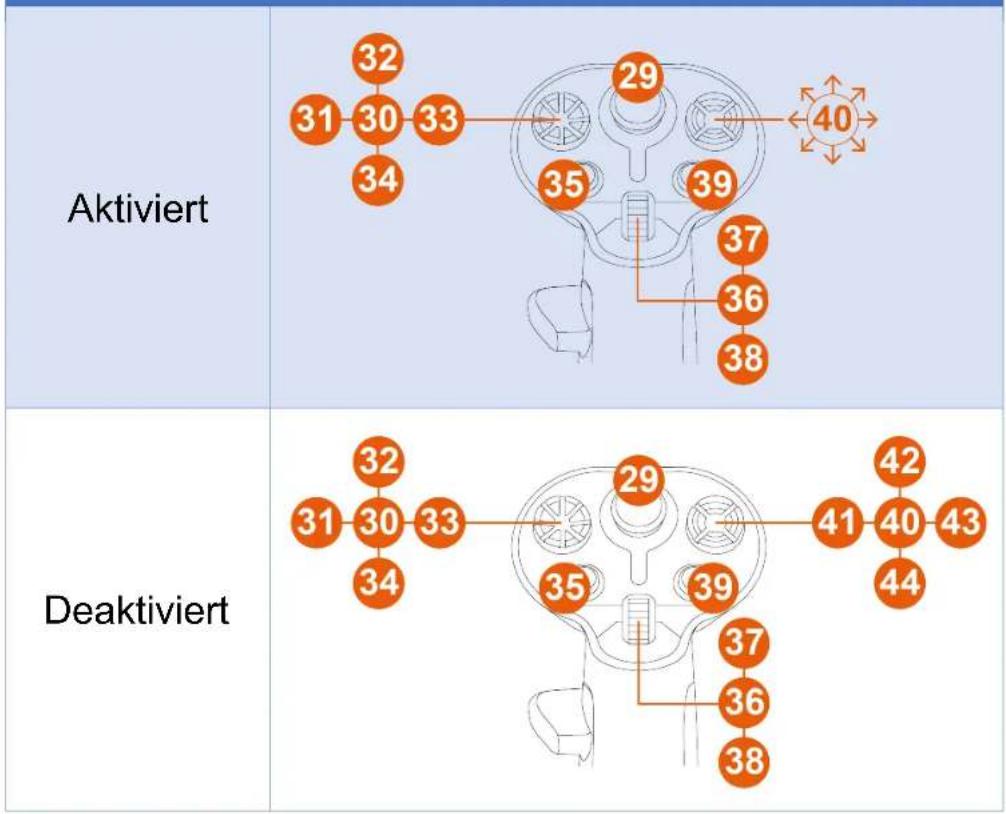

Blickwinkel-Funktion (Rechtshänder-Modus)

Blickwinkel-Funktion (Linkshänder-Modus)

8. Konfigurieren des Joystick-Griffs

Rechtshänder- oder Linkshänder-Modus

Der Joystick Sol-R 1 Flightstick ist beidhändig, um sich perfekt an alle Spieler (ob Rechts- oder Linkshänder) anzupassen.

Standardmäßig ist der Joystick im Rechtshänder-Modus konfiguriert.

Linkshänder-Modus

THRUSTMASTER 02

Rechtshänder-Modus

THRUSTMASTER 01

Führen Sie das Verfahren zum Umschalten vom Rechtshänder- auf den Linkshänder- Modus (oder umgekehrt) durch, bevor Sie den Joystick an Ihren PC anschließen.

So stellen Sie den Joystick auf den Linkshänder- Modus ein:

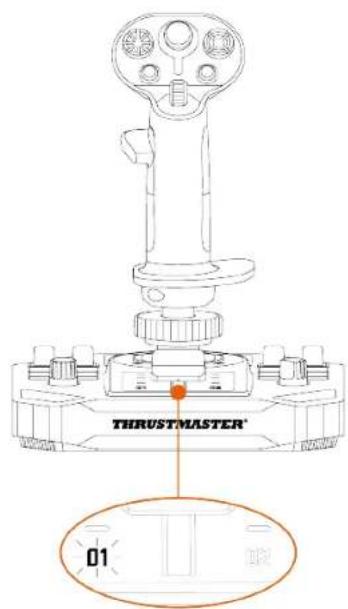

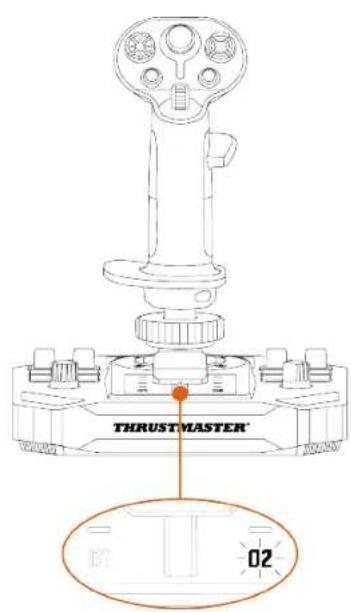

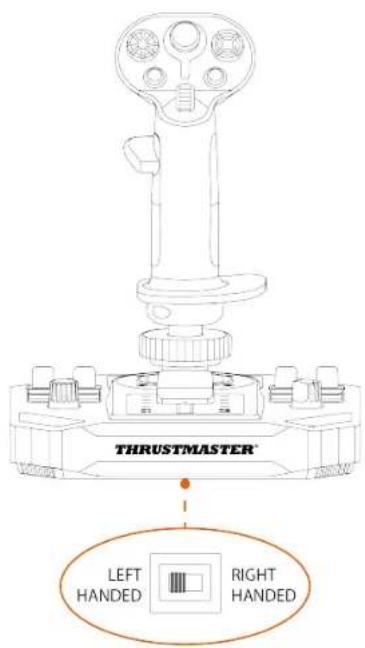

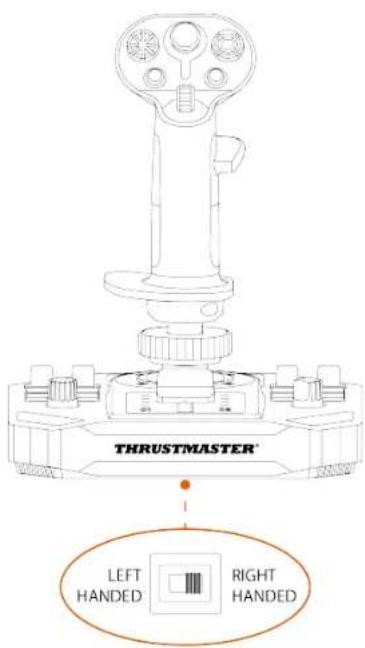

1. Stellen Sie den Wählschalter an der Unterseite der Joystickbasis auf LEFT HANDED (Linkshänder).

Der Joystick wird mit dem Namen Sol-R [L] Flightstick erkannt.

THRUSTMASTER LEFT HANDED RIGHT HANDED

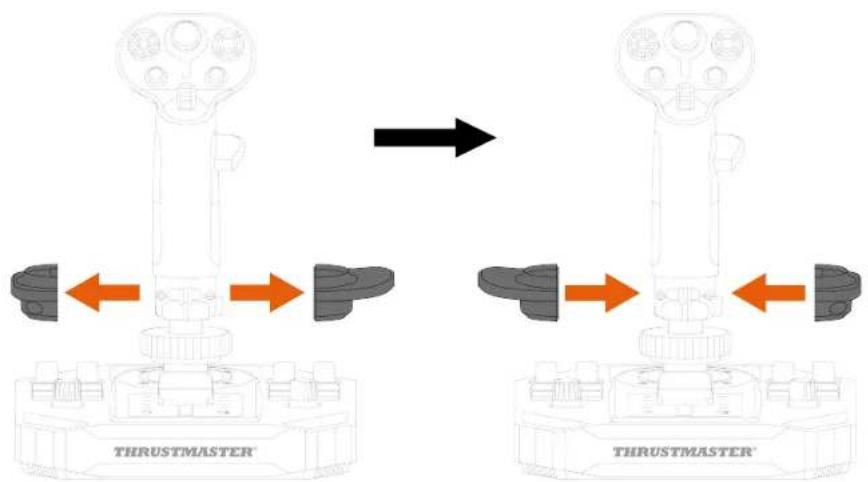

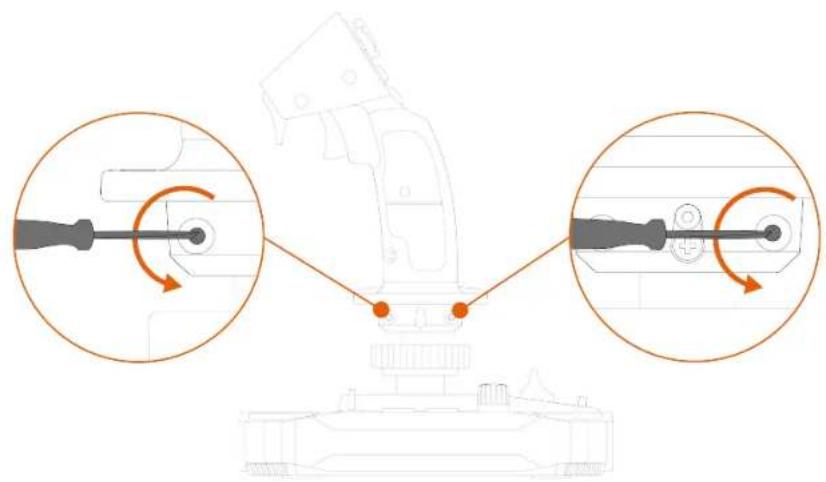

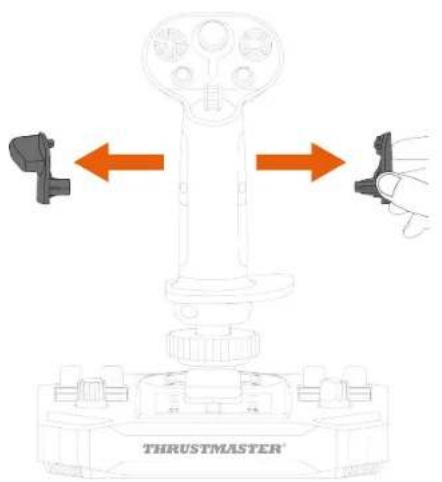

1. Schrauben Sie die rechte Daumenauflage (A1) ab

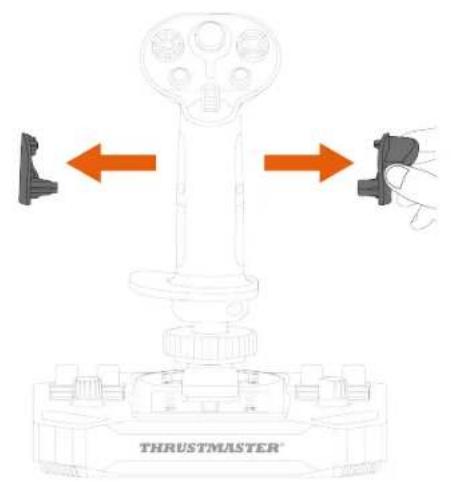

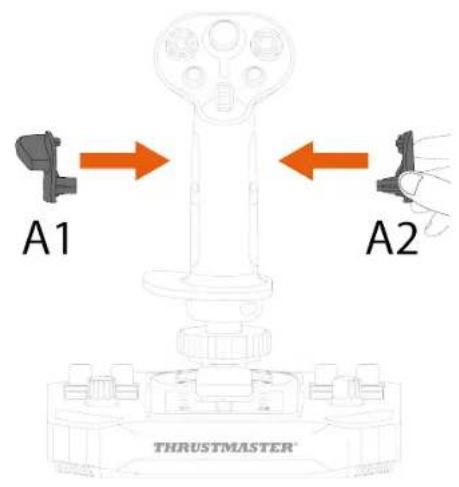

1. Entfernen Sie beide Teile der rechten Daumenauflage (A1 und A2).

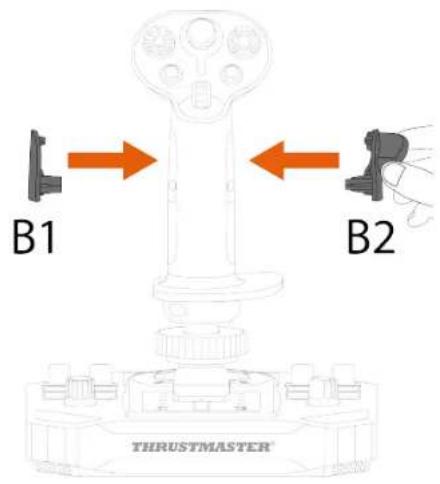

1. Platzieren Sie beide Teile der linken Daumenauflage (B1 und B2) auf den Joystick-Griff.

1. Schrauben Sie die linke Daumenauflage (B1) fest.

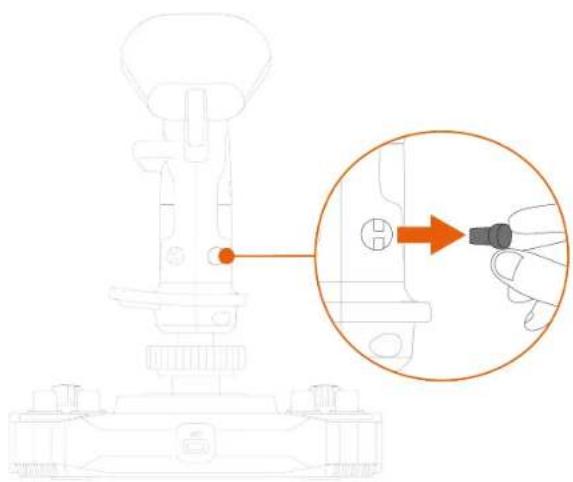

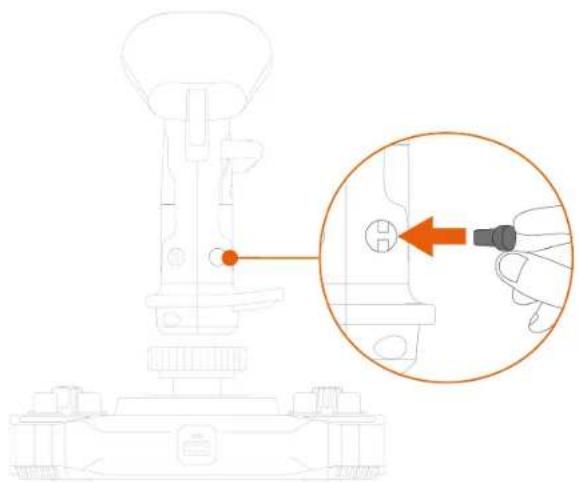

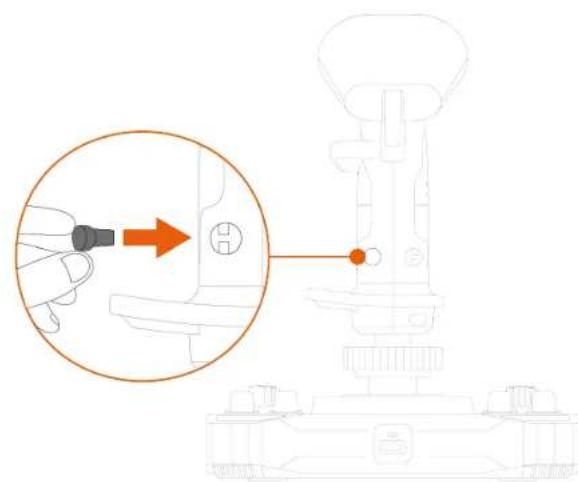

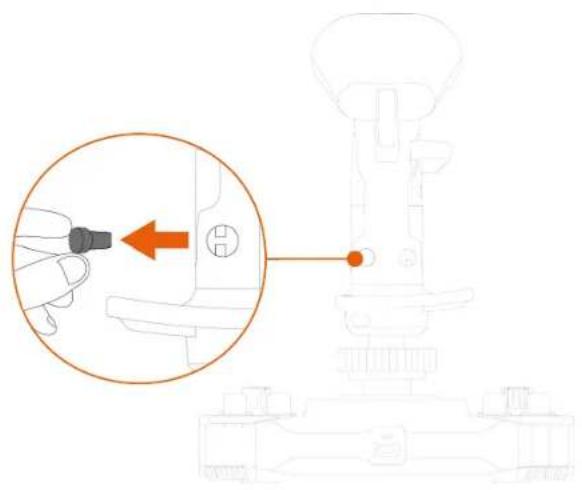

1. Entfernen Sie die auswechselbare Taste (C1 oder C2), die sich auf der Rückseite des Joystick-Griffs befindet.

1. Setzen Sie die von Ihnen bevorzugte auswechselbare Taste (C1 oder C2) unter der Daumenauflage B2 ein.

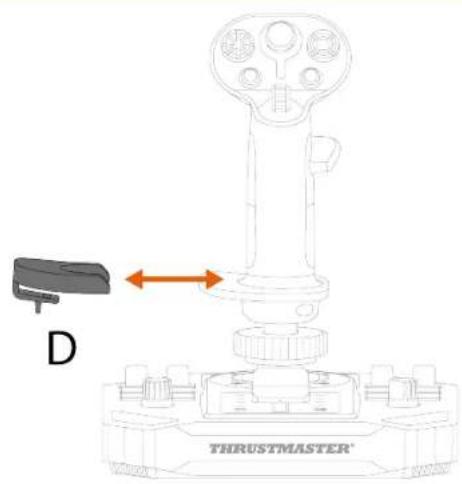

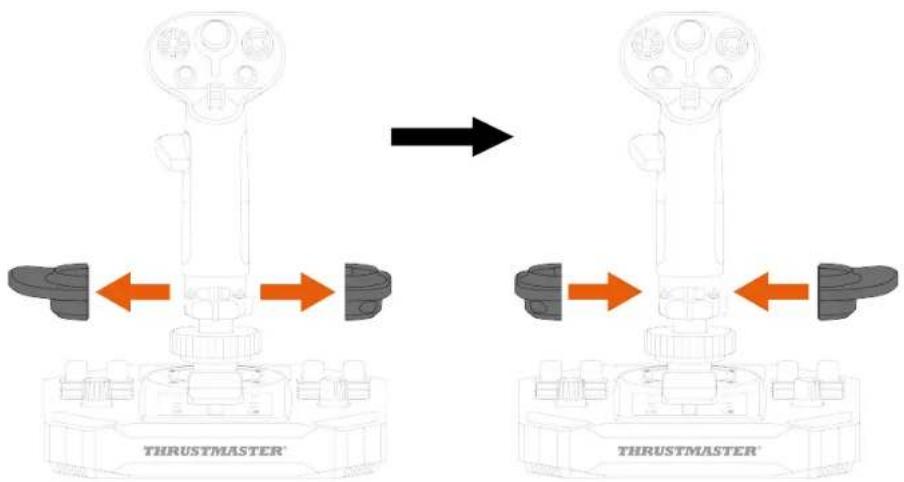

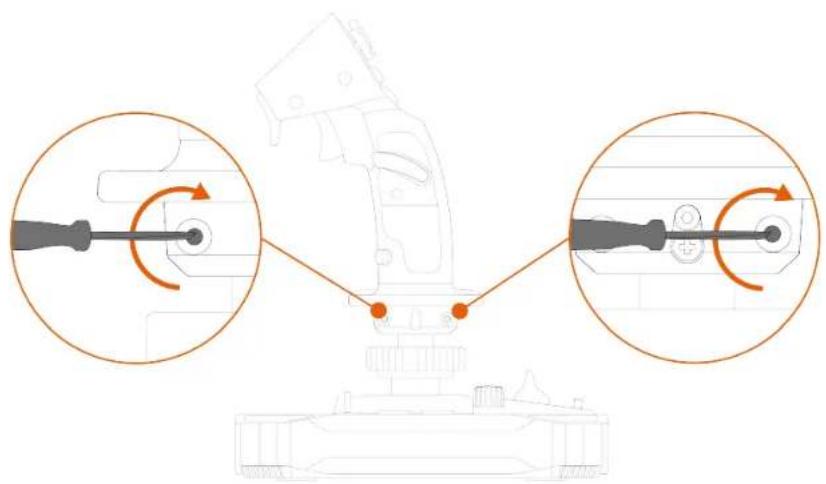

1. Lösen Sie die beiden Schrauben, mit denen die Handgelenkstütze befestigt ist.

1. Entfernen Sie die beiden Teile der Handgelenkstütze und bringen Sie diese dann wieder am Joystick-Griff an, indem Sie die Teile umdrehen.

1. Drehen Sie die beiden Schrauben hinein, welche die Handgelenkstütze an ihrem Platz halten.

So stellen Sie den Joystick auf den Rechtshänder- Modus ein:

1. Stellen Sie den Wählschalter an der Unterseite des Joysticks auf RIGHT HANDED (rechtshändig).

Der Joystick wird mit dem Namen Sol-R [R] Flightstick erkannt.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

1. Schrauben Sie die linke Daumenauflage (B1) ab.

1. Entfernen Sie beide Teile der linken Daumenauflage (B1 und B2).

1. Platzieren Sie die beiden Teile der rechten Daumenauflage (A1 und A2) auf dem Joystick-Griff.

1. Schrauben Sie die rechte Daumenauflage (A1) fest.

1. Entfernen Sie die auswechselbare Taste (C1 oder C2), die sich auf der Rückseite des Joystick-Griffs befindet.

1. Setzen Sie die von Ihnen bevorzugte auswechselbare Taste (C1 oder C2) unter der Daumenauflage A1 ein.

1. Lösen Sie die beiden Schrauben, mit denen die Handgelenkstütze befestigt ist.

1. Nehmen Sie die beiden Teile der Handgelenkstütze ab und setzen Sie sie dann umgekehrt auf den Joystick-Griff.

1. Drehen Sie die beiden Schrauben hinein, welche die Handgelenkstütze an ihrem Platz halten.

Der Joystick Sol-R 1 Flightstick verfügt über einen Höhenadapter, mit dem Sie Ihre Hand beim Halten des Joystick-Griffs anheben können, um den Komfort zu erhöhen.

Ohne Adapter

Zum Anbringen des Höhenadapters wird dieser an der Handgelenkstütze angeklippt.

Linkshänder-Modus

Achten Sie darauf, nur autorisiertes Zubehör zu verwenden. Die Verwendung von nicht autorisiertem Zubehör kann das Produkt beschädigen und zum Erlöschen der Garantie führen.

Steuerknüppel-Griffe

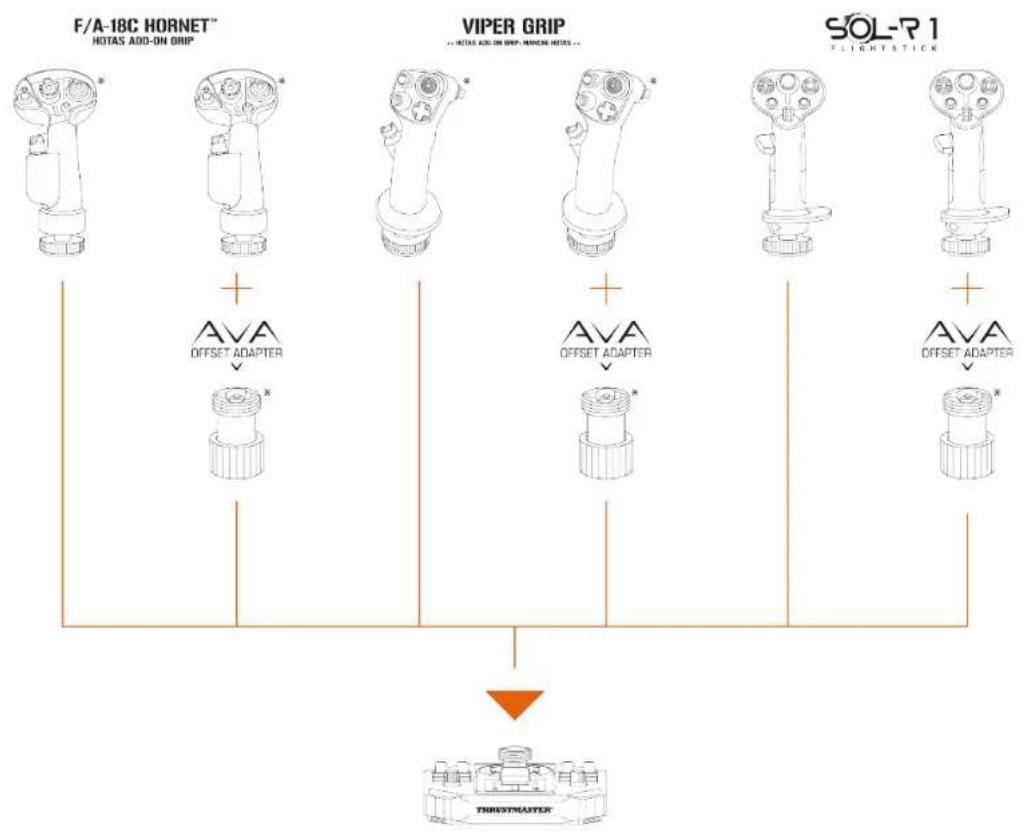

Die Sol-R-Basis ist mit den folgenden Steuerknüppel-Griffen und Zubehörteilen kompatibel:

• Steuerknüppel-Griff F/A-18C Hornet™ HOTAS Add-On Grip*;
• Steuerknüppel-Griff Viper Grip – HOTAS Add-On Grip* (ehemals F16-C Viper HOTAS Add-On Grip);
• Adapter AVA Offset Adapter*;
• Zukünftige Thrustmaster-Steuerknüppel-Griffe*.

*Separat erhältlich

Basis

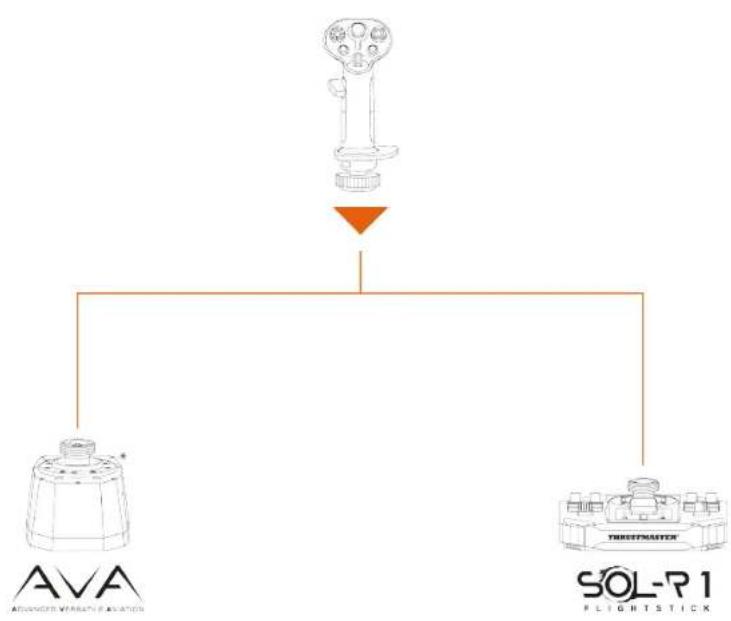

Der Sol-R-Joystick-Griff ist mit der AVA-Basis* kompatibel.

*Separat erhältlich

Ruder

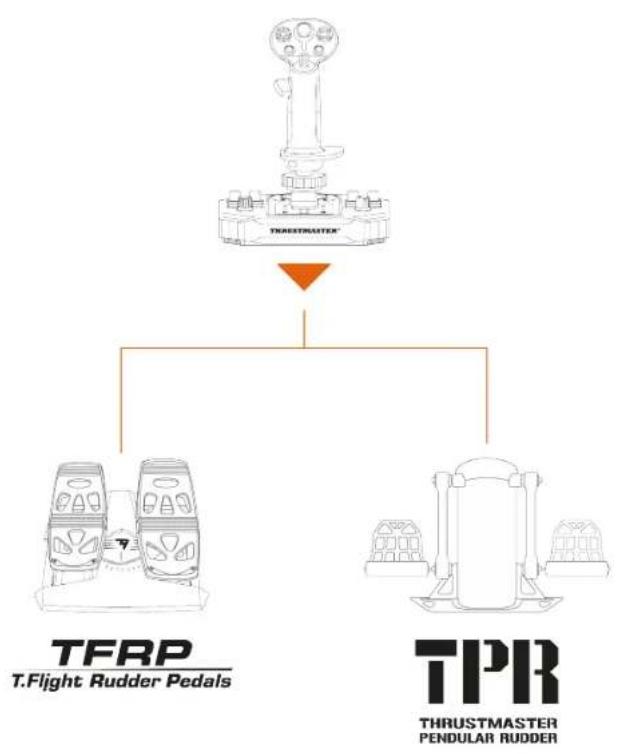

Der Joystick Sol-R 1 Flightstick ist mit den folgenden Ruder-Pedalsystemen kompatibel:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

- Die TFRP und TPR müssen über USB mit Ihrem PC verbunden sein.

- Die TFRP und TPR sind in allen Spielen, die Multi-USB und Ruder unterstützen, kompatibel.

*Separat erhältlich

10. Erweiterte Programmiersoftware T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) ist eine innovative, leistungsstarke Software-Suite, die Verbesserungen an den meisten Thrustmaster-Flugsteuerungen ermöglicht und den Austausch von Profilen mit der Thrustmaster-Community erlaubt.

Installation

1. Besuchen Sie: https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. Im Abschnitt Software laden Sie die erweiterte Programmiersoftware T.A.R.G.E.T herunter und installieren diese.

Hauptmerkmale

• Verschiedene Konfigurationsmöglichkeiten für die Achsen.
• Verschiedene Programmierungsstufen: Basic, Advanced und Script.
• Verwendung des Drag-and-Drop-Prinzips.
• Möglichkeit der Kombination des Joysticks Sol-R 1 Flightstick mit anderem Flugsimulationszubehör von Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-Reihe*, VIPER-Reihe*, AVA-Reihe*, die alle auch mit T.A.R.G.E.T kompatibel sind), so dass sie als ein einziges USB-Gerät erkannt werden.
• Zugriff auf erweiterte Profile, die von der Thrustmaster-Community erstellt wurden.

11. FAQ und technischer Support

Haben Sie Fragen zum Joystick Sol-R 1 Flightstick oder haben Sie technische Probleme? Dann besuchen Sie bitte die Website des technischen Supports von Thrustmaster:

1. Mein Joystick funktioniert nicht richtig oder scheint falsch kalibriert zu sein

• Schalten Sie Ihren PC aus, trennen Sie Ihren Joystick ab, schließen Sie ihn wieder an, starten Sie Ihren PC neu und starten Sie Ihr Spiel erneut.
• Achten Sie beim Anschließen Ihres Joysticks darauf, dass Sie den Griff in der Mitte halten und ihn nicht bewegen, um Kalibrierungsprobleme zu vermeiden.

2. Ich kann meinen Joystick nicht konfigurieren

- Rufen Sie das Menü Ihres Spiels auf und wählen Sie Optionen > Controller > Gamepad oder Joystick. Wählen Sie dann die am besten geeignete Konfiguration aus oder konfigurieren Sie die Optionen des Joysticks komplett neu.

- Weitere Informationen finden Sie im Benutzerhandbuch Ihres Spiels oder in der Online-Hilfe.

3. Mein Joystick ist zu empfindlich oder nicht empfindlich genug

• Der Sol-R 1 Flightstick kalibriert sich nach ein paar Bewegungen auf den verschiedenen Achsen automatisch selbst.
• Rufen Sie das Menü Ihres Spiels auf und wählen Sie Optionen > Controller > Gamepad oder Joystick. Stellen Sie dann die Empfindlichkeit Ihres Joysticks und die Totzonen ein, falls diese Optionen verfügbar sind.

4. Mein Joystick funktioniert nicht

- Damit der Joystick Sol-R 1 Flightstick richtig mit Videospielen funktioniert, muss seine Firmware aktualisiert werden.

Um die Firmware zu aktualisieren, besuchen Sie https://support.thrustmaster.com/product/sol-r-1-flightstick.

Wählen Sie Treiber und folgen Sie den Anweisungen, einschließlich des Download- und Installationsvorgangs.
