MANUALE UTENTE Sol-R 1 Flightstick THRUSTMASTER

Leggi attentamente le istruzioni riportate nel presente manuale prima di installare il prodotto, prima di qualsiasi uso del prodotto e prima di qualsiasi intervento di manutenzione. Assicurati di rispettare le istruzioni sulla sicurezza: il mancato rispetto di tali istruzioni potrebbe causare incidenti e/o danni. Conserva questo manuale in modo tale da poterne consultare le istruzioni in futuro.

INDICE

1. CONTENUTO DELLA CONFEZIONE......6
2. CARATTERISTICHE TECNICHE......7
3. INFORMAZIONI SULL'USO......11
4. ASSEMBLAGGIO....13
5. INSTALLAZIONE SU PC......15

Pannello di controllo....16

Mappatura 20

1. INSTALLAZIONE SU UN SUPPORTO .....23

Installazione su una TM Flying Clamp*....24

Installazione in un cockpit* o in altro

supporto fisso ^* 25

1. FUNZIONALITÀ......26

Manetta....26

Funzione timone....27

Pomello multidirezionale per l'angolo di

visuale 29

1. CONFIGURARE LA LEVA DI COMANDO .32

Modalità Destrimane o Mancina....32

Adattatore di altezza 43

1. COMPATIBILITÀ....44

Leve di comando....45

Base....46

Timoni....47

1. SOFTWARE DI PROGRAMMAZIONE

AVANZATA T.A.R.G.E.T....48

Installazione....48

Caratteristiche principali 49

1. FAQ E ASSISTENZA TECNICA......50

SOL-R1

FLIGHTSTICK

Goditi un'esperienza stellare assolutamente esclusiva con il joystick Sol-R 1 Flightstick, che ti accompagnerà fino al cuore delle tue battaglie ed esplorazioni spaziali.

Questo manuale ti aiuterà a installare e utilizzare al meglio il tuo Sol-R 1 Flightstick. Prima di decollare, assicurati di aver letto con attenzione gli avvisi e le istruzioni: ti aiuteranno a divertirti al massimo utilizzando il tuo prodotto.

Aggiornamento del firmware

Affinché il joystick Sol-R 1 Flightstick funzioni correttamente nei videogiochi, è essenziale che il suo firmware sia aggiornato.

Per eseguire l'aggiornamento, visita la pagina https://support.thrustmaster.com/product/sol-r-1-flightstick.

Seleziona Driver e segui le istruzioni, comprese le procedure di download e installazione.

1. Contenuto della confezione

A1 A2 C1

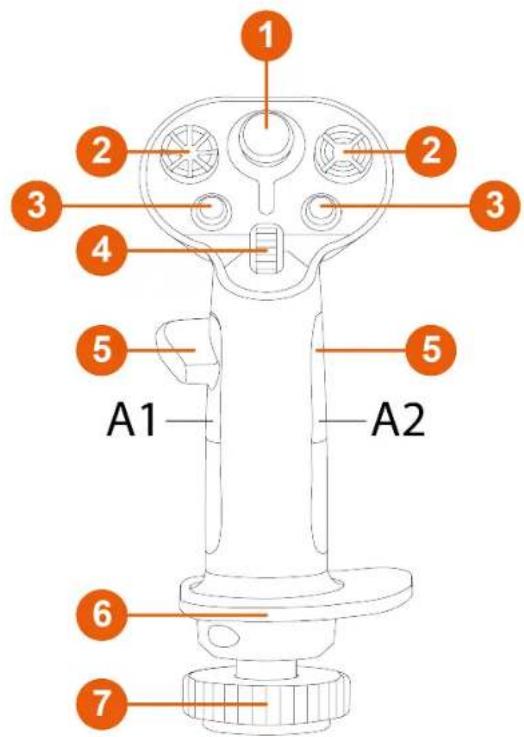

2. Caratteristiche tecniche

1 2 3 4 5 A1 A2 6 7 2 3 5

5

5

B2

1 Mini-stick analogico
② Pomelli multidirezionali a 8 direzioni per l'angolo di visuale
③ Pulsanti azione
4 Rotella scorrevole
5 Poggia-pollici (destrimani e mancini)
6 Poggia-polso ambidestro
7 Funzione timone tramite rotazione della leva di comando (bloccabile)

8 C1 9

9 C2 10 D

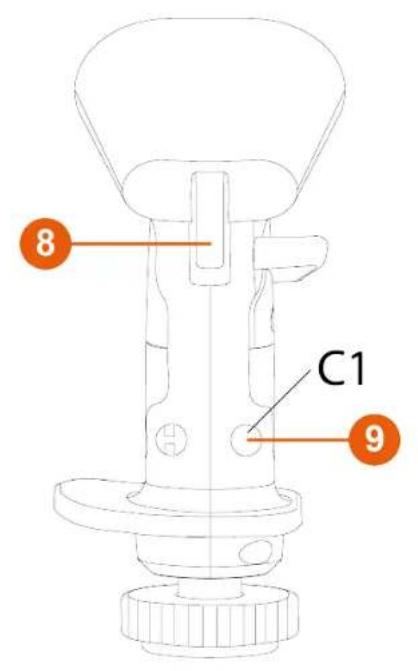

8 Grilletti (incluso un grilletto a doppia posizione)
9 Pulsanti rimuovibili
10 Adattatore di altezza rimuovibile (destrimani e mancini)

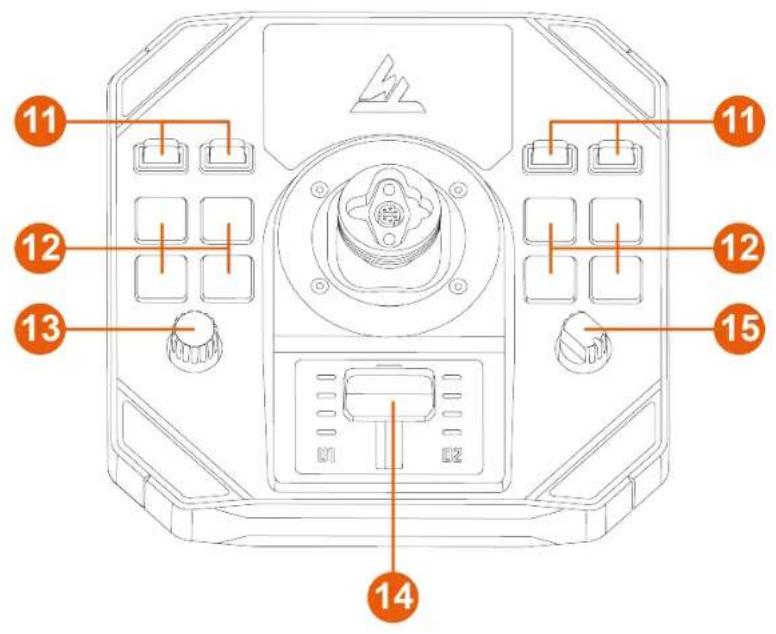

11 12 13 14 15 11 12 13

11 Selettori (due posizioni)
12 Pulsanti azione retroilluminati
13 Selettore
14 Manetta con indicatori luminosi
15 Selettore rotante (quattro posizioni)

16 Connettore USB-C
17 Selettore scorrevole: LEFT HANDED (MANCINA) / RIGHT HANDED (DESTRIMANE)
18 Cavo USB-A – USB-C
19 Supporti di stabilità

3. Informazioni sull'uso

Documentazione

Prima di utilizzare questo prodotto, rileggi attentamente il presente documento e conservalo per una futura consultazione.

Rischio di schiacciamento

Quando utilizzi il joystick Sol-R 1 Flightstick, non posizionare mai le tue dita nello spazio tra la base e l'asse della leva di comando.

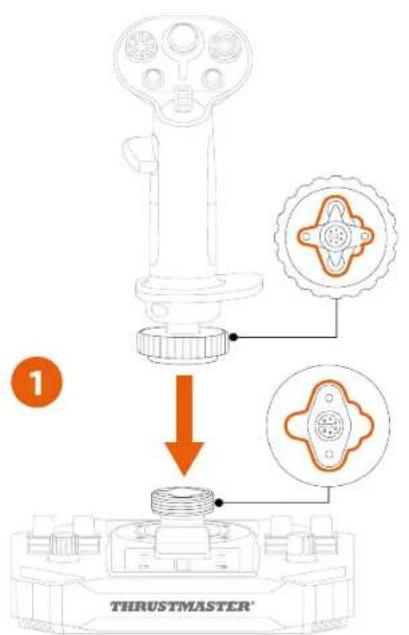

1. Colloca la leva di comando sulla base. Assicurati che la leva di comando sia posizionata correttamente, così come mostrato nella figura seguente.

2. Stringi l'anello di fissaggio.

Qualora dovessi avvertire una qualche resistenza, non forzare. Assicurati che i connettori della base e della leva di comando siano allineati correttamente, come raffigurato in precedenza: se così non fosse, rischieresti di danneggiare i prodotti.

1. (Opzionale) Aggancia i supporti di stabilizzazione ai quattro angoli della base.

5. Installazione su PC

1. Visita la pagina:
   https://support.thrustmaster.com/product/sol-r-1-flightstick.
2. Scarica e installa il driver per PC e la relativa interfaccia personalizzata per il pannello di controllo di Windows.
3. Una volta installato il driver per PC, collega il joystick Sol-R 1 Flightstick ad una porta USB del tuo PC, utilizzando il cavo USB-A – USB-C.

USB-C USB-A

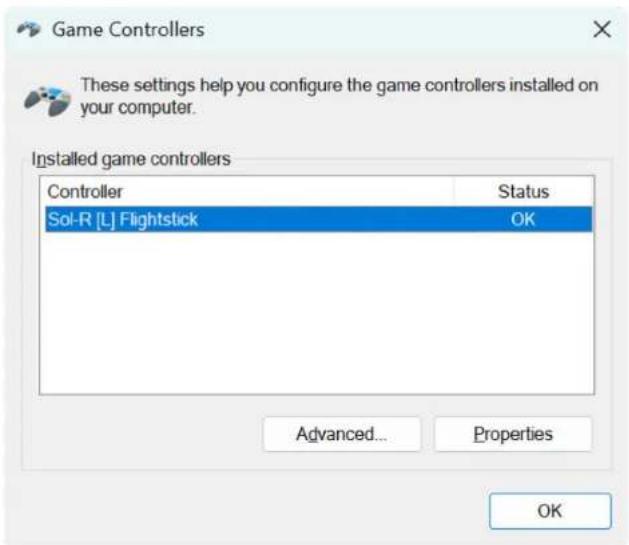

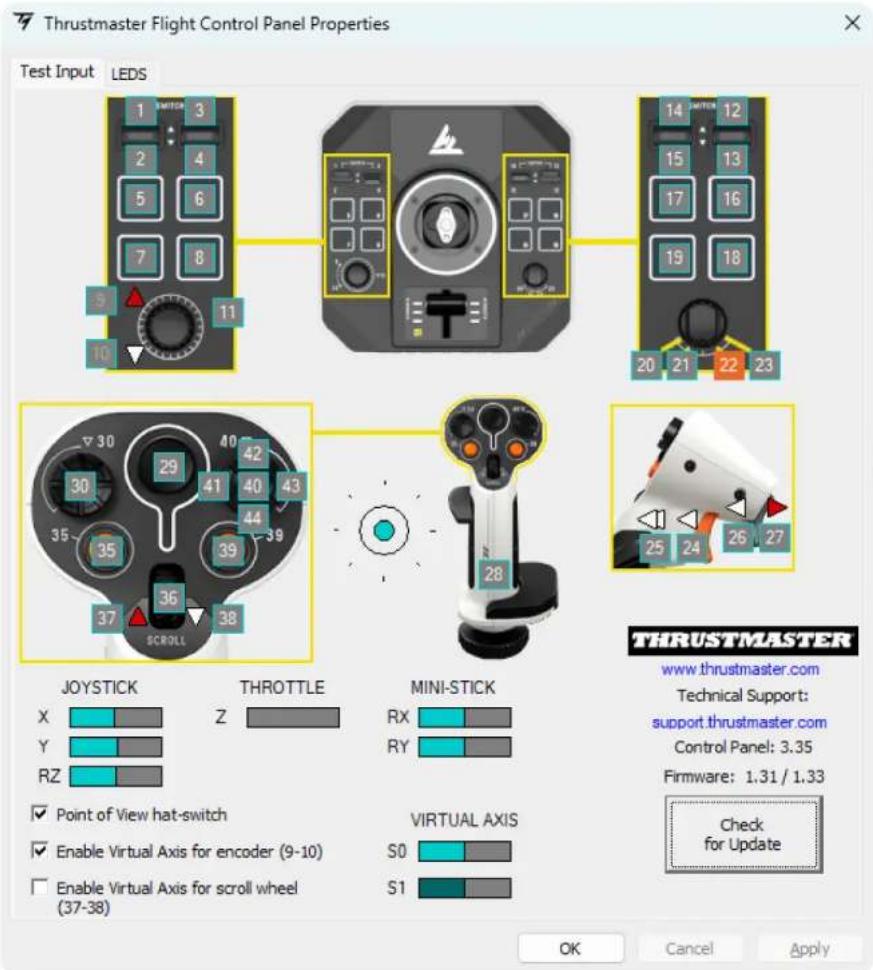

Pannello di controllo

Per accedere al pannello di controllo, seleziona Start, nella barra di ricerca digita Control Panel o Pannello di Controllo e clicca quindi su Control Panel o Pannello di Controllo (in Windows® 10/11).

Apparirà la finestra Periferiche di gioco. Sullo schermo comparirà l'accessorio con nome Sol-R [R] Flightstick o Sol-R [L] Flightstick e lo stato di OK.

Nella finestra di dialogo Periferiche di gioco, clicca su Proprietà per testare e visualizzare tutte le funzioni.

Thrustmaster Flight Control Panel Properties Test Input LEDs 1 3 2 4 5 6 7 8 9 10 11 14 12 15 13 17 16 19 18 20 21 22 23 JOYSTICK THROTTLE MINI-STICK X Z RX RY Y RZ ✓ Point of View hat-switch ✓ Enable Virtual Axis for encoder (9-10) ☐ Enable Virtual Axis for scroll wheel (37-38) S0 S1 VIRTUAL AXIS OK Cancel Apply THRUSTRMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Control Panel: 3.35 Firmware: 1.31 / 1.33 Check for Update

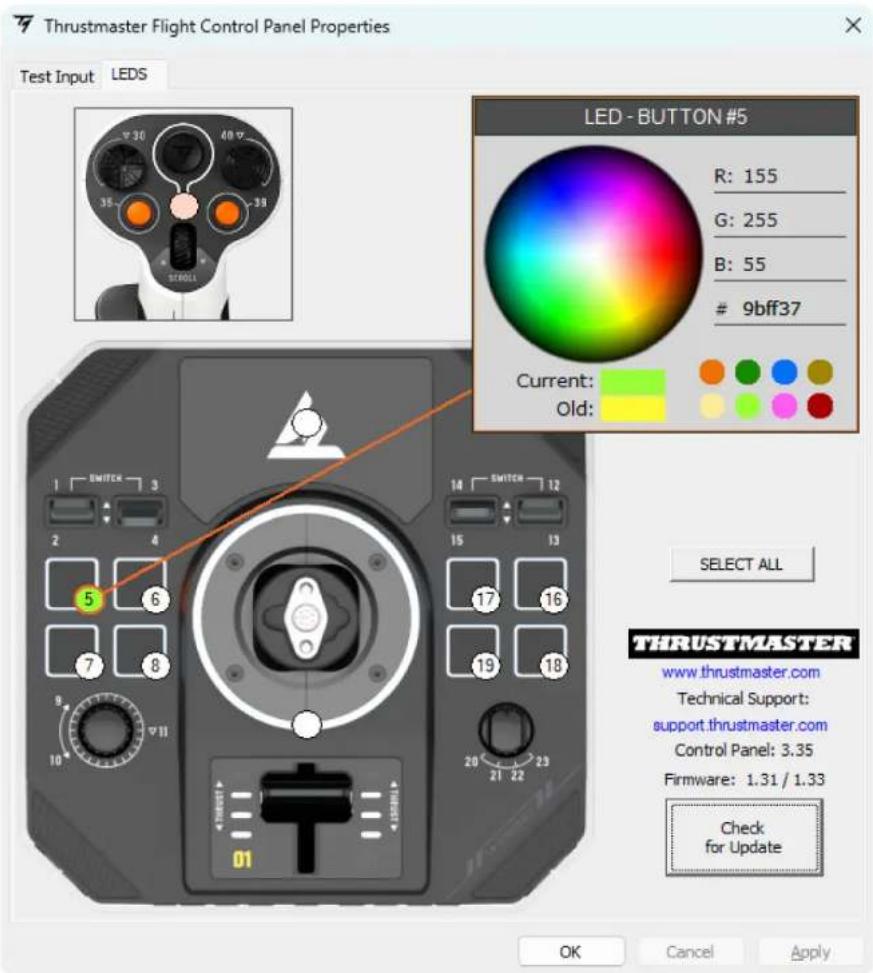

LED personalizzabili

Il joystick Sol-R 1 Flightstick dispone di undici LED personalizzabili tramite il pannello di controllo.

Puoi assegnare un diverso colore a ciascun LED.

Per cambiare il colore dei LED:

1. Accedi al pannello di controllo del joystick Sol-R 1 Flightstick.
2. Nella finestra di dialogo Periferiche di gioco, clicca su Proprietà.
3. Nella scheda LEDS, clicca su uno dei cerchi colorati per selezionare il LED che desideri cambiare.
4. Per cambiare il colore, usa la rotella con i colori o la paletta dei colori predefiniti, oppure inserisci il codice di un colore (RGB o HEX).
5. Clicca su OK per salvare le modifiche.

Quando la leva di comando Sol-R è installata su una base AVA*, l'area del mini-stick è retroilluminata e puoi cambiarne il colore.

Mappatura

1 2 3 4 14 15 12 13 5 6 7 8 9 11 10 0+ 255- THRUSTMASTER Slider0 Axis 20 21 22 23

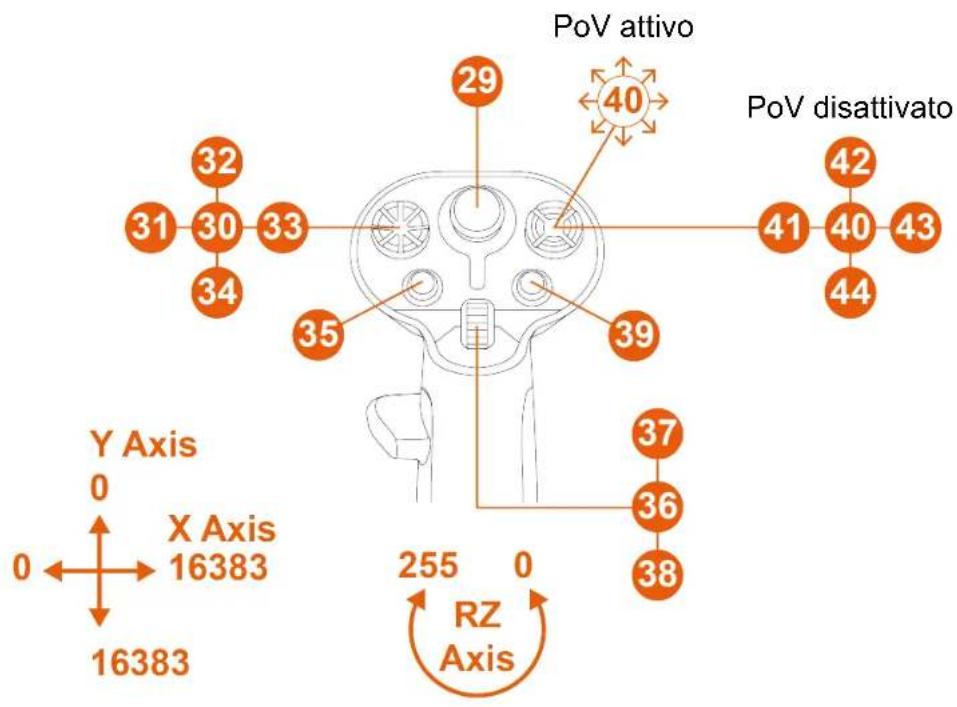

Modalità Destrimane

27 26 24 25 28

PoV attivo PoV disattivato 32 31 30 33 34 29 40 41 40 43 35 39 42 44 Y Axis 0 X Axis 16383 16383 37 36 38 255 0 RZ Axis

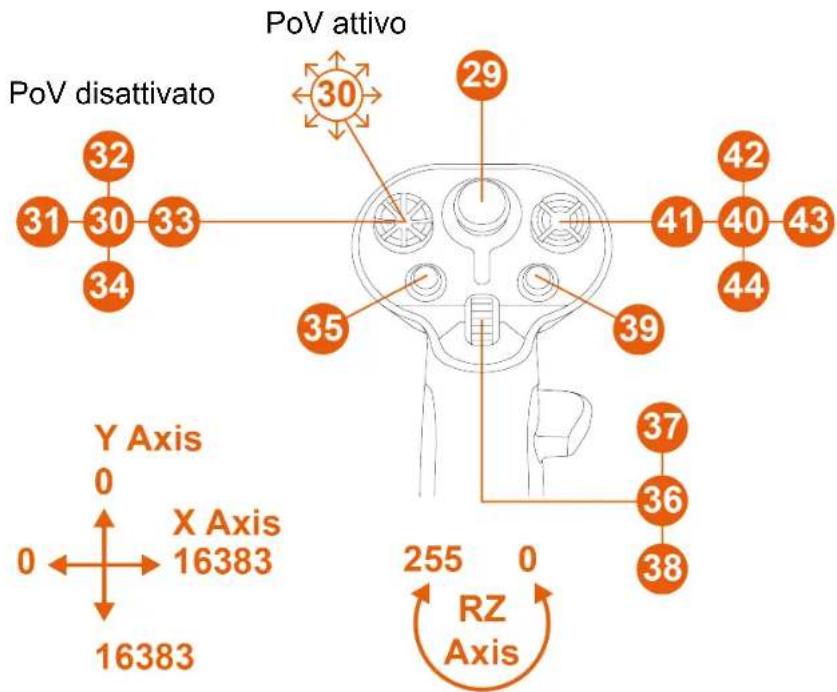

Modalità Mancina

26 27 25 24 28

PoV disattivato PoV attivo 30 29 32 31 30 33 34 42 41 40 43 35 39 44 37 36 38 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

6. Installazione su un supporto

Puoi installare il joystick Sol-R 1 Flightstick su diversi tipi di supporto utilizzando le viti M6 (non incluse) e i fori per viti presenti nella parte inferiore della base. All'interno della base, la lunghezza massima delle viti non deve superare gli 15 mm.

Prima di ogni utilizzo, assicurati che il joystick Sol-R 1 Flightstick sia correttamente connesso al supporto, attenendoti alle istruzioni fornite dal produttore.

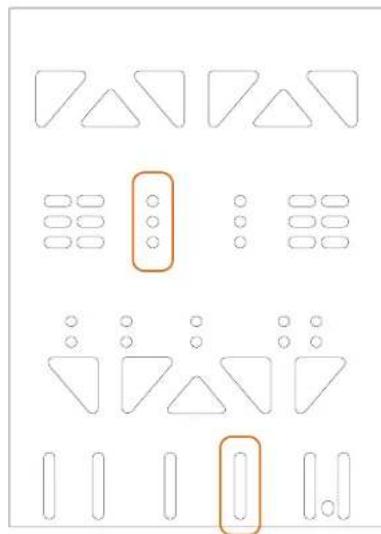

Installazione su una TM Flying Clamp\*

Per fissare il joystick Sol-R 1 Flightstick al supporto TM Flying Clamp*, utilizza due viti M6 (non incluse).

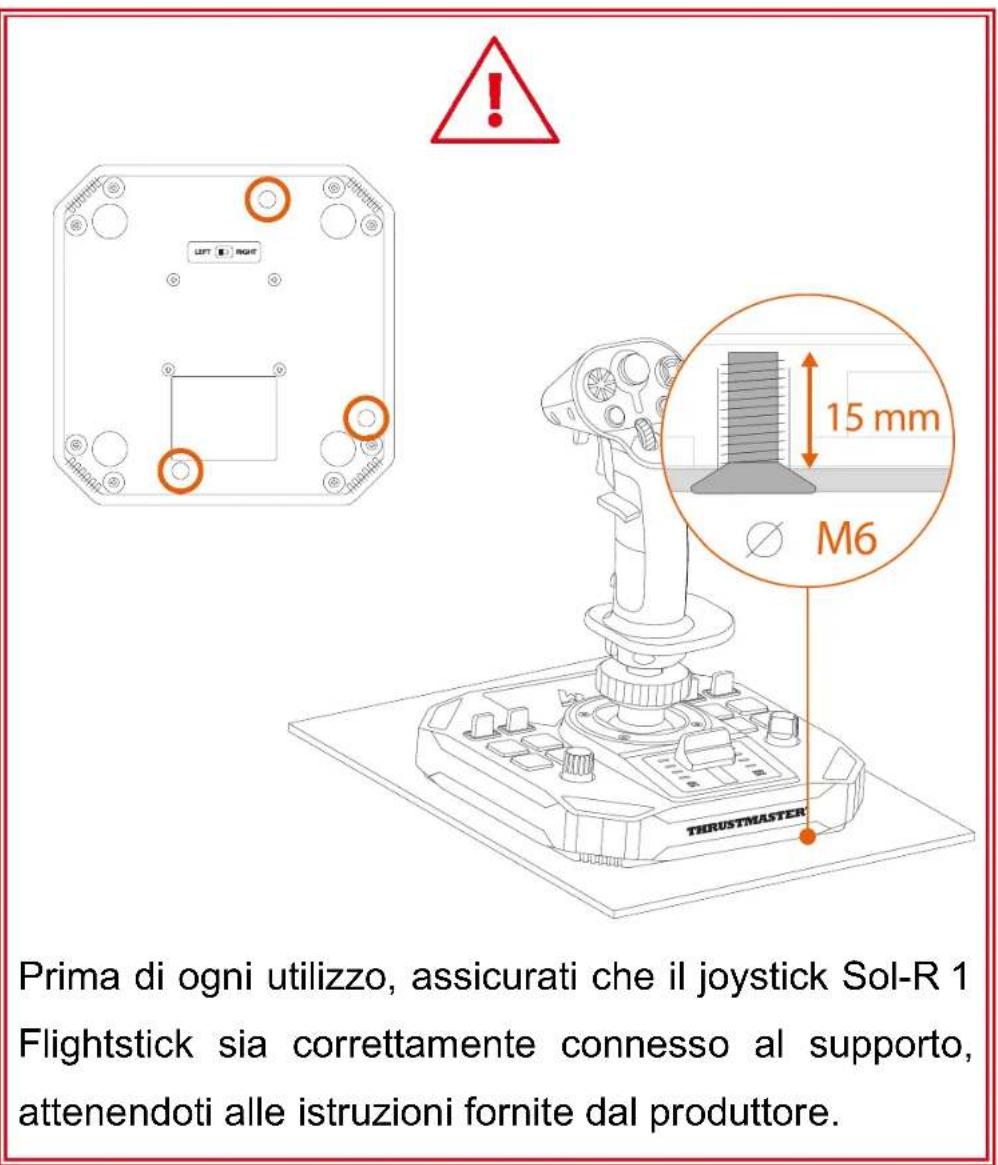

Installazione in un cockpit\* o in altro supporto fisso\*

Per montare il joystick Sol-R 1 Flightstick in un cockpit* o su un supporto da scrivania*, utilizza delle viti M6 (non incluse) e i fori per viti presenti nella parte inferiore della base.

Per non rischiare di danneggiare il joystick Sol-R 1 Flightstick, ti invitiamo a contattare il produttore o l'assistenza tecnica del cockpit per conoscere la compatibilità del cockpit con i prodotti Thrustmaster.

7. Funzionalità

Manetta

Il joystick Sol-R 1 Flightstick dispone di una manetta che semplifica il controllo della spinta dei motori della tua astronave. Gli indicatori luminosi ti aiutano ad essere più preciso.

THRUSTMASTER 01 02 01 02

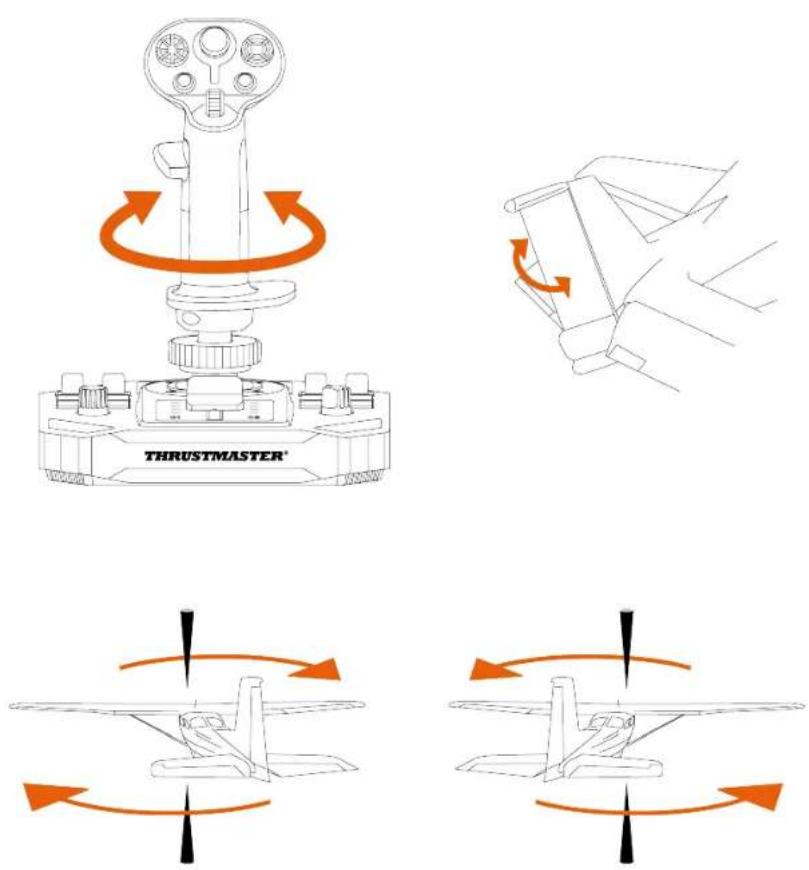

Funzione timone

Il joystick Sol-R 1 Flightstick dispone di una funzione timone accessibile tramite la rotazione a sinistra o a destra della leva di comando.

In un aeroplano, il pilota manovra il timone per inclinare l'aereo attorno al suo asse verticale (facendo si che l'aereo ruoti verso sinistra o verso destra).

Questa funzione può essere disattivata bloccando la rotazione dell'asse Z (imbardata).

Per bloccare la funzione timone:

- Utilizzando una chiave Allen da 2 mm (non inclusa), stringi la vite esagonale presente sotto il poggia-polso.

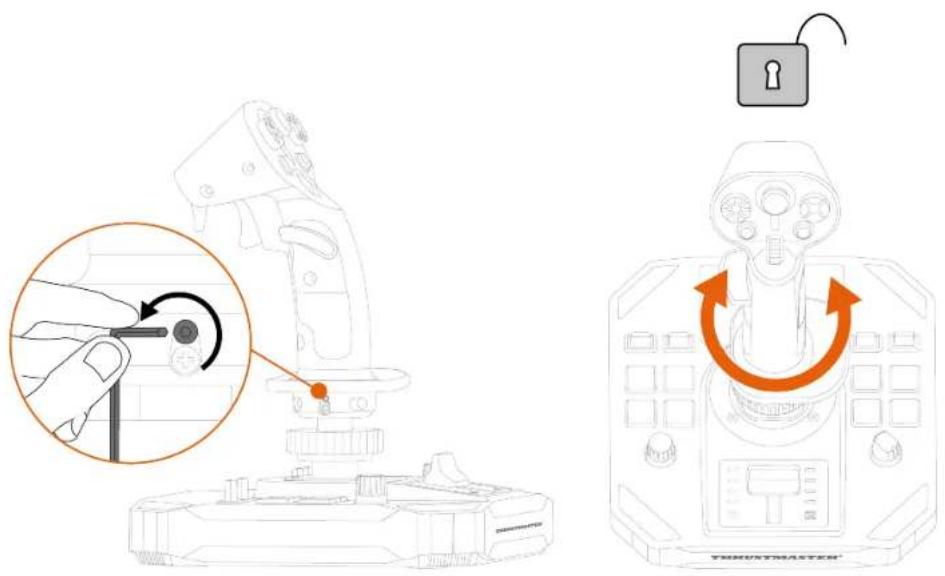

Per sbloccare la funzione timone:

- Utilizzando una chiave Allen da 2 mm (non inclusa), allenta la vite esagonale presente sotto il poggia-polso.

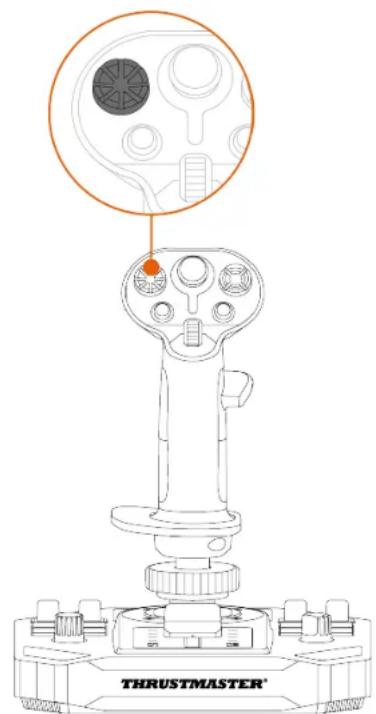

Pomello multidirezionale per l'angolo di visuale

Il joystick Sol-R 1 Flightstick dispone di un pomello multidirezionale per l'angolo di visuale che ti permette di tenere sott'occhio ciò che sta accadendo attorno alla tua astronave (nei giochi che lo consentono).

Dal menu di configurazione del tuo gioco, puoi associare le varie visuali (posteriore, sinistra, destra, visuali esterne) alle direzioni del pomello multidirezionale.

Puoi anche destinare il pomello multidirezionale ad altri usi (fuoco, ecc.).

Modalità mancina

La funzione angolo di visuale può essere disattivata.

Tuttavia, il pomello multidirezionale potrà essere comunque utilizzato.

Per disattivare la funzione angolo di visuale:

1. Accedi al pannello di controllo del joystick Sol-R 1 Flightstick.
2. Nella finestra di dialogo Periferiche di gioco, clicca su Proprietà.
3. Nella scheda Test input (Test comandi), non spuntare (ossia deseleziona) Point of view hat-switch (Pomello angolo di visuale).

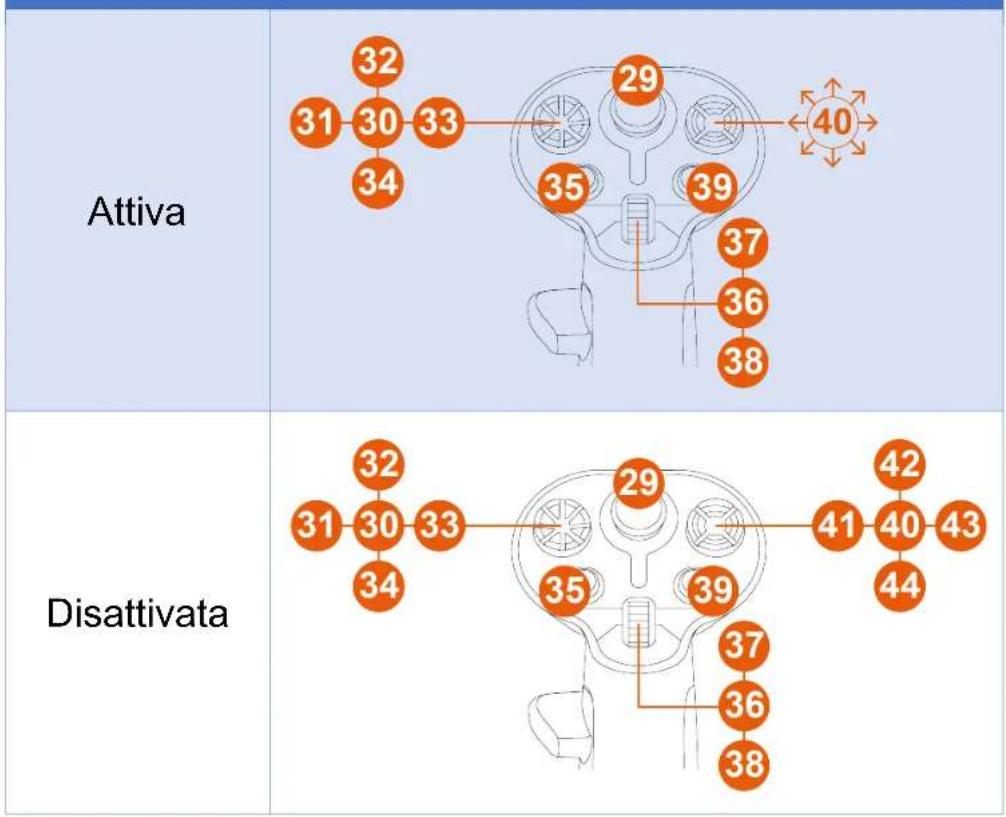

Funzione angolo di visuale (Modalità Destrimane)

Funzione angolo di visuale (Modalità Mancina)

Attiva
Disattivata

8. Configurare la leva di comando

Modalità Destrimane o Mancina

Per adattarsi perfettamente a tutti i giocatori (siano essi destrimani o mancini), il joystick Sol-R 1 Flightstick è ambidestro.

Per default, il joystick è configurato in modalità Destrimane.

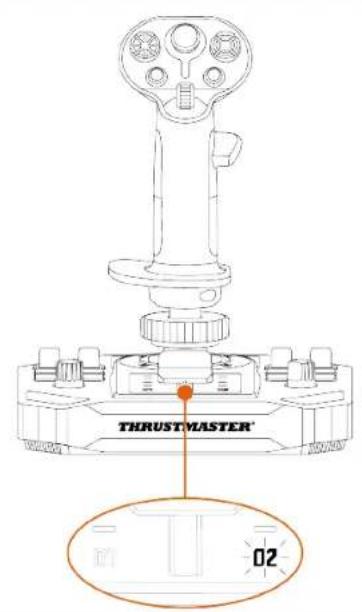

Modalità Mancina

THRUSTMASTER 02

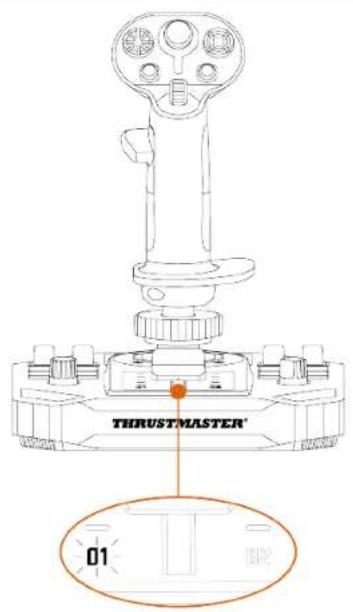

Modalità Destrimane

THRUSTMASTER 01

Esegui la procedura per il passaggio dalla modalità Destrimane alla modalità Mancina (o viceversa) prima di collegare il joystick al tuo PC.

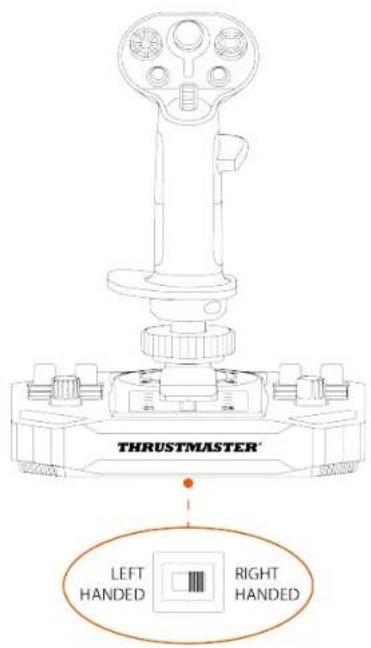

Per impostare il joystick in modalità Mancina:

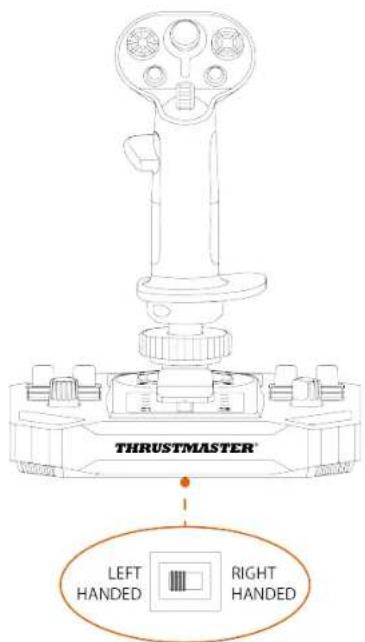

1. Sposta il selettore presente nella parte inferiore della base del joystick in posizione LEFT HANDED (MANCINA).

Il joystick viene riconosciuto con il nome di Sol-R [L] Flightstick.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

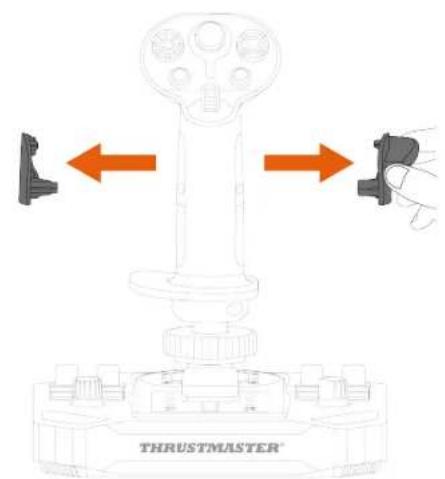

1. Svita il poggia-pollice per la mano destra (A1).

1. Rimuovi entrambe le parti del poggia-pollice per la mano destra (A1 e A2).

1. Inserisci entrambe le parti del poggia-pollice per la mano sinistra (B1 e B2) nella leva di comando.

1. Avvita il poggia-pollice per la mano sinistra (B1).

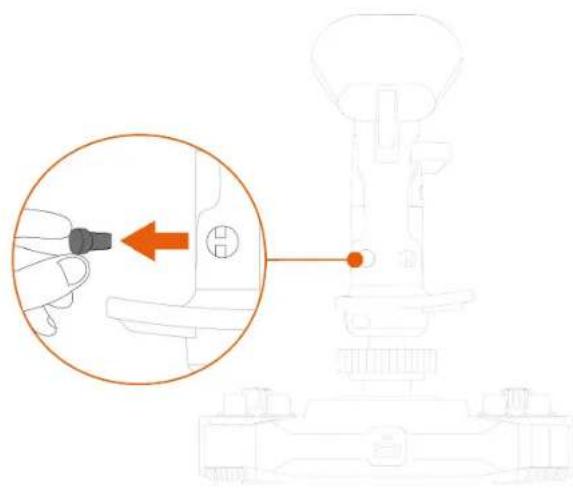

1. Rimuovi il pulsante rimuovibile (C1 o C2) presente sul retro della leva di comando.

1. Inserisci il pulsante rimuovibile che preferisci (C1 o C2) sotto al poggia-pollice B2.

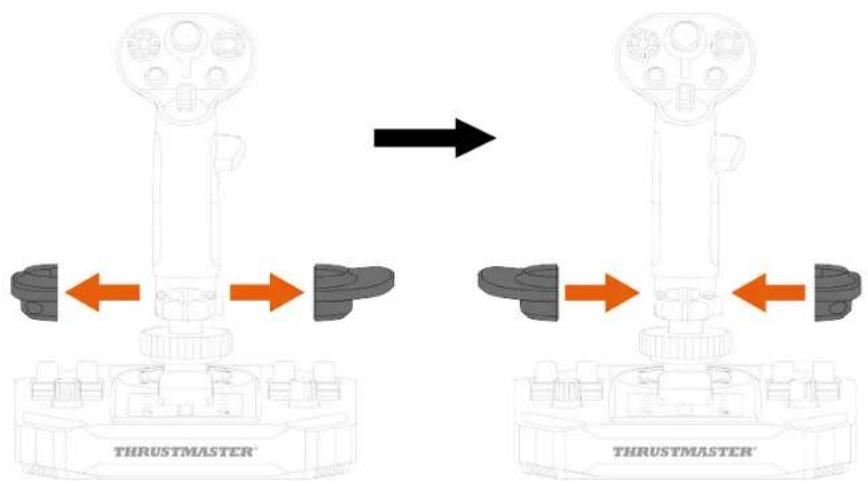

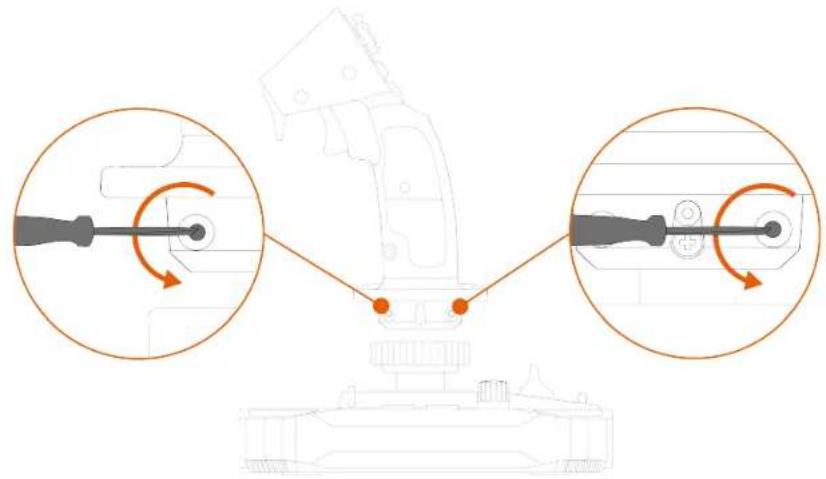

1. Allenta le due viti di fissaggio del poggia-polso.

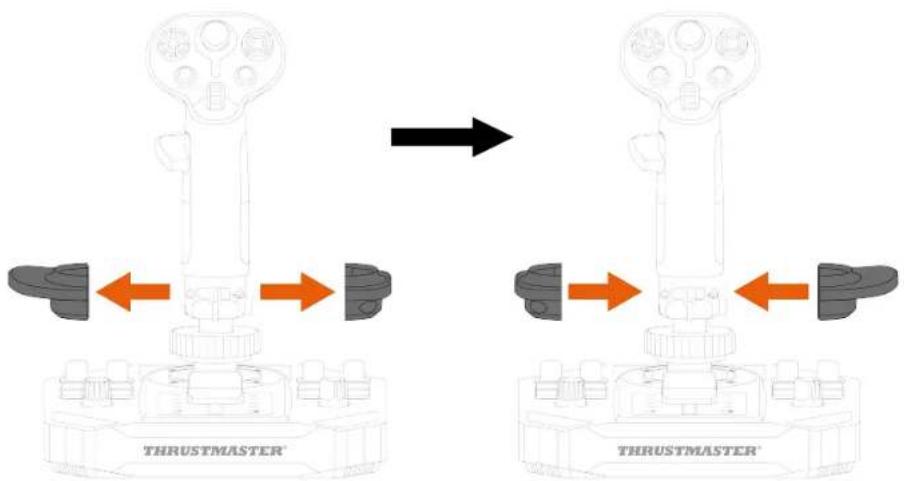

1. Rimuovi le due parti del poggia-polso e riposizionale sulla leva di comando, invertendole.

1. Stringi le due viti di fissaggio del poggia-polso.

Per impostare il joystick in modalità Destrimane:

1. Sposta il selettore presente nella parte inferiore della base del joystick in posizione RIGHT HANDED (DESTRIMANE).

Il joystick viene riconosciuto con il nome di Sol-R [R] Flightstick.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

1. Svita il poggia-pollice per la mano sinistra (B1).

1. Rimuovi entrambe le parti del poggia-pollice per la mano sinistra (B1 e B2).

1. Inserisci entrambe le parti del poggia-pollice per la mano destra (A1 e A2) nella leva di comando.

1. Avvita il poggia-pollice per la mano destra (A1).

1. Rimuovi il pulsante rimuovibile (C1 o C2) presente sul retro della leva di comando.

1. Inserisci il pulsante rimuovibile che preferisci (C1 o C2) sotto al poggia-pollice A1.

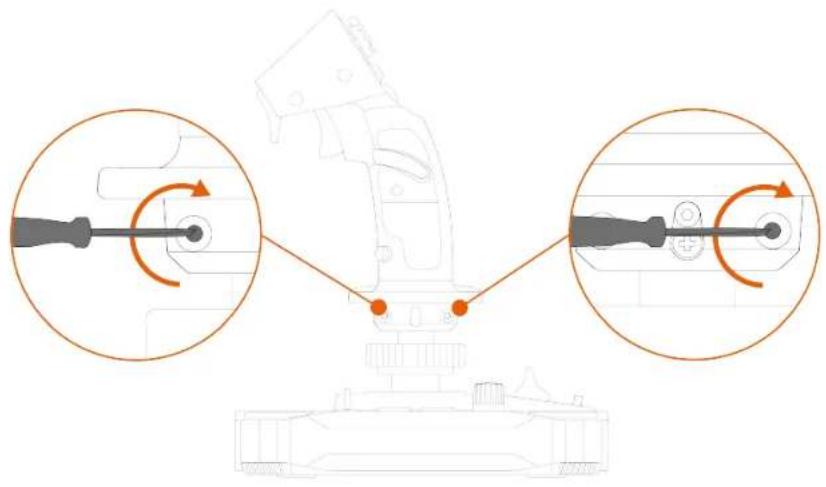

1. Allenta le due viti di fissaggio del poggia-polso.

1. Rimuovi le due parti del poggia-polso e riposizionale sulla leva di comando, invertendole.

1. Stringi le due viti di fissaggio del poggia-polso.

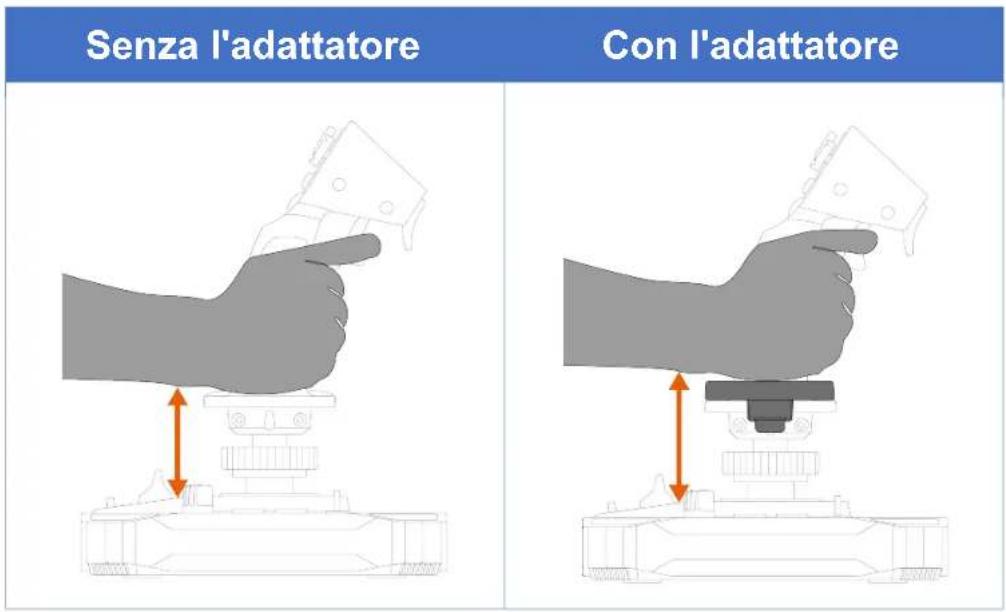

Adattatore di altezza

Il joystick Sol-R 1 Flightstick dispone di un adattatore di altezza che ti consente di sollevare la tua mano quando impugni la leva di comando, per un maggiore comfort.

Senza l'adattatore Con l'adattatore

Per installare l'adattatore di altezza, infilalo nel poggia- polsi.

Modalità Mancina Modalità Destrimane D THRUSTMASTER' THRUSTMASTER' D

9. Compatibilità

Assicurati di utilizzare esclusivamente accessori autorizzati. L'uso di accessori non autorizzati potrebbe danneggiare il prodotto e annullarne la garanzia.

Leve di comando

La base Sol-R è compatibili con le seguenti leve di comando e accessori:

• Leva di comando F/A-18C Hornet™ HOTAS Add-On Grip*;
• Leva di comando Viper Grip – HOTAS Add-On Grip* (ex F16-C Viper HOTAS Add-On Grip);
• Adattatore AVA Offset Adapter*;
• Future leve di comando Thrustmaster*.

*Venduti separatamente

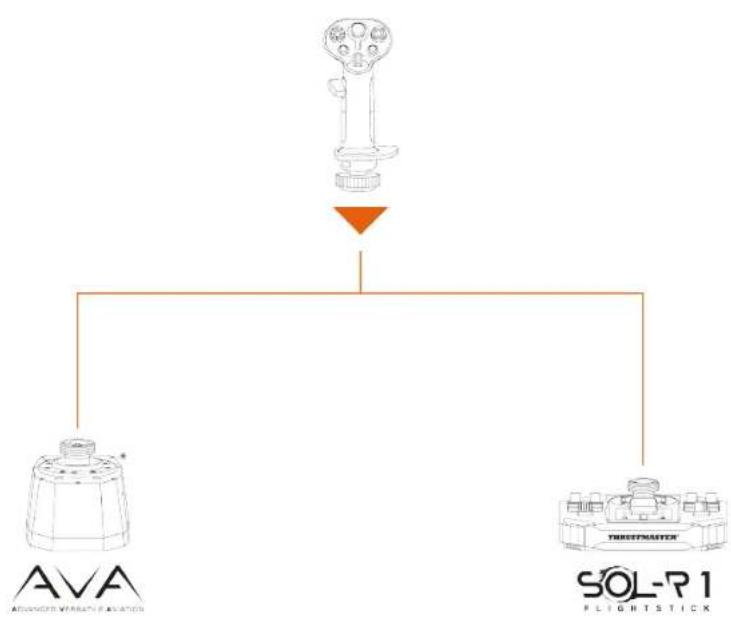

Base

La leva di comando Sol-R è compatibile con la base AVA*.

*Venduta separatamente

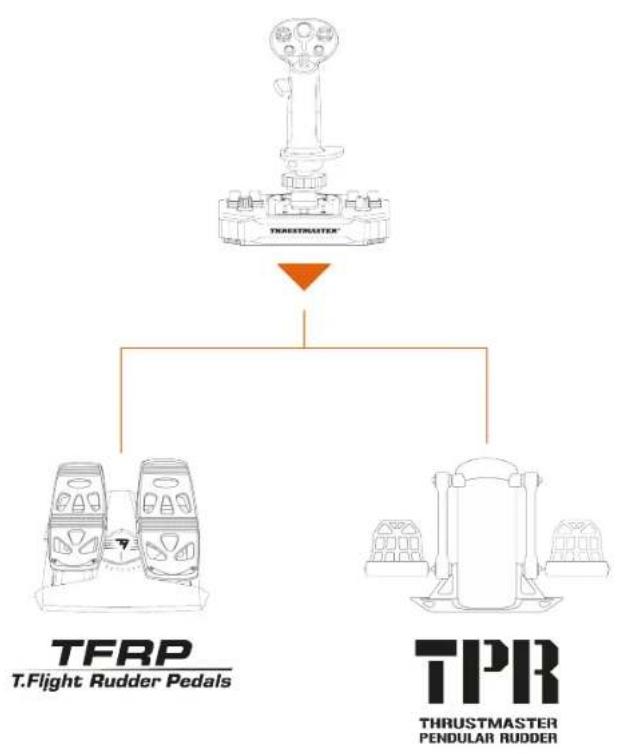

Timoni

Il joystick Sol-R 1 Flightstick è compatibile con i seguenti sistemi di timonaggio a pedali:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

- Il TFRP e il TPR devono essere collegati al tuo PC via USB.

- Il TFRP e il TPR sono compatibili in tutti i giochi che supportano i timoni e il multi-USB.

*Venduti separatamente

10. Software di programmazione avanzata T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) è un innovativo software ad alte prestazioni, che apporta delle migliorie alla maggior parte dei controller di volo Thrustmaster e consente di condividere i profili con la community Thrustmaster.

Installazione

1. Visita la pagina: https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. Nella sezione Software, scarica e installa il software di programmazione avanzata T.A.R.G.E.T.

Caratteristiche principali

• Diverse configurazioni possibili per gli assi.
• Diversi livelli di programmazione disponibili: Basic, Advanced e Script.
• Uso del principio del Drag and Drop.
• Possibilità di combinare il joystick Sol-R 1 Flightstick con altri accessori Thrustmaster per le simulazioni di volo (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gamma TCA*, gamma VIPER*, gamma AVA* — tutti compatibili anche con T.A.R.G.E.T), in modo tale che vengano riconosciuti come un'unica periferica USB.
• Accesso a profili avanzati creati dalla community Thrustmaster.

11. FAQ e assistenza tecnica

Hai qualche domanda riguardante il joystick Sol-R 1 Flightstick o stai riscontrando dei problemi tecnici? Se così fosse, visita il sito web di assistenza tecnica Thrustmaster:

1. Il mio joystick non funziona correttamente o sembra essere mal calibrato

• Spegni il tuo PC, scollega il tuo joystick, dopodiché ricollegalo, riavvia il tuo PC e avvia di nuovo il tuo gioco.
• Quando colleghi il tuo joystick, per evitare qualsiasi problema di calibrazione, tieni sempre la leva di comando in posizione centrale, senza muoverla.

2. Non riesco a configurare il mio joystick.

• Accedi al menu del tuo gioco e scegli Opzioni > Controller > Gamepad o Joystick. Seleziona quindi la configurazione più appropriata, oppure riconfigura completamente le opzioni del joystick.
• Per ulteriori informazioni, consulta il manuale d'uso o l'aiuto online del tuo gioco.

3. Il mio joystick è troppo sensibile o non abbastanza sensibile.

• Il Sol-R 1 Flightstick si calibra automaticamente dopo aver compiuto dei movimenti lungo i vari assi.
• Accedi al menu del tuo gioco e scegli Opzioni > Controller > Gamepad o Joystick. Regola quindi la sensibilità e le zone morte del tuo joystick, qualora queste opzioni fossero disponibili.

4. Il mio joystick non funziona

- Affinché il joystick Sol-R 1 Flightstick funzioni correttamente con i videogiochi, dovrai aggiornarne il firmware.

Per eseguire l'aggiornamento del firmware, visita la pagina

Seleziona Driver e segui le istruzioni, compresa la procedura di download e installazione.
