Intitulé	Description
Type de produit	Manette de jeu - Flightstick
Compatibilité	PC, PlayStation
Connectivité	USB
Nombre de boutons	12 boutons programmables
Axes de contrôle	1 joystick avec 3 axes
Poids	Environ 1,2 kg
Dimensions	Longueur : 25 cm, Largeur : 20 cm, Hauteur : 15 cm
Utilisation recommandée	Simulation de vol, jeux de combat aérien
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, ne pas démonter
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Sol-R 1 Flightstick THRUSTMASTER

Pourquoi mon THRUSTMASTER Sol-R 1 Flightstick ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Essayez de brancher l'appareil sur un autre port USB.

Comment installer le pilote pour le THRUSTMASTER Sol-R 1 Flightstick ?

Téléchargez le dernier pilote depuis le site officiel de Thrustmaster et suivez les instructions d'installation fournies.

Le joystick ne fonctionne pas dans mon jeu, que faire ?

Assurez-vous que le jeu est configuré pour utiliser le THRUSTMASTER Sol-R 1. Vérifiez les paramètres de contrôleur dans le menu des options du jeu.

Comment calibrer mon THRUSTMASTER Sol-R 1 Flightstick ?

Accédez au panneau de configuration de Windows, puis à 'Périphériques et imprimantes'. Faites un clic droit sur le joystick et sélectionnez 'Paramètres du contrôleur' pour calibrer.

Les boutons de mon Flightstick ne répondent pas, que faire ?

Vérifiez si les boutons sont correctement configurés dans le logiciel du jeu. Si le problème persiste, essayez de réinstaller le pilote.

Comment nettoyer mon THRUSTMASTER Sol-R 1 Flightstick ?

Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Mon Flightstick fait du bruit lorsque je l'utilise, est-ce normal ?

Un léger bruit peut être normal, mais si le bruit est fort ou inhabituel, vérifiez la connexion des pièces internes ou contactez le support technique.

Puis-je utiliser le THRUSTMASTER Sol-R 1 avec des consoles de jeux ?

Le THRUSTMASTER Sol-R 1 Flightstick est principalement conçu pour les PC. Vérifiez la compatibilité avec votre console avant de l'utiliser.

Où puis-je trouver des mises à jour pour mon THRUSTMASTER Sol-R 1 Flightstick ?

Les mises à jour peuvent être téléchargées depuis le site officiel de Thrustmaster dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI Sol-R 1 Flightstick THRUSTMASTER

Manuel de l'utilisateur

Lisez attentivement les instructions fournies dans ce manuel avant d'installer le produit, avant toute utilisation et avant tout entretien. Conformez-vous aux consignes de sécurité. Le non-respect de ces instructions peut causer des accidents et/ou des dommages. Conservez ce manuel pour toute consultation ultérieure des instructions.

TABLE DES MATIÈRES

1. CONTENU DE LA BOITE......6
2. CARACTERISTIQUES TECHNIQUES .....7
3. INFORMATIONS LIEES A L'UTILISATION..11
4. MONTAGE......13
5. INSTALLATION SUR PC....15

Panneau de configuration 16

Mapping....20

1. INSTALLATION SUR UN SUPPORT......23

Installation sur un TM Flying Clamp*......24

Installation sur un cockpit* ou un autre

support fixe ^* 25

1. FONCTIONNALITES....26

Manette des gaz....26

Fonction palonnier....27

Croix multidirectionnelle point de vue.....29

1. CONFIGURATION DU MANCHE .....32

Mode Droitier ou Gaucher 32

Adaptateur de hauteur....43

1. COMPATIBILITE......44

Manches 45

Base....46

Palonniers 47

1. LOGICIEL DE PROGRAMMATION

AVANCEE T.A.R.G.E.T....48

Installation....48

Principales caractéristiques....49

Vivez une expérience stellaire unique avec le joystick Sol-R 1 Flightstick qui vous accompagnera au cœur de vos combats et explorations spatiales.

Ce manuel va vous aider à installer et utiliser dans les meilleures conditions votre joystick Sol-R 1 Flightstick. Avant de décoller, lisez attentivement les instructions et les avertissements, ils vous aideront à tirer le maximum de plaisir de votre produit.

Mise à jour du firmware

Pour que le joystick Sol-R 1 Flightstick fonctionne correctement avec les jeux vidéo, il est impératif de mettre à jour le firmware.

Pour effectuer la mise à jour, allez sur

Sélectionnez Pilotes et suivez les instructions et la procédure de téléchargement et d'installation.

1. Contenu de la boîte

A1 A2 C1

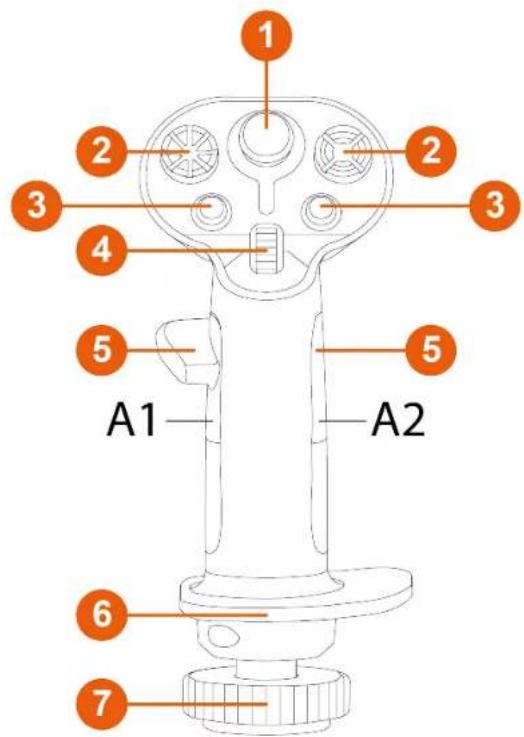

2. Caractéristiques techniques

1 2 3 4 5 A1 A2 6 7 2 3 5

1 Mini-stick analogique
2 Croix multidirectionnelles point de vue 8 directions (hat)
3 Boutons d'action
4 Molette
⑤ Repose-pouces (droitier et gaucher)
6 Repose-poignet ambidextre
7 Palonnier par rotation du manche (verrouillable)

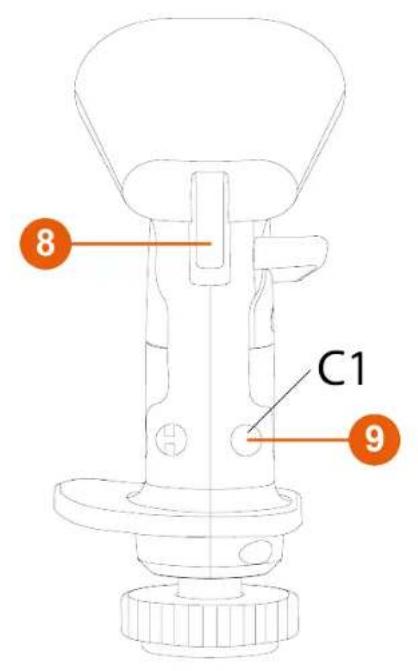

8 C1 9

9 C2 10 D

8 Gâchettes (dont une double gâchette)
9 Boutons amovibles
10 Adaptateur de hauteur amovible (droitier et gaucher)

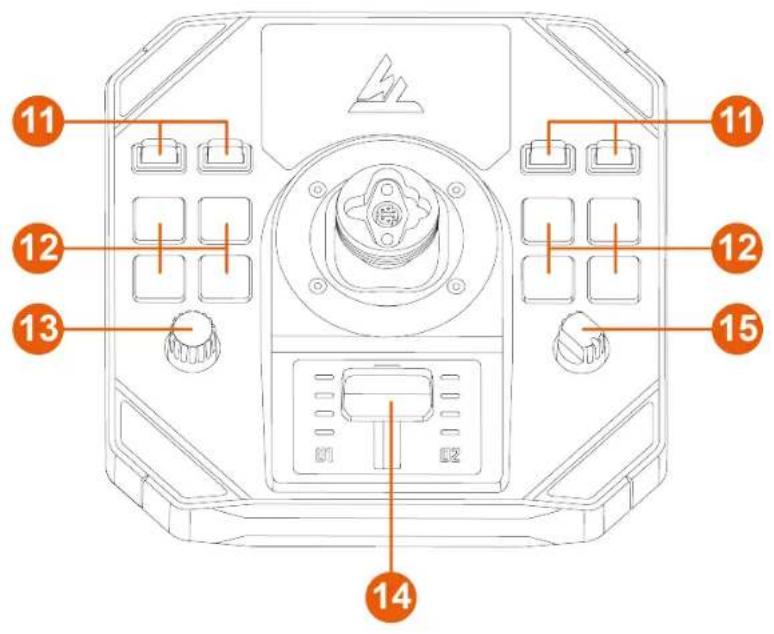

11 12 13 14 15 11 12 13

11 Interrupteurs à bascule (deux positions)
12 Boutons d'action rétroéclairés
13 Encodeur
14 Manette des gaz avec indicateurs lumineux
15 Sélecteur rotatif (quatre positions)

16 Connecteur USB-C
17 Sélecteur LEFT HANDED (gaucher) / RIGHT HANDED (droitier)
18 Câble USB-A – USB-C
19 Supports de stabilité

3. Informations liées à l'utilisation

Documentation

Avant d'utiliser ce produit, relisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement.

Risque de pincement

Lorsque vous utilisez le joystick Sol-R 1 Flightstick, ne placez pas vos doigts dans l'espace entre la base et l'axe du manche.

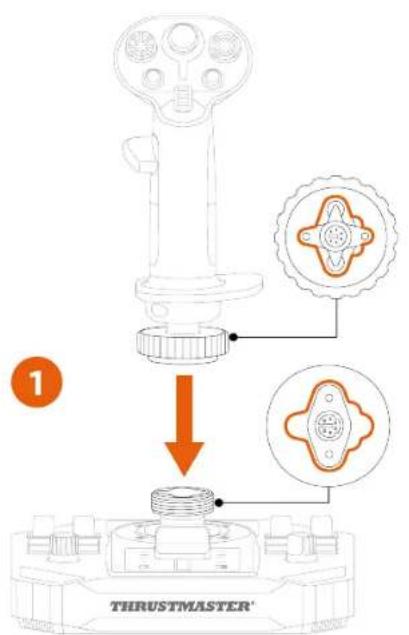

1. Placez le manche sur la base. Veillez à ce que le manche soit correctement positionné, comme indiqué sur le schéma ci-après.

2. Vissez la bague de serrage.

Si vous sentez une résistance, ne forcez pas. Vérifiez que les connecteurs de la base et du manche sont bien alignés, comme illustré ci-avant. Le non-respect de cette consigne peut endommager les produits.

1. (Optionnel) Clipsez les supports de stabilité dans les quatre coins de la base.

5. Installation sur PC

1. Allez sur :
   https://support.thrustmaster.com/product/sol-r-1-flightstick.
2. Téléchargez et installez le pilote PC et son interface personnalisée du panneau de configuration Windows.
3. Une fois le pilote PC installé, branchez le joystick Sol-R 1 Flightstick sur l'un des ports USB de votre PC à l'aide du câble USB-A – USB-C.

USB-C USB-A

Panneau de configuration

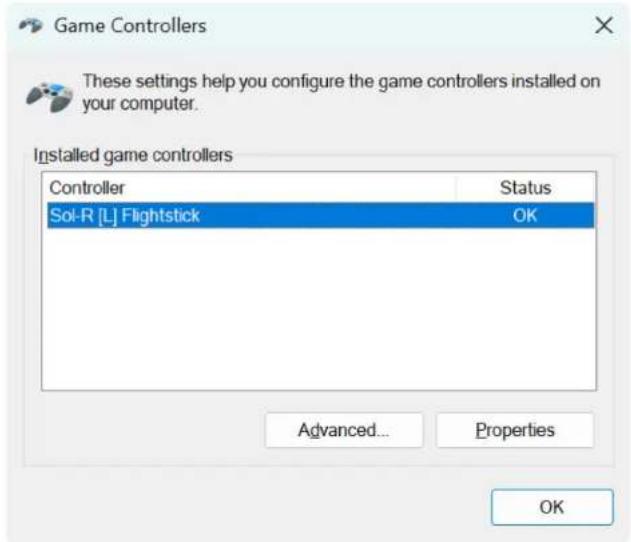

Pour accéder au panneau de configuration, sélectionnez Démarrer, saisissez Control Panel ou Panneau de configuration dans la barre de recherche puis cliquez sur Control Panel ou Panneau de configuration (sous Windows® 10/11).

La boîte de dialogue Contrôleurs de jeu s'affiche. L'accessoire apparaît à l'écran sous le nom Sol-R [R] Flightstick ou Sol-R [L] Flightstick et l'état OK.

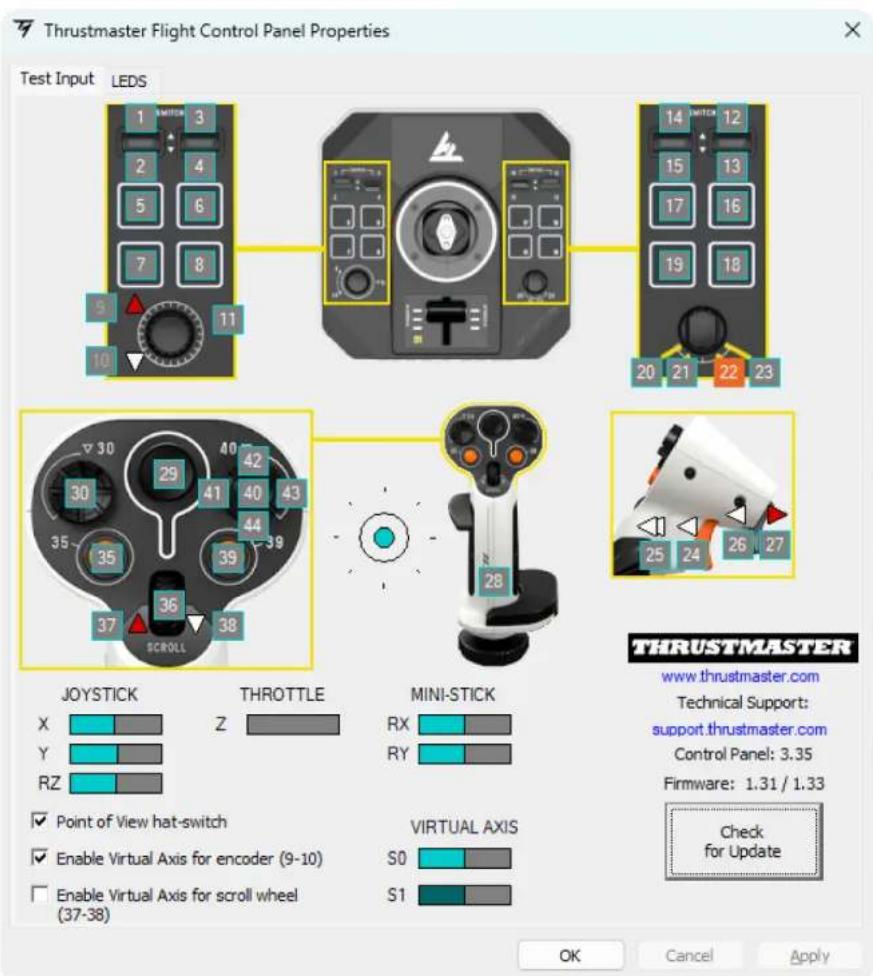

Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés pour tester et visualiser l'ensemble des fonctions.

Thrustmaster Flight Control Panel Properties Test Input LEDs 1 3 2 4 5 6 7 8 9 10 11 14 12 15 13 17 16 19 18 20 21 22 23 JOYSTICK THROTTLE MINI-STICK X Z RX RY Y RZ ✓ Point of View hat-switch ✓ Enable Virtual Axis for encoder (9-10) ☐ Enable Virtual Axis for scroll wheel (37-38) S0 S1 VIRTUAL AXIS OK Cancel Apply THRUSTRMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Control Panel: 3.35 Firmware: 1.31 / 1.33 Check for Update

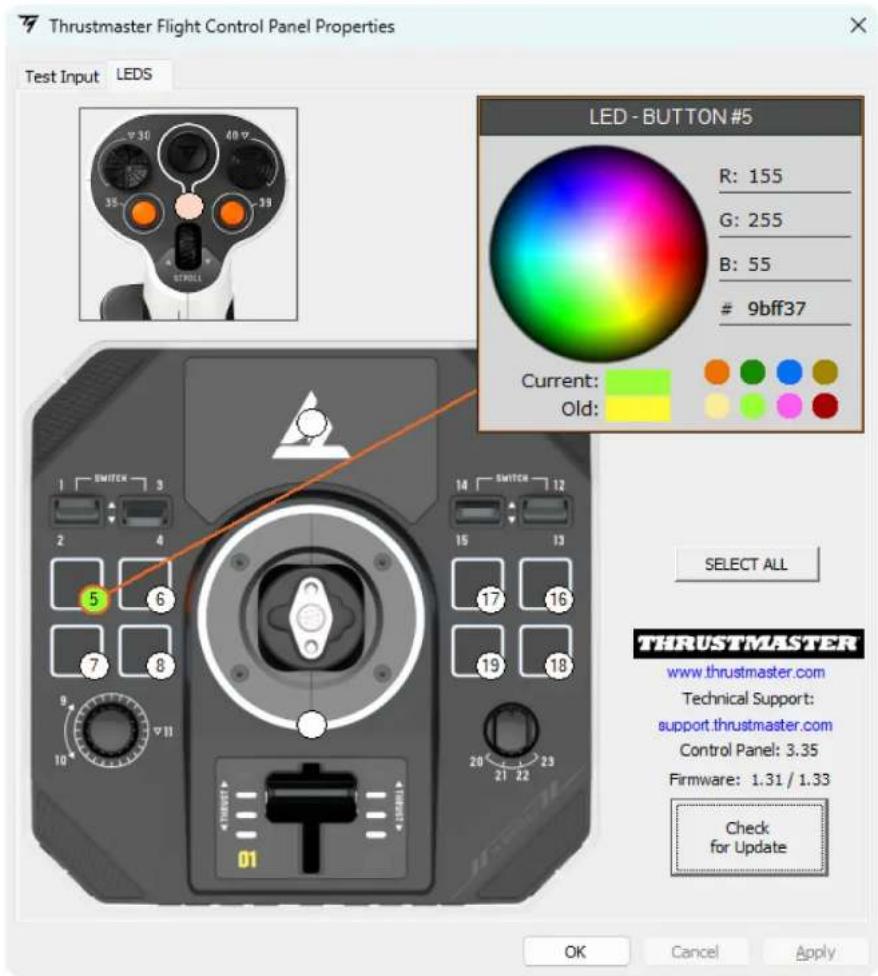

LEDs personnalisables

Le joystick Sol-R 1 Flightstick dispose de onze LEDs personnalisables via le panneau de configuration.

Vous pouvez associer une couleur différente à chaque LED.

Pour modifier la couleur des LEDs :

1. Accédez au panneau de configuration du joystick Sol-R 1 Flightstick.
2. Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés.
3. Dans l'onglet LEDS, cliquez sur un des ronds colorés pour sélectionner la LED à modifier.
4. Utilisez le cercle chromatique ou la palette de couleurs prédéfinies ou saisissez un code couleur (RGB ou HEX) pour modifier la couleur.
5. Cliquez sur OK pour enregistrer la modification.

Lorsque le manche Sol-R est installé sur une base AVA*, la zone du mini-stick est rétroéclairée et vous pouvez modifier la couleur.

Mapping

1 2 3 4 14 15 12 13 5 6 7 8 9 11 10 0+ 255- THRUSTMASTER Slider0 Axis 20 21 22 23

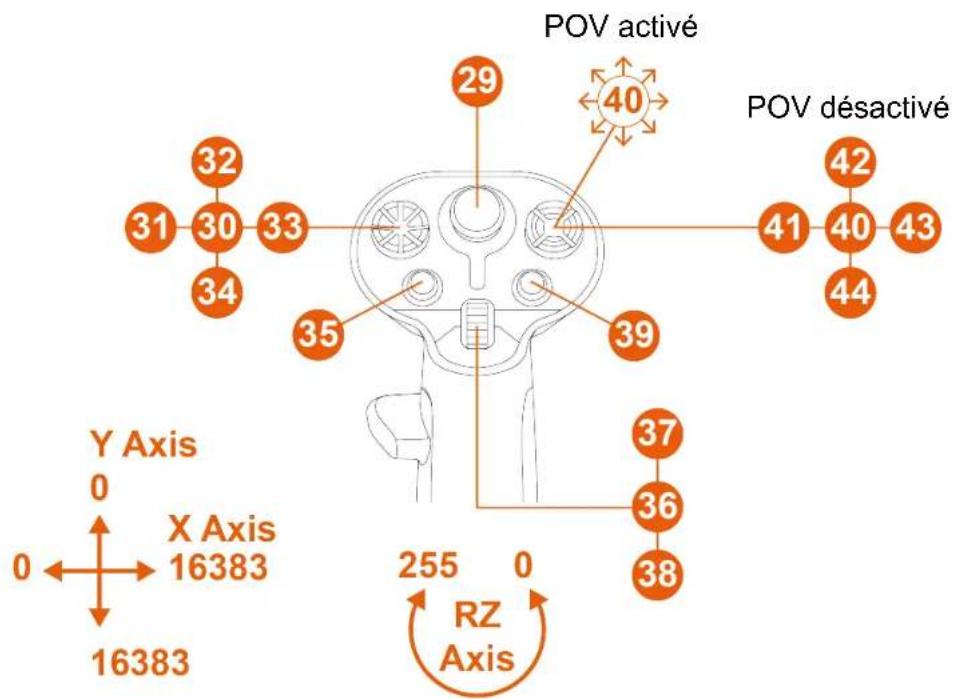

Mode Droitier

27 26 24 25 28

POV activé 29 40 32 31 30 33 34 35 39 41 40 43 42 44 POV désactivé 37 36 38 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

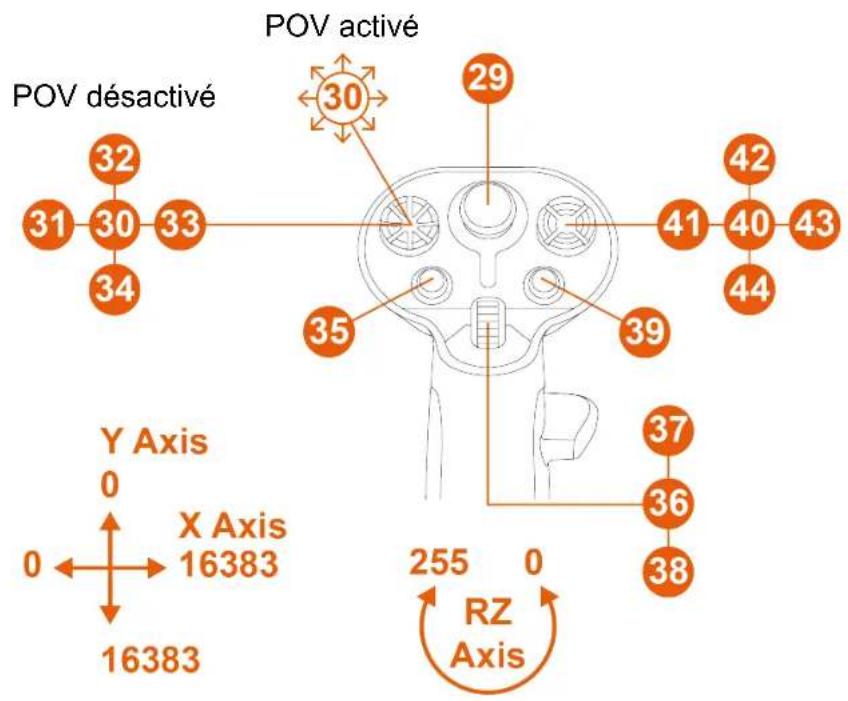

Mode Gaucher

26 27 25 24 28

POV activé POV désactivé 30 29 42 31 30 33 41 40 43 35 39 44 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

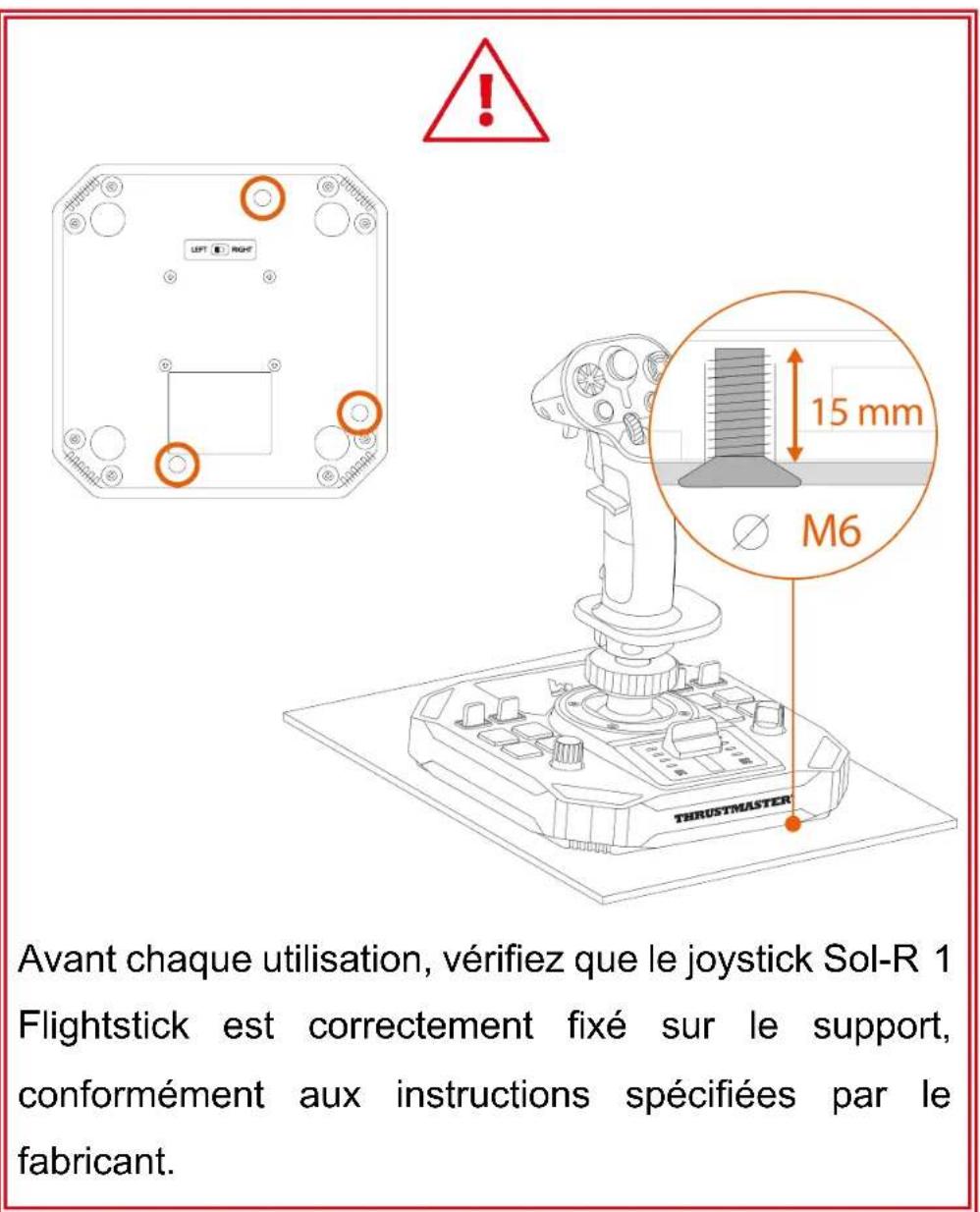

6. Installation sur un support

Vous pouvez installer le joystick Sol-R 1 Flightstick sur différents types de supports à l'aide de vis M6 (non fournies) et des pas de vis situés sous la base. À l'intérieur de la base, la longueur maximale de la vis ne doit pas dépasser 15 mm.

Avant chaque utilisation, vérifiez que le joystick Sol-R 1 Flightstick est correctement fixé sur le support, conformément aux instructions spécifiées par le fabricant.

Installation sur un TM Flying Clamp\*

Pour fixer le joystick Sol-R 1 Flightstick sur le support TM Flying Clamp*, utilisez deux vis M6 (non fournies).

Installation sur un cockpit\* ou un autre support fixe\*

Pour fixer le joystick Sol-R 1 Flightstick sur un cockpit* ou un support de bureau*, utilisez des vis M6 (non fournies) et les pas de vis situés sous la base.

Afin de ne pas endommager le joystick Sol-R 1 Flightstick, vérifiez auprès du fabricant du cockpit ou du support technique sa compatibilité avec les produits Thrustmaster.

7. Fonctionnalités

Manette des gaz

Le joystick Sol-R 1 Flightstick dispose d'une manette des gaz qui permet de contrôler facilement la poussée de votre moteur. Les indicateurs lumineux vous aident à être plus précis.

THRUSTMASTER 01 02 01 02

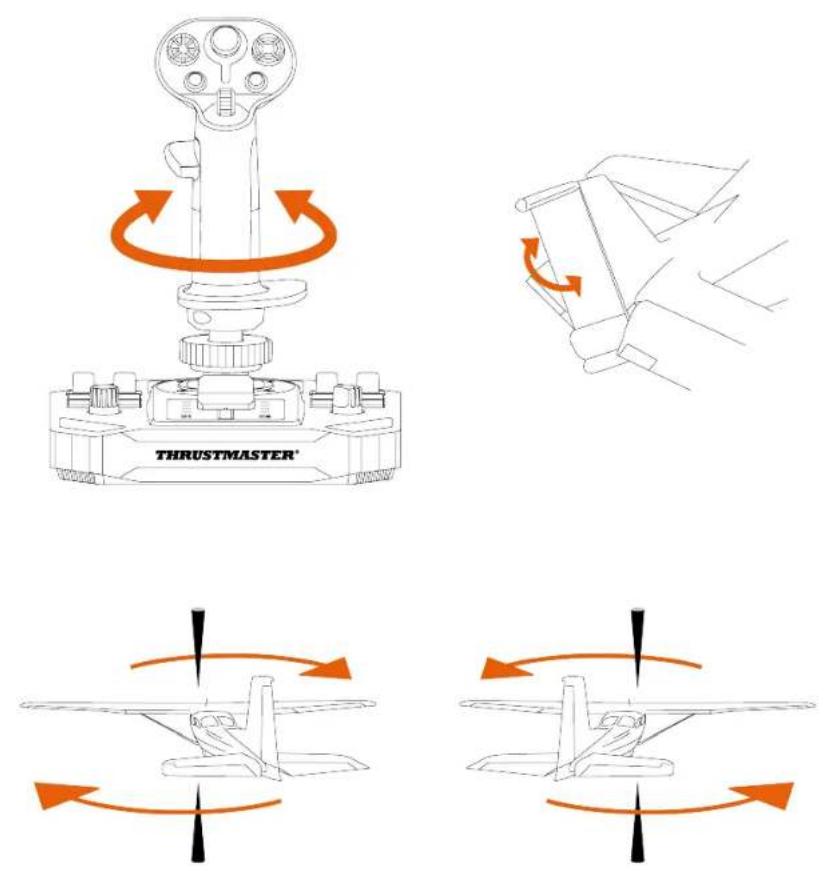

Fonction palonnier

Le joystick Sol-R 1 Flightstick dispose d'une fonction palonnier accessible par rotation du manche vers la gauche ou la droite.

Dans un avion, le pilote actionne le palonnier pour braquer la gouverne de direction et faire pivoter l'avion autour de son axe vertical, entraînant ainsi un virage vers la gauche ou la droite.

Cette fonction peut être désactivée en verrouillant la rotation de l'axe Z (lacet).

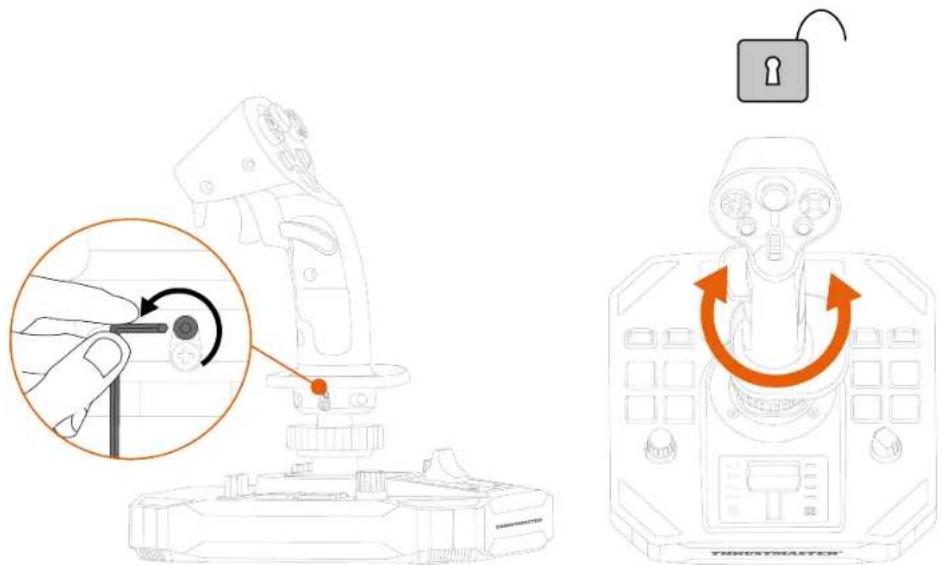

Pour verrouiller la fonction palonnier :

- À l'aide d'une clé Allen de 2 mm (non fournie), serrez la vis 6 pans située sous le repose-poignet.

Pour déverrouiller la fonction palonnier :

- À l'aide d'une clé Allen de 2 mm (non fournie), desserrez la vis 6 pans située sous le repose-poignet.

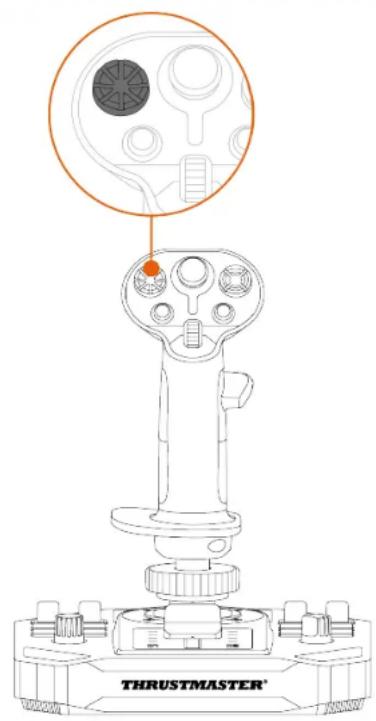

Croix multidirectionnelle point de vue

Le joystick Sol-R 1 Flightstick est doté d'une croix multidirectionnelle point de vue qui permet de surveiller ce qui se passe autour de votre appareil (dans les jeux le permettant).

Depuis le menu de configuration de votre jeu, programmez les différentes vues (vue arrière, vue sur la gauche, vue sur la droite, vues externes) sur les directions de la croix multidirectionnelle point de vue.

Vous pouvez réserver la croix multidirectionnelle point de vue à d'autres utilisations (tir, etc.).

Mode Gaucher

La fonction point de vue peut être désactivée. Cependant, la croix multidirectionnelle est toujours utilisable.

Pour désactiver la fonction point de vue :

1. Accédez au panneau de configuration du joystick Sol-R 1 Flightstick.
2. Dans la boîte de dialogue Contrôleurs de jeu, cliquez sur Propriétés.
3. Dans l'onglet Test du périphérique, décochez Croix multidirectionnelle.

Fonction point de vue (mode Droitier)

Activée
Désactivée

Fonction point de vue (mode Gaucher)

Activée
Désactivée

8. Configuration du manche

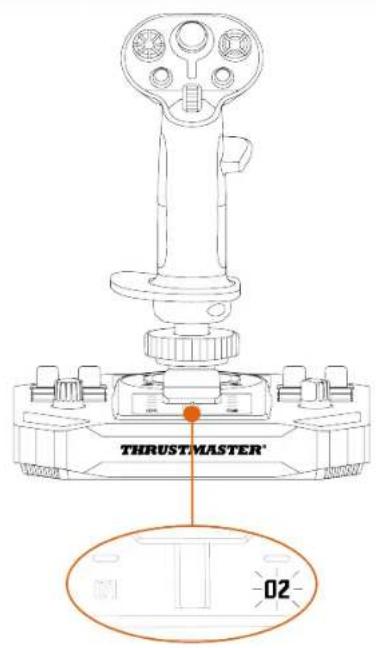

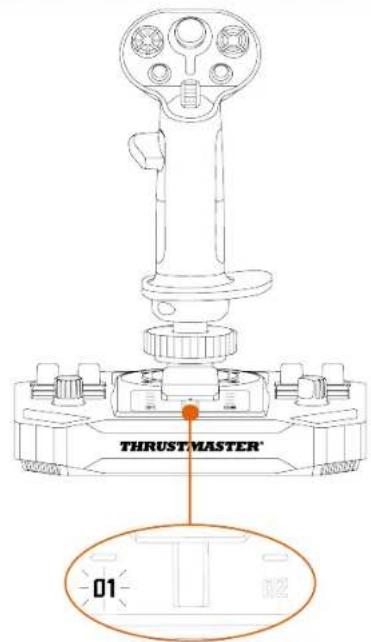

Mode Droitier ou Gaucher

Le joystick Sol-R 1 Flightstick est ambidextre afin de s'adapter parfaitement à tous les joueurs, qu'ils soient droitiers ou gauchers.

Par défaut, le joystick est configuré en mode Droitier.

Mode Gaucher

THRUST MASTER' 02

Mode Droitier

THRUSTMASTER 01

Effectuez la procédure pour passer du mode Droitier au mode Gaucher (ou inversement) avant de brancher le joystick à votre PC.

Pour définir le joystick en mode Gaucher :

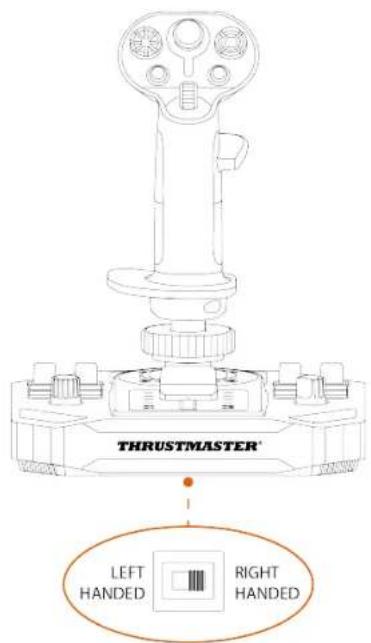

1. Positionnez le sélecteur situé sous la base du joystick sur LEFT HANDED (gaucher).

Le joystick est reconnu sous le nom Sol-R [L] Flightstick.

THRUSTMASTER LEFT HANDED RIGHT HANDED

1. Dévissez le repose-pouce droit A1.

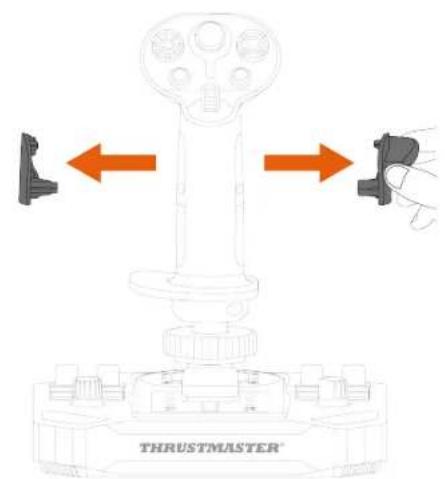

1. Retirez les deux parties du repose-pouce droit (A1 et A2).

1. Placez les deux parties du repose-pouce gauche (B1 et B2) sur le manche.

1. Vissez le repose-pouce gauche B1.

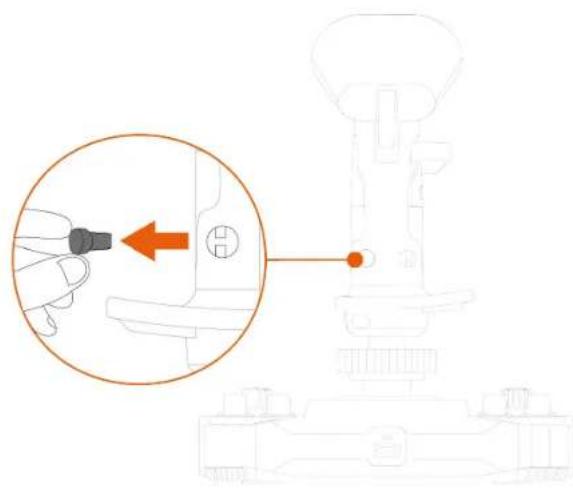

1. Retirez le bouton amovible (C1 ou C2) situé à l'arrière du manche.

1. Insérez le bouton amovible que vous préférez (C1 ou C2) sous le repose-pouce B2.

1. Dévissez les deux vis qui maintiennent le repose-poignet.

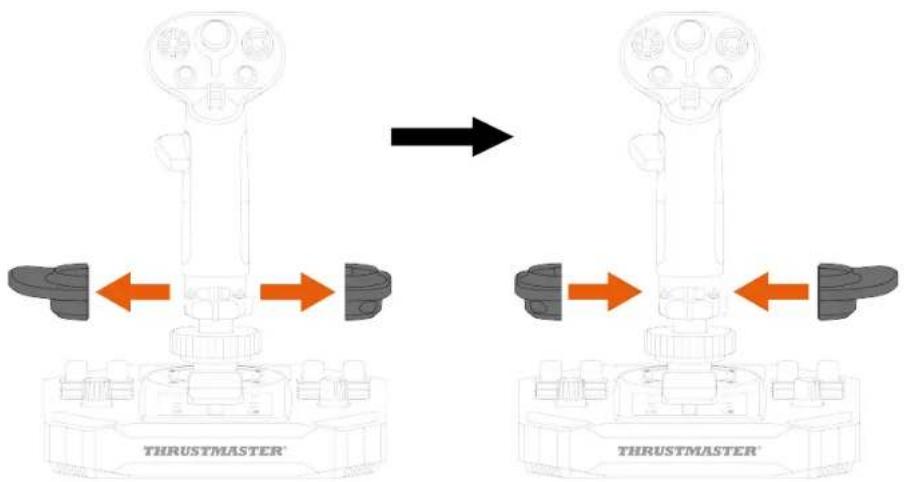

1. Retirez les deux parties du repose-poignet, puis repositionnez-les sur le manche en inversant les pièces.

1. Vissez les deux vis qui maintiennent le repose-poignet.

Pour définir le joystick en mode Droitier :

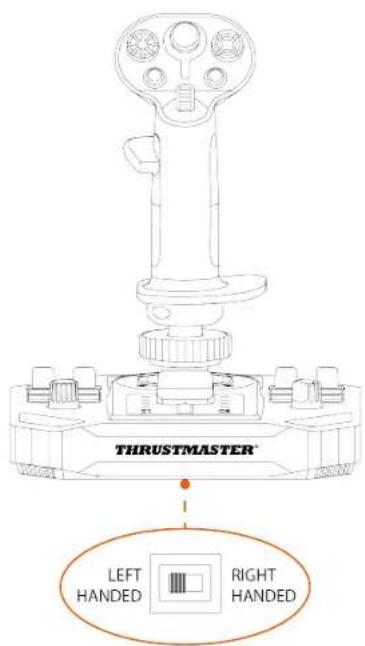

1. Positionnez le sélecteur situé sous la base du joystick sur RIGHT HANDED (droitier).

Le joystick est reconnu sous le nom Sol-R [R] Flightstick.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

1. Dévissez le repose-pouce gauche B1.

THRUSTMASTER™

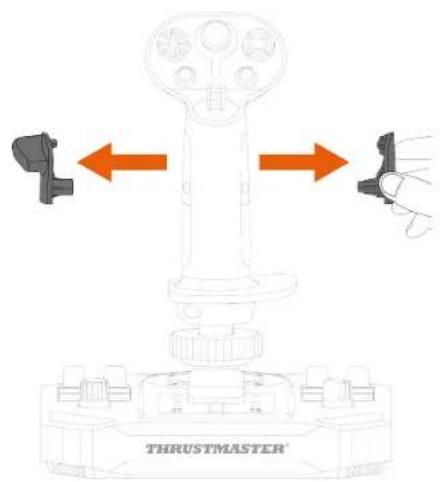

1. Retirez les deux parties du repose-pouce gauche (B1 et B2).

1. Placez les deux parties du repose-pouce droit (A1 et A2) sur le manche.

1. Vissez le repose-pouce droit A1.

1. Retirez le bouton amovible (C1 ou C2) situé à l'arrière du manche.

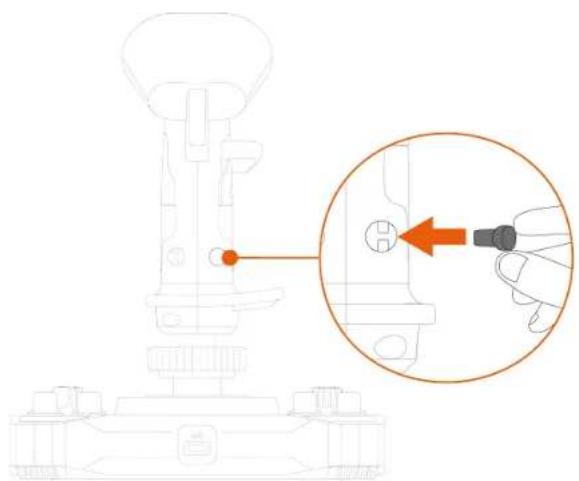

1. Insérez le bouton amovible que vous préférez (C1 ou C2) sous le repose-pouce A1.

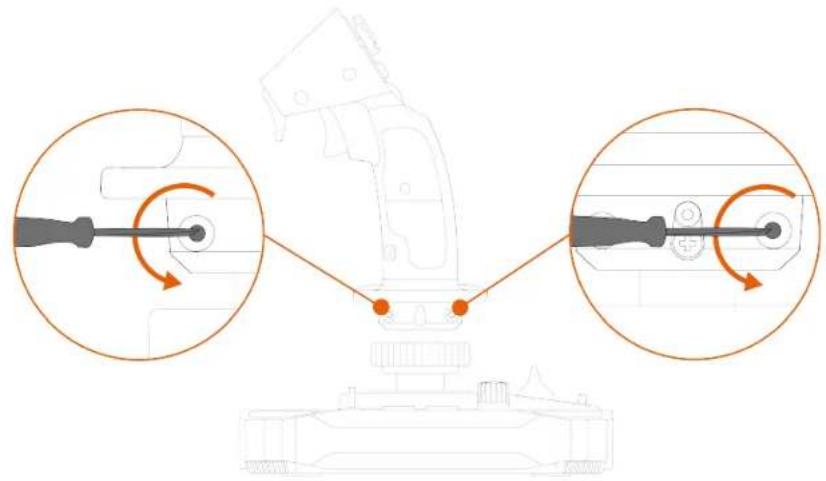

1. Dévissez les deux vis qui maintiennent le repose-poignet.

1. Retirez les deux parties du repose-poignet, puis repositionnez-les sur le manche en inversant les pièces.

1. Vissez les deux vis qui maintiennent le repose-poignet.

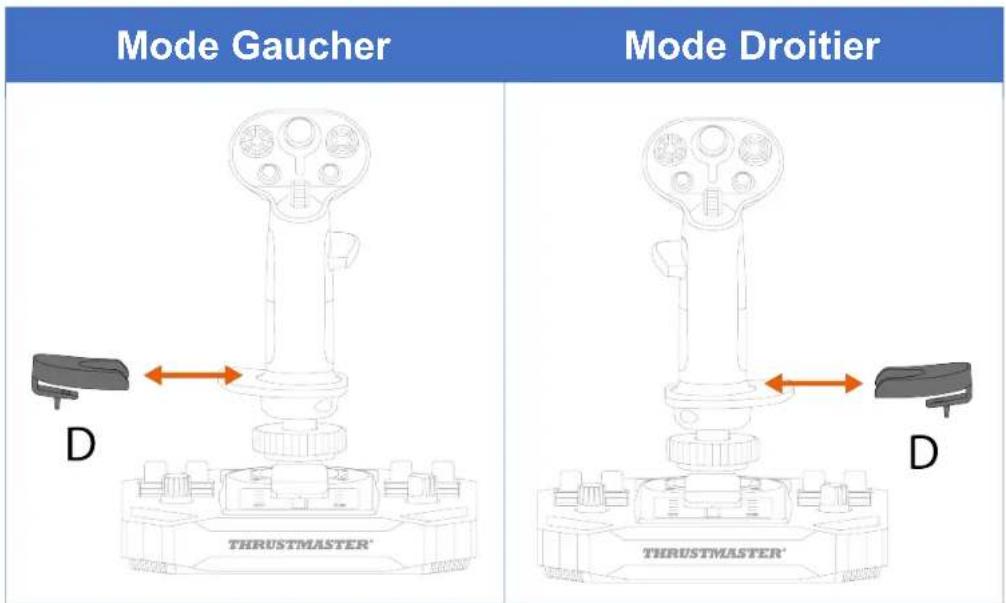

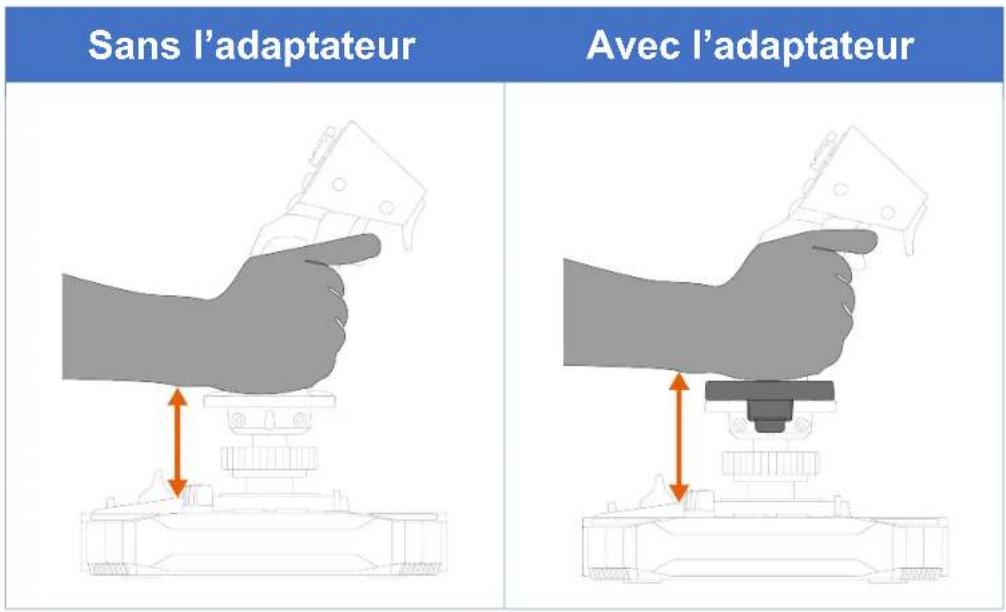

Adaptateur de hauteur

Le joystick Sol-R 1 Flightstick dispose d'un adaptateur de hauteur pour surélever votre main lorsque vous tenez le manche et vous offrir plus de confort.

Sans l'adaptateur Avec l'adaptateur

Pour installer l'adaptateur de hauteur, clipsez-le sur le repose-poignet.

Utilisez uniquement des accessoires approuvés. L'utilisation d'accessoires non approuvés peut endommager le produit et annuler la garantie.

Manches

La base Sol-R est compatible avec les manches et accessoire suivants :

• manche F/A-18C Hornet™ HOTAS Add-On Grip* ;
• manche Viper Grip - HOTAS Add-On Grip* (anciennement F16-C Viper HOTAS Add-On Grip);
• adaptateur AVA Offset Adapter* ;
• futurs manches Thrustmaster*.

*vendu séparément

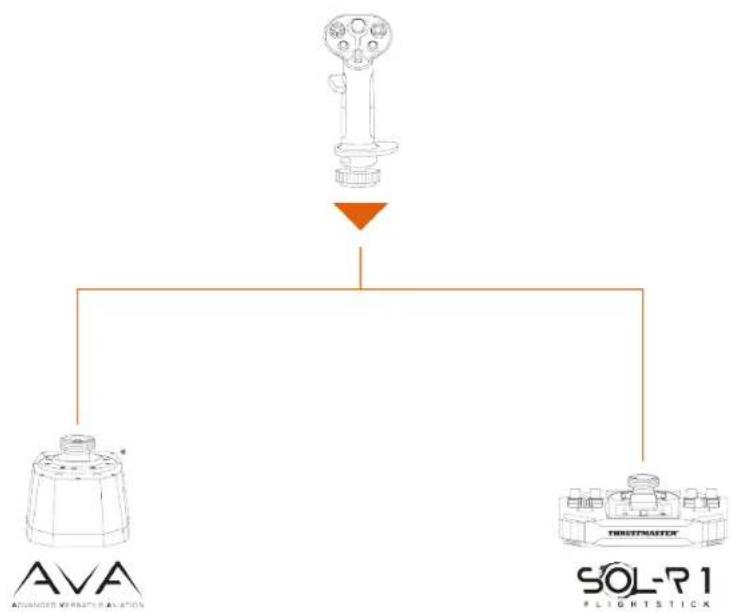

Base

Le manche Sol-R est compatible avec la base AVA*.


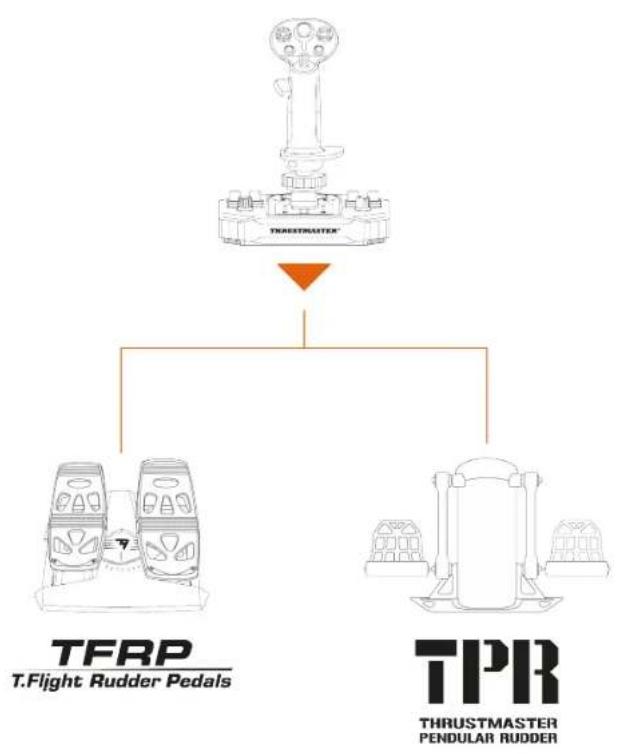

Palonniers

Le joystick Sol-R 1 Flightstick est compatible avec les palonniers suivants :

- TFRP T.Flight Rudder Pedals* ;

- TPR : Thrustmaster Pendular Rudder*.

- Le TFRP et le TPR doivent être branchés en USB sur votre PC.

- Le TFRP et le TPR sont compatible dans tous les jeux acceptant le multi-USB et les palonniers.

*vendu séparément

10. Logiciel de programmation avancée T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) est une suite logicielle innovante et performante permettant d'améliorer la plupart des contrôleurs de vol Thrustmaster et de partager des profils avec la communauté Thrustmaster.

Installation

1. Allez sur : https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. Dans la rubrique Logiciel, téléchargez et installez le logiciel de programmation avancée T.A.R.G.E.T.

Principales caractéristiques

• Diverses configurations possibles des axes.
• Plusieurs niveaux de programmation possibles : Basic, Advanced et Script.
• Utilisation du principe Drag and Drop.
• Fusion possible du joystick Sol-R 1 Flightstick avec les autres accessoires de simulation de vol Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gamme TCA*, gamme VIPER*, gamme AVA*, également compatibles avec T.A.R.G.E.T) permettant la reconnaissance d'un seul périphérique USB.
• Accès aux profils avancés créés par la communauté Thrustmaster.

11. FAQ et support technique

Vous avez des questions ou vous rencontrez des problèmes techniques concernant le joystick Sol-R 1 Flightstick ? Consultez le site du support technique Thrustmaster :

1. Mon joystick ne fonctionne pas correctement ou semble mal calibré

• Éteignez votre PC, déconnectez votre joystick puis reconnectez-le, redémarrez votre PC et relancez votre jeu.
• Lorsque vous branchez votre joystick, laissez le manche centré et évitez de le déplacer pour éviter tout problème de calibration.

2. Je n'arrive pas à configurer mon joystick

• Accédez au menu de votre jeu et sélectionnez
  Options > Contrôleur > Manettes ou Joystick.
  Puis, choisissez la configuration la plus appropriée ou reconfigurez complètement les options du joystick.

- Reportez-vous au manuel de l'utilisateur ou à l'aide en ligne de votre jeu pour plus d'informations.

3. Mon joystick est trop ou pas assez sensible

• Le joystick Sol-R 1 Flightstick s'auto-calibre de manière autonome après quelques mouvements effectués sur les différents axes.
• Accédez au menu de votre jeu et sélectionnez Options > Contrôleur > Manettes ou Joystick. Puis, ajustez la sensibilité et les zones mortes de votre joystick si l'option est disponible.

4. Mon joystick ne fonctionne pas

- Pour que le joystick Sol-R 1 Flightstick fonctionne correctement avec les jeux vidéo, il est impératif de mettre à jour le firmware.

Pour effectuer la mise à jour, allez sur

Sélectionnez Pilotes et suivez les instructions et la procédure de téléchargement et d'installation.

THRUSTMASTER®

SOL-P 1

FLIGHTSTICK

PC (Windows® 10/11)

Benutzerhandbuch
