产品类型	飞行模拟摇杆
品牌	Thrustmaster
型号	Sol-R 1 Flightstick
类别	手柄
连接方式	USB-C转USB-A（附送线缆）
系统兼容性	PC Windows® 10/11
主要功能	模拟迷你摇杆、8方向苦力帽、2个扳机（其中一个为双段）、2个拨动开关、2个可拆卸按钮、编码器、滚轮、带指示灯的油门、4位旋转选择器、通过摇杆旋转实现的脚舵（可锁定）
按钮数量	10个动作按钮 + 2个扳机 + 2个开关 + 2个可拆卸按钮 + 1个编码器 + 1个旋转选择器
油门	是，带指示灯
脚舵	通过摇杆旋转（Z轴，可使用2mm内六角螺丝锁定）
苦力帽	是，8方向，可在控制面板中禁用
模拟迷你摇杆	是，带背光（基于AVA底座*）
LED背光	11个LED可通过控制面板自定义（RGB/HEX颜色）
双手通用	是，右手或左手模式，拇指托和腕托可互换
高度适配器	可拆卸，可夹在腕托上（左右手均可）
固件更新	必须通过support.thrustmaster.com网站进行
编程软件	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
兼容配件	F/A-18C Hornet™摇杆头、Viper Grip摇杆头、AVA底座、TFRP脚舵、TPR脚舵、TM Flying Clamp、座舱（M6螺丝）
安全注意事项	使用时底座与摇杆轴之间有夹伤风险
供电	通过USB端口（总线供电）

常见问题 - Sol-R 1 Flightstick THRUSTMASTER

如何更新Sol-R 1 Flightstick的固件？

请访问support.thrustmaster.com，选择您的产品，下载并安装最新的驱动程序和固件。按照屏幕上的说明操作。

Windows无法识别摇杆，该怎么办？

请确保已从Thrustmaster网站安装PC驱动程序。将USB线直接连接到PC的USB 2.0/3.0端口。重新启动计算机，并在控制面板 > 游戏控制器中进行测试。

如何从右手模式切换为左手模式？

在连接摇杆之前，将底座下方的开关拨至LEFT HANDED。然后按照手册中的步骤拆卸/重新安装拇指托、腕托和可拆卸按钮。

如何自定义LED颜色？

打开控制面板 > 游戏控制器，选择您的摇杆，点击属性，然后选择LEDS选项卡。选择一个LED，通过色轮、调色板或RGB/HEX代码选择颜色。

我的脚舵不工作，如何启用？

脚舵默认已启用。如果没有响应，请检查是否已锁定：腕托下方的2mm内六角螺丝应松开。在控制面板中测试Z轴。

如何将摇杆固定在支架上？

使用M6螺丝（不附送）拧入底座底部的螺纹孔。底座内部螺丝最大长度为15mm。对于TM Flying Clamp，两个螺丝即可。座舱安装请参考手册。

摇杆是否兼容Thrustmaster脚舵？

是的，兼容TFRP T.Flight Rudder Pedals和TPR Pendular Rudder（单独出售）。这些脚舵通过USB连接到PC。

如果摇杆过于灵敏或不够灵敏怎么办？

摇杆经过几次移动后会自动校准。在游戏中，进入选项 > 控制器，调整灵敏度和死区（如有）。在PC上，控制面板也可以调整轴曲线。

如何使用T.A.R.G.E.T.软件？

从Thrustmaster网站下载T.A.R.G.E.T.。安装后，启动编辑器，通过拖放配置轴、按钮和创建配置文件。您可以将多个设备合并为一个USB设备。

如何清洁Sol-R 1 Flightstick？

断开摇杆连接。使用柔软的干布清洁表面。避免使用化学产品。对于连接器，干燥空气吹拂即可。切勿超出手册指示拆卸产品。

用户手册 Sol-R 1 Flightstick THRUSTMASTER

在安装本产品之前、以任何方式使用本产品之前以及对其执行任何维护之前，请仔细阅读本手册提供的说明。

请务必遵守安全说明。不遵守这些说明可能导致事故和/或损坏。请保留本手册，以便您日后查阅说明。

目录

1. 包装清单....6
2. 技术特性....7
3. 用法信息....11
4. 组装.....13
5. 安装到 PC 上.....15

控制面板....16

映射....20

1. 安装到支架上 ..... 23

安装到 TM Flying Clamp* 上.....24

安装在驾驶舱*中或另一个固定支架上*……25

1. 功能.....26

节流阀....26

方向舵功能....27

多向视角苦力帽开关....29

1. 配置飞行摇杆把手....32

右利手或左利手模式....32

高度适配器....43

1. 兼容性.....44

飞行摇杆把手....45

底座....46

方向舵....47

1. T.A.R.G.E.T 高级编程软件 ..... 48

安装....48

主要功能....49

1. 常见问题解答和技术支持.....50

SOL-R1

FLIGHTSTICK

借助 Sol-R 1 Flightstick 摇杆，享受闪耀的星际体验：它将陪伴您领略太空战斗与探索的精髓。

本手册将帮助您安装 Sol-R 1 Flightstick 并让其运行在最佳条件下。在开始起飞之前，请务必仔细阅读以下说明和警告：它们将帮助您尽情享受您的产品。

为使 Sol-R 1 Flightstick 摇杆能在视频游戏中正确工作，您需要更新其固件。

要执行更新，请访问

选择驱动程序，按照说明（包括下载和安装程序）进行操作。

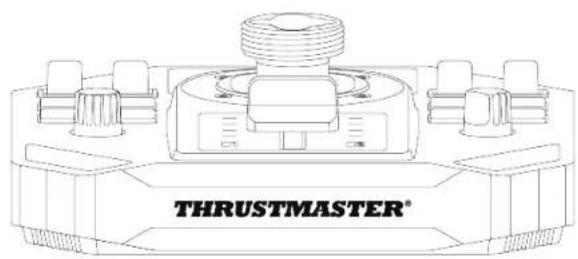

1. 包装清单

① 模拟迷你操纵杆
② 八向视角苦力帽开关
③ 操作按钮
4 滚轮
⑤ 拇指托（右利手和左利手）
6 左右手通用的腕托
⑦ 方向舵功能，（通过旋转飞行摇杆把手，可锁定）

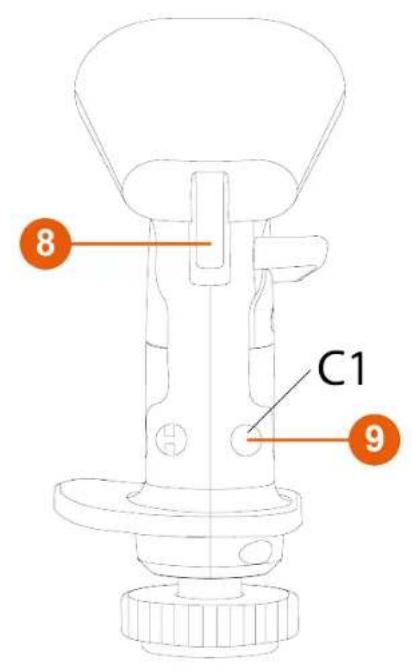

8 扳机（包含一个双挡位扳机）
⑨ 可拆卸的按钮
10 可拆卸的高度适配器（右利手和左利手）

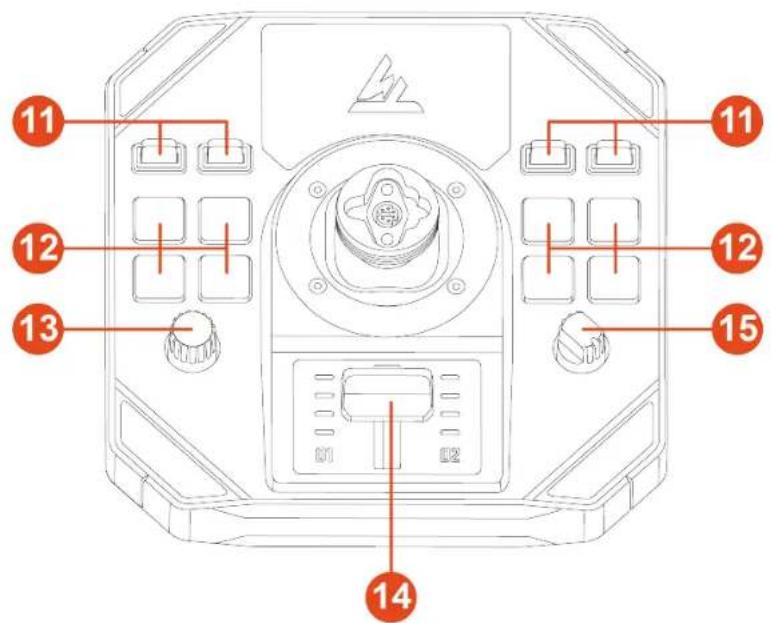

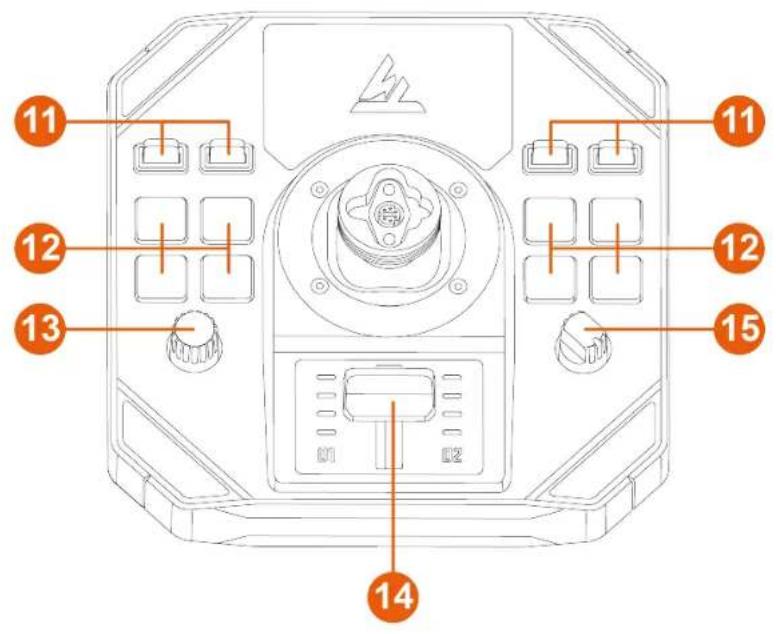

11 拨码开关（两个挡位）
12 背光操作按钮
13 编码器
14 带有指示灯的节流阀
15 旋钮式选择器（四个挡位）

在使用本产品之前，请仔细重读本文档，并妥善保存以备日后参考。

夹伤危险

使用 Sol-R 1 Flightstick 摇杆时，切勿将您的手指置于底座和飞行摇杆把手的轴之间的间隙区域。

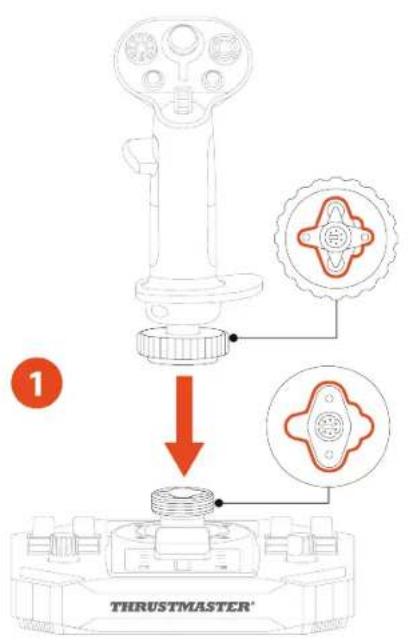

1. 将飞行摇杆把手置于底座上。确保飞行摇杆把手的安放位置正确无误，如下图所示。

2.拧紧夹环。

如果您感觉有阻力，请勿用强力。确保底座接头与飞行摇杆把手正确对齐，如上图所示。若未遵守本说明，可能会导致损坏本产品。

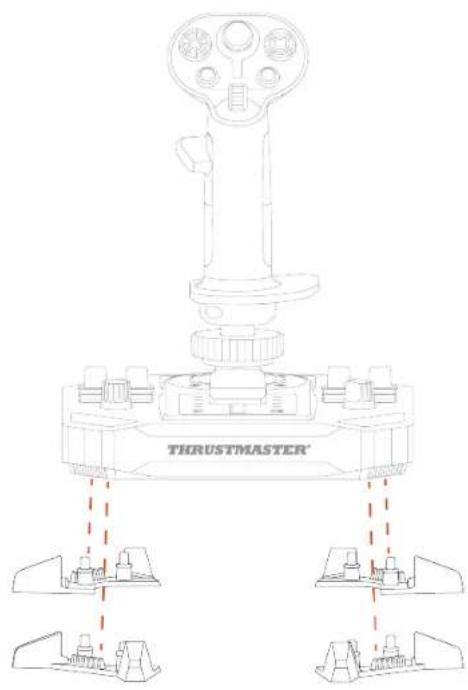

3.（可选）将稳定支架夹在底座的四角。

1. 下载并安装 PC 驱动程序及其基于 Windows 控制面板的自定义界面。

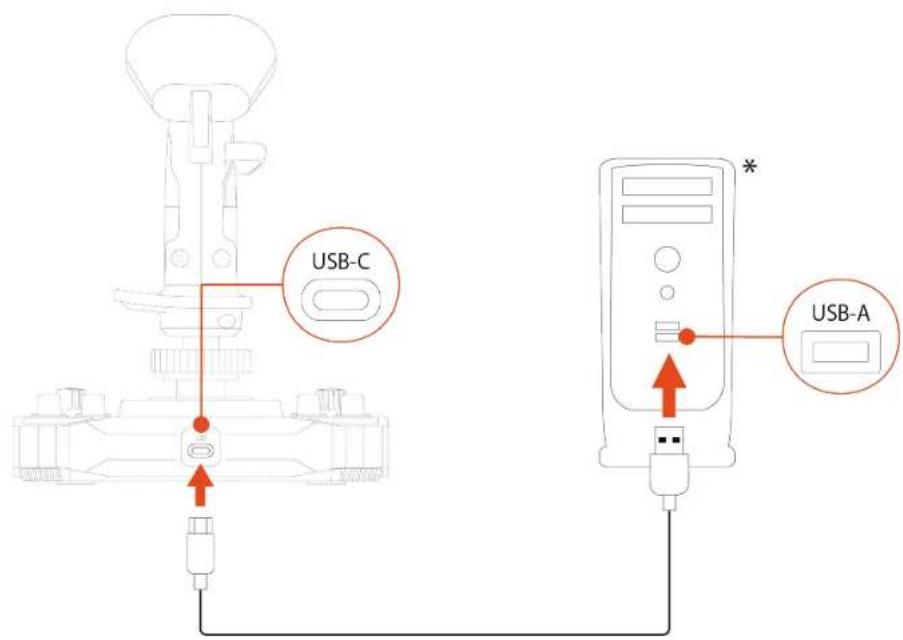

2. 安装 PC 驱动程序之后，使用 USB-A – USB-C 电缆将 Sol-R 1 Flightstick 摇杆连接到 PC 上的某个 USB 端口。

* 未随附

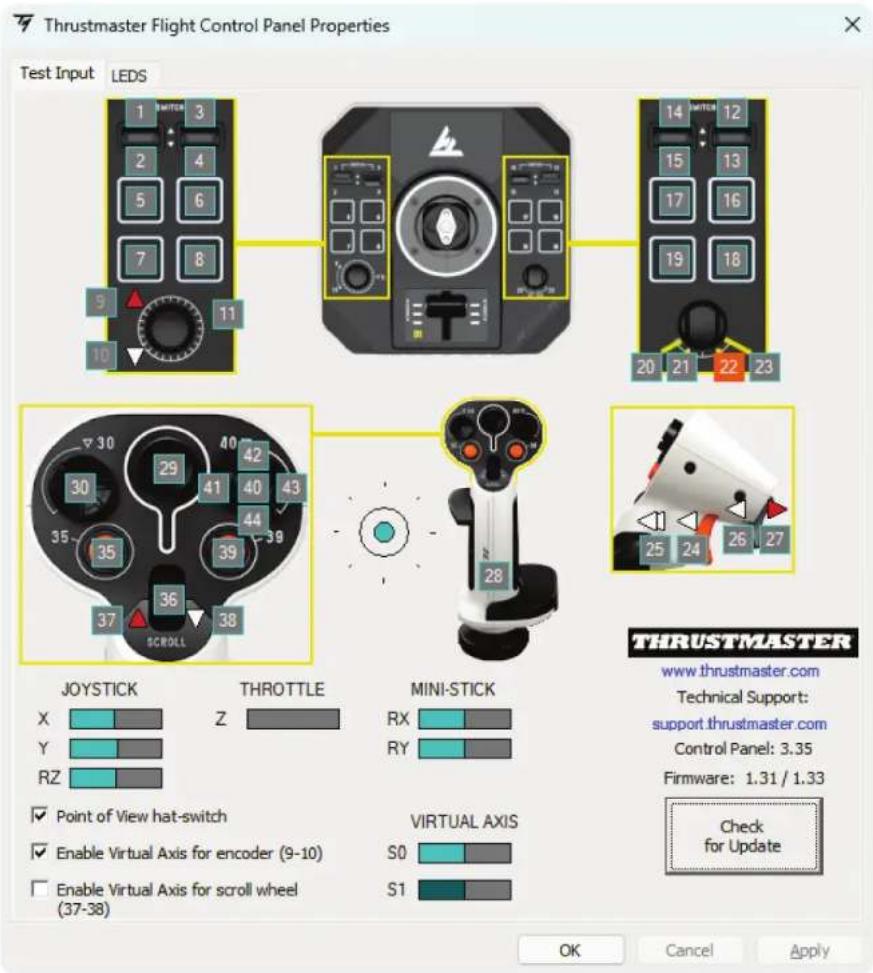

控制面板

要访问控制面板，请选择开始，在搜索栏中键入 Control Panel 或控制面板，然后单击 Control Panel 或控制面板（在 Windows® 10/11 中）。

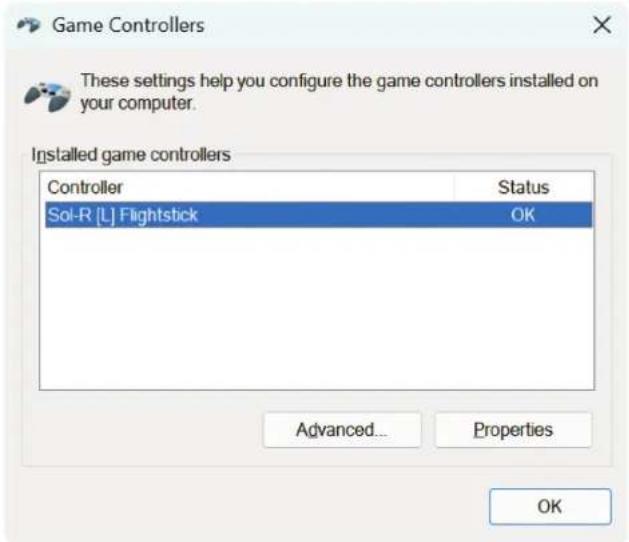

此时将显示游戏控制器对话框。该配件将出现在屏幕上，其名称显示为 Sol-R [R] Flightstick 或 Sol-R [L] Flightstick，状态为正常。

在游戏控制器对话框中，点击属性可测试和查看所有功能。

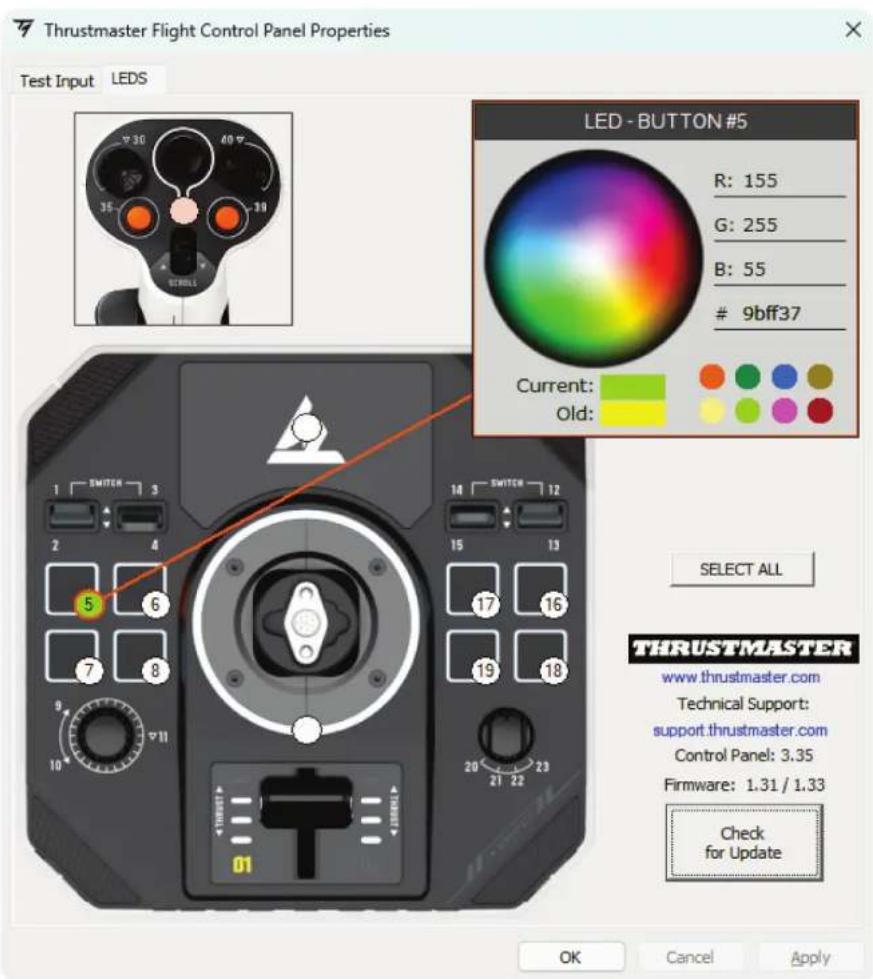

可定制的 LED

Sol-R 1 Flightstick 摇杆配备 11 个可通过控制面板进行定制的 LED。

您可以为每个 LED 分配一种不同的颜色。

要改变 LED 的颜色，请:

1. 转至 Sol-R 1 Flightstick 摇杆的控制面板。
2. 在游戏控制器对话框中，点击属性。
3. 在 LEDS 选项卡中，单击彩色圆环之一，以选择您要改变颜色的 LED。
4. 使用颜色滚轮或预定义调色盘，或者输入颜色代码（RGB 或 HEX），以改变颜色。
5. 单击确定，保存更改。

当将 Sol-R 飞行摇杆把手安装在 AVA 底座*上时，迷你操纵杆区域的背光灯将会亮起，您可以改变背光灯的颜色。

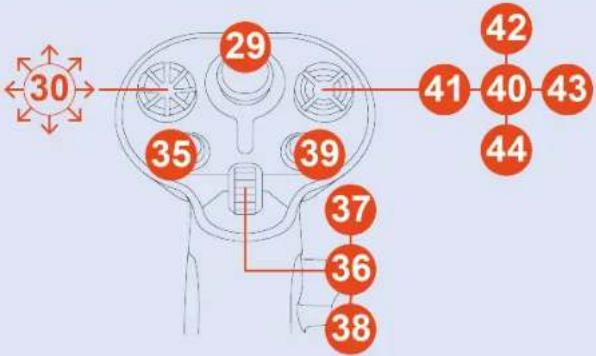

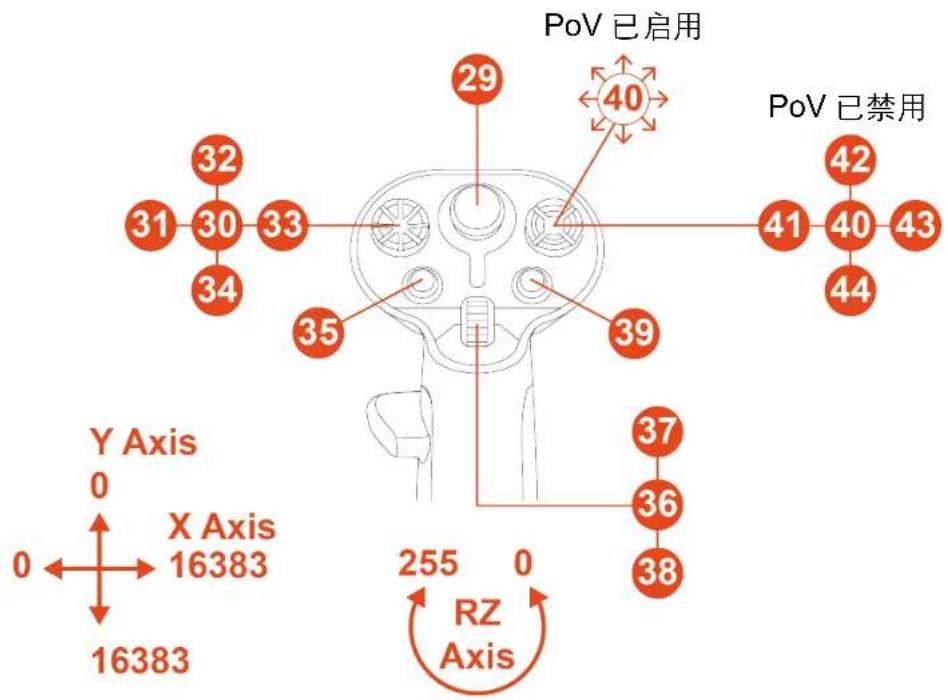

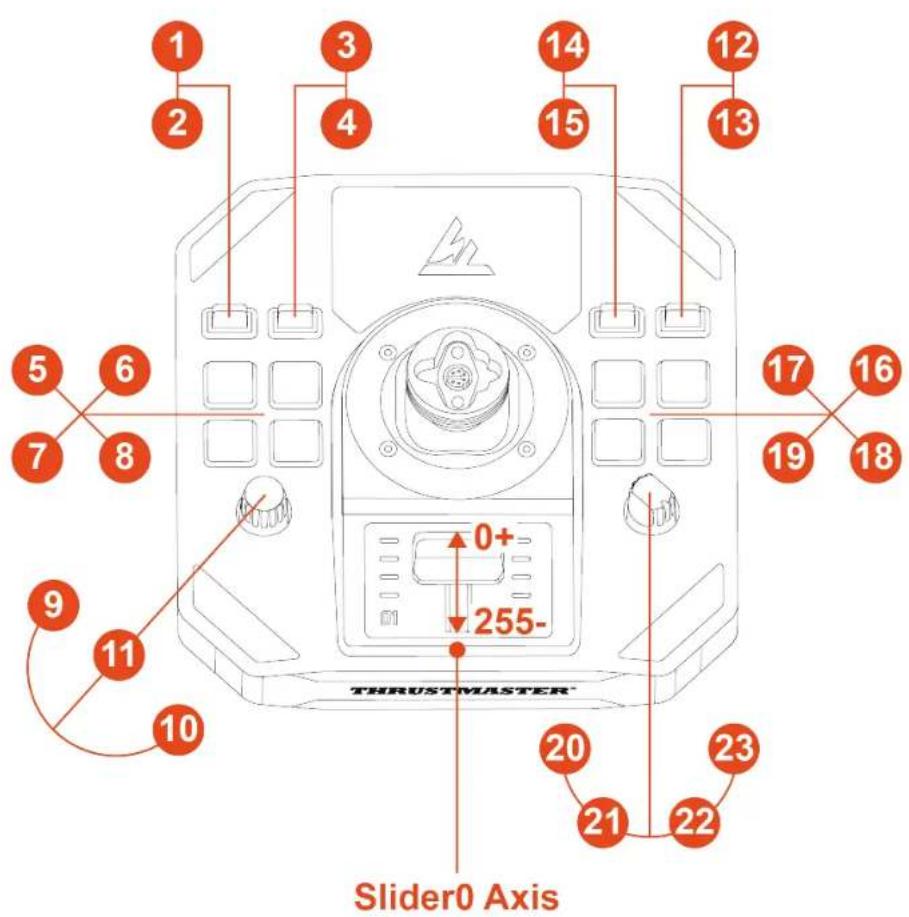

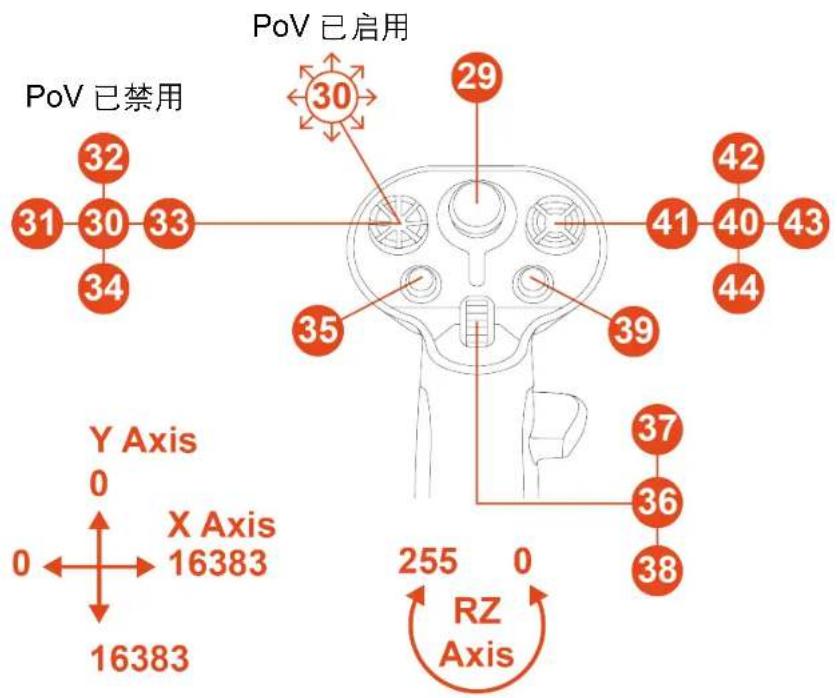

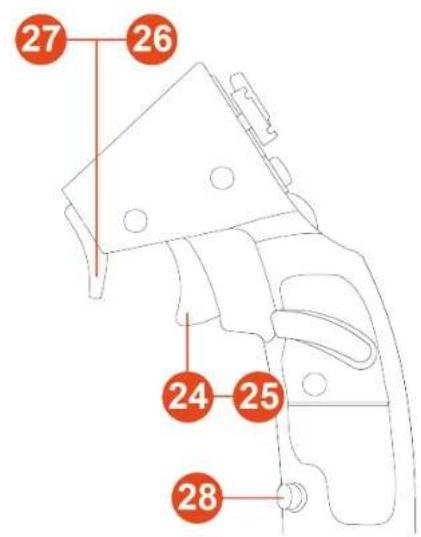

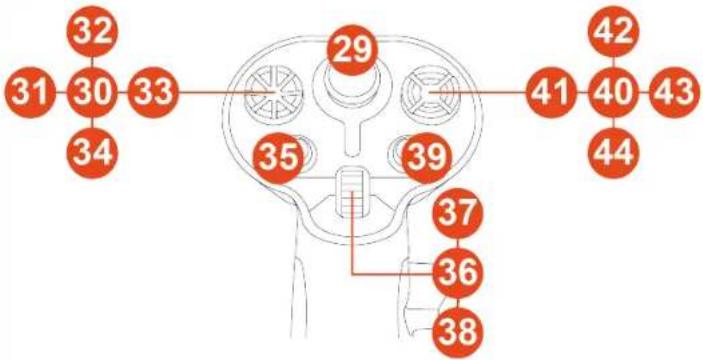

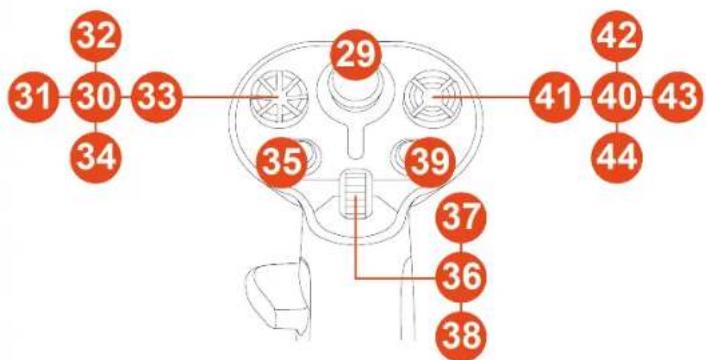

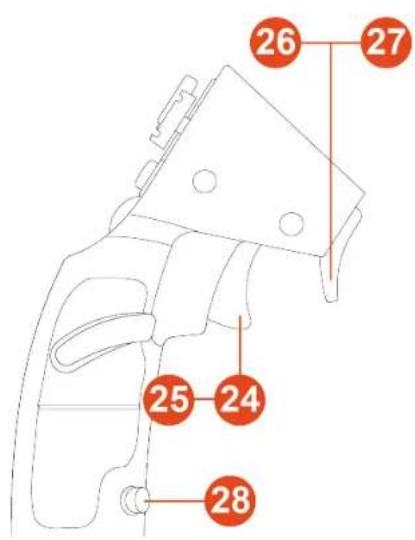

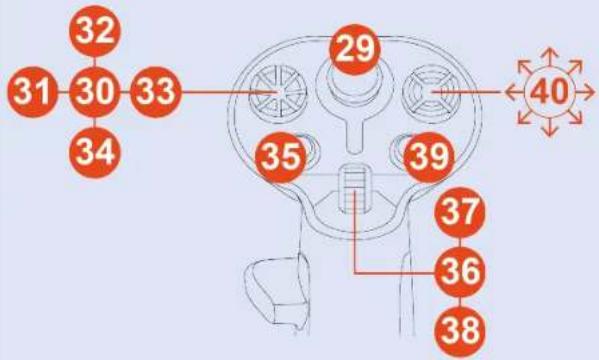

映射

右利手模式

左利手模式

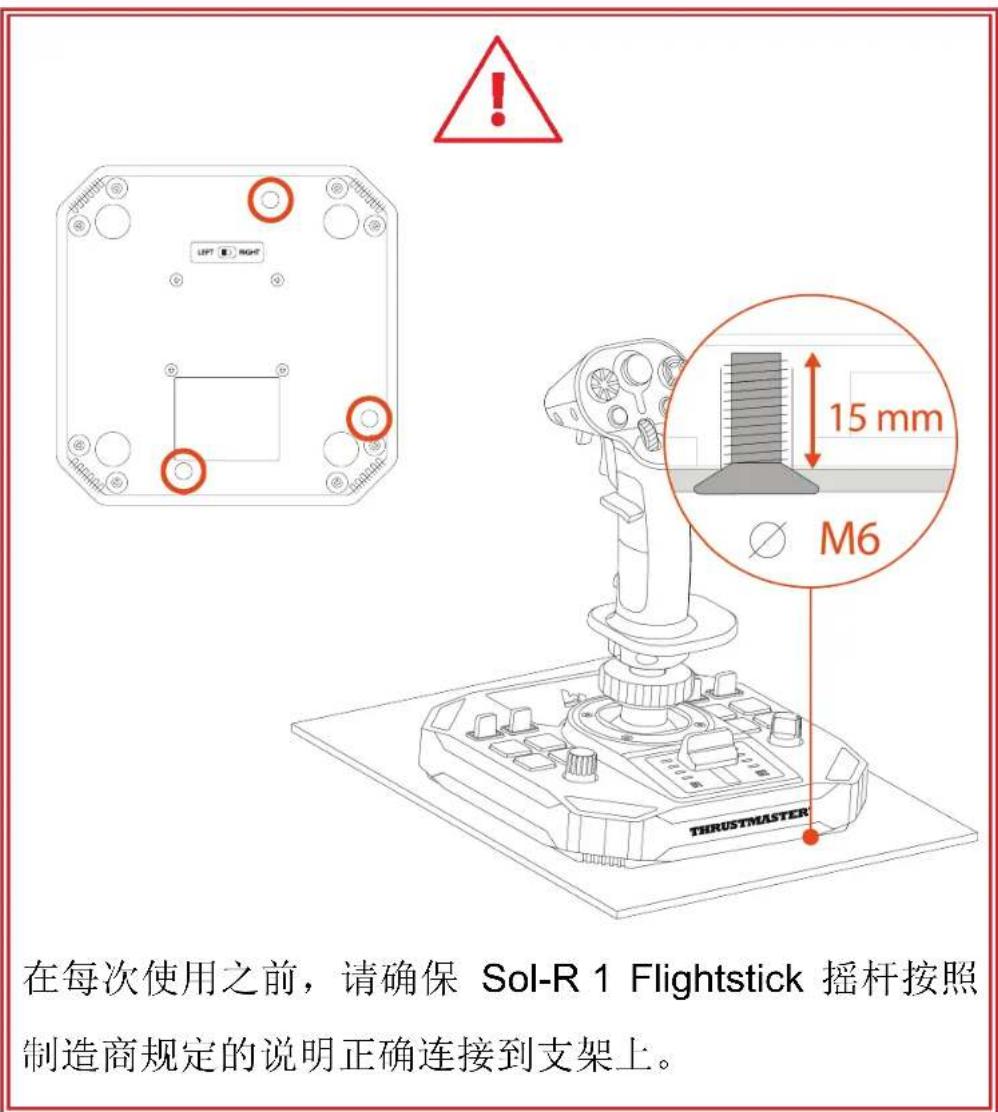

6. 安装到支架上

您可以使用 M6 螺丝（未随附）以及位于底座底部的螺纹将 Sol-R 1 Flightstick 摇杆安装到不同类型的支架上。螺丝伸入底座内部的最大长度不得超过 15 mm。

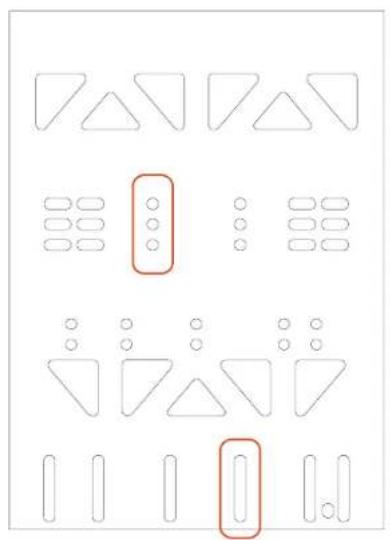

安装到 TM Flying Clamp\* 上

要将 Sol-R 1 Flightstick 摇杆安装到 TM Flying Clamp 支架*上，请使用两颗 M6 螺丝（未随附）。

安装在驾驶舱\*中或另一个固定支架上\*

要将 Sol-R 1 Flightstick 摇杆安装到驾驶舱*或桌面支架*上，请使用 M6 螺丝以及底座底部的螺纹。

为避免损坏 Sol-R 1 Flightstick 摇杆，请咨询驾驶舱制造商或技术支持，以确定驾驶舱与 Thrustmaster（图马思特）产品的兼容性。

* 未提供

7. 功能

节流阀

Sol-R 1 Flightstick 摇杆配备一个节流阀，使其可以轻松控制您的太空飞船引擎推力。指示灯有助于提高操纵的精度。

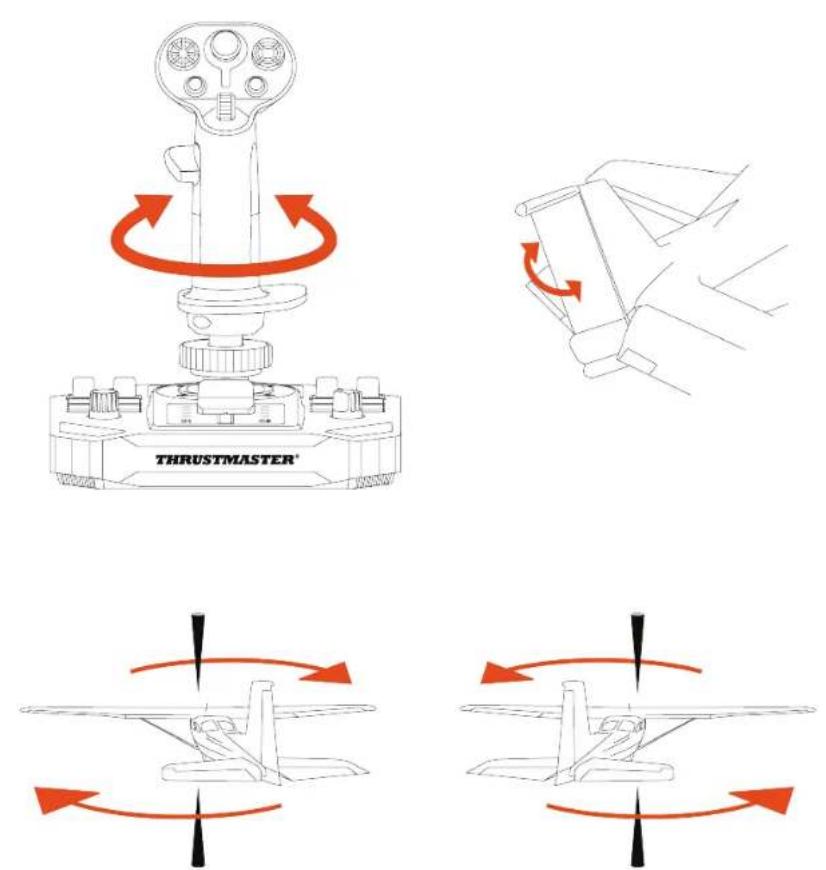

方向舵功能

Sol-R 1 Flightstick 摇杆配备方向舵功能，可通过向左或向右旋转飞行摇杆把手进行控制。

类似于飞机上飞行员通过操纵方向舵使飞机围绕其垂直轴旋转（让飞机可以左右旋转）。

此功能可通过锁定 Z 轴（偏航）的旋转功能予以禁用。

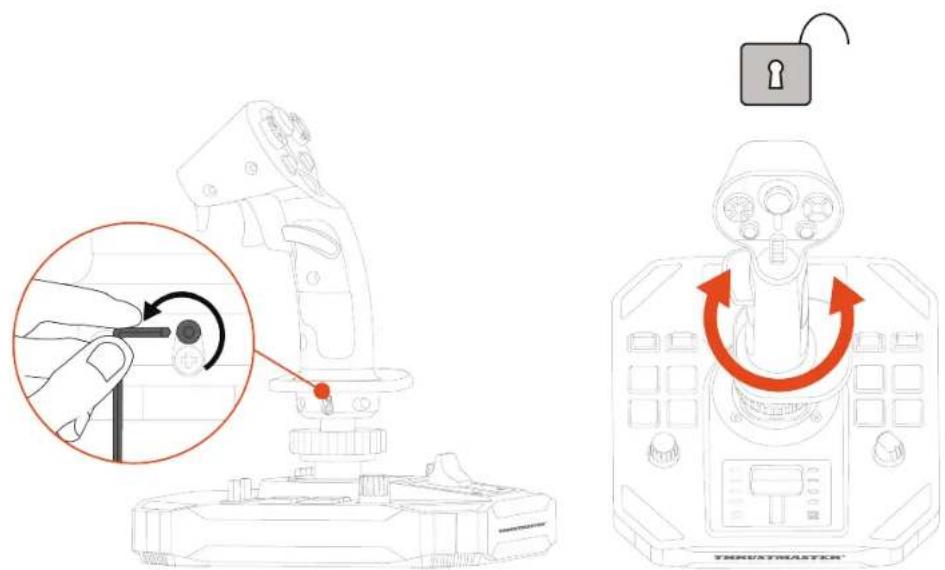

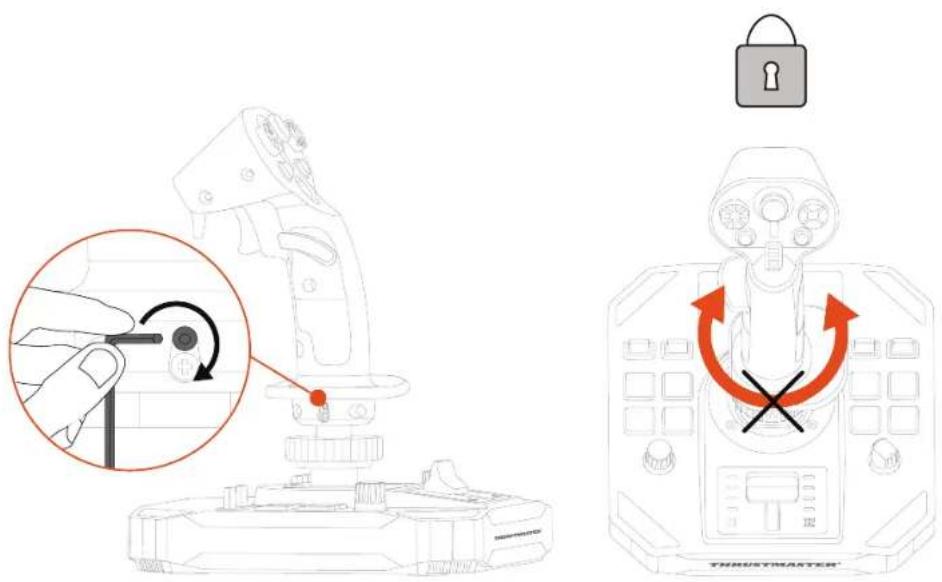

要锁定方向舵功能，请：

- 使用一个 2 ~mm 内六角扳手（未随附），拧紧位于腕托下方的六角螺丝。

- 使用一个 2 ~mm 内六角扳手（未随附），拧松位于腕托下方的六角螺丝。

Sol-R 1 Flightstick 摇杆配备一个多向视角苦力帽开关，可用于监控太空飞船周围的动态（在支持此功能的游戏中）。

在游戏的配置菜单中，您可以将各个视图（后视图、左视图、右视图及外部视图）编程到多向视角苦力帽开关的相应方向上。

您还可以将多向视角苦力帽开关留作他用（射击等）。

可以禁用视角功能。然而，仍可使用多向苦力帽开关。

要禁用视角功能，请：

1. 转至 Sol-R 1 Flightstick 摇杆的控制面板。

2. 在游戏控制器对话框中，点击属性。

3. 在 Test input（测试输入）选项卡中，取消勾选（即取消选中）Point of view hat-switch（视角苦力帽开关）。

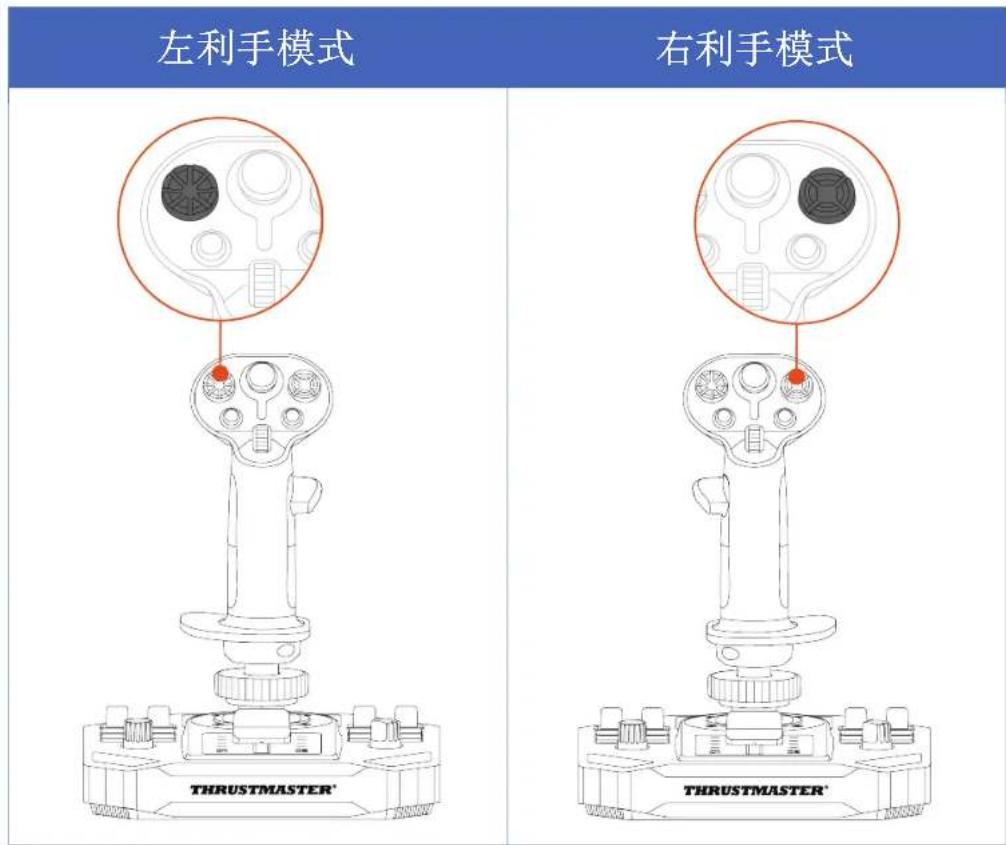

视角功能(右利手模式)
已启用
已禁用

视角功能(左利手模式)
已启用
已禁用

8. 配置飞行摇杆把手

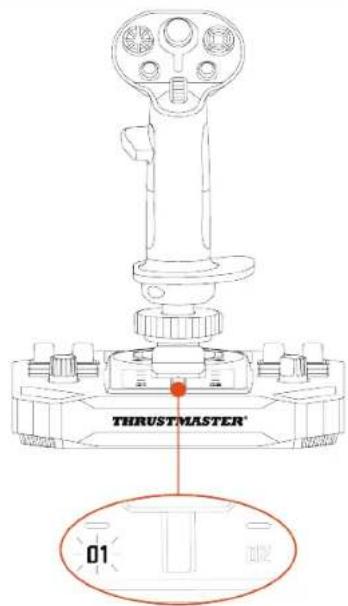

右利手或左利手模式

Sol-R 1 Flightstick 摇杆是左右手通用的，旨在完美适应所有玩家（无论是右利手还是左利手）的需求。

默认情况下，本摇杆被配置为右利手模式。

左利手模式

右利手模式

在将摇杆连接到 PC 之前，执行此程序，以从右利手模式切换为左利手模式（或者反之）。

要将摇杆设置为左利手模式，请：

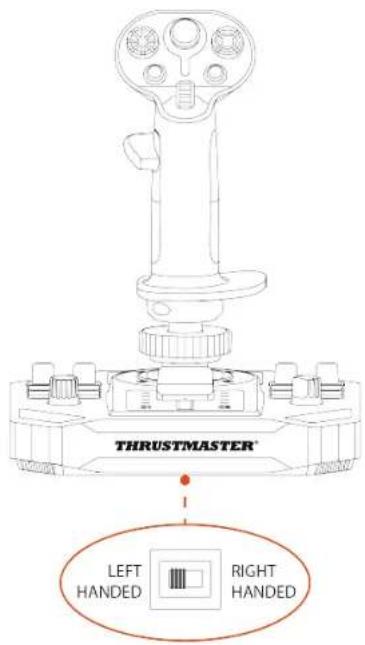

1. 将摇杆底座下方的选择器开关设置为 LEFT HANDED （左利手）。

此摇杆的名称将被识别为 Sol-R [L] Flightstick。

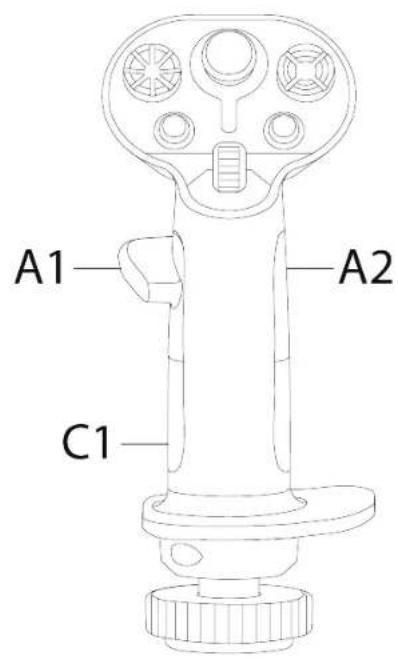

1. 拧松右手拇指托 (A1)。

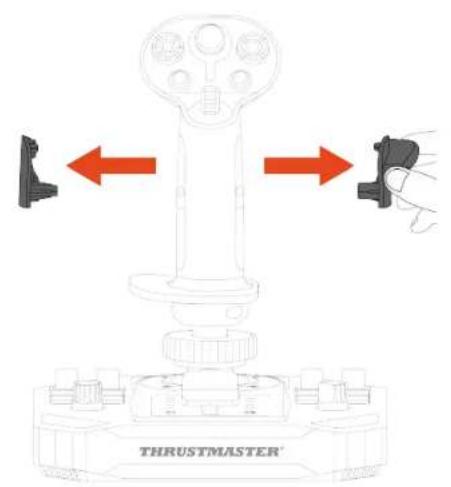

1. 卸下右手拇指托的两个部分（A1 和 A2）。

1. 将左手掌托的两个部分（B1 和 B2）置于飞行摇杆把手上。

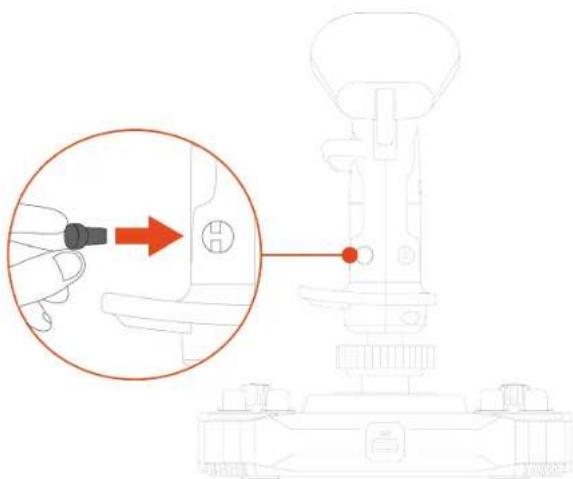

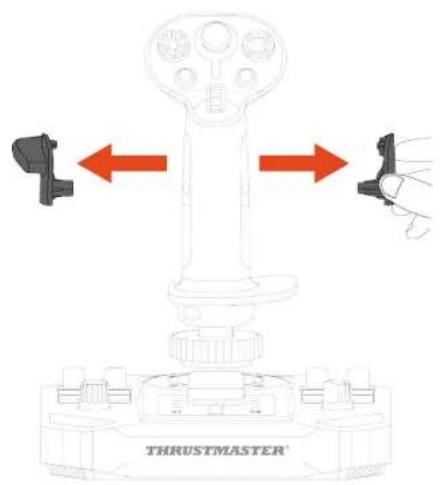

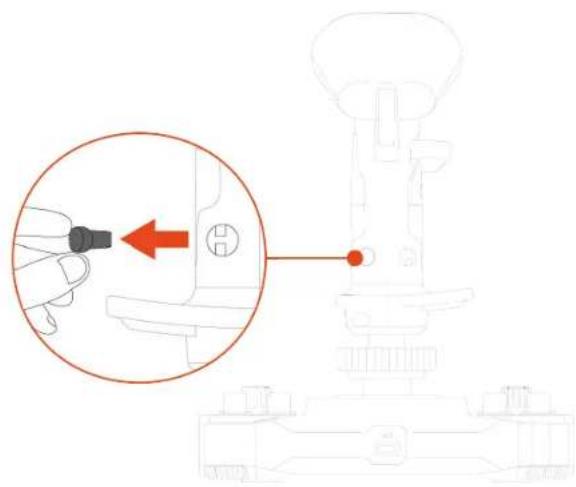

1. 卸下位于飞行摇杆把手背部的可拆卸按钮（C1 或 C2）。

1. 将您偏好的可拆卸按钮（C1 或 C2）插入到 B2 拇指托的下方。

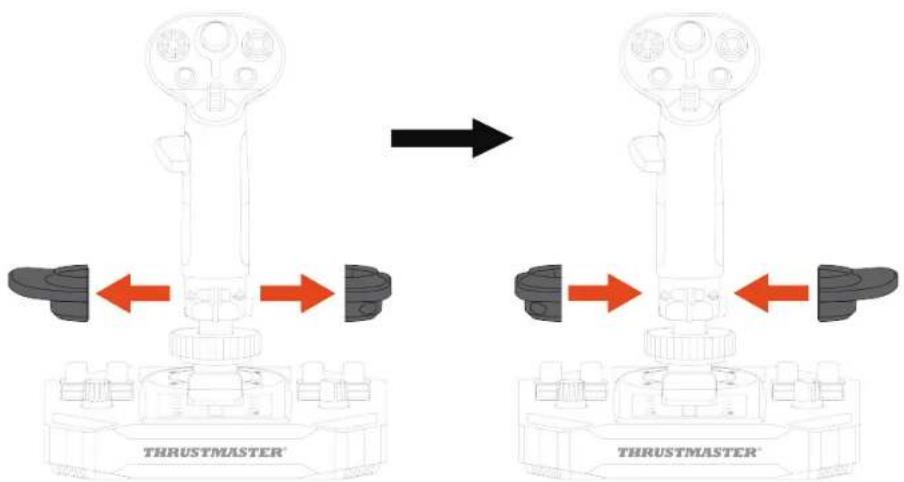

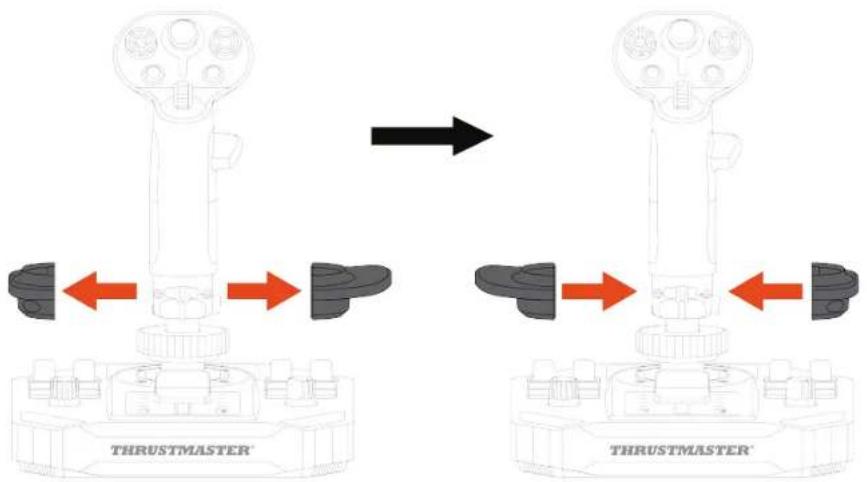

1. 卸下腕托的两个部分，然后对调它们的位置，将其重新置于飞行摇杆把手上。

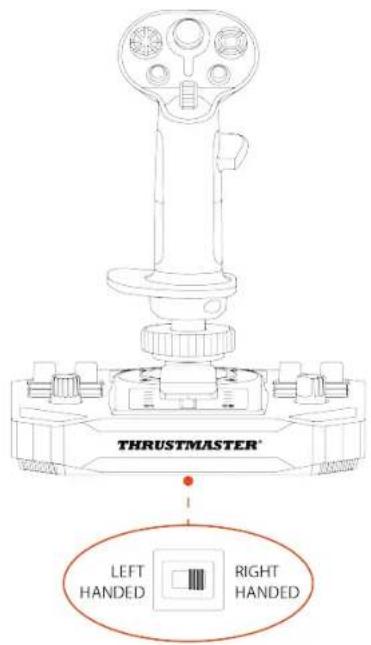

1. 将摇杆底座下方的选择器开关设置为 RIGHT HANDED（右利手）。

此摇杆的名称将被识别为 Sol-R [R] Flightstick。

1. 拧松左手拇指托 (B1)。

1. 卸下左手拇指托的两个部分（B1 和 B2）。

1. 将右手掌托的两个部分（A1 和 A2）置于飞行摇杆把手上。

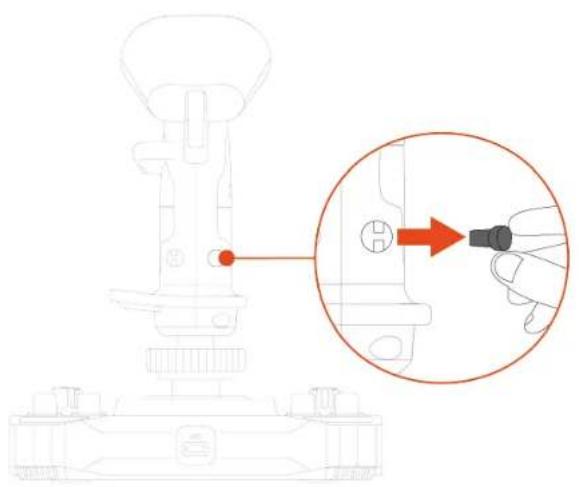

1. 卸下位于飞行摇杆把手背部的可拆卸按钮（C1 或 C2）。

1. 将您偏好的可拆卸按钮（C1 或 C2）插入到 A1 拇指托的下方。

1. 卸下腕托的两个部分，然后对调它们的位置，将其重新置于飞行摇杆把手上。

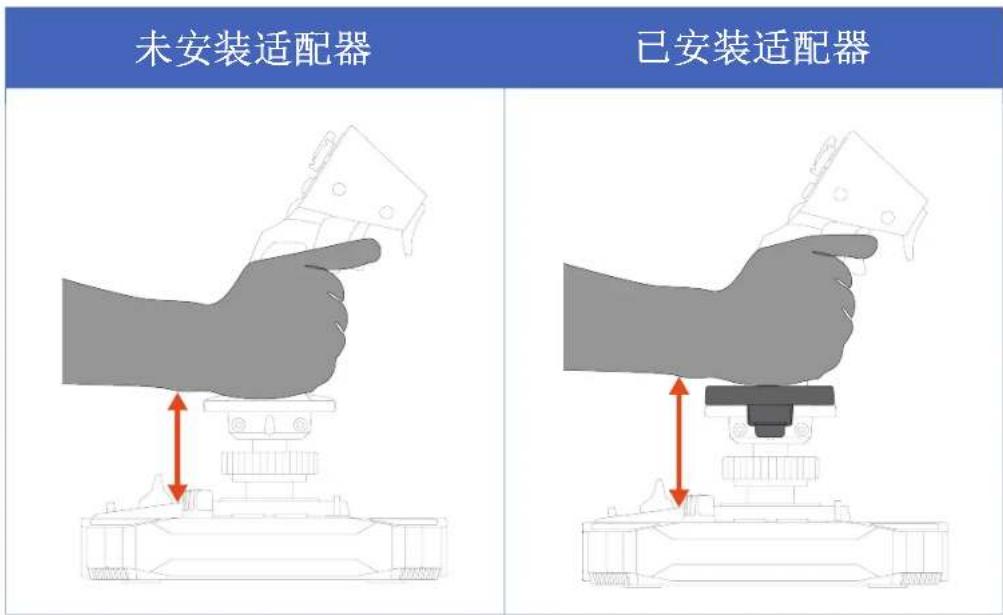

Sol-R 1 Flightstick 摇杆配备一个高度适配器，用于在您持握飞行摇杆把手时抬高您的手部位置，以获得更出色的舒适度。

要安装高度适配器，请将其夹到腕托上。

9. 兼容性

确保仅使用授权的配件。使用未经授权的配件可能会损坏产品并导致保修失效。

飞行摇杆把手

Sol-R 底座兼容以下飞行摇杆把手和配件:

• F/A-18C Hornet™ HOTAS Add-On Grip 飞行摇杆把手*;
• Viper Grip - HOTAS Add-On Grip 飞行摇杆把手*（原名 F16-C Viper HOTAS Add-On Grip）;
• AVA Offset Adapter 适配器*;
• 未来的 Thrustmaster（图马思特）飞行摇杆把手*。

*另售

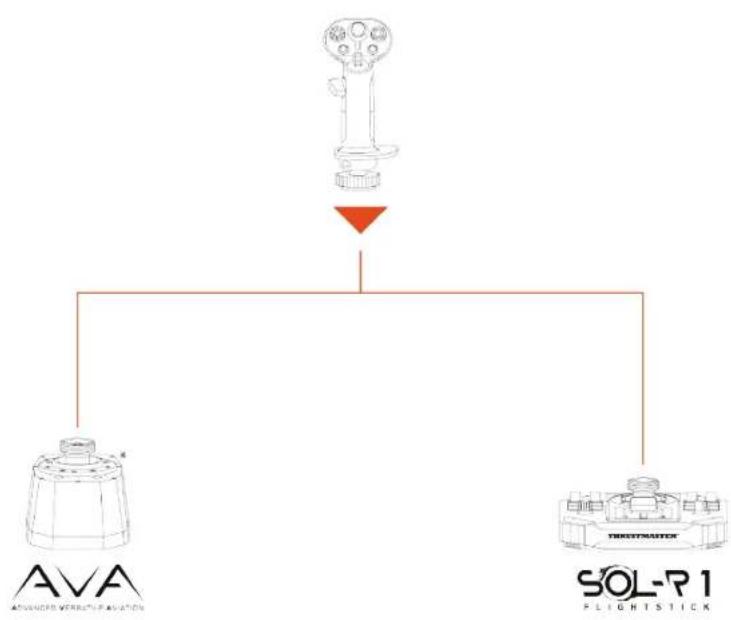

底座

Sol-R 飞行摇杆把手兼容 AVA 底座*。

*另售

方向舵

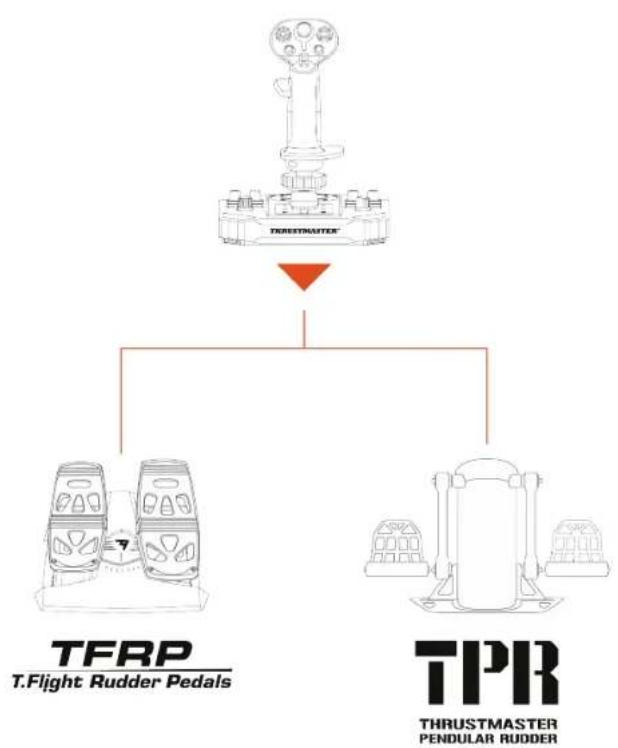

Sol-R 1 Flightstick 摇杆兼容以下方向舵踏板系统:

- TFRP T.Flight Rudder Pedals*;

- TPR:Thrustmaster（图马思特）Pendular Rudder*。

- TFRP 和 TPR 必须通过 USB 连接到 PC。

- TFRP 和 TPR 均兼容所有支持多 USB 和方向舵的游戏。

*另售

10. T.A.R.G.E.T 高级编程软件

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) 是一款创新的高性能软件套件，可进一步提升大多数 Thrustmaster（图马思特）飞行控制器的性能，支持用户与 Thrustmaster（图马思特）社区分享配置文件。

安装

1. 访问：

1. 在软件部分，下载并安装 T.A.R.G.E.T 高级编程软件。

主要功能

- 各种可能的轴配置

- 支持多种编程级别：Basic、Advanced 与 Script。

- 采用“拖放”原则。

- 可将 Sol-R 1 Flightstick 摇杆与其他 Thrustmaster （图马思特）飞行模拟配件（Hotas Cougar*、T.16000M FCS*、TWCS*、TFRP*、MFD Cougar Pack*、TCA 系列*、VIPER 系列*和 AVA 系列*，所有这些设备也兼容 T.A.R.G.E.T）组合使用，使其可被识别为单个 USB 设备。

- 访问由 Thrustmaster（图马思特）社区创建的高级配置文件。

*另售

11. 常见问题解答和技术支持

您对 Sol-R 1 Flightstick 摇杆是否有任何疑问，或者您是否遇到任何技术问题？若有的话，请访问 Thrustmaster （图马思特）技术支持网站：

1. 我的摇杆无法正常工作，或似乎校准不当

• 关闭 PC 电源，断开摇杆连接，然后重新连接摇杆，重启 PC 并再次启动您的游戏。
• 连接摇杆时，确保飞行摇杆把手居中并避免移动它，以防出现任何校准问题。

2. 我无法配置我的摇杆

• 访问游戏菜单并选择选项 > 控制器 > 游戏手柄或摇杆。 然后选择最适当的配置，或重新配置摇杆选项。
• 有关详细信息，请参阅游戏的用户手册或联机帮助。

3. 我的摇杆太灵敏或不够灵敏

• Sol-R 1 Flightstick 在不同的轴上移动几次之后会自动执行自校准。
• 访问游戏菜单并选择选项 > 控制器 > 游戏手柄或摇杆。 然后调整摇杆的灵敏度和盲区（如果这些选项可用）。

4. 我的摇杆无法正常工作

- 为使 Sol-R 1 Flightstick 摇杆能在视频游戏中正确工作，您需要更新其固件。

要执行固件更新，请访问：

选择驱动程序，按照说明（包括下载和安装程序）进行操作。

THRUSTMASTER®

FLIGHTSTICK

PC (Windows® 10/11)

使用者手册

在安裝本產品之前、以任何方式使用本產品之前以及對其執行任何維護之前，請仔細閱讀本手冊提供的說明。

請務必遵守安全說明。不遵守這些說明可能導致事故和/或損壞。請保留本手冊，以便您日後查閱說明。

目錄

1. 包裝清單....6

2. 技術特性....7

3. 用法資訊....11

4. 組裝....13

5. 安装到 PC 上.....15

控制台....16

對應....20

1. 安装到支架上.....23

安裝到 TM Flying Clamp* 上.....24

安裝在駕駛艙*中或另一個固定支架上*......25

1. 功能.....26

節流閥....26

方向舵功能 27

多向視角苦力帽開關 29

1. 設定飛行搖桿把手....32

右利手或左利手模式....32

高度配接器....43

1. 相容性.....44

飛行搖桿把手....45

底座....46

方向舵....47

1. T.A.R.G.E.T 進階編程軟體 ..... 48

安装....48

主要功能....49

1. 常見問題解答和技術支援....50

SOL-R1

FLIGHTSTICK

借助 Sol-R 1 Flightstick 搖桿，享受閃耀的星際體驗： 它將陪伴您領略太空戰鬥與探索的精髓。

本手冊將引導您安裝 Sol-R 1 Flightstick 並讓其運作在最佳條件下。在開始起飛之前，請務必仔細閱讀以下說明和警告：它們將助力您盡情享受您的產品。

更新韌體

為使 Sol-R 1 Flightstick 搖桿能在視訊遊戲中正確工作，您需要更新其韌體。

要執行更新，請瀏覽

選取 Drivers（驅動程式），按照說明（包括下載和安裝程式）進行操作。

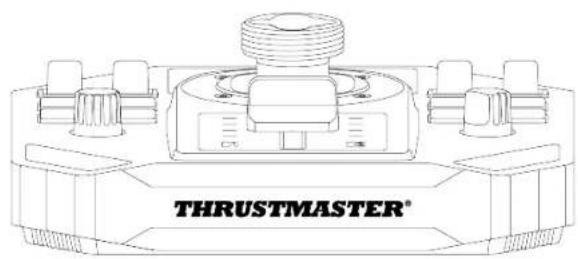

1. 包裝清單

① 模擬迷你操作桿
② 八向視角苦力帽開關
③ 操作按钮
4 滾輪
⑤ 拇指托（右利手和左利手）
6 左右手通用的腕托
7 方向舵功能，（透過旋轉飛行搖桿把手，可鎖定）

8 扳機（包含一個雙擋位扳機）
⑨ 可拆卸的按鈕
10 可拆卸的高度配接器（右利手和左利手）

11 撥碼開關（兩個擋位）
12 背光操作按钮
13 編碼器
14 帶有指示燈的節流閥
15 旋鈕式選取器（四個擋位）

16 USB-C 介面
17 選取器開關：LEFT HANDED （左利手） / RIGHT HANDED （右利手）
18 USB-A - USB-C 連接線
19 穩定支架
