Produkttyp	Flygsimuleringsjoystick
Märke	Thrustmaster
Modell	Sol-R 1 Flightstick
Kategori	Styrspak
Anslutning	USB-C till USB-A (medföljande kabel)
Systemkompatibilitet	PC Windows® 10/11
Huvudfunktioner	Analog minispak, 8-vägs multidirektionskors (hatt), 2 avtryckare (varav en dubbel), 2 vippbrytare, 2 avtagbara knappar, kodare, rullhjul, gasreglage med lampindikatorer, 4-läges vridväljare, roder via vridning av spaken (låsbar)
Antal knappar	10 funktionsknappar + 2 avtryckare + 2 brytare + 2 avtagbara knappar + 1 kodare + 1 vridväljare
Gasreglage	Ja, med lampindikatorer
Roder	Genom vridning av spaken (Z-axel, låsbar med 2 mm insexskruv)
Multidirektionskors	Ja, 8 riktningar, kan avaktiveras i kontrollpanelen
Analog minispak	Ja, med bakgrundsbelysning (på AVA*-bas)
LED-bakgrundsbelysning	11 justerbara lysdioder via kontrollpanelen (RGB/HEX-färger)
Ambidextri	Ja, läge för höger- eller vänsterhänt med utbytbara tumstöd och handledsstöd
Höjdadapter	Avtagbar, kan klippas fast på handledsstödet (höger och vänster)
Firmwareuppdatering	Obligatorisk, via support.thrustmaster.com
Programmeringsprogramvara	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
Kompatibla tillbehör	Spakar F/A-18C Hornet™, Viper Grip; AVA-bas; rodersatser TFRP, TPR; TM Flying Clamp; cockpits (M6-skruvar)
Säkerhet	Risk för klämning mellan bas och spakens axel vid användning
Strömförsörjning	Via USB-port (bus-powered)

Vanliga frågor - Sol-R 1 Flightstick THRUSTMASTER

Hur uppdaterar jag firmware på Sol-R 1 Flightstick?

Gå till support.thrustmaster.com, välj din produkt, ladda ner och installera den senaste drivrutinen och firmware. Följ instruktionerna på skärmen.

Joysticken känns inte igen av Windows, vad gör jag?

Kontrollera att PC-drivrutinen är installerad från Thrustmasters webbplats. Anslut USB-kabeln direkt till en USB 2.0/3.0-port på din dator. Starta om datorn och testa i Kontrollpanelen > Spelkontroller.

Hur byter jag från högerhänt till vänsterhänt läge?

Innan du ansluter joysticken, vrid väljaren under basen till LEFT HANDED. Följ sedan stegen för demontering/montering av tumstöd, handledsstöd och avtagbara knappar som beskrivs i manualen.

Hur anpassar jag LED-färgerna?

Öppna Kontrollpanelen > Spelkontroller, välj din joystick, klicka på Egenskaper och sedan fliken LEDS. Välj en LED, välj en färg via färghjulet, paletten eller en RGB/HEX-kod.

Mitt roder fungerar inte, hur aktiverar jag det?

Rodret är aktiverat som standard. Om det inte svarar, kontrollera att det inte är låst: en 2 mm insexskruv under handledsstödet måste lossas. I kontrollpanelen, testa Z-axeln.

Hur fäster jag joysticken på ett stativ?

Använd M6-skruvar (medföljer ej) i gängorna under basen. Den maximala skruvlängden inuti basen är 15 mm. För en TM Flying Clamp räcker två skruvar. Se manualen för cockpits.

Är joysticken kompatibel med Thrustmasters roder?

Ja, den är kompatibel med TFRP T.Flight Rudder Pedals och TPR Pendular Rudder (säljs separat). Dessa roder ansluts via USB till datorn.

Vad gör jag om joysticken är för känslig eller inte tillräckligt känslig?

Joysticken kalibrerar sig själv efter några rörelser. I spelet, gå till Alternativ > Styrenhet och justera känslighet och döda zoner om tillgängliga. På PC kan du även justera axelkurvan i kontrollpanelen.

Hur använder jag programvaran T.A.R.G.E.T.?

Ladda ner T.A.R.G.E.T. från Thrustmasters webbplats. Installera det och starta redigeraren för att konfigurera axlar, knappar och skapa profiler via Dra och släpp. Du kan slå samman flera enheter till en enda USB-enhet.

Hur rengör jag Sol-R 1 Flightstick?

Koppla bort joysticken. Använd en mjuk, torr trasa för att rengöra ytorna. Undvik kemiska produkter. För kontakter kan tryckluft räcka. Montera aldrig isär produkten utöver instruktionerna i manualen.

BRUKSANVISNING Sol-R 1 Flightstick THRUSTMASTER

Läs noggrant igenom instruktionerna i denna manual innan du installerar produkten, innan produkten används och innan underhåll utförs på den. Var noga med att följa säkerhetsinstruktionerna. Att inte följa instruktionerna kan leda till olyckor och/eller skada. Behåll denna manual så att du kan läsa instruktionerna även i framtiden.

Installation på en cockpit* eller på andra

fasta stöd* 25

1. FUNKTIONER......26

Gasreglage....26

Roderfunktion....27

POV-hattknapp 29

8. KONFIGURERA

FLYGSPAKSHANDTAGET 32

Höger- eller vänsterhänt läge....32

Höjdadapter......43

9. KOMPATIBILITET 44

Flygspakshandtag....45

Bas 46

Roder 47

10. DET AVANCERADE

PROGRAMMERINGSPROGRAMMET

T.A.R.G.E.T 48

Installation....48

Huvudfunktioner....49

11. VANLIGA FRÅGOR OCH TEKNISK

SUPPORT....50

SOL-R1

FLIGHTSTICK

Få en helt unik och strålande upplevelse med Sol-R 1 Flightstick-joysticken: den kommer vara med dig när du utforskar och strider i rymden.

Denna manual hjälper dig att installera och använda din Sol-R 1 Flightstick med så bra förutsättningar som möjligt. Läs noggrant igenom instruktionerna och varningarna innan du lyfter: de hjälper dig att få ut så mycket som möjligt av din produkt.

THRUSTMASTER®

Uppdatera firmware

För att Sol-R 1 Flightstick-joysticken ska fungera korrekt i spel behöver du uppdatera dess firmware.

Uppdatera genom att gå till

Välj Drivrutiner och följ instruktionerna, inklusive de för nedladdning och installation.

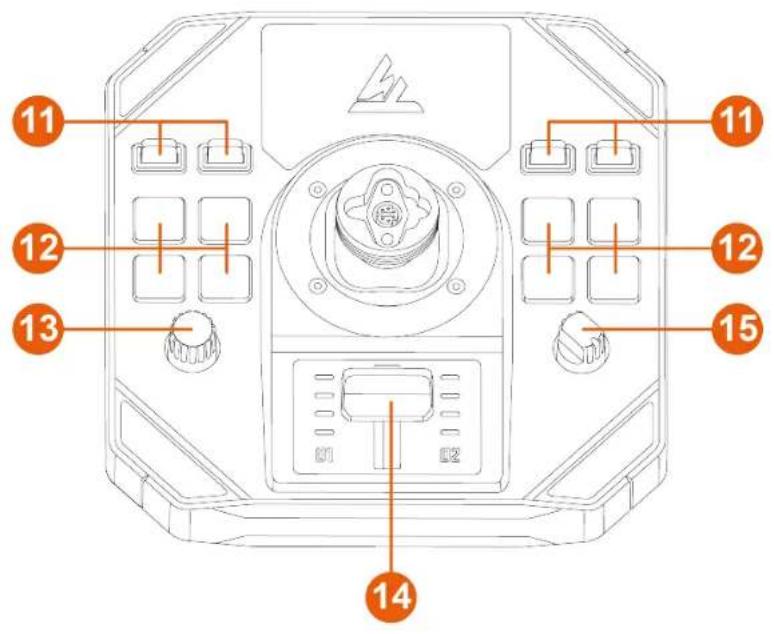

1. Innehåll i förpackningen

① Analog minispak
2 Åttavägs POV-hattknappar
3 Åtgärdsknappar
4 Rullhjul
5 Tumstöd (höger- och vänsterhänt)
6 Ambidextriöst handledsstöd
7 Roderfunktion genom att vrida på flygspakshandtaget (låsbart)

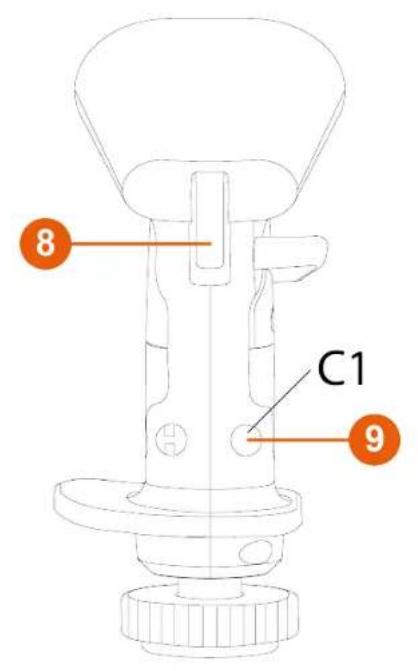

8 Avtryckare (inklusive en avtryckare med två lägen)
9 Löstagbara knappar
10 Löstagbar höjdadapter (höger- och vänsterhänt)

11 Växlingsknappar (två lägen)
⑫ Bakgrundsbelysta åtgärdsknappar
13 Encoder
14 Gasreglage med indikatorlampor
15 Vridknapp (fyra lägen)

16 USB-C-kontakt
17 Lägesväljare: LEFT HANDED (vänsterhänt) / RIGHT HANDED (högerhänt)
18 USB-A till USB-C-kabel
19 Stabilitetsstöd

3. Användningsinformation

Dokumentation

Läs noggrant igenom denna dokumentation igen innan du använder produkten och spara den för framtida bruk.

Klämrisk

Ha aldrig dina fingrar i utrymmet mellan basen och flygspakshandtagets axel när du använder Sol-R 1 Flightstick-joysticken.

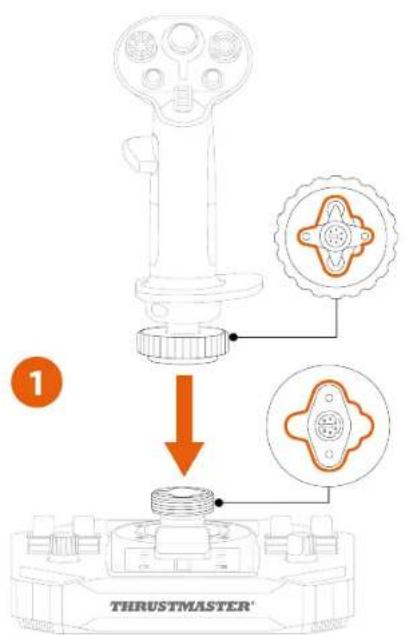

1. Placera flygspakshandtaget på basen. Kontrollera att flygspakshandtaget är korrekt placerat enligt bilden nedan.

2. Dra åt klämringen.

Sluta när du känner motständ. Kontrollera att basens och flygspakshandtagets kontakter är korrekt inriktade enligt ovan. Produkterna kan skadas om du inte följer dessa anvisningar.

1. (Valfritt) Kläm fast stabilitetsstöden i de fyra hörnen på basen.

1. Ladda ner och installera PC-drivrutinen och dess anpassade gränssnitt för Kontrollpanelen i Windows.

2. När PC-drivrutinen har installerats ansluter du Sol-R 1 Flightstick-joysticken till någon av USB-portarna på din PC med hjälp av USB-A till USB-C-kabeln.

Kontrollpanelen

Öppna Kontrollpanelen genom att välja Start, skriv Control Panel eller Kontrollpanelen i sökfältet och klicka sedan på Control Panel eller Kontrollpanelen (i Windows® 10/11).

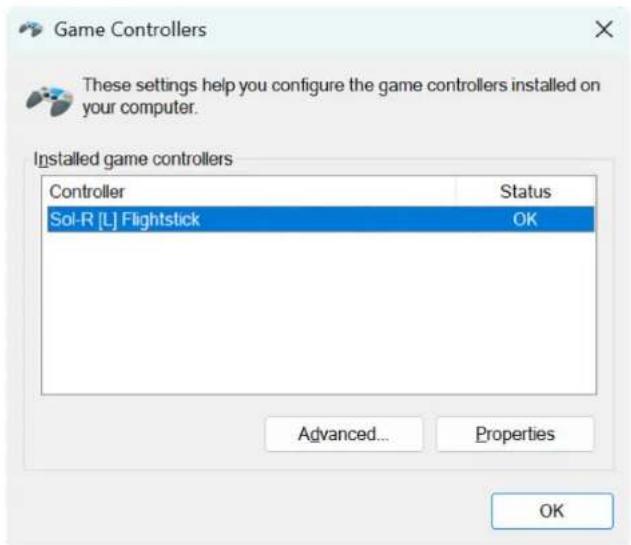

Dialogrutan Spelkontroller visas. Tillbehöret visas på skärmen under namnet Sol-R [R] Flightstick eller Sol-R [L] Flightstick och med statusen OK.

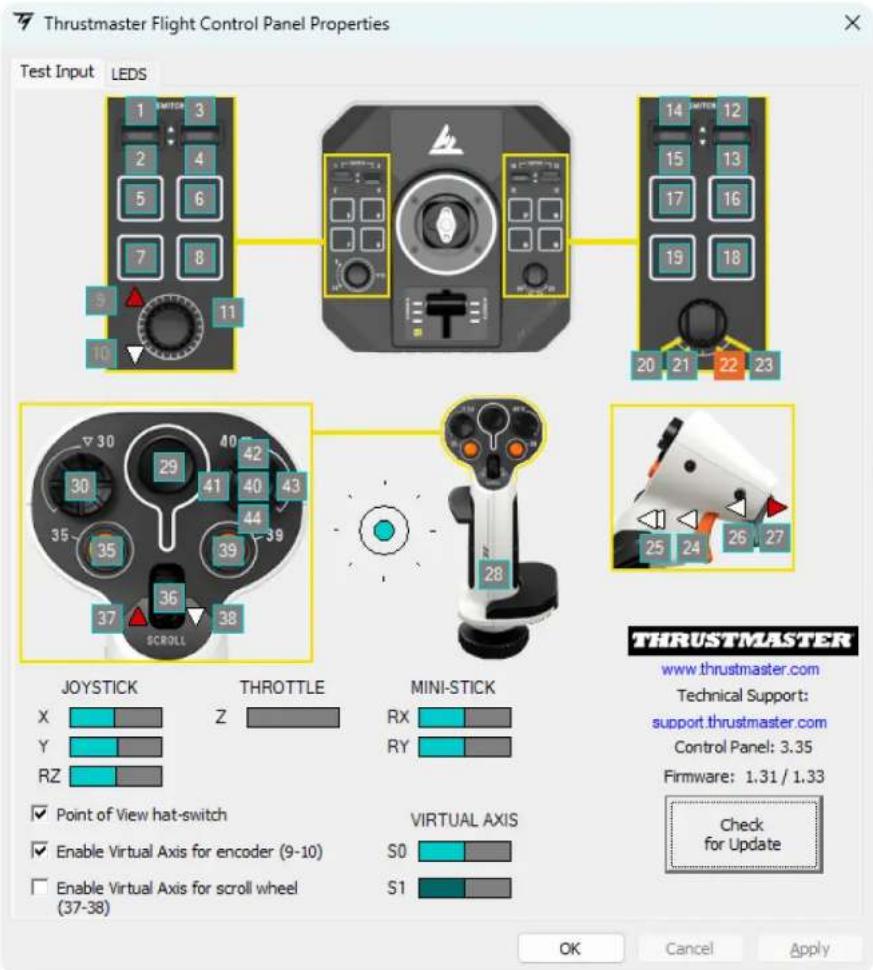

Klicka på Egenskaper i dialogrutan Spelkontroller för att testa och visa alla funktioner.

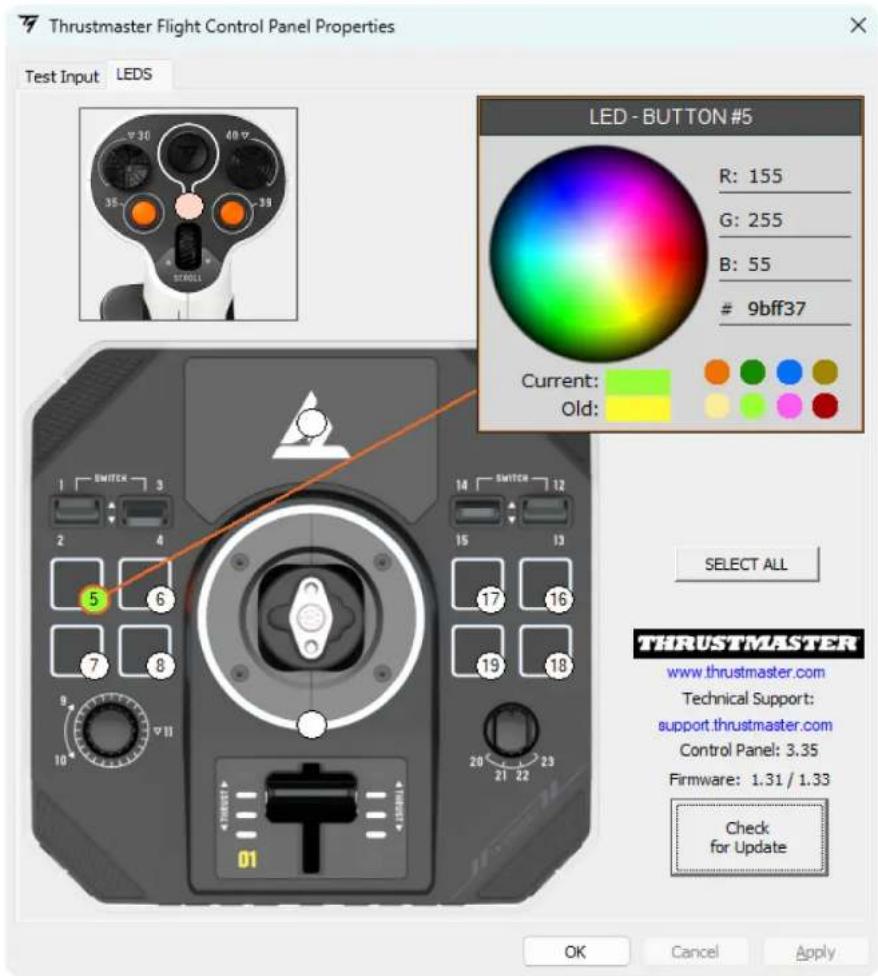

Anpassningsbara LED-lampor

Sol-R 1 Flightstick-joysticken har elva LED-lampor som kan anpassas via kontrollpanelen.

Du kan ge varje LED-lampa en unik färg.

För att ändra färg på LED-lamporna:

1. Gå till kontrollpanelen för Sol-R 1 Flightstick-joysticken.
2. Klicka på Egenskaper i dialogrutan Spelkontroller.
3. På fliken LEDS klickar du på någon av de färgade cirklarna för att välja den LED-lampa du vill ändra.
4. Använd färghjulet, paletten med förbestämda färger eller ange en färgkod (RGB eller HEX) för att ändra färg.
5. Klicka på OK för att spara ändringen.

När Sol-R-flygspakshandtaget är installerat på en AVA-bas* är minispaksområdet bakgrundsbelyst och du kan ändra färg.

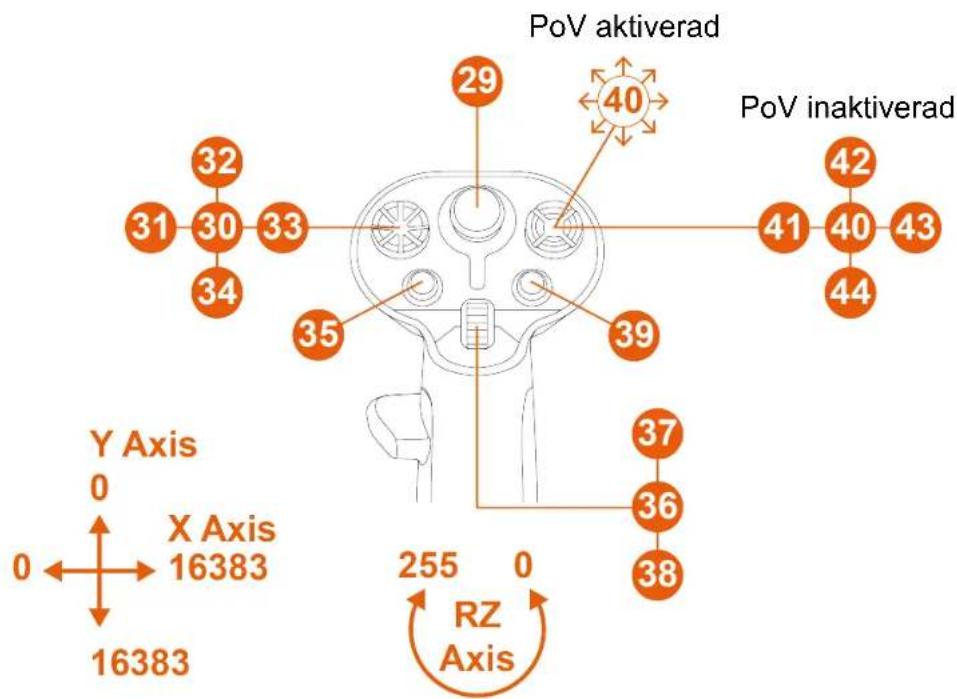

Mappning

Högerhänt läge

Vänsterhänt läge

PoV aktiverad

6. Installation på ett stöd

Du kan installera Sol-R 1 Flightstick-joysticken på olika typer av stöd med hjälp av M6-skruvar (ingår ej) och skruvgängorna på undersidan av basen. Inuti basen får skruven inte vara längre än 15 mm.

Kontrollera varje gång innan du använder Sol-R 1 Flightstick-joysticken att den sitter ordentligt fast på stödet enligt tillverkarens instruktioner.

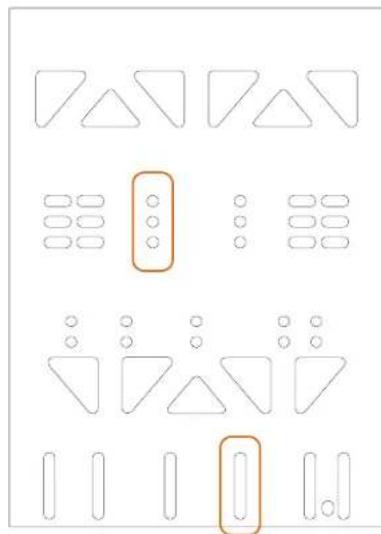

Installation på en TM Flying Clamp\*

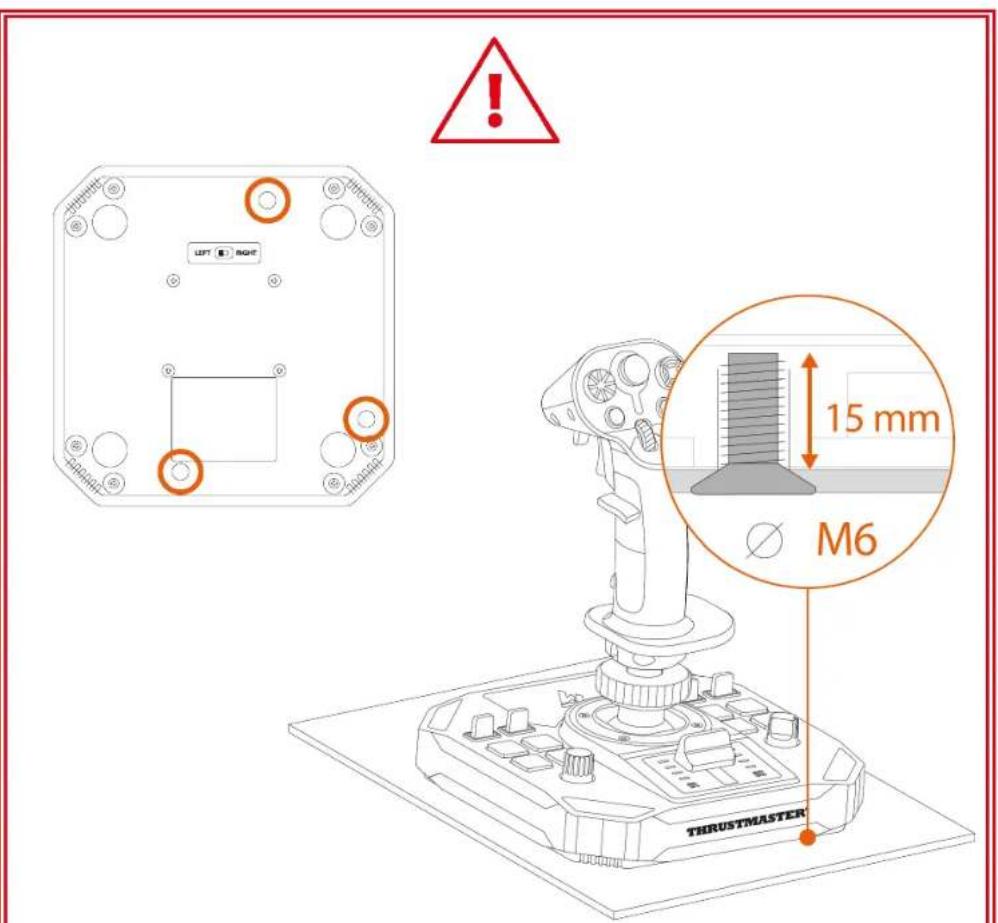

Använd två M6-skruvar (ingår ej) för att montera Sol-R 1 Flightstick-joysticken på TM Flying Clamp-stödet*.

Installation på en cockpit\* eller på andra fasta stöd\*

För att montera Sol-R 1 Flightstick-joysticken på en cockpit* eller ett bordsstöd* ska du använda M6-skruvar (ingår ej) och skruvgängorna på undersidan av basen.

För att undvika att skada Sol-R 1 Flightstick-joysticken bör du kontakta cockpitens tillverkare eller teknisk support för att ta reda på om cockpiten är kompatibel med Thrustmasters produkter.

7. Funktioner

Gasreglage

Sol-R 1 Flightstick-joysticken har ett gasreglage som gör det enkelt att kontrollera ditt rymdskepps motordragkraft. Indikatorlamporna ger dig mer precis kontroll.

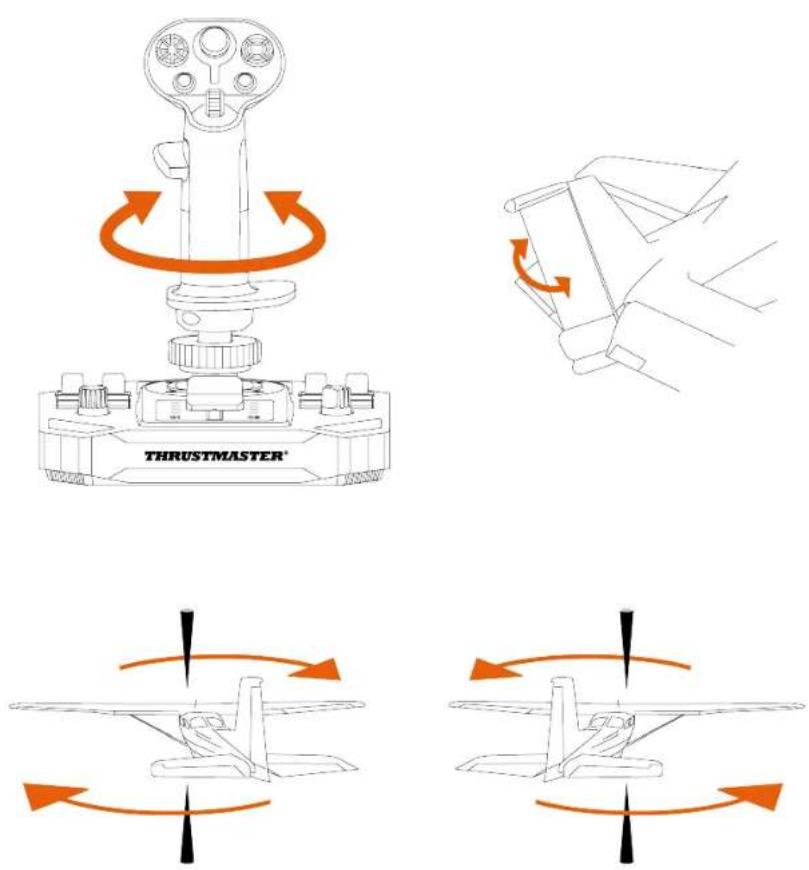

Roderfunktion

Sol-R 1 Flightstick-joysticken har en roderfunktion som kan användas genom att vrida flygspakshandtaget åt vänster eller höger.

I ett flygplan manipulerar piloten rodret för att vrida planet runt sin längdaxel (vilket gör att planet svänger åt vänster eller höger).

Denna funktion kan inaktiveras genom att låsa Z-axelns (giraxelns) rotation.

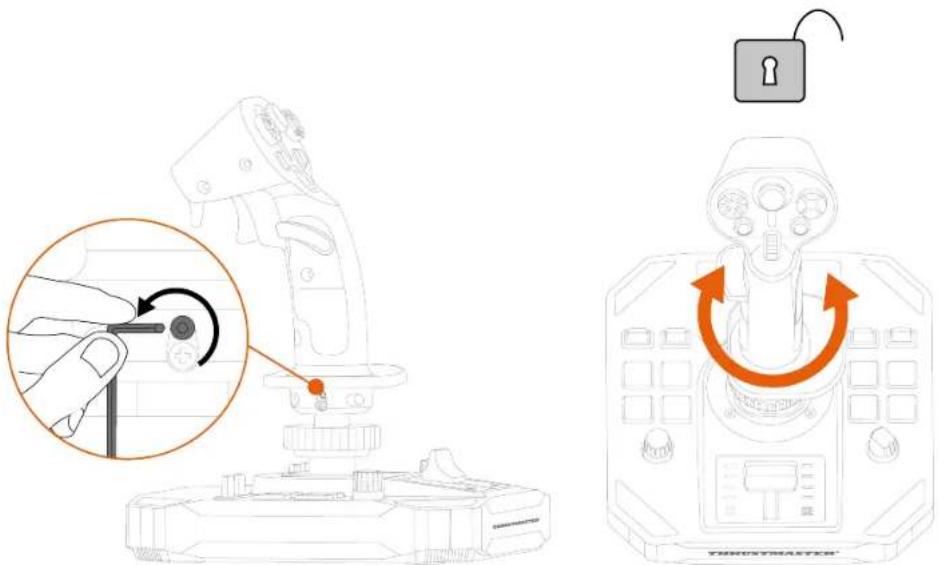

För att låsa roderfunktionen:

- Använd en insexnyckel på 2 mm (ingår ej) för att dra åt den hexagonala skruven under handledsstödet.

För att läsa upp roderfunktionen:

- Använd en insexnyckel på 2 mm (ingår ej) för att lossa den hexagonala skruven under handledsstödet.

Sol-R 1 Flightstick-joysticken har en POV-hattknapp som gör att du kan se vad som händer runt omkring ditt rymdskepp (i spel som tillåter detta).

Från spelets konfigurationsmeny kan du programmera de olika vyerna (bakre vyn, vänster vy, höger vy, yttre vyer) på POV-hattknappens riktningar.

Du kan även använda POV-hattknappen till annat (som t.ex. att skjuta).

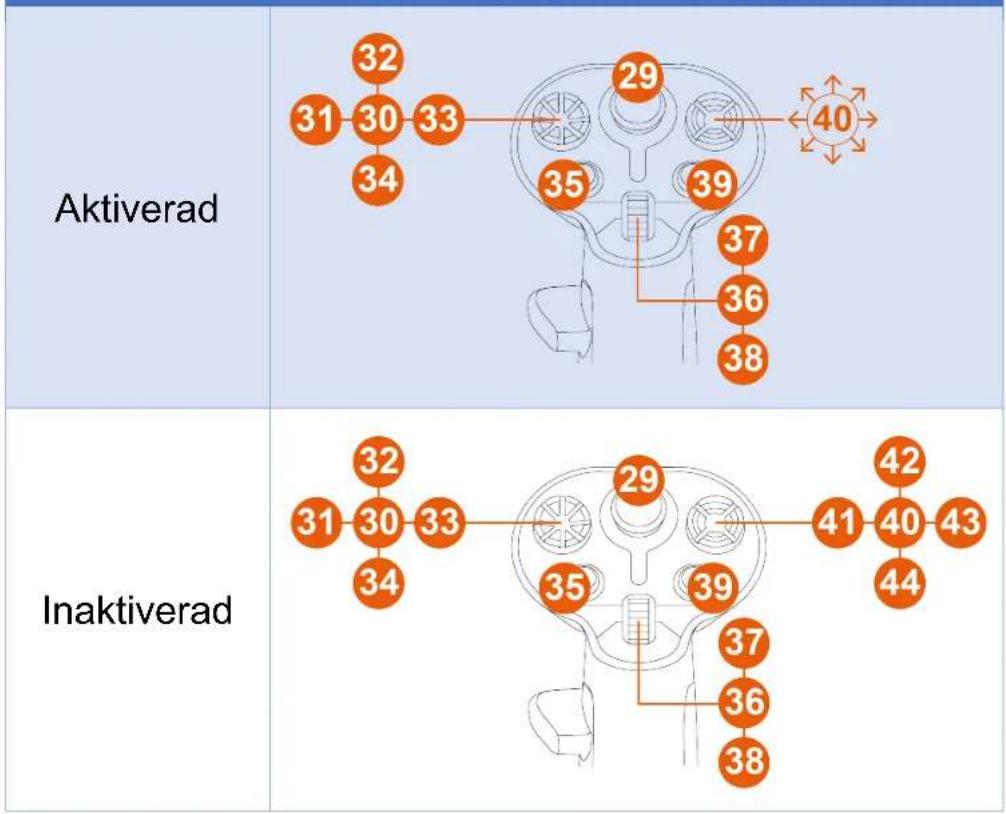

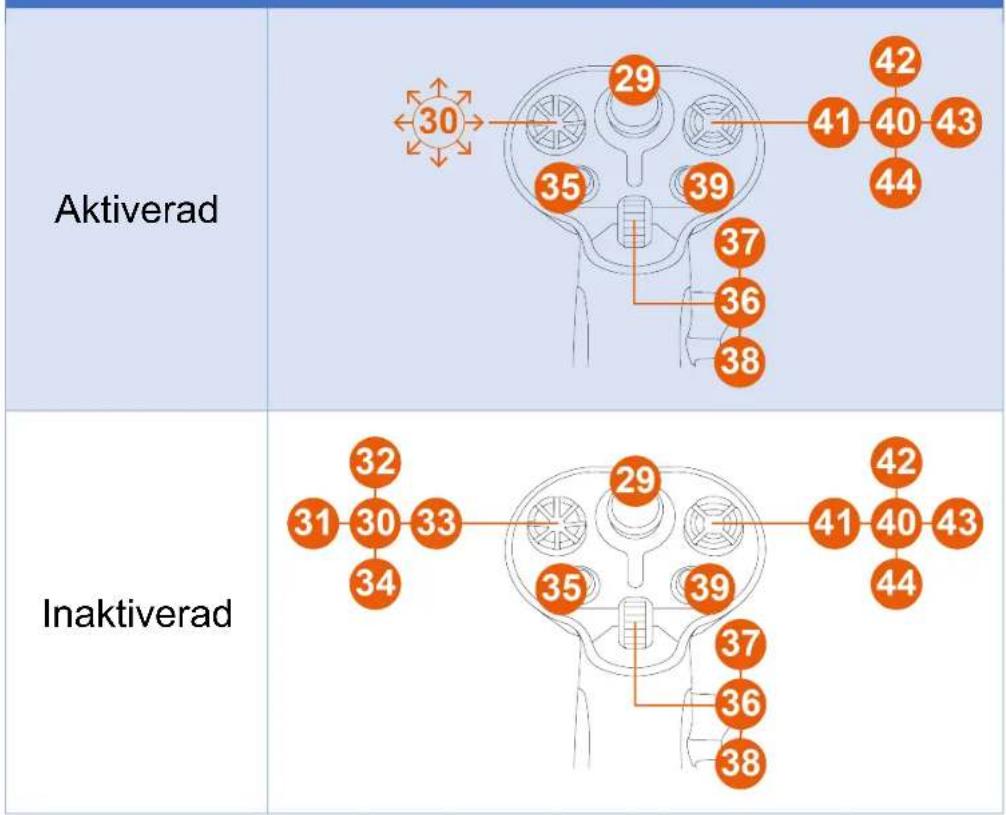

POV-funktionen kan inaktiveras. Men POV-hattknappen kan fortfarande användas.

För att inaktivera POV-funktionen:

1. Gå till kontrollpanelen för Sol-R 1 Flightstick-joysticken.
2. Klicka på Egenskaper i dialogrutan Spelkontroller.
3. Gå till fliken Test input (Testa inmatning) och bocka av (avmarkera) Point of view hat-switch (POV-hattknappen).

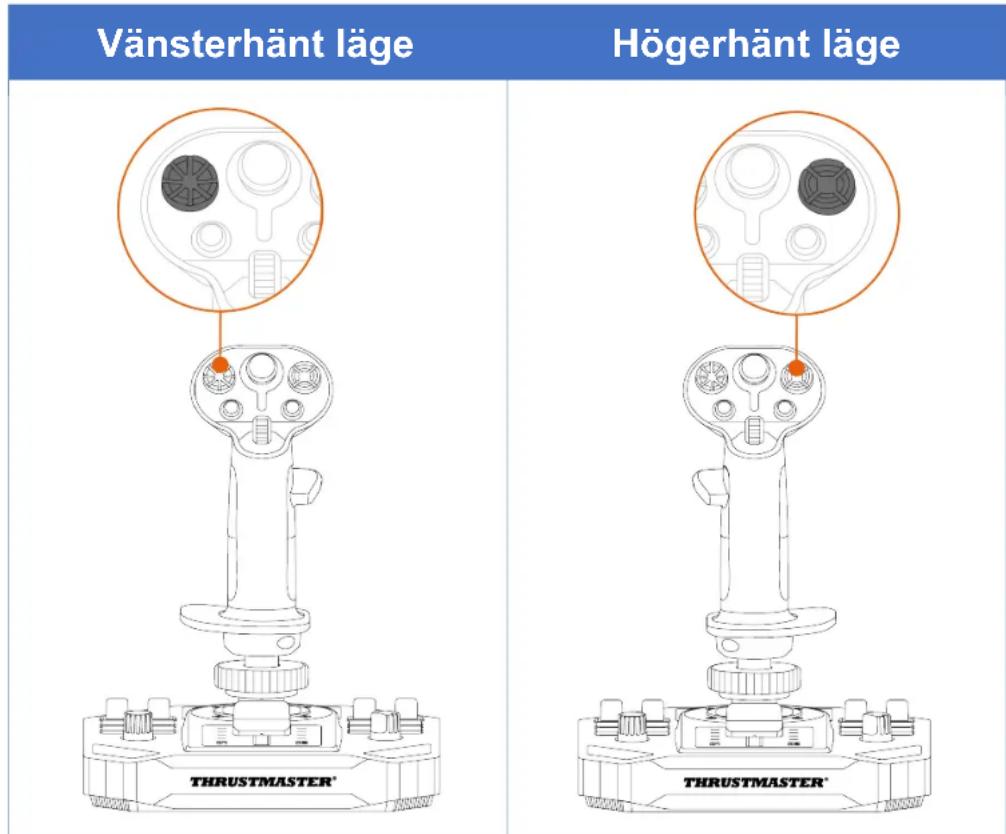

POV-funktion (högerhänt läge)

POV-funktion (vänsterhänt läge)

8. Konfigurera flygspakshandtaget

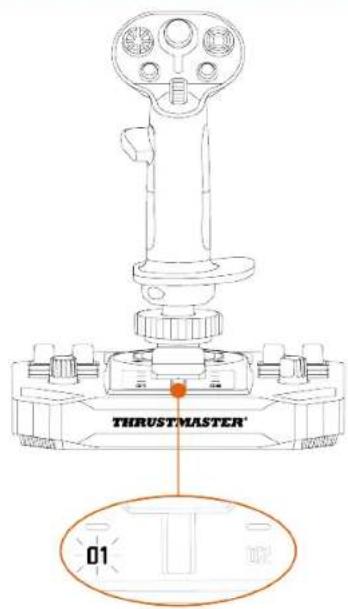

Höger- eller vänsterhänt läge

Sol-R 1 Flightstick-joysticken är ambidextriös för att passa perfekt till alla spelare (vare sig de är höger- eller vänsterhänta).

Som standard är joysticken konfigurerad i högerhänt läge.

Vänsterhänt läge

Högerhänt läge

Utför proceduren för att byta från högerhänt till vänsterhänt läge (eller tvärtom) innan du ansluter joysticken till din PC.

För att ställa in joysticken i vänsterhänt läge:

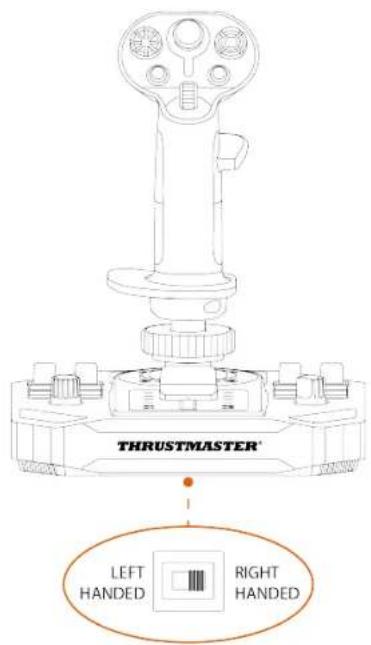

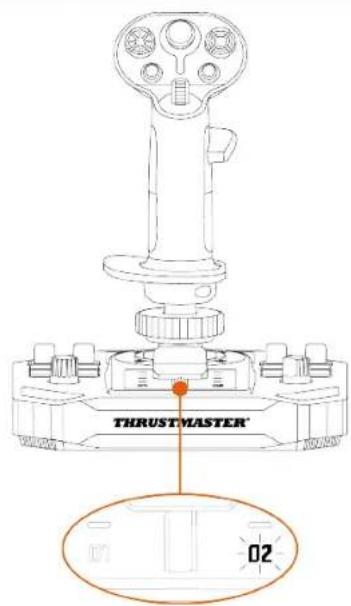

1. Ställ in lägesväljaren på undersidan av joystickens bas till LEFT HANDED (vänsterhänt).

Joysticken känns igen under namnet Sol-R [L] Flightstick.

1. Skruva loss det högerhänta tumstödet (A1).

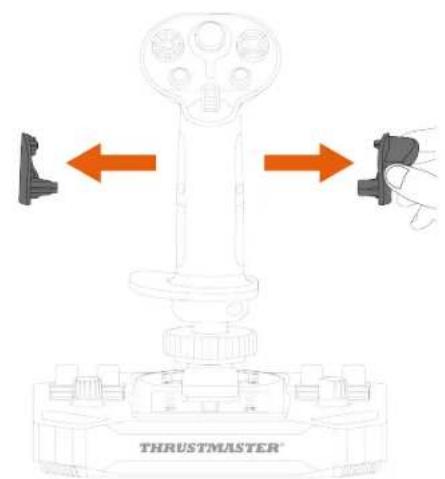

1. Ta bort båda delarna av det högerhänta tumstödet (A1 och A2).

1. Placera båda delarna av det vänsterhänta tumstödet (B1 och B2) på flygspakshandtaget.

1. Skruva i det vänsterhänta tumstödet (B1).

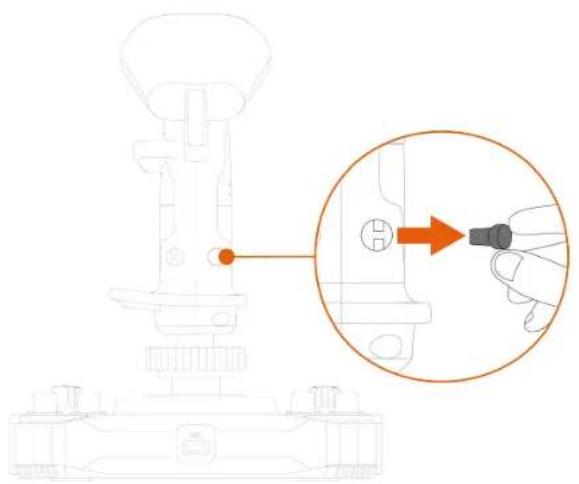

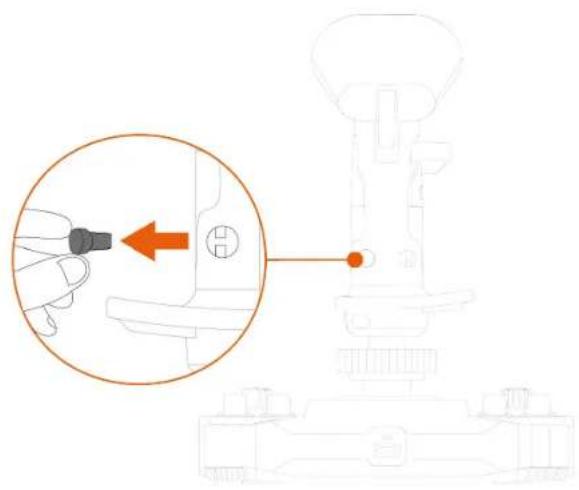

1. Ta bort den löstagbara knappen (C1 eller C2) på baksidan av flygspakshandtaget.

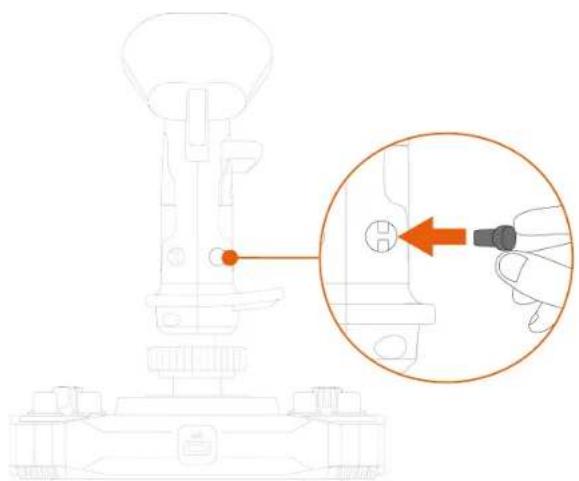

1. Sätt i den löstagbara knapp du föredrar (C1 eller C2) under B2-tumstödet.

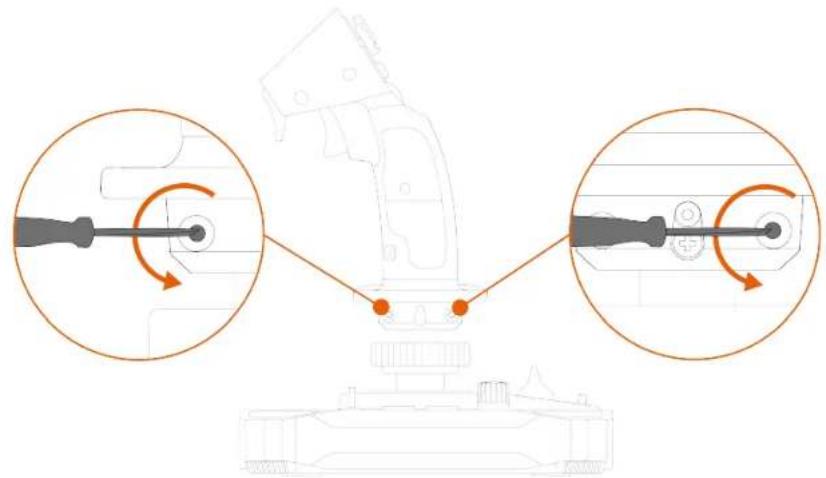

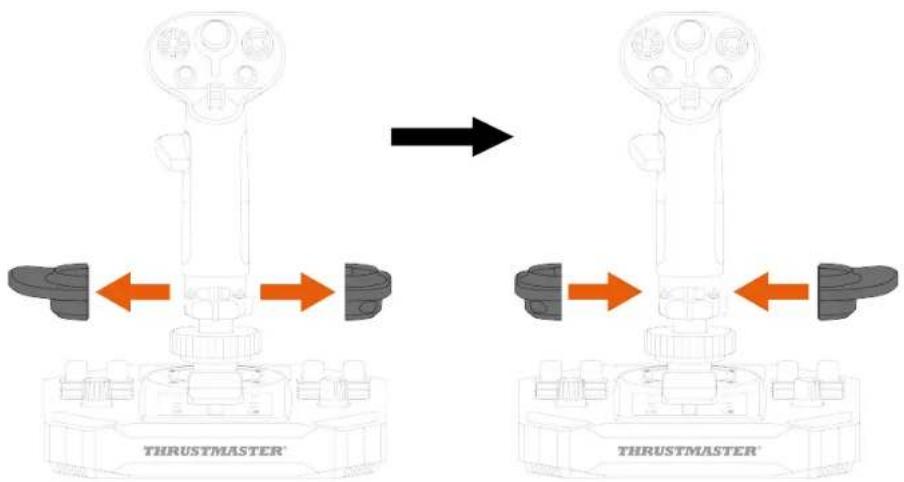

1. Skruva loss de två skruvarna som håller handledsstödet på plats.

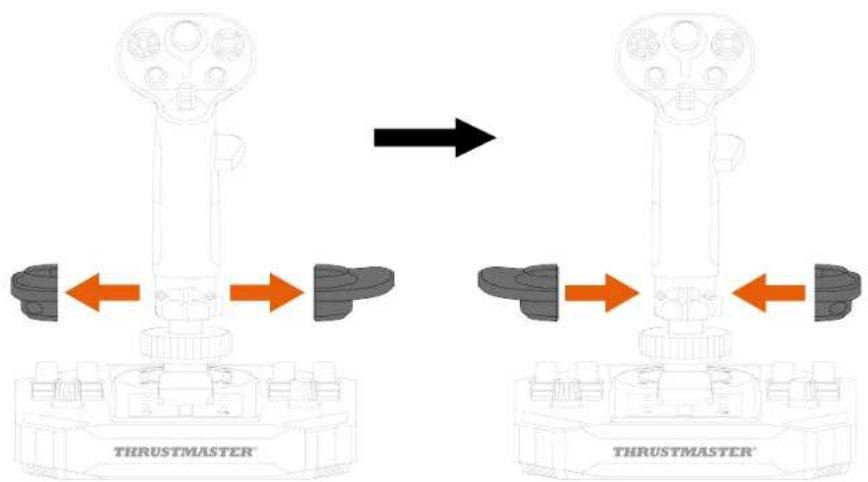

1. Ta bort de två delarna av handledsstödet och byt sedan plats på dem genom att sätta den ena delen där den andra satt.

1. Skruva i de två skruvarna som håller handledsstödet på plats.

För att ställa in joysticken i högerhänt läge:

1. Ställ in lägesväljaren på undersidan av joystickens bas till RIGHT HANDED (högerhänt).

Joysticken känns igen under namnet Sol-R [R] Flightstick.

1. Skruva loss det vänsterhänta tumstödet (B1).

1. Ta bort båda delarna av det vänsterhänta tumstödet (B1 och B2).

1. Placera båda delarna av det högerhänta tumstödet (A1 och A2) på flygspakshandtaget.

1. Skruva i det högerhänta tumstödet (A1).

1. Ta bort den löstagbara knappen (C1 eller C2) på baksidan av flygspakshandtaget.

1. Sätt i den löstagbara knapp du föredrar (C1 eller C2) under A1-tumstödet.

1. Skruva loss de två skruvarna som håller handledsstödet på plats.

1. Ta bort de två delarna av handledsstödet och byt sedan plats på dem genom att sätta den ena delen där den andra satt.

1. Skruva i de två skruvarna som håller handledsstödet på plats.

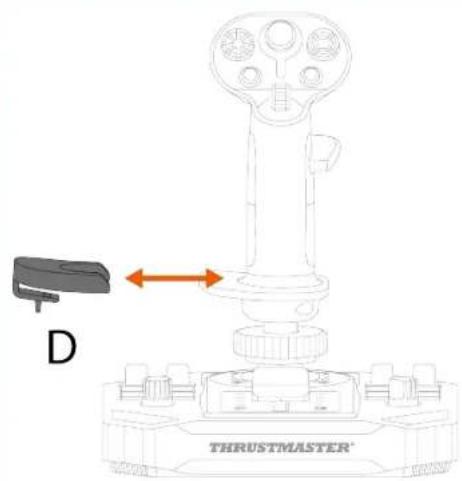

Sol-R 1 Flightstick-joysticken har en höjdadapter som höjer din hand för bättre komfort när du håller flygspakshandtaget.

Utan adaptern

Installera höjdadaptern genom att klämma fast den på handledsstödet.

Vänsterhänt läge

Se till att endast använda godkända tillbehör. Om du använder ej godkända tillbehör kan produkten skadas och garantin upphävas.

Flygspakshandtag

Sol-R-basen är kompatibel med följande flygspakshandtag och tillbehör:

• Flygspakshandtaget F/A-18C Hornet™ HOTAS Add-On Grip*;
• Flygspakshandtaget Viper Grip - HOTAS Add-On Grip* (tidigare F16-C Viper HOTAS Add-On Grip);
• Adaptern AVA Offset Adapter*;
• framtida flygspakshandtag* från Thrustmaster.

*Säljs separat

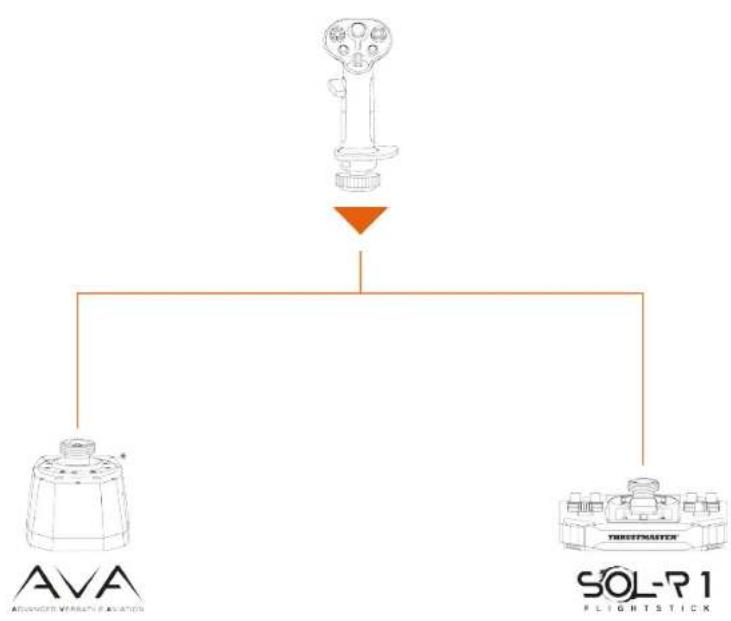

Bas

Sol-R-flygspakshandtaget är kompatibelt med AVA-basen*.


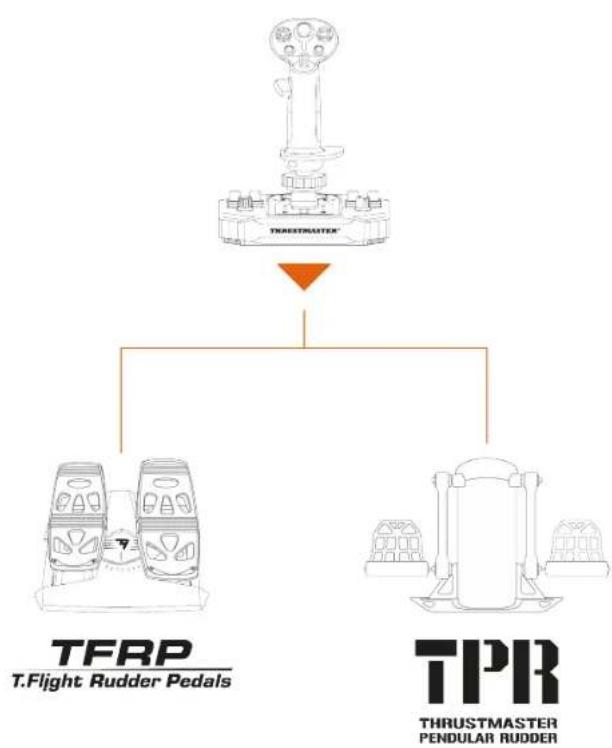

Roder

Sol-R 1 Flightstick-joysticken är kompatibel med följande roderpedalsystem:

- TFRP T.Flight Rudder Pedals*:

- TPR: Thrustmaster Pendular Rudder*.

- TFRP och TPR måste anslutas till din PC via USB.

- TFRP och TPR är kompatibla i alla spel som stödjer flera USB-enheter och roder samtidigt.

*Säljs separat

10. Det avancerade

programmeringsprogrammet

T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) är ett innovativt och högklassigt programpaket som gör det möjligt att förbättra de flesta av Thrustmasters flygkontroller och dela profiler med Thrustmasters community.

Installation

1. Gå till:

1. Ladda ner och installera det avancerade programmeringsprogrammet T.A.R.G.E.T under Programvara.

Huvudfunktioner

• Olika möjliga konfigurationer för axlarna.
• Flera olika programmeringsnivåer: Basic, Advanced och Script.
• Använder sig av dra och släpp-principen.
• Möjlighet att kombinera Sol-R 1 Flightstick-joysticken med andra flygsimulatortillbehör från Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serien*, VIPER-serien*, AVA-serien* – alla dessa är även kompatibla med T.A.R.G.E.T) så att de kan kännas igen som en enda USB-enhet.
• Tillgång till avancerade profiler som skapats av Thrustmasters community.

11. Vanliga frågor och teknisk support

Har du frågor om Sol-R 1 Flightstick-joysticken eller upplever du tekniska problem? Besök då Thrustmasters tekniska supportsida:

1. Min joystick fungerar inte som den ska eller verkar vara felkalibrerad

• Stäng av PC:n, frånkoppla joysticken och anslut den igen, starta om PC:n och starta spelet igen.
• För att undvika kalibreringsproblem när du ansluter joysticken ska flygspakshandtaget vara centrerat och inte röras.

2. Jag kan inte konfigurera min joystick

- Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Välj sedan den mest lämpliga konfigurationen eller konfigurera om joystickens alternativ helt och hålllet.

- Se spelets bruksanvisning eller onlinehjälp för mer information.

3. Min joystick är för känslig eller inte tillräckligt känslig

• Sol-R 1 Flightstick kalibrerar sig automatiskt efter att du har rört spaken några gånger i de olika riktningarna.
• Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Justera sedan joystickens känslighet och dödzoner om dessa alternativ finns.

4. Min joystick fungerar inte

- För att Sol-R 1 Flightstick-joysticken ska fungera korrekt i spel behöver du uppdatera dess firmware.

Uppdatera firmwaren genom att gå till

Välj Drivrutiner och följ instruktionerna, inklusive de för nedladdning och installation.

THRUSTMASTER®

FLIGHTSTICK

PC (Windows® 10/11)

Käyttöohje
