Sol-R 1 Flightstick - Manette THRUSTMASTER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Joystick de simulación de vuelo
Marca	Thrustmaster
Modelo	Sol-R 1 Flightstick
Categoría	Mando
Conectividad	USB-C a USB-A (cable incluido)
Compatibilidad del sistema	PC Windows® 10/11
Funciones principales	Mini-stick analógico, cruz multidireccional 8 direcciones (hat), 2 gatillos (incluyendo uno doble), 2 interruptores basculantes, 2 botones extraíbles, codificador, rueda, control de gases con indicadores luminosos, selector rotativo de 4 posiciones, control de timón por rotación de la palanca (bloqueable)
Número de botones	10 botones de acción + 2 gatillos + 2 interruptores + 2 botones extraíbles + 1 codificador + 1 selector rotativo
Control de gases	Sí, con indicadores luminosos
Control de timón	Por rotación de la palanca (eje Z, bloqueable con tornillo Allen de 2 mm)
Cruz multidireccional	Sí, 8 direcciones, desactivabl en el panel de control
Mini-stick analógico	Sí, con retroiluminación (en base AVA*)
Retroiluminación LED	11 LED personalizables mediante panel de control (colores RGB/HEX)
Ambidiestro	Sí, modo Diestro o Zurdo con reposapulgares y reposamuñecas intercambiables
Adaptador de altura	Extraíble, clipsable en el reposamuñecas (diestro y zurdo)
Actualización de firmware	Obligatoria, a través del sitio support.thrustmaster.com
Software de programación	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
Accesorios compatibles	Palancas F/A-18C Hornet™, Viper Grip; base AVA; controles de timón TFRP, TPR; TM Flying Clamp; cabinas (tornillos M6)
Seguridad	Riesgo de pellizco entre la base y el eje de la palanca durante el uso
Alimentación	A través del puerto USB (alimentado por bus)

Preguntas frecuentes - Sol-R 1 Flightstick THRUSTMASTER

¿Cómo actualizar el firmware del Sol-R 1 Flightstick?

Vaya a support.thrustmaster.com, seleccione su producto, descargue e instale el último controlador y firmware. Siga las instrucciones en pantalla.

¿El joystick no es reconocido por Windows, qué hacer?

Verifique que el controlador de PC esté instalado desde el sitio de Thrustmaster. Conecte el cable USB directamente a un puerto USB 2.0/3.0 de su PC. Reinicie la computadora y pruebe en Panel de control > Controladores de juego.

¿Cómo cambiar del modo Diestro al modo Zurdo?

Antes de conectar el joystick, gire el selector debajo de la base a LEFT HANDED. Luego siga los pasos de desmontaje/montaje del reposapulgares, reposamuñecas y botones extraíbles descritos en el manual.

¿Cómo personalizar los colores de los LED?

Abra el Panel de control > Controladores de juego, seleccione su joystick, haga clic en Propiedades y luego en la pestaña LEDS. Elija un LED, seleccione un color mediante el círculo cromático, la paleta o un código RGB/HEX.

Mi control de timón no funciona, ¿cómo activarlo?

El control de timón está activado por defecto. Si no responde, verifique que no esté bloqueado: un tornillo Allen de 2 mm debajo del reposamuñecas debe aflojarse. En el panel de control, pruebe el eje Z.

¿Cómo fijar el joystick en un soporte?

Use tornillos M6 (no incluidos) en las roscas debajo de la base. La longitud máxima de los tornillos dentro de la base es de 15 mm. Para un TM Flying Clamp, dos tornillos son suficientes. Consulte el manual para las cabinas.

¿El joystick es compatible con los controles de timón Thrustmaster?

Sí, es compatible con los TFRP T.Flight Rudder Pedals y los TPR Pendular Rudder (vendidos por separado). Estos controles de timón se conectan por USB a la PC.

¿Qué hacer si el joystick es demasiado sensible o no lo suficiente?

El joystick se autocalibra después de algunos movimientos. En el juego, vaya a Opciones > Controlador y ajuste la sensibilidad y las zonas muertas si están disponibles. En PC, el panel de control también permite ajustar la curva de los ejes.

¿Cómo usar el software T.A.R.G.E.T.?

Descargue T.A.R.G.E.T. del sitio de Thrustmaster. Instálelo, luego ejecute el editor para configurar los ejes, los botones y crear perfiles mediante Arrastrar y Soltar. Puede fusionar varios dispositivos en un solo dispositivo USB.

¿Cómo limpiar el Sol-R 1 Flightstick?

Desconecte el joystick. Use un paño suave y seco para limpiar las superficies. Evite productos químicos. Para los conectores, un soplido de aire seco puede ser suficiente. Nunca desmonte el producto más allá de las instrucciones del manual.

MANUAL DE USUARIO Sol-R 1 Flightstick THRUSTMASTER

Lee atentamente las instrucciones proporcionadas en este manual antes de instalar el producto, antes de usar el producto y antes de realizar cualquier mantenimiento. Asegúrate de seguir las instrucciones de seguridad. El incumplimiento de estas instrucciones puede provocar accidentes y/o daños. Conserva este manual para poder consultar las instrucciones en el futuro.

TABLA DE CONTENIDO

1. CONTENIDO DE LA CAJA......6
2. CARACTERÍSTICAS TÉCNICAS .....7
3. INFORMACIÓN SOBRE EL USO .....11
4. MONTAJE......13
5. INSTALACIÓN EN PC......15

Panel de control 16

Mapeado....20

1. INSTALACIÓN SOBRE UN SOPORTE.....23

Instalación en un TM Flying Clamp*......24

Instalación en una cabina* u otro soporte

fijo ^* 25

1. CARACTERÍSTICAS......26

Mando de potencia....26

Función de timón 27

Hat-switch de punto de vista....29

1. CONFIGURACIÓN DE LA EMPUÑADURA.32

Modo para diestros o zurdos....32

Adaptador de altura 43

1. COMPATIBILIDAD ....44

Empuñaduras de flight stick....45

Base....46

Timones....47

1. SOFTWARE DE PROGRAMACIÓN

AVANZADA T.A.R.G.E.T....48

Instalación......48

Características principales......49

1. PREGUNTAS FRECUENTES Y SOPORTE

TÉCNICO ....50

SOL-R1

FLIGHTSTICK

Disfruta de una experiencia estelar verdaderamente única con el joystick Sol-R 1 Flightstick: te acompañará al corazón de tus batallas y exploraciones espaciales.

Este manual te ayudará a instalar y utilizar el Sol-R 1 Flightstick en las mejores condiciones posibles. Antes de despegar, asegúrate de leer atentamente las instrucciones y advertencias: te ayudarán a disfrutar al máximo del producto.

Actualización del firmware

Para que el joystick Sol-R 1 Flightstick funcione correctamente con los videojuegos, es necesario actualizar su firmware.

Para realizar la actualización, visita

Selecciona Controladores y sigue las instrucciones, incluido el procedimiento de descarga e instalación.

1. Contenido de la caja

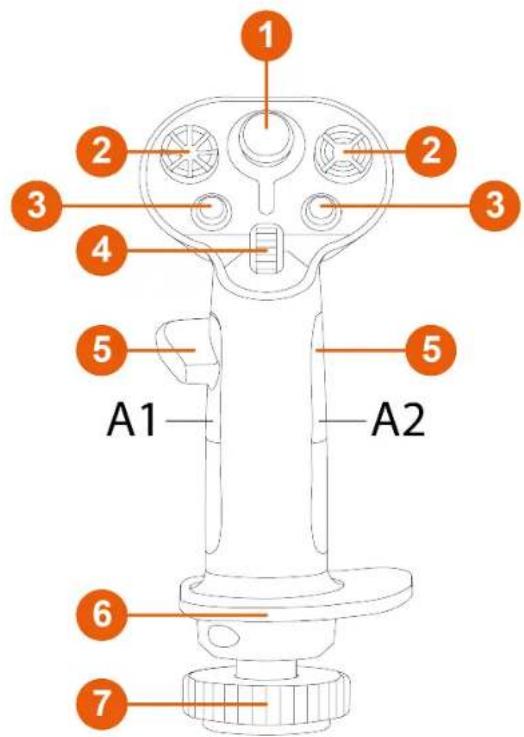

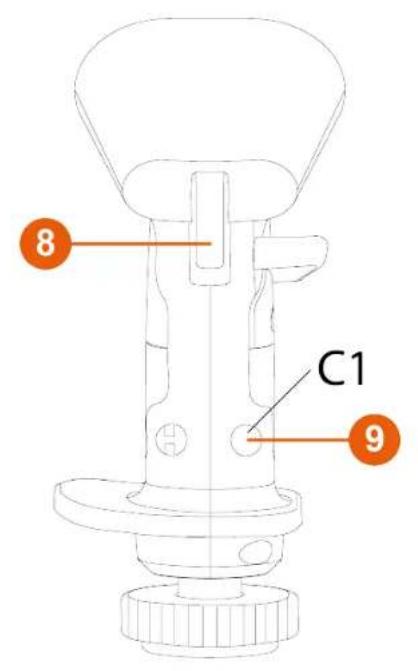

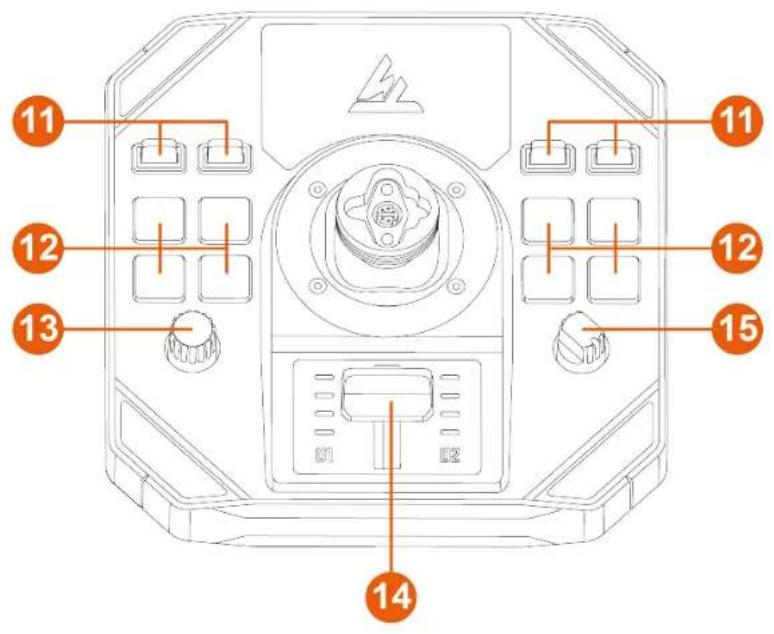

2. Características técnicas

1 Mini-stick analógico
2 Hat-switches de punto de vista multidirecciones de 8 vías
3 Botones de acción
4 Rueda de desplazamiento
⑤ Reposapulgares (para diestros y zurdos)
6 Reposamuñecas ambidextro
7 Función de timón mediante rotación de empuñadura de flight stick (bloqueable)

8 Gatillos (incluyendo uno de doble posición)
9 Botones extraíbles
10 Adaptador de altura extraíble (para diestros y zurdos)

11 Interruptores de palanca (dos posiciones)
12 Botones de acción retroiluminados
13 Codificador
14 Mando de potencia con luces indicadoras
15 Selector giratorio (cuatro posiciones)

3. Información sobre el uso

Documentación

Antes de usar este producto, vuelve a leer atentamente esta documentación y guárdala para consultarla en el futuro.

Peligro de pillarse

Al utilizar el joystick Sol-R 1 Flightstick, no coloques nunca los dedos en el espacio entre la base y el eje de la empuñadura del flight stick.

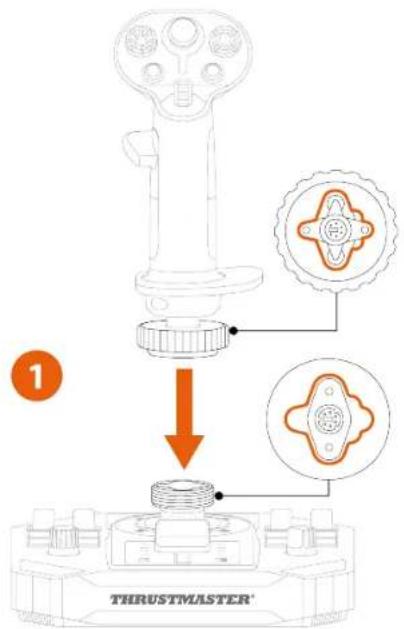

1. Coloca la empuñadura del flight stick en la base. Asegúrate de que la empuñadura del flight stick esté colocada correctamente, como se muestra en el diagrama a continuación.

2. Aprieta el anillo de sujeción.

Si sientes alguna resistencia, no lo fuerces. Asegúrate de que los conectores de la base y la empuñadura del flight stick estén correctamente alineados, como se muestra arriba. El incumplimiento de esta indicación puede ocasionar daños a los productos.

1. (Opcional) Coloca los soportes de estabilidad en las cuatro esquinas de la base.

5. Instalación en PC

1. Visita:

1. Descarga e instala el controlador de PC y su interfaz personalizada para el panel de control de Windows.

2. Una vez instalado el controlador de PC, conecta el joystick Sol-R 1 Flightstick a uno de los puertos USB del PC, usando el cable USB-A – USB-C.

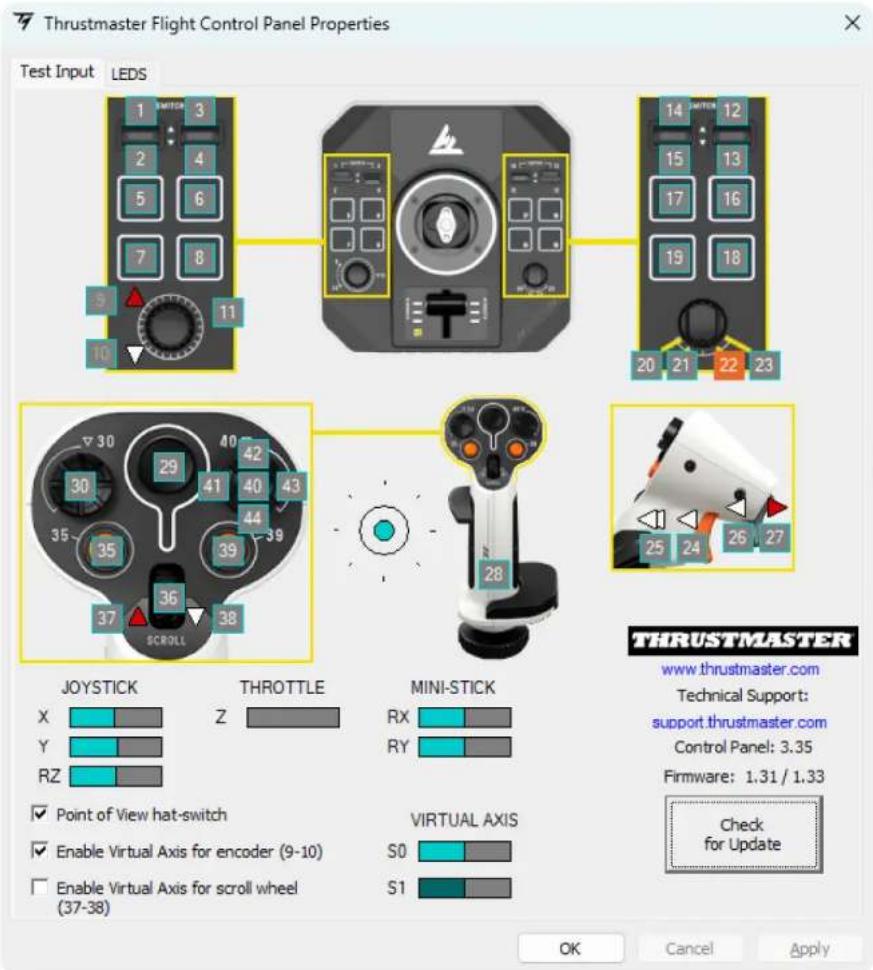

Panel de control

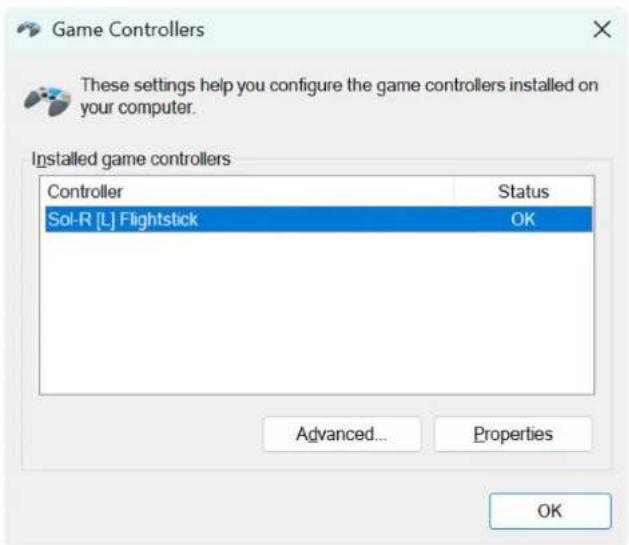

Para acceder al panel de control, selecciona Inicio, escribe Control Panel o Panel de control en la barra de búsqueda y después haz clic en Control Panel o Panel de control (en Windows® 10/11).

Se muestra el cuadro de diálogo Dispositivos de juego. El accesorio aparece en pantalla con el nombre Sol-R [R] Flightstick o Sol-R [L] Flightstick y el estado OK.

En el cuadro de diálogo Dispositivos de juego, haz clic en Propiedades para probar y ver todas las funciones.

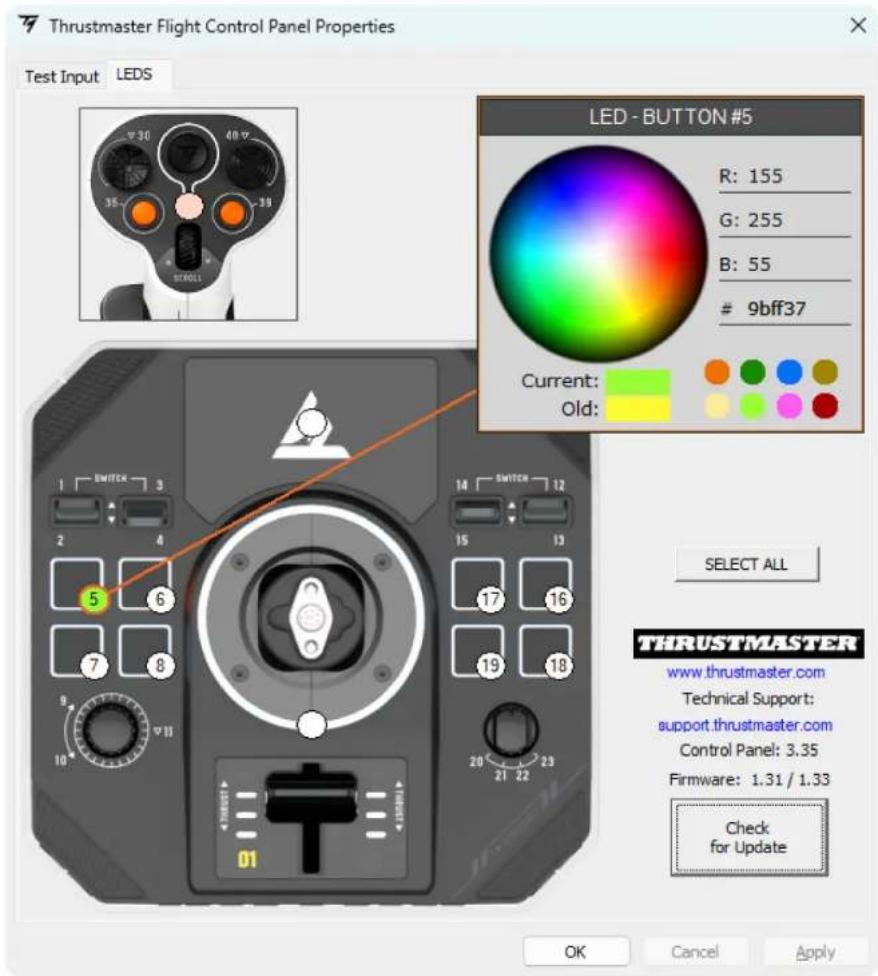

LED personalizables

El joystick Sol-R 1 Flightstick cuenta con once LED que se pueden personalizar a través del panel de control.

Puedes asignar un color diferente a cada LED.

Para cambiar el color de los LED:

1. Dirígete al panel de control del joystick Sol-R 1 Flightstick.
2. En el cuadro de diálogo Dispositivos de juego, haz clic en Propiedades.
3. En la pestaña LEDS, haz clic en uno de los círculos de colores para seleccionar el LED que deseas cambiar.
4. Usa la rueda de colores o la paleta de colores predefinidos, o introduce un código de color (RGB o HEX) para cambiar el color.
5. Haz clic en Aceptar para guardar el cambio.

Cuando la empuñadura del flight stick Sol-R está instalada en una base AVA*, el área del mini-stick está retroiluminada y puedes cambiar el color.

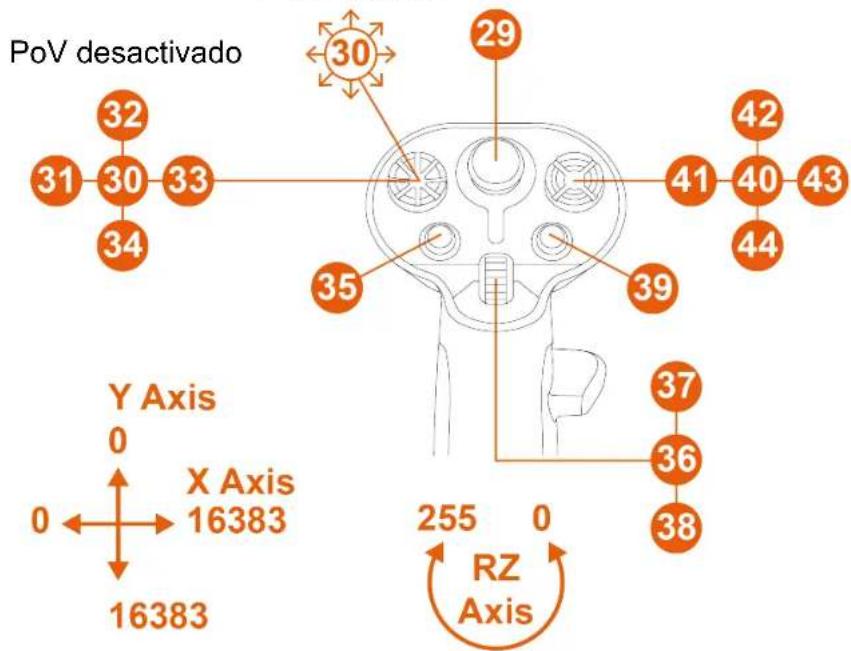

Mapeado

Modo para diestros

Modo para zurdos

PoV activado

6. Instalación sobre un soporte

Puedes instalar el joystick Sol-R 1 Flightstick en diferentes tipos de soportes usando tornillos M6 (no incluidos) y las roscas de tornillo situadas en la parte inferior de la base. Dentro de la base, la longitud máxima del tornillo no debe exceder los 15 mm.

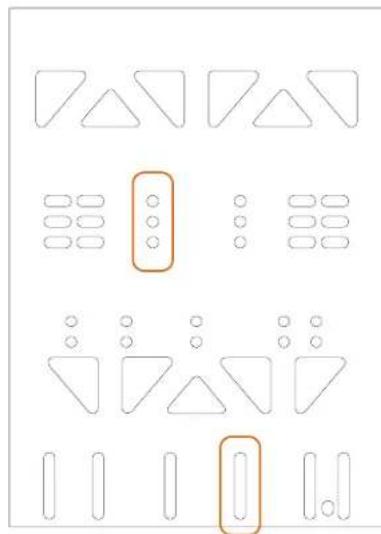

Instalación en un TM Flying Clamp\*

Para fijar el joystick Sol-R 1 Flightstick al soporte TM Flying Clamp*, utiliza dos tornillos M6 (no incluidos).

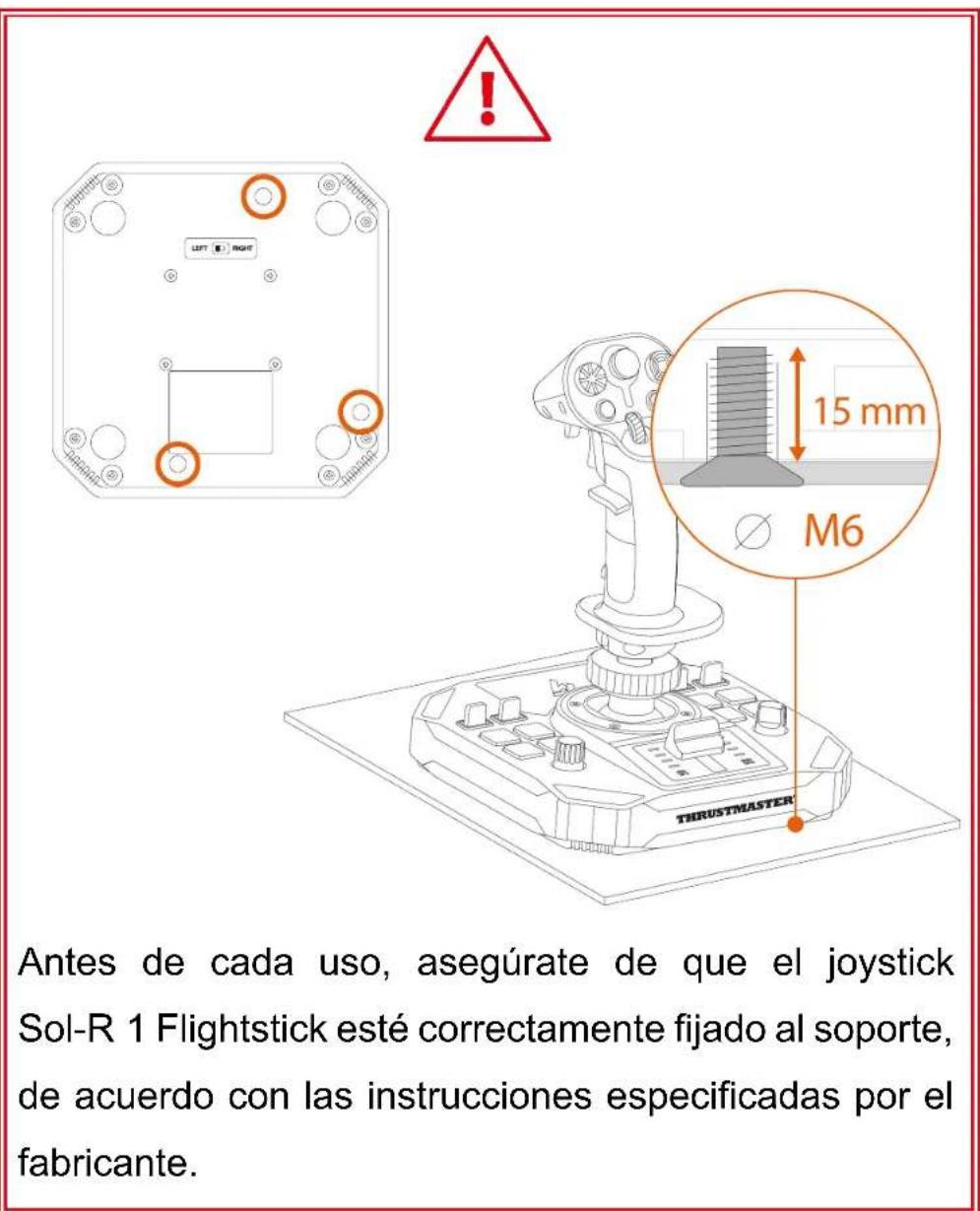

Instalación en una cabina\* u otro soporte fijo\*

Para fijar el joystick Sol-R 1 Flightstick a una cabina* o a un soporte de escritorio*, utiliza tornillos M6 (no incluidos) y las roscas de los tornillos situadas en la parte inferior de la base.

Para evitar dañar el joystick Sol-R 1 Flightstick, consulta al fabricante de la cabina o al soporte técnico para determinar la compatibilidad de la cabina con los productos Thrustmaster.

7. Características

Mando de potencia

El joystick Sol-R 1 Flightstick cuenta con un mando de potencia que facilita el control del empuje del motor de las naves espaciales. Las luces indicadoras te ayudan a ser más preciso.

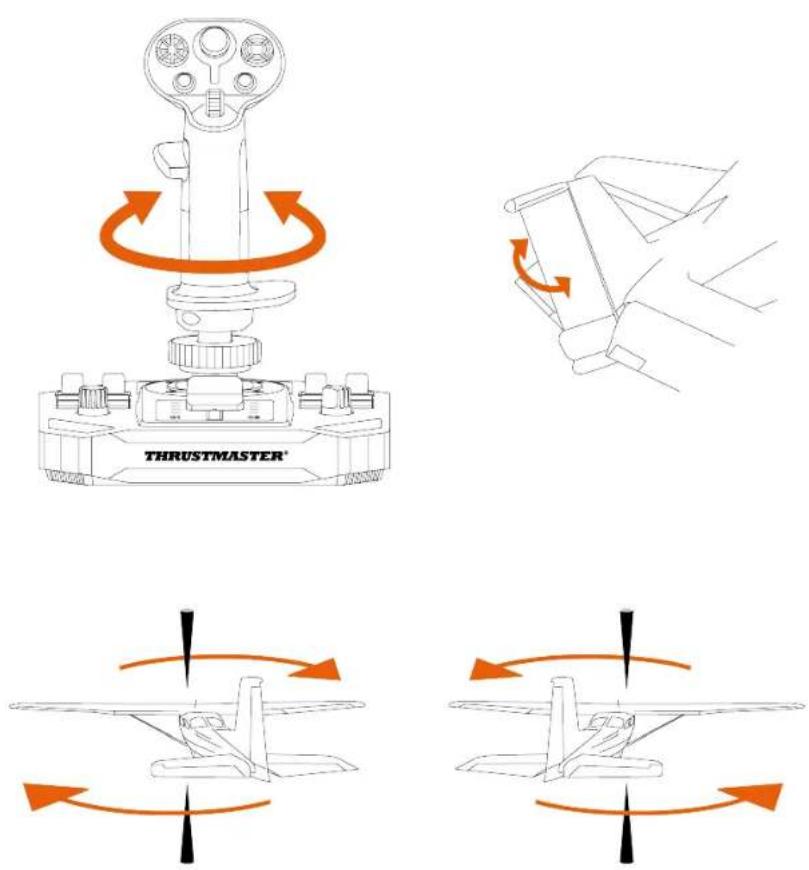

Función de timón

El joystick Sol-R 1 Flightstick cuenta con una función de timón a la que se puede acceder girando la empuñadura del flight stick hacia la izquierda o hacia la derecha.

En una aeronave, el piloto manipula el timón para girar el avión alrededor de su eje vertical (haciendo que el avión gire hacia la izquierda o hacia la derecha).

Esta función se puede desactivar bloqueando la rotación del eje Z (guiñada).

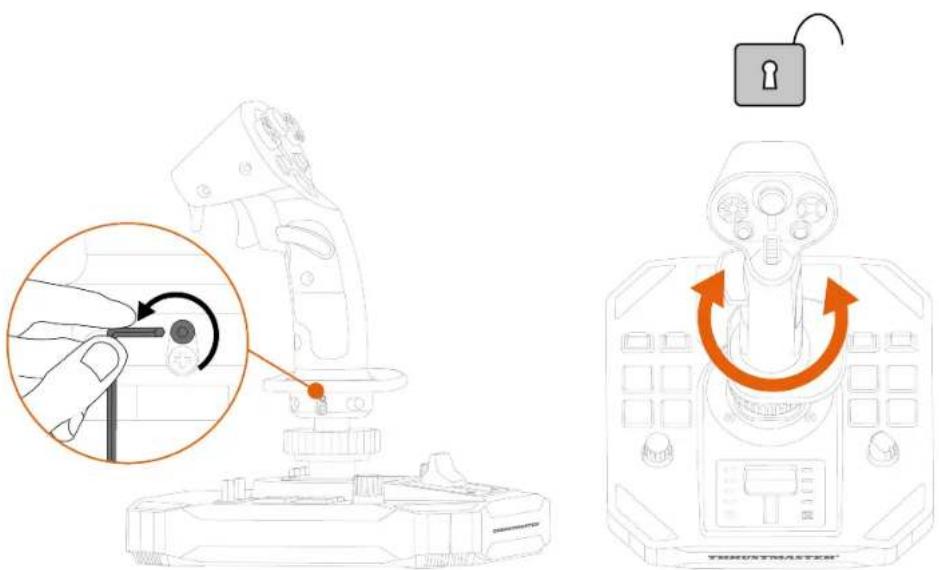

Para bloquear la función de timón:

- Con una llave Allen de 2 mm (no incluida), aprieta el tornillo hexagonal situado debajo del reposamuñecas.

Para desbloquear la función de timón:

- Con una llave Allen de 2 mm (no incluida), afloja el tornillo hexagonal situado debajo del reposamuñecas.

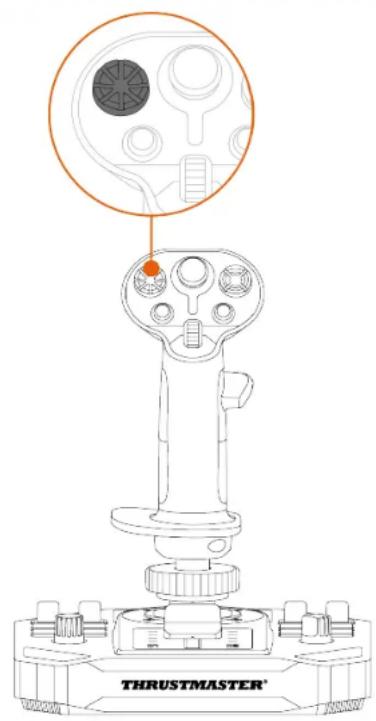

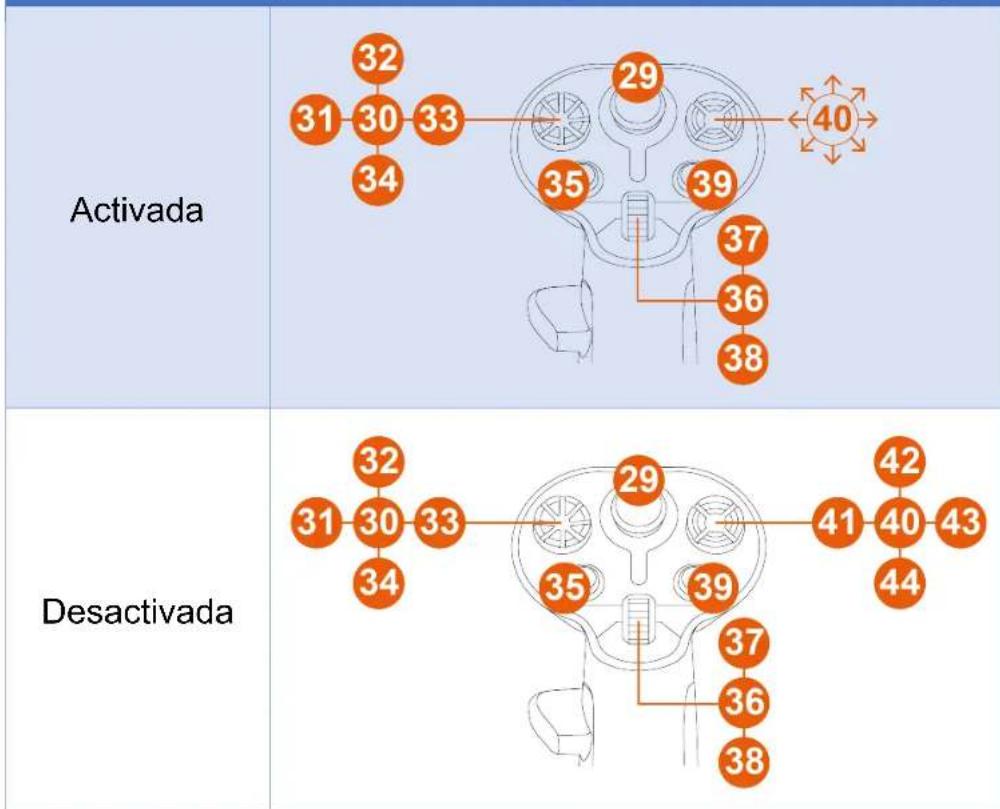

Hat-switch de punto de vista

El joystick Sol-R 1 Flightstick cuenta con un hat-switch de punto de vista multidireccional con el que puedes monitorizar lo que sucede alrededor de tu nave espacial (en juegos que lo permiten).

Desde el menú de configuración del juego puedes programar las diferentes vistas (vista trasera, vista izquierda, vista derecha, vistas externas) en las direcciones del hat-switch.

También puedes reservar el hat-switch de punto de vista multidireccional para otros usos (disparos, etc.).

Modo para zurdos

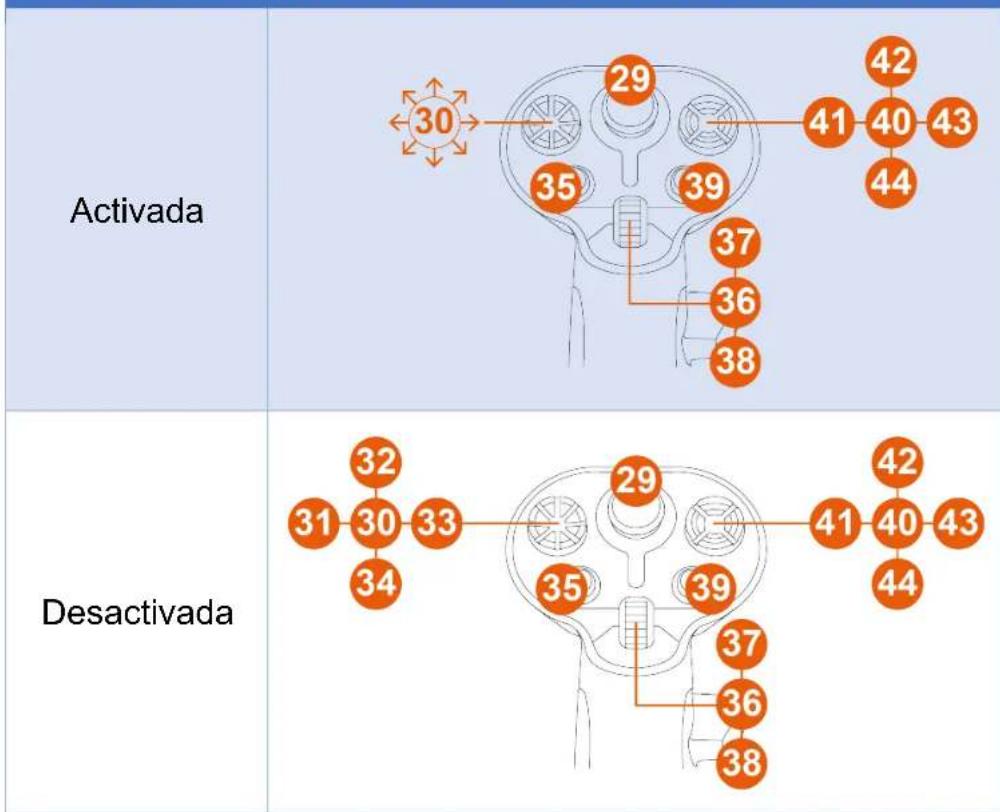

La función de punto de vista se puede desactivar. Sin embargo, se puede seguir usando el hat-switch multidireccional.

Para desactivar la función de punto de vista:

1. Dirígete al panel de control del joystick Sol-R 1 Flightstick.
2. En el cuadro de diálogo Dispositivos de juego, haz clic en Propiedades.
3. En la pestaña Test input (Probar entrada), desmarca (es decir, quita la selección) Point of view hat-switch (Hat-switch de punto de vista).

Función de punto de vista (modo para diestros)

Función de punto de vista (modo para zurdos)

8. Configuración de la empuñadura

Modo para diestros o zurdos

El joystick Sol-R 1 Flightstick es ambidextro, para adaptarse perfectamente a todos los jugadores (ya sean diestros o zurdos).

De forma predeterminada, el joystick está configurado en modo para diestros.

Modo para zurdos

Modo para diestros

Realiza el procedimiento para cambiar del modo para diestros al modo para zurdos (o viceversa) antes de conectar el joystick al PC.

Para configurar el joystick en modo para zurdos:

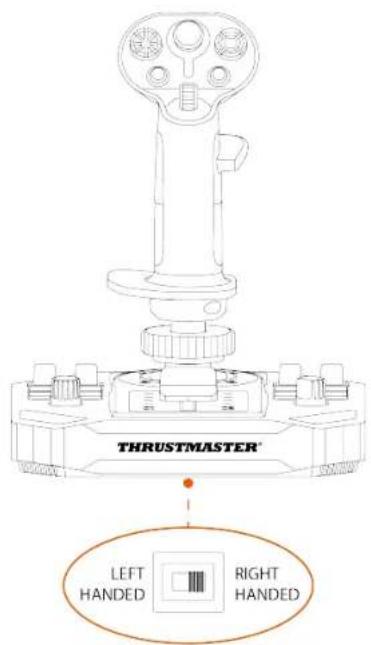

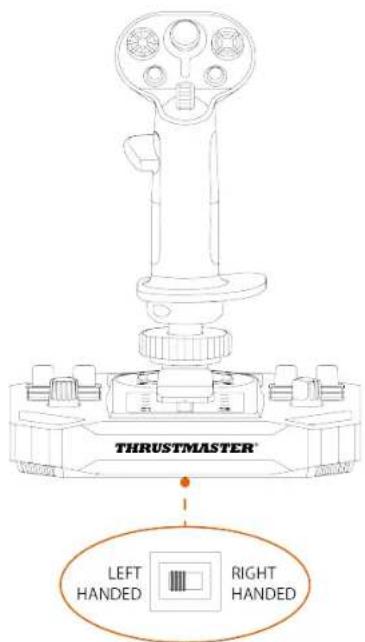

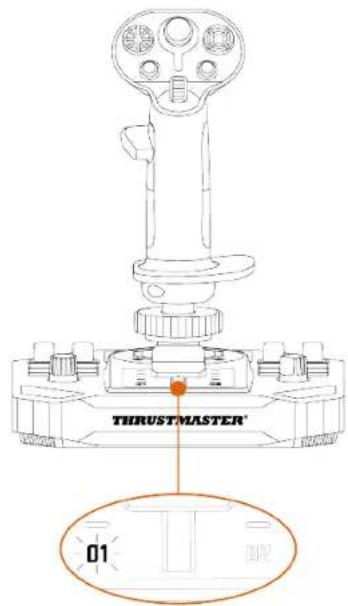

1. Coloca el interruptor selector situado en la parte inferior de la base del joystick en LEFT HANDED (para zurdos).

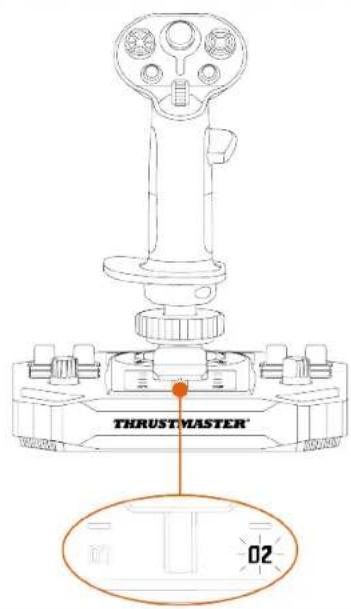

El joystick se reconoce con el nombre Sol-R [L] Flightstick.

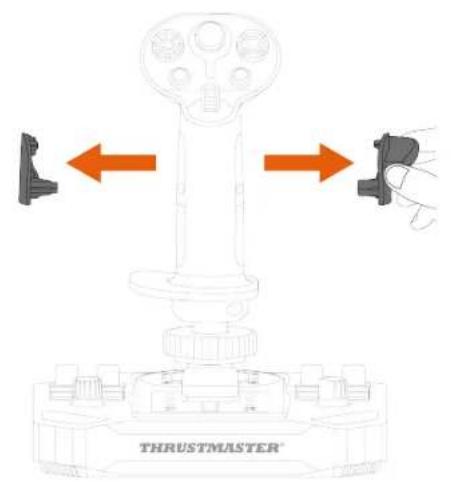

1. Desatornilla el reposapulgares derecho (A1).

1. Retira ambas piezas del reposapulgares derecho (A1 y A2).

1. Coloca ambas piezas del reposapulgares izquierdo (B1 y B2) en la empuñadura del flight stick.

1. Atornilla el reposapulgares izquierdo (B1).

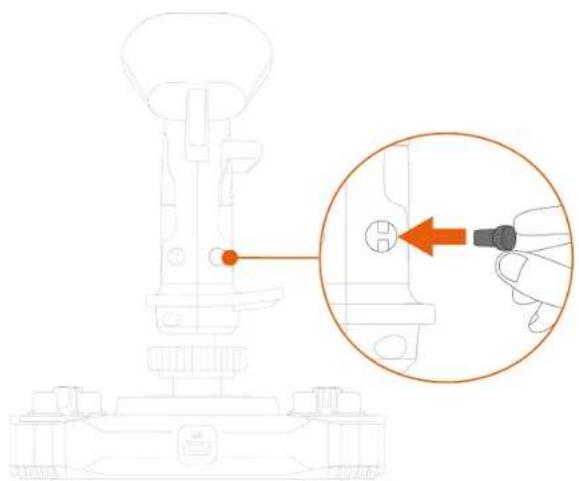

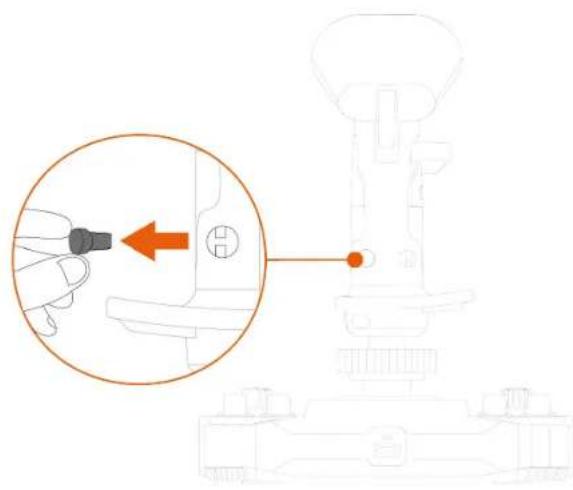

1. Retira el botón extraíble (C1 o C2) situado en la parte posterior de la empuñadura del flight stick.

1. Inserta el botón extraíble que prefieras (C1 o C2) debajo del reposapulgares B2.

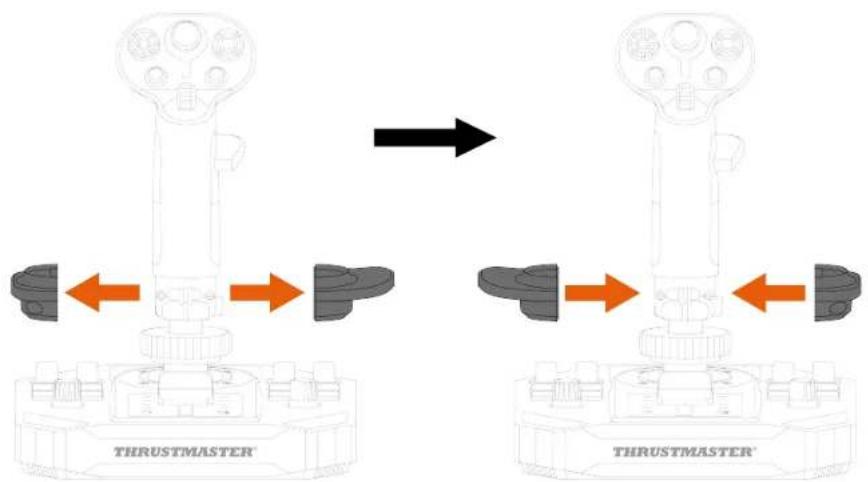

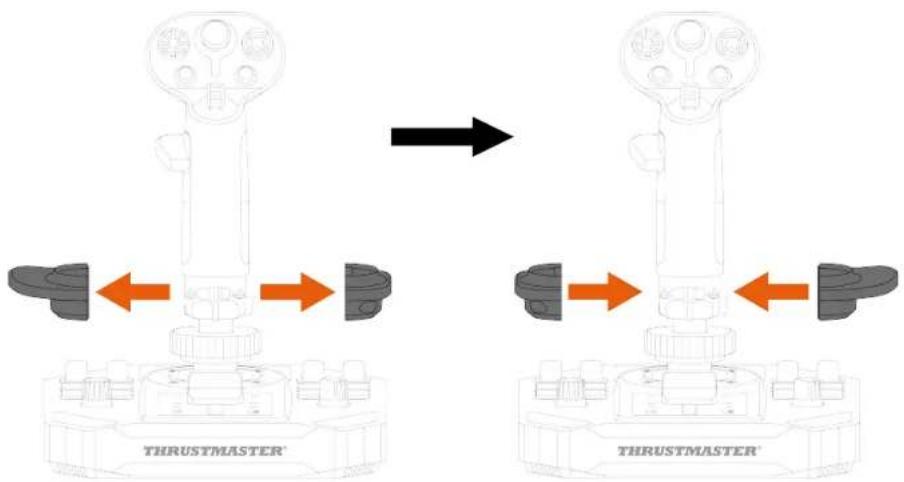

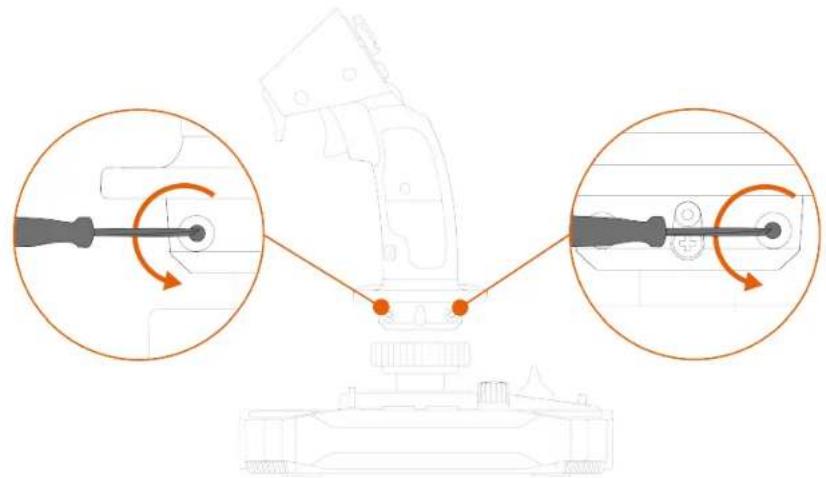

1. Desenrosca los dos tornillos que sujetan el reposamuñecas en su lugar.

1. Retira las dos piezas del reposamuñecas y luego vuelve a colocarlas en la empuñadura del flight stick invirtiendo las piezas.

1. Enrosca los dos tornillos que sujetan el reposamuñecas en su lugar.

Para configurar el joystick en modo para diestros:

1. Coloca el interruptor selector situado en la parte inferior de la base del joystick en RIGHT HANDED (para diestros).

El joystick se reconoce con el nombre Sol-R [R] Flightstick.

1. Desatornilla el reposapulgares izquierdo (B1).

1. Retira ambas piezas del reposapulgares izquierdo (B1 y B2).

1. Coloca ambas piezas del reposapulgares derecho (A1 y A2) en la empuñadura del flight stick.

1. Atornilla el reposapulgares derecho (A1).

1. Retira el botón extraíble (C1 o C2) situado en la parte posterior de la empuñadura del flight stick.

1. Inserta el botón extraíble que prefieras (C1 o C2) debajo del reposapulgares A1.

1. Desenrosca los dos tornillos que sujetan el reposamuñecas en su lugar.

1. Retira las dos piezas del reposamuñecas y luego vuelve a colocarlas en la empuñadura del flight stick invirtiendo las piezas.

1. Enrosca los dos tornillos que sujetan el reposamuñecas en su lugar.

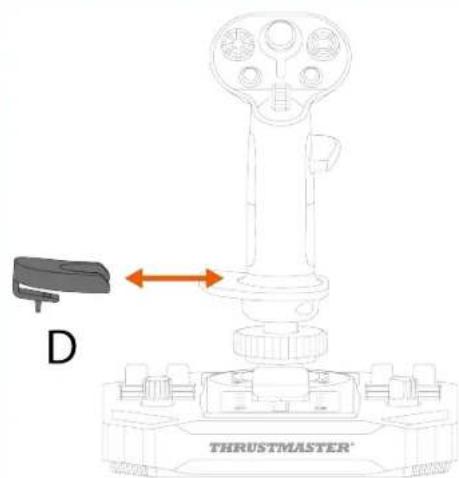

El joystick Sol-R 1 Flightstick cuenta con un adaptador de altura para elevar la mano cuando sostienes la empuñadura del flight stick, para una mayor comodidad.

Sin el adaptador

Para instalar el adaptador de altura, engánchalo al reposamuñecas.

Modo para zurdos

Asegúrate de utilizar únicamente accesorios autorizados. El uso de accesorios no autorizados puede dañar el producto y anular la garantía.

Empuñaduras de flight stick

La base Sol-R es compatible con los siguientes accesorios y empuñaduras de flight stick:

• Empuñadura de flight stick F/A-18C Hornet™ HOTAS Add-On Grip*;
• empuñadura de flight stick Viper Grip – HOTAS Add-On Grip* (anteriormente F16-C Viper HOTAS Add-On Grip);
• adaptador AVA Offset Adapter*;
• futuras empuñaduras de flight stick de Thrustmaster*.

*Se vende por separado

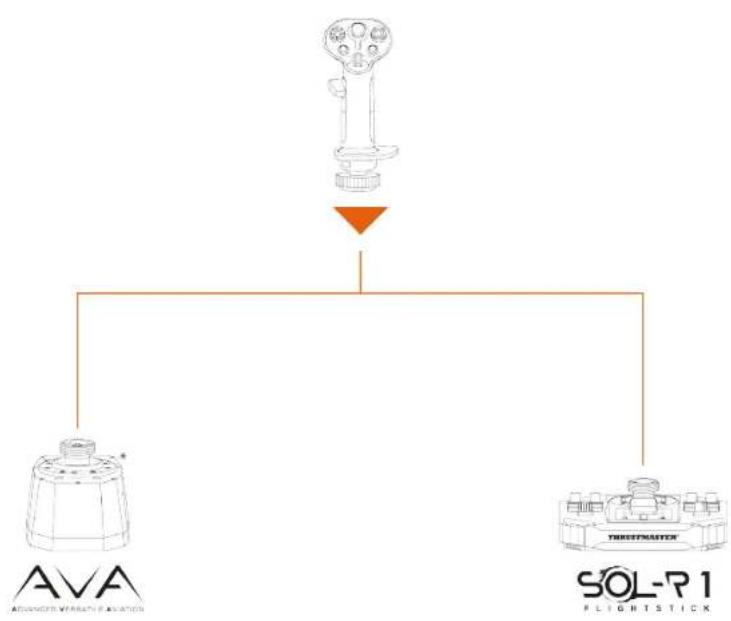

Base

La empuñadura del flight stick Sol-R es compatible con la base AVA*.

*Se vende por separado

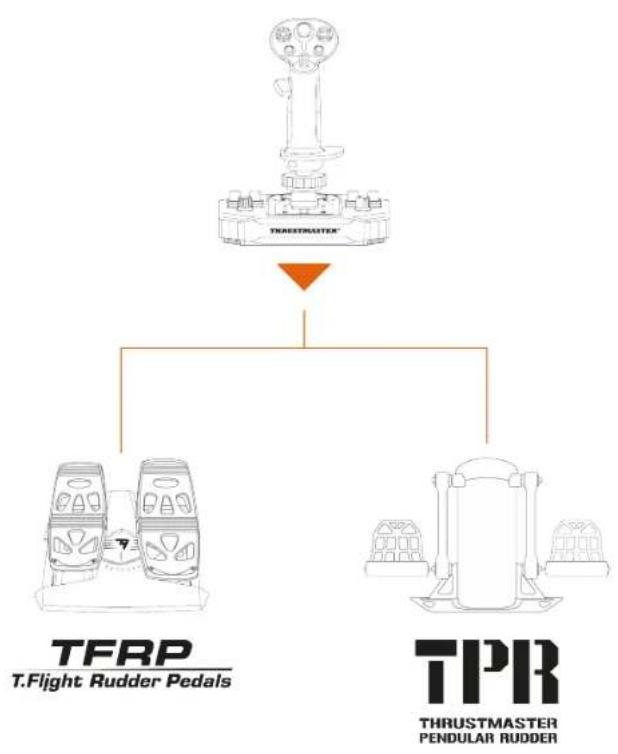

Timones

El joystick Sol-R 1 Flightstick es compatible con los siguientes sistemas de pedales de timón:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

- Los pedales TFRP y TPR deben estar conectados al PC a través de USB.

- Los pedales TFRP y TPR son compatibles con todos los juegos que admiten multi-USB y timones.

*Se vende por separado

10. Software de programación avanzada T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) es un paquete de software innovador y de alto rendimiento que permite mejorar la mayoría de los controladores de vuelo de Thrustmaster y compartir perfiles con la comunidad de Thrustmaster.

Instalación

1. Visita:

1. En la sección Software, descarga e instala el software de programación avanzada T.A.R.G.E.T.

Características principales

• Varias configuraciones posibles de los ejes.
• Múltiples niveles de programación disponibles: Basic, Advanced y Script.
• Utiliza el principio de Arrastrar y Soltar.
• Capacidad de fusionar el joystick Sol-R 1 Flightstick con otros accesorios de simulación de vuelo de Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA* — todos los cuales también son compatibles con T.A.R.G.E.T), de modo que se reconocen como un único dispositivo USB.
• Acceso a perfiles avanzados creados por la comunidad de Thrustmaster.

11. Preguntas frecuentes y soporte técnico

¿Tienes preguntas sobre el joystick Sol-R 1 Flightstick o estás experimentando problemas técnicos? Si es así, visita el sitio web de soporte técnico de Thrustmaster:

1. Mi joystick no funciona correctamente o parece estar mal calibrado

• Apaga el PC, desconecta el joystick y vuelve a conectarlo, reinicia el PC y luego vuelve a iniciar el juego.
• Al conectar el joystick, asegúrate de mantener la empuñadura del flight stick centrada y evita moverla para no tener problemas de calibración.

2. No puedo configurar mi joystick

- Accede al menú del juego y selecciona Opciones > Controlador > Gamepad o Joystick. Luego elige la configuración más adecuada o reconfigura completamente las opciones del joystick.

- Para más información, consulta el manual del usuario o la ayuda en línea del juego.

3. Mi joystick es demasiado sensible o no lo suficientemente sensible

• El Sol-R 1 Flightstick se autocalibra automáticamente después de algunos movimientos en los distintos ejes.
• Accede al menú del juego y selecciona Opciones > Controlador > Gamepad o Joystick. Luego ajusta la sensibilidad y las zonas muertas del joystick si estas opciones están disponibles.

4. Mi joystick no funciona

- Para que el joystick Sol-R 1 Flightstick funcione correctamente con los videojuegos, es necesario actualizar su firmware.

Para realizar la actualización del firmware, visita

Selecciona Controladores y sigue las instrucciones, incluido el procedimiento de descarga e instalación.

THRUSTMASTER®

FLIGHTSTICK

PC (Windows® 10/11)

Manual do Utilizador

Adaptador de altura 43

9. COMPATIBILIDADE....44

2. Características técnicas
