Typ produktu	Joystick na leteckú simuláciu
Značka	Thrustmaster
Model	Sol-R 1 Flightstick
Kategória	Ovládač
Pripojenie	USB-C na USB-A (kábel súčasťou balenia)
Kompatibilita systému	PC Windows® 10/11
Hlavné funkcie	Mini-analógový joystick, viacsmerový kríž 8 smerov (hat), 2 spúšte (jedna dvojitá), 2 prepínače, 2 odnímateľné tlačidlá, enkodér, koliesko, plynová páka so svetelnými indikátormi, otočný volič 4 polôh, kormidlo otáčaním páky (uzamykateľné)
Počet tlačidiel	10 akčných tlačidiel + 2 spúšte + 2 prepínače + 2 odnímateľné tlačidlá + 1 enkodér + 1 otočný volič
Plynová páka	Áno, so svetelnými indikátormi
Kormidlo	Otáčaním páky (os Z, uzamykateľné skrutkou Allen 2 mm)
Viacsmerový kríž	Áno, 8 smerov, deaktivovateľné v ovládacom paneli
Mini-analógový joystick	Áno, s podsvietením (na základni AVA*)
LED podsvietenie	11 nastaviteľných LED cez ovládací panel (farby RGB/HEX)
Ambidextria	Áno, režim pravák alebo ľavák s vymeniteľnými opierkami palca a zápästia
Výškový adaptér	Odniteľný, pripevniteľný na opierku zápästia (pravák aj ľavák)
Aktualizácia firmvéru	Povinná, cez stránku support.thrustmaster.com
Programovací softvér	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
Kompatibilné príslušenstvo	Páky F/A-18C Hornet™, Viper Grip; základňa AVA; kormidlá TFRP, TPR; TM Flying Clamp; kokpity (skrutky M6)
Bezpečnosť	Riziko privretia medzi základňou a osou páky počas používania
Napájanie	Cez USB port (napájanie zbernicou)

Často kladené otázky - Sol-R 1 Flightstick THRUSTMASTER

Ako aktualizovať firmvér Sol-R 1 Flightstick?

Prejdite na support.thrustmaster.com, vyberte svoj produkt, stiahnite a nainštalujte najnovší ovládač a firmvér. Postupujte podľa pokynov na obrazovke.

Joystick nie je rozpoznaný systémom Windows, čo robiť?

Skontrolujte, či je nainštalovaný ovládač PC z webovej stránky Thrustmaster. Pripojte USB kábel priamo do USB 2.0/3.0 portu na vašom PC. Reštartujte počítač a otestujte v Ovládací panel > Ovládače hier.

Ako prepnúť z režimu pravák na režim ľavák?

Pred pripojením joysticku prepnite prepínač pod základňou na LEFT HANDED. Potom postupujte podľa krokov demontáže/montáže opierky palca, opierky zápästia a odnímateľných tlačidiel popísaných v príručke.

Ako prispôsobiť farby LED?

Otvorte Ovládací panel > Ovládače hier, vyberte svoj joystick, kliknite na Vlastnosti a potom na kartu LEDS. Vyberte LED, vyberte farbu pomocou farebného kruhu, palety alebo RGB/HEX kódu.

Moje kormidlo nefunguje, ako ho aktivovať?

Kormidlo je štandardne aktivované. Ak nereaguje, skontrolujte, či nie je uzamknuté: skrutka Allen 2 mm pod opierkou zápästia musí byť povolená. V ovládacom paneli otestujte os Z.

Ako pripevniť joystick na podperu?

Použite skrutky M6 (nie sú súčasťou balenia) do závitových otvorov pod základňou. Maximálna dĺžka skrutiek vo vnútri základne je 15 mm. Pre TM Flying Clamp stačia dve skrutky. Pre kokpity si pozrite príručku.

Je joystick kompatibilný s Thrustmaster kormidlami?

Áno, je kompatibilný s TFRP T.Flight Rudder Pedals a TPR Pendular Rudder (predávané samostatne). Tieto kormidlá sa pripájajú cez USB k PC.

Čo robiť, ak je joystick príliš citlivý alebo nedostatočne citlivý?

Joystick sa po niekoľkých pohyboch automaticky kalibruje. V hre prejdite do Možnosti > Ovládač a upravte citlivosť a mŕtve zóny, ak sú k dispozícii. Na PC umožňuje ovládací panel tiež nastaviť krivku osí.

Ako používať softvér T.A.R.G.E.T.?

Stiahnite T.A.R.G.E.T. z webovej stránky Thrustmaster. Nainštalujte ho, potom spustite editor na konfiguráciu osí, tlačidiel a vytváranie profilov pomocou Drag and Drop. Môžete zlúčiť viacero zariadení do jedného USB zariadenia.

Ako čistiť Sol-R 1 Flightstick?

Odpojte joystick. Na čistenie povrchov použite jemnú suchú handričku. Vyhnite sa chemikáliám. Pre konektory môže stačiť prefúknutie suchým vzduchom. Nikdy nerozoberajte produkt nad rámec pokynov v príručke.

NÁVOD NA OBSLUHU Sol-R 1 Flightstick THRUSTMASTER

Bezpodmienečne dodržiavajte bezpečnostné pokyny. Nedodržanie týchto pokynov môže viest' k nehodám a/alebo škodám. Uschovajte si tento návod, aby ste si ho mohli v budúcnosti prečítať.

OBSAH

1. OBSAH BALENIA......6
2. TECHNICKÉ VLASTNOSTI......7
3. INFORMÁCIE O POUŽITÍ......11
4. MONTÁŽ......13
5. INŠTALÁCIA NA PC....15

Inštalácia na kokpit* alebo inú pevnú podperu*......25

1. VLASTNOSTI ......26

Plynová páka 26

Režim pre pravákov alebo Režim pre

l'avákov....32

Vychutnajte si skutočne jedinečný hviezdny zážitok s joystickom Sol R 1 Flightstick: bude vás sprevádzat' priamo do srdca vašich vesmírnych bitiek a prieskumov.

Tento návod vám pomôže nainštalovať a používať váš Sol R 1 Flightstick v najlepších možných podmienkach. Pred vzlietnutím si pozorne prečítajte pokyny a upozornenia: pomôžu vám získat’ maximálny pôžitok z vášho produktu.

THRUSTMASTER

Aktualizácia firmvéru

Aby joystick Sol R 1 Flightstick správne fungoval s videohrami, musíte aktualizovat' jeho firmvér.

Ak chcete vykonat' aktualizáciu, navštívte

Vyberte položku Drivers (Ovládače) a postupujte podľa pokynov vrátane postupu st’ahovania a inštalácie.

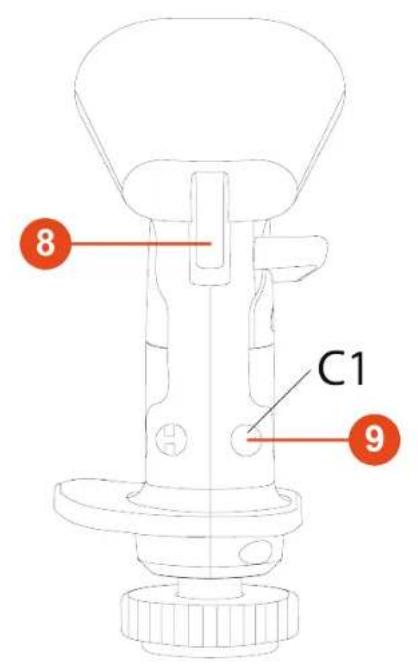

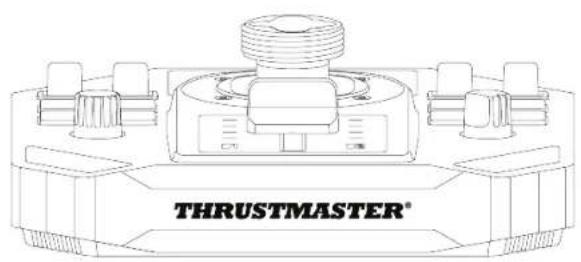

1. Obsah balenia

1 Analógová mini-páčka
② 8-smerové viacsmerové klobúkové prepínače point of view
3 Akčné tlačidlá
4 Rolovacie koliesko
5 Opierky na palce (pre pravákov a l'avákov)
6 Obojručná opierka zápästia
7 Funkcia kormidla prostredníctvom otáčania rukoväte letovej páky (uzamykatelná)

8 Spúšte (vrátane jednej dvojpolohovej spúšte)
9 Odnímatelné gombíky
10 Odnímatelný výškový adaptér (pre pravákov a ľavákov)

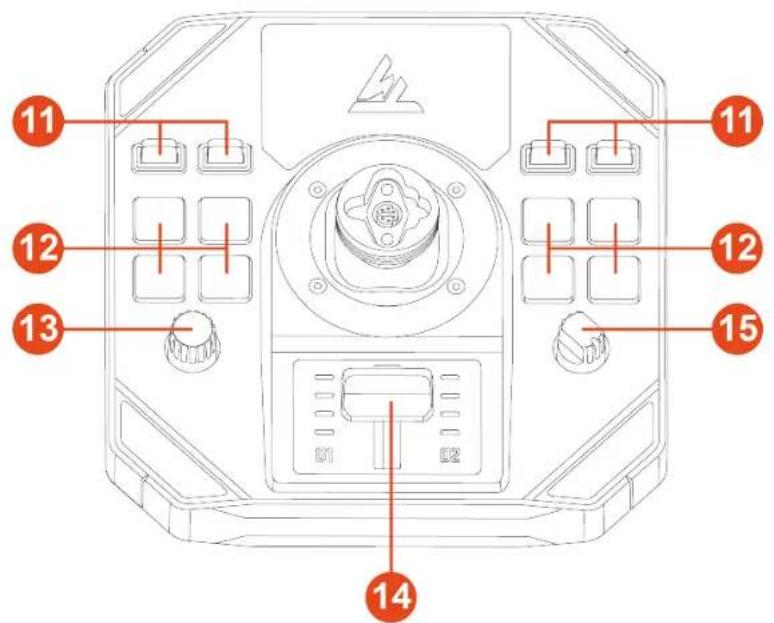

11 Prepínače (dve polohy)
12 Podsvietené akčné tlačidlá
13 Enkodér
14 Plynová páka s kontrolkami
15 Otočný prepínač (štyri polohy)

3. Informácie o použití

Dokumentácia

Pred použitím tohto produktu si ešte raz pozorne prečítajte túto dokumentáciu a uschovajte si ju pre budúce použitie.

Pri používaní joysticku Sol-R 1 Flightstick nikdy neumiestňujte prsty do priestoru medzi základňou a osou rukoväte leteckej páky.

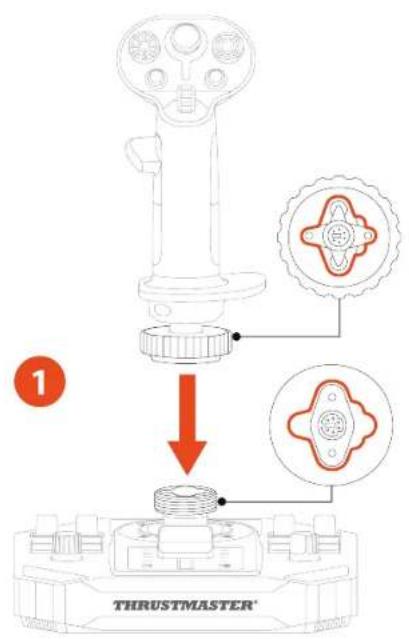

1. Umiestnite rukovät' leteckej páky na základňu. Uistite sa, že rukovät' leteckej páky je správne umiestnená, ako je znázornené na obrázku nižšie.

2. Utiahnite upínací krúžok.

Skontrolujte, či sú konektory základne a rukoväte letovej páky správne zarovnané, ako je znázornené vyššie. Nedodržanie tohto pokynu môže viest' k poškodeniu produktov.

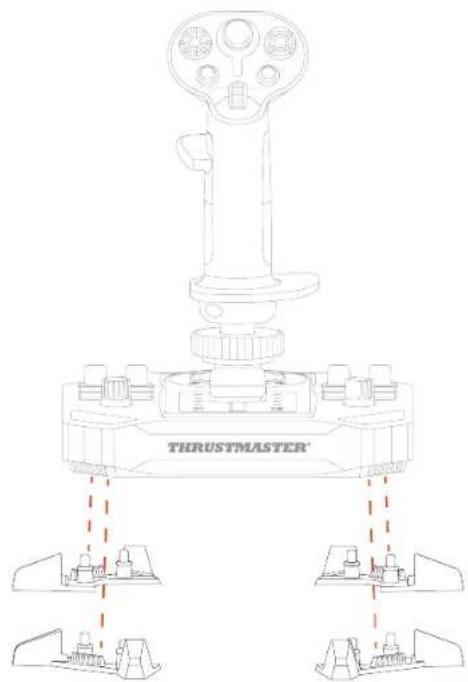

1. (Volitel'né) Pripnite stabilizačné podpery do štyroch rohov základne.

* Nie je súčastou balenia

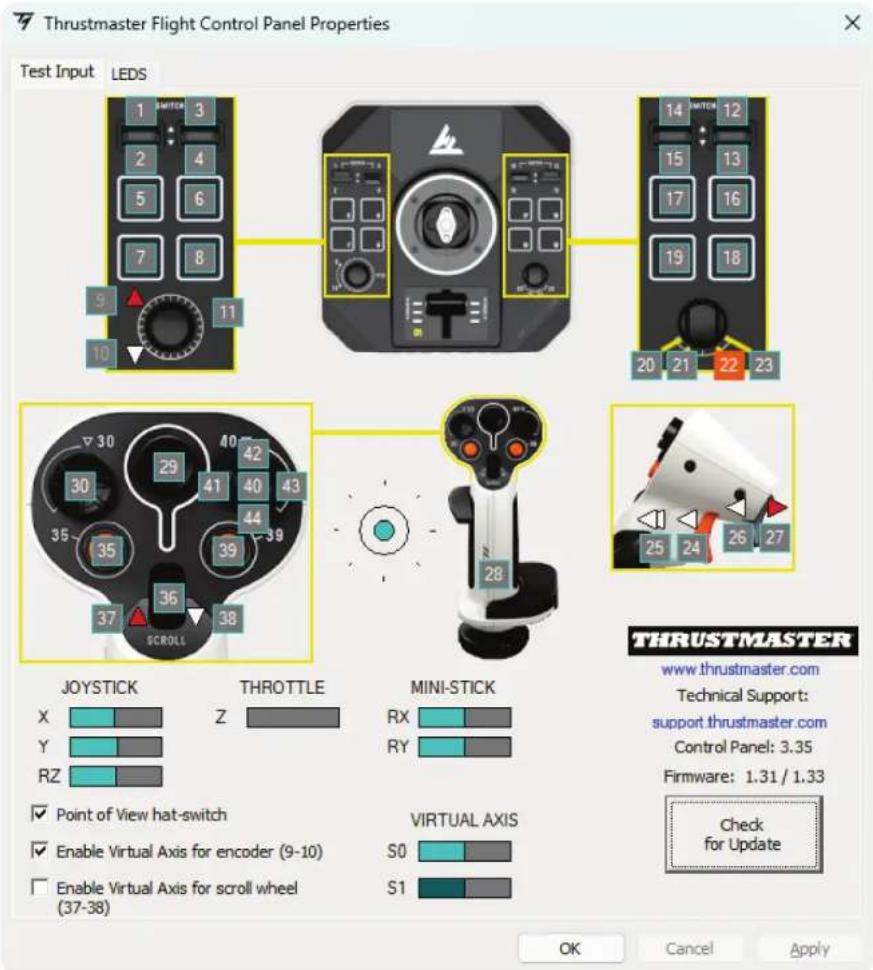

Ovládací panel

Na prístup k ovládaciemu panelu vyberte Štart, do vyhl'adávacieho panela napíšte Control Panel alebo Ovládací panel a potom kliknite na Control Panel alebo Ovládací panel (vo Windows® 10/11).

Vlastnosti, aby ste otestovali a zobrazili všetky funkcie.

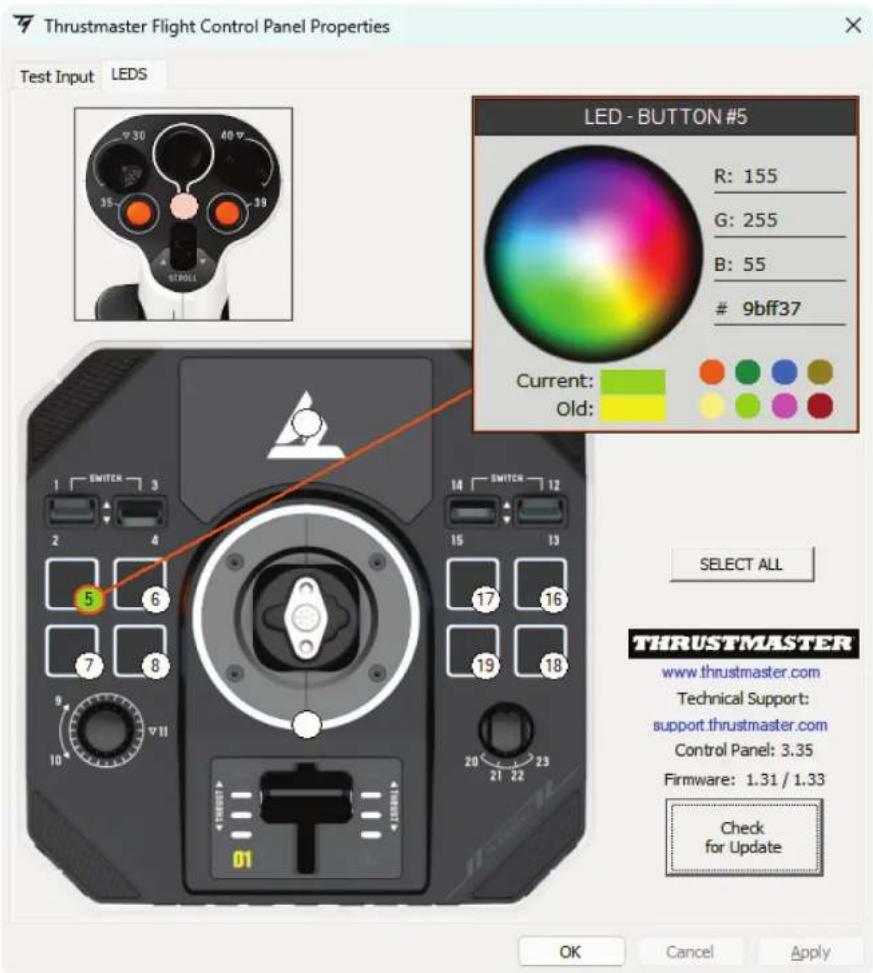

Prispôsobitel'né LED diódy

Joystick Sol-R 1 Flightstick obsahuje jedenást' LED diód,
ktoré je možné prispôsobit' pomocou ovládacieho panela.

Každej LED dióde môžete priradit' inú farbu.

1. Prejdite na ovládací panel joysticku Sol-R 1 Flightstick.
2. V dialógovom okne Herné ovládače kliknite na položku Vlastnosti.
3. Na karte LEDS diódy kliknite na jeden z farebných kruhov a vyberte diódu LED, ktorú chcete zmenit'.
4. Na zmenu farby použite farebné koliesko alebo paletu preddefinovaných farieb alebo zadajte kód farby (RGB alebo HEX).
5. Kliknutím na tlačidlo OK uložte zmenu.

Ked' je rukovät' leteckej páky Sol-R nainštalovaná na základni AVA*, oblast' mini-páčky je podsvietená a môžete zmenit' farbu.

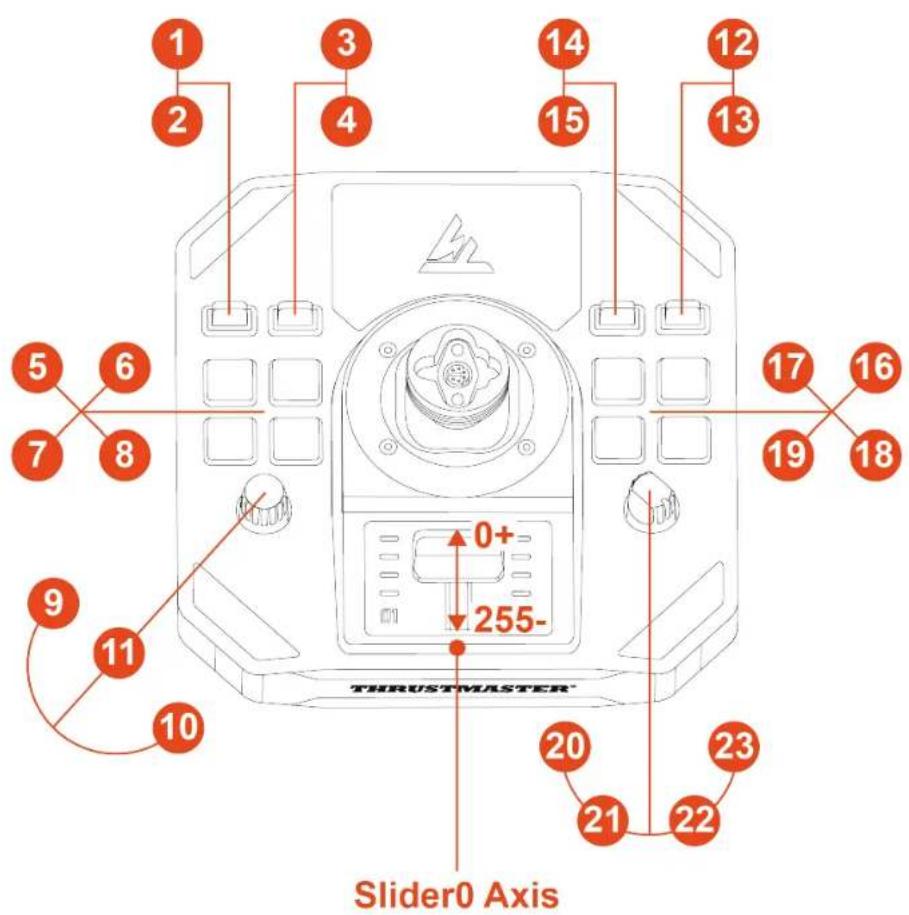

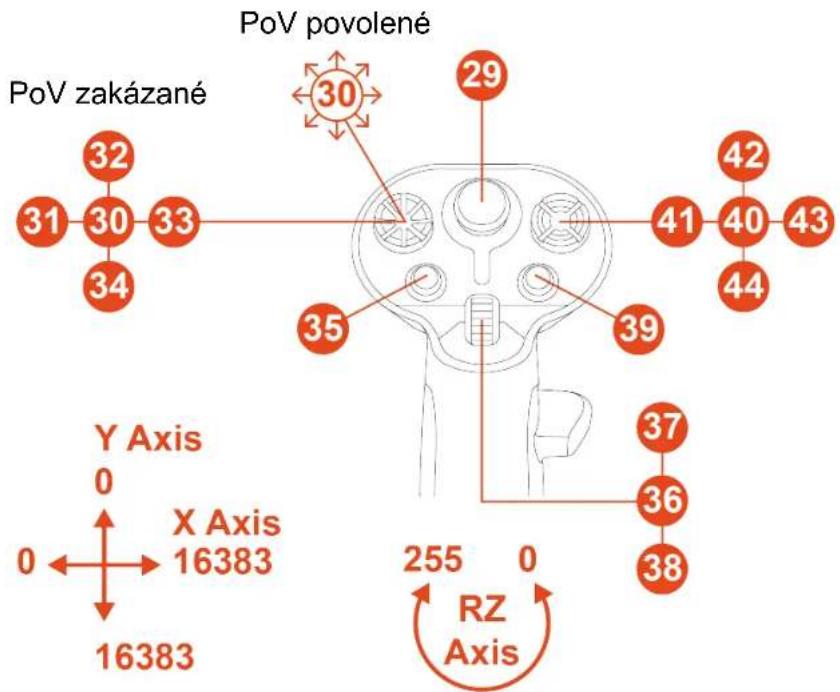

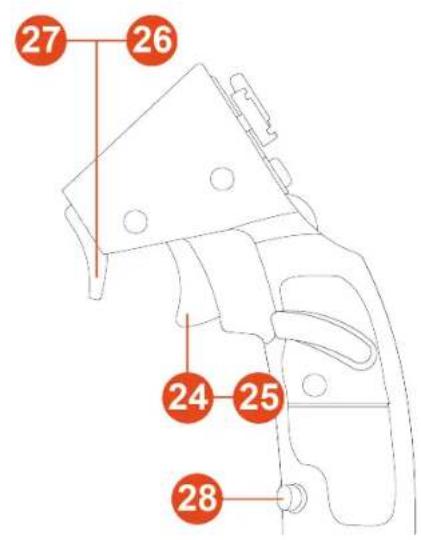

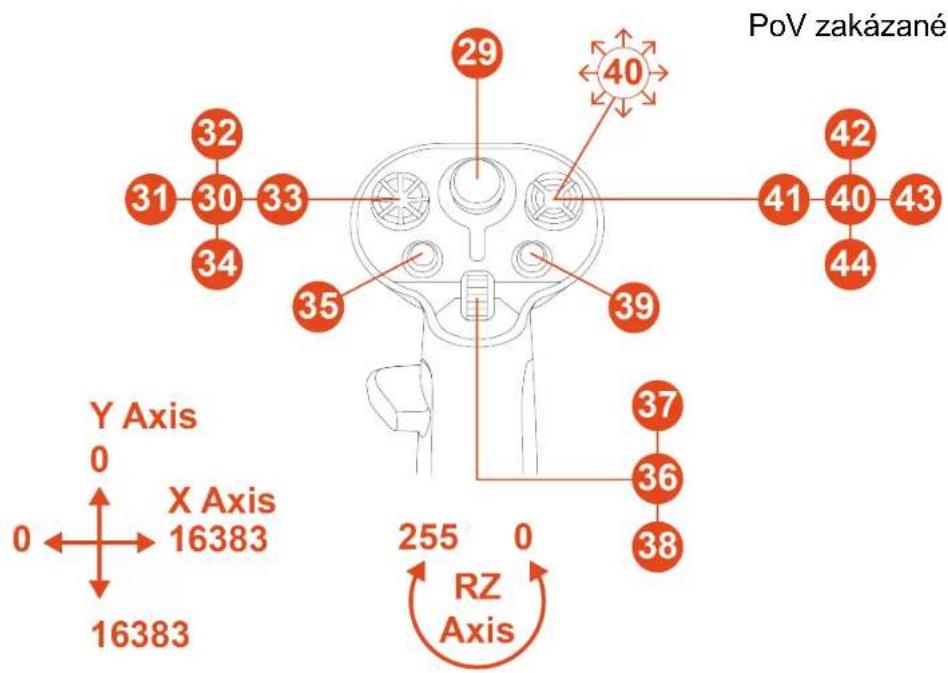

Mapovanie

Režim pre pravákov

PoV povolené

Režim pre l'avákov

6. Inštalácia na podperu

Joystick Sol R 1 Flightstick môžete nainštalovať na rôzne typy podpier pomocou skrutiek M6 (nie sú súčasťou balenia) a skrutkových závitov umiestnených na spodnej strane základne. Vo vnútri základne nesmie maximálna dížka skrutky presiahnuť 15 mm.

Pred každým použitím sa uistite, že je joystick Sol R 1 Flightstick správne pripevnený k podpere, v súlade s pokynmi špecifikovanými výrobcom.

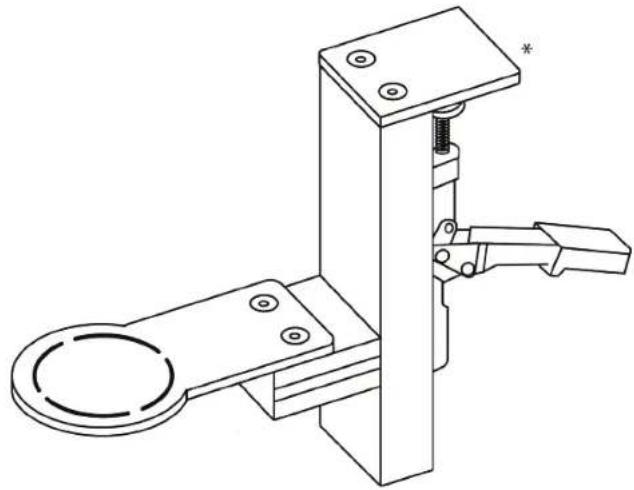

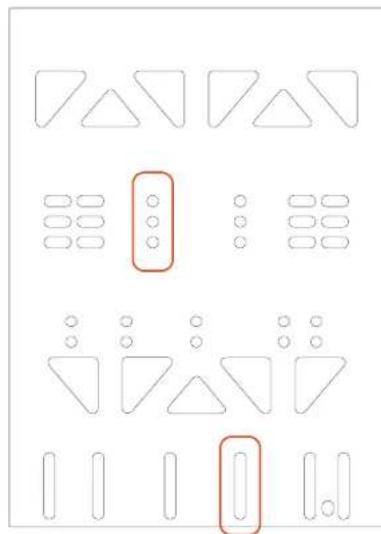

Inštalácia na TM Flying Clamp\*

Na pripevnenie joysticku Sol-R 1 Flightstick k podpere TM Flying Clamp* použite dve skrutky M6 (nie sú súčast'ou balenia).

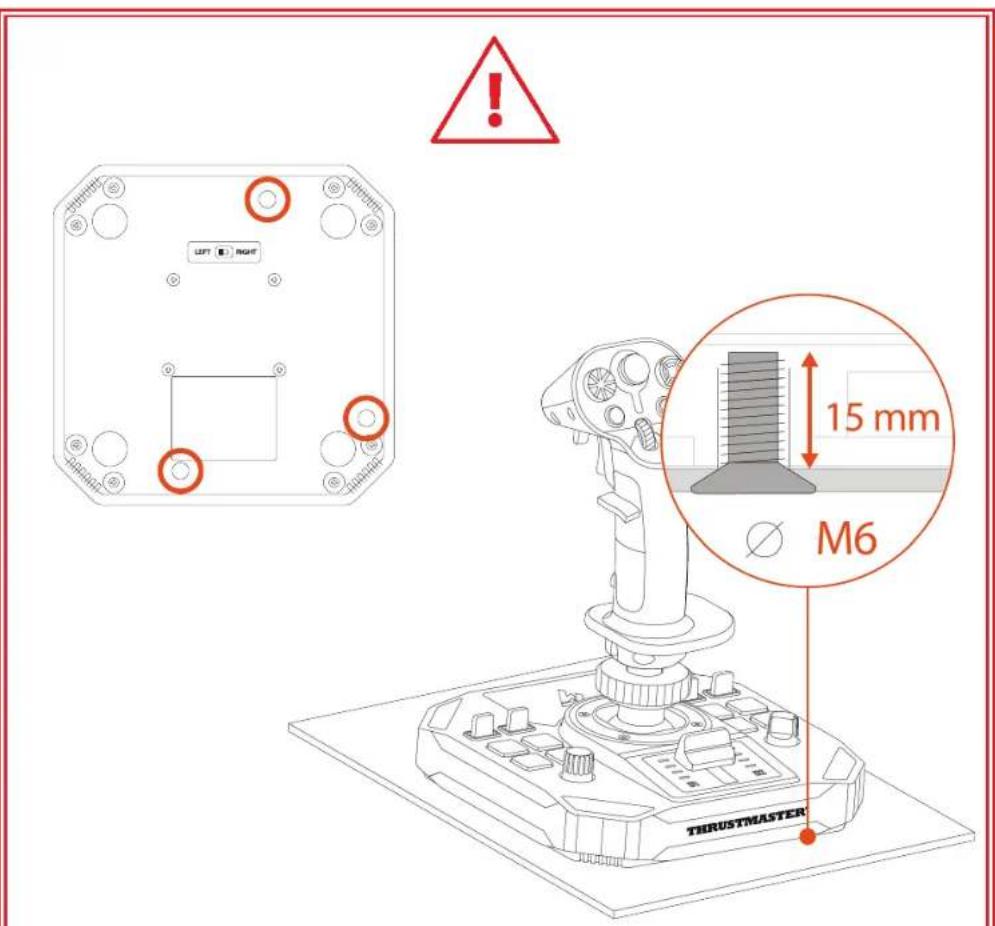

Inštalácia na kokpit\* alebo inú pevnú podperu\*

Na pripevnenie joysticku Sol-R 1 Flightstick ku kokpitu* alebo k podpere stola* použite skrutky M6 (nie sú súčast'ou balenia) a skrutkové závity umiestnené na spodnej strane základne.

Aby ste predišli poškodeniu joysticku Sol R 1 Flightstick, obrátte sa na výrobcu kokpitu alebo technickú podporu, aby ste zistili kompatibilitu kokpitu s produktmi Thrustmaster.

7. Vlastnosti

Plynová páka

Joystick Sol-R 1 Flightstick je vybavený plynovou pákou,
ktorá ul'ahčuje ovládanie t'ahu motora vašej kozmickej
lode. Kontrolky vám pomôžu byt' presnejší.

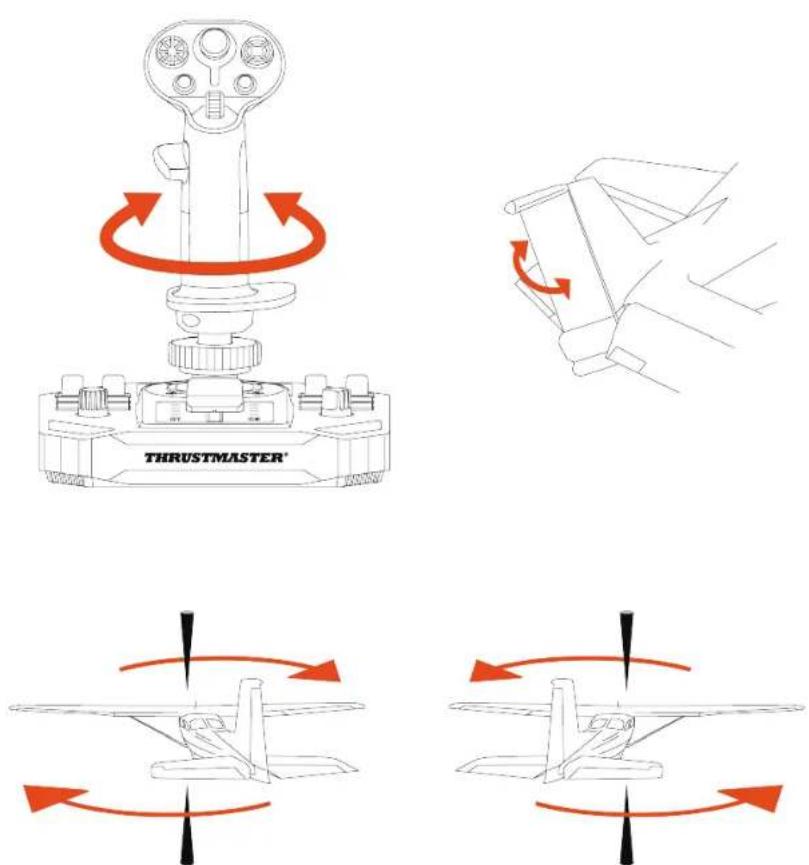

Funkcia kormidla

Joystick Sol-R 1 Flightstick je vybavený funkciou kormidla, ku ktorej je možné pristupovat' otočením rukoväte leteckej páky dol'ava alebo doprava.

V lietadle pilot manipuluje s kormidlom tak, aby otáčal lietadlo okolo jeho vertikálnej osi (lietadlo sa otáča dol'ava alebo doprava).

Túto funkciu je možné deaktivovat' uzamknutím rotácie osi Z (vybočenie).

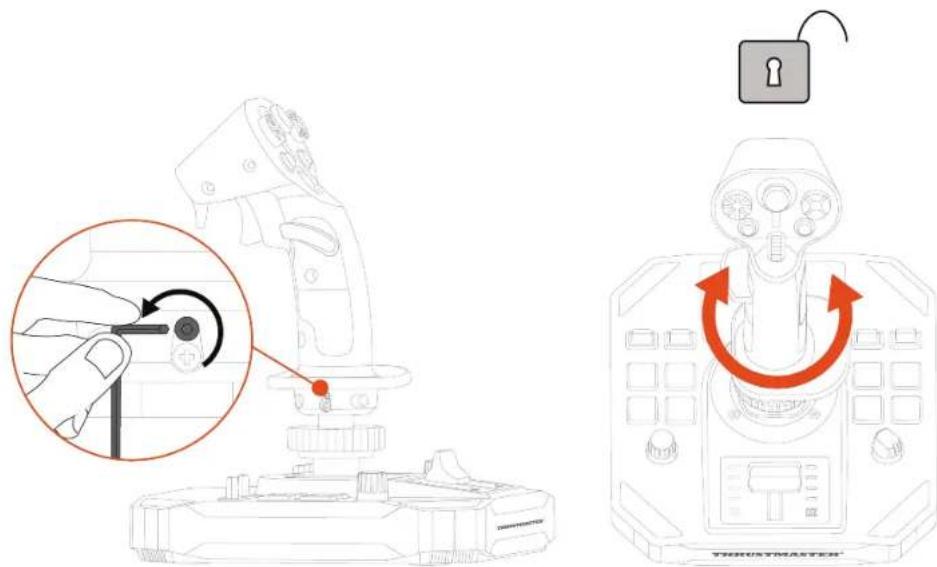

Ak chcete uzamknút' funkciu kormidla:

- Pomocou 2 mm imbusového klúča (nie je súčast'ou balenia) utiahnite šesthrannú skrutku umiestnenú pod opierkou zápästia.

Odblokovanie funkcie kormidla:

- Pomocou 2 mm imbusového klúča (nie je súčast'ou balenia) uvol'nite šest'hrannú skrutku umiestnenú pod opierkou zápästia.

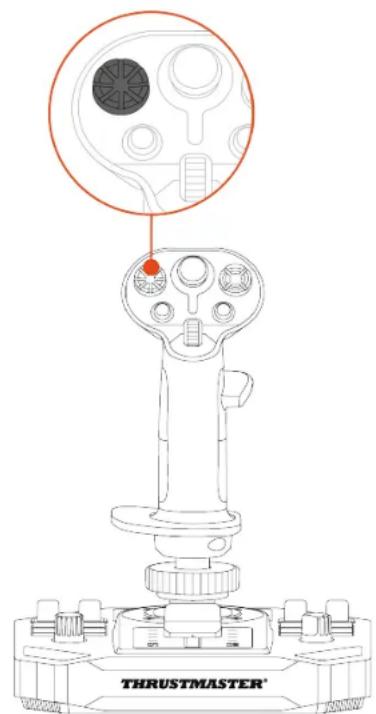

Joystick Sol-R 1 Flightstick je vybavený viacsmerovým prepínačom point of view, ktorý vám umožní sledovať, čo sa deje okolo vašej kozmickej lode (v hrách, ktoré to umožňujú).

Z ponuky konfigurácie vašej hry môžete naprogramovať rôzne pohl'ady (pohl'ad zozadu, zl'ava, sprava, vonkajšie pohl'ady) do smerov prepínača viacsmerového uhla pohl'adu.

Viacsmerový prepínač uhľa pohl’adu si môžete rezervovať aj na iné použitie (strel’ba atd’.).

Režim pre l'avákov

1. Prejdite na ovládací panel joysticku Sol-R 1 Flightstick.
2. V dialógovom okne Herné ovládače kliknite na položku Vlastnosti.
3. V záložke Test input (Testovací vstup), zrušte začiarknutie (t. j. zrušte výber) Point of view hat-switch (Prepínač zorného poľa).

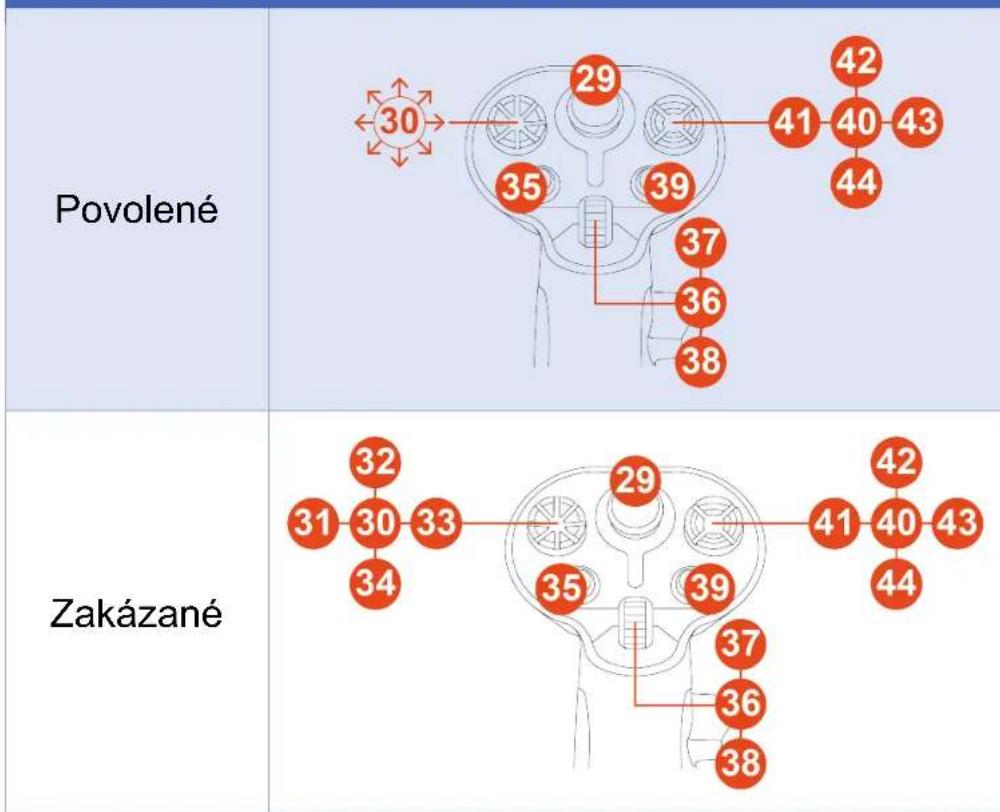

Funkcia point od view (Režim pre pravákov)

Povolené
Zakázané

Funkcia point od view (Režim pre l'avákov)

8. Konfigurácia rukoväte leteckej páky

Režim pre pravákov alebo Režim pre l'avákov

Joystick Sol-R 1 Flightstick je obojručný, aby sa dokonale prispôsobil všetkým hráčom (či už pravákom alebo l'avákom).

Pred pripojením joysticku k počítaču vykonajte postup na prepnutie z Režimu pre pravákov do Bžimu pre l'avákov (alebo naopak).

Ak chcete nastavit' joystick do Režimu pre l'avákov:

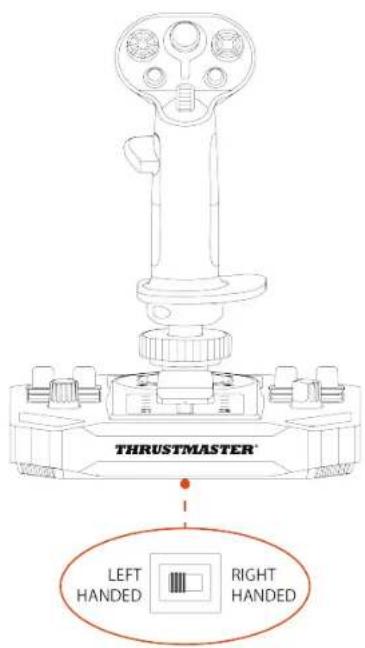

1. Nastavte prepínač umiestnený na spodnej strane základne joysticku do polohy LEFT HANDED (pre l'avákov).

Joystick je rozoznaný pod názvom Sol-R [L] Flightstick.

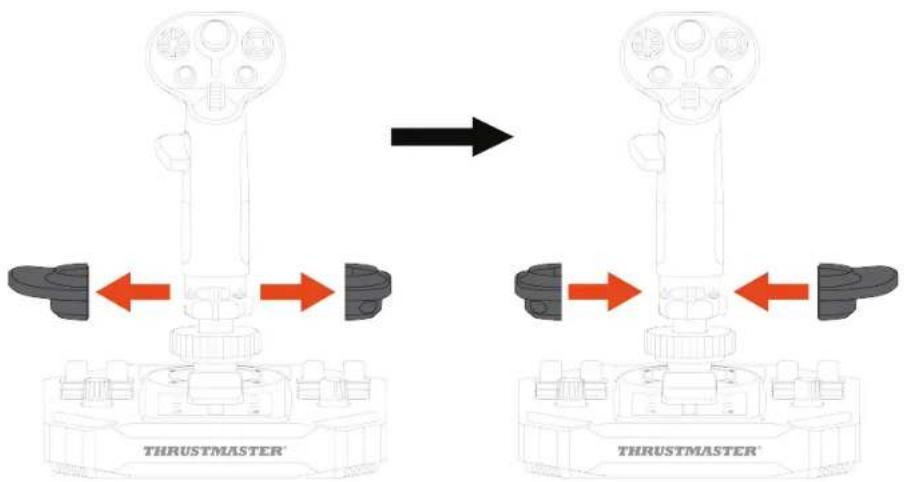

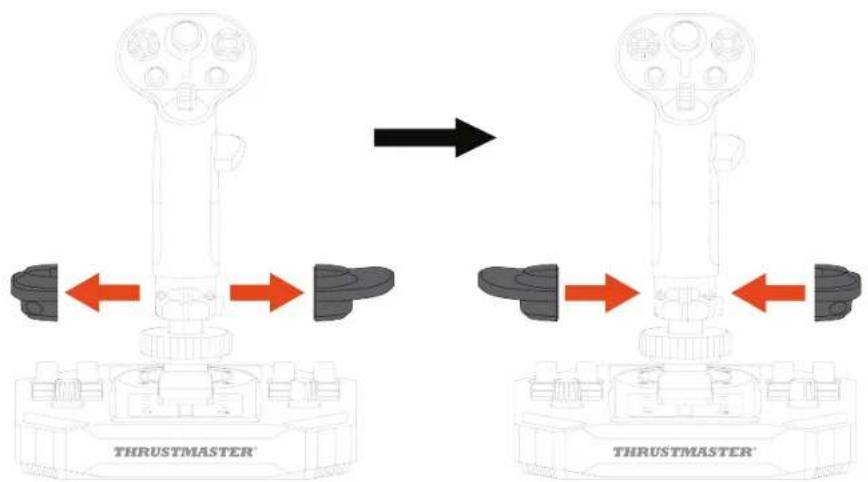

1. Odskrutkujte pravú opierku palca (A1).

1. Odstráňte obe časti pravej opierky palca (A1 a A2).

1. Umiestnite obe časti l'avej opierky palca (B1 a B2) na rukovät' leteckej páky.

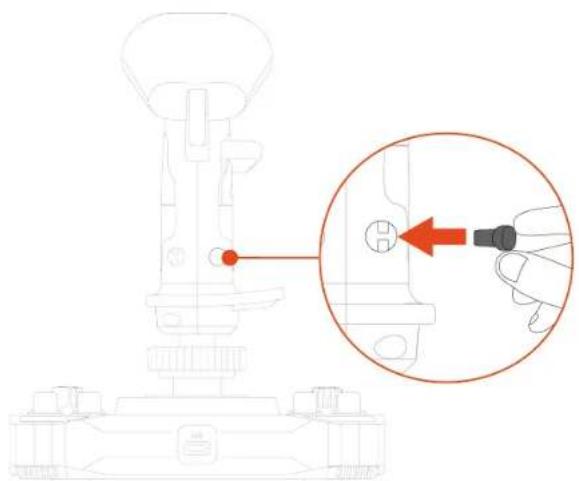

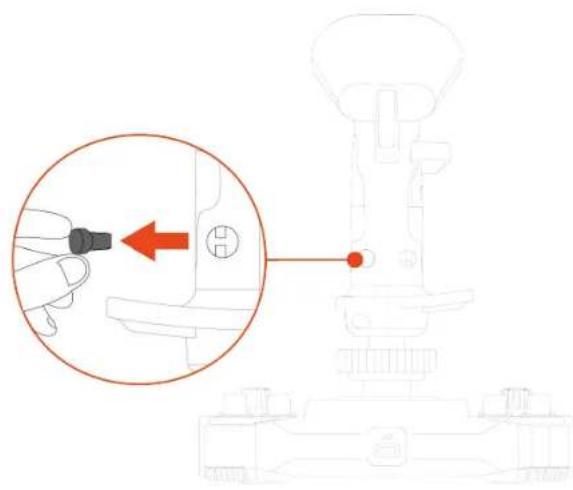

1. Odstráňte odnímateľné tlačidlo (C1 alebo C2) umiestnené na zadnej strane rukoväte leteckej páky.

1. Vložte odnímatel'né tlačidlo, ktoré uprednostňujete (C1 alebo C2) pod opierku palca B2.

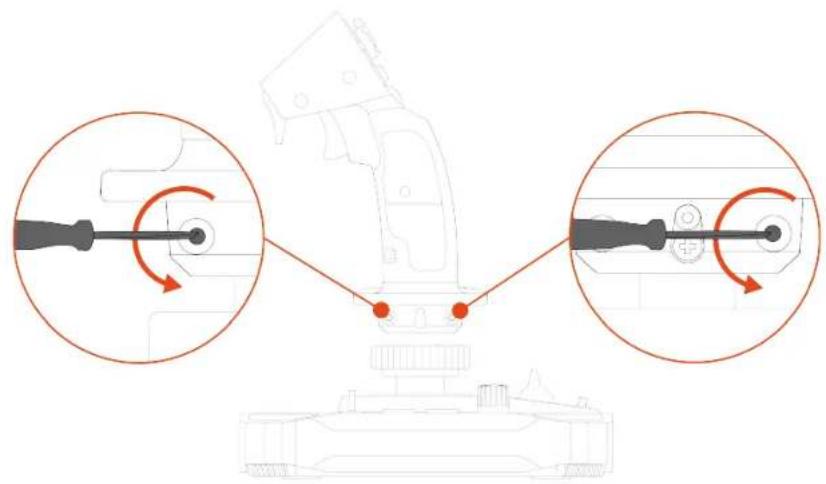

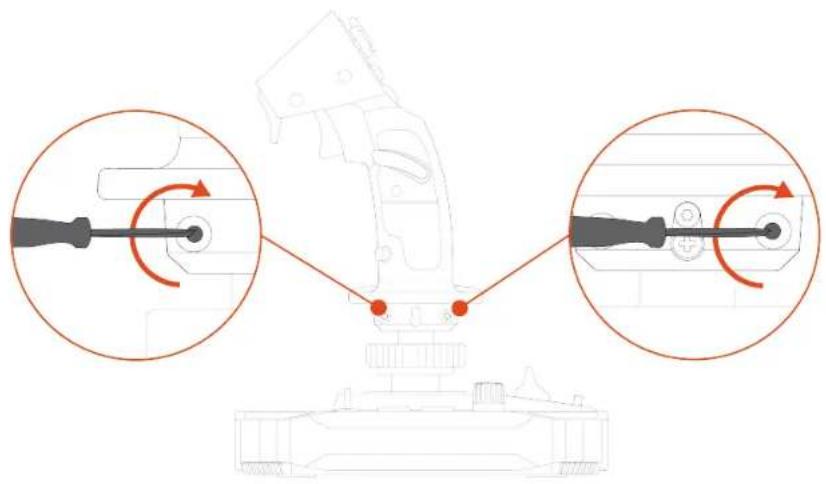

1. Odskrutkujte dve skrutky, ktoré držia opierku zápästia na mieste.

1. Odstráňte dve časti opierky zápästia a potom ich premiestnite na držadlo leteckej páky obrátením častí.

1. Zaskrutkujte dve skrutky, ktoré držia opierku zápästia na mieste.

1. Nastavte prepínač umiestnený na spodnej strane základne joysticku do polohy RIGHT HANDED (pre pravákov).

Joystick je rozpoznaný pod názvom Sol-R [R] Flightstick.

1. Odskrutkujte l'avú opierku palca (B1).

1. Umiestnite obe časti pravej opierky palca (A1 a A2) na rukováť leteckej páky.

1. Odstráňte odnímateľné tlačidlo (C1 alebo C2) umiestnené na zadnej strane rukoväte leteckej páky.

1. Vložte odnímatel'né tlačidlo, ktoré uprednostňujete (C1 alebo C2) pod opierku palca A1.

1. Odskrutkujte dve skrutky, ktoré držia opierku zápästia na mieste.

1. Odstráňte dve časti opierky zápästia a potom ich premiestnite na držadlo leteckej páky obrátením častí.

1. Zaskrutkujte dve skrutky, ktoré držia opierku zápästia na mieste.

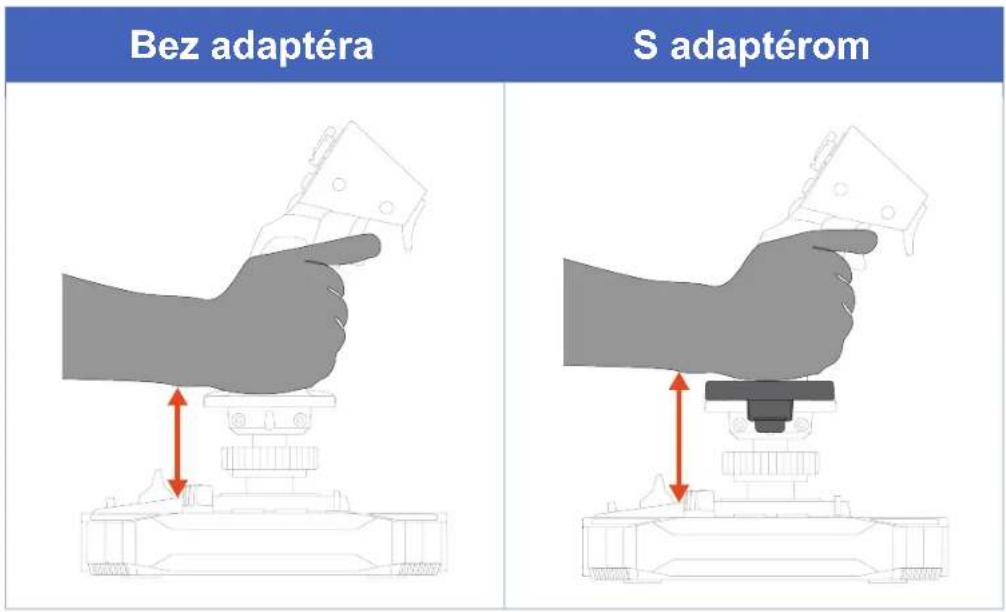

Joystick Sol-R 1 Flightstick je vybavený výškovým adaptérom na zdvihnutie ruky, ked' držíte leteckú páku, pre väčšie pohodlie.

Ak chcete nainštalovať výškový adaptér, pripevnite ho k opierke zápästia.

9. Kompatibilita

Uistite sa, že používate iba autorizované príslušenstvo. Použitie neautorizovaného príslušenstva môže spôsobit' poškodenie produktu a stratu záruky.

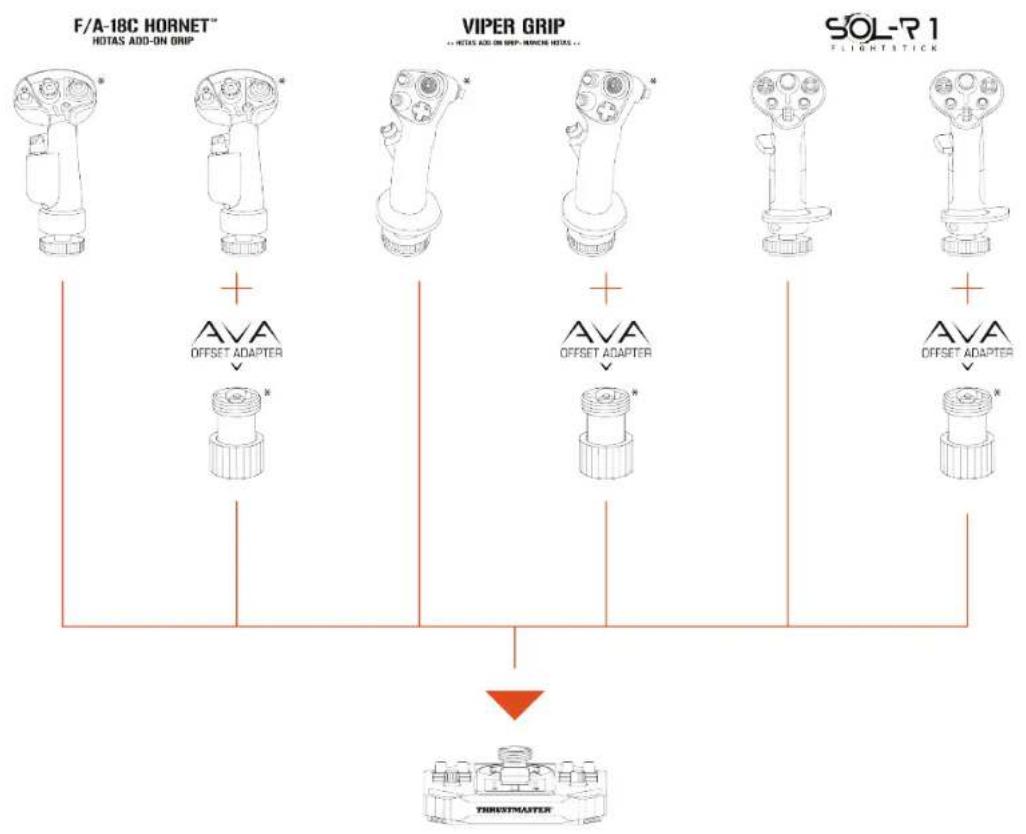

Letecké páky

Základňa Sol-R je kompatibilná s nasledujúcimi pákami a príslušenstvom pre letecké páky:

• Letecká páka F/A-18C Hornet™ HOTAS Add-On Grip*;
• Letecká páka Viper Grip - HOTAS Add-On Grip* (predtým F16-C Viper HOTAS Add-On Grip);
• Adaptér AVA Offset Adapter*;
• Budúce letecké páky Thrustmaster*.

*Predávané samostatne

Základňa

* Predávané samostatne

Kormidlá

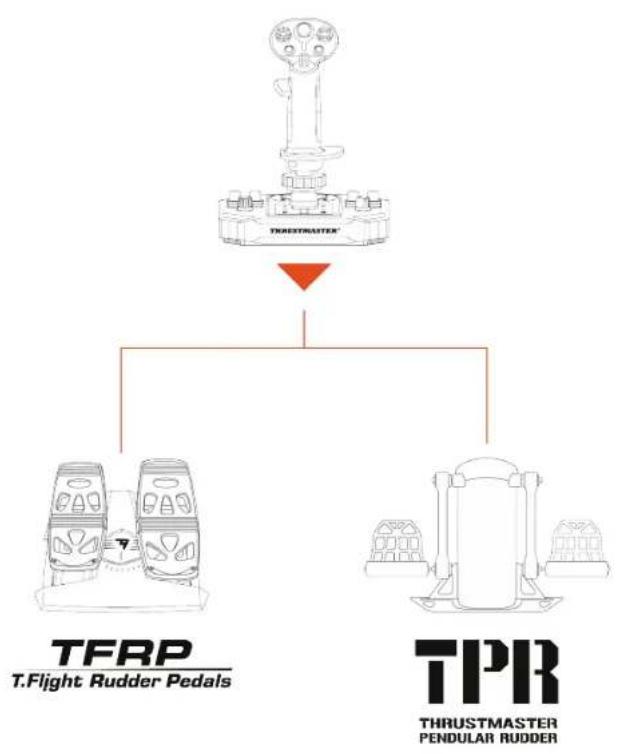

Joystick Sol R 1 Flightstick je kompatibilný s nasledujúcimi systémami pedálov kormidla:

- TFRP T.Flight Rudder Pedals*;

- TPR: Thrustmaster Pendular Rudder*.

- TFRP a TPR musia byt' pripojené k počítaču cez USB.

- TFRP a TPR sú kompatibilné vo všetkých hrách, ktoré podporujú multi-USB a kormidlá.

* Predávané samostatne

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) je inovatívny, vysokovýkonný softvérový balík, ktorý umožňuje vylepšenia väčšiny Thrustmaster leteckých ovládačov a zdiel'anie profilov s komunitou Thrustmaster.

Inštalácia

1. Navštívte: https://support.thrustmaster.com/product/sol-r-1-flightstick.

2. V časti Software (Softvér) si stiahnite a nainštalujte pokročilý programovací softvér T.A.R.G.E.T..

Hlavné vlastnosti

– Rôzne možné konfigurácie osí.
- K dispozícii je viacero úrovní programovania: Basic, Advanced a Script.
- Použitie princípu Drag and Drop.
- Schopnost' zlúčit' joystick Sol R 1 Flightstick s d'alším príslušenstvom na simuláciu letu Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, rad TCA*, rad VIPER*, rad AVA* - všetky sú tiež kompatibilné s T.A.R.G.E.T), čo umožňuje ich rozpoznanie ako jedno USB zariadenie
- Prístup k pokročilým profilom vytvoreným komunitou Thrustmaster.

Máte otázky týkajúce sa joysticku Sol R 1 Flightstick alebo máte technické problémy? Ak áno, navštívte webovú stránku technickej podpory Thrustmaster:

1. Môj joystick nefunguje správne alebo sa zdá byt' nesprávne nakalibrovaný

2. Nemôžem nakonfigurovat' svoj joystick

• Vstúpte do ponuky hry a vyberte Možnosti > Ovládač > Gamepad alebo Joystick. Potom vyberte najvhodnejšiu konfiguráciu alebo úplne prekonfigurujte možnosti joysticku.
• ďalšie informácie nájdete v používatel'skej príručke vašej hry alebo v online pomoci

3. Môj joystick je príliš citlivý alebo nedostatočne citlivý

• Sol R 1 Flightstick sa automaticky samokalibruje po niekol'kých pohyboch na rôznych osiach.
• Vstúpte do ponuky hry a vyberte Možnosti > Ovládač > Gamepad alebo Joystick. Potom upravte citlivost' joysticku a mítve zóny, ak sú tieto možnosti k dispozícii.

4. Môj joystick nefunguje

- Aby joystick Sol R 1 Flightstick správne fungoval s videohrami, musíte aktualizovat' jeho firmvér.

Ak chcete vykonat' aktualizáciu firmvéru, navštívte https://support.thrustmaster.com/product/sol-r-1-flightstick.

Vyberte položku Drivers (Ovládače) a postupujte podl'a pokynov vrátane postupu st'ahovania a inštalácie.
