HASZNÁLATI ÚTMUTATÓ J5 Pro NILOX

Olvassa el és kövesse a felhasználói kézikönyv összes utasítását, mielőtt használja ezt a terméket. Győződjön meg arról, hogy megérti és követi a biztonsági utasításokat és figyelmeztetéseket, hogy csökkentse a sérülés kockázatát. A felhasználó felelős minden következményért, amely a pedálsegéd kerékpár helytelen használatából ered. Ütközések, esések és az irányítás elvesztése károsíthatják a felhasználó körüli személyeket és tárgyakat. Minden esetben előre jelezze a pályát és a sebességet, tiszteletben tartva a közlekedési szabályokat és a legsebezhetőbb közlekedőket. A felhasználó felelős minden következményért, amely a termék helytelen használatából ered. A pedálsegéd kerékpár tulajdonosának ellenőriznie kell és be kell tartania a helyi törvényeket a termék használatával kapcsolatban, beleértve a sisak használatát, sebességkorlátozásokat és a járható területeket. A forgalmazó és az eladó nem felelős semmilyen tárgyakban és/vagy személyekben okozott kárért, amely a termék helytelen használatából ered. A sisak használatának kötelezettsége a helyi törvények hatálya alá tartozik. Ez a termék nem játék. Nem alkalmas 14 év alatti gyermekek számára (ellenőrizze a helyi törvényeket). Javasolt a felnőtt felügyelete 18 év alatti felhasználók számára. Ez a jármű nem szállíthat több mint egy személyt egyszerre. Ez a termék nem alkalmas olyan személyek (beleértve a gyermekeket) számára, akik csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkeznek, vagy akiknek nincs tapasztalatuk és ismeretük a termékről, amíg egy felelős személy nem oktatja őket a biztonságuk érdekében. Mindig ellenőrizze a kerekek és az akkumulátor állapotát, mielőtt használja a terméket. Tartsa az akkumulátort gyermekektől távol.

A tisztítást és karbantartást nem szabad gyermekekre bízni megfelelő felügyelet nélkül. Tartsa a csomagolás műanyagját gyermekektől távol, hogy elkerülje a fulladást. A gyermekek nem játszhatnak ezzel a termékkel. A felhasználó által végzett tisztítást és karbantartást nem szabad gyermekekre bízni megfelelő felügyelet nélkül. Kapcsolja ki a terméket és húzza ki a készüléket az elektromos hálózatból, mielőtt karbantartást végezne vagy eltávolítaná az akkumulátort. Távolítsa el az akkumulátort a járműből, mielőtt leselejtezi. A terméket ki kell kapcsolni és le kell választani az elektromos hálózatról, mielőtt eltávolítaná az akkumulátort. Az akkumulátort a helyi törvényeknek megfelelően kell ártalmatlanítani. Olvassa el figyelmesen a használati utasítást, mielőtt használja. Órizze meg későbbi használatra. Tegye a kézikönyvet biztonságos helyre, és adja át esetleges új tulajdonosoknak. A felhasználó felelős minden következményért, amely a termék helytelen használatából ered. Aki nem tartja be a használati utasítást, kockáztatja, hogy nem tudja irányítani a terméket, és kockáztatja az esést, amely súlyos következményekkel járhat. A forgalmazó és az eladó nem felelős semmilyen tárgyakban és/vagy személyekben okozott kárért, amely a termék helytelen használatából ered. A terméket egy személy szállítására tervezték egyszerre. Használja a terméket csak jó állapotban. A termék használata közben az irányítás elvesztése súlyos következményekkel járhat a felhasználóra és más személyekre. Töltse fel teljesen az akkumulátort, mielőtt használja a terméket. A pedálsegéd kerékpár tulajdonosának ellenőriznie kell és be kell tartania a helyi törvényeket a termék használatával kapcsolatban, beleértve a sisak használatát, sebességkorlátozásokat és a járható területeket (ellenőrizze a hatályos törvényeket). Kövesse a kézikönyv utasításait, hogy elkerülje a technikai problémákat. Az akkumulátor a termék szíve. Az akkumulátort nem szabad teljesen lemeríteni, és minden használat előtt teljesen fel kell tölteni.

NILOX PEDÁLSEGÉD KERÉKPÁR

Tisztelt Ügyfél, köszönjük, hogy a „NILOX” pedálsegéd elektromos kerékpárt választotta, amelyet teljes egészében Olaszországban terveztek és szereltek össze az EN15194:2018 nemzetközi minőségi szabványnak megfelelően, és megfelel a 2006/42/EK; 2014/30/EU; 2011/65/EU irányelveknek. A pedálsegéd kerékpárok (Electrically Power Assisted Cycle, továbbiakban „EPAC”) mentesülnek a 2013/168/EU európai irányelv alól, amely a két- és háromkerekű motoros járművek jóváhagyására vonatkozik, és megfelelnek a közúti közlekedési törvény 50. cikkében előírt követelményeknek. Ez a meghatározás kizárja annak lehetőségét, hogy az elektromos motor függetlenül a pedálozástól működjön, általában kizárva az aktivátorral történő mozgás lehetőségét. Az olasz és európai szabályozások által az EPAC számára előírt funkcionális jellemzők a következők.

• az elektromos motor segítségét csak akkor kell biztosítani, amikor a kerékpáros a jármű előrehaladási irányába pedálozik.
• a segítség megszűnik, amint a kerékpáros abbahagyja a pedálozást az előrehaladási irányba.
• a biztonsági előírások szerint a motor segítsége megszűnik a fékek működtetésével.
• a segítség fokozatosan csökken, és végül megszűnik, amikor a jármű eléri a 25 km/h maximális sebességet.

CSOMAGOLÁS

Óvatosan nyissa ki a csomagolást, hogy ne sértse meg a kerékpárt, és távolítsa el a védőelemeket. A dobozban műanyag zacskóban találja a pedálokat és az akkumulátortöltőt a csatlakozókábellel. Mielőtt kidobná a csomagolást, győződjön meg arról, hogy teljesen üres, és hogy a kerékpár minden része jelen van. Javasolt a teljes csomagolás megőrzése rövid ideig. Helyesen ártalmatlanítsa a csomagolást a megfelelő szelektív hulladékgyűjtő központokban. A kerékpárhoz KÉT kulcs tartozik az akkumulátor eltávolításához. A kulcsok az akkumulátor kinyitására és eltávolítására, valamint a kerékpár bekapcsolására szolgálnak (lásd a megfelelő bekezdést). Javasolt egy kulcsot magánál tartani a kerékpár használata közben, a másikat pedig biztonságos helyen tárolni.

MÜSZAKI JELLEMZÖK

• Acél váz, rugós villa
• Pedálsegéd elektromos motorral
  • Motor: hátsó 36V*250W
• Akkumulátor: 36V *10Ah (360Wh) lítium
• Névleges sebesség: kb. 25 km/h
  • Hatótávolság: akár 65 km
• Akkumulátortöltő: 100V-240V
• Töltési idő: 6,5 óra
• Akkumulátor töltési ciklusok: kb. 700
• Akkumulátor ház: biztonsági zárral eltávolítható
• Maximális teherbírás: 100 kg
  • Váltó: Shimano 6 sebesség.

HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV

Fokozatosan ismerkedjen meg a kerékpárjával, annak felszerelésével és biztonsági berendezéseivel, és gyakoroljon, amíg biztos nem lesz abban, hogy helyesen tudja használni.

Ismerje meg jól a kerékpárja jellemzőit, és tartsa be a közös szabályokat és józan észt, hogy biztonságban érezze magát a használat során. Ne adja kölcsön a járművet olyan személynek, aki nem tudja kezelni. A járművet nem szabad kiskorúaknak használni. Pedálozzon óvatosan; figyeljen más kerékpárosokra és figyelmetlen autósokra. Pedálozzon anélkül, hogy túllépné fizikai határait. Mindig viseljen védősisakot. Rendszeresen ellenőrizze a kerékpárja mechanikáját. Javasolt az akkumulátor feltöltése minden használat után. Ha nem töltik fel, az akkumulátor károsodhat. Ha a kerékpárt hosszú ideig nem használják, töltse fel az akkumulátort legalább havonta egyszer. Mielőtt használja a pedálsegéd kerékpárt, győződjön meg arról, hogy teljes biztonságban működik. A csavarok, anyák, rögzítők és minden mechanikai alkatrész zárva van, és nem kopott és/vagy sérült. A vezetési pozíció

kényelmes, szánjon időt a nyereg és a kormány magasságának beállítására, hogy biztosítsa a helyes vezetési pozíciót. A fékek hatékonyan működnek. A gumik megfelelő nyomásra vannak fújva. A pedálok megfelelően vannak rögzítve a hajtókarokhoz. A kerékpárját aszfaltozott és nem aszfaltozott úton való használatra tervezték; nem alkalmas terepre. Minden esetben az extrém használat veszélyes lehet, és kizárólag a felhasználó felelőssége, ha balesetek és sérülések történnek vele vagy harmadik személyekkel ilyen esetekben. A gyártó nem vállal felelősséget az ilyen termékhasználatért. A kerékpárját egy személy szállítására tervezték egyszerre, és körülbelül 100 kg össztömeg tolerálására. A gyártó nem vállal felelősséget a kerékpár egyidejű használatából több személy által, túlterhelésből vagy nem megfelelően rögzített csomagokból eredő balesetekért. Hátsó kocsik és/vagy pótkocsik használata tilos. Rendszeresen ellenőriztesse a pedálsegéd kerékpárt, hogy biztosítsa a megfelelő működést. A felhasználó felelőssége, hogy megbizonyosodjon arról, hogy minden alkatrész biztosítja a kerékpár megfelelő működését. Fontos, hogy a fékrendszert mindig hatékonyan és tisztán tartsa a közúti használat során felhalmozódott szennyeződésektől. Felhívjuk a figyelmet arra, hogy a felhasználó személyes kockázatot vállal sérülések, károk és/vagy veszteségek esetén, ha megsérti a fent említett feltételeket, és a garancia automatikusan érvényét veszti. Az EPAC tervezett használatától eltérő használat, valamint minden beavatkozás, amely módosítja az EPAC működését, a leírtak szerint, jogilag büntethető és szankcionálható, és kockázatot jelenthet károkra vagy sérülésekre. Semmilyen esetben nem vonható felelősségre a gyártó az EPAC nem megfelelő használatából eredő balesetekért vagy károkért, vagy az EPAC-on végzett módosítások vagy beavatkozások következtében.

KÖZLEKEDÉSI SZABÁLYOK

Ellenőrizze, hogy az akkumulátor jól rögzítve van-e a helyén, és a mellékelt kulccsal lezárva van-e. Ellenőrizze, hogy a fékek megfelelően működnek-e. Ellenőrizze, hogy a világító berendezések megfelelően működnek-e. Törvény szerint a kerékpár sebessége az elektromos motor segítségével nem haladhatja meg a 25 km/h-t. Átkelés esetén ellenőrizze, hogy a vízszint nem éri el az elektromos motor magasságát. Ne pedálozzon fékezés közben. Kerülje a folyamatos fékezést és újraindítást, hogy meghosszabbítsa az akkumulátor élettartamát. Pedálozzon biztonságosan. Mindig viseljen az (EU) 2016/425 szabályozásnak megfelelő kerékpáros sisakot. Figyeljen a közlekedési szabályokra. Fokozatosan növelje a pedálsegéd sebességét. Tartsa aktívan a pedálsegédet emelkedőn vagy földutakon, hogy meghosszabbítsa az akkumulátor élettartamát és a motor hatékonyságát. Figyeljen a gumiabroncsok nyomására és a közlekedésre nedves, csúszós, piszkos és minden esetben alacsony tapadású utakon; ha ilyen esetekbe kerül, közlekedjen lassan vagy tolja a kerékpárt. A maximális teherbírás (beleértve a felhasználót) 100 kg, ne lépje túl a teherbírást. A pedálsegéd kerékpár használatának végén kapcsolja ki az összes kapcsolót (először kapcsolja ki a kijelzőt, majd az akkumulátort). Ne hagyja a kerékpárt nedvességnek, esőnek vagy túlzott hönek kitéve. Soha ne mossa a kerékpárt folyamatos vízsugárral. Ne takarja le a kerékpárt műanyag borítással.

FIGYELMEZTETÉS

A kerékpár elektromos motorja elvileg áramgenerátorként is működik. Javasoljuk, hogy tartsa szem előtt a fentieket, és lejtőn történő kerékpár használat esetén, ha a lejtés meredek, lassítsa a sebességet, tartsa fékezve a kerékpárt. A vezető biztonsága mellett elkerülhető a magas feszültség kialakulása, amely képes elégetni az elektromos vezérlőegységet.

AZ ELEKTROMOS RÁSEGÍTÉSÜ KERÉKPÁR MÜKÖDÉSE

Ez egy ELEKTROMOS RÁSEGÍTÉSÜ KERÉKPÁR. Ez azt jelenti, hogy bár elektromos motorral van felszerelve, a működéshez szükséges, hogy a felhasználó pedálozzon, mint egy normal kerékpáron. Az elektromos motor segíti a pedálozást, kevésbé fárasztóvá téve azt és növelve a sebességet. A kerékpár motor rásegítés nélkül is használható. Az elektromos rásegítésü kerékpárral elérhető maximális sebesség 25 km/h. Az elektromos rásegítés aktiválásához be kell kapcsolni a kerékpárt az akkumulátoron található kapcsolóval, majd megnyomni az ON/OFF gombot a kijelzőn; a kijelzőn lévő fényjelzők világítani fognak, jelezve, hogy az akkumulátor feltöltve van és a kerékpár használatra kész. Ahogy használja a kerékpárt és az akkumulátor töltöttsége csökken, a fények egyenként kialszanak. A pedálozás megkezdésével aktiválódik a vezérlőegység, amely lehetővé teszi a motor beavatkozását a pedálozásba. A mellékelt 6 sebességes Shimano váltó lehetővé teszi a pedálozási arány további beállítását az igények szerint. A pedálozási rásegítés megszakad fékezéskor vagy ha abbahagyja a pedálozást (például lejtön). Az újraaktiváláshoz elegendő újra pedálozni. Fékezés közben kérjük, ne

pedálozzon. Az említett hatótáv normál városi és/vagy falusi kerékpárhasználatra vonatkozik. Meredek emelkedők és/vagy nehéz tárgyak szállítása esetén a hatótáv jelentősen csökkenhet. Mivel, ahogy már említettük, ez egy kerékpár, nem tervezett gyorsító hozzáadása. A felhasználó esetleges döntése a gyorsító bevezetéséről azonnal érvényteleníti a kerékpár garanciáját, és megszünteti a kerékpár jellegét. Amikor elektromos rásegítésű kerékpárt vezet, a sebessége jelentősen magasabb, mint egy „normál kerékpáré”. Legyen fokozottan figyelmes és vegye figyelembe a megfelelő féktávolságokat.

A KERÉKPÁR

A kerékpár nyitott állapotban van szállítva, a nyereg felszerelve és a kormány elfordítva. A pedálokat fel kell szerelni. Az akkumulátor nincs csatlakoztatva. A helyes behelyezéshez és csatlakoztatáshoz lásd a „pozicionálás” bekezdést. Távolítsa el a védőelemeket, majd igazítsa és állítsa be a kormányt. A kormány beállításához használjon hatszögkulcsot: oldja ki az expander-t a kormányoszlopban. Állítsa be a kormányt a kívánt magasságra és irányba. Rögzítse az oszlopot az expander visszacsavarásával. Az oszlopon lévő STOP vonal nem lehet látható.

A PEDÁLOK FELSZERELÉSE

Csavarja be a pedálokat a hajtókarokba: a JOBB pedál tengelyén egy „R” betű található; ezt a pedált ÓRAJÁRÁSIRÁNYBA csavarja be a JOBB hajtókarba (lánc oldal). A BAL pedál tengelyén egy „L” betű található; ezt a pedált ELLENÓRAJÁRÁSIRÁNYBA csavarja be a BAL hajtókarba. Kezdetben kézzel csavarja be a pedálokat, majd húzza meg a kulccsal, amíg nem erőltetve eléri a végállást. FIGYELEM: kövesse szigorúan az utasításokat, hogy elkerülje a pedál és/vagy hajtókar menetének sérülését. Ha bármilyen rendellenességet észlel a pedál mozgásában használat közben, azonnal hagyja abba a pedálozást és ellenőriztesse a kerékpárt egy hozzáértő szerelővel.

A NYEREG BEÁLLÍTÁSA

A nyereg helyes beállítása fontos a test helyzetéhez pedálozás közben, és lehetővé teszi a legjobb teljesítmény elérését az ízületek kisebb terhelésével. Használat előtt próbálja ki a kerékpárt és állítsa be a nyereg magasságát és szögét. A nyereg magasságát a lábak hosszához kell igazítani. A magasság akkor megfelelő, ha ülve eléri a legalsó helyzetben lévő pedált a sarokkal. A lábnak teljesen egyenesnek kell lennie. Állítsa be a magasságot ezek szerint az irányelvek szerint. A magasság beállításakor minden esetben tartsa be a nyeregcső STOP jelzését (vonalát). A VONALNAK MINDIG BE KELL LENNI A VÁZCSÓBEN. Ha a nyerget nem teljesen vízszintesen, hanem kissé megemelt „orrával” szeretné tartani, lazítsa meg a nyereg alatti rögzítést és állítsa be a szöget. Húzza meg újra a rögzítést, hogy a nyereg ne mozduljon el. A nyereg helyzetének változtatása, még ha kicsi is, befolyásolhatja a pedálozás kényelmét. Javasoljuk, hogy minden alkalommal, amikor beállítást szeretne végezni, csak egy változtatást végezzen egyszerre és fokozatosan, amíg megtalálja a legkényelmesebb és helyesebb pozíciót. Győződjön meg arról, hogy a nyereg helyzetét szabályozó bilincs anyái jól rögzítve vannak. A kerékpár gyorsrögzítővel ellátott nyeregcső zárral van felszerelve; a nyereg beállításához nyissa ki a rögzítést, emelje vagy süllyessze a nyeregcsövet a kívánt magasságra, ügyelve arra, hogy a STOP határ ne legyen látható, húzza meg a gyorsrögzítő mechanizmust és győződjön meg arról, hogy a kar jól meg van húzva.

V-BRAKE FÉKEK BEÁLLÍTÁSA

A kerékpár V-BRAKE típusú fékekkel van felszerelve. A jobb kar a hátsó féket vezérli. A bal kar az első féket vezérli. A V-Brake fékek beállításához körülbelül 2 mm távolságot kell tartani a fékpofák és a kerék között. A két fékpofa egyidejűleg kell érintse a kereket fékezéskor, anélkül, hogy érintené a borítást. A beállítást a fékeken található állítócsavarokkal kell elvégezni. Kétség vagy bármilyen rendellenesség észlelése esetén használat közben ellenőriztesse a kerékpárt egy hozzáértő szerelővel.

FÉKEZÉS

Használja az első féket a fokozatos megálláshoz, de ne hagyatkozzon csak erre. Használja mindkét féket (első és hátsó) a kiegyensúlyozott és biztonságos fékezéshez. Eső vagy sár esetén győződjön meg arról, hogy előre fékez, hogy kompenzálja a fékezés csökkent hatékonyságát.

LEJTÖN TÖRTÉNÖ HASZNÁLAT

Hosszú lejtőkön történő haladáskor kerülje a fékkar folyamatos nyomva tartását, mivel ez túlmelegítheti a rendszert és csökkentheti a fékezés hatékonyságát. Fék intervallumokban, hogy lehűtse a rendszert.

TISZTÍTÁS ÉS ÁLTALÁNOS KARBANTARTÁS

Használjon puha és tiszta kendőt a sár, por és izzadság eltávolításához a fékpofákról és a tárcsáról. Kerülje az agresszív kémiai oldószerek használatát, amelyek károsíthatják az alkatrészeket vagy csökkenthetik a fékezés hatékonyságát. Csak speciális tárcsafék tisztítószereket használjon. Rendszeresen tisztítsa meg a fékkarokat, hogy eltávolítsa a felgyülemlett port és szennyeződést. Soha ne alkalmazzon olajat vagy kenőanyagot a féktárcsákra vagy a fékpofákra, mivel ez súlyosan rontaná a fékezési képességet. Ha a hidraulikus rendszer keményebbnek vagy lágyabbnak tűnik a normálnál, szükség lehet speciális hidraulikus olaj hozzáadására a fék típusához. Kerülje a túlmelegedést. Ne használja túlzottan hosszú ideig a fékeket, különösen lejtőn. A túlmelegedés rontja a fékrendszer hatékonyságát. Végezzen rendszeres ellenőrzéseket a fékpofák kopásának, a tárcsák állapotának és a hidraulikus folyadék szintjének ellenőrzésére. Mindig tartsa be a sebességkorlátozásokat és igazítsa fékezését a terep és a forgalom körülményeihez. A hidraulikus tárcsafékek az elektromos kerékpár egyik legfontosabb biztonsági elemei. A helyes használat és a rendszeres karbantartás optimális teljesítményt és hosszú élettartamot biztosít a fékrendszer számára. Ha kétségei vagy nehézségei vannak a karbantartással kapcsolatban, ne habozzon konzultálni egy szakképzett technikussal.

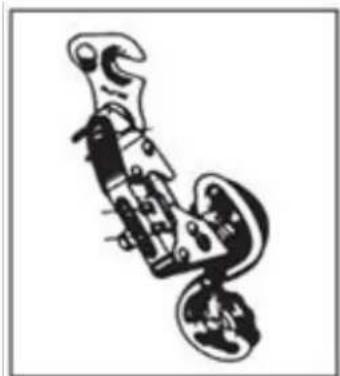

A VÁLTÓ BEÁLLÍTÁSA

Ha a lánc nehezen emelkedik a hátsó nagy fogaskerékre (a kormányon lévő váltó maximális állásban van), enyhén lazítsa meg a B csavart, elkerülve, hogy a lánc túllépjen az utolsó fogaskeréken. Ha a lánc nehezen esik a hátsó kis fogaskerékre, enyhén lazítsa meg az A csavart, hogy a váltócsoportot a kis fogaskerékre igazítsa. Kétség vagy bármilyen rendellenesség észlelése esetén használat közben ellenőriztesse a kerékpárt egy hozzáértő szerelővel.

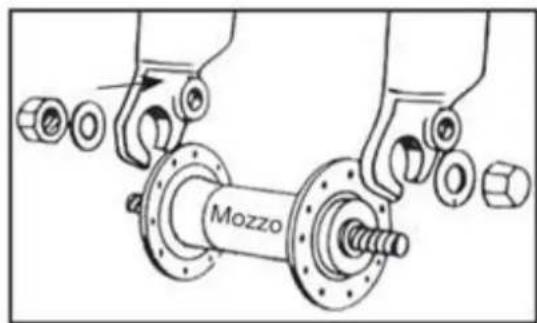

KERÉK ÖSSZESZERELÉSE GYORSKIOLDÓ NÉLKÜLI AGGYAL

Helyezze be az első kerék agyát a villa közé; helyezze be a két fogazott alátétet, egyet-egyet mindkét oldalra, ügyelve arra, hogy a fogazat a villa megfelelő nyílásába illeszkedjen. Helyezze be és húzza meg

a két anyát, ügyelve arra, hogy a kerék a villa közepén legyen. FIGYELEM: a kerékpár használata előtt mindig ellenőrizze, hogy a kerék megfelelően rögzítve van-e az első villához és a váz hátsó villáihoz. Kétség vagy bármilyen rendellenesség érzékelése esetén használat közben ellenőriztesse a kerékpárt egy hozzáértő szerelővel.

ELSŐ ÉS HÁTSÓ LÁMPA

A kerékpár akkumulátoros első és hátsó világítással van felszerelve. Az első és hátsó lámpa közvetlenül a lámpán lévő kapcsolók megnyomásával kapcsolható be.

A KERÉKPÁR HASZNÁLATA

Ez az elektromos kerékpár "pedálsegítő rendszerrel" van ellátva, amely egy motorból, egy akkumulátorból és egy pedálérzékelőből áll. Fontos tudni, hogy amikor a rendszer be van kapcsolva, a motor csak akkor biztosít energiát, amikor pedálozik. Amikor abbahagyja a pedálozást, a motor kikapcsol, és megszűnik az elektromos pedálsegítés. Minden pedálsegítő kerékpár esetében a motor kikapcsol, és az elektromos segítés leáll, amikor eléri az elektromos kerékpárok számára megengedett maximális sebességet, ami 25 km/h. Amikor a sebesség ezen érték alá csökken, az elektromos segítés újraindul, amíg abba nem hagyja a pedálozást.

A fékek használata esetén is megszűnik az elektromos segítés.

A KERÉKPÁR BEKAPCSOLÁSA

Kapcsolja be a kerékpárt a kijelzőn lévő "ON/OFF" gomb megnyomásával. Kezdjen el pedálozni a pedálsegítés aktiválásához. Javasolt lassan kezdeni, és fokozatosan növelni a pedálozási sebességet. A motor csak pedálozás közben működik; ha abbahagyja a pedálozást vagy fékez, a motor leáll.

A KERÉKPÁR KIKAPCSOLÁSA

Kapcsolja ki a kerékpárt a kijelzőn lévő "ON/OFF" gomb megnyomásával. Győződjön meg róla, hogy amikor nem használja, a kerékpár ki van kapcsolva. Javasolt az akkumulátort leválasztani.

KIJELZŐ (A kijelző eltérhet a választott felszereltségtől függően).

A kerékpár öt pedálsegítő szinttel van ellátva, amelyek a kijelzőn választhatók ki. A kijelzővel bekapcsolható a kerékpár, megjeleníthető az akkumulátor fennmaradó töltöttsége, és beállítható a pedálsegítés.

• "ON/OFF" bekapcsoló gomb _ BEKAPCSOLJA ÉS KIKAPCSOLJA A KERÉKPÁRT
• "F-E" LED _ JELZI AZ AKKUMULÁTOR FENNMARADÓ TÖLTÖTTSÉGÉT.
• "+ / - " gomb _ KIVÁLASZTJA A PEDÁLSEGÍTÉST
• 1. szint
• 1. szint
• 1. szint
• 1. szint
• 1. szint

A motor bekapcsolásával az "ON/OFF" gomb megnyomásával aktiválódik a pedálsegítő rendszer. Az alapértelmezett segítési szint "1", a legalacsonyabb. A módosításhoz: kezdjen el pedálozni és stabilizálja a sebességet; nyomja meg a "+ vagy -" gombokat a kívánt segítési szint beállításához.

AKKUMULÁTOR TÖLTÖTTSÉG JELZÉSE A KIJELZÖN

Amikor bekapcsolja a kerékpár motorját és elkezd pedálozni, a kijelzőn lévő ikon ("2") az aktuális mért töltöttséget jelzi, nem pedig a tényleges rendelkezésre álló töltöttséget. Emelkedőn való haladás esetén, amikor a motor jobban terhelődik, az indikátor csökkentett fennmaradó töltöttséget mutathat (csökken a kijelzőn lévő jelzések száma). Amikor a motor leáll, megállás vagy tehetetlenségi előrehaladás esetén (például lejtőn) az indikátor nagyobb rendelkezésre álló töltöttséget mutathat. A legjobb időpont a fennmaradó töltöttség megállapítására az, amikor elér egy állandó sebességet, és egy sík, egyenes úton halad, miután stabilizálta az akkumulátor működését.

HATÓTÁVOLSÁG

A kerékpár hatótávolsága pedálsegítéssel változhat a különböző használati körülmények és a szállítandó különböző súlyok függvényében. Körülbelül 45-65 km-re becsülhető (a választott felszereltségtől függően), és normál városi, főként sík terepen történő közepes pedálsegítéssel történő használatra értendő. Azonban az elektromos motor nagyobb teljesítményt fog felvenni meredek emelkedők, nehéz tárgyak szállítása, szembeszélben való haladás, valamint ismétlődő megállások és újraindulások esetén, jelentősen csökkentve a normálisan megtett távolságokat.

LÍTIUM AKKUMULÁTOR

Minden kerékpárhasználat végén vagy ha az akkumulátor lemerült, töltse fel az akkumulátort.

• Hosszabb használat után az akkumulátor kapacitása lassan csökkenni fog.
• Ne hagyja az akkumulátort hosszú ideig lemerülve (max. 10 nap).
• Hosszabb kerékpár leállás esetén havonta legalább egyszer töltse fel az akkumulátort, hogy ne veszélyeztesse annak működését.
• Az akkumulátort tartsa távol a gyermekektől.
• A jelzett konténer azt jelzi, hogy az akkumulátorokat nem lehet a városi hulladékba dobni, sem a környezetben elhagyni. Az akkumulátorok különleges gyűjtés alá esnek, és a megfelelő Szelektív Gyűjtőközpontokba kell őket vinni.
• A túlzott hő károsítja az akkumulátorokat; ezért kerülje a napfénynek való kitettséget.
• Kerülje, hogy az akkumulátorok ütést kapjanak.

AZ AKKUMULÁTOR TÖLTÉSI IDEJE

Az akkumulátor részben feltöltve van. Töltse fel teljesen az akkumulátort az első használat előtt. A lítium akkumulátor teljes feltöltéséhez általában 6 óra szükséges.

Soha ne hagyja az akkumulátort teljes napokon vagy éjszakákon át töltésben, meghaladva a maximális 6 órás időtartamot. Az akkumulátor károsodhat. Amikor a kerékpár be van kapcsolva, a kapcsolóval ellenőrizheti a fennmaradó töltöttségi állapotot az indikátorok melletti gomb megnyomásával. A ledek a következőképpen világítanak.

• 4 led világít: 100% fennmaradó töltöttség.
- 3 led világít: 70% fennmaradó töltöttség.
- 2 led világít: 40% fennmaradó töltöttség.
- 1 led (piros) világít: legfeljebb 15% fennmaradó töltöttség (az akkumulátort mielőbb fel kell tölteni).

AKKUMULÁTOR TÖLTÉSE

Minden kerékpárhasználat után célszerű mindig feltölteni az akkumulátort. Az akkumulátor folyamatos töltése meghosszabbítja annak élettartamát. Az akkumulátor töltéséhez a mellékelt töltőt kell használni, és be kell tartani a rajta feltüntetett utasításokat. Ne használjon más töltőket, amelyeket a gyártó

és/vagy forgalmazó nem hagyott jóvá. Ezek károsíthatják az akkumulátort és csökkenthetik annak élettartamát. Ha személyes kiegészítőket használ, amelyek nem tartoznak a kerékpárhoz, a törvényes garancia automatikusan érvényét veszti.

Az akkumulátort a kerékpáron hagyva vagy eltávolítva is lehet tölteni. Az akkumulátor töltése előtt alaposan olvassa el az alábbi utasításokat, és kövesse azokat a folyamat során.

• Csak a mellékelt töltőt használja.
• Tartsa a töltőt és az akkumulátort távol gyermekektől és háziállatoktól.
• A töltési műveletet tágas, hűvös és száraz helyen kell elvégezni; közvetlen hőforrásoktól és nedvességtől távol.
• Ha a töltési műveletet a kerékpárba helyezett akkumulátorral végzi, győződjön meg arról, hogy az stabilan áll a támaszon és ki van kapcsolva.
• Töltés közben normális, hogy a töltő felmelegszik.
• Ne takarja le a töltöt.
• Tartsa a töltő és az akkumulátor csatlakozóit mindig tisztán és szárazon.
• Ne nedvesítse meg a töltót.
• Ne használja a töltőt és/vagy az akkumulátort, ha sérültek.
• Mindig először csatlakoztassa a töltőt az akkumulátorhoz, majd az áramforráshoz.
• Ne végezze a töltési folyamatot közvetlen napfény alatt.
• Ne használja a töltőt más célokra vagy más eszközökhöz.
• Feszültségesés a töltési ciklusok során károsíthatja az akkumulátort.
• Mindig először csatlakoztassa a töltőt az akkumulátorhoz, majd az áramforráshoz.
• A töltés befejezése után mindig távolítsa el a töltőt az akkumulátorról.

HOGYAN TÖLTSE FEL AZ AKKUMULÁTORT

Az akkumulátort a kerékpáron hagyva vagy eltávolítva is lehet tölteni.

• Helyezze az akkumulátort egy áramforrás közelébe.
- Csatlakoztassa a töltőt az áramforráshoz.
- Nyissa ki az akkumulátoron lévő gumifedelet, és csatlakoztassa a töltöt.
- Csatlakoztassa a töltőt az akkumulátorhoz.
- Helyezze a töltöt a földre vagy egy sík, csúszásmentes felületre, és csatlakoztassa az áramforráshoz.
- A töltön van egy LED jelző. A LED piros, amikor az akkumulátor csatlakoztatva van az áramforráshoz és töltés alatt áll.
- Teljes töltés esetén a töltés állapotjelzője zöldre vált.
- Húzza ki a töltőt az áramforrásból, majd távolítsa el a csatlakozót az akkumulátorról.
- Ha korábban eltávolította, helyezze vissza az akkumulátort a kerékpárba.

A TÖLTŐ KARBANTARTÁSA

• Amikor az akkumulátor töltése befejeződött, először húzza ki a kábelt a 220V-os áramforrásból, majd az akkumulátor tápkábelét.
• Tárolja a töltőt száraz és tiszta környezetben.
• A töltő nem igényel karbantartást.
• A töltő bármilyen kinyitása vagy manipulálása tilos.
• Hibák esetén forduljon a szervizközponthoz.
  • Ha a kábel sérült, a cserét a szervizközpontnak kell elvégeznie.
• Ha a töltő hőmérséklete túl magasra emelkedik (65°C fölé), kellemetlen szagot fog érezni: azonnal szakítsa meg a töltést, és forduljon a szervizközponthoz.

Még ha megfelelően karbantartják is, a tölthető akkumulátor nem örökéletű. Minden alkalommal, amikor az akkumulátort lemerítik és újratöltik, kapacitása egy nagyon kis százalékkal csökken. Az akkumulátor élettartamát meghosszabbíthatja, ha gondosan követi a töltési utasításokat. A lítium akkumulátornak nincs "memóriája". Az akkumulátor részleges lemerítése és újratöltése nem befolyásolja sem a teljesítményt, sem az élettartamot. Ezért az akkumulátort akkor is újratöltheti, ha nem teljesen lemerült. Ha a kerékpárt hosszú ideig nem használja, az akkumulátort legalább havonta egyszer töltse fel,

körülbelül 4 órán keresztül. Ebben az esetben ne vegye figyelembe a töltő fényjelzéseit. Ha az akkumulátor teljesen lemerült, azonnal töltse fel. Ne hagyja az akkumulátort lemerülve használaton kívül, hanem azonnal végezzen egy töltési ciklust. Ebben az esetben végezzen egy hosszabb töltési ciklust, körülbelül 6 órán keresztül, hogy az akkumulátor teljesen aktiválódjon. Évente egyszer vagy kétszer ajánlott a kerékpárt addig használni, amíg az akkumulátor teljesen lemerül. Ezután teljesen töltse fel. Ez a folyamat jótékony hatással van az akkumulátor élettartamára.

KARBANTARTÁS ÉS TISZTÍTÁS

A technológiai fejlődés a E-Bike és alkatrészei összetettebbé váltak, mint korábban, és az innováció üteme növekszik. Ezzel a folyamatos fejlődéssel elengedhetetlen, hogy bármilyen javítás és/vagy mechanikai és/vagy elektromos karbantartás esetén forduljon egy hivatalos szervizközponthoz. A szokásos karbantartási és tisztítási műveletekhez kövesse az alábbi utasításokat.

CSAVAROK ÉS ANYÁK MEGHÚZÁSA

Használat közben, a rezgések miatt néhány csavar meglazulhat. Javasoljuk, hogy rendszeresen ellenőrizze a csavarok meghúzását. Azonnal cserélje ki bármely sérült vagy elveszett alkatrészt. Az alábbiakban egy meghúzási táblázat található, amelyet különböző típusú alkatrészek szereléséhez kell alkalmazni. Minden alkatrészhez meg van adva az általánosan alkalmazandó "minimum-maximum" tartomány, amelyhez azokat az alkatrészeket meg kell húzni. A táblázat csak tájékoztató jellegű, mivel számos változó befolyásolja a különböző csavarok pontos meghúzási fokát, mint például a csavar anyaga és/vagy a menet típusa, az anyag szakaszai és vastagságai, amelyeken dolgozik, és természetesen az interfészek alkatrészeinek anyaga. A meghúzási nyomatékok Newton-méterben vannak kifejezve; emlékeztetünk arra, hogy a művelet helyes elvégzéséhez szükséges egy nyomatékkulcs, amely lekapcsol, amikor eléri a kívánt nyomatékot.

• Első agy anya: 20 - 27 Nm.
• Hátsó agy anya: 27 - 33 Nm.
• Nyereg bilincs: 7 - 22 Nm.
• Fék a vázon: 10 Nm.
- Fékbetét: 8 Nm.
- Fékkábel: 5 Nm.
• Váltókábel: 5 - 6 Nm.
• Nyeregcső csavar: 10 - 14 Nm.
• Kormány expander csavar: 18 - 20 Nm.
• Váltó a váltófülön: 12 - 15 Nm.
• Első váltó csavar: 5 - 7 Nm.
• Tárcsafék nyereg csavar: 6 - 8 Nm.
• Kormánycsatlakozó a villán: 5 - 8 Nm.
• Kormánycsatlakozó a kormányon: 5 - 8 Nm.
• Kormányon lévő vezérlők: 10 Nm.
- Középcsapágy hajtómű: 32 - 50 Nm.
• BSA csapágyház: 70 Nm.
• Pedálok: 34 - 40 Nm.

BEJÁRATÁSI IDŐSZAK

A kerékpárja hatékonyabb lesz, és hosszú ideig optimális állapotban marad, ha folyamatos és intenzív használat előtt bejáratási időszakot tart. A fék- vagy váltókábelek, a küllők és más mechanikai alkatrészek az első használati időszakban meglazulhatnak, és szükség lehet egy szervizközpontban végzett végleges beállításra. Javasoljuk, hogy 30/35 óra használat után, és minden képpen az első 30 nap után, ellenőriztesse az elektromos kerékpárt egy szervizközpontban. Minden esetben, bármilyen probléma vagy kétség esetén, amelyet nem tud megoldani, mindig forduljon a szakosodott szervizközponthoz, és ne használja a kerékpárt valós vagy feltételezett rendellenességek esetén. Célszerű minden használat előtt ellenőrizni a mechanikát. Minden hosszú vagy nehéz túra után, terepen, víz vagy homok hatásának kitéve, és minden képpen minden 150 km után, járjon el az alábbiak szerint.

• Tisztítsa meg a kerékpárt.

- Kenje meg a láncot, a szabadonfutót, a váltót, majd távolítsa el a felesleges olajat. Kérjen tanácsot megbízható technikusától a legjobb kenőanyagokról és a karbantartás gyakoriságáról.

- Húzza meg az első féket, és mozgassa a kerékpárt előre-hátra, hogy megbizonyosodjon arról, hogy minden rendben van. Ha minden mozdulatnál tompa hangot hall, valószínűleg probléma van a kormánnyal: forduljon a szervizközponthoz.

- Emelje fel az első kereket a földról, és forgassa jobbra-balra, hogy megbizonyosodjon arról, hogy a kormányzás sima. Ha a kormányzás merev, valószínűleg probléma van a kormánnyal: forduljon a szervizközponthoz.

- Győződjön meg arról, hogy az anyák, csavarok, rögzítők és minden mechanikai alkatrész szorosan zárva vannak, és nem kopottak és/vagy sérültek.

A kerékpár és mechanikai alkatrészei kopásnak vannak kitéve. Az anyagok, amelyekből készültek, különböző életciklusokkal rendelkeznek. Javasoljuk, hogy rendszeresen, vagy legalább évente egyszer ellenőrizze a kerékpárt, hogy értékelje annak megfelelő működését és az alkatrészek kopásának állapotát, és szükség esetén cserélje ki a kopott/hibás alkatrészeket.

LAPOS GUMI

Ne használja a kerékpárt, ha a gumiabroncs lyukas vagy részben lapos. Vigye kézzel a kerékpárt. Ha egy gumiabroncs lyukas, oldja ki a kereket az agyból, hogy eltávolítsa, és engedje le a gumit. Távolítsa el a gumiabroncsot, esetleg egy gumiabroncs emelővel segítve, hogy kivegye a kerékből. Vegye ki a lyukas belső csövet, és cserélje ki. Enyhén fújja fel a belső csövet, és helyezze vissza a gumiabroncsot a kerékbe, a belső cső fölé. Ügyeljen arra, hogy ne csípje be az új belső csövet a kerék és a gumiabroncs közé. Forgassa meg a kereket, hogy megbizonyosodjon arról, hogy a gumiabroncs teljesen a kerékben van, és a belső cső teljesen benne van. Lassan fújja fel a javasolt nyomásra, ellenőrizve a gumiabroncs helyzetét a kerékben. Helyezze vissza a kereket.

Ha nehézségei vannak, forduljon a szervizközponthoz, amely elvégzi a cserét. Javasoljuk, hogy ehhez a művelethez kizárólag gumiabroncs emelőt használjon. Ellenkező esetben, ha csavarhúzót vagy bármilyen más eszközt használ, fennáll a veszélye, hogy kilyukasztja a belső csövet.

A KERÉKPÁR TISZTÍTÁSA

Porolja le a vázat egy puha ruhával, távolítsa el a szennyeződéseket egy nedves ruhával és nem abrazív tisztítószerrel. Ne használjon magasnyomású tisztítót. Gondosan szárítsa meg az összes alkatrészt, és időnként alkalmazzon autóviaszt. Tisztítsa meg a műanyag alkatrészeket és a gumiabroncsokat vízzel és szappannal, gondosan szárítsa meg. Ha nedves vagy esős napokon használja, gondosan szárítsa meg a kerékpárt, mielőtt parkolná. Ne hagyja a kerékpárt nedvességnek, esőnek, közvetlen napfénynek kitéve. Ha nem tudja fedett helyre vinni, takarja le egy sötét, vízálló ponyvával. A só nagyon korrozív. Ha tengerparti területeken él vagy használja a kerékpárt, javasolt gyakran mosni a kerékpárt, hogy eltávolítsa a sót, mindig gondosan szárítsa meg, és alkalmazzon rozsdamentesítőt a nem festett alkatrészekre. Időnként zsírozza meg a középcsapágyat, a szabadonfutót, a láncot és az egyéb szükséges alkatrészeket. Rendszeresen ellenőrizze a csavarokat, anyákat, rögzítőket, hogy megbizonyosodjon arról, hogy szorosan vannak meghúzva.

A KERÉKPÁR TÁROLÁSA

Tartsa a kerékpárt száraz és fedett helyen, elkerülve a közvetlen napfény, az időjárás és a só hatását. Ha hosszú ideig nem tervezi használni a kerékpárt, parkolás előtt végezzen teljes és alapos tisztítást. Félig engedje le a gumiabroncsokat, és ha lehetséges, akassza fel a kerékpárt, és takarja le egy lehetőleg pamut ponyvával. Ne használjon műanyag ponyvákat. Töltse fel az akkumulátort, és tartsa feltöltve két havonta egyszer, hogy elkerülje a teljes lemerülést. Győződjön meg arról, hogy a töltő nincs csatlakoztatva sem az áramforráshoz, sem a kerékpárhoz. A lítium akkumulátor ajánlott tárolási hőmérséklete 0°- 25° között van. Kerülje az akkumulátor túl hideg vagy túl meleg helyen történő tárolását. Ne tegye ki az akkumulátort hosszú ideig hőforrásoknak (+35/40°). Ne hagyja az akkumulátort kondenzációs felhalmozódással, amely károsíthatja, rövidzárlatot okozhat vagy korrodálhatja az akkumulátort.

GARANCIA

A garancia két év az vásárlás dátumától, kivéve a kopásnak kitett alkatrészeket. A garancia nem terjed ki a normál kopásnak kitett alkatrészekre

TERMÉK ELTÁVOLÍTÁSA

A termék életciklusának végén ezt a terméket nem szabad a háztartási hulladékkal együtt eltávolítani. A termék eltávolítását külön kell elvégezni, a helyi újrahasznosítási törvények és szabályozások szerint. További információkért az elektromos és elektronikai berendezések hulladékainak külön gyűjtési rendszereiről, vegye fel a kapcsolatot a helyi önkormányzati hatósággal. Ebben az esetben a termék környezetbarát eltávolítása egy engedélyezett újrahasznosító létesítményben történik, és alkotóelemei a lehető leghatékonyabban kerülnek visszanyerésre, újrahasznosításra és újrafelhasználásra a 2002/96/CE elektromos és elektronikai berendezések hulladékairól szóló irányely követelményeinek megfelelően, 2003. január 27-én. A környezetvédelmi szabályozásnak megfelelően kötelező az elektromos és elektronikai berendezések hulladékainak külön gyűjtési rendszereinek használata. Megjegyzés: az elektromos berendezések hulladékai veszélyes anyagokat tartalmazhatnak, amelyek nem megfelelő eltávolítás esetén károsak lehetnek a környezetre és az emberi egészségre. Ezért elengedhetetlen az elektromos és elektronikai berendezések hulladékainak specifikus eltávolítása. A szemetes konténer áthúzott szimbóluma (lent látható) minden forgalomba hozott elektromos és elektronikai berendezésen megtalálható. A szimbólum azt jelzi, hogy ezek a termékek életciklusuk végén külön kell eltávolítani más hulladékoktól, hogy biztosítsák teljes visszanyerésüket és környezetbarát eltávolításukat.

MEGJEGYZÉS

A Társaság fenntartja a jogot, hogy előzetes értesítés nélkül módosítsa a szöveget és a termékeket. A termékek grafikus ábrázolása (képek és leírások) kizárólag a termék illusztrálására szolgál, és csak tájékoztató jellegű.

SEGÍTSÉG

Forduljon a saját kereskedőjéhez, vagy válassza a "Terméktámogatás" opciót a Nilox weboldalán.

A 2006/66/EK IRÁNYELV VÉGREHAJTÁSA

A termék olyan akkumulátorokkal működik, amelyek az európai 2006/66/CE irányelv hatálya alá tartoznak, és nem szabad őket a normál háztartási hulladékkal együtt eltávolítani. Tájékozódjon a helyi szabályozásokról az akkumulátorok külön gyűjtésével kapcsolatban: a megfelelő eltávolítás elkerüli a környezetre és az egészségre gyakorolt negatív következményeket. Az akkumulátort a termék életciklusának végén kell eltávolítani. A visszanyerő és újrahasznosító központok elvégezhetik a termék szétszerelését és az akkumulátor eltávolítását.

AZ AKKUMULÁTOR HELYES ELTÁVOLÍTÁSA

A 2014. március 14-i 49. számú törvényerejű rendelet értelmében „A 2012/19/EU irányelv végrehajtása az elektromos és elektronikai berendezések hulladékairól (WEEE)”.

A berendezésen található áthúzott szemetes konténer szimbóluma azt jelzi, hogy a terméket életciklusának végén külön kell gyűjteni más hulladékoktól. A felhasználónak ezért a terméket az alapvető alkotóelemekkel együtt, életciklusának végén a megfelelő elektronikai és elektrotechnikai hulladékok külön gyűjtőközpontjába kell eljuttatnia, vagy vissza kell adnia a kereskedőnek új, egyenértékű típusú berendezés vásárlásakor, egy az egyben, vagy egy a nullához arányban, ha a berendezés legnagyobb oldala kisebb, mint 25 cm. A megfelelő külön gyűjtés, a berendezés újrahasznosításra, kezelésre és környezetbarát eltávolításra történő előkészítése hozzájárul a környezetre és az egészségre gyakorolt lehetséges negatív hatások elkerüléséhez, és elősegíti a berendezés alkotóelemeinek újrahasznosítását. A termék felhasználó általi jogellenes eltávolítása a 2014. március 14-i 49. számú törvényerejű rendelet szerinti közigazgatási szankciók alkalmazását vonja maga után.

MEGFELELŐSÉGI NYILATKOZAT

Kijelentjük, hogy a leírt termék megfelel a 2014/30/EU EMC irányelvnek; LVD irányelvnek; DM irányelvnek; RoHS irányelvnek. A képek ebben a kézikönyvben kizárólag illusztrációs célokat szolgálnak. A vállalat nem vállal felelősséget a termék nem megfelelő használatáért. A vállalat fenntartja a jogot, hogy előzetes értesítés nélkül módosítsa a technológiát, a berendezéseket és a használati útmutatót.

KÍNÁBAN KÉSZÜLT

CE

Esprinet S.p.A.

Via Energy Park 20 - 20871 Vimercate (MB) - Olaszország

www.nilox.com

További információkért írjon a következő címre:

[e-mail]
