HASZNÁLATI ÚTMUTATÓ 45219 Wiha

Bevezetés / szállítási terjedelem 5

Szállítás és tárolás 5

Biztonsági utasítások 5

Megfelelő és rendeltetésszerű használat 6

A használati utasítás helyessége 7

Vezérlők és csatlakozások 7

Terminálvezérlés és rögzítőelemek....7

Gombfunkciók 8

LCD szegmensek....9

Bekapcsolási lehetőségek....9

A felhasználói felület leírása 9

Mérések....9

Feszültség mérése 9

Árammérés 10

Ellenállás mérése 10

Folytonossági teszt 11

Dióda teszt 11

Kapacitásmérés....11

Frekvencia mérés....11

NCV (érintkezés nélküli feszültségmérés) – csak AC 12

További funkciók....12

MAX/MIN 12

HOLD funkció 12

Clamp Háttérvilágítás BE/KI 12

Clamp zseblámpa BE/KI 12

APO funkció 12

LPF funkció (aluláteresztő szűrő) 13

Karbantartás 13

Tisztítás 13

Kalibrálási intervallum....13

Akkumulátor csere....13

Műszaki adatok 14

Szerviz és garancia 16

Megjegyzések a készülékhez vagy a kezelési útmutatóhoz

Figyelmeztetés lehetséges veszélyre, tartsa be a használati utasítást.

Értesítés! Kérjük, legyen rendkívül óvatos.

Vigyázat! Veszélyes feszültség. Áramütés veszélye.

Folyamatos kettős vagy megerősített szigetelés, II. kategória IEC 536 / DIN EN 61140.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

készülék megfelel a 2012/16/EU WEEE-irányelvnek. Ez a jelölés azt jelzi, hogy ezt a terméket az EU-n belül sehol nem szabad más háztartási hulladékkal együtt kidobni. Az ellenőrizetlen hulladékkezelésből adódó esetleges környezeti vagy emberi egészségi károk elkerülése érdekében az anyagi erőforrások fenntartható újrafelhasználásának elősegítése érdekében az újrahasznosítást felelősségteljesen végezze. A régi készülék visszaküldéséhez használja a visszaküldési és begyűjtési rendszert, vagy lépjen kapcsolatba a kereskedővel, ahol a terméket vásárolta. Ott a termék környezetbarát módon újrahasznosítható.

CAT IV 1000V

A készülék megfelel a CAT IV 1000 V-os mérési kategóriának.

Leírás:

A CAT II mérési kategória a kisfeszültségű rendszerhez közvetlenül csatlakoztatott áramkörökön végzett mérésekre szolgál, azaz háztartási készülékeken, hordozható szerszámokon és hasonló eszközökön.

CAT III mérési kategória az épületben végzett mérésekre vonatkozik, azaz elosztótáblákban, megszakítókban, vezetékekben, beleértve a kábeleket, gyűjtősíneket, elosztódobozokat, kapcsolókat, aljzatokat a fix telepítésben, valamint az ipari felhasználású berendezésekben és néhány egyéb berendezésben, pl. B. álló motorok állandó csatlakozással a fix telepítéshez.

A CAT IV mérési kategória a kisfeszültségű rendszer forrásánál, azaz a villamosenergia-mérőkön végzett mérésekre vonatkozik.

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és karbantartásához szükségesek. Kérjük, hogy a felhasználó figyelmesen olvassa el a használati útmutatót a készülék használata előtt, és kövesse az összes részt.

használati utasítás elolvasásának vagy az abban található figyelmeztetések és utasítások figyelmen kívül hagyása súlyos testi sérüléshez vagy a berendezés károsodásához vezethet. A szakmai szövetségek mindenkori baleset-megelőzési előírásait mindig szigorúan be kell tartani.

Bevezetés / szállítási terjedelem

A bilincsmérőket a következő tulajdonságok jellemzik:

• LC kijelző 4000 számlálóval
- Biztonság a DIN VDE 0411/EN 61010 szerint, mérési kategória CAT IV 1000 V
- Feszültség, áram és ellenállás mérése
- Dióda és akusztikai folytonossági vizsgálat
- Kapacitás és frekvencia mérés
• Automatikus tartományválasztás
- Ütés- és ütésálló a robusztus felépítésnek köszönhetően

Szállítási terjedelem

• 1 * Árambilincs
- 2 x mérővezeték (1 x piros, 1 x fekete)
• 2 db 1,5 V-os elem, IEC LR03
• 1x használati utasítás

Szállítás és tárolás

Kérjük, őrizze meg az eredeti csomagolást későbbi szállításhoz, pl. kalibráláshoz. A hibás csomagolásból eredő szállítási károk nem tartoznak a garancia hatálya alá. A készülék károsodásának elkerülése érdekében ajánlatos az elemeket eltávolítani, ha a készüléket hosszabb ideig nem használják. Ha ennek ellenére a készüléket szivárgó akkumulátorcellák szennyezik, kérjük, küldje vissza a gyárba tisztításra és ellenőrzésre.

A műszereket száraz és zárt helyiségekben kell tárolni. Ha egy eszközt szélsőséges hőmérsékleten (magas vagy alacsony) szállítanak, legalább 2 órás helyreállítási időszakra van szükség ahhoz, hogy az eszközt üzembe helyezzék.

Biztonsági utasítások

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használatba vétele előtt figyelmesen olvassa el a használati utasítást, és minden tekintetben kövesse azt.

Az elektromos rendszerekre és berendezésekre vonatkozó szakmai szövetségek baleset-megelőzési előírásait be kell tartani.

Az áramütés elkerülése érdekében 120 V (60 V) DC vagy 50 V (25 V) RMS AC feletti feszültséggel végzett munka során be kell tartani a túlzott érintkezési feszültségekre vonatkozó biztonsági és VDE előírásokat. A zárójelben lévő értékek korlátozott területekre vonatkoznak (mint például az orvostudomány és a mezőgazdaság).

Az elektromos rendszerek veszélyes környezetében a méréseket csak felelős villanyszerelő irányítása mellett szabad elvégezni, soha nem egyedül.

Ha a kezelő biztonsága már nem garantálható, a készüléket üzemen kívül kell helyezni, és használat ellen biztosítani kell. A biztonság már nem garantált, ha a készülék (ide tartoznak a tartozékok, például a mérővezetékek stb. is):

HASZNÁLATI UTASÍTÁS

• Nyilvánvaló sérülései vannak
- nem végzi el a kívánt méréseket
- túl sokáig tárolták kedvezőtlen körülmények között
- szállítás vagy tárolás során mechanikai igénybevételnek volt kitéve
- szivárgó elemek miatt szennyeződött

készüléket csak a „Műszaki adatok” részben meghatározott működési tartományokon belül szabad használni.

Kerülje a készülék közvetlen napfény általi felmelegedését a megfelelő működés és a készülék hosszú élettartama érdekében.

A készülék kinyitása csak az elemek cseréjét szolgálja! Nyitás előtt a készüléket ki kell kapcsolni, és minden áramkörről le kell választani. Ellenkező esetben fennáll az áramütés veszélye.

A készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. Emiatt különösen be kell tartani a biztonsági előírásokat, a műszaki adatokat, beleértve a környezeti feltételeket és a száraz környezetben történő használatot.

Az üzembiztonság már nem garantált, ha a készüléket bármilyen módon átalakítják vagy módosítják.

A készüléken végrehajtott módosítások érvénytelenítenek minden jótállást és jótállási igényt a gyártóval szemben.

A készüléket csak képzett felhasználók kezelhetik.

Soha ne használja a készüléket robbanásveszélyes környezetben.

Használat előtt és után mindig ellenőrizze, hogy a készülék megfelelően működik-e. Pl. törött ház, sérült mérővezetékek vagy szivárgó akkumulátorok.

A rádiófrekvenciás elektromágneses mezőnek (RF) való kitettség befolyásolhatja a mérést, és az áram hibás leolvasásához vezethet. A meghibásodás átmeneti, és nem okoz kárt a készülékben. Az eredeti pontosság teljesen visszaáll, ha a modult eltávolítják az RF mezőből. A rádiófrekvenciás mezők gyakori forrásai például a B. hordozható kétirányú rádiókészülékek (walkie-talkie) vagy a mobiltelefonok. Ha azt gyanítja, hogy egy ilyen forrás zavarja a mérőműszert, kapcsolja ki a távadót, vagy növelje a távolságot a távadó és a mérő között.

Megfelelő és rendeltetésszerű használat

Ez a készülék csak a használati utasításban leírt alkalmazásokhoz készült. Minden más használat nem rendeltetésszerűnek és nem a rendeltetésszerű használatnak minősül, és balesetekhez vagy a készülék tönkremeneteléhez vezethet. Bármilyen visszaélés az üzemeltető gyártóval szembeni garanciális és jótállási igényének lejártát vonja maga után.

Nem vállalunk felelősséget a nem megfelelő kezelésből vagy a biztonsági utasítások figyelmen kívül hagyásából eredő anyagi károkért vagy személyi sérülésekért. Ilyen esetekben minden szavatossági igény lejár. A háromszögben elhelyezett felkiáltójel a használati utasításban található biztonsági utasításokat jelöli. A készülék első használatba vétele előtt olvassa el figyelmesen az utasításokat.

Az utasítások figyelmen kívül hagyásából eredő károk esetén a jótállási igény megszűnik! Az ebből eredő károkért felelősséget nem vállalunk!

A gyártó nem vállal felelősséget olyan anyagi károkért vagy személyi sérülésekért, amelyek az alábbiakból erednek:

• az utasítások be nem tartása
• terméken a gyártó által nem jóváhagyott módosítások,
• a gyártó által nem jóváhagyott vagy nem gyártott pótalkatrészek használata,
• alkohol, kábítószer vagy gyógyszer fogyasztása.

A használati utasítás helyessége

Ez a kezelési útmutató a szükséges gondossággal és odafigyeléssel készült. Az információk, illusztrációk és rajzok teljességére és helyességére semmilyen követelést és garanciát nem vállalunk. A változtatások, nyomtatási hibák és hibák fenntartva.

Vezérlők és csatlakozások

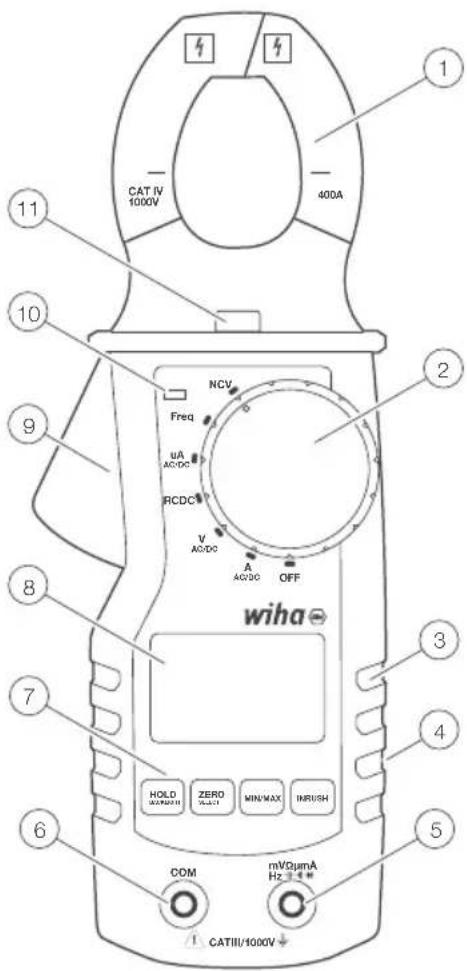

Terminálvezérlés és rögzítőelemek

① Fogó
2 Forgó kapcsoló
3 Várakozási légtér
4 Hátul: elemtartó rekesz
⑤ Bemeneti aljzat az összes méréshez (lásd a „Mérések“)
6 Föld/COM csatlakozó feszültség, mA áram, ellenállás, folytonosság, kapacitás, dióda és frekvencia mérésekhez
7 Vezérlőgombok
8 LC kijelző
⑨ Fogókar
10 NCV érzékelő LED
11 Zseblámpa

CAT IV 1000V 400A NCV Freq uA ACDC RCDC V ACDC A ACDC OFF hiha HOLD U/R/PAN ZERO PLAST MIN/MAX INRUSH COM mVΩμmA Hz CATIII/1000V

45219

① Közös csatlakozás (visszatérő) minden méréshez.

② Bemeneti bilincs feszültség, ellenállás, folytonosság, kapacitás, frekvencia és uA mérésekhez

HASZNÁLATI UTASÍTÁS

Gombfunkciók

szorítómérő 4 nyomógombbal rendelkezik, amelyek rövid és hosszú megnyomásra reagálnak. Az egyes gombok funkcióit az alábbi táblázat ismerteti.

		Rövid megnyomás Hosszan nyomja meg
Torch/LPF	A mód	Kapcsolja be/ki a zseblámpát	Kapcsolja be/ki az LPF-et
	V mód	Kapcsolja be/ki a zseblámpát	Kapcsolja be/ki az LPF-et
	RCDC mód	Kapcsolja be/ki a zseblámpát	-
	uA mód	Kapcsolja be/ki a zseblámpát	-
	Frekvencia mód	Kapcsolja be/ki a zseblámpát	-
	NCV mód	Kapcsolja be/ki a zseblámpát	-
minimum maximum	A mód	változás Min/Max/ Normál értékről	-
	V mód	változás Min/Max/ Normál értékről	-
	RCDC mód	változás Min/Max/ Normál értékről	-
	uA mód	változás Min/Max/ Normál értékről	-
	Frekvencia mód	változás Min/Max/ Normál értékről	-
	NCV mód --
Tartás/Háttér-világítás	A mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
	V mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
	RCDC mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
	uA mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
	Frekvencia mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
	NCV mód	Kapcsolja be/ki a tartás funkciót	Kapcsolja be/ki a háttérvilágítást
Zero/Select	A mód váltani AC/DC-ről Nulla (csak ADC)
	V mód	változás R/C/C/Co
	RCDC mód	változás R/C/C/Co	-
	uA mód	váltani AC/DC-ről	-
	Frekvencia mód	-	-
	NCV mód --

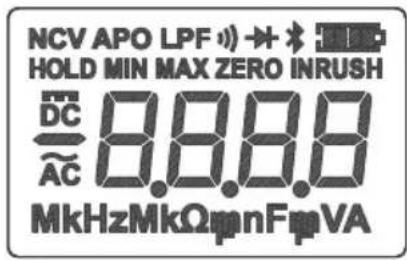

LCD szegmensek

Akkumulátor jelző

DC AC AC DC

MkHzMkΩpnFpVA egységek

-0000 Olvasás

ZERO Nullázás DC bilincs módban

Dióda teszt

Folytonossági teszt

LPF LP szűrő (AC) aktiválva

APO Automatikus kikapcsolás engedélyezve

NCV Érintésmentes feszültség aktív

HOLD A HOLD aktiválva van. A kijelző leállítja az aktuális leolvasást

MIN MAX Maximum, minimum és átlagos leolvasás

NCV APO LPF → ✦ HOLD MIN MAX ZERO INRUSH DC 8.8.8 AC MkHzMkΩpnFppVA

Hibaüzenetek az LCD-n

OL A bemenet tartományon kívül esik

Bekapcsolási lehetőségek

Az automatikus kikapcsolás (APO) funkció alapértelmezés szerint be van kapcsolva. Az APO 15 perc inaktivitás után kikapcsolja az aktuális bilincset.

Nyomja meg és tartsa lenyomva a HOLD gombot, miközben a kapcsolót OFF állásból másik helyzetbe fordítja az automatikus kikapcsolás funkció kikapcsolásához.

A felhasználói felület leírása

A forgókapcsolóval a felhasználó kiválaszthatja a mérési módot. Ha az árambilincs áram [A] vagy feszültség [V] módban van, akkor az alapértelmezett az AC. Az egyenáram kiválasztása manuálisan történik a Zero/Select gombbal.

Mérések

Amikor a mérővezetékeket az áramkörhöz vagy eszközhöz csatlakoztatja, csatlakoztassa a közös mérővezetéket (COM) a feszültség alatti vezeték csatlakoztatása előtt; a mérővezetékek eltávolításakor távolítsa el a feszültség alatt lévő vezetéket, mielőtt eltávolítaná a közös mérővezetéket.

Feszültség mérése

Az áramütés elkerülése érdekében, ha 120 V (60 V) DC vagy 50 V (25 V) effektív váltóáram feletti feszültséggel dolgozik, be kell tartani a vonatkozó biztonsági intézkedéseket és a VDE túlzott érintési feszültségre vonatkozó irányelveit. A zárójelben lévő értékek korlátozott területekre vonatkoznak (például orvostudomány, mezőgazdaság).

HASZNÁLATI UTASÍTÁS

• Állítsa a forgókapcsolót V állásba.
• Az árambilincs bekapcsolása után csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/Cap aljzathoz.
• Alapértelmezés szerint a bilincsmérő AC árammérési módban van; DC-re állításához nyomja meg röviden a ZERO/Select gombot.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• A mért érték megjelenik az LCD kijelzön.

Árammérés

A mérőkészülék csatlakoztatásakor ügyeljen arra, hogy a mérőáramkör ne legyen feszültség alatt.

A készülékek csak 400A-es védelemmel ellátott áramkörökben használhatók 1000V névleges feszültségig. Figyelembe kell venni a csatlakozó kábel névleges keresztmetszetét, és garantálni kell a biztonságos csatlakozást.

μA DC

• Állítsa a forgókapcsolót μA állásba.
• Az árambilincs bekapcsolása után a fekete mérővezeték a COM aljzathoz, a piros mérővezeték pedig a V/Ω/Cap. /μA aljzat.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• A mért érték megjelenik az LCD kijelzón.

A AC/DC

• Állítsa a forgókapcsolót A helyzetbe.
• Az árambilincs bekapcsolása után csatlakoztassa a bilincs vezetékét ismeretlen árammal.
• Alapértelmezés szerint a bilincsmérő AC mérési módban van. A Zero/Select gomb rövid megnyomásával DC módba kapcsol.
• Ha egyenáramot mér, nyomja le hosszan a Zero/Select gombot az LCD-kijelző nullázásához.
• A mért érték megjelenik az LCD kijelzön.

Ellenállás mérése

Minden ellenállásmérés előtt meg kell győződni arról, hogy a vizsgálandó ellenállás nincs feszültség alatt. Ennek a követelménynek a be nem tartása a felhasználó súlyos személyi sérülését vagy a berendezés károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

• Állítsa a forgókapcsolót Ω/Dióda/Cap/Continuity állásba.
• Az árambilincs bekapcsolása után röviden nyomja meg a Zero/Select gombot a mérési mód ellenállásra váltásához.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/Cap aljzathoz.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• A mért érték megjelenik az LCD kijelzön.

Folytonossági teszt

Minden folytonossági vizsgálat előtt meg kell győződni arról, hogy a vizsgálandó elem nincs feszültség alatt. Ezen utasítás be nem tartása a felhasználó súlyos személyi sérülését vagy a berendezés károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

A megjelenített ellenállás értéke tájékoztató jellegű. A pontos ellenállásméréshez az ellenállásmérési funkciót kell használni.

• Állítsa a forgókapcsolót Ω/dióda/kapacitás/folytonosság állásba.
• Az aktuális bilincs bekapcsolása után nyomja meg röviden a Zero/Select gombot, hogy a mérési módot folytonosságra váltsa.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/Capacitance/μA aljzathoz.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• A mért érték megjelenik az LCD kijelzön.

Dióda teszt

Minden diódavizsgálat előtt meg kell győződni arról, hogy a vizsgálandó elem nincs feszültség alatt. Ezen utasítás be nem tartása a felhasználó súlyos személyi sérülését vagy a berendezés károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

A diódával párhuzamos ellenállások és félvezető útvonalak hamis mérési eredményekhez vezetnek.

• Állítsa a forgókapcsolót Ω/dióda/kapacitás/folytonosság állásba.
• bilincsmérő bekapcsolása után röviden nyomja meg a Zero/Select gombot, hogy a mérési módot dióda tesztre kapcsolja.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/Capacitance/μA aljzathoz.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• A mért érték megjelenik az LCD kijelzón.

Kapacitásmérés

Minden kapacitásteszt előtt meg kell győződni arról, hogy a vizsgálandó kapacitás nincs feszültség alatt. Ezen utasítás be nem tartása a felhasználó súlyos személyi sérülését vagy a berendezés károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

A kapacitással párhuzamos ellenállások és félvezető útvonalak hamis mérési eredményekhez vezetnek.

A tesztelés előtt győződjön meg arról, hogy a kondenzátorok lemerültek!

• Állítsa a forgókapcsolót Ω/dióda/kapacitás/folytonosság állásba.
• A bilincsmérő bekapcsolása után nyomja meg röviden a Zero/Select gombot, hogy a mérési mód kapacitásra váltson.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/Capacitance/μA aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• A mért érték megjelenik az LCD kijelzón.

Frekvencia mérés

• Állítsa a forgókapcsolót Frekvencia állásba.
• Az árambilincs bekapcsolása után csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V/Ω/capacitance/_A aljzathoz.
• Csatlakoztassa a mérővezetékeket a tesztelemhez.
• Olvassa le a kijelzón megjelenő mérési eredményt.

NCV (érintkezés nélküli feszültségmérés) – csak AC

Ezt a funkciót csak jelzőként használja, és mindig ellenőrizze a feszültség meglétét a bilincs V-módjával!

A bilincsmérő NCV antennája a jobb oldalon, a forgókapcsoló mellett található. A feszültségszint hozzávetőleges becslése számos sávval jelenik meg az LCD-n (max. 3 bar/szint).

• Állítsa a forgókapcsolót NCV állásba.
• Az árambilincs bekapcsolása után hozza az árambilincs antenna területét (a bilincs jobb oldala a forgókapcsoló mellett) a feszültség alatti vezető közelébe.
• Az LCD-kijelzőn lévő kötőjelek száma megközelítőleg a feszültségszintnek felel meg, az NCV karakter megjelenik az LCD-kijelzőn, és az NCV LED világít.

További funkciók

MAX/MIN

MIN/MAX gomb rövid megnyomásával a minimális, maximum és normal érték között vált. Ez a funkció alapértelmezés szerint le van tiltva. A gomb rövid megnyomásával először a MAX érték jelenik meg. Egy újabb rövid megnyomás aktiválja a MIN érték ciklikus kijelzését, majd a MAX értéket és a normal értéket. Ezek a funkciók minden mérési módban aktiválhatók. A megfelelő LCD szegmensek bekapcsolnak, és jelzik a MAX vagy MIN értéket.

HOLD funkció

Ez a funkció engedélyezi/letiltja az LCD frissítést. Amint a felhasználó megnyomja a HOLD gombot (rövid megnyomás), a szorítómérő leállítja az LCD-kijelző frissítését. A gomb újbóli megnyomásával a mérőműszer normál működése folytatódik. A tartás funkció minden mérési módban elérhető. Ha a HOLD funkció be van kapcsolva, a HOLD szegmens bekapcsol.

Clamp Háttérvilágítás BE/KI

Bekapcsolás után a HOLD/Backlight gomb hosszú megnyomásával be- és kikapcsolható a háttérvilágítás. Ha be van kapcsolva, az időtúllépéssel (1 perc) vagy a HOLD/Backlight gomb újabb hosszú megnyomásával letiltja. A vezérlés minden mérési módban lehetséges.

Clamp zseblámpa BE/KI

Bekapcsolás után a Torch/LPF gomb rövid megnyomásával be- és kikapcsolható a zseblámpa. Ha be van kapcsolva, a Torch/LPF gomb időtúllépése (1 perc) vagy rövid (hosszú lenyomása) ismét letiltja azt. A vezérlés minden mérési módban elérhető.

APO funkció

Az automatikus kikapcsolás 15 perc után alapértelmezés szerint engedélyezve van, az LCD szegmens APO be van kapcsolva, hogy jelezze ezt a viselkedést. Az APO le-tiltásához az eszközt ki kell kapcsolni. A felhasználónak lenyomva kell tartania a HOLD/Backlight gombot, és a forgókapcsolót OFF állásból tetszőleges mérési pozícióba kell fordítania. Ha az APO le van tiltva, az APO LCD szegmens kikapcsol.

LPF funkció (aluláteresztő szűrő)

Az elsőrendű LPF szűrő zajcsökkentést biztosít ACA és ACV módban. Az LPF használata csökkentheti a pontosságot.

Bekapcsolás után a Torch/LPF gomb hosszan megnyomva kapcsolja be/ki az LPF-et. Az LPF áram és feszültség AC mérési módban érhető el. Alapértelmezés szerint az LPF ki van kapcsolva.

Karbantartás

Ha a készüléket a használati utasításnak megfelelően használja, nincs szükség különösebb karbantartásra. Ha a napi használat során működési problémák merülnének fel, tanácsadó szolgálatunk (Tel.: [phone]) készséggel áll rendelkezésére.

Tisztítás

Ha a készülék a napi használat után szennyezett, javasoljuk, hogy nedves ruhával és enyhe háztartási tisztítószerrel tisztítsa meg. Tisztítás előtt győződjön meg arról, hogy a készülék ki van kapcsolva, és le van választva a külső tápegységről és az összes többi csatlakoztatott eszközről (pl. DUT-k, vezérlőeszközök stb.).

Tisztítás előtt győződjön meg arról, hogy a készülék ki van kapcsolva, és le van választva a külső tápegységről és az összes többi csatlakoztatott műszerről (például teszttárgyakról, ellenőrző műszerekről stb.), és nincs feszültség alatt álló vezetékhez rögzítve.

Soha ne használjon savas tisztítószereket vagy oldószereket a tisztításhoz.

Kalibrálási intervallum

A készüléket szervizünknek rendszeresen kalibrálnia kell a mérési eredmények előírt pontosságának biztosítása érdekében. Két éves kalibrálási intervallumot javasolunk.

Akkumulátor csere

Az elemcsere előtt a készüléket le kell választani az összes csatlakoztatott mérővezetékről, és meg kell győződni arról, hogy a készülék nincs feszültség alatt álló vezetékre szorítva. Csak a Műszaki adatok részben leírt akkumulátorokat használjon!

• Kapcsolja ki a készüléket. Húzza ki a mérővezetékeket.
• Lazítsa meg a csavarokat a készülék hátulján. Emelje fel az elemtartó fedelét.
• Távolítsa el a lemerült elemeket.
  • Helyezzen be új elemeket.
• Helyezze vissza az elemtartó fedelét, és húzza meg újra a csavarokat.

Kérjük, gondoljon a környezetére, amikor eldobja element vagy akkumulátorait. A veszélyes hulladékok lerakójába tartoznak. A legtöbb esetben az akkumulátorokat vissza lehet vinni a vásárlás helyére.

Kérjük, vegye figyelembe a használt elemek és akkumulátorok visszaküldésére, újrahasznosítására és ártalmatlanítására vonatkozó szabályokat.

Ha egy készüléket hosszabb ideig nem használnak, az újratölthető elemeket vagy elemeket el kell távolítani. Ha a készüléket szivárgó akkumulátorcellák szennyezik, akkor azt tisztítás és ellenőrzés céljából vissza kell küldeni a gyárba.

Műszaki adatok

Kijelző 3 3/4 számjegy, LC kijelző

Általános kijelző 4000 számít

Polaritás kijelző automatikusan

Az akkumulátor állapotának kijelzése

Megjelenik az üres akkumulátor szimbóluma (< 2,5 V)

Mérési kategória CAT IV / 1000V

Szennyezettségi foka 2

Tápegység Elemek, 2 x 1,5 V, AAA

Méretek kb. 220 mm x 81 mm x 43 mm

Súly kb. 260 g (elemek nélkül)

Környezeti feltételek

Üzemi hőmérséklet 0...50 °C (0...80 % relativ páratartalom)

Tárolási hőmérséklet -10...60 °C (0...80 % relatív páratartalom) (elemek nélkül)

Tengerszint felett 2000 m-ig

Funkció Terület*1 Alapvető pontosság
DC feszültség	400 méter	±(a leolvasás 1,5%-a + 5 számjegy)
	4 v	± (a leolvasás 1%-a + 3 számjegy)
	40V
	400V
	1500V	±(a leolvasás 1,5%-a + 3 számjegy)
AC feszülts ^eg^2 · 3 · 5	400 méter	±(a leolvasás 1,5%-a + 5 számjegy)
	4 v	±(a leolvasás 1%-a + 5 számjegy)
	40V
	400V
	1000V
Egyenáram - bilincsmérés	40A	± (a leolvasás 2%-a + 5 számjegy)
	400A
DC - Jackek 400 uA		±(a leolvasás 1,5%-a + 5 számjegy)
AC áram - bilincs mérés ^3 · 4	40A	± (a leolvasás 2%-a + 5 számjegy)
	400A
AC táp - Aljzatok 400 uA		±(a leolvasás 1,8%-a + 5 számjegy)
Ellenállás	400 ohm	±(a leolvasás 1,5%-a + 3 számjegy)
	4k ohm
	40k ohm
	400k ohm
	4 Mohms
	40 Mohm
Átmenési teszt 10-50 ohm
Dióda teszt 0-1V
Kapacitás	51,2nF *6	jellemzően ±10%
	512.0nF	±(a leolvasás 1,5%-a + 5 számjegy)
	5,120 uF
	51,2 uF	jellemzően ±10%
	100 uF *7
Frekvencia	5000 Hz	+/- 0,1% + 1D
	50,00 Hz
	500,0 Hz
	5000 kHz
	50,00 kHz
	500,00 kHz
	5000 MHz
TRMS +
NCV +

HASZNÁLATI UTASÍTÁS

Funkció Terület*1 Alapvető pontosság

LPF +
Túlfeszültség kat. CATIV 1000V
Háttérvilágítás +
Fáklya fénye +
LPF -3dB frekvencia. 1 kHz

Müszaki adatok 23 °C ± 5 °C-ra vonatkoznak < 80 % relativ páratartalom mellett.

^1 A legalacsonyabb tartomány a tartomány 5%-a és a tartomány 100%-a között van megadva
^2 BW jel 40 Hz ... 1 kHz
^3 Vegyes jelek (AC+DC) esetén csak a tiszta váltakozó áramú komponenst veszik figyelembe
AC tápfrekvencia 400 Hz-ig
^5 A pontosság csökken a frekvencia növekedésével (400 Hz felett).
^6 Az információ 10 nF feletti kapacitásokra vonatkozik
7 A maximális mérési idő 15 másodperc

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

NÉMETORSZÁG Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebböl eredő károkért a gyártó nem vállal felelősséget!

wiha
