KÄYTTÖOHJE 45219 Wiha

Johdanto / toimituksen laajuus 5

Kuljetus ja varastointi 5

Turvallisuusohjeet 5

Asianmukainen ja tarkoituksenmukainen käyttö 6

Käyttöohjeiden oikeellisuus 7

Säätimet ja liitännät 7

Päätteen ohjaus ja kiinnikkeet 7

Painiketoiminnot....8

LCD-segmentit 9

Päällekytkentävaihtoehdot....9

Käyttöliittymän kuvaus 9

Mitat 9

Jännityksen mittaus 9

Vastuksen mittaus.... 10

Jatkuvuustesti....11

Diodi testi....11

Kapasitanssin mittaus....11

Taajuuden mittaus....11

LPF-toiminto (alipäästösuodatin) 13

Huolto 13

Puhdistus....13

Kalibrointiväli 13

Akun vaihto....13

Tekniset tiedot....14

Palvelu ja takuu 16

Huomautuksia laitteesta tai käyttöohjeesta

Varoitus mahdollisesta vaarasta, noudata käyttöohjeita.

Ilmoitus! Ole erittäin varovainen.

Varoitus! Vaarallinen jännitys. Sähköiskun vaara.

Jatkuva kaksois- tai vahvistettu eristys Kategoria II IEC 536 / DIN EN 61140.

Täyttää EU:n vaatimukset.

Täyttää Britannian vaatimukset.

CAT IV 1000V

Laite vastaa mittausluokkaa CAT IV 1000 V maahan.

Kuvaus:

CAT II -mittausluokka on tarkoitettu mittauksiin suoraan pienjännitejärjestelmään liitetyistä piireistä eli kodinkoneista, kannettavista työkaluista ja vastaavista laitteista.

Mittausluokka CAT III koskee mittauksia rakennuksen asennuksessa eli jakelupanee-leissa, katkaisijoissa, kaapeleissa, mukaan lukien kaapelit, kiskot, jakokotelot, kytkimet, pistorasiat kiinteässä asennuksessa sekä teollisuuskäyttöön tarkoitetuissa laitteissa ja joissakin muissa laitteissa, esim. B. kiinteät moottorit kiinteällä asennuksella.

Mittausluokka CAT IV koskee mittauksia pienjännitejärjestelmän lähteellä eli sähkömittareilla.

Käyttöohje sisältää tietoja ja ohjeita, jotka ovat välttämättömiä laitteen turvallisen käytön ja huollon kannalta. Käyttäjää pyydetään lukemaan käyttöohje huolellisesti ennen laitteen käyttöä ja noudattamaan kaikkia kohtia.

Käyttöohjeiden lukematta jättäminen tai niissä olevien varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa vakavaan ruumiinvammaan tai laitteen vaurioitumiseen. Ammattiliittojen vastaavia tapaturmantorjuntamääräyksiä on aina noudatettava tarkasti.

Johdanto / toimituksen laajuus

Kiinnitinmittareille on tunnusomaista seuraavat ominaisuudet:

• LC-näyttö 4000 lukemalla
- Turvallisuus standardin DIN VDE 0411/ EN 61010 mukaan, mittaluokka CAT IV 1000 V
- Jännitteen, virran ja resistanssin mittaus
• Diodi- ja akustinen jatkuvuustesti
- Kapasitanssin ja taajuuden mittaus
• Automaattinen alueen valinta
- Iskun- ja iskunkestävä vankan rakenteen ansiosta

toimituksen laajuus

• 1 x Virtapuristin
• 2 x testijohtoa (1 x punainen, 1 x musta)
  • 2 x paristot 1,5 V, IEC LR03
  • 1 x käyttöohje

Kuljetus ja varastointi

Säilytä alkuperäinen pakkaus myöhempää kuljetusta, esim. kalibrointia varten. Viallisen pakkauksen aiheuttamat kuljetusvahingot eivät kuulu takuun piiriin. Jotta laite ei vahingoittuisi, on suositeltavaa poistaa paristot, jos laitetta ei käytetä vähään aikaan. Mikäli laite kuitenkin saastuu vuotavien akkukennojen takia, pyydämme lähettämään sen takaisin tehtaalle puhdistettaviksi ja tarkastettavaksi.

Instrumentit on säilytettävä kuivissa ja suljetuissa tiloissa. Jos laitetta kuljetetaan äärimmäisissä lämpötiloissa (korkeassa tai matalassa), vaaditaan vähintään 2 tunnin palautumisaika ennen kuin laite voidaan ottaa käyttöön.

Turvallisuusohjeet

Käyttöohje sisältää tietoja ja ohjeita, jotka ovat välttämättömiä laitteen turvallisen käytön ja käytön kannalta. Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata niitä kaikilta osin.

Sähköjärjestelmiä ja -laitteita koskevia ammattiyhdistysten tapaturmantorjun-tamääräyksiä on noudatettava.

Sähköiskujen välttämiseksi työskenneltäessä yli 120 V (60 V) DC- tai 50 V (25 V) RMS AC -jännitteillä on noudatettava voimassa olevia liallisia kosketusjännitteitä koskevia turvallisuus- ja VDE-määräyksiä. Suluissa olevat arvot koskevat rajoitettuja alueita (kuten lääketiede ja maatalous).

Mittaukset sähköjärjestelmien vaarallisella alueella saa suorittaa vain vastuullisen sähköasentajan ohjauksessa, ei koskaan yksin.

Jos käyttäjän turvallisuutta ei voida enää taata, laite on poistettava käytöstä ja varmistettava käyttöä vastaan. Turvallisuutta ei enää taata, jos laite (tämä sisältää myös lisävarusteet, kuten mittausjohdot jne.):

KÄYTTÖOPAS

• siinä on ilmeisiä vaurioita
  • ei suorita haluttuja mittauksia
• on säilytetty liian kauan epäsuotuisissa olosuhteissa
• on mekaanisesti rasitettu kuljetuksen tai varastoinnin aikana
  • on saastunut vuotavista paristoista

Laitetta saa käyttää vain „Tekniset tiedot“ -osiossa määritellyillä toiminta-alueilla.

Vältä laitteen kuumenemista suorassa auringonvalossa, jotta varmistetaan laitteen moitteeton toiminta ja pitkä käyttöikä.

Laitteen avaaminen on tarkoitettu vain paristojen vaihtoon! Ennen avaamista laite on sammutettava ja irrotettava kaikista piireistä. Muuten on olemassa sähköiskun vaara.

Laitetta saa käyttää vain niissä olosuhteissa ja tarkoituksiin, joihin se on suunniteltu. Tästä syystä on erityisesti noudatettava turvallisuusohjeita, teknisiä tietoja mukaan lukien ympäristöolosuhteet ja käyttö kuivassa ympäristössä.

Käyttöturvallisuutta ei enää taata, jos laitetta muutetaan tai muutetaan millään tavalla.

Laitteeseen tehdyt muutokset mitätöivät kaikki takuun ja takuuvaatimukset valmistajaa vastaan.

Laitetta saavat käyttää vain koulutetut käyttäjät.

Älä koskaan käytä laitetta mahdollisesti räjähdysalttiissa ympäristössä.

Tarkista aina ennen käyttöä ja sen jälkeen, että laite toimii kunnolla. Esim. rikkinäinen kotelo, vaurioituneet mittausjohdot tai vuotavat paristot.

Altistuminen radiotaajuiselle sähkömagneetliselle kentälle (RF) voi vaikuttaa mit-taukseen ja johtaa virheelliseen virran lukemiseen. Vika on väliaikainen, eikä se aiheuta vaurioita laitteelle. Alkuperäinen tarkkuus palautuu täysin, kun moduuli poistetaan RF-kentästä. Yleisiä RF-kenttien lähteitä ovat esim. B. kannettavat 2-suuntaiset radiolaitteet (radiopuhelimet) tai matkapuhelimet. Jos epäilet, että tällainen lähde häiritsee mittaria, joko sammuta lähetin tai lisää lähettimen ja mittarin välistä etäisyyttä.

Asianmukainen ja tarkoituksenmukainen käyttö

Tämä laite on tarkoitettu vain käyttöohjeissa kuvattuihin sovelluksiin. Kaikki muu käyttö katsotaan epääasianmukaiseksi ja käyttötarkoituksen vastaiseksi ja voi johtaa onnettomuuksiin tai laitteen tuhoutumiseen. Väärinkäyttö johtaa kaikkien valmistajan takuu- ja takuuvaatimusten raukeamiseen.

Emme ota vastuuta omaisuus- tai henkilövahingoista, jotka johtuvat virheellisestä käsittelystä tai turvallisuusohjeiden noudattamatta jättämisestä. Tällaisissa tapauksissa kaikki takuuvaatimukset raukeavat. Kolmiossa oleva huutomerkki ilmaisee käyttöohjeen turvallisuusohjeet. Lue ohjeet kokonaan ennen kuin alat käyttää laitetta ensimmäisen kerran.

Ohjeiden laiminlyönnistä aiheutuneen vahingon sattuessa takuuoikeus raukeaal! Emme ota vastuuta mahdollisista vahingoista!

Valmistaja ei ole vastuussa omaisuus- tai henkilövahingoista, jotka johtuvat:

• ohjeiden noudattamatta jättäminen
• tuotteeseen tehdyt muutokset, joita valmistaja ei ole hyväksynyt,
• sellaisten varaosien käyttö, joita valmistaja ei ole hyväksynyt tai valmistanut,
• alkoholin, huumeiden tai lääkkeiden käyttö.

Käyttöohjeiden oikeellisuus

Tämä käyttöohje on laadittu tarvittavalla huolella ja huolella. Tietojen, kuvien ja piirustus- ten täydellisyydestä ja oikeellisuudesta ei esitetä vaatimuksia eikä takuuta. Muutokset, painovirheet ja virheet pidätetään.

Säätimet ja liitännät

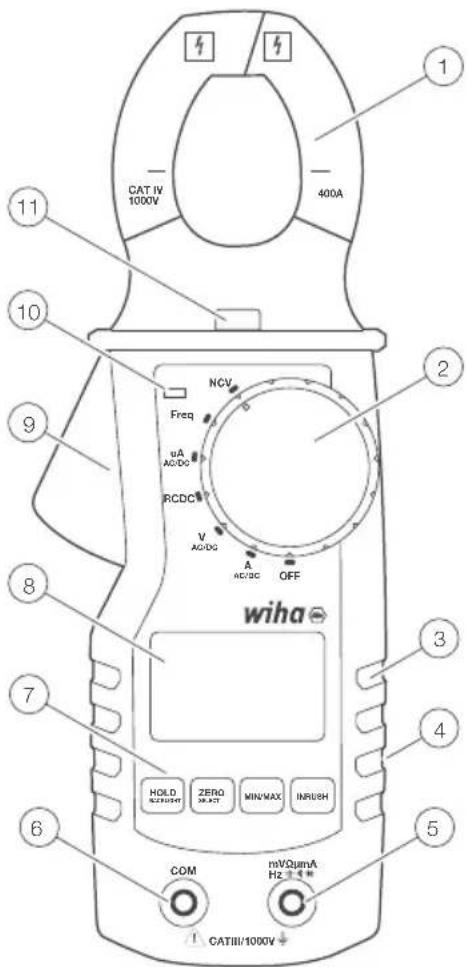

Päätteen ohjaus ja kiinnikkeet

1 Pihdit
2 Pyörivä kytkin
③ Pitoalue
4 Takana: paristolokero
⑤ Tuloliitäntä kaikille mittauksille (katso luku „Mittaukset“)
⑥ Maadoitus/COM-liitin jännitteen, mA-virran, resistanssin, jatkuvu-uden, kapasitanssin, diodin ja taajuuden mittauksiin
7 Ohjauspainikkeet
8 LC-näyttö
⑨ Pihdin vipu
10 NCV-tunnistus LED
⑪ Taskulamppu

CAT IV 1000V 400A 1 2 NCV Freq uA AC/DC RCDC V AG/DC A AC/DC OFF 3 wiha 7 HOLD NCA/DC ZERO M-ACT MIN/MAX INRUSH 6 COM mVΩumA Hz 1 CATIII/1000V

45219

① Yhteinen liitäntä (paluu) kaikille mittauksille.

② Tuloliitin jännitteen, vastuksen, jatkuvuuden, kapasitanssin, taajuuden ja uA-mittauksiin

Painiketoiminnot

Puristinmittarissa on 4 painiketta, jotka reagoivat lyhyisiin ja pitkiin painalluksiin. Kunkin painikkeen toiminnot on kuvattu alla olevassa taulukossa.

		Lyhyt painallus Pitkä	painallus
Taskulamp-pu/LPF	A-tila	Kytke taskulamppupäälle/pois	Kytke LPF päälle/pois
	V-tila	Kytke taskulamppupäälle/pois	Kytke LPF päälle/pois
	RCDC-tila	Kytke taskulamppupäälle/pois	-
	uA-tila	Kytke taskulamppupäälle/pois	-
	Taajuustila	Kytke taskulamppupäälle/pois	-
	NCV-tila	Kytke taskulamppupäälle/pois	-
min/max	A-tila	muutos Min/Max/Normaalista	-
	V-tila	muutos Min/Max/Normaalista	-
	RCDC-tila	muutos Min/Max/Normaalista	-
	uA-tila	muutos Min/Max/Normaalista	-
	Taajuustila	muutos Min/Max/Normaalista	-
	NCV-tila --
Pito / taus-tavalo	A-tila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
	V-tila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
	RCDC-tila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
	uA-tila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
	Taajuustila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
	NCV-tila	Kytke pitotoimintopäälle/pois	Kytke taustavalo päälle/pois
Zero/Select	A-tila vaihtaa AC/DC:stä Nolla (vain ADC)
	V-tila	muutos R/C/C/Co
	RCDC-tila	muutos R/C/C/Co	-
	uA-tila	vaihtaa AC/DC:stä	-
	Taajuustila	-	-
	NCV-tila --

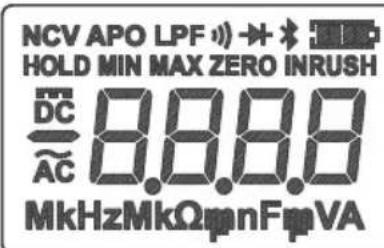

LCD-segmentit

Akun ilmaisin

AC / DC

MkHzMkΩpnFpVA

Yksiköitä

-0000

Lukeminen

ZERO

Nollaus DC-kiinnitystilassa

Diodi testi

1)

jatkuvuustesti

LPF

LP-suodatin (AC) aktivoitu

APO

Automaattinen virrankatkaisu käytössä

NCV

Kosketukseton jännite aktiivinen

HOLD

HOLD on aktivoitu. Näyttö py- säyttää nykyisen lukeman

MIN MAX

Suurin, minimi ja keskimääräinen lukema

NCV APO LPF »» →* :100 HOLD MIN MAX ZERO INRUSH DC 8.8.8 AC MkHzMkΩpnFmpVA

Virheilmoitukset LCD-näytössä

OL

Tulo on alueen ulkopuolella

Päällekytkentävaihtoehdot

Automaattinen virrankatkaisu (APO) on oletusarvoisesti käytössä. APO sammuttaa nykyisen puristimen 15 minuutin käyttämättömyyden jälkeen.

Pidä HOLD-painiketta painettuna samalla, kun käännät kytkintä OFF-asennosta toiseen asentoon sammuttaaksesi automaattisen virrankatkaisutoiminnon.

Käyttöliittymän kuvaus

Kääntökytkimellä käyttäjä voi valita mittaustilan. Kun virrankiristin on virta- [A]-tai jännite- [V]-tilassa, se on oletuksena AC. DC valitaan manuaalisesti Zero/Select-painikkeella.

Mitat

Kun liität testijohtimet piiriin tai laitteeseen, liitä yhteinen testijohto (COM) ennen jännitteellisen johdon kytkemistä; kun irrotat mittausjohtimia, irrota jännitteellinen johto ennen kuin irrotat yleisen mittausjohdon.

Jännityksen mittaus

Sähköiskun välttämiseksi työskenneltäessä jännitteillä, jotka ovat yli 120 V (60 V) DC tai 50 V (25 V) rms AC, on noudatettava voimassa olevia turvatoimenpiteitä ja VDE:n liallista kosketusjännitettä koskevia ohjeita. Suluissa olevat arvot koskevat rajoitettuja alueita (kuten lääketiede, maatalous).

KÄYTTÖOPAS

• Aseta kiertokytkin V-asentoon.
- Kun olet kytkenyt virtaliittimen päälle, kytke musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Cap-liitäntään.
- Oletusarvoisesti puristinmittari on AC-virran mittaustilassa; asettaaksesi sen tasavirtaan, paina hetkellisesti ZERO/Select-painiketta.
- Liitä testijohdot testikappaleeseen.
- Mitattu arvo näkyy LCD-näytöllä.

Virran mittaus

Varmista, että mittauspiiri ei ole jännitteellinen, kun liität mittauslaitteen.

Laitteita saa käyttää vain piireissä, jotka on suojattu 400A:lla 1000V:n nimellis-jännitteeseen asti. Liitäntäkaapelin nimellispoikkipinta-alaa on noudatettava ja turvallinen liitäntä on taattava.

μA DC

• Aseta kiertokytkin asentoon μA.
- Kun virtaliitin on kytketty päälle, musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Capiin. /μA Pistorasia.
- Liitä testijohdot testikappaleeseen.
- Mitattu arvo näkyy LCD-näytöllä.

A AC/DC

• Aseta kiertokytkin asentoon A.
- Kun olet kytkenyt virtaliittimen päälle, kytke puristinjohto tuntemattomalla virralla.
- Oletusarvoisesti puristinmittari on AC-mittaustilassa. Zero/Select-painikkeen lyhyt painallus vaihtaa DC-tilaan.
- Jos mittaat tasavirtaa, paina pitkään Zero/Select-painiketta nollataksesi LCD-näytön.
- Mitattu arvo näkyy LCD-näytöllä.

Vastuksen mittaus

Ennen jokaista resistanssimittausta on varmistettava, että testattava vastus ei ole jännitteellinen. Jos tätä vaatimusta ei noudateta, seurauksena voi olla vakava henkilövahinko käyttäjälle tai laitteen vaurioituminen. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

• Aseta kiertokytkin asentoon /Diodi/Cap/Continuity.
• Kun olet kytkenyt virtapitimen päälle, paina lyhyesti Zero/Select-painiketta muuttaaksesi mittaustilaksi vastus.
• Liitä musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Cap-liitäntään.
• Liitä testijohdot testikappaleeseen.
• Mitattu arvo näkyy LCD-näytöllä.

Jatkuvuustesti

Ennen jokaista jatkuvuustestiä on varmistettava, että testattava elementti ei ole jännitteellinen. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavan henkilövamman käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

Näytetty vastusarvo on ohjeellinen. Tarkkaa vastusmittausta varten on käytettävä vastusmittaustoimintoa.

• Aseta kiertokytkin asentoon Ω/diodi/kapasitanssi/jatkuvuus.
• Kun olet kytkenyt nykyisen puristimen päälle, paina lyhyesti Zero/Select-painiketta vaihtaaksesi mittaustilan jatkuvuuteen.
• Liitä musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Capacitance/μA-liittimeen.
• Liitä testijohdot testikappaleeseen.
• Mitattu arvo näkyy LCD-näytöllä.

Diodi testi

Ennen jokaista bioditestiä on varmistettava, että testattava elementti ei ole jännitteellinen. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavan henkilövamman käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

Diodin rinnalla olevat vastukset ja puolijohdereitit johtavat vääriin mittaustuloksiin.

• Aseta kiertokytkin asentoon Ω/diodi/kapasitanssi/jatkuvuus.
• Kun puristinmittari on kytketty päälle, paina lyhyesti Zero/Select-painiketta vaihtaaksesi mittaustilaksi bioditestiksi.
• Liitä musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Capacitance/μA-liittimeen.
• Liitä testijohdot testikappaleeseen.
• Mitattu arvo näkyy LCD-näytöllä.

Kapasitanssin mittaus

Ennen jokaista kapasiteettitestiä on varmistettava, että testattava kapasiteetti ei ole jännitteellinen. Tämän ohjeen noudattamatta jättäminen voi aiheuttaa vakavan henkilövamman käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

Kapasitanssin suuntaiset vastukset ja puolijohdereitit johtavat vääriin mittaustuloksiin.

Varmista, että kondensaattorit ovat tyhjentyneet ennen testausta!

• Aseta kiertokytkin asentoon Ω/diodi/kapasitanssi/jatkuvuus.
• Kun puristinmittari on kytketty päälle, paina lyhyesti Zero/Select-painiketta vaihtaaksesi mittaustilaksi kapasitanssi.
• Liitä musta testijohto COM-liittimeen ja punainen mittausjohto V/Ω/Capacitance/μA-liittimeen.
• Liitä mittauslinjat testikohteeseen.
• Mitattu arvo näkyy LCD-näytöllä.

Taajuuden mittaus

• Aseta kiertokytkin Taajuus-asentoon.
- Kun olet kytkenyt virtaliittimen päälle, kytke musta testijohto COM-liittimeen ja punainen testijohto V/Ω/capacitance/μA-liittimeen.
- Liitä testijohdot testikappaleeseen.
- Lue näytöllä näkyvä mittaustulos.

Käytä tätä toimintoa vain ilmaisimena ja tarkista aina jännitteen olemassaolo puristimen V-moodilla!

Kiinnitinmittarin NCV-antenni sijaitsee oikealla puolella kiertokytkimen vieressä. Karkea arvio jännitetasosta näkyy LCD-näytössä useilla palkkeilla (max. 3 baaria/taso).

• Aseta kiertokytkin NCV-asentoon.
• Kun olet kytkenyt virtapuristimen päälle, tuo virrankiristimen antennialue (pitimen oikea puoli kiertokytkimen vieressä) lähelle jännitteistä johdinta.
• LCD-näytön viivojen määrä vastaa suunnilleen jännitetasoa, NCV-merkki näkyy LCD-näytössä ja NCV-LED syttyy.

Lisätoiminnot

MAX/MIN

MIN/MAX-painikkeen lyhyt painallus vaihtaa minimi-, maksimi- ja normaaliarvon välillä. Tämä ominaisuus on oletuksena pois käytöstä. Painamalla painiketta lyhyesti, MAX-arvo näytetään ensin. Toinen lyhyt painallus aktivoi MIN-arvon syklisen näytön, sitten MAX-arvon ja normaaliarvon. Nämä toiminnot voidaan aktivoida kaikissa mittaustilo-issa. Asianmukaiset LCD-segmentit syttyvät osoittamaan MAX tai MIN.

HOLD-toiminto

Tämä toiminto ottaa käyttöön/poistaa LCD-päivityksen. Kun käyttäjä painaa HOLD-painiketta (lyhyt painallus), puristusmittari lopettaa LCD-näytön päivittämisen. Painikkeen painaminen uudelleen palauttaa puristusmittarin normaalin toiminnan. Hold-toiminto on käytettävissä kaikissa mittaustiloissa. Kun HOLD-toiminto on päällä, HOLD-segmentti kytkeytyy päälle.

Puristin taustavalo PÄÄLLE/POIS

Virran kytkemisen jälkeen HOLD/Backlight-painikkeen pitkä painallus kytkee taustavalon päälle/pois. Jos se on päällä, se poistetaan käytöstä aikakatkaisulla (1 minuutti) tai toisella pitkään HOLD/Backlight-painikkeen painalluksella. Ohjaus on mahdollista kaikissa mittaustiloissa.

Purista taskulamppu ON/OFF

Kun virta on kytketty päälle, Torch/LPF-painikkeen lyhyt painallus kytkee polttimen valon päälle/pois. Jos se on päällä, aikakatkaisu (1 minuutti) tai lyhyt (pitkä painallus) Torch/LPF-painikkeen uudelleen poistaa sen käytöstä. Ohjaus on käytettävissä kaikissa mittaustiloissa.

APO-toiminto

Automaattinen virrankatkaisu 15 minuutin kuluttua on oletusarvoisesti käytössä, LCD-segmentin APO on päällä ilmoittamaan tästä toiminnasta. Jotta APO voidaan poistaa käytöstä, laite on sammutettava. Käyttäjän tulee pitää HOLD/Backlight-painiketta painettuna ja kääntää kiertokytkin OFF-asennosta mihin tahansa mittausasentoon. Kun APO on poistettu käytöstä, APO LCD -segmentti sammu.

LPF-toiminto (alipäästösuodatin)

Ensimmäisen asteen LPF-suodatin vähentää melua ACA- ja ACV-tiloissa. LPF:n käyttö voi heikentää tarkkuutta.

Kun virta on kytketty, Torch/LPF-painikkeen pitkä painallus kytkee LPF:n päälle/pois. LPF on saatavana virran ja jännitteen AC-mittaustiloissa. Oletusarvoisesti LPF on pois päältä.

Huolto

Jos käytät laitetta käyttöohjeiden mukaisesti, ei erityishuoltoa tarvita. Mikäli päivittäisessä käytössä ilmenee toimintaongelmia, neuvontapalvelumme (puh. [phone]) on käytettävissäsi.

Puhdistus

Jos laite on likainen päivittäisen käytön jälkeen, on suositeltavaa puhdistaa se kostealla liinalla ja miedolla kotitalouksien puhdistusaineella. Varmista ennen puhdistamista, että laite on sammutettu ja irrotettu ulkoisesta virtalähteestä ja kaikista muista kytketyistä laitteista (kuten DUT:t, ohjauslaitteet jne.).

Varmista ennen puhdistamista, että laite on kytketty pois päältä ja irrotettu ulkoisesta virtalähteestä ja kaikista muista liitetyistä laitteista (kuten testiesineistä, ohjausinstrumenteista jne.) eikä sitä ole kiinnitetty jännitteelliseen johtimeen.

Älä koskaan käytä puhdistukseen happamia puhdistusaineita tai liuottimia.

Kalibrointiväli

Huoltoosastomme on kalibroitava laite säännöllisesti mittaustulosten määritetyn tarkku-uden varmistamiseksi. Suosittelemme kahden vuoden kalibrointiväliä.

Akun vaihto

Ennen pariston vaihtoa laite on irrotettava kaikista liitetyistä mittausjohtimista ja varmistettava, ettei laitetta ole puristettu jännitteiseen johtimeen. Käytä vain Tekniset tiedot -osiossa kuvattuja akkuja!

• Sammuta laite. Irrota testijohdot.
• Löysää laitteen takana olevat ruuvit. Nosta paristolokeron kansi.
• Poista tyhjentyneet akut.
• Aseta uudet paristot.
• Aseta paristokotelon kansi takaisin paikalleen ja kiristä ruuvit.

Ajattele ympäristöäsi, kun hävität paristojasi tai akkujasi. Ne kuuluvat vaarallisten jätteiden kaatopaikalle. Useimmissa tapauksissa akut voidaan palauttaa ostopaikkaansa.

Noudata käytettyjen paristojen ja akkujen palautusta, kierrätystä ja hävittämistä koskevia voimassa olevia määräyksiä.

Jos laitetta ei käytetä pitkään aikaan, ladattavat akut tai akut on poistettava. Jos laite on saastunut vuotavien akkukennojen takia, se on lähetettävä takaisin tehtaalle puhdistettaviksi ja tarkastettavaksi.

Tekniset tiedot

Näyttö 3 3/4 numeroa, LC-näyttö

Yleisnäyttö 4000 lasketaan

Napaisuuden näyttö automaattisesti

Akun tilan näyttö Tyhjän akun symboli tulee näkyviin (< 2,5 V)

Mittausluokka CAT IV / 1000V

Saasteaste 2

Virtalähde Paristot, 2 x 1,5 V, AAA

Mitat noin 220mm x 81mm x 43mm

Paino noin 260 g (ilman paristoja)

Ympäristöolosuhteet

Käyttölämpötila 0...50 °C (0...80 % suhteellinen kosteus)

Säilytyslämpötila -10...60 °C (0...80 % suhteellinen kosteus) (ilman paristoja)

Merenpinnan yläpuolella 2000 metriin asti

Toiminto Alue*1 Perus tarkkuus
DC jännite	400 metriä	±(1,5 % lukemasta + 5 numeroa)
	4 v	±(1 % lukemasta + 3 numeroa)
	40v
	400v
	1500v	±(1,5 % lukemasta + 3 numeroa)
AC jännite*2 *3 *5	400 metriä	±(1,5 % lukemasta + 5 numeroa)
	4 v	±(1 % lukemasta + 5 numeroa)
	40v
	400v
	1000v
Tasavirta - puristinmittaus	40A	±(2 % lukemasta + 5 numeroa)
	400A
DC - Jacks 400 uA		±(1,5 % lukemasta + 5 numeroa)
Vaihtovirta - puristimen mittaus*3 *4	40A	±(2 % lukemasta + 5 numeroa)
	400A
AC Power - Pistorasiat 400 uA		±(1,8 % lukemasta + 5 numeroa)
Vastus	400 ohmia	±(1,5 % lukemasta + 3 numeroa)
	4k ohmia
	40k ohmia
	400k ohmia
	4 Mohmia
	40 Mohmia
Läpäisykoe 10-50 ohmia
Diodi testi 0-1V
Kapasiteetti	51.2nF *6	tyypillisesti ±10 %
	512.0nF	±(1,5 % lukemasta + 5 numeroa)
	5,120 uF
	51,2 uF	tyypillisesti ±10 %
	100 uF *7
Taajuus	5000 Hz	+/- 0,1 % + 1D
	50,00 Hz
	500,0 Hz
	5000 kHz
	50,00 kHz
	500,00 kHz
	5000 MHz
TRMS +
NCV +

KÄYTTÖOPAS

Toiminto Alue*1 Perus tarkkuus

LPF +
Ylijännitekissa. CATIV 1000V
Taustavalo +
Taskulamppu valo +
LPF -3dB taajuus 1 kHz

Tekniset tiedot viittaavat lämpötilaan 23 °C ± 5 °C, kun suhteellinen kosteus on < 80 %. Lämpötilakerroin 0,15 x määritetty tarkkuus per 1 °C (<18 °C ja > 28 °C)

^1 Alin alue on määritetty välillä 5 % alueesta 100 % alueesta
^2 Signaali BW 40 Hz ... 1 kHz
^3 Sekoitettujen signaalien (AC+DC) tapauksessa vain puhdas AC-komponentti otetaan huomioon
AC-virtataajuus jopa 400 Hz
^5 Tarkkuus heikkenee taajuuden kasvaessa (yli 400 Hz).
^e Tiedot koskevat kapasitanssia > 10 nF
^7 Maksimimittausaika on 15 sekuntia

Palvelu ja takuu

Jos laite ei enää toimi, sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteyttä valtuutettuun Wiha-työkalujen asiakaspalveluun:

Asiakaspalvelu

Wiha Werkzeuge GmbH

Sähköposti: [e-mail]

SAKSA

Verkkosivusto: www.wiha.com

Jos näiden ohjeiden noudattamatta jättämisestä aiheutuu omaisuus- tai henkilövahinkoja, takuu raukeaa. Valmistaja ei ota vastuuta välillisistä vahingoista!

Spis treści
