NÁVOD K OBSLUZE 45219 Wiha

Úvod / rozsah dodávky 5

Doprava a skladování 5

Bezpečnostní instrukce 5

Vhodné a zamýšlené použití 6

Správnost návodu k obsluze....7

Ovládání a připojení 7

Ovládání terminálu a upevňovací prvky....7

Funkce tlačítek....8

LCD segmenty....9

Možnosti zapnutí....9

Popis uživatelského rozhraní 9

Měření 9

Měření napětí....9

Měření proudu 10

Měření odporu 10

Test kontinuity.... 11

Test diody 11

Měření kapacity.... 11

Měření frekvence.... 11

NCV (Bezkontaktní měření napětí) - pouze AC 12

Doplňkové funkce 12

MAX/MIN 12

Funkce HOLD 12

Podsvícení svorek ZAP/VYP....12

Světlo kleští ON/OFF.... 12

Funkce APO 12

Funkce LPF (dolní propust) 13

Údržba 13

Čištění 13

Kalibrační interval....13

Výměna baterie.... 13

Technické specifikace 14

Servis a záruka 16

Poznámky k zařízení nebo v návodu k obsluze

Upozornění na možné nebezpečí, dodržujte návod k obsluze.

Oznámení! Budte prosím velmi opatrní.

Pozor! Nebezpečné napětí. Nebezpečí úrazu elektrickým proudem.

Souvislá dvojitá nebo zesílená izolace kategorie II IEC 536 / DIN EN 61140.

Splňuje požadavky Spojeného království.

CAT IV 1000V

Zařízení odpovídá kategorii měření CAT IV 1000 V vůči zemi.

Popis:

Kategorie měření CAT II je určena pro měření na obvodech přímo připojených k nízkonapěťové soustavě, tj. na domácích spotřebičích, prénosném nářadí a podobných zařízeních.

Kategorie měření CAT III se vztahuje na měření v instalaci budovy, tj. v rozvodných panelech, jističích, elektroinstalacích včetně kabelů, přípojnic, rozvodných skřiní, vypínačů, zásuvek v pevné instalaci, ale i zařízení pro průmyslové použití a některých dalších zařízení. např. B. stacionární motory s trvalým připojením k pevné instalaci.

Kategorie měření CAT IV platí pro měření u zdroje NN, tj. u elektroměrů.

Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečný provoz a údržbu zařízení. Žádáme uživatele, aby si před použitím zařízení pozorně přečetl uživatelskou příručku a dodržoval všechny části.

Nepřečtení návodu k obsluze nebo nedodržení varování a pokynů v něm uvedených může vést k vážnému zranění nebo poškození zařízení. Vždy je třeba přísně dodržovat příslušné předpisy pro prevenci úrazů profesních sdružení.

Úvod / rozsah dodávky

Klešťové měříče se vyznačují následujícími vlastnostmi:

• LC displej se 4000 čísly
- Bezpečnost dle DIN VDE 0411/ EN 61010, kategorie měření CAT IV 1000 V
- Měření napětí, proudu a odporu
• Diodový a akustický test kontinuity
- Měření kapacity a frekvence
• Automatický výběr rozsahu
- Odolné vůči nárazům a nárazům díky robustní konstrukci

Rozsah dodávky

• 1 x Proudová svorka
- 2 x testovací vodiče (1 x červený, 1 x černý)
• 2 x baterie 1,5V, IEC LR03
• 1 x návod k použití

Doprava a skladování

Uschovejte si prosím originální obal pro pozdější přepravu, např. pro kalibraci. Poškození při přepravě v důsledku vadného obalu je ze záruky vyloučeno. Aby nedošlo k poškození zařízení, doporučuje se vyjmout baterie, pokud zařízení nebude po určitou dobu používáno. Pokud by bylo zařízení přesto kontaminováno vyteklými články baterie, žádáme vás, abyste jej poslali zpět do továrny k vyčištění a kontrole.

Nástroje musí být skladovány v suchých a uzavřených prostorách. Pokud je zařízení přepravováno při extrémních teplotách (vysokých nebo nízkých), je před uvedením zařízení do provozu vyžadována doba zotavení alespoň 2 hodiny.

Bezpečnostní instrukce

Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečný provoz a používání zařízení. Před použitím zařízení si pozorně přečtěte návod k obsluze a ve všech ohledech jej dodržujte.

Je třeba dodržovat příslušné předpisy pro prevenci úrazů profesních sdružení pro elektrické systémy a přístroje.

Aby nedošlo k úrazu elektrickým proudem, při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) RMS AC je třeba dodržovat platné bezpečnostní předpisy a předpisy VDE týkající se nadměrného dotykového napětí. Hodnoty v závorkách platí pro omezené oblasti (jako je medicína a zemědělství).

Měření v nebezpečné blízkosti elektrických zařízení smí být prováděno pouze pod vedením odpovědného elektrikáře a nikdy ne samostatně.

Pokud již nelze zaručit bezpečnost obsluhy, je třeba zařízení vyřadit z provozu a zajistit proti použití. Bezpečnost již není zaručena, pokud zařízení (včetně příslušenství, jako jsou testovací kabely atd.):

NÁVOD K POUŽITÍ

• má zjevné poškození
• neprovádí požadovaná měření
• byl příliš dlouho skladován za nepříznivých podmínek
• byl mechanicky namáhán během přepravy nebo skladování
• byl kontaminován vyteklými bateriemi

Zařízení se smí použivat pouze v rámci provozních rozsahů uvedených v části „Technické údaje“.

Zabraňte zahřivání zařízení přímým slunečním zářením, aby byla zajištěna správná funkce a dlouhá životnost zařízení.

Otevření zařízení je určeno pouze k výměně baterií! Před otevřením musí být zařízení vypnuto a odpojeno od jakéhokoli okruhu. Jinak hrozí nebezpečí úrazu elektrickým proudem.

Zařízení smí být používáno pouze za podmínek a pro účely, pro které bylo navrženo. Z tohoto důvodu je třeba dodržovat zejména bezpečnostní pokyny, technické údaje včetně podmínek prostředí a použití v suchém prostředí.

Provozní bezpečnost již není zaručena, pokud je zařízení přestavěno nebo jakýmkoli způsobem upraveno.

Úpravy nebo změny na zařízení ruší veškeré nároky na záruku a záruku vůči výrobci.

Zařízení mohou obsluhovat pouze vyškolení uživatelé.

Nikdy nepoužívejte zařízení v potenciálně výbušném prostředí.

Před a po použití vždy zkontrolujte, zda zařízení správně funguje. Rozbité pouzdro EgB, poškozené testovací kabely nebo vytékající baterie.

Vystavení vysokofrekvenčnímu elektromagnetickému poli (RF) může ovlivnit měření a vést k nesprávnému čtení proudu. Porucha je dočasná a nezpůsobí žádné poškození zařízení. Původní přesnost je plně obnovena, když je modul odstraněn z RF pole. Běžnými zdroji RF polí jsou např. B. přenosná 2-pásmová rádiová zařízení (vysílačky) nebo mobilní telefony. Pokud máte podezření, že takový zdroj ruší měřicí přístroj, bud’vysílač vypněte, nebo zvyšte vzdálenost mezi vysílačem a měřicím přístrojem.

Vhodné a zamýšlené použití

Toto zařízení je určeno pouze pro aplikace popsané v návodu k obsluze. Jakékoli jiné použití je považováno za nevhodné a neodpovídající zamýšlenému použití a může vést k nehodám nebo zničení zařízení. Jakékoli zneužití vede k zániku veškerých záručních a záručních nároků provozovatele vůči výrobci.

Neneseme žádnou odpovědnost za škody na majetku nebo zranění osob v důsledku nesprávné manipulace nebo nedodržení bezpečnostních pokynů. V takových případech zaniká jakýkoli nárok na záruku. Vykřičník v trojúhelníku označuje bezpečnostní pokyny v návodu k obsluze. Než začnete zařízení používat poprvé, přečtěte si celý návod.

V případě poškození způsobeného nedodržením pokynů zaniká nárok na záruku! Za vzniklé škody nepřebíráme žádnou odpovědnost!

Výrobce neručí za škody na majetku nebo zranění osob v důsledku:

• Nedodržení pokynů
• úpravy výrobku neschválené výrobcem,
• použití náhradních dílů neschválených nebo vyrobených výrobcem,
• požívání alkoholu, drog nebo léků.

Správnost návodu k obsluze

Tento návod k obsluze byl vytvořen s nezbytnou péčí a pozorností. Na úplnost a správnost informací, ilustrací a nákresů se nevztahuje žádný nárok a žádná záruka. Změny, tiskové chyby a omyly jsou vyhrazeny.

Ovládání a připojení

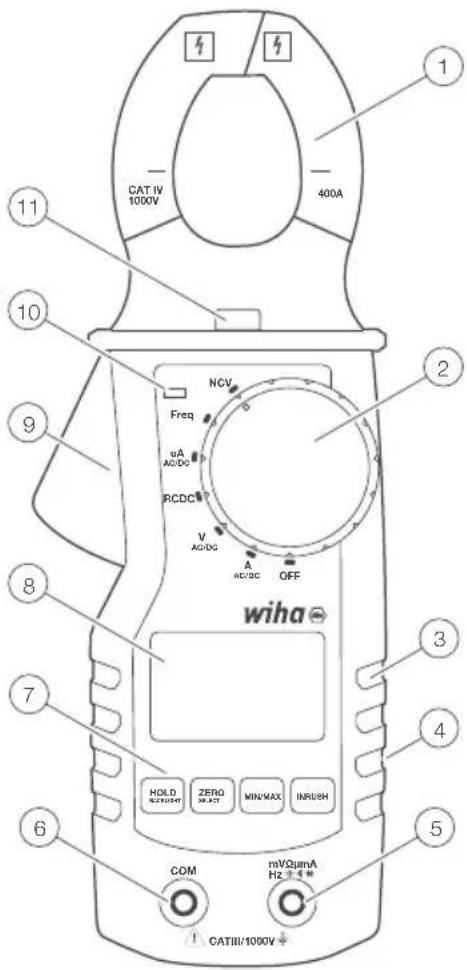

Ovládání terminálu a upevňovací prvky

1 Kleště

2 Otočný přepínač

3 Chráněná oblast

④ Na zadní straně: přihrádka na baterie

⑤ Vstupní zásuvka pro všechna měření (viz kapitola „Měření“)

⑥ Konektor zem/COM pro měření napětí, mA proudu, odporu, kontinuity, kapacity, diody a frekvence

7 Ovládací tlačítka

8 LC displej

⑨ Klešťová páka

10 LED detekce NCV

11 Svítilna

CAT IV 1000V 400A NCV Freq uA AC/DC RCDC V AC/DC A AC/DC OFF wiha HOLD AC/DC ZERO AC/DC MIN/MAX INRUSH COM mVΩumA Hz CATIII/1000V

45219

① Společné připojení (zpátečka) pro všechna měření.

② Vstupní kleště pro měření napětí, odporu, kontinuity, kapacity, frekvence a uA

Funkce tlačítek

Klešťový měřič má 4 tlačítka, která reagují na krátké a dlouhé stisknutí. Funkce jednotlivých tlačítek jsou popsány v tabulce níže.

		Krátký stisk Dlouhé stisknutí
Svítilna/LPF	Režim A	Zapnout/vypnoutsvitilnu	Zapnutí/vypnutí LPF
	Režim V	Zapnout/vypnoutsvitilnu	Zapnutí/vypnutí LPF
	Režim RCDC	Zapnout/vypnoutsvitilnu	-
	Režim uA	Zapnout/vypnoutsvitilnu	-
	frekvenční režim	Zapnout/vypnoutsvitilnu	-
	Režim NCV	Zapnout/vypnoutsvitilnu	-
min/max	Režim A	změna z Min/Max/Normal	-
	Režim V	změna z Min/Max/Normal	-
	Režim RCDC	změna z Min/Max/Normal	-
	Režim uA	změna z Min/Max/Normal	-
	frekvenční režim	změna z Min/Max/Normal	-
	Režim NCV - -
Hold/ Podsvícení	Režim A	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
	Režim V	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
	Režim RCDC	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
	Režim uA	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
	frekvenční režim	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
	Režim NCV	Zapnutí/vypnutífunkce hold	Zapnutí/vypnutípodsvícení
Zero/ Select	Režim A změna z AC/DC Nula (pouze ADC)
	Režim V	změna z R/C/C/Co
	Režim RCDC	změna z R/C/C/Co	-
	Režim uA	změna z AC/DC	-
	frekvenční režim	-	-
	Režim NCV - -

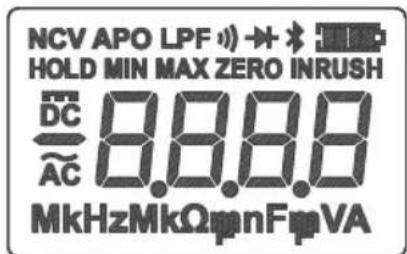

LCD segmenty

Indikátor baterie

DC AC AC / DC

MkHzMkΩpnFpVA Jednotky

-0000 Čtení

ZERO Nulování v režimu DC svorky

Test diody

Test kontinuity

LPF LP filtr (AC) aktivován

APO Automatické vypnutí povoleno

NCV Bezkontaktní napětí aktivní

HOLD HOLD je aktivován. Displej zmrazí aktuální hodnotu

MIN MAX Maximální, minimální a průměrné čtení

NCV APO LPF »→* HOLD MIN MAX ZERO INRUSH DC 8.8.8 AC MkHzMkΩpnFppVA

Chybové zprávy na LCD

OL Vstup je mimo rozsah

Možnosti zapnutí

Funkce automatického vypnutí (APO) je ve výchozím nastavení zapnuta. APO vypne proudovou svorku po 15 minutách nečinnosti.

Stisknutím a podržením tlačitka HOLD a přepnutím přepínače z OFF do druhé polohy vypnete funkci automatického vypnutí.

Popis uživatelského rozhraní

Pomocí otočného přepínače může uživatel zvolit režim měření. Když je proudová kleště v režimu proudu [A] nebo napětí [V], výchozí je AC. DC se volí ručně pomocí tlačítka Zero/Select.

Měření

Při připojování testovacích vodičů k obvodu nebo zařízení připojte společný testovací vodič (COM) před připojením živého vodiče; při odpojování testovacích vodičů před odstraněním běžného testovacího vodiče odstraňte živý vodič.

Měření napětí

Aby se zabránilo úrazu elektrickým proudem, při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) rms AC je třeba dodržovat platná bezpečnostní opatření a směrnice VDE týkající se nadměrného dotykového napětí. Hodnoty v závorkách platí pro omezené oblasti (jako je medicína, zemědělství).

NÁVOD K POUŽITÍ

• Nastavte otočný přepínač do polohy V.
• Po zapnutí proudové kleště připojte černý testovací vodič do zdířky COM a červený testovací vodič do zdířky V/Ω/Cap.
• Ve výchozím nastavení je klešťový měřič v režimu měření strídavého proudu; pro nastavení na DC krátce stiskněte tlačítko ZERO/Select.
• Připojte testovací vodiče k testovanému předmětu.
• Naměřená hodnota je zobrazena na LCD displeji.

Měření proudu

Při připojování měřicího zařízení se ujistěte, že měřicí obvod není pod napětím.

Zařízení lze používat pouze v obvodech, které jsou chráněny proudem 400A do jmenovitého napětí 1000V. Musí být dodržen jmenovitý průřez připojovacího kabelu a musí být zaručeno bezpečné spojení.

μA DC

• Nastavte otočný přepínač do polohy A.
• Po zapnutí proudové kleště černý testovací vodič do zdlřky COM a červený testovací vodič do V/Ω/Cap. /μA zásuvka.
• Připojte testovací vodiče k testovanému předmětu.
• Naměřená hodnota je zobrazena na LCD displeji.

A AC/DC

• Nastavte otočný přepínač do polohy A.
• Po zapnutí proudové kleště připojte vodič kleští s neznámým proudem.
• Ve výchozím nastavení je klešťový měřič v režimu AC měření. Krátkým stisknutím tlačítka Zero/Select se přepnete do režimu DC.
• Pokud měříte stejnosměrný proud, dlouhým stisknutím tlačítka Zero/Select vynulujete LCD displej.
• Naměřená hodnota je zobrazena na LCD displeji.

Měření odporu

Před každým měřením odporu je třeba se ujistit, že zkoušený odpor není pod napětím. Nedodržení tohoto požadavku může vést k vážnému zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

• Nastavte otočný přepínač do polohy Ω/Diode/Cap/Continuity.
• Po zapnutí proudové kleště krátce stiskněte tlačitko Zero/Select pro změnu režimu měření na odpor.
• Připojte černý testovací vodič ke konektoru COM a červený testovací kabel ke konektoru V/Ω/Cap.
• Připojte testovací vodiče k testovanému předmětu.
• Naměřená hodnota je zobrazena na LCD displeji.

Test kontinuity

Před každou zkouškou kontinuity se musí zajistit, že zkoušený prvek není pod napětím. Nedodržení tohoto pokynu může mít za následek vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření. Zobrazená hodnota odporu je orientační. Pro přesné měření odporu je nutné použít funkci měření odporu.

• Nastavte otočný přepínač do polohy Ω/dioda/kapacita/kontinuita.
• Po zapnutí proudové kleště krátce stiskněte tlačítko Zero/Select pro změnu režimu měření na spojitost.
• Připojte černý testovací vodič ke konektoru COM a červený testovací kabel ke konektoru V/Ω/Capacitance/μA.
• Připojte testovací vodiče k testovanému předmětu.
• Naměřená hodnota je zobrazena na LCD displeji.

Test diody

Před každým testem diody se musí ujistit, že testovaný prvek není pod napětím. Nedodržení tohoto pokynu může mít za následek vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

Rezistory a polovodičové cesty paralelně s diodou vedou ke zkresleným výsledkům měření.

• Nastavte otočný přepínač do polohy Ω/dioda/kapacita/kontinuita.
• Po zapnutí klešťového měříče krátkým stisknutím tlačítka Zero/Select přepnete režim měření na test diod.
• Připojte černý testovací vodič ke konektoru COM a červený testovací kabel ke konektoru V/Ω/Capacitance/μA.
• Připojte testovací vodiče k testovanému předmětu.
• Naměřená hodnota je zobrazena na LCD displeji.

Měření kapacity

Před každým testem kapacity musí být zajištěno, že testovaná kapacita není aktivní. Nedodržení tohoto pokynu může mít za následek vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

Rezistory a polovodičové cesty paralelní s kapacitou vedou ke zkresleným výsledkům měření.

Před testováním se ujistěte, že jsou kondenzátory vybité!

• Nastavte otočný přepínač do polohy Ω/dioda/kapacita/kontinuita.
• Po zapnutí klešťového měříče krátce stiskněte tlačítko Zero/Select pro přeputní režimu měření na kapacitní.
• Připojte černý testovací vodič ke konektoru COM a červený testovací kabel ke konektoru V/Ω/Capacitance/μA.
• Připojte měřicí vedení k testovanému objektu.
• Naměřená hodnota je zobrazena na LCD displeji.

Měření frekvence

• Nastavte otočný přepínač do polohy Frequency.
• Po zapnutí proudové kleště připojte černý testovací vodič do zdířky COM a červený testovací vodič do zdířky V/Ω/kapacita/μA.
• Připojte testovací vodiče k testovanému předmětu.
• Přečtěte si výsledek měření zobrazený na displeji.

NCV (Bezkontaktní měření napětí) - pouze AC

Tuto funkci používejte pouze jako indikátor a vždy zkontrolujte prítomnost napětí pomocí V-módu kleště!

Anténa NCV klešťového měříče je umístěna na pravé straně vedle otočného přepínače. Hrubý odhad napěťové úrovně je zobrazen s počtem čar na LCD (max. 3 čárky/úroveň).

• Nastavte otočný přepínač do polohy NCV.
• Po zapnutí proudové kleště přibližte oblast antény proudové kleště (pravá strana kleští vedle otočného spínače) k živému vodiči.
• Počet čárek na LCD displeji odpovídá přibližně úrovni napětí, na LCD displeji se zobrazí znak NCV a rozsvítí se LED NCV.

Doplňkové funkce

MAX/MIN

Krátkým stisknutím tlačítka MIN/MAX se přepíná mezi minimální, maximální a normální hodnotou. Tato funkce je ve výchozím nastavení zakázána. Krátkým stisknutím tlačítka se nejprve zobrazí MAX hodnota. Dalším krátkým stisknutím se aktivuje cyklické zobrazení hodnoty MIN, poté hodnoty MAX a normální hodnoty. Tyto funkce lze aktivovat ve všech režimech měření. Příslušné LCD segmenty se rozsvítí a indikují MAX nebo MIN.

Funkce HOLD

Tato funkce aktivuje/deaktivuje aktualizaci LCD. Jakmile uživatel stiskne tlačitko HOLD (krátký stisk), klešťový měřič přestane aktualizovat LCD displej. Dalším stisknutím tlačítka obnovíte normální provoz klešťového měřiče. Funkce hold je dostupná ve všech režimech měření. Když je funkce HOLD zapnuta, segment HOLD se zapne.

Podsvícení svorek ZAP/VYP

Po zapnutí se dlouhým stisknutím tlačítka HOLD/Backlight zapíná/vypíná podsvícení. Pokud je zapnuto, bude deaktivováno časovým limitem (1 minuta) nebo dalším dlouhým stisknutím tlačítka HOLD/Backlight. Ovládání je možné ve všech režimech měření.

Světlo kleští ON/OFF

Po zapnutí se světlo baterky zapne/vypne krátkým stisknutím tlačítka Torch/LPF. Pokud je zapnuto, časový limit (1 minuta) nebo opětovný krátký stisk (dlouhé stisknutí) tlačítka Torch/LPF jej deaktivuje. Ovládání je dostupné ve všech režimech měření.

Funkce APO

Automatické vypnutí po 15 minutách je standardně povoleno, LCD segment APO je zapnutý, aby signalizoval toto chování. Chcete-li deaktivovat APO, musí být zařizení vypnuto. Uživatel musí podržet tlačitko HOLD/Backlight a přepnout otočný přepínač z polohy OFF do libovolné polohy měření. Když je APO zakázáno, segment APO LCD se vypne.

Funkce LPF (dolní propust)

LPF filtr prvního řádu poskytuje redukci šumu v režimech ACA a ACV. Použití LPF může snížit přesnost.

Po zapnutí dlouhým stisknutím tlačitka Torch/LPF přepnete LPF na zapnutí/vypnutí. LPF je k dispozici v režimech měření proudu a napětí AC. Ve výchozím nastavení je LPF vypnutý.

Údržba

Pokud zařízení používáte podle návodu k použití, není nutná žádná zvláštní údržba. Pokud by se při každodenním používání vyskytly provozní problémy, je vám k dispozici naše poradenská služba (Tel.: [phone]).

Čištění

Pokud je zařízení po každodenním používání znečištěné, doporučujeme jej vyčistit vlhkým hadříkem a jemným čisticím prostředkem pro domácnost. Před čištěním se ujistěte, že je zařízení vypnuté a odpojené od externího napájení a od všech ostatních připojených zařízení (jako jsou DUT, ovládací zařízení atd.).

Před čištěním se ujistěte, že je přístroj vypnutý a odpojený od externího napájení a od všech ostatních připojených přístrojů (jako jsou testovací objekty, kontrolní přístroje atd.) a není přichycen k živému vodiči.

K čištění nikdy nepoužívejte kyselé čisticí prostředky nebo rozpouštědla.

Kalibrační interval

Zařízení musí být pravidelně kalibrováno naším servisním oddělením, aby byla zajištěna specifikovaná přesnost výsledků měření. Doporučujeme kalibrační interval dva roky.

Výměna baterie

Před výměnou baterie musí být přístroj odpojen od všech připojených testovacích vodičů a musí být zajištěno, že přístroj není upnut na vodič pod napětím. Používejte pouze baterie, které jsou popsány v části Technické údaje!

• Vypněte zařízení. Odpojte testovací vodiče.
- Povolte šrouby na zadní straně zařízení. Zvedněte kryt prostoru pro baterie.
- Vyjměte vybité baterie.
• Vložte nové baterie.
- Nasadte kryt prostoru pro baterie a znovu utáhněte šrouby.

Při likvidaci baterií nebo akumulátorů myslete na své životní prostředí. Patří na skládku nebezpečného odpadu. Ve většině případů lze baterie vrátit tam, kde byly zakoupeny.

Dodržujte prosím platné předpisy pro vracení, recyklaci a likvidaci použitých baterií a akumulátorů.

Pokud se zařízení delší dobu nepoužívá, je nutné vyjmout dobíjecí baterie nebo baterie. Pokud je zařízení kontaminováno vyteklými články baterie, musí být zasláno zpět do továrny k vyčištění a kontrole.

Technické specifikace

Zobrazit 3 3/4 číslice, LC displej

celkové zobrazení 4000 počítá

Zobrazení polarity automaticky

Zobrazení stavu baterie Zobrazí se symbol vybité baterie (< 2,5 V)

Kategorie měření CAT IV / 1000V

Stupeň znečištění 2

Zdroj napájení Baterie, 2 x 1,5V, AAA

Rozměry Čca. 220 mm x 81 mm x 43 mm

Hmotnost Cca. 260 g (bez baterii)

Ekologické předpoklady

Provozní teplota 0...50 °C (0...80 % relativní vlhkost)

Skladovací teplota -10...60 °C (0...80 % relativní vlhkost) (bez baterií)

Nad hladinou moře až 2000 m

Funkce Oblast*1 Základní přesnost
DC napětí	400 metrů	± (1,5 % čtení + 5 číslic)
	4 v	± (1 % čtení + 3 číslice)
	40v
	400v
	1500v	± (1,5 % čtení + 3 číslice)
Strídavé napětr'2 '3 '5	400 metrů	± (1,5 % čtení + 5 číslic)
	4 v	± (1 % čtení + 5 číslic)
	40v
	400v
	1000v
Stejnosměrný proud — klešťové měření	40A	± (2 % čtení + 5 číslic)
	400A
DC — Jacky 400uA		± (1,5 % čtení + 5 číslic)
Strídavý proud — klešťové mořon'3 '1	40A	± (2 % čtení + 5 číslic)
	400A
Napájení AC - Zásuvky 400uA		± (1,8 % čtení + 5 číslic)
Odpor	400 ohmů	± (1,5 % čtení + 3 číslice)
	4k ohmy
	40k ohmů
	400k ohmů
	4 Mohmy
	40 Mohmů
Zkouška průchodu 10-50 ohmů
Test diody 0 – 1V
Kapacita	51,2 nF *6	obvykle ±10 %
	512,0 nF	± (1,5 % čtení + 5 číslic)
	5,120uF
	51,2uF	obvykle ±10 %
	100uF *7
Frekvence	5 000 Hz	+/- 0,1 % + 1D
	50,00 Hz
	500,0 Hz
	5000 kHz
	50,00 kHz
	500,00 kHz
	5 000 MHz
TRMS +
NCV +

NÁVOD K POUŽITÍ

Funkce Oblast*1 Základní přesnost

LPF +
Přepětí kat. CATIV 1000V
Podsvícení +
Světlo pochodně +
LPF -3dB frekvence 1 kHz

Technické údaje se vztahují na 23 °C ± 5 °C při < 80 % relativní vlhkosti Teplotní koeficient 0,15 x specifikovaná přesnost na 1 °C (<18 °C a > 28 °C)

^1 Nejnižší rozsah je specifikován od 5 % rozsahu do 100 % rozsahu
^2 Signál BW 40 Hz ... 1 kHz
^3 V případě smíšených signálů (AC+DC) se bere v úvahu pouze čistá složka AC
^2 Frekvence střídavého proudu až 400 Hz
* Přesnost klesá s rostoucí frekvencí (nad 400 Hz).
^6 Informace platí pro kapacity > 10 nF
^7 Maximální doba měření je 15 sekund

Servis a záruka

Pokud zařízení již není funkční, máte dotazy nebo potřebujete informace, kontaktujte prosím autorizovaný zákaznický servis nástrojů Wiha:

Služby zákazníkům

Případě poškození majetku nebo zranění osob způsobených nedodržením těchto pokynů zaniká záruka. Za následné škody výrobce neručí!

Оглавление
