NÁVOD K OBSLUZE 45215 Wiha

Úvod / rozsah dodávky 4

Doprava a skladování 4

Bezpečnostní instrukce 5

Ovládání a připojení 6

Klíče 6

Funkce měření 10

Provádění měření 11

Měření napětí....11

NCV (bezkontaktní měření napětí) 11

Měření frekvence.... 12

Měření odporu 12

Test kontinuity.... 12

Test diody 12

Kapacita 12

Měření teploty 13

Měření proudu 13

Údržba 14

Čištění 14

Kalibrační interval.... 15

Výměna baterie.... 15

Výměna pojistky.... 15

Technické specifikace 16

Servis a záruka 19

Pokyny uvedené na zařízení a v návodu k obsluze

Varování před nebezpečným místem. Dodržujte návod k obsluze.

Oznámení! Věnujte prosím pozornost.

Pozor! Nebezpečné napětí, nebezpečí úrazu elektrickým proudem.

Průběžná dvojitá nebo zesílená izolace podle kategorie II DIN EN 61140.

Ochrana před úrazem elektrickým proudem.

Splňuje požadavky Spojeného království.

Zařízení vyhovuje směrnici WEEE (2012/19/EU). Toto označení znamená, že tento výrobek nesmí být likvidován spolu s ostatním domovním odpadem v celé EU. Abyste předešli možnému poškození životního prostředí nebo lidského zdraví v důsledku nekontrolované likvidace odpadu, recyklujte zodpovědně, abyste podpořili udržitelné opětovné použití materiálů. Chcete-li vrátit použité zařízení, použijte systémy vracení a sběru nebo kontaktujte prodejce, u kterého jste produkt zakoupili. Tento výrobek můžete odevzdat k ekologické recyklaci.

CAT IV/600V; CAT III/1000V

Zařízení odpovídá kategoriím měření CAT IV/600 V, CAT III/1 000 V vůči zemi.

Popis

CAT II: Kategorie měření II se vztahuje na testovací a měřicí obvody, které jsou přímo připojeny k místu použití (jako jsou síťové zásuvky atd.) nízkonapěťové síťové instalace.

CAT III: Kategorie měření III se vztahuje na zkušební a měřicí obvody spojené s rozvo- dem nízkonapěťové síťové instalace budovy.

CAT IV: Kategorie měření IV se vztahuje na zkušební a měřicí obvody připojené ke zdroji nízkonapěťové síťové instalace budovy.

Návod k obsluze obsahuje informace a pokyny, které jsou nezbytné pro bezpečný provoz a používání zařízení. Před použitím zařízení je třeba pečlivě přečíst návod k obsluze a ve všech ohledech jej dodržovat.

Při nedodržení pokynů nebo při nedodržení výstrah a poznámek může dojít k vážnému zranění uživatele nebo k poškození zařízení.

Úvod / rozsah dodávky

Zakoupili jste si kvalitní měřicí přístroj, se kterým můžete provádět reprodukovatelná měření po velmi dlouhou dobu. Multimetry jsou multimetry, které lze použít univerzálně. Byly postaveny podle nejnovějších bezpečnostních předpisů a zajišťují bezpečnou a spolehlivou práci.

Multimetry jsou cenným pomocníkem pro všechny standardní měřicí úlohy v ruční, průmyslové nebo hobby oblasti.

Multimetr se vyznačuje následujícími funkcemi:

• Digitální multimetr s extra velkým displejem
- 3 ^3/4 -místný LCD displej s 6 000 číslicemi a sloupcovým grafem
- Bezpečnost dle DIN VDE 0411, EN 61010, IEC 61010, CAT III/1 000 V
- Měření napětí (až 1 000 V), proudu a odporu
- Bezkontaktní detekce napětí (NCV)
- Režim SCAN: Automatická detekce a měření AC/DC
• Samostatné měření mV AC/DC
• Diodový a akustický test kontinuity
- Měření teploty
- Kapacita, frekvence a pracovní cyklus
• Automatický výběr rozsahu
- Tlačítka s přidržením (režim přidržení displeje), měření relativní hodnoty, min/max a průměr
- Funkce automatického vypnutí
- Odolnost proti nárazu a nárazu díky standardnímu ochrannému krytu
- Kompaktní velikost

Rozsah dodávky

• 1 x Digitální multimetr 45215
• 1 x ochranné pouzdro
- 2 x testovací vodiče (1 x červený, 1 x černý)
• 2 x baterie 1,5V, IEC LR03
• 1 x Návod k použití

Doprava a skladování

Uschovejte si prosím originální obal pro pozdější odeslání, např. B. pro kalibraci.

Poškození při přepravě v důsledku vadného obalu je ze záruky vyloučeno. Abyste

NÁVOD K POUŽITÍ

předešli poškození, měly by být baterie vyjmuty, pokud nebudete glukometr delší dobu používat. Pokud by však bylo zařízení kontaminováno vyteklými články baterie, musí být zařízení odesláno do továrny na vyčištění a kontrolu.

Zařízení musí být skladováno v suchých uzavřených místnostech. Pokud bylo zařízení přepravováno při extrémních teplotách, potřebuje před zapnutím aklimatizaci alespoň 2 hodiny.

Bezpečnostní instrukce

Při všech pracích je třeba dodržovat platné předpisy pro prevenci úrazů obchodních profesních sdružení pro elektrické systémy a přístroje.
Při všech pracích je třeba dodržovat aktuálně platné předpisy pro prevenci úrazů obchodních profesních sdružení týkající se ochrany těla v případě nebezpečí popálení.
Aby se předešlo úrazu elektrickým proudem, musí být při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) eff AC dodržovány platné bezpečnostní předpisy a předpisy VDE týkající se nadměrného dotykového napětí. Hodnoty v závorkách platí pro zakázaná území (jako je lékařství, zemědělství).
Měření v nebezpečné blízkosti elektrických zařízení smí být prováděno pouze pod vedením odpovědného elektrikáře a nikoli samostatně.
Pokud již nelze zaručit bezpečnost obsluhy, je třeba zařízení vyřadit z provozu a zajistit proti neúmyslnému použití. To je případ, kdy zařízení:
- má zjevné poškození.
- požadovaná měření se již neprovádějí.
- byl příliš dlouho skladován za nepříznivých podmínek.
- pri transportu mech. byl vystaven stresu.
Zařízení lze používat pouze v provozních a měřicích rozsazích uvedených v části Technické údaje.
Zabraňte zahřívání zařízení přímým slunečním zářením. Jen tak si zajistíte bez-problémový provoz a dlouhou životnost.
Pokud je otevření zařízení, např. B. nutné pro výměnu pojistky, smí to provést pouze odborník. Před otevřením musí být zařízení vypnuto a odpojeno od všech elektrických obvodů.
Zařízení smí být používáno pouze za podmínek a pro účely, pro které bylo navrženo. Dodržujte zejména bezpečnostní pokyny, technické údaje s okolními podmínkami a použití v suchém prostředí.

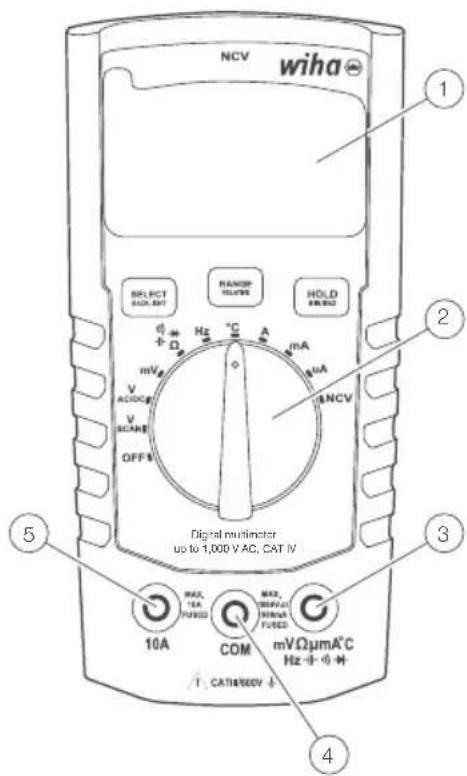

Ovládání a připojení

① Podsvícený LC displej
2 Otočný přepínač pro funkce měření
3 Vstupní zásuvky pro měřicí rozsahy
4 Uzemnění pro všechny měřicí rozsahy
⑤ Vstupní zásuvka pro rozsah měření proudu 10A

NCV wiha SELECT ACI.REF RANOR SULFINS HOLD IN RIO + - Q Hz °C A mA mA mV V ACDC V SCAN OFF NCV Digital multimeter up to 1,000 V AC, CAT IV MAX. 10A MAX. 10A COM mVΩμmA'c Hz -0 -0 - CATH800V ↓ 4

Klíče

Každé tlačitko (SELECT&BACKLIGHT, RANGE&RELATIVE; HOLD&MIN/MAX/AVG) má 2 funkce.

Krátkým stisknutím (méně než 1 s) se volí funkce krátkého stisknutí (SELECT, RANGE nebo HOLD). To je potvrzeno jediným pípnutím.

Dlouhým stisknutím (delším než 1 s) se volí funkce dlouhého stisknutí (PODSVETLO, RELATIVNÍ nebo MINIMÁLNÍ/MAXIMÁLNÍ/PRŮMĚRNÉ). Při stisknutí se nejprve ozve jedno a poté dvojité pípnutí jako potvrzení.

Vybrat

Pomocí tlačitka SELECT můžete procházet různými funkciemi měření, které sdílejí stejnou polohu na otočném přepínači:

• Měření AC/DC napětí (v režimu V a mV)
  • Odpor, kontinuita, dioda, kapacita
• Teplotní stupnice: °C nebo °F
• Měření AC/DC proudu (v rozsahu 10 A, mA a μA)

Vyberte požadovaný režim měření

Stiskněte krátce (méně než 1 s) tlačítko

SELECT. Po pípnutí tlačítko uvolněte.

Podsvícení

Zapnutí/vypnutí podsvícení

Stiskněte a podržte tlačítko BACKLIGHT (více než 1 s), dokud neuslyšíte dvojité pípnutí.

Plocha

Pomocí tlačítká RANGE můžete přepínat mezi režimy Auto Range a Manual Range a procházet různými manuálními rozsahy, jak je popsáno níže:

• Když je multimetr v automatickém rozsahu, krátkým stisknutím (méně než 1 s) tlačítka RANGE/RELATIVE přepnete multimetr do manuálního rozsahu.
• Když je multimetr v manuálním rozsahu, krátkými stisky (méně než 1 s) tlačítka RANGE/RELATIVE můžete procházet různými manuálními rozsahy.
• V manuálním rozsahu dlouhým stisknutím (více než 1 s) tlačítka RANGE/RELATIVE přepnete multimetr zpět do automatického rozsahu.

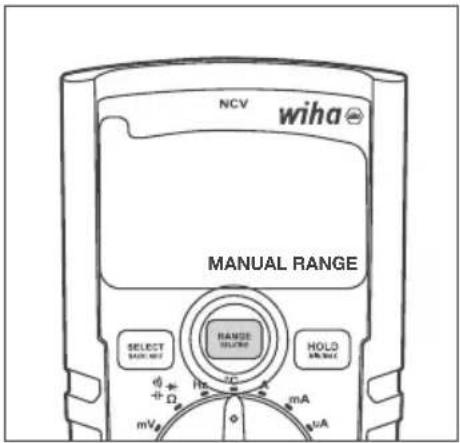

Přepněte na manuální rozsah

V automatickém rozsahu stiskněte krátce (méně než 1 s) tlačítko RANGE. Po pípnutí tlačítko uvolněte.

AUTORANGE

Přepněte do další manuální oblasti

V manuálním rozsahu krátce stiskněte (méně než 1 s) tlačítko RANGE. Po pípnutí tlačítko uvolněte.

Přepněte zpět na automatický rozsah

V manuálním rozsahu krátce stiskněte (méně než 1 s) tlačítko RANGE. Po pípnutí tlačítko uvolněte.

NCV wiha MANUAL RANGE SELECT BACKOUT RANGE SINGLE HOLD AN BOLT mA mA mV

Měření relativní hodnoty

Pomocí tlačitka RELATIVE aktivujete nebo deaktivujete funkci relativní hodnoty. Před použitím funkce relativní hodnoty MUSÍ být multimetr v automatickém rozsahu, pokud není nastaven pro měření mV, kontinuity, diody nebo teploty, které fungují pouze v manuálním rozsahu.

• Když je multimetr v automatickém rozsahu, dlouhým stisknutím (více než 1 s) tlačítka RANGE/RELATIVE aktivujete funkci relativní hodnoty (spolu s manuálním režimem rozsahu).
• V relativním režimu dlouhým stisknutím (více než 1 s) tlačítka RANGE/RELATIVE opustíte funkci relativní hodnoty a vrátíte multimetr zpět do automatického rozsahu.

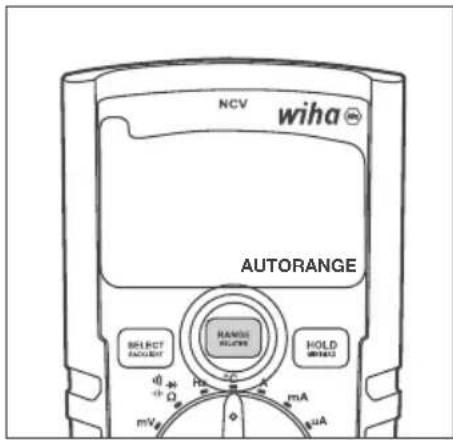

Aktivujte měření relativní hodnoty

V automatickém rozsahu stiskněte a podržte (více než 1 s) tlačítko RELATIVE, dokud neuslyšíte dvojité pípnutí.

NCV wiha AUTORANGE SELECT ACSLAY RANGE RUMIN HOLD M100A2 mV mA μA

Multimetr přechází do režimu relativního a manuálního rozsahu současně.

Když multimetr opustí funkci relativní hodnoty, vrátí se také do automatického rozsahu.

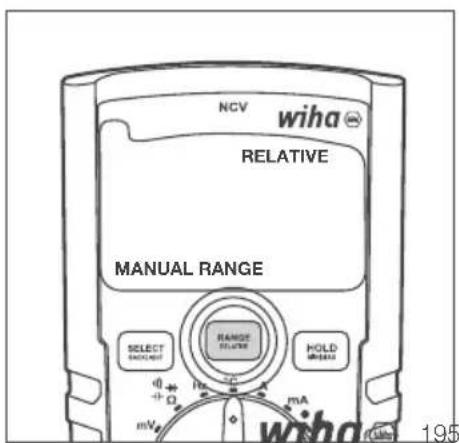

Vypněte funkci relativní hodnoty a přepněte zpět do režimu automatického rozsahu

Stiskněte a podržte tlačítko RANGE (déle než 1 s), dokud neuslyšite dvojité pípnutí.

Pomocí tlačítka HOLD/MIN/MAX aktivujte/deaktivujte funkci hold.

• Krátké stisknutí (méně než 1 s) tlačítka HOLD/MIN/MAX aktivuje funkci přidržení.
• Další krátké stisknutí (méně než 1 s) tlačitka HOLD/MIN/MAX deaktivuje funkci hold.

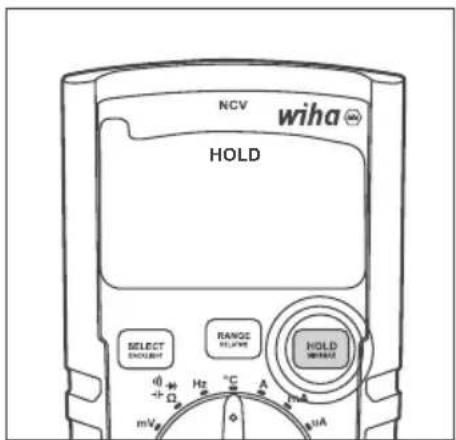

Aktivace/deaktivace funkce hold

Stiskněte krátce (méně než 1 s) tlačítko HOLD/MIN/MAX. Po pípnutí tlačítko uvolněte. Po aktivaci se na LCD displeji zobrazí HOLD. Pokud je zakázáno, na LCD displeji se nezobrazí.

NCV wiha HOLD SELECT EXCELINT RANGE EXCELINT HOLD mV Hz °C A mA mA

Měření Minimum/Maximum/Průměr (MIN/MAX/AVG).

Použijte tlačítko MIN/MAX pro aktivaci/deaktivaci a výběr mezi minimálním, maximálním a průměrným měřením.

• Dlouhé stisknutí (více než 1 s) tlačítka HOLD/MIN/MAX aktivuje minimální, maximální a průměrné funkce. LCD displej zobrazuje naměřenou minimální hodnotu. Kdykoli je detekována nová minimální hodnota a zobrazena na LCD displeji, je také indikována krátkým pípnutím.
• Při dalším krátkém stisknutí tlačítka HOLD/MIN/MAX (méně než 1 s) se zobrazí naměřená maximální hodnota. Kdykoli je zjištěna nová maximální hodnota a zobrazena na LCD displeji, je to také signalizováno krátkým pípnutím.
• Dalším krátkým stisknutím (méně než 1 s) tlačítka HOLD/MIN/MAX se zobrazí naměřená průměrná hodnota. Každým dalším krátkým stisknutím tlačítka HOLD/MIN/MAX budete cyklicky procházet měřeními MIN, MAX a AVG.
• Dlouhé stisknutí (více než 1 s) tlačítka HOLD/MIN/MAX, když je na LCD displeji zobrazena jedna z funkcí MIN, MAX nebo AVG, deaktivuje minimální, maximální a průměrné funkce.

Aktivujte funkci minimum/maximum/průměr

Stiskněte a podržte tlačitko MIN/MAX (déle než 1 s), dokud neuslyšíte dvojité pípnutí. První funkce zobrazená na LCD displeji je MIN.

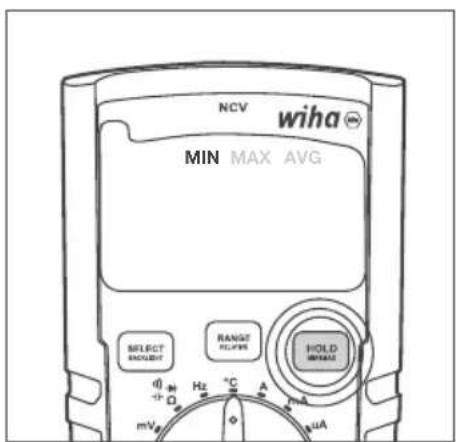

Přepínání mezi funkcemi MIN, MAX a AVG

Stiskněte krátce (méně než 1 s) tlačítko MIN/MAX. Po pípnutí tlačítko uvolněte.

NCV wiha MIN MAX AVG SELECT ENGLISH RANGE RCPIN HOLD INFAEA φ Q Hz °C A mV μA

Zakázat funkci minimum/maximum/průměr

Stiskněte a podržte tlačítko MIN/MAX (více než 1 s), dokud neuslyšíte dvojité pípnutí (1 s) tlačítka MIN/MAX. Po pípnutí tlačítko uvolněte.

APO (automatické vypnutí)

Když je tato funkce zapnutá, funkce APO vypne multimetr po 15 minutách nečinnosti.

APO lze kdykoli vypnout a zapnout současným stisknutím tlačítek SELECT a RANGE na déle než 1s. Na LCD displeji se zobrazí funkce APO, když je aktivována. Když je deaktivován, indikátor APO na LCD chybí.

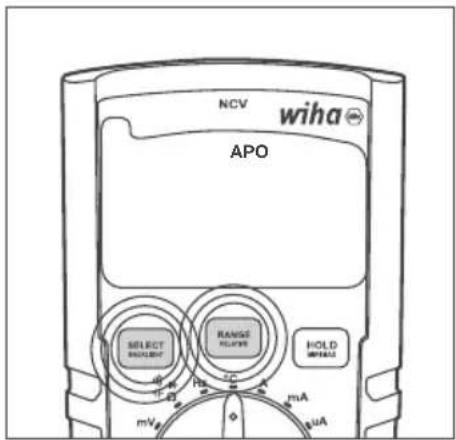

Povolit/zakázat APO

Současně stiskněte a podržte tlačítka SELECT a RANGE, dokud neuslyšíte dvojité pípnutí. Po aktivaci se na LCD displeji objeví APO. Je-li zakázáno, APO z LCD displeje zmizí.

NCV wiha APO SELECT RINJECT RANGE RINJECTS HOLD RINJECT mA mA mV

Funkce měření

Vyberte požadovanou funkci měření otočením otočného přepínače do příslušné polohy. Vypněte multimetr otočením otočného přepínače do polohy OFF. Polohy přepínačů jsou následující:

• OFF: Multimetr je vypnutý.
- SCAN: Automatická detekce a měření AC/DC: V režimu V SCAN multimetr automaticky detekuje, zda je na testovacích sondách přítomno střídavé nebo stejnosměrné napětí a provede správný typ měření napětí. Správná detekce AC/ DC platí pro napětí vyšší než 0,3 V. Multimetr detekuje, zda je přítomno AC nebo DC napětí.
- V AC/DC: Ruční výběr typu měření napětí. Tlačítko SELECT lze použít k přepínání mezi režimem měření AC a DC.
• mV: režim měření mV.
- Ω ➕ ➕ ➕: Měření odporu, kontinuity, diody a kapacity. Tyto funkce měření lze vybrat tlačítkem SELECT.
• Hz: měření frekvence.
- °C: Měření teploty na stupnici °C nebo °F. Pomocí tlačítka SELECT přepínejte mezi stupnicí měření °C a °F.
• A: Měření proudu v rozsahu 10A.
• mA: Měření proudu v rozsahu mA.
- A: Měření proudu v rozsahu A.
- NCV: Bezkontaktní napěťový režim měří sílu elektrického pole. Namiřte horní část multimetru, označenou NCV, směrem ke zdroji elektrického pole (napájecí kabel, zásuvka nebo vypínač). Čím silnější je elektrické pole, které multimetr detekuje, tím více vodorových čar se na LCD displeji objeví a tím rychleji je slyšet pípání. Pokud multimetr nedetekuje elektrické pole, zobrazí se na LCD displeji „EF“.

Provádění měření

Příprava

Obecné informace o provádění měření:

Měření v nebezpečné blízkosti elektrických zařízení smí být prováděno pouze pod vedením odpovědného elektrikáře a nikoli samostatně.

Měřicí šňůry a zkušební sondy lze držet pouze na uchopovacích plochách k tomu určených. Za všech okolností se vyvarujte dotyku testovacích hrotů. Před přepnutím na jiný měřicí rozsah nebo na nový typ měření je nutné odpojit připojení od testovaného objektu.

Měření musí být provedeno v souladu s platnými normami.

Měření napětí

Aby se předešlo úrazu elektrickým proudem, musí být při práci s napětím vyšším než 120 V (60 V) DC nebo 50 V (25 V) eff AC dodržovány platné bezpečnostní předpisy a předpisy VDE týkající se nadměrného dotykového napětí. Hodnoty v závorkách platí pro zakázaná území (jako je lékařství, zemědělství).

Měření střídavého napětí AC

• Otočným přepínačem zvolte měřicí funkci VAC nebo VSCAN.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz-||-||-».
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření stejnosměrného napětí DC

• Otočným přepínačem zvolte měřicí funkci VDC nebo VSCAN.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz-■■■.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření střídavého napětí AC mV

• Otočným přepínačem zvolte měřicí funkci mV.
• Multimetr se automaticky přepne do režimu mV AC.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz-▶▶▶.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření stejnosměrného napětí DC mV

• Otočným přepínačem zvolte měřicí funkci mV.
• Stiskněte jednou tlačítko SELECT pro výběr režimu měření mV-DC.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz-||-||-.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

NCV (bezkontaktní měření napětí)

• Vyberte funkci NCV pomocí otočného přepínače.
• Namiřte horní část multimetru 45215, označeného NCV, směrem ke zdroji elektrického pole (napájecí kabel, zásuvka nebo vypínač).
• Přečtěte si výsledek měření zobrazený na displeji (čím silnější elektrické pole detekuje multimetr, tím více vodorovných čar se na LCD displeji objeví a uslyšíte rychlejší pípání. Pokud multimetr elektrické pole nedetekuje, zobrazí se „EF“ se zobrazí) na displeji LCD).

Měření frekvence

• Otočným přepínačem zvolte měřicí funkci Hz.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz + - )→.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření odporu

Před každým měřením odporu je třeba se ujistit, že testovaný odpor je bez napětí. Nedodržení může způsobit vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

• Otočným přepínačem zvolte měřicí funkci Ω - + - + +
• Případě potřeby použijte tlačítko SELECT pro úpravu měření. Stiskněte tlačítko SELECT pro přepínání mezi měřením odporu, kontinuity, diody a kapacity.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Test kontinuity

Před každou zkouškou průchodnosti je třeba se ujistit, že testovaný odpor je bez napětí. Nedodržení může způsobit vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

• Otočným přepínačem zvolte měřicí funkci Ω
• Případě potřeby použijte tlačítko SELECT pro úpravu měření. Stiskněte tlačítko SELECT pro přepínání mezi měřením odporu, kontinuity, diody a kapacity.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Pokud je odpor < 30 Ω, zazní akustický signál.

Test diody

Před každým testem diody se musí ujistit, že testovaná dioda je bez napětí. Nedodržení může způsobit vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

Rezistory a polovodičové dráhy paralelně s diodou zkreslují výsledek měření.

• Otočným přepínačem zvolte měřicí funkci Ω.
• Případě potřeby použijte tlačítko SELECT pro úpravu měření. Stiskněte tlačítko SELECT pro přepínání mezi měřením odporu, kontinuity, diody a kapacity.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz - + - ) .
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Kapacita

Před každou zkouškou kapacity je třeba se ujistit, že zkoušená kapacita je bez napětí. Nedodržení může způsobit vážné zranění uživatele nebo poškození zařízení. Vnější napětí navíc zkresluje výsledek měření.

Rezistory a polovodičové dráhy rovnoběžné s kapacitou zkreslují výsledek měření.

• Otočným přepínačem zvolte měřicí funkci Ω.
• případě potřeby použijte tlačitko SELECT pro úpravu měření. Stiskněte tlačitko SELECT pro přepínání mezi měřením odporu, kontinuity, diody a kapacity..
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření teploty

Před každým měřením teploty je třeba se ujistit, že měřený povrch je bez napětí. Nedodržení může způsobit vážné zranění uživatele nebo poškození zařízení.

Aby nedošlo k popálení, smíte se zkoušeného předmětu dotýkat pouze měřicí sondou.

• Otočným přepínačem zvolte měřicí funkci °C.
• Zapojte záporný pól do zdířky COM a kladný pól do zdířky mV Ω μmA °C Hz.
• Připojte teplotní senzor k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu

Pro připojení měřicího zařízení musí být měřicí obvod bez napětí.

Měřicí přístroj smí být použit pouze v jištěných obvodech 16 A do jmenovitého napětí 1 000 V. Je nutné dodržet jmenovitý průřez připojovacího kabelu a zajistit bezpečné spojení.

Po přepálení pojistek měřicího zařízení před výměnou pojistky nejprve odstraňte příčinu pojistek.

Měření proudu μA AC

• Otočným přepínačem zvolte měřicí rozsah A.
• Multimetr se automaticky přepne do režimu A AC.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu μA DC

• Otočným přepínačem zvolte měřicí rozsah A.
• Stisknutím tlačítka „Select“ aktivujete režim DC.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu mA AC

• Otočným přepínačem zvolte měřicí rozsah mA.
• Multimetr se automaticky přepne do režimu mA AC.
• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu mA DC

• Otočným přepínačem zvolte měřicí rozsah mA.

• Stisknutím tlačítka „Select“ aktivujete režim DC.

• Připojte černý testovací vodič ke zdířce COM a červený testovací vodič ke zdířce mV Ω μmA °C Hz.

• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu A AC

• Otočným přepínačem zvolte měřicí rozsah A.
• Připojte černý testovací vodič do zdlířky COM a červený testovací vodič do zdlířky 10A.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Měření proudu A DC

• Otočným přepínačem zvolte měřicí rozsah A.
• Stisknutím tlačítka „Select“ aktivujete režim DC.
• Připojte černý testovací vodič do zdlířky COM a červený testovací vodič do zdlířky 10A.
• Připojte měřicí vedení k testovanému objektu.
• Odečtěte výsledek měření z displeje.

Údržba

Pokud je zařízení používáno v souladu s návodem k obsluze, není nutná žádná zvláštní údržba. Pokud by se při každodenním používání vyskytly provozní problémy, je vám k dispozici naše poradenská služba (Tel.: [phone]).

Čištění

Pokud se zařízení každodenním používáním zašpiní, lze jej vyčistit vlhkým hadříkem a jemným čisticím prostředkem pro domácnost.

Před zahájením čištění se ujistěte, že je zařízení vypnuté, odpojené od externího napájení a od ostatních připojených zařízení (např. testovací objekt, ovládací zařízení atd.). Nikdy nepoužívejte drsné čisticí prostředky nebo rozpouštědla. Po vyčištění se zařízení nesmí používat, dokud není úplně suché.

NÁVOD K POUŽITÍ

Kalibrační interval

Zařízení musí být pravidelně kalibrováno naším servisním oddělením, aby byla zajištěna specifikovaná přesnost výsledků měření. Doporučujeme kalibrační interval dva roky.

Výměna baterie

Před výměnou baterie je nutné přístroj odpojit od připojených měřicích kabelů. Používejte pouze baterie uvedené v technických údajích!

• Vypněte zařízení. Odstraňte testovací vodiče.
- Odšroubujte šrouby krytu baterie na zadní straně zařízení. Zvedněte kryt baterie.
- Vyjměte vybité baterie.
• Vložte nové baterie 1,5 V IEC LR03.
- Nasadte kryt baterie a znovu utáhněte šrouby.

V tuto chvíli prosím myslete také na naše životní prostředí. Použité baterie nebo akumulátory nevyhazujte do běžného domovního odpadu, ale odevzdávejte je na speciální skládky nebo speciální sběrny odpadu. Baterie lze většinou odevzdat i tam, kde se prodávají nové.

Je třeba dodržovat platná ustanovení týkající se vracení, recyklace a likvidace použitých baterií a akumulátorů.

Pokud se zařízení delší dobu nepoužívá, baterie by měly být vyjmuty. Pokud je zařízení kontaminováno vyteklými články baterie, musí být zařízení odesláno do továrny k vyčištění a kontrole.

Výměna pojistky

Před výměnou pojistky se ujistěte, že je multimetr odpojen od externího napájení a dalších připojených přístrojů (jako je DUT atd.).

Používejte pouze pojistky s hodnotami napětí a proudu uvedenými v části „Technické údaje“. Použití provizorních pojistek, zejména zkratování držáků pojistek, není dovoleno a může vést ke zničení zařízení a vážnému zranění uživatele.

• Vypněte zařízení. Odpojte testovací vodiče.
- Povolte šrouby na zadní straně zařízení.
• Zvedněte kryt pouzdra.
- Vyjměte vadnou pojistku.
• Vložte novou pojistku.
- Nasad’te zpět kryt pouzdra a znovu utáhněte šrouby.

Pojistka (A): F 600 mA / 1 000 V keramická 6,3 x 32 mm

Pojistka (A): F 10 A / 1 000 V keramická 6,3 x 32 mm

Technické specifikace

Zobrazit 3 ^3/4 číslice, LC displej

Rozsah 6000 číslic

Indikátor polarity automaticky

Indikátor stavu baterie Zobrazí se symbol baterie (< 2,4 V)

Kategorie měření CAT IV/600V; CAT III/1000V

Stupeň znečištění 2

Zdroj napájení Baterie, 2 x 1,5V IEC LR03, AAA

Rozměry Ca. 150 x 80 x 45 mm vč. pouzdro

Hmotnost asi 330 g

Ekologické předpoklady

Provozní teplota 0...50 °C (0...80% relativní vlhkost)

Skladovací teplota -10...60 °C (0...80 % relativní vlhkost) (bez baterii)

Výška nad hladinou moře až 2000 m

Ochrana proti přetížení

Pojistka (A) F 600 mA / 1 000 V Keramika 6,3 x 32 mm

Pojistka (A) F 10 A / 1 000 V Keramika 6,3 x 32 mm

Specifikace se vztahují na 23 °C ± 5 °C při < 80 % rel. vlhkost vzduchu

Teplotní koeficient 0,15 x specifikovaná přesnost na 1 °C (< 18 °C a > 28 °C)

NÁVOD K POUŽITÍ

	Rozsah měření	Řešení Přesnost
DC napětí	600 mV 0,1 mV		± (1 % z mv + 3D)
	6 000 V 1 mV
	60,00 V 10 mV
	600,0 V 100 mV
	600V 1 v
	1000V 1 V
Strídavé napětí	600 mV 0,1 mV		± (1 % z mv + 5D)
	6 000 V 1 mV
	60,00 V 10 mV
	600,0 V 100 mV
	600V 1 v
	1000V 1 V
Stejnosměrný proud	600,0 μA 0,1 μA		± (1,5 % z mv + 5D)
	6000 μA 1 μA
	60,00 mA 10 μA
	600,0 mA 100 μA
	6 000 A 1 mA
	10:00 A 10 mA
Strídavý proud	600,0 μA 0,1 μA		± (1,8 % z mv + 5D)
	6000 μA 1 μA
	60,00 mA 10 μA
	600,0 mA 100 μA
	6 000 A 1 mA
	10:00 A 10 mA
Odpor	60,00 ohmů 0,01 ohmu ± (10 % z mv + 5D)
	600,0 ohmů 0,1 ohmu		± (1,5 % z mv + 3D)
	6000 k ohmů	1 ohm
	60,00 kOhm	10 ohmů
	600,0 k ohmů	100 ohmů
	6000 mohmů	1k ohmů
	60,00 Mohmů	10k ohmů
	200,0 Mohmů	100k ohmů
Zkouška akustické kontinuity	< 30 ohmů
Test diody ano, do 2V
Kapacita	6 000 nF 0,001 nF		±(10 % z mv + 25D)
	60,00 nF 0,01 nF ±(2 % z mv + 10D)
	600,0 nF 0,1 nF ± (1,5 % z mv + 5D)
	6 000 μF 1nF ± (1,5 % z mv + 5D)
	60,00 μF 10nF ± (1,5 % z mv + 5D)
	600,0 μF 100nF ±(2 % z mv + 10D)
	6 000 mF	1 μF	±(10 % z mv + 25D)
	60,00 mF	10 μF	±(10 % z mv + 25D)
	Rozsah měření	Řešení Přesnost
Frekvence	600,0 Hz 0.1 Hz	±0,1 % + 1D
	6000 kHz 1Hz
	60,00 kHz 10 Hz
	600,0 kHz 100 Hz
	6000 MHz 1 kHz
	60,00 MHz 10 kHz
Měření teploty -200...1350 °C ± (10 % z mv + 1D)
Data HOLD Ano
Měření relativní hodnoty Ano
Měření MIN/MAX Ano
Automatická/manuální volba rozsahu	Ano
Indikátor vybití baterie Ano
Funkce NCV (bezkontaktní detekce elektrického pole (AC))	Ano
TrueRMS Ano
Podsvícení Ano
Zobrazit 6 000 číslic, sloupcový displej
Stupeň ochrany IP40
Baterie AAA 2x 1,5V; R03
Pojistka	Keramické pojistky; F 600 mA/1 000 V a F 10 A/1 000 V
Bezpečnostní	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Kategorie měření	CAT IV/600 V; CAT III/1.000 V
Stupeň znečištění 2
Provozní teplota	0...50 °C
Skladovací teplota	-10...60 °C

Poznámka: Nejnižší rozsahy jsou uvedeny od 5 % rozsahu.
Poznámka: Rozsahy střídavého napětí a střídavého proudu jsou specifikovány do 400 Hz.
Přesnost se zhoršuje s rostoucí frekvencí (nad 400 Hz).

Servis a záruka

Pokud zařízení již není funkční, máte dotazy nebo potřebujete informace, kontaktujte prosím autorizovaný zákaznický servis nástrojů Wiha:

Služby zákazníkům

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

NĚMEČKO

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Webové stránky: www.wiha.com

Případě poškození majetku nebo zranění osob způsobených nedodržením těchto pokynů zaniká záruka. Za následné škody výrobce neručí!

Оглавление
