GEBRUIKSAANWIJZING 45215 Wiha

Veiligheidsinstructies 5

Bedieningselementen en aansluitingen 6

Sleutels....6

Meetfuncties: 10

Metingen uitvoeren 11

Spanningsmeting.... 11

NCV (contactloze spanningsmeting).... 11

Frequentie meting....12

Weerstandsmeting.... 12

Continuiteitstest....12

Diodetest 12

Capaciteit 13

Temperatuurmeting....13

Huidige meting.... 13

Onderhoud 14

Schoonmaak 14

Kalibratie-interval 15

Batterijwissel 15

Zekering vervangen.... 15

Technische specificaties 16

Service en garantie 19

Instructies vermeld op het apparaat en in de gebruiksaanwijzing

Waarschuwing voor een gevaarpunt. Neem de gebruiksaanwijzing in acht.

Merk op! Let op.

Voorzichtigheid! Gevaarlijke spanning, gevaar voor elektrische schokken.

Doorlopende dubbele of versterkte isolatie volgens categorie II DIN EN 61140. Bescherming tegen elektrische schokken.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de WEEE-richtlijn (2012/19/EU). Deze markering geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u op verantwoorde wijze recyclen om duurzaam hergebruik van materialen te bevorderen. Gebruik voor het retourneren van uw gebruikte apparaat de retour- en ophaalsystemen of neem contact op met de winkel waar het product is gekocht. U kunt dit product inleveren voor milieuvriendelijke recycling.

KAT IV/600V; KAT III/1000V

Het apparaat komt overeen met de meetcategorieën CAT IV/600 V, CAT III/1.000 V naar aarde.

Omschrijving

CAT II: Meetcategorie II is van toepassing op test- en meetcircuits die direct zijn aangesloten op het gebruikspunt (zoals stopcontacten etc.) van de laagspanningsnetinstallatie.

CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die horen bij de distributie van de laagspanningsinstallatie van het gebouw.

CAT IV: Meetcategorie IV is van toepassing op test- en meetcircuits aangesloten op de bron van de laagspanningsinstallatie van het gebouw.

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd.

Als de instructies niet worden opgevolgd of als u de waarschuwingen en op-merkingen niet in acht neemt, kan de gebruiker ernstig letsel oplopen of kan het apparaat beschadigd raken.

U heeft een hoogwaardig meetapparaat aangeschaft waarmee u over een zeer lange tijd reproduceerbare metingen kunt doen. De multimeters zijn multimeters die universeel inzetbaar zijn. Ze zijn gebouwd volgens de laatste veiligheidsvoorschriften en zorgen voor veilig en betrouwbaar werken.

De multimeters zijn een waardevol hulpmiddel voor alle standaard meettaken in handmatige, industriële of hobbygebieden.

De multimeter wordt gekenmerkt door de volgende functies:

• Digitale multimeter met extra groot display
- 3 3/4-cijferig LCD-scherm met 6.000 cijfers en staafdiagram
- Veiligheid volgens DIN VDE 0411, EN 61010, IEC 61010, CAT III/1.000 V
- Spanning (tot 1.000 V), stroom- en weerstandsmeting
- Contactloze spanningsdetectie (NCV)
• SCAN-modus: Automatische AC/DC-detectie en meting
• Afzonderlijke mV AC/DC-meting
- Diode en akoestische continuiteitstest
- Temperatuurmeting
- Capaciteit, frequentie en inschakelduur
• Automatische bereikselectie
- Toetsen met hold (display hold-modus), relatieve waardemeting, min/max en gemiddelde
• Automatische uitschakelfunctie
- Schok- en slagvast door de standaard beschermhoes
- Compacte maat

Leveringsomvang

• 1 x Digitale multimeter 45215
- 1 x beschermhoes
- 2 x meetsnoeren (1x rood, 1x zwart)
• 2 x batterijen 1,5 V, IEC LR03
- 1 x Handleiding:

Transport en opslag

Bewaar de originele verpakking voor latere verzending, bijv. B. voor kalibratie. Transportschade door gebrekkige verpakking is uitgesloten van garantie. Om schade te voorkomen, moeten de batterijen worden verwijderd als de meter gedurende lange tijd niet wordt gebruikt. Mocht het apparaat echter vervuild zijn door lekkende batterijcelen, dan moet het apparaat voor reiniging en controle naar de fabriek worden gestuurd.

Het apparaat moet in droge, gesloten ruimtes worden bewaard. Als het apparaat bij extreme temperaturen is vervoerd, moet het minimaal 2 uur acclimatiseren voordat het wordt ingeschakeld.

Veiligheidsinstructies

Bij alle werkzaamheden moeten de geldende ongevallenpreventievoorschriften van de commerciële beroepsverenigingen voor elektrische installaties en apparaten in acht worden genomen.

Voor alle werkzaamheden moeten de momenteel geldende ongevallenpreventievoorschriften van de commerciële beroepsverenigingen met betrekking tot lichaamsbescherming bij risico op brandwonden in acht worden genomen.

Om een elektrische schok te voorkomen, moeten bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) eff AC de geldende veiligheids- en VDE-voorschriften met betrekking tot te hoge contactspanning in acht worden genomen. De waarden tussen haakjes gelden voor gebieden waarvoor beperkingen gelden (zoals medicijnen, landbouw).

Metingen in de gevaarlijke omgeving van elektrische installaties mogen alleen worden uitgevoerd onder leiding van een verantwoordelijke elektricien en niet alleen.

Als de veiligheid van de bediener niet meer kan worden gegarandeerd, moet het apparaat buiten bedrijf worden gesteld en tegen onbedoeld gebruik worden beveiligd. Dit is het geval wanneer het apparaat:

• duidelijke schade heeft.
• de gewenste metingen worden niet meer uitgevoerd.
• te lang onder ongunstige omstandigheden is bewaard.
• Tijdens transport mech. aan stress onderhevig was.

Het apparaat mag alleen worden gebruikt in de onder Technische gegevens gespecificeerde bedrijfs- en meetbereiken.

Voorkom opwarming van de apparaten door direct zonlicht. Dit is de enige manier om een probleemloze werking en een lange levensduur te garanderen.

Als het openen van het apparaat, bijv. B. nodig is voor het vervangen van een zekering, mag dit alleen door een specialist worden uitgevoerd. Alvorens te openen, moet het apparaat zijn uitgeschakeld en losgekoppeld van alle elektrische circuits.

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Met name de veiligheidsinstructies, de technische gegevens met de omgevingsomstandigheden en het gebruik in een droge omgeving moeten in acht worden genomen.

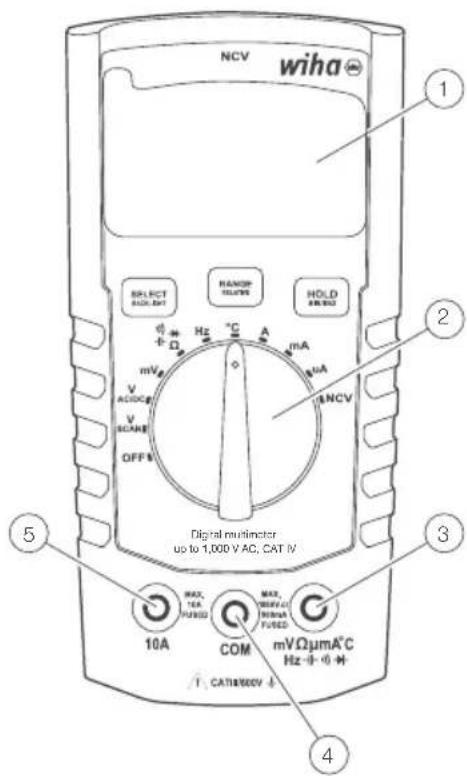

Bedieningselementen en aansluitingen

① LC-display met achtergrondverlichting
② Draaischakelaar voor meetfuncties
3 Ingangsbussen voor meetbereiken
4 Aardaansluiting voor alle meetbereiken
⑤ Ingangsbus voor stroommeetbereik 10 A

NCV wiha SELECT ACI-DC RANOR SULFINS HOLD IN MIBU 2 °C mA mV V ACDC V SCANIE OFF 3 MCV Digital multimeter up to 1,000 V AC, CAT IV 10A MAX. 10A FUSED COM MAX. MAX. DINJAL MINJAL FUSED mVΩμmA'c Hz -0 -0 -M 1 CAT#800V -1 4

Sleutels

Elke knop (SELECT&BACKLIGHT, RANGE&RELATIVE; HOLD&MIN/MAX/AVG) heeft 2 functies.

Een korte druk (minder dan 1 s) selecteert de korte drukfuncties (SELECT, RANGE of HOLD). Dit wordt bevestigd door een enkele piep.

Lang indrukken (langer dan 1 s) selecteert de functies lang indrukken (BACKLIGHT, RELATIEF of MINIMUM/MAXIMUM/GEMIDDELDE). Bij het indrukken klinkt eerst een enkele, daarna een dubbele pieptoon ter bevestiging.

Selecteer

Gebruik de SELECT-knop om door verschillende meetfuncties te bladeren die dezelfde positie op de draaischakelaar delen:

• AC/DC-spanningsmeting (in V- en mV-modus)
- Weerstand, continuiteit, diode, capaciteit
• Temperatuurschalen: °C of °F
• AC/DC stroommeting (in 10 A, mA en μA bereik)

HANDLEIDING

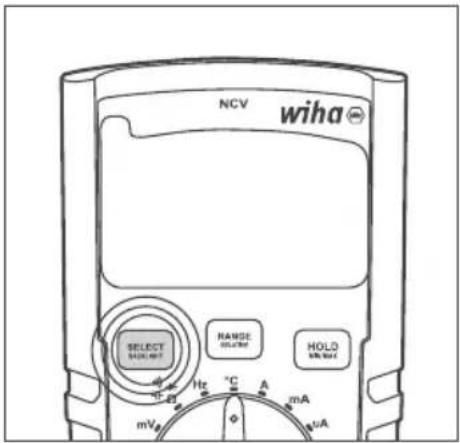

Selecteer de gewenste meetmodus

Druk kort (minder dan 1s) op de SELECT-knop. Laat de knop los na een pieptoon.

NCV wiha SELECT HUNT-01 °C 0.5 Hz °C A mA mA mV

Achtergrondverlichting

Achtergrondverlichting in-/uitschakelen

Houd de BACKLIGHT-knop ingedrukt (meer dan 1s) totdat u een dubbele pieptoon hoort.

NCV wiha SELECT IMPLICIT RANGE INCHNO HOLD IN CHN mV Hz °C A mA mA mA

Gebied

Gebruik de RANGE-knop om te schakelen tussen de modi Automatisch bereik en Handmatig bereik en blader door verschillende handmatige bereiken zoals hieronder beschreven:

• Wanneer de multimeter zich in het automatische bereik bevindt, zal een korte druk (minder dan 1 s) op de RANGE/RELATIVE-knop de multimeter naar het handmatige bereik schakelen.
• Als de multimeter zich in het handmatige bereik bevindt, bladert u door de verschillende handmatige bereiken door kort (minder dan 1s) op de RANGE/RELATIVE-knop te drukken.
• In het handmatige bereik schakelt een lange druk (langer dan 1 s) op de RANGE/RELATIVE-knop de multimeter terug naar automatisch bereik.

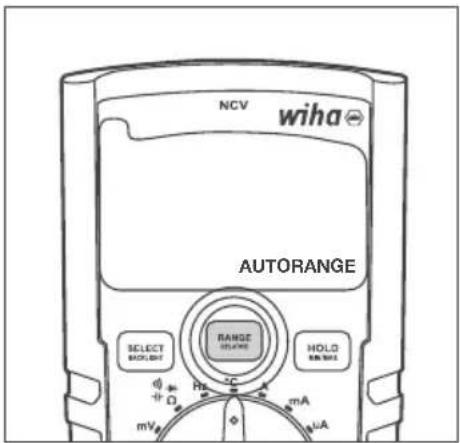

Overschakelen naar handmatig bereik

Druk in het autobereik kort (minder dan 1s) op de RANGE-knop. Laat de knop los na een pieptoon.

NCV wiha AUTORANGE SELECT BOLDLET RANGE HOLD mA mA mV

Overschakelen naar het volgende handmatige gebied

Druk in het handmatige bereik kort (minder dan 1s) op de RANGE-knop. Laat de knop los na een pieptoon.

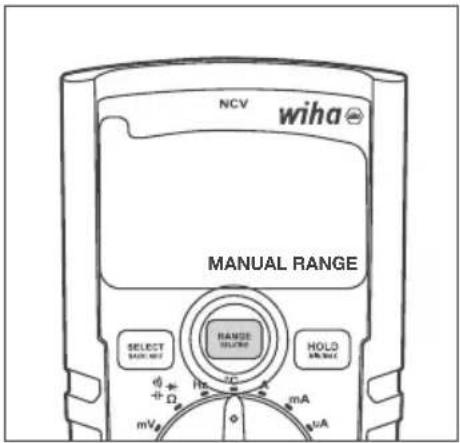

Terugschakelen naar het automatische bereik

Druk in het handmatige bereik kort (minder dan 1s) op de RANGE-knop. Laat de knop los na een pieptoon.

NCV wiha MANUAL RANGE SELECT BACKOUT RANGE SINGLE HOLD AN BOLT mA mA mV

Relatieve waarde meting

Gebruik de RELATIVE-knop om de relatieve-waardefunctie in of uit te schakelen. De multimeter MOET in het automatische bereik staan voordat de functie relatieve waarde wordt gebruikt, tenzij deze is ingesteld voor mV-, continuïteits-, diode- of temperatuurmetingen, die alleen in het handmatige bereik werken.

• Wanneer de multimeter zich in automatisch bereik bevindt, activeert een lange druk (meer dan 1s) op de RANGE/RELATIVE-knop de relatieve waardefunctie (samen met handmatige bereikmodus).
• In de relatieve modus verlaat een lange druk (meer dan 1 s) op de RANGE/RELATIVE-knop de relatieve-waardefunctie en zet de multimeter terug in automatisch bereik.

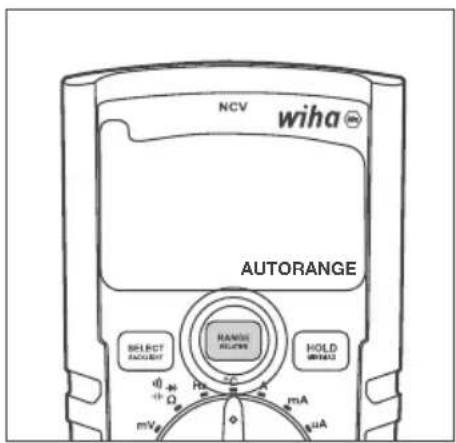

Relatieve waardemeting activeren

Houd in automatisch bereik (meer dan 1s) de RELATIVE-knop ingedrukt totdat u een dubbele pieptoon hoort.

NCV wiha® AUTORANGE SELECT RANGE HOLD M100A3 mV mA μA

Multimeter gaat tegelijkertijd naar de relatieve en handmatige bereikmodi.

Wanneer de multimeter de relatieve waardefunctie verlaat, keert deze ook terug naar automatisch bereik.

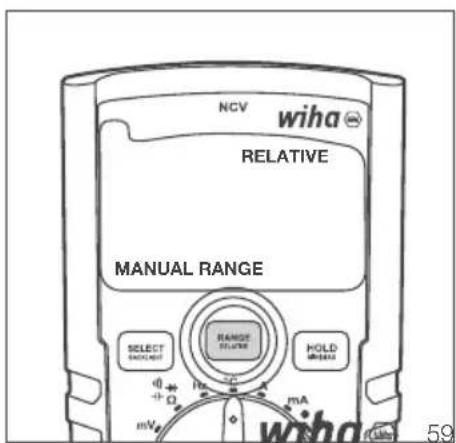

Schakel de relatieve waardefunctie uit en schakel terug naar de automatische bereikmodus

Houd de RANGE-knop ingedrukt (meer dan 1s) totdat u een dubbele pieptoon hoort.

NCV wiha RELATIVE MANUAL RANGE SELECT RANGE SELECT BACKFAST RANGE CHANGE HOLD H0 A mA mV 59

Gebruik de HOLD/MIN/MAX-knop om de hold-functie in/uit te schakelen.

• Een korte druk (minder dan 1 s) op de HOLD/MIN/MAX-knop activeert de hold-functie.
• De volgende korte druk (minder dan 1 s) op de HOLD/MIN/MAX-knop deactivieveert de hold-functie.

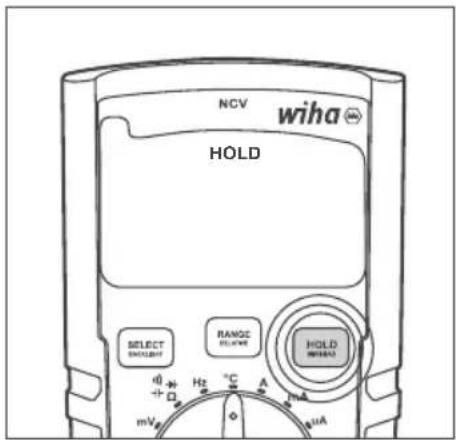

Hold-functie activeren/deactiveren

Druk kort (minder dan 1s) op de HOLD/MIN/MAX-knop. Laat de knop los na een pieptoon. Indien geactiveerd, verschijnt HOLD op het LCD-scherm. Indien uitgeschakeld, verschijnt het niet op het LCD-scherm.

Gebruik de MIN/MAX-knop om te activeren/deactiveren en om te kiezen tussen de minimale, maximale en gemiddelde meting.

• Een lange druk (meer dan 1 s) van de HOLD/MIN/MAX-knop activeert de minimum-, maximum- en gemiddelde functies. Het LCD-scherm toont de gemeten minimumwaarde. Telkens wanneer een nieuwe minimumwaarde wordt gedetecteerd en weergegeven op het LCD-scherm, wordt dit ook aangegeven door een korte pieptoon.
• De volgende keer dat de knop HOLD/MIN/MAX kort (minder dan 1 s) wordt ingedrukt, wordt de gemeten maximale waarde weergegeven. Telkens wanneer een nieuwe maximale waarde wordt bepaald en weergegeven op het LCD-scherm, wordt dit ook gesignaleerd door een korte pieptoon.
• De volgende korte druk (minder dan 1 s) op de HOLD/MIN/MAX-knop geeft de gemeten gemiddelde waarde weer. Elke volgende korte druk op de HOLD/MIN/MAX-knop doorloopt de MIN-, MAX- en AVG-metingen.
• Door lang (meer dan 1 s) op de HOLD/MIN/MAX-knop te drukken wanneer een van de MIN-, MAX- of AVG-functies wordt weergegeven op het LCD-scherm, worden de minimum-, maximum- en gemiddelde functies uitgeschakeld.

Minimum/maximum/gemiddelde functie activeren

Houd de MIN/MAX-knop ingedrukt (meer dan 1s) totdat u een dubbele pieptoon hoort. De eerste functie die op het LCD-scherm wordt weergegeven, is MIN.

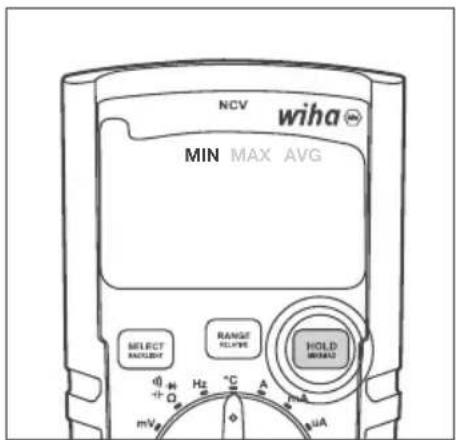

Schakelen tussen MIN-, MAX- en AVG-functies

Druk kort (minder dan 1s) op de MIN/MAX-knop. Laat de knop los na een pieptoon.

NCV wiha MIN MAX AVG SELECT MAX/KEY RANGE MAX/KEY HOLD MIN/KEY mV + Q Hz °C A mA mA

Minimum/maximum/gemiddelde functie uitschakelen

Houd de MIN/MAX-knop ingedrukt (meer dan 1s) totdat u een dubbele pieptoon (1s) op de MIN/MAX-knop hoort. Laat de knop los na een pieptoon.

APO (automatische uitschakeling)

Wanneer deze functie is ingeschakeld, schakelt de APO-functie de multimeter uit na 15 minuten inactiviteit.

APO kan op elk moment worden in- en uitgeschakeld door de SELECT- en RANGE-knoppen tegelijkertijd langer dan 1s in te drukken. Het LCD-scherm toont de APO-functie wanneer deze is geactiveerd. Indien uitgeschakeld, is de APO-indicator afwezig op het LCD-scherm.

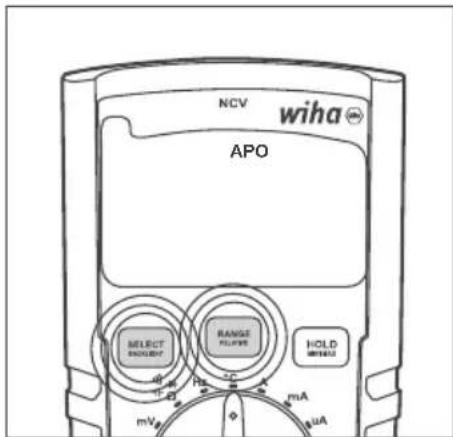

APO inschakelen/uitschakelen

Houd de SELECT- en RANGE-knoppen tegelijkertijd ingedrukt totdat u een dubbele pieptoon hoort. Wanneer geactiveerd, verschijnt APO op het LCD-scherm. Indien uitgeschakeld, verdwijnt APO van het LCD-scherm.

Selecteer de gewenste meetfunctie door de draaischakelaar naar de juiste positie te draaien. Schakel de multimeter uit door de draaischakelaar in de UIT-stand te zetten. De schakelstanden zijn als volgt:

• UIT: De multimeter is uitgeschakeld.
• SCAN: Automatische AC/DC-detectie en meting: In de V SCAN-modus detecteert de multimeter automatisch of er AC- of DC-spanning aanwezig is op de testsondes en voert het juiste type spanningsmeting uit. Een juiste AC/DC-detectie is van toepassing op spanningen hoger dan 0,3 V. De multimeter detecteert of er AC- of DC-spanning aanwezig is.

- V AC/DC: handmatige selectie van het type spanningsmeting. De SELECT-knop kan worden gebruikt om te schakelen tussen de AC- en DC-meetmodus.

• mV: mV-meetmodus.

- Ω ➕ ➕: Weerstands-, continuiteits-, diode- en capaciteitsmetingen. Deze meetfuncties kunnen worden geselecteerd met de SELECT-knop.

• Hz: frequentiemeting.

- °C: Temperatuurmeting in °C of °F schaal. Gebruik de SELECT-knop om te wisselen tussen °C en °F meetschalen.

• A: Stroommeting in het 10A-bereik.

• mA: Stroommeting in het mA-bereik.

- A: Stroommeting in het A bereik.

- NCV: De contactloze spanningsmodus meet de sterkte van het elektrische veld. Richt de bovenkant van de multimeter, met het label NCV, op de bron van het elektrische veld (netsnoer, stopcontact of lichtschakelaar). Hoe sterker het elektrische veld dat de multimeter detecteert, hoe meer horizontale lijnen er op het LCD-scherm verschijnen en hoe sneller een pieptoon te horen is. Als de multimeter geen elektrisch veld detecteert, wordt „EF“ weergegeven op het LCD-scherm.

Metingen uitvoeren

Voorbereiding

Algemene informatie over het uitvoeren van metingen:

Metingen in de gevaarlijke omgeving van elektrische installaties mogen alleen worden uitgevoerd onder leiding van een verantwoordelijke elektricien en niet alleen.

De meetsnoeren en meetpennen mogen alleen op de daarvoor bestemde grijpvlakken worden vastgehouden. Het aanraken van de testtips moet onder alle omstandigheden worden vermeden. Voordat u naar een ander meetbereik of naar een nieuw type meting overschakelt, moeten de aansluitingen van het testobject worden losgekoppeld.

Metingen dienen te worden uitgevoerd in overeenstemming met de geldende normen.

Spanningsmeting

Om een elektrische schok te voorkomen, moeten bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) eff AC de geldende veiligheids- en VDE-voorschriften met betrekking tot te hoge contactspanning in acht worden genomen. De waarden tussen haakjes gelden voor gebieden waarvoor beperkingen gelden (zoals medicijnen, landbouw).

Wisselspanningsmeting AC

• Selecteer meetfunctie VAC of VSCAN met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω _mA °C Hz-→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

DC-spanningsmeting DC

• Selecteer meetfunctie VDC of VSCAN met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω _mA °C Hz-→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

AC-spanningsmeting AC mV

• Selecteer meetfunctie mV met draaischakelaar.
• Multimeter schakelt automatisch over naar mV AC-modus.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω _mA °C Hz-→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

DC-spanningsmeting DC mV

• Selecteer meetfunctie mV met draaischakelaar.
• Druk eenmaal op de SELECT-knop om de mV-DC-meetmodus te kiezen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω _mA °C Hz-→→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

NCV (contactloze spanningsmeting)

• Selecteer NCV-functie met draaischakelaar.
• Richt de bovenkant van de 45215-multimeter, met het label NCV, op de bron van het elektrische veld (netsnoer, stopcontact of lichtschakelaar).

- Lees het meetresultaat dat op het display wordt weergegeven (hoe sterker het elektrische veld dat door de multimeter wordt gedetecteerd, hoe meer horizontale lijnen er op het LCD-scherm verschijnen en u hoort een snellere pieptoon. Als de multimeter geen elektrisch veld detecteert, wordt „EF“ weergegeven. verschijnt) op het LCD-scherm).

Frequentie meting

• Selecteer meetfunctie Hz met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-→→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Weerstandsmeting

Voor elke weerstandsmeting moet ervoor worden gezorgd dat de te testen weerstand spanningsloos is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-←→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Continuïteitstest

Voor elke doorgangstest moet ervoor worden gezorgd dat de te testen weerstand spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-||-||>aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Als de weerstand < 30 Ω is, klinkt er een akoestisch signaal.

Diodetest

Voor elke diodetest moet ervoor worden gezorgd dat de te testen diode spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderpaden parallel aan de diode vervalsen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.

HANDLEIDING

• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz--||-||>aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Capaciteit

Voor elke capaciteitstest moet ervoor worden gezorgd dat de te testen capaciteit spanningsloos is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderbanen evenwijdig aan de capaciteit vervalsen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen..
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-→ aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Temperatuurmeting

Voor elke temperatuurmeting moet ervoor worden gezorgd dat het te meten oppervlak spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken.

Om brandwonden te voorkomen, mag het te testen object alleen met de meetsonde worden aangeraakt.

• Selecteer meetfunctie °C met draaischakelaar.
• Sluit de negatieve pool aan op de COM-aansluiting en de positieve pool op de mV Ω μmA °C Hz-→ aansluiting.
• Sluit de temperatuursensor aan op het testobject.
• Lees het meetresultaat af van het display.

Huidige meting

Om het meetapparaat aan te sluiten, moet het meetcircuit spanningsloos zijn.

Het meetapparaat mag alleen worden gebruikt in 16 A gezekerde stroomkringen tot een nominale spanning van 1.000 V. De nominale doorsnede van de aansluitkabel moet in acht worden genomen en een veilige verbinding moet worden gegarandeerd.

Nadat de zekeringen van het meetapparaat zijn doorgebrand, dient u eerst de oorzaak van de zekeringen te verhelpen voordat u de zekering vervangt.

Stroommeting μA AC

• Selecteer meetbereik A met draaischakelaar.
• Multimeter schakelt automatisch over naar A AC-modus.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-→ aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting μA DC

• Selecteer meetbereik A met draaischakelaar.

• Druk op de „Select“-knop om de DC-modus te activeren.

• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz--|←→|→aansluiting.

• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting mA AC

• Selecteer meetbereik mA met draaischakelaar.
• Multimeter schakelt automatisch over naar mA AC-modus.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-||-||>aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting mA DC

• Selecteer meetbereik mA met draaischakelaar.
• Druk op de „Select“-knop om de DC-modus te activeren.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω μmA °C Hz-→→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting A AC

• Selecteer meetbereik A met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de 10A-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting A DC

• Selecteer meetbereik A met draaischakelaar.
• Druk op de „Select“-knop om de DC-modus te activeren.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de 10A-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Onderhoud

Als het apparaat wordt gebruikt in overeenstemming met de gebruiksaanwijzing, is er geen speciaal onderhoud nodig. Mochten er tijdens het dagelijks gebruik operationele problemen optreden, dan staat onze adviesdienst (tel.: [phone]) tot uw beschikking.

Schoonmaak

Als het apparaat door dagelijks gebruik vuil is geworden, kan het worden gereinigd met een vochtige doek en een mild huishoudelijk schoonmaakmiddel.

Voordat u begint met reinigen, moet u ervoor zorgen dat het apparaat is uitgeschakeld, losgekoppeld van de externe voeding en van de andere aangesloten apparaten (bijv. testobject, bedieningsapparaten, enz.). Gebruik nooit agressieve schoonmaak- of oplosmiddelen. Na het reinigen mag het apparaat pas worden gebruikt als het volledig droog is.

HANDLEIDING

Kalibratie-interval

Het apparaat moet regelmatig worden gekalibreerd door onze serviceafdeling om de gespecificeerde nauwkeurigheid van de meetresultaten te garanderen. We raden een kalibratie-interval van twee jaar aan.

Batterijwissel

Voordat u de batterij vervangt, moet het apparaat worden losgekoppeld van de aangesloten meetkabels. Alleen de in de technische gegevens vermelde batterijen mogen worden gebruikt!

• Schakel het apparaat uit. Verwijder meetsnoeren.
• Draai de schroeven van het batterijdeksel aan de achterkant van het apparaat los. Til de batterijklep op.
• Verwijder lege batterijen.
• Plaats nieuwe 1,5 V IEC LR03-batterijen.
• Plaats het batterijdeksel terug en draai de schroeven weer vast.

Denk hierbij ook aan ons milieu. Gooi gebruikte batterijen of accu's niet bij het normale huisvuil, maar lever de batterijen in op de speciale vuilstortplaatsen of speciale afvalinzamelingspunten. Batterijen kunnen meestal ook worden ingeleverd waar nieuwe worden verkocht.

De geldende bepalingen met betrekking tot het inleveren, recyclen en afvoeren van gebruikte batterijen en accu's moeten in acht worden genomen.

Als het apparaat langere tijd niet wordt gebruikt, moeten de batterijen worden verwijderd. Als het apparaat is verontreinigd door lekkende batterijcellen, moet het apparaat voor reiniging en controle naar de fabriek worden gestuurd.

Zekering vervangen

Voordat u de zekering vervangt, moet u ervoor zorgen dat de multimeter is losgekoppeld van de externe voeding en andere aangesloten instrumenten (zoals TU Delft, enz.).

Gebruik alleen zekeringen met de onder „Technische gegevens“ vermelde spannings- en stroomwaarden. Het gebruik van geïmproviseerde zekeringen, met name het kortsluiten van de zekeringhouders, is niet toegestaan en kan leiden tot vernieling van het apparaat en ernstig letsel van de gebruiker.

• Schakel het apparaat uit. Koppel de meetsnoeren los.
• Draai de schroeven aan de achterkant van het apparaat los.
• Til het deksel van de behuizing op.
  • Verwijder de defecte zekering.
• Nieuwe zekering plaatsen.
• Plaats het deksel van de behuizing terug en draai de schroeven weer vast.

Zekering (A): F 600 mA / 1.000 V keramiek 6,3 x 32 mm Zekering (A): F 10 A / 1.000 V keramiek 6,3 x 32 mm

Technische specificaties

Scherm 3 3/4 cijfers, LC-display

Domein 6.000 cijfers

Polariteitsindicator: automatisch

Batterijstatusindicator Batterijsymbool verschijnt (< 2,4 V)

Meetcategorie KAT IV/600V; KAT III/1000V

Mate van vervuiling 2

Stroomvoorziening Batterijen, 2 x 1.5V IEC LR03, AAA

Dimensies ca. 150 x 80 x 45 mm incl. holster

Gewicht ongeveer 330g

Milieu omstandigheden

Bedrijfstemperatuur 0...50 °C (0...80% relatieve vochtigheid)

Bewaar temperatuur -10...60 °C (0...80 % relatieve vochtigheid) (zonder batterijen)

Hoogte boven zeeniveau tot 2.000 m

Overbelastingsbeveiliging

Zekering (A) F 600 mA / 1.000 V Keramiek 6,3 x 32 mm

Zekering (A) F 10 A / 1.000 V Keramiek 6,3 x 32 mm

Specificaties hebben betrekking op 23 °C ± 5 °C bij < 80% rel. vochtigheid Temperatuurcoëfficiënt 0,15 x gespecificeerde nauwkeurigheid per 1 °C (< 18 °C en > 28 °C)

HANDLEIDING

	Meetbereik Oplossing Nauwkeurigheid
Gelijkstroomspanning	600mV 0,1mV		±(1% van mv + 3D)
	6.000V 1mV
	60,00 V 10mV
	600.0V 100mV
	600V 1 V
	1000V 1 V
Wisselspanning	600mV 0,1mV		±(1% van mv + 5D)
	6.000V 1mV
	60,00 V 10mV
	600.0V 100mV
	600V 1 V
	1000V 1 V
Gelijkstroom	600,0 μA 0.1 μA		±(1,5% van mv + 5D)
	6000 μA 1 μA
	60.00mA 10 A
	600,0mA 100 μA
	6000A 1mA
	10.00 A 10mA
AC stroom	600,0 μA 0.1 μA		±(1,8% van mv + 5D)
	6000 μA 1 μA
	60.00mA 10 A
	600,0mA 100 μA
	6000A 1mA
	10.00 A 10mA
Weerstand	60.00 ohm 0,0	1 ohm ±(10% van mv + 5D)
	600,0 ohm 0,1	ohm	±(1,5% van mv + 3D)
	6000k ohm 1 ohm
	60.00 kOhm	10 ohm
	600,0k ohm 100 ohm
	6000 Mohm	1k ohm
	60.00 Mohm	10k ohm
	200,0 Mohm	100k ohm
Akoestische continuïteitstest	< 30 ohm
Diodetest ja, tot 2V
	Meetbereik Oplossing Nauwkeurigheid
Capaciteit	6.000nF 0,001nF	±(10% van mv + 25D)
	60.00nF 0,01nF ±(2% van mv + 10D)
	600.0nF 0.1nF ±(1,5% van mv + 5D)
	6.000μF 1nF ±(1,5% van mv + 5D)
	60.00 μF 10nF ±(1,5% van mv + 5D)
	600.0μF 100nF ±(2% van mv + 10D)
	6.000mF 1 μF	±(10% van mv + 25D)
	60.00mF 10 μF	±(10% van mv + 25D)
Frequentie	600.0Hz 0.1 Hz	±0,1% + 1D
	6.000 kHz 1Hz
	60.00kHz 10Hz
	600,0 kHz 100Hz
	6000MHz 1 kHz
	60.00MHz 10kHz
Temperatuurmeting -200...1 .350 °C ±(10% van mv + 1D)
Gegevens HOLD Ja
Relatieve waarde meting Ja
MIN/MAX-meting	Ja
Automatische/handmatige bereikselectie	Ja
Batterij-indicator bijna leeg	Ja
NCV-functie (contactloze detectie van elektrisch veld (AC))	Ja
TrueRMS	Ja
Achtergrondverlichting Ja
Scherm	6.000 cijfers, balkweergave
Mate van bescherming IP40
Accu	AAA 2x 1,5V; R03
Samensmelten	keramische zekeringen; F 600 mA/1.000 V en F 10 A/1.000 V
Beveiliging	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Meetcategorie	CAT IV/600 V; CAT III/1.000 V
Mate van vervuiling	2
Bedrijfstemperatuur	0...50 °C
Bewaar temperatuur -10...60 °C

Opmerking: de laagste bereiken worden gegeven vanaf 5% van het bereik. Opmerking: AC-spanning en AC-stroombereiken zijn gespecificeerd tot 400 Hz. De nauwkeurigheid verslechtert met toenemende frequentie (boven 400 Hz).

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

DUITSLAND

Telefoon: [phone]

Fax: [phone]

E-mail: [e-mail]

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!

Tabla de contenido
