GEBRUIKSAANWIJZING 45218 Wiha

Veiligheidsinstructies 5

Bedieningselementen en aansluitingen 6

Sleutels....6

Meetfuncties: 8

Metingen uitvoeren 8

temperatuurmeting 10

Huidige meting....10

Onderhoud 11

Schoonmaak 11

Zekering vervangen....12

Technische specificaties 13

Service en garantie 15

Instructies vermeld op het apparaat en in de gebruiksaanwijzing

Waarschuwing voor een gevaarpunt. Neem de gebruiksaanwijzing in acht.

Merk op! Let op.

Voorzichtigheid! Gevaarlijke spanning, gevaar voor elektrische schokken.

Doorlopende dubbele of versterkte isolatie volgens Klasse II / DIN EN 61140.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

Het apparaat voldoet aan de WEEE-richtlijn (2012/19/EU). Deze markering geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u op verantwoorde wijze recyclen om duurzaam hergebruik van materialen te bevorderen. Gebruik voor het retourneren van uw gebruikte apparaat de retour- en ophaalsystemen of neem contact op met de winkel waar het product is gekocht. U kunt dit product inleveren voor milieuvriendelijke recycling.

KAT IV/300V; KAT III/600V

Het apparaat komt overeen met de meetcategorieën CAT IV/300 V en CAT III/600 V naar aarde.

Omschrijving

CAT II: Meetcategorie II is van toepassing op test- en meetcircuits die direct zijn aangesloten op het gebruikspunt (zoals stopcontacten etc.) van de laagspanningsnetinstallatie.

CAT III: Meetcategorie III is van toepassing op test- en meetcircuits die horen bij de distributie van de laagspanningsinstallatie van het gebouw.

CAT IV: Meetcategorie IV is van toepassing op test- en meetcircuits aangesloten op de bron van de laagspanningsinstallatie van het gebouw.

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Alvorens het apparaat in gebruik te nemen, moet de gebruiksaanwijzing zorgvuldig worden gelezen en in alle opzichten worden opgevolgd.

Als de instructies niet worden opgevolgd of als u de waarschuwingen en op-merkingen niet in acht neemt, kan de gebruiker ernstig letsel oplopen of kan het apparaat beschadigd raken.

U heeft een hoogwaardig meetapparaat aangeschaft waarmee u over een zeer lange tijd reproduceerbare metingen kunt doen. Multimeters zijn universele meetinstrumenten. Ze zijn gebouwd volgens de laatste veiligheidsvoorschriften en zorgen voor veilig en betrouwbaar werken.

De multimeters zijn een waardevol hulpmiddel voor alle standaard meettaken in handmatige, industriële of hobbygebieden.

De multimeter wordt gekenmerkt door de volgende functies:

• Digitale multimeter met extra groot verlicht display
• 3 3/4-cijferig LCD-scherm met 4.000 cijfers
- Veiligheid volgens DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V
- Spannings-, stroom- en weerstandsmeting
- Diode en akoestische continuïteitstest
• temperatuurmeting
- Capaciteit, frequentie en inschakelduur
• Automatische bereikselectie
- Display-hold-modus (Hold) en relatieve waardemeting
• Automatische uitschakelfunctie
- Schok- en slagvast door de standaard beschermhoes
- Compacte afmetingen

Leveringsomvang

• 1x digitale multimeter 45218
• 1x beschermhoes
- 2x meetsnoeren (1x rood, 1x zwart)
• 2x batterijen 1,5 V, IEC LR03
• 1x gebruikershandleiding

Transport en opslag

Bewaar de originele verpakking voor latere verzending, bijv. B. voor kalibratie. Transportschade door gebrekkige verpakking is uitgesloten van garantie. Om schade te voorkomen, moeten de batterijen worden verwijderd als de meter gedurende lange tijd niet wordt gebruikt. Mocht het apparaat echter vervuild zijn door lekkende batterijcelen, dan moet het apparaat voor reiniging en controle naar de fabriek worden gestuurd.

Het apparaat moet in droge, gesloten ruimtes worden bewaard. Als het apparaat bij extreme temperaturen is vervoerd, moet het minimaal 2 uur acclimatiseren voordat het wordt ingeschakeld.

Veiligheidsinstructies

Bij alle werkzaamheden moeten de geldende ongevallenpreventievoorschriften van de commerciële beroepsverenigingen voor elektrische installaties en apparaten in acht worden genomen..

Voor alle werkzaamheden moeten de momenteel geldende ongevallenpreventievoorschriften van de commerciële beroepsverenigingen met betrekking tot lichaamsbescherming bij risico op brandwonden in acht worden genomen.

Om een elektrische schok te voorkomen, moeten bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) eff AC de geldende veiligheids- en VDE-voorschriften met betrekking tot te hoge contactspanning in acht worden genomen. De waarden tussen haakjes gelden voor gebieden waarvoor beperkingen gelden (zoals medicijnen, landbouw).

Metingen in de gevaarlijke omgeving van elektrische installaties mogen alleen worden uitgevoerd onder leiding van een verantwoordelijke elektricien en niet alleen.

Als de veiligheid van de bediener niet meer kan worden gegarandeerd, moet het apparaat buiten bedrijf worden gesteld en tegen onbedoeld gebruik worden beveiligd. Dit is het geval wanneer het apparaat:

• duidelijke schade heeft.
• de gewenste metingen worden niet meer uitgevoerd.
• te lang onder ongunstige omstandigheden is bewaard.
• tijdens transport mech. aan stress onderhevig was.

Het apparaat mag alleen worden gebruikt in de onder Technische gegevens gespecificeerde bedrijfs- en meetbereiken.

Voorkom opwarming van de apparaten door direct zonlicht. Dit is de enige manier om een probleemloze werking en een lange levensduur te garanderen.

Als het openen van het apparaat, bijv. B. nodig is voor het vervangen van een zekering, mag dit alleen door een specialist worden uitgevoerd. Alvorens te openen, moet het apparaat zijn uitgeschakeld en losgekoppeld van alle elektrische circuits.

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Met name de veiligheidsinstructies, de technische gegevens met de omgevingsomstandigheden en het gebruik in een droge omgeving moeten in acht worden genomen.

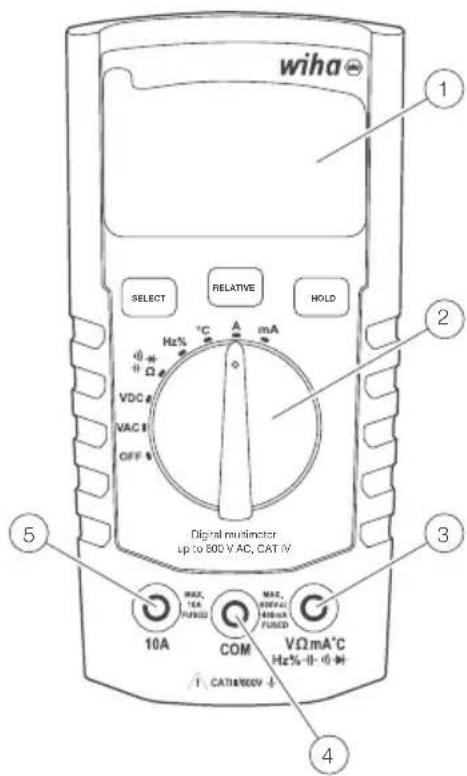

Bedieningselementen en aansluitingen

① LC-display met achtergrondverlichting
② Draaischakelaar voor meetfuncties
③ Ingangsbussen voor meetbereiken
4 Aardaansluiting voor alle meetbereiken
⑤ Ingangsbus voor stroommeetbereik 10 A

wiha SELECT RELATIVE HOLD Ha% °C mA VDC VAC OFF Digital multimeter Up to 800 V AC, CAT IV MAX. 16A FUSED MAX. 400VA FUSED VΩ mA°C Hz%-II-0- CAT#EOOY 10A COM I CATH#EOV 4

Sleutels

Kort indrukken (minder dan 1 s) selecteert de functies voor kort indrukken (SELECT, RELATIVE of HOLD). Dit wordt bevestigd door een enkele piep.

Selecteer

Gebruik de SELECT-knop om door verschillende meetfuncties te bladeren die dezelfde positie op de draaischakelaar delen:

• Weerstand, continuiteit, diode, capaciteit
• frequentie, inschakelduur
  • Temperatuurschalen: °C of °F
• AC/DC-stroommeting (in 10 A en in het mA-bereik)

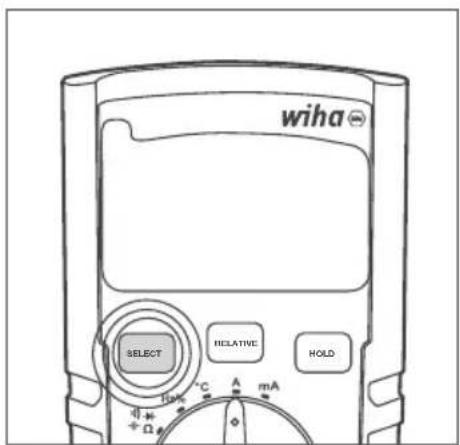

Selecteer de gewenste meetmodus

Druk kort (minder dan 1s) op de SELECT-knop. Laat de knop los na een pieptoon.

Relatief (relatieve waardemeting)

Gebruik de RELATIVE-knop om de relatieve functie in of uit te schakelen.

• Een korte druk (minder dan 1 s) op de RELATIVE-knop activeert de relatieve functie.
• Nog een korte druk (minder dan 1 s) op de RELATIVE-knop beëindigt de relatieve functie.

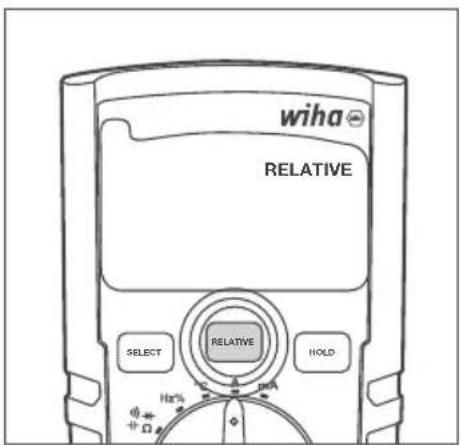

Relatieve functie activeren/deactiveren

Druk kort (minder dan 1s) op de RELATIVE-knop. Laat de knop los na een pieptoon. Indien geactiveerd, verschijnt RELATIVE op het LCD-scherm. Indien uitgeschakeld, verschijnt het niet op het LCD-scherm.

Gebruik de HOLD-knop om de hold-functie in/uit te schakelen.

• Een korte druk (minder dan 1 s) op de HOLD-knop activeert de hold-functie.
• De volgende korte druk (minder dan 1 s) op de HOLD-knop deactiveert de hold-functie.

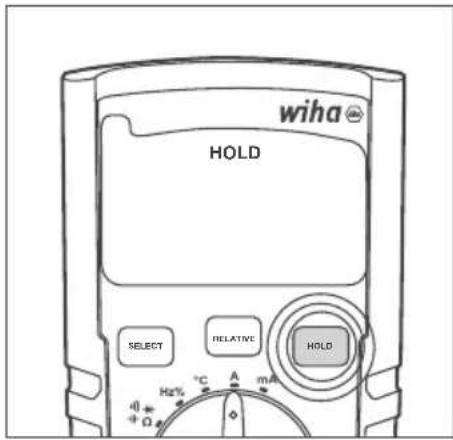

Hold-functie activeren/deactiveren

Druk kort (minder dan 1s) op de HOLD-knop. Laat de knop los na een pieptoon. Indien geactiveerd, verschijnt HOLD op het LCD-scherm. Indien uitgeschakeld, verschijnt het niet op het LCD-scherm.

APO (automatische uitschakeling)

Wanneer deze functie is ingeschakeld, schakelt de APO-functie de multimeter uit na 15 minuten inactiviteit.

APO kan op elk moment worden in- en uitgeschakeld door de SELECT- en RELA-TIVE-knoppen tegelijkertijd gedurende meer dan 1s in te drukken. Het LCD-scherm toont de APO-functie wanneer deze is geactiveerd. Indien uitgeschakeld, is de APO-indicator afwezig op het LCD-scherm.

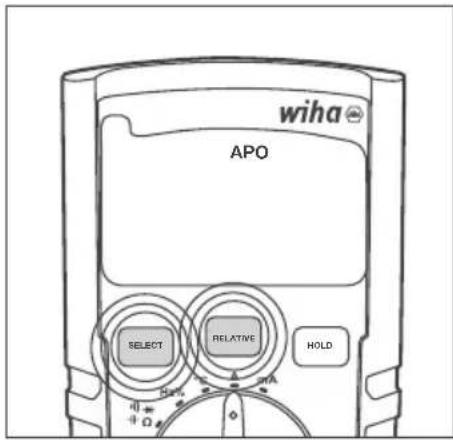

APO inschakelen/uitschakelen

Houd tegelijkertijd de SELECT- en RELATIVE-knoppen ingedrukt totdat u een dubbele pieptoon hoort. Wanneer geactiveerd, verschijnt APO op het LCD-scherm. Indien uitgeschakeld, verdwijnt APO van het LCD-scherm.

Selecteer de gewenste meetfunctie door de draaischakelaar naar de juiste positie te draaien. Schakel de multimeter uit door de draaischakelaar in de UIT-stand te zetten. De schakelstanden zijn als volgt:

• UIT: De multimeter is uitgeschakeld.
  • V AC: AC-spanningsmeting.
  • V DC: Meting van DC-spanning.
• Ω + - : Weerstands-, continuiteits-, diode- en capaciteitsmetingen. Deze meetfuncties kunnen worden geselecteerd met de SELECT-knop.
• Hz %: Frequentie- en inschakelduurmeting. Gebruik de SELECT-knop om tussen deze meetfuncties te wisselen.
• °C: Temperatuurmeting in °C of °F schaal. Gebruik de SELECT-knop om te wisselen tussen °C en °F meetschalen.
  • A: Stroommeting in het 10 A-bereik.
  • mA: Stroommeting in het mA-bereik.

Metingen uitvoeren

Voorbereiding

Algemene informatie over het uitvoeren van metingen:

Metingen in de gevaarlijke omgeving van elektrische installaties mogen alleen worden uitgevoerd onder leiding van een verantwoordelijke elektricien en niet alleen.

De meetsnoeren en meetpennen mogen alleen op de daarvoor bestemde grijpvlakken worden vastgehouden. Het aanraken van de testtips moet onder alle omstandigheden worden vermeden. Voordat u naar een ander meetbereik of naar een nieuw type meting overschakelt, moeten de aansluitingen van het testobject worden losgekoppeld.

Metingen dienen te worden uitgevoerd in overeenstemming met de geldende normen.

Spanningsmeting

Om een elektrische schok te voorkomen, moeten bij het werken met spanningen hoger dan 120 V (60 V) DC of 50 V (25 V) eff AC de geldende veiligheids- en VDE-voorschriften met betrekking tot te hoge contactspanning in acht worden genomen. De waarden tussen haakjes gelden voor gebieden waarvoor beperkingen gelden (zoals medicijnen, landbouw).

Wisselspanningsmeting AC

• Selecteer meetfunctie V AC met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-+ - aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

DC-spanningsmeting DC

• Selecteer meetfunctie V DC met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-+ - aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

frequentie meting

• Selecteer meetfunctie Hz% met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-+→→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Weerstandsmeting

Voor elke weerstandsmeting moet ervoor worden gezorgd dat de te testen weerstand spanningsloos is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-+ -aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Diodetest

Voor elke diodetest moet ervoor worden gezorgd dat de te testen diode spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderpaden parallel aan de diode vervalsen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-+ -aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Continuïteitstest

Voor elke doorgangstest moet ervoor worden gezorgd dat de te testen weerstand spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-→aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Als de weerstand < 30 Ω is, klinkt er een akoestisch signaal.

Capaciteit

Voor elke capaciteitstest moet ervoor worden gezorgd dat de te testen capaciteit spanningsloos is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken. Bovendien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderbanen evenwijdig aan de capaciteit vervalsen het meetresultaat.

• Selecteer meetfunctie Ω met draaischakelaar.
• Gebruik indien nodig de SELECT-knop om de meting aan te passen. Druk op de SELECT-knop om te schakelen tussen weerstands-, continuiïteits-, diode- en capaciteitsmetingen.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V Ω mA °C Hz%-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

temperatuurmeting

Voor elke temperatuurmeting moet ervoor worden gezorgd dat het te meten oppervlak spanningsvrij is. Niet-naleving kan ernstig letsel bij de gebruiker of schade aan het apparaat veroorzaken.

Om brandwonden te voorkomen, mag het te testen object alleen met de meet- sonde worden aangeraakt.

• Selecteer meetfunctie °C met draaischakelaar.
• Sluit de negatieve aan op de COM-aansluiting en de positieve op de V Ω mA °C Hz%←→→-aansluiting.
• Sluit de temperatuursensor aan op het testobject.
• Lees het meetresultaat af van het display.

Huidige meting

Om het meetapparaat aan te sluiten, moet het meetcircuit spanningsloos zijn.

Het meetapparaat mag alleen worden gebruikt in 16 A gezekerde stroomkringen tot een nominale spanning van 600 V. De nominale doorsnede van de aansluit-kabel moet in acht worden genomen en een veilige verbinding moet worden gegarandeerd.

Nadat de zekeringen van het meetapparaat zijn doorgebrand, dient u eerst de oorzaak van de zekeringen te verhelpen voordat u de zekering vervangt.

HANDLEIDING

Stroommeting mA AC

• Selecteer meetbereik mA met draaischakelaar.
• Multimeter schakelt automatisch over naar mA AC-modus.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω mA °C Hz-||-||-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting mA DC

• Selecteer meetbereik mA met draaischakelaar.
• Druk op de „Select“-knop om de DC-modus te activeren.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de mV Ω mA °C Hz-||-||-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting A AC

• Selecteer meetbereik A met draaischakelaar.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de 10A-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Stroommeting A DC

• Selecteer meetbereik A met draaischakelaar.
• Druk op de „Select“-knop om de DC-modus te activeren.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de 10A-aansluiting.
• Verbind meetlijnen met het testobject.
• Lees het meetresultaat af van het display.

Onderhoud

Als het apparaat wordt gebruikt in overeenstemming met de gebruiksaanwijzing, is er geen speciaal onderhoud nodig. Mochten er tijdens het dagelijks gebruik operationele problemen optreden, dan staat onze adviesdienst (tel.: [phone]) tot uw beschikking.

Schoonmaak

Als het apparaat door dagelijks gebruik vuil is geworden, kan het worden gereinigd met een vochtige doek en een mild huishoudelijk schoonmaakmiddel.

Voordat u begint met reinigen, moet u ervoor zorgen dat het apparaat is uitgeschakeld, losgekoppeld van de externe voeding en van de andere aangesloten apparaten (bijv. testobject, bedieningsapparaten, enz.).

Gebruik nooit agressieve schoonmaakmiddelen of oplosmiddelen. Na het reinigen mag het apparaat pas worden gebruikt als het volledig droog is.

Kalibratie-interval

Het apparaat moet regelmatig worden gekalibreerd door onze serviceafdeling om de gespecificeerde nauwkeurigheid van de meetresultaten te garanderen. We raden een kalibratie-interval van twee jaar aan.

Batterijwissel

Voordat u de batterij vervangt, moet het apparaat worden losgekoppeld van de aangesloten meetkabels. Alleen de in de technische gegevens vermelde batterijen mogen worden gebruikt!

• Schakel het apparaat uit. Verwijder meetsnoeren.
• Draai de schroeven van het batterijdeksel aan de achterkant van het apparaat los. Til de batterijklep op.
• Verwijder lege batterijen.
• Plaats nieuwe 1,5 V IEC LR03-batterijen.
• Plaats het batterijdeksel terug en draai de schroeven weer vast.

Denk hierbij ook aan ons milieu. Gooi gebruikte batterijen of accu's niet bij het normale huisvuil, maar lever de batterijen in op de speciale vuilstortplaatsen of speciale afvalinzamelingspunten. Batterijen kunnen meestal ook worden ingeleverd waar nieuwe worden verkocht.

De geldende bepalingen met betrekking tot het inleveren, recyclen en afvoeren van gebruikte batterijen en accu's moeten in acht worden genomen.

Als het apparaat langere tijd niet wordt gebruikt, moeten de batterijen worden verwijderd. Als het apparaat is verontreinigd door lekkende batterijcellen, moet het apparaat voor reiniging en controle naar de fabriek worden gestuurd.

Zekering vervangen

Voordat u de zekering vervangt, moet u ervoor zorgen dat de multimeter is los- gekoppeld van de externe voeding en andere aangesloten instrumenten (zoals TU Delft, enz.).

Gebruik alleen zekeringen met de onder „Technische gegevens“ vermelde spannings- en stroomwaarden. Het gebruik van geïmproviseerde zekeringen, met name het kortsluiten van de zekeringhouders, is niet toegestaan en kan leiden tot vernieling van het apparaat en ernstig letsel van de gebruiker.

• Schakel het apparaat uit. Koppel de meetsnoeren los.
• Draai de schroeven aan de achterkant van het apparaat los.
• Til het deksel van de behuizing op.
• Verwijder de defecte zekering.
• Nieuwe zekering plaatsen.
• Plaats het deksel van de behuizing terug en draai de schroeven weer vast.

Zekering (A): F 400 mA / 600 V, keramisch 6,3 x 32 mm

Zekering (A): F 10 A / 600 V, keramisch 6,3 x 32 mm

Technische specificaties

Scherm 3 3/4 cijfers, LC-display

Domein 4.000 cijfers

polariteitsindicator: automatisch

Batterijstatusindicator Batterijsymbol verschijnt (< 2,4 V)

Meetcategorie KAT IV/300V; KAT III/600V

Mate van vervuiling 2

Stroomvoorziening Batterijen, 2 x 1.5V IEC LR03, AAA

Dimensies ca. 150 x 80 x 45 mm incl. holster

Gewicht ongeveer 330g

Milieu omstandigheden

Bedrijfstemperatuur 0...50 °C (0...80% relatieve vochtigheid)

Bewaar temperatuur -10...60 °C (0...80 % relatieve vochtigheid) (zonder batterijen)

Hoogte boven zeeniveau tot 2.000 m

overbelastingsbeveiliging

Zekering (A) F 400 mA / 600 V keramiek 6,3 x 32 mm

Zekering (A) F 10A / 600V Keramiek 6,3 x 32 mm

Specificaties hebben betrekking op 23 °C ± 5 °C bij < 80% rel. Vochtigheid Temperatuurcoëfficiënt 0,15 x gespecificeerde nauwkeurigheid per 1 °C (< 18 °C en > 28 °C)

	Meetbereik Oplossing Nauwkeurigheid
Spanning gelijkstroom	400mV 0,1mV		±(1% van mv + 3D)
	4.000V 1mV
	40,00 v 10mV
	400.0V 100mV
	600V 1 v
Spanning AC	4.000V 1mV		±(1% van mv + 5D)
	40,00 v 10mV
	400.0V 100mV
	600V 1 v
Huidige gelijkstroom	40.00mA 10 A		±(1,5% van mv + 5D)400,0mA
	10.00 A 10mA
Huidige AC	40.00mA 10 A		±(1,8% van mv + 5D)400,0mA
	10.00 A 10mA
Weerstand	400,0 ohm 0,1 ohm		±(1,5% van mv + 3D)
	4.000k ohm 1 ohm
	40.00k ohm 10 ohm
	400,0k ohm 100 ohm
	4.000 Mohm 1k ohm
	40.00 Mohm 10k ohm
Akoestische continuïteitstest	< 30 ohm
Diodetest ja, tot 1V
Capaciteit	5.120nF 0,01nF ±(5% van mv + 25D)
	51.20nF 0,01nF ±(2% van mv + 10D)
	512,0nF 0.1nF ±(1,5% van mv + 5D)
	5.120nF 1nF ±(1,5% van mv + 5D)
	51.20nF 10nF ±5% typisch
	100.0nF (30s)	100nF	±5% typisch
Frequentie	5.000 Hz 0,001Hz		±0,1% + 1D
	50.00Hz	0,01 Hz
	500,0 Hz 0,1 Hz
	5.000 kHz	1Hz
	50.00kHz	10Hz
	500.00kHz 100Hz
	5.000 MHz	1000Hz
Temperatuurmeting	-20...500 °C		±(10% van mv + 1D)
Arbeidscyclus	0,1...99,9%
Gegevens HOLD	Ja
Relatieve waarde meting	Ja

HANDLEIDING

	Meetbereik Oplossing Nauwkeurigheid
Automatische/handmatige bereikselectie	alleen automatisch
Batterij-indicator bijna leeg	Ja
Scherm 4.000 cijfers
Mate van bescherming	IP40
accu AAA 2x 1,5V; R03
Beveiliging	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Meetcategorie KAT IV/300V; KAT III/600V
Mate van vervuiling 2
Bedrijfstemperatuur 0...50 °C
Bewaar temperatuur -10...60 °C
Hoogte maximaal 2.000 m
Robuustheidsvereisten	voldoet aan de norm
Certificeringen CE, GS
Referentie temperatuur	23 °C ±5 °C bij < 80% rel. vochtigheid

Opmerking: de laagste bereiken worden gegeven vanaf 5% van het bereik. Opmerking: AC-spanning en AC-stroombereiken zijn gespecificeerd tot 400 Hz. De nauwkeurigheid verslechtert met toenemende frequentie (boven 400 Hz).

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!

Tabla de contenido
