HASZNÁLATI ÚTMUTATÓ 45218 Wiha

Bevezetés / csomagtartalom 4

Szállítás és tárolás 5

Biztonsági utasítások 5

Vezérlők és csatlakozások 6

Gombok 6

Mérési funkciók....8

Mérések elvégzése 8

Feszültségmérés....8

Frekvencia mérés....9

Ellenállásmérés 9

Dióda teszt 9

Folytonossági teszt 9

Kapacitás 10

Hőmérséklet mérés....10

Árammérés 10

Karbantartás 11

Tisztítás 11

Biztosítékcsere 12

Müszaki adatok 13

Szerviz és garancia 15

A készüléken és a kezelési útmutatóban feltüntetett utasítások

Figyelmeztetés veszélypontra. Tartsa be a használati utasítást.

Értesítés! Kérjük, figyeljen.

Vigyázat! Veszélyes feszültség, áramütés veszélye.

Folyamatos kettős vagy megerősített szigetelés a II. osztály / DIN EN 61140 szerint.

Megfelel az EU követelményeinek.

Megfelel az Egyesült Királyság követelményeinek.

készülék megfelel a WEEE-irányelvnek (2012/19/EU). Ez a jelölés azt jelzi, hogy ezt a terméket nem szabad más háztartási hulladékkal együtt kidobni az EU egész területén. Az ellenőrizetlen hulladékkezelésből adódó lehetséges környezeti vagy emberi egészségi károk elkerülése érdekében az anyagok fenntartható újrafelhasználásának elősegítése érdekében az újrahasznosítást felelősségteljesen végezze. A használt készülék visszaküldéséhez használja a visszaküldési és begyűjtési rendszert, vagy lépjen kapcsolatba a kereskedővel, ahol a terméket vásárolta. Ezt a terméket környezetbarát újrahasznosítás céljából leadhatja.

CAT IV/300V; CAT III/600V

A készülék megfelel a CAT IV/300 V és CAT III/600 V földmérési kategóriáknak.

Leírás

II. CAT: A II. mérési kategória azokra a vizsgáló- és mérőáramkörökre vonatkozik, amelyek közvetlenül csatlakoznak a kisfeszültségű hálózati berendezés felhasználási helyéhez (például hálózati aljzatokhoz stb.).

III. CAT: A III. mérési kategória az épület kisfeszültségű hálózatának elosztásához kapcsolódó vizsgáló és mérőáramkörökre vonatkozik.

IV. CAT: A IV. mérési kategória az épület kisfeszültségű hálózatának forrására csatlakoztatott vizsgáló- és mérőáramkörökre vonatkozik.

A kezelési útmutató olyan információkat és utasításokat tartalmaz, amelyek a készülék biztonságos üzemeltetéséhez és használatához szükségesek. A készülék használata előtt figyelmesen el kell olvasni a használati utasítást, és minden tekintetben be kell tartani.

Az utasítások figyelmen kívül hagyása vagy a figyelmeztetések és megjegyzések figyelmen kívül hagyása esetén a felhasználó súlyosan megsérülhet, vagy a készülék megsérülhet.

Bevezetés / csomagtartalom

Kiváló minőségű mérőeszközt vásárolt, amellyel nagyon hosszú időn keresztül reprodukálható méréseket végezhet. A multiméterek univerzális mérőeszközök. A legújabb biztonsági előírásoknak megfelelően épültek, és biztonságos és megbízható munkát biztosítanak.

A multiméterek értékes segítséget nyújtanak minden szokásos mérési feladathoz kézi, ipari vagy hobbi területen.

A multimétert a következő funkciók jellemzik:

• Digitális multiméter extra nagy háttérvilágítású kijelzővel
• 3¾ számjegyű LCD kijelző 4000 számjegygel
• Biztonság a DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V szerint
• Feszültség, áram és ellenállás mérése
• Dióda és akusztikai folytonossági vizsgálat
  • Hőmérséklet mérés
• Kapacitás, frekvencia és munkaciklus
  • Automatikus tartományválasztás
• Kijelző tartási mód (Hold) és relatív érték mérése
  • Automatikus kikapcsolás funkció
• Ütés- és ütésálló a szabványos védőburkolatnak köszönhetően
• Kompakt méretek

A csomag tartalma

• 1x digitális multiméter 45218
• 1x védőtok
• 2x mérővezeték (1x piros, 1x fekete)
• 2x 1,5 V-os elem, IEC LR03
• 1x használati útmutató

HASZNÁLATI UTASÍTÁS

Szállítás és tárolás

Kérjük, őrizze meg az eredeti csomagolást későbbi szállításhoz, pl. a B. kalibráláshoz. A hibás csomagolásból eredő szállítási károk nem tartoznak a garancia hatálya alá. A károsodás elkerülése érdekében az elemeket ki kell venni, ha a mérőt hosszabb ideig nem használják. Ha azonban a készüléket szivárgó akkumulátorcellák szennyezik, a készüléket tisztításra és ellenőrzésre a gyárba kell küldeni.

Készüléket száraz, zárt helyiségben kell tárolni. Ha a készüléket szélsőséges hőmérsékleten szállították, a bekapcsolás előtt legalább 2 órás akklimatizáció szükséges.

Biztonsági utasítások

Minden munkánál be kell tartani az elektromos rendszerekre és berendezésekre vonatkozó kereskedelmi szakmai szövetségek hatályos balesetvédelmi előírásait..

Minden munkánál be kell tartani a kereskedelmi szakmai szövetségek mindenkor hatályos balesetvédelmi előírásait az égési sérülések veszélye esetén történő testvédelemre vonatkozóan.

Az áramütés elkerülése érdekében 120 V (60 V) DC vagy 50 V (25 V) eff AC feszültségnél nagyobb feszültséggel végzett munka során be kell tartani a túlzott érintkezési feszültségre vonatkozó biztonsági és VDE előírásokat. A zárójelben lévő értékek korlátozott területekre vonatkoznak (például orvostudomány, mezőgazdaság).

Az elektromos rendszerek veszélyes környezetében a méréseket csak felelős villanyszerelő irányítása mellett szabad elvégezni, nem egyedül.

Ha a kezelő biztonsága már nem garantálható, a készüléket üzemen kívül kell helyezni, és biztosítani kell a véletlen használat ellen. Ez az eset áll fenn, ha az eszköz:

• nyilvánvaló sérülései vannak.
• a kívánt méréseket már nem hajtják végre.
• túl sokáig tárolták kedvezőtlen körülmények között.
• szállítás közben mech. stressznek volt kitéve.

A készülék csak a Műszaki adatoknál megadott működési és mérési tartományokban használható.

Kerülje a készülékek közvetlen napfény általi felmelegedését. Csak így biztosítható a problémamentes működés és a hosszú élettartam.

Ha a készülék kinyitása, pl. B. biztosítékcsere szükséges, azt csak szakember végezheti el. Nyitás előtt a készüléket ki kell kapcsolni, és le kell választani az összes elektromos áramkörről.

A készülék csak olyan feltételekkel és célokra használható, amelyekre tervezték. A biztonsági előírásokat, a műszaki adatokat a környezeti feltételekkel és a száraz környezetben történő használattal együtt különösen be kell tartani.

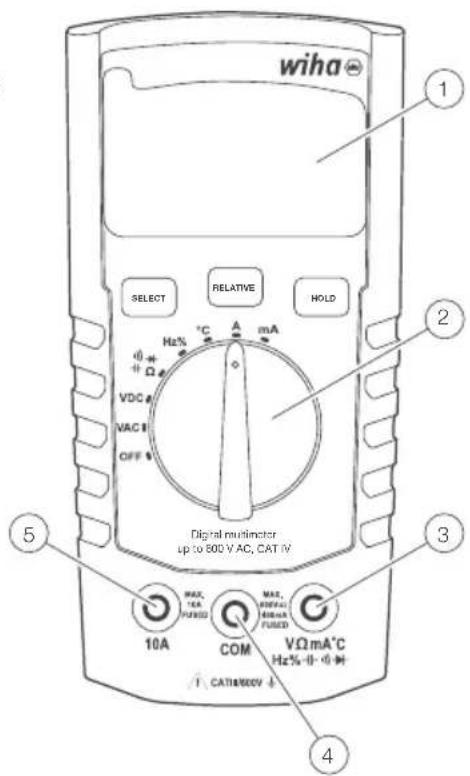

Vezérlők és csatlakozások

① Háttérvilágítású LCD kijelző
2 Forgókapcsoló a mérési funkciókhoz
③ Bemeneti aljzatok mérési tartományokhoz
4 Földcsatlakozás minden mérési tartományhoz
5 Bemeneti aljzat 10 A árammérési tartományhoz

wiha SELECT RELATIVE HOLD Hz% mA VDC VAC OFF Digital multimeter up to 800 VAC, CAT IV MAX. 10A COM VΩ mA°C Hz% -I -O CATIS/ECOV 4

Gombok

Rövid megnyomás (kevesebb, mint 1 mp) a rövid megnyomási funkciókat (SELECT, RELATIVE vagy HOLD) választja ki. Ezt egyetlen hangjelzés erősíti meg.

Válassza ki

A KIVÁLASZTÁS gombbal lépkedhet a különböző mérési funkciók között, amelyek ugyanazt a pozíciót osztják meg a forgókapcsolón:

• Ellenállás, folytonosság, dióda, kapacitás
  • Frekvencia, munkaciklus
  • Hőmérséklet-skálák: °C vagy °F
  • AC/DC árammérés (10 A-ben és mA tartományban)

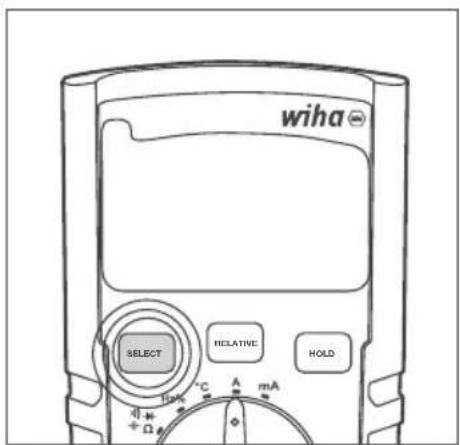

Válassza ki a kívánt mérési módot

Nyomja meg röviden (1 másodpercnél rövidebb ideig) a KIVÁLASZTÁS gombot. Hangjelzés után engedje el a gombot.

Relatív (relatív érték mérése)

A relativ funkció engedélyezéséhez vagy letiltásához használja a RELATIVE gombot.

• A RELATIVE gomb rövid (1 másodpercnél rövidebb) megnyomása aktiválja a relativ funkciót.
• A RELATIVE gomb újabb rövid megnyomása (kevesebb, mint 1 másodperc) befejezi a relatív funkciót.

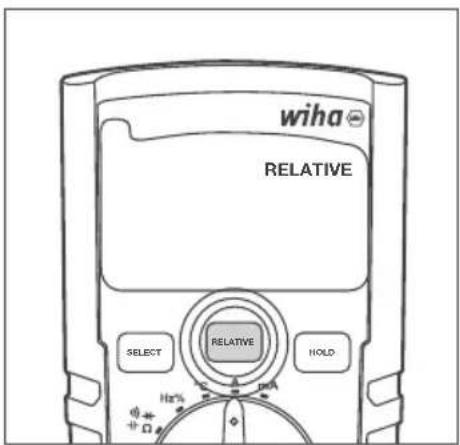

Relatív funkció be-/kikapcsolása

Nyomja meg röviden (kevesebb, mint 1 másodpercig) a RELATIVE gombot. Hangjelzés után engedje el a gombot. Aktiválásakor a RELATIVE felirat jelenik meg az LCD-kijelzőn. Ha le van tiltva, nem jelenik meg az LCD-kijelzőn.

A HOLD gombbal engedélyezheti/letilthatja a tartás funkciót.

• A HOLD gomb rövid (1 másodpercnél rövidebb) megnyomása aktiválja a tartás funkciót.
• A HOLD gomb következő rövid (1 másodpercnél rövidebb) megnyomása kikapcsolja a tartás funkciót.

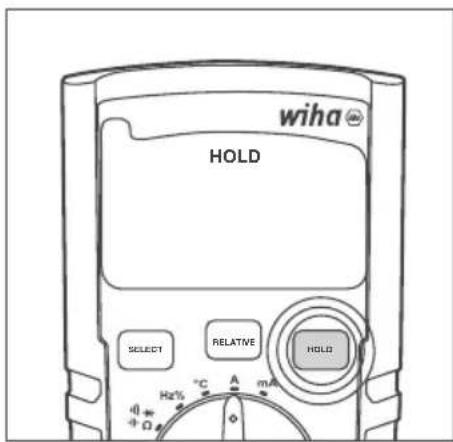

A tartás funkció be-/kikapcsolása

Nyomja meg röviden (kevesebb, mint 1 másodpercig) a HOLD gombot. Hangjelzés után engedje el a gombot. Ha be van kapcsolva, a HOLD felirat jelenik meg az LCD-kijelzön. Ha le van tiltva, nem jelenik meg az LCD-kijelzön.

APO (automatikus kikapcsolás)

Ha ez a funkció be van kapcsolva, az APO funkció 15 perc inaktivitás után kikapcsolja a multimétert.

Az APO bármikor ki- és bekapcsolható a SELECT és a RELATIVE gombok egyidejű, több mint 1 másodperces lenyomásával. Az LCD-kijelző az APO funkciót mutatja, ha aktiválva van. Ha le van tiltva, az APO jelző nem jelenik meg az LCD-n.

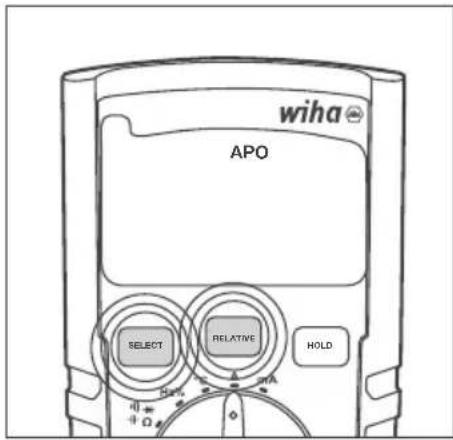

APO engedélyezése/letiltása

Egyidejűleg nyomja meg és tartsa lenyomva a SELECT és a RELATIVE gombot, amíg dupla sípolást nem hall. Ha aktiválva van, az APO megjelenik az LCD-kijelzón. Ha letiltja, az APO eltűnik az LCD-kijelzőről.

Válassza ki a kívánt mérési funkciót a forgókapcsoló megfelelő helyzetbe forgatásával. Kapcsolja ki a multimétert a forgókapcsoló OFF állásba fordításával. A kapcsolók állásai a következők:

• OFF: A multiméter ki van kapcsolva.
• V AC: AC feszültségmérés.
• V DC: DC feszültség mérése.
- Ω -| | : Ellenállás-, folytonosság-, dióda- és kapacitásmérés. Ezeket a mérési funkciókat a SELECT gombbal lehet kiválasztani.
- Hz %: Frekvencia és munkaciklus mérés. A SELECT gombbal válthat a mérési funkciók között.
- °C: Hőmérsékletmérés °C vagy °F skálában. A SELECT gombbal válthat a °C és °F mérési skála között.
• V: Árammérés a 10 A tartományban.
• mA: Árammérés a mA tartományban.

Mérések elvégzése

Előkészületek

Általános tudnivalók a mérések elvégzéséről:

Az elektromos rendszerek veszélyes környezetében a méréseket csak felelős villanyszerelő irányítása mellett szabad elvégezni, nem egyedül.

A mérővezetékeket és mérőszondákat csak az erre a célra kialakított fogófelületeken szabad tartani. A teszthegyek érintését minden körülmények között kerülni kell. Mielőtt másik mérési tartományra vagy új típusú mérésre váltana, a csatlakozásokat le kell választani a vizsgálandó tárgyról.

A méréseket a vonatkozó szabványoknak megfelelően kell elvégezni.

Feszültségmérés

Az áramütés elkerülése érdekében 120 V (60 V) DC vagy 50 V (25 V) eff AC feszültségnél nagyobb feszültséggel végzett munka során be kell tartani a túlzott érintkezési feszültségre vonatkozó biztonsági és VDE előírásokat. A zárójelben lévő értékek korlátozott területekre vonatkoznak (például orvostudomány, mezőgazdaság).

HASZNÁLATI UTASÍTÁS

Váltakozó feszültség mérés AC

• Válassza ki a V AC mérési funkciót forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%-←→←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

DC feszültség mérés DC

• Válassza ki a V DC mérési funkciót forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Frekvencia mérés

• Válassza ki a Hz% mérési funkciót a forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%-←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Ellenállásmérés

Minden ellenállásmérés előtt meg kell győződni arról, hogy a vizsgálandó ellenállás feszültségmentes-e. Ennek figyelmen kívül hagyása a felhasználó súlyos sérülését vagy a készülék károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

• Válassza ki az mérési funkciót a forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz% + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Dióda teszt

Minden diódavizsgálat előtt meg kell győződni arról, hogy a vizsgálandó dióda feszültségmentes-e. Ennek figyelmen kívül hagyása a felhasználó súlyos sérülését vagy a készülék károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

A diódával párhuzamos ellenállások és félvezető útvonalak meghamisitják a mérési eredményt.

• Válassza ki az — Ω mérési funkciót a forgókapcsolóval.
• Ha szükséges, használja a KIVÁLASZTÁS gombot a mérés beállításához. Nyomja meg a SELECT gombot az ellenállás-, folytonosság-, dióda- és kapacitásmérés közötti váltáshoz.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%+ - + + aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Folytonossági teszt

Minden folytonossági vizsgálat előtt meg kell győződni arról, hogy a vizsgálandó ellenállás feszültségmentes-e. Ennek figyelmen kívül hagyása a felhasználó súlyos sérülését vagy a készülék károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

• Válassza ki az ± mérési funkciót a forgókapcsolóval.
• Ha szükséges, használja a KIVÁLASZTÁS gombot a mérés beállításához. Nyomja meg a SELECT gombot az ellenállás-, folytonosság-, dióda- és kapacitásmérés közötti váltáshoz.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%-+ - + aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzöröl.

Ha az ellenállás < 30 Ω, hangjelzés hallható.

Kapacitás

Minden kapacitásvizsgálat előtt meg kell győződni arról, hogy a vizsgálandó kapacitás feszültségmentes-e. Ennek figyelmen kívül hagyása a felhasználó súlyos sérülését vagy a készülék károsodását okozhatja. Ezenkívül a külső feszültségek meghamisítják a mérési eredményt.

A kapacitással párhuzamos ellenállások és félvezetőpályák meghamisítják a mérési eredményt.

• Válassza ki az ± mérési funkciót a forgókapcsolóval.
• Ha szükséges, használja a KIVÁLASZTÁS gombot a mérés beállításához. Nyomja meg a SELECT gombot az ellenállás-, folytonosság-, dióda- és kapacitásmérés közötti váltáshoz.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Hőmérséklet mérés

Minden hőmérsékletmérés előtt meg kell győződni arról, hogy a mérendő felület feszültségmentes legyen. Ennek figyelmen kívül hagyása a felhasználó súlyos sérülését vagy a készülék károsodását okozhatja.

Az égési sérülések elkerülése érdekében a vizsgálandó tárgyat csak a mérőszondával szabad megérinteni.

• Válassza ki a °C mérési funkciót forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%+→→ aljzathoz.
• Csatlakoztassa a hőmérséklet-érzékelőt a vizsgálandó tárgyhoz.
• Olvassa le a mérési eredményt a kijelzöröl.

Árammérés

A mérőkészülék csatlakoztatásához a mérőáramkört feszültségmentesíteni kell.

A mérőeszköz csak 16 A-es biztosítékkal ellátott áramkörökben használható 600 V névleges feszültségig. A csatlakozóvezeték névleges keresztmetszetét be kell tartani, és biztosítani kell a biztonságos csatlakozást.

Miután a mérőkészülék biztosítékai kiolvadtak, a biztosítékcsere előtt először szüntesse meg a biztosítékok okát.

HASZNÁLATI UTASÍTÁS

Árammérés mA AC

• Válassza ki a mA mérési tartományt a forgókapcsolóval.
• A multiméter automatikusan mA AC módba kapcsol.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%-←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Árammérés mA DC

• Válassza ki a mA mérési tartományt a forgókapcsolóval.
• Nyomja meg a „Select“ gombot a DC mód aktiválásához.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a V Ω mA °C Hz%←→ aljzathoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Árammérés A AC

• Válassza ki az A mérési tartományt a forgókapcsolóval.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a 10A-es jack csatlakozóhoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzőről.

Árammérés A DC

• Válassza ki az A mérési tartományt a forgókapcsolóval.
• Nyomja meg a „Select“ gombot a DC mód aktiválásához.
• Csatlakoztassa a fekete mérővezetéket a COM aljzathoz, a piros mérővezetéket pedig a 10A-es jack csatlakozóhoz.
• Csatlakoztassa a mérővezetékeket a vizsgált objektumhoz.
• Olvassa le a mérési eredményt a kijelzöröl.

Karbantartás

Ha a készüléket a használati utasításnak megfelelően használják, nincs szükség speciális karbantartásra. Ha a napi használat során működési problémák merülnének fel, tanácsadó szolgálatunk (Tel.: [phone]) készséggel áll rendelkezésére.

Tisztítás

Ha a készülék a napi használat során beszennyeződött, nedves ruhával és enyhe háztartási tisztítószerrel tisztítható.

A tisztítás megkezdése előtt győződjön meg arról, hogy a készülék ki van kapcsolva, le van választva a külső tápegységről és a többi csatlakoztatott eszközről (pl. tesztobjektum, vezérlőkészülékek stb.).

Soha ne használjon erős tisztítószereket vagy oldószereket. Tisztítás után a készüléket nem szabad használni, amíg teljesen meg nem szárad.

Kalibrálási intervallum

Készüléket szervizünknek rendszeresen kalibrálnia kell a mérési eredmények előírt pontosságának biztosítása érdekében. Két éves kalibrálási intervallumot javasolunk.

Elemcsere

Elemcsere előtt a készüléket le kell választani a csatlakoztatott mérőkábelekről. Csak a műszaki adatokban megadott akkumulátorok használhatók!

• Kapcsolja ki a készüléket. Távolítsa el a mérővezetékeket.
• Csavarja ki az akkumulátorfedél csavarjait a készülék hátulján. Emelje fel az elemtartó fedelét.
• Távolítsa el a lemerült elemeket.
• Helyezzen be új 1,5 V-os IEC LR03 elemeket.
• Helyezze vissza az elemtartó fedelét, és ismét húzza meg a csavarokat.

Kérjük, ezen a ponton gondoljon környezetünkre is. Az elhasznált elemeket vagy akkumulátorokat ne dobja a normál háztartási hulladék közé, hanem adja le az elemeket speciális hulladéklerakókban vagy speciális hulladékgyűjtőkben. Az elemeket általában ott is le lehet adni, ahol újat árulnak.

használt elemek és akkumulátorok visszaküldésére, újrahasznosítására és ártalmatlanítására vonatkozó vonatkozó rendelkezéseket be kell tartani.

Ha a készüléket hosszabb ideig nem használják, az elemeket ki kell venni. Ha a készüléket szivárgó akkumulátorcellák szennyezik, a készüléket tisztításra és ellenőrzésre a gyárba kell küldeni.

Biztosítékcsere

A biztosíték cseréje előtt győződjön meg arról, hogy a multiméter le van választva a külső tápegységről és a többi csatlakoztatott műszerről (például DUT stb.).

Csak a „Műszaki adatok” részben felsorolt feszültség- és áramértékekkel rendelkező biztosítékokat használjon. A rögtönzött biztosítékok használata, különösen a biztosítéktartók rövidre zárása nem megengedett, és a készülék tönkremeneteléhez és a felhasználó súlyos sérüléséhez vezethet.

• Kapcsolja ki a készüléket. Válassza le a mérővezetékeket.
• Lazítsa meg a csavarokat a készülék hátulján.
• Emelje fel a ház fedelét.
  • Távolítsa el a hibás biztosítékot.
• Helyezzen be új biztosítékot.
• Helyezze vissza a ház fedelét, és ismét húzza meg a csavarokat.

Biztosíték (A): F 400 mA / 600 V, kerámia 6,3 x 32 mm

Biztosíték (A): F 10 A / 600 V, kerámia 6,3 x 32 mm

Műszaki adatok

Kijelző 3¾ számjegy, LCD kijelző

Hatálya 4000 számjegy

Polaritásjelző automatikusan

Akkumulátor állapotjelző Megjelenik az akkumulátor szimbólum (< 2,4 V)

Mérési kategória CAT IV/300V; CAT III/600V

Szennyezettségi foka 2

Tápegység Elemek, 2 x 1,5 V IEC LR03, AAA

Méretek kb. 150 x 80 x 45 mm pisztolytáska

Súly kb 330g

Környezeti feltételek

Üzemi hömérséklet 0...50 °C (0...80% relativ páratartalom)

Tárolási hőmérséklet -10...60 °C (0...80 % relativ páratartalom) (elemek nélkül)

Tengerszint feletti magasság 2000 m-ig

Túltöltés elleni védelem

Biztosíték (A) F 400 mA / 600 V kerámia 6,3 x 32 mm

Biztosíték (A) F 10A / 600V Kerámia 6,3 x 32mm

A műszaki adatok 23 °C ± 5 °C-ra vonatkoznak < 80% rel. Páratartalom Hőmérsékleti együttható 0,15-szerese a megadott pontosság 1 °C-onként (< 18 °C és > 28 °C)

	Mérési tartomány	Felbontás Pontosság
Feszültség DC	400mV 0,1 mV		± (az mv 1%-a + 3D)
	4000V 1 mV
	40.00 v 10 mV
	400.0V 100mV
	600V 1 v
AC feszültség	4000V 1 mV		± (mv 1%-a + 5D)
	40.00 v 10 mV
	400.0V 100mV
	600V 1 v
Áram DC	40,00 mA 10 μA		± (mv + 5D 1,5%-a)400,0 mA -
	10.00 A 10mA
Jelenlegi AC	40,00 mA 10 μA		± (mv + 5D 1,8%-a)400,0 mA 1
	10.00 A 10mA
Ellenállás	400,0 ohm 0,1 ohm		± (mv + 3D 1,5%-a)
	4000k ohm 1 ohm
	40.00k ohm 10 ohm
	400.0k ohm 100 ohm
	4000 Mohm 1k ohm
	40.00 Mohm 10k ohm
Akusztikai folytonossági vizsgálat	< 30 ohm
dióda teszt igen, 1V-ig
Kapacitás	5120nF	0,01nF	± (mv 5%-a + 25D)
	51,20nF	0,01nF	± (mv 2%-a + 10D)
	512.0nF	0,1nF	± (mv + 5D 1,5%-a)
	5120nF	1nF	± (mv + 5D 1,5%-a)
	51,20nF	10nF ±5% jellemző
	100,0 nF (30 s)	100nF	±5% jellemző
Frekvencia	5000 Hz	0,001 Hz	±0,1% + 1D
	50,00 Hz	0,01 Hz
	500,0 Hz	0,1 Hz
	5000 kHz	1 Hz
	50,00 kHz	10 Hz
	500,00 kHz	100 Hz
	5000 MHz	1000 Hz
Hőmérséklet mérés	-20...500 °C		± (mv 10%-a + 1D)
Munkaciklus	0,1...99,9%
Data HOLD	Igen

HASZNÁLATI UTASÍTÁS

	Mérési tartomány	Felbontás Pontosság
Relatív érték mérése Igen
Automatikus/kézi tartományválasztás	csak automatikusan
Az akkumulátor töltésjelzője alac-sony	Igen
Kijelző 4000 számjegy
Védettségi fok IP40
Akkumulátor AAA 2x 1,5V; R03
Biztonság	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Mérési kategória CAT IV/300V; CAT III/600V
Szennyezettségi foka 2
Üzemi hőmérséklet 0...50 °C
Tárolási hőmérséklet	-10...60 °C
Magasság max. 2000 m
Robusztussági követelmények	Szabványnak megfelel
Tanúsítványok CE, GS
referencia hőmérséklet	23 °C ±5 °C < 80% rel. páratartalom

Megjegyzés: A legalacsonyabb tartományok a tartomány 5%-ától vannak megadva.

Megjegyzés: Az AC feszültség és váltóáram tartománya 400 Hz-ig van megadva.

A pontosság a frekvencia növekedésével (400 Hz felett) romlik.

Szerviz és garancia

Ha az eszköz már nem működik, kérdése van, vagy információra van szüksége, forduljon a Wiha eszközök hivatalos ügyfélszolgálatához:

Vevőszolgálat

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

NÉMETORSZÁG

Telefon: [phone]

Fax: [phone]

E-mail: [e-mail]

Weboldal: www.wiha.com

Ezen utasítások figyelmen kívül hagyása miatt bekövetkezett anyagi károk vagy személyi sérülések esetén a garancia érvényét veszti. Az ebből eredő károkért a gyártó nem vállal felelősséget!

wiha
