KÄYTTÖOHJE 45218 Wiha

Johdanto / toimituksen laajuus 4

Kuljetus ja varastointi 5

Turvallisuusohjeet 5

Säätimet ja liitännät 6

Painikkeet 6

Mittaustoiminnot 8

Mittausten suorittaminen....8

Jännitteen mittaus....8

Taajuuden mittaus....9

Vastuksen mittaus....9

Diodi testi....9

Jatkuvuustesti....9

Kapasiteetti....10

Lämpötilan mittaus 10

Sulakkeen vaihto....12

Tekniset tiedot....13

Palvelu ja takuu 15

Laitteessa ja käyttöohjeissa olevat ohjeet

Varoitus vaarasta. Noudata käyttöohjeita.

Ilmoitus! Kiinnitä huomiota.

Varoitus! Vaarallinen jännite, sähköiskun vaara.

Jatkuva kaksois- tai vahvistettu eristys luokan II / DIN EN 61140 mukaan.

Täyttää EU:n vaatimukset.

Täyttää Britannian vaatimukset.

Laite on WEEE-direktiivin (2012/19/EU) mukainen. Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää muun kotitalousjätteen mukana missään EU:n alueella. Kierrätä vastuullisesti edistääksesi materiaalien kestävää uudelleenkäyttöäja estääksesi mahdolliset haitat ympäristölle tai ihmisten terveydelle huolimattomasta jätteiden hävittämisestä. Palauttaaksesi käytetyn laitteesi, käytä palautus- ja noutojärjestelmiä tai ota yhteyttä jälleenmyyjään, josta tuotteen ostit. Voit luovuttaa tämän tuotteen ympäristöystävällistä kierrätystä varten.

CAT IV/300V; CAT III/600V

Laite vastaa mittausluokkia CAT IV/300 V ja CAT III/600 V suhteessa maahan..

Kuvaus

CAT II: Turvaluokitus II koskee testaus- ja mittauspiirejä, jotka on kytketty suoraan pienjänniteverkkoasennuksen käyttöpisteeseen (kuten verkkopistorasioihin jne.).

CAT III: Turvaluokitus III koskee testaus- ja mittauspiirejä, jotka liittyvät rakennuksen pienjänniteverkkoasennuksen jakeluun.

CAT IV: Turvaluokitus IV koskee testaus- ja mittauspiirejä, jotka on kytketty rakennuksen pienjänniteverkkoasennuksen lähteeseen.

Käyttöohje sisältää tietoja ja ohjeïta, jotka ovat välttämättömiä laitteen turvallisen käytön ja käytön kannalta. Ennen laitteen käyttöä käyttöohje on luettava huolellisesti ja noudatettava kaikilta osin.

Jos ohjeita ei noudateta tai jos et noudata varoituksia ja huomautuksia, käyttäjä voi loukkaantua vakavasti tai laite voi vaurioitua.

Johdanto / toimituksen laajuus

Olet ostanut laadukkaan mittalaitteen, jolla voit suorittaa toistettavia mittauksia erittäin pitkän ajan kuluessa. Yleismittarit ovat yleisiä mittauslaitteita. Ne on rakennettu uusimpien turvallisuusmääräysten mukaisesti ja varmistavat turvallisen ja luotettavan työn.

Yleismittarit ovat arvokas apu kaikissa sähkön vakiomittaustehtävissä, harraste-, ammattilais- ja teollisuussähköasennus- ja huoltotöissä.

Yleismittarilla on seuraavat toiminnot:

• Digitaalinen yleismittari erittäin suurella taustavalaistulla näytöllä
• 3 ^3/4 -numeroinen LCD-näyttö 4000 numerolla
• Turvallisuus standardien DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V mukaan
• Jännitteen, virran ja resistanssin mittaus
  • Diodi- ja akustinen jatkuvuustesti
  • Lämpötilan mittaus
• Kapasiteetti, taajuus ja käyttösuhde
  • Automaattinen alueen valinta
• Näytön pito- (Hold), ja suhteellinen arvo -toiminnot.
  • Automaattinen virrankatkaisutoiminto
• Iskunkestävä suojakotelon ansiosta.
• Kompaktit mitat

Toimituksen laajuus

• 1x digitaalinen yleismittari 45218
- 1x suojakotelo
• 2x testijohtoa (1x punainen, 1x musta)
• 2x paristot 1,5 V, IEC LR03
• 1x käyttöohje

Kuljetus ja varastointi

Säilytä alkuperäinen pakkaus myöhempää toimitusta varten, esim. kalibrointia varten. Viallisen pakkauksen aiheuttamat kuljetusvahingot eivät kuulu takuun piiriin. Vaurioiden välttämiseksi paristot tulee poistaa, jos mittaria ei käytetä pitkään aikaan. Jos laite kuitenkin saastuu vuotavista akkukennoista, laite tulee lähettää tehtaalle puhdistettaviksi ja tarkastettavaksi.

Laitetta on säilytettävä kuivissa olosuhteissa. Jos laitetta on kuljetettu äärimmäisissä lämpötiloissa, se vaatil vähintään 2 tunnin sopeutumisen ennen käynnistystä.

Turvallisuusohjeet

Sähköjärjestelmien ja -laitteiden ammattijärjestöjen vahvistamia onnettomuuksien ehkäisyä koskevia määräyksiä on noudatettava koko ajan..

Ammattiyhdistysten vahvistamia onnettomuuksien ehkäisyä koskevia määräyksiä on noudatettava henkilösuojauksessa palovammojen ehkäisyssä.

Sähköiskun välttämiseksi yli 120 V (60 V) DC tai 50 V (25 V) eff AC jännitteillä työskenneltäessä on noudatettava voimassa olevia turvallisuus- ja VDE-määräyksiä liallisesta kosketusjännitteestä. Suluissa olevat arvot koskevat rajoitettuja alueita (kuten lääketiede, maatalous).

Mittaukset sähköjärjestelmien vaarallisessa läheisyydessä tulee suorittaa vain vastuullisen sähköasentajan johdolla, ei koskaan yksin.

Jos käyttäjän turvallisuutta ei voida enää taata, laite on poistettava käytöstä ja varmistettava tahatonta käyttöä vastaan. Tämä on tilanne, jos ilmenee:

• selvä vaurioituminen,
- että laite ei enää suorita tarvittavia mittauksia/testejä,
- että laitetta on säilytetty pitkään epäsuotuisissa olosuhteissa,
• vaurioita laitteen kuljetuksessa.

Laitetta saa käyttää vain kohdassa Tekniset tiedot määritellyillä käyttö- ja mittausalueilla.

Älä altista laitetta suoralle auringonvalolle.

Jos laitteen avaaminen on tarpeen esim. sulakkeen vaihtoa varten, sen saa tehdä vain ammattilainen. Ennen avaamista laite on sammutettava ja irrotettava kaikista sähköpiireistä.

Laitetta saa käyttää vain niissä olosuhteissa ja tarkoituksiin, joihin se on suunniteltu. Turvallisuusohjeita, teknisiä tietoja ja ympäristöolosuhteita on erityisesti noudatettava.

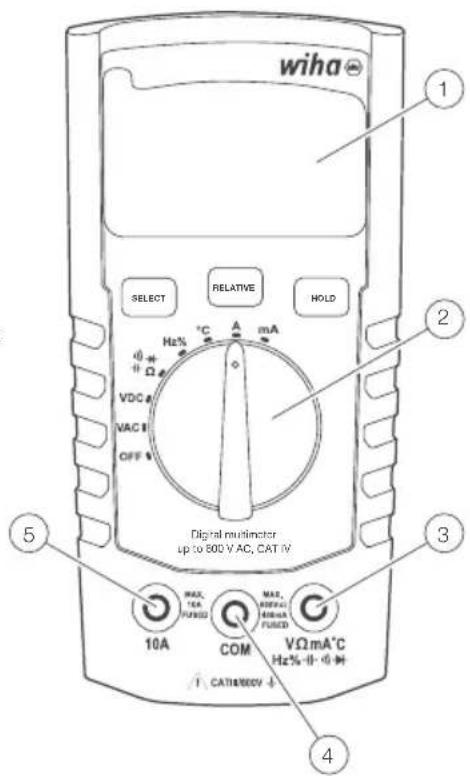

Säätimet ja liitännät

① Taustavalaistu LC-näyttö
2 Pyörivä kytkin mittaustoimintoihin
③ Tuloliitännät mittausalueiden mittausta varten
4 Maadoitusliitäntä kaikille mittausalueille
⑤ Tuloliitäntä virranmittausalueelle 10 A

wiha SELECT RELATIVE HOLD Hz% mA VDC VAC OFF Digital multimeter up to 800 VAC, CAT IV 10A COM VΩ mA°C Hz%-I- 4 5 1

Painikkeet

lyhyt painallus (alle 1 s) valitsee lyhyen painalluksen toiminnot (SELECT, RELATIVE tai HOLD). Tämän vahvistaa yksi äänimerkki.

Valitse

Käytä SELECT-painiketta selataksesi eri mittaustoimintoja, jotka jakavat saman asennon kiertokytkimessä:

• Resistanssi, jatkuvuus, diodi, kapasitanssi
• Taajuus, käyttösuhde
• Lämpötila-asteikot: °C tai °F
• AC/DC-virran mittaus (10 A ja mA alueella)

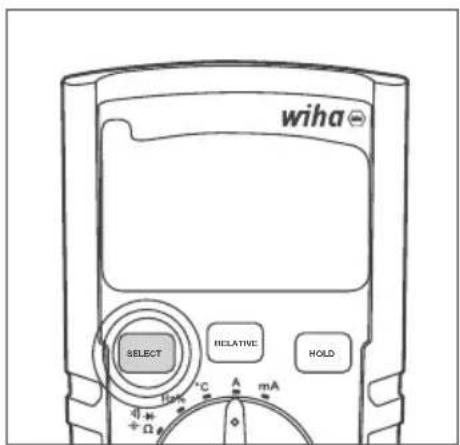

Valitse haluamasi mittaustila

Paina lyhyesti (alle 1 s) SELECT-painiketta. Vapauta painike piippauksen jälkeen.

wiha SELECT HICLATIVE HOLD Tak °C A mA + Ω

KÄYTTÖOPAS

Suhteellinen (suhteellisen arvon mittaus)

Ota suhteellinen toiminto käyttöön tai poista se käytöstä RELATIVE-painikkeella.

• Lyhyt (alle 1 s) RELATIVE-painikkeen painallus aktivoi suhteellisen toiminnon.
• Toinen lyhyt (alle 1 s) RELATIVE-painikkeen painallus lopettaa suhteellisen toiminnon.

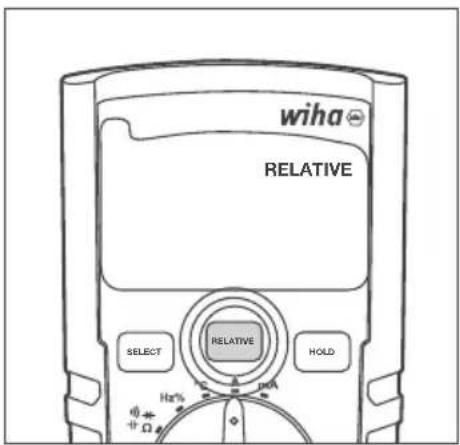

Aktivoi/deaktivoi suhteellinen toiminto

Paina lyhyesti (alle 1 s) RELATIVE-painiketta. Vapauta painike piippauksen jälkeen. Aktivoituna LCD-näyttöön tulee RELATIVE. Jos se ei ole käytössä, se ei näy LCD-näytössä.

Käytä HOLD-painiketta ottaaksesi pitotoiminnon käyttöön/pois käytöstä.

• HOLD-painikkeen lyhyt painallus (alle 1 s) aktivoi pitotoiminnon.
- Seuraava lyhyt (alle 1 s) HOLD-painikkeen painallus poistaa pitotoiminnon käytöstä.

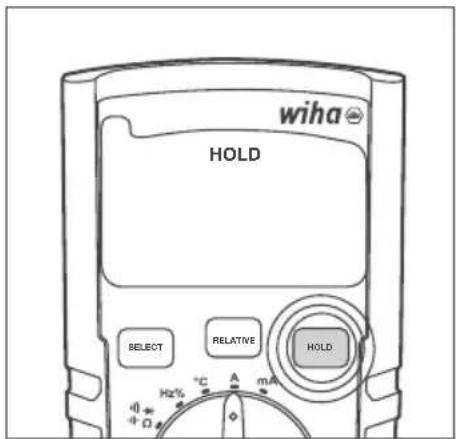

Aktivoi/deaktivoi pitotoiminto

Paina lyhyesti (alle 1 s) HOLD-painiketta. Vapauta painike piippauksen jälkeen. Aktivoituna HOLD näkyy LCD-näytössä. Jos se ei ole käytössä, se ei näy LCD-näytössä.

APO (automaattinen virrankatkaisu)

Kun tämä ominaisuus on käytössä, APO-ominaisuus sammuttaa yleismittarin 15 minuutin käyttämättömyyden jälkeen.

APO voidaan kytkeä pois päältä ja päälle milloin tahansa painamalla SELECT- ja RELATIVE-painikkeita samanaikaisesti yli 1 sekunnin ajan. LCD-näyttö näyttää APO-toiminnon, kun se on aktivoitu. Kun APO-ilmaisin on poistettu käytöstä, se puuttuu nestekidenäytöstä.

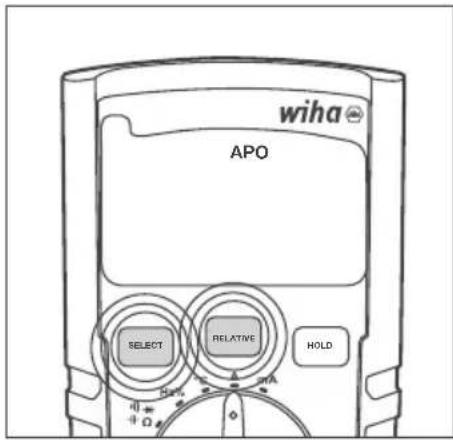

Ota APO käyttöön/poista käytöstä

Paina samanaikaisesti SELECT- ja RELATIVE-painikkeita ja pidä niitä painettuna, kunnes kuulet kaksoispiippauksen. Aktivoituna APO näkyy LCD-näytössä. Kun APO ei ole käytössä, se katoaa LCD-näytöstä.

Valitse haluamasi mittaustoiminto kääntämällä kiertokytkintä oikeaan asentoon. Sammuta yleismittari kääntämällä kiertokytkin OFF-asentoon. Kytkimien asennot ovat seuraavat:

• OFF: Yleismittari on kytketty pois päältä.
• V AC: AC jännitteen mittaus.
• V DC: DC-jännitteen mittaus.
- Ω + - : Resistanssi-, jatkuvuus-, diodi- ja kapasitanssimittaukset. Nämä mittaustoiminnot voidaan valita SELECT-painikkeella.
- Hz %: Taajuuden ja käyttösuhteen mittaus. Käytä SELECT-painiketta vaihtaaksesi näiden mittaustoimintojen välillä.
- °C: Lämpötilan mittaus asteikolla °C tai °F. Käytä SELECT-painiketta vaihtaaksesi °C- ja °F-mittausasteikkojen välillä.
• V: Virran mittaus 10 A alueella.
• mA: Virran mittaus mA-alueella.

Mittausten suorittaminen

Valmistautuminen

Yleistä tietoa mittausten suorittamisesta:

Mittaukset sähköjärjestelmien vaarallisessa läheisyydessä tulee suorittaa vain vastuullisen sähköasentajan johdolla, ei koskaan yksin.

Mittajohtoja ja -päitä saa koskettaa vain osoitetuilla tartuntapinnoilla. Testikärkien koskettamista tulee välttää kaikissa olosuhteissa. Ennen siirtymistä toiselle mittausalueelle tai uudenlaiseen mittaukseen kytkennät on irrotettava testikohteesta.

Mittaukset on suoritettava sovellettavien standardien mukaisesti.

Jännitteen mittaus

Sähköiskun välttämiseksi yli 120 V (60 V) DC tai 50 V (25 V) eff AC jännitteillä työskenneltäessä on noudatettava voimassa olevia turvallisuus- ja VDE-määräyksiä liallisesta kosketusjännitteestä. Suluissa olevat arvot koskevat rajoitettuja alueita (kuten lääketiede, maatalous).

KÄYTTÖOPAS

Vaihtojännitteen mittaus AC

• Valitse mittaustoiminto V AC kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% - liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

DC jännitteen mittaus DC

• Valitse mittaustoiminto V DC kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -||| -||| -liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Taajuuden mittaus

• Valitse mittaustoiminto Hz% kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -||| -||| -liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Vastuksen mittaus

Ennen jokaista resistanssimittausta on varmistettava, että testattava resistanssi on jännitteetön. Noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

• Valitse mittaustoiminto Ω ➔ ➔ kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -|||»-liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Diodi testi

Ennen jokaista bioditestiä on varmistettava, että testattava diodi on jännitteetön. Noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

Diodin rinnalla olevat vastukset ja puolijohdereitit vääristävät mittaustuloksen.

• Valitse mittaustoiminto Ω — kiertokytkimellä.
• Säädä mittaus tarvittaessa SELECT-painikkeella. Paina SELECT-painiketta vaihtaaksesi resistanssi-, jatkuvuus-, diodi- ja kapasitanssimittausten välillä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -+ -)-liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Jatkuvuustesti

Ennen jokaista jatkuvuustestiä on varmistettava, että testattava vastus on jännitteetön. Noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

• Valitse mittaustoiminto Ω + - → kiertokytkimellä.
• Säädä mittaus tarvittaessa SELECT-painikkeella. Paina SELECT-painiketta vaihtaaksesi resistanssi-, jatkuvuus-, diodi- ja kapasitanssimittausten välillä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -|+ |-|> -liittimeen.
• Liitä mittausjohto testikohteeseen.
  • Lue mittaustulos näytöltä.

Jos vastus on < 30 Ω, kuuluu äänimerkki.

Kapasiteetti

Ennen jokaista kapasiteettitestiä on varmistettava, että testattava kapasiteetti on jännitteetön. Noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai vaurioittaa laitetta. Lisäksi ulkoiset jännitteet vääristävät mittaustulosta.

Kapasitanssin suuntaiset vastukset ja puolijohdereitit vääristävät mittaustuloksen.

• Valitse mittaustoiminto Ω ➕ kiertokytkimellä.
• Säädä mittaus tarvittaessa SELECT-painikkeella. Paina SELECT-painiketta vaihtaaksesi resistanssi-, jatkuvuus-, diodi- ja kapasitanssimittausten välillä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -+ -)-liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Lämpötilan mittaus

Ennen jokaista lämpötilamittausta on varmistettava, että mitattava pinta on jännitteetön. Noudattamatta jättäminen voi aiheuttaa vakavia vammoja käyttäjälle tai vaurioittaa laitetta.

Palovammojen välttämiseksi testattavaan kohteeseen saa koskea vain mittapäällä.

• Valitse mittaustoiminto °C kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -||| -||| -liittimeen.
• Liitä lämpötila-anturi testikohteeseen.
• Lue mittaustulos näytöltä.

Virran mittaus

Mittauslaitteen kytkeminen edellyttää, että mittauspiiri on jännitteetön.

Mittauslaitetta saa käyttää vain 16 A:n sulakkeissa 600 V:n nimellisjännitteeseen asti. Kytkentäkaapelin nimellispoikkileikkaus on huomioitava ja liitäntä on varmistettava.

Kun mittalaitteen sulakkeet ovat palaneet, poista ensin sulakkeiden syy ennen sulakkeen vaihtoa.

Virran mittaus mA AC

• Valitse mittausalue mA kiertokytkimellä.
• Yleismittari siirtyy automaattisesti mA AC -tilaan.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -||| -||| -liittimeen.
• Liitä mittauslinjat testikohteeseen.
• Lue mittaustulos näytöltä.

Virran mittaus mA DC

• Valitse mittausalue mA kiertokytkimellä.
• Paina „Valitse“-painiketta aktivoidaksesi DC-tilan.
• Liitä musta mittausjohto COM-liittimeen ja punainen mittausjohto V Ω mA °C Hz% -||| -||-liittimeen.
• Liitä mittauslinjat testikohteeseen.
• Lue mittaustulos näytöltä.

Virran mittaus A AC

• Valitse mittausalue A kiertokytkimellä.
• Liitä musta mittausjohto COM-liittimeen ja punainen testijohto 10A-liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Virran mittaus A DC

• Valitse mittausalue A kiertokytkimellä.
• Paina „Valitse“-painiketta aktivoidaksesi DC-tilan.
• Liitä musta mittausjohto COM-liittimeen ja punainen testijohto 10A-liittimeen.
• Liitä mittausjohto testikohteeseen.
• Lue mittaustulos näytöltä.

Huolto

Jos laitetta käytetään käyttöohjeen mukaisesti, ei erityishuoltoa tarvita. Mikäli päivittäisessä käytössä ilmenee toimintaongelmia, neuvontapalvelumme (puh. [phone]) on käytettävissäsi.

Puhdistus

Jos laite on likaantunut päivittäisessä käytössä, se voidaan puhdistaa kostealla liinalla ja miedolla kodin puhdistusaineella.

Ennen kuin aloitat puhdistamisen, varmista, että laite on sammutettu, irrotettu ulkoisesta virtalähteestä ja muista kytketyistä laitteista (esim. testikohde, ohjauslaitteet jne.).

Älä koskaan käytä voimakkaita puhdistusaineita tai liuottimia. Puhdistuksen jälkeen laitetta ei saa käyttää ennen kuin se on täysin kuiva.

Kalibrointiväli

Huoltoosastomme on kalibroitava laite säännöllisesti mittaustulosten määritetyn tarkkuuden varmistamiseksi. Suosittelemme kahden vuoden kalibrointivälä.

Pariston vaihto

Ennen pariston vaihtoa laite on irrotettava liitetyistä mittausjohdoista. Vain teknisissä tiedoissa mainittuja akkuja saa käyttää!

• Sammuta laite. Irrota mittausjohdot.
• Irrota laitteen takana olevat akkukannen ruuvit. Nosta akun kansi.
• Poista tyhjentyneet akut.
• Aseta uudet 1,5 V IEC LR03 -akut.
• Aseta akun kansi takaisin paikalleen ja kiristä ruuvit uudelleen.

Ajattele tässä vaiheessa myös ympäristöämme. Älä heitä käytettyjä paristoja tai akkuja tavallisen kotitalousjätteen sekaan, vaan toimita paristot erityisiin kaatopaikkoihin tai erikoisjätekeräyksiin. Akut voidaan yleensä toimittaa myös sinne, missä uusia myydään.

Käytettyjen paristojen ja akkujen palautusta, kierrätystä ja hävittämistä koskevia voimassa olevia määräyksiä on noudatettava.

Jos laitetta ei käytetä pidempään aikaan, paristot tulee poistaa. Jos laite on saastunut vuotavista paristokennoista, laite on lähetettävä tehtaalle puhdistettavaksi ja tarkistettavaksi.

Sulakkeen vaihto

Ennen sulakkeen vaihtamista varmista, että yleismittari on irrotettu ulkoisesta virtalähteestä ja muista liitetyistä laitteista (kuten DUT jne.).

Käytä vain sulakkeita, joiden jännite- ja virta-arvot on lueteltu kohdassa „Tekniset tiedot“. Väliaikaisten sulakkeiden käyttö, erityisesti sulakkeenpitimien oikosulku, ei ole sallittua ja voi johtaa laitteen tuhoutumiseen ja vakavaan loukkaantumiseen käyttäjälle.

• Sammuta laite. Irrota mittausjohdot.
• Löysää laitteen takana olevat ruuvit.
• Nosta kotelon kansi.
• Irrota viallinen sulake.
• Aseta uusi sulake.
• Aseta kotelon kansi takaisin paikalleen ja kiristä ruuvit uudelleen.

Sulake (A): F 400 mA / 600 V, keraaminen 6,3 x 32 mm Sulake (A): F 10 A / 600 V, keraaminen 6,3 x 32 mm

Tekniset tiedot

Mittaustulosten lukualue 3 ^3/4 numeroa, LC-näyttö

Laajuus 4000 numeroa

Napaisuuden ilmaisin automaattisesti

Akun tilan ilmaisin Paristosymboli tulee näkyviin (< 2,4 V)

Turvallisuusluokka CAT IV/300V; CAT III/600V

Saastutus 2

Virtalähde Paristot, 2 x 1,5 V IEC LR03, AAA

Mitat noin 150 x 80 x 45 mm sis. kotelo

Paino noin 330 g

Ympäristöolosuhteet

Käyttölämpötila 0...50 °C (0...80 % suhteellinen kosteus)

Säilytyslämpötila -10...60 °C (suhteellinen kosteus 0...80 %) (ilman paristoja)

Korkeus merenpinnan 2000 m asti

yläpuolella

Ylikuormitussuoja

Sulake (A) F 400 mA / 600 V keramiikka 6,3 x 32 mm

Sulake (A) F 10A / 600V Keraaminen 6,3 x 32 mm

Tekniset tiedot koskevat 23 °C ± 5 °C < 80 % rel. Kosteus Lämpötilakerroin 0,15 x määritetty tarkkuus per 1 °C (< 18 °C ja > 28 °C)

	Mittausalue Resoluutio Tarkkuus
Jännite DC	400mV 0,1 mV		±(1 % mv + 3D)
	4000V 1 mV
	40.00 v 10mV
	400.0V 100mV
	600V 1 v
Jännite AC	4000V 1 mV		±(1 % mv + 5D)
	40.00 v 10mV
	400.0V 100mV
	600V 1 v
Nnykyinen DC	40,00 mA 10 μA		±(1,5 % mv + 5D)400.0mA 10C
	10.00 A 10mA
Nykyinen AC	40,00 mA 10 μA		±(1,8 % mv + 5D)400.0mA 10C
	10.00 A 10mA
Vastus	400,0 ohmia 0,1 ohmia		±(1,5 % mv + 3D)
	4000k ohmia 1 ohm
	40.00k ohmia 10 ohmia
	400.0k ohmia 100 ohmia
	4000 Mohmia 1k ohmia
	40.00 Mohms 10k ohmia
Akustisen jatkuvuuden testi	<30 ohmia
Diodi testi kyllä, 1V asti
Kapasiteetti	5 120 nF 0.01nF	±(5 % mv + 25D)
	51.20nF	0.01nF ±(2 % mv + 10D)
	512.0nF	0.1nF	±(1,5 % mv + 5D)
	5 120 nF 1nF	±(1,5 % mv + 5D)
	51.20nF	10nF ±5 % tyypillinen
	100.0nF (30s) 100nF	±5 % tyypillinen
Taajuus	5000 Hz	0,001 Hz	±0,1 % + 1D
	50,00 Hz 0,01 Hz
	500,0 Hz 0,1 Hz
	5000 kHz	1 Hz
	50,00 kHz	10 Hz
	500,00 kHz	100 Hz
	5000 MHz	1000 Hz
Lämpötilan mittaus	-20...500 °C		±(10 % mv + 1D)
Käyttömäärä	0,1...99,9 %
Data HOLD	Kyllä
Suhteellisen arvon mittaus	Kyllä

KÄYTTÖOPAS

	Mittausalue Resoluutio Tarkkuus
Automaattinen/ manuaalinen alueen valinta	vain automaattisesti
Pariston tehon ilmaisin	Kyllä
Mittaustulosten lukualue	4000 numeroa
IP-suojausluokka IP40
Paristot AAA 2x 1,5 V; R03
Turvallisuus	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Turvallisuusluokka CAT	IV/300V; CAT III/600V
Saastutus 2
Käyttölämpötila 0...50 °C
Säilytyslämpötila	-10...60 °C
Korkeus max. 2000 m
Kestävyysvaatimukset	Täyttää standardin
Sertifikaatit CE, GS
Vertailulämpötila 23 °C	±5 °C < 80 % rel. kosteus

Huomautus: Alhaisimmat alueet ovat 5 %:sta.

Huomautus: AC-jännite- ja vaihtovirta-alueet on määritetty 400 Hz asti.

Tarkkuus heikkenee taajuuden kasvaessa (yli 400 Hz).

Palvelu ja takuu

Jos laite ei enää toimi, sinulla on kysyttävää tai tarvitset lisätietoja, ota yhteyttä valtuutettuun Wiha-työkalujen asiakaspalveluun:

Asiakaspalvelu

Wiha Werkzeuge GmbH

Obertalstraße 3 – 7

78136 Schonach

SAKSA

Sähköposti: [e-mail]

Verkkosivusto: www.wiha.com

Jos näiden ohjeiden noudattamatta jättämisestä aiheutuu omaisuus- tai henkilövahinkoja, takuu raukeaa. Valmistaja ei vastaa välillisistä vahingoista!

Spis treści
