BRUGSANVISNING 45218 Wiha

Sikkerhedsinstruktioner 5

Udførelse af målinger 8

Spændingsmåling 8

Frekvensmåling....9

Modstandsmåling 9

Diode test....9

Kontinuitetstest....9

Kapacitet 10

Temperaturmåling 10

Strømmåling 10

Vedligeholdelse 11

Rengøring....11

Sikringsskift 12

Tekniske specifikationer 13

Instruktioner noteret på enheden og i betjeningsvejledningen

Advarsel om et farepunkt. Overhold betjeningsvejledningen.

Varsel! Vær venligst opmærksom på.

Advarsel!!!! Farlig spænding, risiko for elektrisk stød.

Kontinuerlig dobbelt- eller forstærket isolering i henhold til klasse II / DIN EN 61140.

Opfylder EU-krav.

Opfylder britiske krav.

Enheden overholder WEEE-direktivet (2012/19/EU). Denne mærkning angiver, at dette produkt ikke må bortskaffes sammen med andet husholdningsaffald i hele EU. For at forhindre mulig skade på miljøet eller menneskers sundhed fra ukontrolleret affaldsbortskaffelse, genbrug ansvarligt for at fremme bæredygtig genbrug af materialer. For at returnere din brugte enhed skal du bruge retur- og indsamlingssystemerne eller kontakte forhandleren, hvor produktet er købt. Du kan aflevere dette produkt til miljøvenlig genbrug.

INSTRUKTIONSMANUAL

CAT IV/300V; CAT III/600V

Enheden svarer til målekategorierne CAT IV/300 V og CAT III/600 V til jord.

Beskrivelse

CAT II: Målekategori II gælder for test- og målekredsløb, der er direkte forbundet til lavspændingsnetinstallationens brugssted (såsom netstikkontakter osv.).

CAT III: Målekategori III gælder for test- og målekredsløb i forbindelse med fordeling af bygningens lavspændingsnetinstallation.

CAT IV: Målekategori IV gælder for test- og målekredsløb tilsluttet kilden til bygningens lavspændingsnetinstallation.

Betjeningsvejledningen indeholder informationer og instruktioner, som er nødvendige for sikker betjening og brug af apparatet. Før apparatet tages i brug, skal betjeningsvejledningen læses omhyggeligt og følges i alle henseender.

Hvis instruktionerne ikke overholdes, eller hvis du ikke overholder advarslerne og bemærkningerne, kan brugeren komme alvorligt til skade, eller enheden kan blive beskadiget.

Introduktion / leveringsomfang

Du har købt et måleapparat af høj kvalitet, med hvilket du kan udføre reproducerbare målinger over meget lang tid. Multimetre er universelle måleapparater. De er bygget efter de nyeste sikkerhedsforskrifter og sikrer sikkert og pålideligt arbejde.

Multimetrene er et værdifuldt hjælpemiddel til alle standardmåleopgaver i manuelle, industrielle eller hobbyområder.

Multimeteret er kendetegnet ved følgende funktioner:

• Digitalt multimeter med ekstra stort baggrundsbelyst display
• 3¾-cifret LCD-display med 4.000 cifre
• Sikkerhed i henhold til DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V
• Spændings-, strøm- og modstandsmåling
  • Diode og akustisk kontinuitetstest
• Temperaturmåling
• Kapacitet, frekvens og driftscyklus
  • Automatisk områdevalg
• Vis hold-tilstand (Hold) og relativ værdimåling
• Autosluk funktion
• Stød- og slagfast på grund af standard beskyttelsescover
• Kompakte dimensioner

Leveringsomfang

• 1x digitalt multimeter 45218
• 1x beskyttende etui
• 2x testledninger (1x rød, 1x sort)
• 2x batterier 1,5 V, IEC LR03
- 1x brugermanual

Opbevar venligst den originale emballage til senere forsendelse, f.eks. B. til kalibrering. Transportskader på grund af defekt emballage er undtaget fra garantien. For at undgå beskadigelse bør batterierne fjernes, hvis måleren ikke skal bruges i længere tid. Men skulle enheden være forurenet af utætte battericeller, skal enheden sendes til fabrikken til rengøring og kontrol.

Apparatet skal opbevares i tørre, lukkede rum. Hvis enheden er blevet transporteret ved ekstreme temperaturer, skal den akklimatiseres i mindst 2 timer, før den tændes.

Sikkerhedsinstruktioner

Ved alt arbejde skal de erhvervsfaglige foreningers gældende forskrifter for forebyggelse af ulykker overholdes..

For alt arbejde skal de kommercielle faglige sammenslutningers gældende regler for forebyggelse af ulykker vedrørende kropsbeskyttelse ved risiko for forbrændinger overholdes.

For at undgå elektrisk stød skal de gældende sikkerheds- og VDE-bestemmelser vedrørende for høj berøringsspænding overholdes ved arbejde med spændinger større end 120 V (60 V) DC eller 50 V (25 V) eff AC. Værdierne i parentes gælder for afspærrede områder (såsom medicin, landbrug).

Målinger i farlige omgivelser af elektriske anlæg må kun udføres under ledelse af en ansvarlig elektriker og ikke alene.

Hvis operatørens sikkerhed ikke længere kan garanteres, skal apparatet tages ud af drift og sikres mod utilsigtet brug. Dette er tilfældet, når enheden:

• har tydelige skader.
• de ønskede målinger udføres ikke længere.
• har været opbevaret for længe under ugunstige forhold.
  • under transport mek. var udsat for stress.

Apparatet må kun anvendes i de drifts- og måleområder, der er angivet under Tekniske data.

Undgå at opvarme enhederne gennem direkte sollys. Dette er den eneste måde at sikre problemfri drift og lang levetid.

Hvis åbning af apparatet, f.eks. B. er nødvendigt for at skifte sikring, må dette kun udføres af en specialist. Før åbning skal enheden være slukket og frakoblet alle elektriske kredsløb.

Enheden må kun bruges under de forhold og til de formål, som den er designet til. Sikkerhedsanvisningerne, de tekniske data med de omgivende forhold og anvendelse i et tørt miljø skal især overholdes.

Kort tryk (mindre end 1 s) vælger de korte trykfunktioner (VÆLG, RELATIV eller HOLD). Dette bekræftes af et enkelt bip.

Vælg

Brug knappen VÆLG til at bladre gennem forskellige målefunktioner, der deler den samme position på drejekontakten:

• Modstand, Kontinuitet, Diode, Kapacitans
• Frekvens, arbejdscyklus
• Temperaturskalaer: °C eller °F
• AC/DC strømmåling (i 10 A og i mA-området)

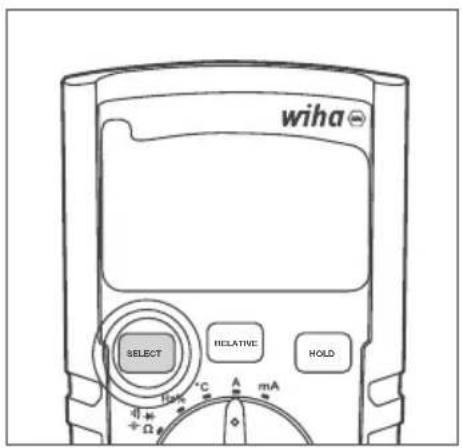

Vælg den ønskede måletilstand

Tryk kort (mindre end 1 s) på SELECT-knappen. Slip knappen efter et bip.

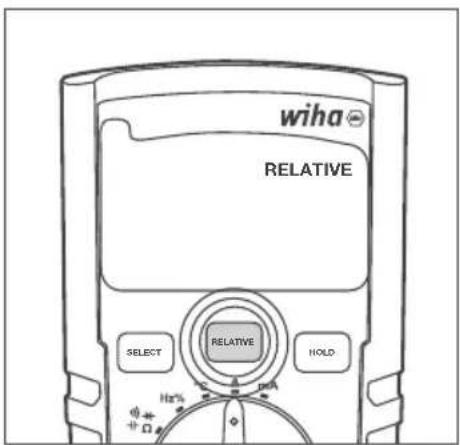

Relativ (relativ værdimåling)

Brug RELATIVE-knappen til at aktivere eller deaktivere den relative funktion.

• Et kort tryk (mindre end 1 s) på RELATIVE-knappen aktiverer den relative funktion.
• Endnu et kort tryk (mindre end 1 s) på RELATIVE-knappen afslutter den relative funktion.

Tryk kort (mindre end 1 s) på RELATIVE-knappen. Slip knappen efter et bip. Når den er aktiveret, vises RELATIVE på LCD-displayet. Hvis den er deaktiveret, vises den ikke på LCD-displayet.

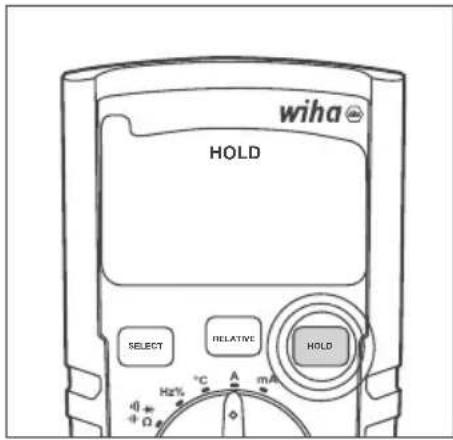

• Et kort tryk (mindre end 1 s) på HOLD-knappen aktiverer hold-funktionen.
• Det næste korte tryk (mindre end 1 s) på HOLD-knappen deaktiverer hold-funktionen.

Tryk kort (mindre end 1 s) på HOLD-knappen. Slip knappen efter et bip. Når den er aktiveret, vises HOLD på LCD-displayet. Hvis den er deaktiveret, vises den ikke på LCD-displayet.

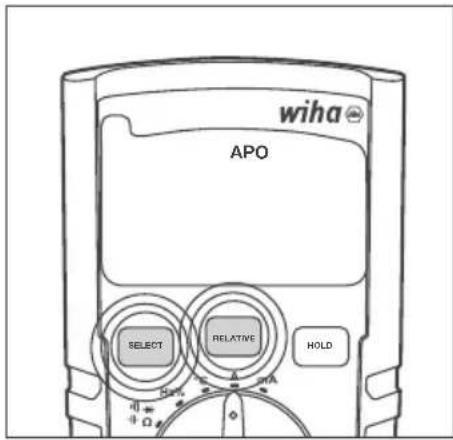

Når denne funktion er slået til, slukker APO-funktionen for multimeteret efter 15 minutters inaktivitet.

APO kan slås til og fra når som helst ved at trykke på knapperne SELECT og RELATIVE samtidigt i mere end 1 sek. LCD-displayet viser APO-funktionen, når den er aktiveret. Når den er deaktiveret, er APO-indikatoren fraværende på LCD-skærmen.

INSTRUKTIONSMANUAL

Tryk samtidigt på knapperne SELECT og RELATIVE, og hold dem nede, indtil du hører et dobbelt bip. Når den er aktiveret, vises APO på LCD-displayet. Når den er deaktiveret, forsvinder APO fra LCD-skærmen.

Vælg den ønskede målefunktion ved at dreje drejekontakten for at pege på den passende position. Sluk multimeteret ved at dreje drejekontakten til OFF-positionen. Kontaktpositionerne er som følger:

• OFF: Multimeteret er slukket.
• V AC: AC spændingsmåling.
• V DC: Måling af DC-spænding.
- Ω -| | : Målinger af modstand, kontinuitet, diode og kapacitans. Disse målefunktioner kan vælges med SELECT-knappen.
- Hz %: Frekvens- og driftscyklusmåling. Brug knappen VÆLG til at skifte mellem disse målefunktioner.
- °C: Temperaturmåling i °C eller °F skala. Brug SELECT-knappen til at skifte mellem °C og °F måleskalaer.
• A: Strømmåling i 10 A-området.
• mA: Strømmåling i mA-området.

Udførelse af målinger

Forberedelse

Generel information om udførelse af målinger:

Målinger i farlige omgivelser af elektriske anlæg må kun udføres under ledelse af en ansvarlig elektriker og ikke alene.

Måleledninger og testprober må kun holdes på de til dette formål beregnede gribeflader. Berøring af testspidserne skal undgås under alle omstændigheder. Inden der skiftes til et andet måleområde eller til en ny type måling, skal forbindelserne afbrydes fra testobjektet.

Målinger skal udføres i overensstemmelse med gældende standarder.

Spændingsmåling

For at undgå elektrisk stød skal de gældende sikkerheds- og VDE-bestemmelser vedrørende for høj berøringsspænding overholdes ved arbejde med spændinger større end 120 V (60 V) DC eller 50 V (25 V) eff AC. Værdierne i parentes gælder for afspærrede områder (såsom medicin, landbrug).

Vekselspændingsmåling AC

• Vælg målefunktion V AC med drejekontakt.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-■-■-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

DC spændingsmåling DC

• Vælg målefunktion V DC med drejekontakt.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-←→→-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Frekvensmåling

• Vælg målefunktion Hz% med drejekontakt.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-■-■-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Modstandsmåling

Før hver modstandsmåling skal det sikres, at modstanden, der skal testes, er spændingsfri. Manglende overholdelse kan forårsage alvorlige skader på brugeren eller beskadigelse af enheden. Derudover forfalsker eksterne spændinger måleresultatet.

• Vælg målefunktion Ω med drejekontakt.
• Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-+ - ) -stikket.
• Forbind måleledninger til testobjektet.
• Aflæs måleresultatet fra displayet.

Diode test

Inden hver diodetest skal det sikres, at den diode, der skal testes, er spændingsfri. Manglende overholdelse kan forårsage alvorlige skader på brugeren eller beskadigelse af enheden. Derudover forfalsker eksterne spændinger måleresultatet.

Modstande og halvlederbaner parallelt med dioden forfalsker måleresultatet.

• Vælg målefunktion -| | | | | | Ω med drejekontakt.
• Brug om nødvendigt knappen VÆLG til at justere målingen. Tryk på SELECT-knappen for at skifte mellem modstands-, kontinuitets-, diode- og kapacitansmålinger.
• Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%+→→-stikket.
• Forbind måleledninger til testobjektet.
• Aflæs måleresultatet fra displayet.

Kontinuitetstest

Før hver kontinuitetstest skal det sikres, at modstanden, der skal testes, er spændingsfri. Manglende overholdelse kan forårsage alvorlige skader på brugeren eller beskadigelse af enheden. Derudover forfalsker eksterne spændinger måleresultatet.

INSTRUKTIONSMANUAL

• Vælg målefunktion Ω med drejekontakt.
• Brug om nødvendigt knappen VÆLG til at justere målingen. Tryk på SELECT-knappen for at skifte mellem modstands-, kontinuitets-, diode- og kapacitansmålinger.
• Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
• Forbind måleledninger til testobjektet.
• Aflæs måleresultatet fra displayet.

Hvis modstanden er < 30 Ω, lyder et akustisk signal.

Kapacitet

Før hver kapacitetstest skal det sikres, at den kapacitet, der skal testes, er spændingsfri. Manglende overholdelse kan forårsage alvorlige skader på brugeren eller beskadigelse af enheden. Derudover forfalsker eksterne spændinger måleresultatet.

Modstande og halvlederbaner parallelt med kapacitansen forfalsker måleresultatet.

• Vælg målefunktion -| | | | | Ω med drejekontakt.
- Brug om nødvendigt knappen VÆLG til at justere målingen. Tryk på SELECT-knappen for at skifte mellem modstands-, kontinuitets-, diode- og kapacitansmålinger.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Temperaturmåling

Før hver temperaturmåling skal det sikres, at overfladen, der skal måles, er spændingsfri. Manglende overholdelse kan forårsage alvorlige skader på brugeren eller beskadigelse af enheden.

For at undgå forbrændinger må den genstand, der skal testes, kun berøres med målesonden.

• Vælg målefunktion °C med drejekontakt.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- Tilslut temperatursensoren til testobjektet.
- Aflæs måleresultatet fra displayet.

Strømmåling

For at tilslutte måleapparatet skal målekredsløbet være spændingsløst.

Måleapparatet må kun anvendes i 16 A sikringskredsløb op til en nominel spænding på 600 V. Tilslutningskablets nominelle tværsnit skal overholdes, og en sikker forbindelse skal sikres.

Efter at sikringerne på måleapparatet er sprunget, skal du først fjerne årsagen til sikringerne, før du udskifter sikringen.

Strømmåling mA AC

• Vælg måleområde mA med drejekontakt.
- Multimeter skifter automatisk til mA AC-tilstand.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Strømmåling mA DC

• Vælg måleområde mA med drejekontakt.
- Tryk på „Vælg“-knappen for at aktivere DC-tilstand.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til V Ω mA °C Hz%-→→→-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Strømmåling A AC

• Vælg måleområde A med drejekontakt.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til 10A-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Strømmåling A DC

• Vælg måleområde A med drejekontakt.
- Tryk på „Vælg“-knappen for at aktivere DC-tilstand.
- Tilslut den sorte testledning til COM-stikket og den røde testledning til 10A-stikket.
- Forbind måleledninger til testobjektet.
- Aflæs måleresultatet fra displayet.

Vedligeholdelse

Hvis enheden bruges i overensstemmelse med brugsanvisningen, kræves ingen særlig vedligeholdelse. Skulle der opstå driftsproblemer under daglig brug, står vores rådgivningsservice (Tlf.: [phone]) til din rådighed.

Rengøring

Hvis enheden er blevet snavset ved daglig brug, kan den rengøres med en fugtig klud og et mildt husholdningsrengøringsmiddel.

Inden du begynder at rengøre, skal du sikre dig, at enheden er slukket, afbrudt fra den eksterne strømforsyning og fra de andre tilsluttede enheder (f.eks. testobjekt, styreenheder osv.).

Brug aldrig skrappe rengøringsmidler eller opløsningsmidler. Efter rengøring må apparatet ikke bruges, før det er helt tört.

Kalibreringsinterval

Enheden skal regelmæssigt kalibreres af vores serviceafdeling for at sikre den specificerede nøjagtighed af måleresultaterne. Vi anbefaler et kalibreringsinterval på to år.

Batteriskift

Inden batteriet skiftes, skal enheden frakobles de tilsluttede målekabler. Kun de batterier, der er angivet i de tekniske data, må bruges!

• Sluk enheden. Fjern testledninger.
• Skru batteridækslets skruer på bagsiden af enheden af. Løft batteridækslet.
  • Fjern afladede batterier.
• Indsæt nye 1,5 V IEC LR03-batterier.
• Sæt batteridækslet på igen, og spænd skruerne igen.

På dette tidspunkt skal du også tænke på vores miljø. Smid ikke brugte batterier eller akkumulatorer i det almindelige husholdningsaffald, men aflever batterierne på særlige lossepladser eller særlige affaldsindsamlinger. Batterier kan normalt også afleveres, hvor der sælges nye.

De gældende bestemmelser vedrørende returnering, genbrug og bortskaffelse af brugte batterier og akkumulatorer skal overholdes.

Hvis enheden ikke bruges i længere tid, skal batterierne fjernes. Hvis enheden er forurenet af utætte battericeller, skal enheden sendes til fabrikken til rengøring og kontrol.

Sikringsskift

Før sikringen udskiftes, skal du sørge for, at multimeteret er afbrudt fra den eksterne strømforsyning og andre tilsluttede instrumenter (såsom DUT osv.).

Brug kun sikringer med de spændings- og strømværdier, der er angivet under „Tekniske data“. Brug af provisoriske sikringer, især kortslutning af sikringshol-dere, er ikke tilladt og kan resultere i ødelæggelse af apparatet og alvorlig skade på brugeren.

• Sluk for enheden. Frakobl testledninger.
• Løsn skruerne på bagsiden af enheden.
• Løft husdækslet.
  • Fjern den defekte sikring.
• Indsæt ny sikring.
• Sæt husdækslet på igen, og spænd skruerne igen.

Sikring (A): F 400 mA / 600 V, keramik 6,3 x 32 mm Sikring (A): F 10 A / 600 V, keramik 6,3 x 32 mm

Tekniske specifikationer

Skærm 3 ^3/4 cifre, LC-display

Omfang 4.000 cifre

Polaritetsindikator Automatisk

Batteristatusindikator Batterisymbol vises (< 2,4 V)

Målekategori CAT IV/300V; CAT III/600V

Grad af forurening 2

Strømforsyning Batterier, 2 x 1,5V IEC LR03, AAA

Dimensioner ca. 150 x 80 x 45 mm inkl. hylster

Vægt Omkring 330 g

Miljøbetingelser

Driftstemperatur 0...50 °C (0...80 % relativ luftfugtighed)

Stuetemperatur -10...60 °C (0...80 % relativ luftfugtighed) (uden batterier)

Højde over havets overflade op til 2.000 m

Overbelastningsbeskyttelse

Sikring (A) F 400 mA / 600 V keramik 6,3 x 32 mm

Sikring (A) F 10A / 600V Keramik 6,3 x 32mm

Specifikationerne refererer til 23 °C ± 5 °C ved < 80 % rel. Luftfugtighed Temperaturkoefficient 0,15 x specificeret nøjagtighed pr. 1 °C (< 18 °C og > 28 °C)

INSTRUKTIONSMANUAL

	Måleområde Løsning Nøjagtighed
Spænding DC	400mV 0,1mV		±(1 % af mv + 3D)
	4.000V 1mV
	40,00 v 10mV
	400,0V 100mV
	600V 1 v
Spænding AC	4.000V 1mV		±(1 % af mv + 5D)
	40,00 v 10mV
	400,0V 100mV
	600V 1 v
Strøm jævnstrøm	40,00mA 10 μA		±(1,5 % af mv + 5D)400,0mA 1
	10.00 A 10mA
Nuværende AC	40,00mA 10 μA		±(1,8 % af mv + 5D)400,0mA 1
	10.00 A 10mA
Modstand	400,0 ohm 0,1 ohm		±(1,5 % af mv + 3D)
	4.000k ohm 1 ohm
	40.00k ohm 10 ohm
	400.0k ohm 100 ohm
	4.000 Mohms 1k ohm
	40,00 Mohms 10k ohm
Akustisk kontinuitetstest	< 30 ohm
Diode test ja, op til 1V
Kapacitet	5.120 nF 0,01nF	±(5 % af mv + 25D)
	51.20nF 0,01nF	±(2 % af mv + 10D)
	512.0nF 0,1nF ±	1,5 % af mv + 5D)
	5.120 nF 1nF ±(1,5 % af mv + 5D)
	51.20nF 10nF ±5 % typisk
	100,0nF (30s)	100nF	±5 % typisk
Frekvens	5.000 Hz 0,001 Hz		±0,1% + 1D
	50,00 Hz 0,01 Hz
	500,0 Hz 0,1 Hz
	5.000 kHz	1 Hz
	50,00 kHz	10 Hz
	500,00 kHz	100Hz
	5.000 MHz	1000Hz
Temperaturmåling	-20...500 °C		±(10 % af mv + 1D)
Arbejdscyklus	0,1...99,9 %
Data HOLD	Ja
Relativ værdimåling	Ja
Automatisk/manuel områdevalg	kun automatisk
	Måleområde Løsning Nøjagtighed
Batteriindikator lav Ja
Skærm 4.000 cifre
Grad af beskyttelse IP40
Batteri AAA 2x 1,5V; R03
Sikkerhed	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Målekategori CAT IV/300V; CAT III/600V
Grad af forurening 2
Driftstemperatur 0...50 °C
Stuetemperatur -10...60 °C
Højde max. 2.000 m
Krav til robusthed Opfylder standarden
Certificeringer CE, GS
Referencetemperatur 28 °C ±5 °C ved < 80 % rel. fugtighed

Bemærk: De laveste intervaller er givet fra 5 % af intervallet.

Bemærk: AC-spændings- og AC-strømområder er specificeret op til 400 Hz.

Hvis enheden ikke længere fungerer, har du spørgsmål eller brug for information, bedes du kontakte en autoriseret kundeservice for Wiha-værktøjer:

Kunde service

I tilfælde af tingskade eller personskade forårsaget af manglende overholdelse af disse instruktioner, bortfalder garantien. Producenten påtager sig intet ansvar for følgeskader!

Advarsel om et farepunkt. Følg bruksanvisningen.

• 1x digitalt multimeter 45218
• 1x beskyttelsesveske
- 2x testledninger (1x rød, 1x svart)
• 2x batterier 1,5 V, IEC LR03
• 1x bruksanvisning

Velg ønsket målemodus

Trykk kort (mindre enn 1 s) på SELECT-knappen. Etter et pip slipper du knappen.

Trykk kort (mindre enn 1 s) på HOLD-knappen. Etter et pip slipper du knappen. Når den er aktivert, vises HOLD på LCD-skjermen. Hvis den er deaktivert, vil den ikke vises på LCD-skjermen.

• Velg målefunksjon V AC med dreiebryter.
• Koble den svarte testledningen til COM-kontakten og den røde testledningen til V Ω mA °C Hz%-■-■-kontakten.
• Koble målelinjer til testobjektet.
• Les måleresultatet fra displayet.

• Velg målefunksjon Hz% med dreiebryter.
• Koble den svarte testledningen til COM-kontakten og den røde testledningen til V Ω mA °C Hz%-■-■-kontakten.
• Koble målelinjer til testobjektet.
• Les måleresultatet fra displayet.

Motstandsmåling

Motstander og halvlederbaner parallelt med dioden forfalsker måleresultatet.

Hvis motstanden er < 30 Ω, høres et akustisk signal.

Kapasitet

Motstander og halvlederbaner parallelt med kapasitansen forfalsker måleresultatet.

• Velg målefunksjon °C med dreiebryter.
• Koble den svarte testledningen til COM-kontakten og den røde testledningen til V Ω mA °C Hz%-+ -)-kontakten.
• Koble temperatursensoren til testobjektet.
• Les måleresultatet fra displayet.

Strømmåling

Måleapparatet må kun brukes i 16 A sikringskretser opp til en nominell spenning på 600 V. Tilkoblingskabelens nominelle tverrsnitt må overholdes og en sikker tilkobling må sikres.

• Velg måleområde A med dreiebryter.
• Koble den svarte testledningen til COM-kontakten og den røde testledningen til 10A-kontakten.
• Koble målelinjer til testobjektet.
• Les måleresultatet fra displayet.

Strømmåling A DC

• Velg måleområde A med dreiebryter.
• Trykk på „Velg“-knappen for å aktivere DC-modus.
• Koble den svarte testledningen til COM-kontakten og den røde testledningen til 10A-kontakten.
• Koble målelinjer til testobjektet.
• Les måleresultatet fra displayet.

vedlikehold
