INSTRUKCJA OBSŁUGI 45218 Wiha

Wprowadzenie / Zgodność 4

Transport i przechowywanie 5

Instrukcje bezpieczeństwa 5

Sterowanie i wyświetlacz....6

Przyciski 6

Funkcje pomiarowe....8

Wykonywanie pomiarów 8

Pomiar napięcia....8

Pomiar częstotliwości 9

Pomiar rezystancji....9

Test diody 9

Test ciągłości 9

Pojemność 10

Pomiar temperatury 10

Pomiar prądu....10

Utrzymanie 11

Konserwacja....11

Wymiana bezpiecznika.... 12

Specyfikacja techniczna 13

Serwis i gwarancja....15

Instrukcje zapisane na urządzeniu i w instrukcji obsługi

Ostrzeżenie o niebezpiecznym punkcie. Przestrzegać instrukcji obsługi.

Ogłoszenie! Proszę zwrócić uwagę.

Uwaga! Niebezpieczne napięcie, ryzyko porażenia prądem.

Izolacja ciągła podwójna lub wzmocniona zgodnie z klasą II / DIN EN 61140.

Spełnia wymagania UE.

Spełnia wymagania Wielkiej Brytanii.

Urządzenie jest zgodne z dyrektywą WEEE (2012/19/UE). To oznaczenie wskazuje, że tego produktu nie wolno wyrzucać wraz z innymi odpadami domowymi w całej UE. Aby zapobiec możliwym szkodom dla środowiska lub zdrowia ludzkiego spowodowanym niekontrolowaną utylizacją odpadów, należy odpowiedzialnie poddawać recyklingowi, aby promować zrównoważone ponowne wykorzystanie materiałów. Aby zwrócić zużyte urządzenie, skorzystaj z systemów zwrotu i odbioru lub skontaktuj się ze sprzedawcą, u którego zakupiono produkt. Możesz oddać ten produkt do przyjaznego dla środowiska recyklingu.

INSTRUKCJA OBSŁUGI

KAT IV/300V; KAT. III/600V

Urządzenie odpowiada kategoriom pomiarowym CAT IV/300 V i CAT III/600 V względem ziemi.

Opis

CAT II: Kategoria pomiarowa II dotyczy obwodów testowych i pomiarowych, które są bezpośrednio podłączone do punktu użytkowania (takiego jak gniazdka sieciowe itp.) instalacji sieciowej niskiego napięcia.

CAT III: Kategoria pomiarowa III dotyczy obwodów testowych i pomiarowych związanych z dystrybucją niskonapięciowej instalacji zasilającej budynku.

CAT IV: Kategoria pomiarowa IV dotyczy obwodów testowych i pomiarowych podłączonych do źródła niskonapięciowej instalacji zasilającej budynku.

Instrukcja obsługi zawiera informacje i instrukcje niezbędne do bezpiecznej obsługi i użytkowania urządzenia. Przed użyciem urządzenia należy uważnie przeczytać instrukcję obsługi i przestrzegać jej pod każdym względem.

Nieprzestrzeganie instrukcji lub nieprzestrzeganie ostrzeżeń i uwag może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia.

Wprowadzenie / Zgodność

Kupileś wysokiej jakości urządzenie pomiarowe, za pomocą którego możesz wykonywać powtarzalne pomiary przez bardzo długi czas. Multimetry to uniwersalne urządzenia pomiarowe. Zostały zbudowane zgodnie z najnowszymi przepisami bezpieczeństwa i zapewniają bezpieczną i niezawodną pracę.

Multimetry są cenną pomocą we wszystkich standardowych zadaniach pomiarowych w obszarach ręcznych, przemysłowych lub hobbystycznych.

Multimetr charakteryzuje się następującymi funkcjami:

• Multimetr cyfrowy z bardzo dużym podświetlanym wyświetlaczem
• 3 ^3/4 -calowy wyświetlacz LCD z 4000 cyfr
• Bezpieczeństwo zgodnie z DIN VDE 0411, EN 61010, IEC 61010, CAT III / 600 V
• Pomiar napięcia, prądu i rezystancji
• Test ciągłości diodowej i akustycznej
• Pomiar temperatury
• Pojemność, częstotliwość i cykl pracy
  • Automatyczny wybór zakresu
• Tryb zatrzymania wyświetlania (Hold) i pomiar wartości względnej
• Funkcja automatycznego wyłączania
• Odporny na wstrząsy i uderzenia dzięki standardowej osłonie ochronnej
• Kompaktowe wymiary

Zakres dostawy

• 1x multimetr cyfrowy 45218
- 1x etui ochronne
- 2x przewody pomiarowe (1x czerwony, 1x czarny)
• 2x baterie 1,5 V, IEC LR03
- 1x instrukcja obsługi

Transport i przechowywanie

Proszę zachować oryginalne opakowanie do późniejszej wysyłki, np. B. do kalibracji. Uszkodzenia transportowe spowodowane wadliwym opakowaniem nie są objęte gwarancją. Aby uniknąć uszkodzenia, baterie należy wyjąć, jeśli miernik nie będzie używany przez dłuższy czas. Jeśli jednak urządzenie zostanie zanieczyszczone przez nieszczelne ogniwa baterii, należy je odesłać do fabryki w celu wyczyszczenia i sprawdzenia.

Urządzenie należy przechowywać w suchych, zamkniętych pomieszczeniach. Jeżeli urządzenie było transportowane w ekstremalnych temperaturach, przed włączeniem wymaga aklimatyzacji co najmniej 2 godziny.

Instrukcje bezpieczeństwa

Przy wszystkich pracach należy przestrzegać obowiązujących przepisów BHP stowarzyszeń zawodowych zajmujących się instalacjami elektrycznymi i urządzeniami elektrycznymi..

Przy wszystkich pracach należy przestrzegać aktualnie obowiązujących przepisów branżowych stowarzyszeń zawodowych dotyczących zapobiegania wypadkom, dotyczących ochrony ciała w przypadku niebezpieczeństwa poparzenia.

Aby uniknąć porażenia prądem, podczas pracy z napięciami wyższymi niż 120 V (60 V) DC lub 50 V (25 V) eff AC należy przestrzegać obowiązujących przepisów bezpieczeństwa i przepisów VDE dotyczących nadmiernego napięcia dotykowego. Wartości w nawiasach dotyczą obszarów o ograniczonym dostępie (takich jak medycyna, rolnictwo).

Pomiary w niebezpiecznym otoczeniu instalacji elektrycznych należy wykonywać wyłącznie pod urządzenie elektryka, a nie samodzielnie.

Jeżeli nie można zagwarantować bezpieczeństwa operatora, urządzenie należy wyłączyć z eksploatacji i zabezpieczyć przed niezamierzonym użyciem. Dzieje się tak, gdy urządzenie:

• ma oczywiste uszkodzenia.
- żądane pomiary nie są już wykonywane.
- urządzenie było przechowywane zbyt długo w niesprzyjających warunkach.
- podczas transportu mech. został poddany stresowi.

Urządzenie może być używane wyłącznie w zakresach roboczych i pomiarowych określonych w danych technicznych.

Unikaj nagrzewania urządzeń przez bezpośrednie działanie promieni słonecznych. Tylko w ten sposób można zapewnić bezawaryjną pracę i długą żywotność.

Otwarcie urządzenia, konieczne do wymiany bezpiecznika, może wykonać tylko specjalista. Przed otwarciem urządzenie musi być wyłączone i odłączone od wszystkich obwodów elektrycznych.

Urządzenie może być używane tylko w warunkach i do celów, do których zostało zaprojektowane. W szczególności należy przestrzegać instrukcji bezpieczeństwa, danych technicznych z warunkami otoczenia i użytkowania w suchym środowisku.

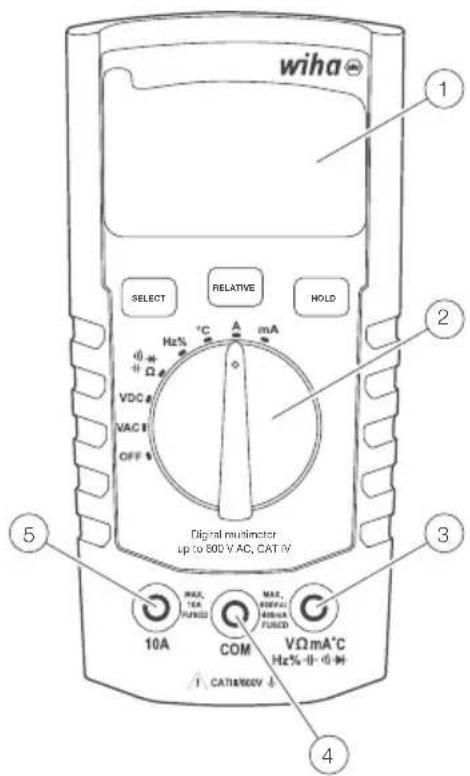

Sterowanie i wyświetlacz

1 Podświetlany wyświetlacz LCD
2 Przełącznik obrotowy do funkcji pomiarowych
③ Gniazda wejściowe dla zakresów pomiarowych
④ Połączenie uziemienia dla wszystkich zakresów pomiarowych
5 Gniazdo wejściowe dla zakresu pomiaru prądu 10 A

wiha SELECT RELATIVE HOLD Ha% mA VDC VAC OFF Digital multimeter up to 800 VAC, CAT IV 10A COM VΩ mA°C Hz% - - - CAT#500V 4

Przyciski

krótkie naciśnięcie (mniej niż 1 s) wybiera funkcje krótkiego naciśnięcia (SELECT, RELATIVE lub HOLD). Potwierdza to pojedynczy sygnał dźwiękowy.

Przyciski

Użyj przycisku SELECT, aby przełączać się między różnymi funkcjami pomiarowymi, które mają tę samą pozycję na przełączniku obrotowym:

• Rezystancja, ciągłość, dioda, pojemność
• Częstotliwość, cykl pracy
  • Skale temperatury: °C lub °F
• Pomiar prądu AC/DC (w 10 A i w zakresie mA)

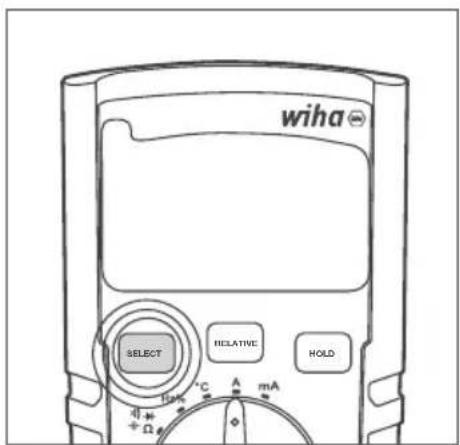

Wybierz żądany tryb pomiaru

Krótko naciśnij (mniej niż 1s) przycisk SELECT. Po sygnale zwolnij przycisk.

Względny (pomiar wartości względnej)

Użyj przycisku RELATIVE, aby włączyć lub wyłączyć odpowiednią funkcję.

• Krótkie naciśnięcie (mniej niż 1 s) przycisku RELATIVE aktywuje odpowiednią funkcie.
• Kolejne krótkie naciśnięcie (mniej niż 1 s) przycisku RELATIVE kończy odpowiednią funkcję.

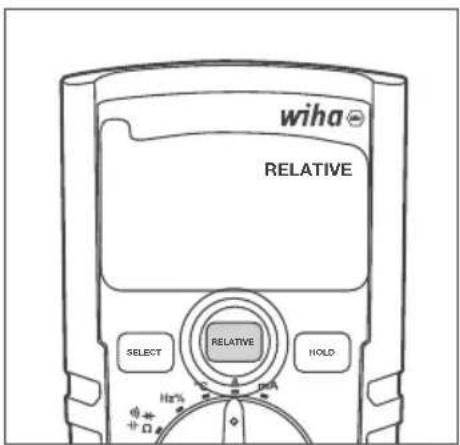

Aktywuj/dezaktywuj funkcję względną

Krótko naciśnij (mniej niż 1s) przycisk WZGŁĘDNE. Po sygnale zwolnij przycisk. Po aktywacji na wyświetlaczu LCD pojawia się RELATIVE. Jeśli wyłączone, nie pojawi się na wyświetlaczu LCD.

Użyj przycisku HOLD, aby włączyć/wyłączyć funkcję wstrzymania.

• Krótkie naciśnięcie (mniej niż 1 s) przycisku HOLD aktywuje funkcję HOLD.
• Kolejne krótkie naciśnięcie (mniej niż 1 s) przycisku HOLD wyłącza funkcję HOLD.

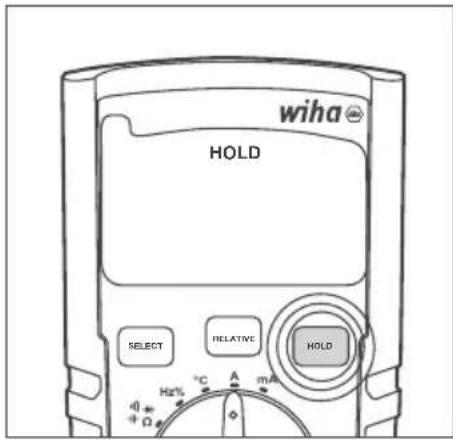

Włącz/wyłącz funkcję wstrzymania

Krótko naciśnij (mniej niż 1s) przycisk HOLD. Po sygnale zwolnij przycisk. Po aktywacji na wyświetlaczu LCD pojawia się HOLD. Jeśli wyłączone, nie pojawi się na wyświetlaczu LCD.

APO (automatyczne wyłączanie)

Gdy ta funkcja jest włączona, funkcja APO wyłącza multimetr po 15 minutach braku aktywności.

APO można wyłączyć i włączyć w dowolnym momencie, naciskając jednocześnie przyciski SELECT i RELATIVE przez ponad 1s. Wyświetlacz LCD pokazuje funkcję APO, gdy jest aktywowana. Gdy jest wyłączony, wskaźnik APO jest nieobecny na wyświetlaczu LCD.

INSTRUKCJA OBSŁUGI

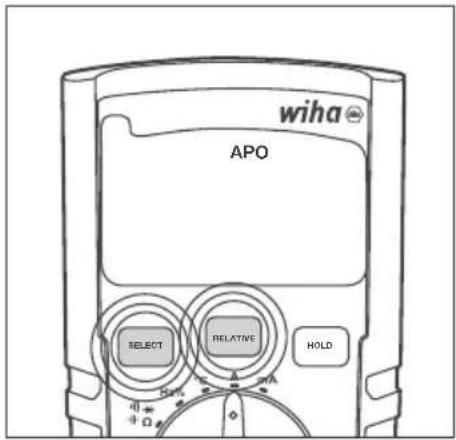

Włącz/wyłącz APO

Jednocześnie naciśnij i przytrzymaj przyciski SELECT i RELATIVE, aż usłyszysz podwójny sygnał dźwiękowy. Po aktywacji na wyświetlaczu LCD pojawi się APO. Po wyłączeniu APO znika z wyświetlacza LCD.

Wybierz żadaną funkcję pomiaru, obracając przełącznik obrotowy do odpowiedniej pozycji. Wyłącz multimetr, przekręcając przełącznik obrotowy do pozycji OFF. Pozycje przełącznika są następujące:

• OFF: Multimetr jest wyłączony.
• V AC: pomiar napięcia AC.
• V DC: Pomiar napięcia stałego.
- Ω ➡ ➡: Pomiary rezystancji, ciągłości, diody i pojemności. Te funkcje pomiarowe można wybrać za pomocą przycisku SELECT.
- Hz %: Pomiar częstotliwości i współczynnika wypełnienia. Użyj przycisku SELECT, aby przełącać się między tymi funkcjami pomiarowymi.
- °C: Pomiar temperatury w skali °C lub °F. Użyj przycisku SELECT, aby przełączać się między skalami pomiarowymi °C i °F.
• A: Pomiar prądu w zakresie 10 A.
• mA: Pomiar prądu w zakresie mA.

Wykonywanie pomiarów

Przygotowanie

Ogólne informacje dotyczące wykonywania pomiarów:

Pomiary w niebezpiecznym otoczeniu instalacji elektrycznych należy wykonywać wyłącznie pod kierunkiem odpowiedzialnego elektryka, a nie samodzielnie.

Linie pomiarowe i sondy pomiarowe mogą być trzymane tylko na powierzchniach chwytnych przewidzianych do tego celu. W każdych okolicznościach należy unikać dotykania końcówek testowych. Przed przełączeniem na inny zakres pomiarowy lub nowy typ pomiaru należy odłączyć połączenia od badanego obiektu.

Pomiary należy przeprowadzić zgodnie z obowiązującymi normami.

Pomiar napięcia

Aby uniknąć porażenia prądem, podczas pracy z napięciami wyższymi niż 120 V (60 V) DC lub 50 V (25 V) eff AC należy przestrzegać obowiązujących przepisów bezpieczeństwa i przepisów VDE dotyczących nadmiernego napięcia dotykowego. Wartości w nawiasach dotyczą obszarów o ograniczonym dostępie (takich jak medycyna, rolnictwo).

Pomiar napięcia przemiennego AC

• Wybierz funkcję pomiarową V AC za pomocą przełącznika obrotowego.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—|—|—.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar napięcia DC DC

• Wybierz funkcję pomiarową V DC za pomocą przełącznika obrotowego.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar częstotliwości

• Wybierz funkcję pomiarową Hz% za pomocą przełącznika obrotowego.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—|—|—|.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar rezystancji

Przed każdym pomiarem rezystancji należy upewnić się, że testowana rezystancja jest pozbawiona napięcia. Nieprzestrzeganie może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia. Ponadto napięcia zewnętrzne fałszują wynik pomiaru.

• Wybierz funkcję pomiarową ➡️ ➡️ ➢ Ω przełącznikiem obrotowym.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—→→.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Test diody

Przed każdym testem diody należy upewnić się, że testowana dioda jest pozbawiona napięcia. Nieprzestrzeganie może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia. Ponadto napięcia zewnętrzne fałszują wynik pomiaru.

Rezystory i ścieżki półprzewodnikowe równolegle z diodą fałszują wynik pomiaru.

• Wybierz funkcję pomiarową -|||→Ω przełącznikiem obrotowym.
• W razie potrzeby użyj przycisku SELECT, aby dostosować pomiar. Naciśnij przycisk SELECT, aby przełączać między pomiarami rezystancji, ciągłości, diody i pojemności.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—(1)→.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Test ciągłości

Przed każdym testem ciągłości należy upewnić się, że testowany rezystor jest pozbawiony napięcia. Nieprzestrzeganie może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia. Ponadto napięcia zewnętrzne fałszują wynik pomiaru.

INSTRUKCJA OBSŁUGI

• Wybierz funkcję pomiarową ➡ ➡ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➡
• W razie potrzeby użyj przycisku SELECT, aby dostosować pomiar. Naciśnij przycisk SELECT, aby przełączać między pomiarami rezystancji, ciągłości, diody i pojemności.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Jeśli rezystancja jest < 30 Ω, rozlega się sygnał dźwiękowy.

Pojemność

Przed każdym testem pojemności należy upewnić się, że testowana pojemność jest pozbawiona napięcia. Nieprzestrzeganie może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia. Ponadto napięcia zewnętrzne fałszują wynik pomiaru.

Rezystory i ścieżki półprzewodnikowe równoległe do pojemności fałszują wynik pomiaru.

• Wybierz funkcję pomiarową ➡ ➡ ➢ ➢ Ω przełącznikiem obrotowym.
• W razie potrzeby użyj przycisku SELECT, aby dostosować pomiar. Naciśnij przycisk SELECT, aby przełączać między pomiarami rezystancji, ciągłości, diody i pojemności.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz% 🐎 🐎.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar temperatury

Przed każdym pomiarem temperatury należy upewnić się, że mierzona powierzchnia jest pozbawiona napięcia. Nieprzestrzeganie może spowodować poważne obrażenia użytkownika lub uszkodzenie urządzenia.

Aby uniknąć poparzeń, badany przedmiot można dotykać wyłącznie sondą pomiarową.

• Wybierz funkcję pomiarową °C za pomocą przełącznika obrotowego.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%
• Podłącz czujnik temperatury do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar prądu

Aby podłączyć urządzenie pomiarowe, obwód pomiarowy musi być wyłączony spod napięcia.

Miernik może być używany tylko w obwodach z bezpiecznikami 16 A do napięcia znamionowego 600 V. Należy przestrzegać znamionowego przekroju kabla przyłączeniowego i zapewnić bezpieczne połączenie.

Po przepaleniu bezpieczników urządzenia pomiarowego, najpierw usuń przyczynę bezpieczników przed wymianą bezpiecznika.

Pomiar prădu mA AC

• Wybierz zakres pomiarowy mA za pomocą przełącznika obrotowego.
• Multimetr automatycznie przełącza się w tryb mA AC.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—→.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar prądu mA DC

• Wybierz zakres pomiarowy mA za pomocą przełącznika obrotowego.
• Naciśnij przycisk „Wybierz”, aby aktywować tryb DC.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda V Ω mA °C Hz%—.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar pradu A AC

• Wybierz zakres pomiarowy A za pomocą przełącznika obrotowego.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda 10A.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Pomiar prądu A DC

• Wybierz zakres pomiarowy A za pomocą przełącznika obrotowego.
• Naciśnij przycisk „Wybierz”, aby aktywować tryb DC.
• Podłącz czarny przewód pomiarowy do gniazda COM, a czerwony przewód pomiarowy do gniazda 10A.
• Podłącz przewody pomiarowe do badanego obiektu.
• Odczytaj wynik pomiaru z wyświetlacza.

Utrzymanie

Jeżeli urządzenie jest użytkowane zgodnie z instrukcją obsługi, nie jest wymagana żadna specjalna konserwacja. Jeśli podczas codziennego użytkowania wystąpią problemy eksploatacyjne, do Państwa dyspozycji jest nasz serwis doradczy (tel.: [phone]).

Konserwacja

Jeśli urządzenie zabrudzi się podczas codziennego użytkowania, można je wyczyścić wilgotną szmatką i łagodnym środkiem czyszczącym stosowanym w gospodarstwie domowym.

Przed przystąpieniem do czyszczenia upewnij się, że urządzenie jest wyłączone, odłączone od zasilania zewnętrznego i innych podłączonych urządzeń (np. obiekt testowy, urządzenia sterujące itp.).

Nigdy nie używaj ostrych środków czyszczących ani rozpuszczalników. Po oczyszczeniu urządzenie nie może być używane, dopóki nie jest całkowicie suche.

Interwał kalibracji

Urządzenie musi być regularnie kalibrowane przez nasz dział serwisowy, aby zapewnić określoną dokładność wyników pomiarów. Zalecamy dwuletni okres kalibracji.

Wymiana baterii

Przed wymianą baterii urządzenie należy odłączyć od podłączonych przewodów pomiarowych. Wolno używać wyłącznie baterii określonych w danych technicznych!

• Wyłącz urządzenie. Usuń przewody pomiarowe.
• Odkręć śruby pokrywy baterii z tyłu urządzenia. Podnieś pokrywę baterii.
• Wyjmij rozładowane baterie.
• Włóż nowe baterie 1,5 V IEC LR03.
• Założ pokrywę baterii i ponownie dokręć śruby.

W tym miejscu pomyśl także o środowisku. Nie wyrzucaj zużytych baterii ani akumulatorów wraz z normalnymi odpadami domowymi, ale oddaj je do punktu zbiórki odpadów. Baterie można zwykle oddać również tam, gdzie sprzedawane są nowe.

Należy przestrzegać obowiązujących przepisów dotyczących zwrotu, recyklingu i utylizacji zużytych baterii i akumulatorów.

Jeśli urządzenie nie jest używane przez dłuższy czas, należy wyjąć baterie. Jeżeli urządzenie jest zanieczyszczone przez nieszczelne ogniwa baterii, należy je odesłać do fabryki w celu oczyszczenia i sprawdzenia.

Wymiana bezpiecznika

Przed wymianą bezpiecznika upewnij się, że multimetr jest odłączony od zewnętrznego źródła zasilania i innych podłączonych urządzeń (takich jak DUT itp.).

Stosować wyłącznie bezpieczniki o wartościach napięcia i prądu podanych w „Danych technicznych”. Stosowanie prowizorycznych bezpieczników, w szczególności zwieranie oprawek bezpiecznikowych jest niedopuszczalne i może spowodować zniszczenie urządzenia oraz poważne obrażenia użytkownika.

• Wyłącz urządzenie. Odłącz przewody pomiarowe.
• Poluzuj śruby z tyłu urządzenia.
• Podnieś pokrywę obudowy.
• Usuń uszkodzony bezpiecznik.
• Włóż nowy bezpiecznik.
• Założ z powrotem pokrywę obudowy i ponownie dokręcić śruby.

Bezpiecznik (A): F 400 mA / 600 V, ceramiczny 6,3 x 32 mm Bezpiecznik (A): F 10 A / 600 V, ceramiczny 6,3 x 32 mm

Specyfikacja techniczna

Wyświetlacz 3¾ cali, wyświetlacz LCD

Zakres 4000 cyfr

Wskaźnik polaryzacji automatycznie

Wskaźnik stanu baterii Pojawia się symbol baterii (< 2,4 V)

Kategoria pomiarowa KAT IV/300V; KAT. III/600V

Stopień zanieczyszczenia 2

Zasilacz Baterie, 2 x 1,5 V IEC LR03, AAA

Wymiary około. 150 x 80 x 45 mm wraz z kaburą

Waga około 330g

Warunki środowiska

Temperatura pracy 0...50 °C (0...80% wilgotności względnej)

Temperatura przechowywania -10...60 °C (0...80 % wilgotności względnej) (bez baterii)

Wysokość nad poziomem do 2000 m² morza

Ochrona przed

przeładowaniem

Bezpiecznik (A) F 400 mA / 600 V ceramiczny 6,3 x 32 mm

Bezpiecznik (A) F 10A / 600V ceramiczny 6,3 x 32mm

Specyfikacje odnoszą się do 23 °C ± 5 °C przy < 80% rel. Wilgotność Współczynnik temperaturowy 0,15 x określona dokładność na 1°C (<18°C i >28°C)

INSTRUKCJA OBSŁUGI

	Skala Jednostka	Dokładność
Napięcie DC	400 mV 0,1 mV		±(1% mierz.wart. + 3D)
	4000 V 1 mV
	40,00 V 10 mV
	400.0 V 100 mV
	600 V 1 V
Napięcie AC	4000 V 1 mV		±(1% mierz.wart. + 5D)
	40,00 V 10 mV
	400.0 V 100 mV
	600 V 1 V
Prąd DC	40,00 mA 10 μA		±(1,5% mierz.wart. + 5D)
	400,0 mA 100 μA
	10.00 A 10 mA
Prąd AC	40,00 mA 10 μA		±(1,8% mierz.wart. + 5D)
	400,0 mA 100 μA
	10.00 A 10 mA
Opór	400,0 omów 0,1	oma	±(1,5% mierz.wart. + 3D)
	4000 tys. omów	1 ohm
	40,00 tys. omów	10 omów
	400,0 tys. omów	100 omów
	4000 omów 1k omów
	40,00 MΩ	10 tys. omów
Test ciągłości akustycznej	< 30 omów
Test diody tak, do 1 V
Pojemność	5,120 nF 0,01 nF		±(5% mierz.wart. + 25D)
	51,20 nF 0,01 nF		±(2% mierz.wart. + 10D)
	512.0 nF 0,1 nF		±(1,5% mierz.wart. + 5D)
	5,120 nF 1 nF		±(1,5% mierz.wart. + 5D)
	51,20 nF 10nF ± 5% typowo
	100.0 nF (30s) 100 nF ± 5% typowo
cC	5000 Hz 0,001 Hz		±0,1% + 1D
	50,00 Hz 0,01 Hz
	500,0 Hz 0,1 Hz
	5000 kHz	1 Hz
	50,00 kHz	10 Hz
	500,00 kHz	100 Hz
	5000 MHz	1000 Hz
Pomiar temperatury -20...500 °C			±(10% mierz.wart. + 1D)
Cykl pracy 0,1...99,9%
WSTRZYMANIE danych	tak
Pomiar wartości względnej	tak
Automatyczny/ręczny wybór zakresu	tylko automatycznie
Niski poziom naładowania baterii	tak
Wyświetlacz 4000 cyfr
Stopień ochrony IP40
Bateria AAA 2x 1,5V; R03
Bezpieczeństwo	EN 61010-1, EN 61010-02-033, EN 61010-031, EN 61326
Kategoria pomiarowa	KAT IV/300V; KAT. III/600V
Stopień zanieczyszczenia	2
Temperatura pracy 0...50 °C
Temperatura przechowywania	-10...60 °C
Wysokość max. 2000 m2
Wymagania dotyczące wytrzymałości	spełnia normę
Certyfikaty CE, GS
Temperatura odniesienia	23 °C ±5 °C przy < 80% rel. wilgotność

Uwaga: Najniższe zakresy podane są od 5% zakresu.
Uwaga: Zakresy napięcia AC i prądu AC są określone do 400 Hz.
Dokładność pogarsza się wraz ze wzrostem częstotliwości (powyżej 400 Hz).

Serwis i gwarancja

Jeśli urządzenie nie działa, masz pytania lub potrzebujesz informacji, skontaktuj się z autoryzowanym serwisem narzędzi Wiha:

Obstuga klienta

Wiha Werkzeuge GmbH

Obertalstraße 3 - 7

78136 Schonach

NIEMCY

Telefon: [phone]

W przypadku uszkodzenia mienia lub obrażeń ciała spowodowanych nieprzestrzeganiem tych instrukcji, gwarancja traci ważność. Producent nie ponosi odpowiedzialności za szkody następcze!

Obsah
