GEBRUIKSAANWIJZING 45219 Wiha

Veiligheidsinstructies 5

Correct en beoogd gebruik 6

Correctheid van de gebruiksaanwijzing 7

Bedieningselementen en aansluitingen 7

Terminalcontrole en bevestigingsmiddelen 7

Knop functies 8

LCD-segmenten 9

Inschakelmogelijkheden 9

Beschrijving van de gebruikersinterface....9

Maten....9

Meting van spanning....9

Stroommeting....10

Meting van weerstand: 10

Continuïteitstest 11

Diodetest 11

Capaciteitsmeting: 11

Frequentie meting....11

NCV (contactloze spanningsmeting) - alleen AC.... 12

Extra functions 12

MAXIMUM / MINIMUM 12

HOLD-functie....12

Klem Achtergrondverlichting AAN/UIT 12

Klem Zaklamp AAN/UIT 12

APO-functie....12

LPF-functie (laagdoorlaatfilter) 13

Onderhoud 13

Schoonmaak 13

Kalibratie-interval.... 13

Batterij vervanging 13

Technische specificaties 14

Service en garantie 16

Aanwijzingen bij het apparaat of in de gebruiksaanwijzing

Waarschuwing voor mogelijk gevaar, gebruiksaanwijzing in acht nemen.

Merk op! Wees alsjeblieft uiterst voorzichtig.

Voorzichtigheid! Gevaarlijke spanning. Gevaar voor elektrische schokken.

Doorlopende dubbele of versterkte isolatie Categorie II IEC 536 / DIN EN 61140.

Voldoet aan de EU-eisen.

Voldoet aan de Britse vereisten.

KAT IV 1000V

Het apparaat komt overeen met de meetcategorie CAT IV 1000 V naar aarde.

Beschrijving:

De meetcategorie CAT II is bedoeld voor metingen aan circuits die rechtstreeks zijn aangesloten op het laagspanningssysteem, dat wil zeggen aan huishoudelijke apparaten, draagbare gereedschappen en soortgelijke apparaten.

De meetcategorie CAT III is van toepassing op metingen in de gebouwinstallatie, dat wil zeggen in verdeelborden, stroomonderbrekers, bedrading inclusief kabels, rails, verdeelkasten, schakelaars, stopcontacten in de vaste installatie, alsmede apparatuur voor industrieel gebruik en enkele andere apparatuur, bijv. B. stationaire motoren met vaste aansluiting op de vaste installatie.

De meetcategorie CAT IV is van toepassing op metingen aan de bron van het laagspanningssysteem, dus bij elektriciteitsmeters.

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en onderhoud van het apparaat. De gebruiker wordt verzocht de gebruikershandleiding aandachtig te lezen alvorens het apparaat te gebruiken en alle paragrafen te volgen.

Het niet lezen van de gebruiksaanwijzing of het niet opvolgen van de waarschuwingen en instructies daarin kan leiden tot ernstig lichamelijk letsel of schade aan de apparatuur. De respectievelijke ongevallenpreventievoorschriften van de beroepsverenigingen moeten altijd strikt worden nageleefd.

De stroomtangen kenmerken zich door de volgende eigenschappen:

• LC-display met 4000 counts
- Veiligheid volgens DIN VDE 0411/ EN 61010, meetcategorie CAT IV 1000 V
- Spannings-, stroom- en weerstandsmeting
- Diode en akoestische continuiteitstest
- Capaciteits- en frequentiemeting
• Automatische bereikselectie
- Schok- en slagvast door robuuste constructie

Leveringsomvang

• 1 x Stroomtang:
• 2 x meetsnoeren (1 x rood, 1 x zwart)
  • 2 x batterijen 1,5 V, IEC LR03
• 1 x handleiding

Transport en opslag

Bewaar de originele verpakking voor later transport, bijv. voor kalibratie. Transportschade door gebrekkige verpakking is uitgesloten van garantie. Om schade aan het apparaat te voorkomen, wordt aanbevolen de batterijen te verwijderen als het apparaat gedurende een bepaalde tijd niet wordt gebruikt. Mocht het apparaat toch verontreinigd zijn door lekkende batterijcellen, dan verzoeken wij u het terug te sturen naar de fabriek voor reiniging en controle.

De instrumenten moeten in droge en afgesloten ruimtes worden bewaard. Als een apparaat wordt vervoerd bij extreme temperaturen (hoog of laag), is een herstelperiode van minimaal 2 uur nodig voordat het apparaat in gebruik kan worden genomen.

Veiligheidsinstructies

De gebruiksaanwijzing bevat informatie en instructies die nodig zijn voor een veilige bediening en gebruik van het apparaat. Lees voor gebruik van het apparaat zorgvuldig de gebruiksaanwijzing en volg deze in alle opzichten op.

De betreffende ongevallenpreventievoorschriften van de brancheverenigingen voor elektrische installaties en apparaten moeten in acht worden genomen.

Om elektrische schokken te voorkomen, moeten bij het werken met spanningen van meer dan 120 V (60 V) DC of 50 V (25 V) RMS AC de geldende veiligheids- en VDE-voorschriften met betrekking tot te hoge contactspanningen in acht worden genomen. Waarden tussen haakjes zijn voor beperkte gebieden (zoals medicijnen en landbouw).

Metingen in de gevaarlijke omgeving van elektrische installaties mogen alleen worden uitgevoerd onder leiding van een verantwoordelijke elektricien en nooit alleen.

Als de veiligheid van de bediener niet meer kan worden gegarandeerd, moet het apparaat buiten bedrijf worden gesteld en tegen gebruik worden beveiligd. De veiligheid is niet meer gegarandeerd als het apparaat (dit geldt ook voor accessoires zoals meetsnoeren, etc.):

HANDLEIDING

• heeft duidelijke schade
  • voert niet de gewenste metingen uit
• te lang onder ongunstige omstandigheden is bewaard
• mechanisch is belast tijdens transport of opslag
• is besmet door lekkende batterijen

Het apparaat mag alleen worden gebruikt binnen de in het hoofdstuk „Technische gegevens“ aangegeven bedrijfsbereiken.

Voorkom opwarming van het apparaat door direct zonlicht om een goede werking en een lange levensduur van het apparaat te garanderen.

Het openen van het apparaat is alleen bedoeld om de batterijen te vervangen! Voor het openen moet het apparaat worden uitgeschakeld en losgekoppeld van elk circuit. Anders bestaat het risico op een elektrische schok.

Het apparaat mag alleen worden gebruikt onder de omstandigheden en voor de doeleinden waarvoor het is ontworpen. Daarom moeten met name de veiligheid-sinstructies, de technische gegevens inclusief de omgevingscondities en het gebruik in een droge omgeving in acht worden genomen.

De bedrijfsveiligheid is niet langer gegarandeerd als het apparaat op enigerlei wijze wordt omgebouwd of gewijzigd.

Door modificaties of veranderingen aan het apparaat vervallen alle garantie- en garantieclaims jegens de fabrikant.

Het apparaat mag alleen door getrainde gebruikers worden bediend.

Gebruik het apparaat nooit in een mogelijk explosieve omgeving.

Controleer voor en na gebruik altijd of het apparaat goed werkt. EgB kapotte behuizing, beschadigde meetsnoeren of lekkende batterijen.

Blootstelling aan een radiofrequent elektromagnetisch veld (RF) kan de meting beïnvloeden en leiden tot een onjuiste aflezing van de stroom. De storing is tijdelijk en veroorzaakt geen schade aan het apparaat. De oorspronkelijke nauwkeurigheid wordt volledig hersteld wanneer de module uit het RF-veld wordt verwijderd. Veelvoorkomende bronnen van RF-velden zijn bijvoorbeeld B. draagbare 2-weg radiotoestellen (walkie-talkies) of mobiele telefoons. Als u vermoedt dat een dergelijke bron de meter verstoort, zet u de zender uit of vergroot u de afstand tussen de zender en de meter.

Correct en beoogd gebruik

Dit apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elk ander gebruik wordt beschouwd als oneigenlijk en niet in overeenstemming met het beoogde gebruik en kan leiden tot ongevallen of vernietiging van het apparaat. Elk misbruik leidt tot het vervallen van alle garantie- en garantieclaims van de exploitant jegens de fabrikant.

Wij aanvaarden geen aansprakelijkheid voor materiële schade of persoonlijk letsel als gevolg van ondeskundige behandeling of het niet naleven van veiligheidsinstructies. In dergelijke gevallen vervalt elke aanspraak op garantie. Een uitroepteken in een driehoek geeft veiligheidsinstructies in de gebruiksaanwijzing aan. Lees de instructies volledig door voordat u het apparaat voor het eerst gaat gebruiken.

Bij schade veroorzaakt door het niet naleven van de instructies vervalt de aanspraak op garantie! Voor hieruit voortvloeiende schade aanvaarden wij geen aansprakelijkheid!

De fabrikant is niet aansprakelijk voor materiële schade of persoonlijk letsel als gevolg van:

• het niet volgen van de instructies
• wijzigingen aan het product die niet door de fabrikant zijn goedgekeurd,
• het gebruik van reserveonderdelen die niet zijn goedgekeurd of vervaardigd door de fabrikant,
• het gebruik van alcohol, drugs of medicijnen.

Correctheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de nodige zorg en aandacht tot stand gekomen. Er wordt geen aanspraak gemaakt op en er wordt geen garantie gegeven voor de volledigheid en juistheid van de informatie, afbeeldingen en tekeningen. Wijzigingen, zet- en vergissingen voorbehouden.

Bedieningselementen en aansluitingen

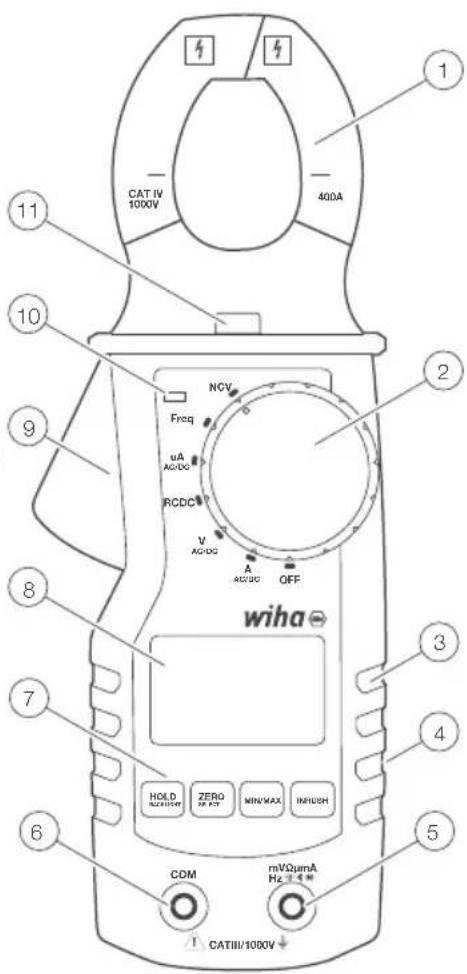

Terminalcontrole en bevestigingsmiddelen

① Tang
② Draaischakelaar
③ Wachtruimte
4 Op de achterkant: batterijcompartiment
⑤ Ingangsbus voor alle metingen (zie hoofdstuk „Metingen“)
6 Massa/COM-aansluiting voor spannings-, mA-stroom-, weerstands-, continuïteits-, capaciteits-, diode- en frequentiemetingen
7 Bedieningsknoppen
8 LC-display
⑨ Tang hendel
10 NCV detectie LED
11 Zaklamp

CAT IV 1000V 400A NCV Freq uA AC/DC RCDC V AC/DC A AC/DC OFF wiha HOLD R255/100V ZERO MAX MIN/MAX INFUSH COM mVQumA Hz CATIII/1000V

45219

① Gemeenschappelijke aansluiting (retour) voor alle metingen.

② Ingangsklem voor spannings-, weerstands-, continuiteits-, capaciteits-, frequentie- en uA-metingen

Knop functies

De stroomtang heeft 4 drukknoppen die reageren op kort en lang indrukken. De functies van elke knop worden beschreven in de onderstaande tabel.

		Kort indrukken	Lang ingedrukt houden
Zaklamp/LPF	A-modus	Zaklamp aan/uit zetten	LPF in-/uitschakelen
	V-modus	Zaklamp aan/uit zetten	LPF in-/uitschakelen
	RCDC-modus	Zaklamp aan/uit zetten	-
	uA-modus	Zaklamp aan/uit zetten	-
	Frequentie modus	Zaklamp aan/uit zetten	-
	NCV-modus	Zaklamp aan/uit zetten	-
Min/max	A-modus	wijzigen van Min/Max/Normaal	-
	V-modus	wijzigen van Min/Max/Normaal	-
	RCDC-modus	wijzigen van Min/Max/Normaal	-
	uA-modus	wijzigen van Min/Max/Normaal	-
	Frequentie modus	wijzigen van Min/Max/Normaal	-
	NCV-modus - -
Hold/Achter-grondver-lichting	A-modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
	V-modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
	RCDC-modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
	uA-modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
	Frequentie modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
	NCV-modus	Hold-functie in-/uitschakelen	Achtergrondverlichting in-/uitschakelen
Nul/Selec-teren	A-modus	verandering van AC/DC	Nul (alleen ADC)
	V-modus	verandering van R/C/C/Co
	RCDC-modus	verandering van R/C/C/Co	-
	uA-modus	verandering van AC/DC	-
	Frequentie modus	-	-
	NCV-modus - -

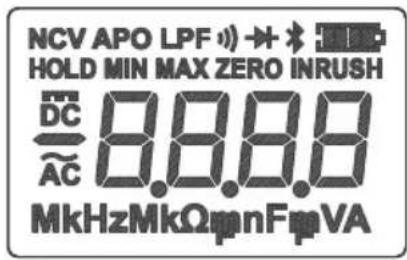

LCD-segmenten

Batterij indicator

DC AC Wisselstroom / gelijkstroom

MkHzMkΩpnFpVA Eenheden

-0000 Lezing

ZERO Nulstelling in DC-klemmodus

Diodetest

Continuiteitstest

LPF LP-filter (AC) geactiveerd

APO Automatisch uitschakelen ingeschakeld

NCV Contactloze spanning actief

HOLD HOLD is geactiveerd. Display bevriest huidige meting

MIN MAX Maximale, minimale en gemiddelde waarde

NCV APO LPF → ✦ HOLD MIN MAX ZERO INRUSH DC 8.8.8 AC MkHzMkΩpnFppVA

Foutmeldingen op het LCD-scherm

OL De ingang is buiten bereik

Inschakelmogelijkheden

De functie Auto Power Off (APO) is standaard ingeschakeld. APO schakelt de stroomtang uit na 15 minuten inactiviteit.

Houd de HOLD-knop ingedrukt terwijl u de schakelaar van UIT in de andere stand zet om de automatische uitschakelfunctie uit te schakelen.

Beschrijving van de gebruikersinterface

Met de draaischakelaar kan de gebruiker de meetmodus selecteren. Wanneer de stroomtang in de stroom [A] of spanning [V] modus staat, staat deze standaard op AC. DC wordt handmatig geselecteerd met de Zero/Select-knop.

Maten

Bij het aansluiten van de meetsnoeren op het circuit of apparaat, sluit u het gemeenschappelijke meetsnoer (COM) aan voordat u het onder spanning staande snoer aansluit; verwijder bij het verwijderen van de meetsnoeren het stroomsnoer voordat u het gemeenschappelijke meetsnoer verwijdert.

Meting van spanning

Om een elektrische schok te voorkomen, moeten bij het werken met spanningen van meer dan 120 V (60 V) DC of 50 V (25 V) rms AC de geldende veiligheidsmaatregelen en VDE-richtlijnen met betrekking tot te hoge contactspanning in acht worden genomen. De waarden tussen haakjes gelden voor beperkte gebieden (zoals geneeskunde, landbouw).

HANDLEIDING

• Zet de draaischakelaar in de V-stand.
• Nadat u de stroomtang hebt ingeschakeld, sluit u het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/Cap-aansluiting.
• Standaard staat de stroomtang in de AC-stroommeetmodus; om het op DC in te stellen, drukt u kort op de ZERO/Select-knop.
• Sluit de meetsnoeren aan op het testitem.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Stroommeting

Zorg ervoor dat het meetcircuit niet onder spanning staat bij het aansluiten van het meetapparaat.

De apparaten mogen alleen worden gebruikt in circuits die zijn beveiligd met 400A tot een nominale spanning van 1000V. De nominale doorsnede van de aansluitkabel moet in acht worden genomen en een veilige aansluiting moet worden gegarandeerd.

μA DC

• Zet de draaischakelaar in de stand A.
• Na het inschakelen van de stroomtang het zwarte meetsnoer naar de COM-aansluiting en het rode meetsnoer naar de V/Ω/Cap. /μA stopcontact.
• Sluit de meetsnoeren aan op het testitem.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

A AC/DC

• Zet de draaischakelaar in stand A.
• Sluit na het inschakelen van de stroomtang de stroomtang aan op een onbekende stroom.
• Standaard staat de stroomtang in de AC-meetmodus. Door kort op de Zero/Select-knop te drukken, wordt overgeschakeld naar de DC-modus.
• Als u gelijkstroom meet, houdt u de knop Nul/Selecteren lang ingedrukt om het LCD-scherm op nul te zetten.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Meting van weerstand:

Voor elke weerstandsmeting moet ervoor worden gezorgd dat de te testen weerstand niet onder spanning staat. Het niet naleven van deze eis kan leiden tot ernstig persoonlijk letsel van de gebruiker of schade aan de apparatuur. Bovendien vervalsen externe spanningen het meetresultaat.

• Zet de draaischakelaar in de stand Ω/Diode/Cap/Continuiteit.
• Nadat u de stroomtang hebt ingeschakeld, drukt u kort op de Zero/Select knob om de meetmodus te wijzigen in weerstand.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/Cap-aansluiting.
• Sluit de meetsnoeren aan op het testitem.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Continuïteitstest

Voor elke continuïteitstest moet ervoor worden gezorgd dat het te testen element niet onder spanning staat. Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel van de gebruiker of schade aan de apparatuur. Bovendien vervalsen externe spanningen het meetresultaat. De weergegeven weerstandswaarde is indicatief. Voor een nauwkeurige weerstandsmeting moet de weerstandsmeetfunctie worden gebruikt.

• Zet de draaischakelaar in de stand Ω/diode/capacitance/continuïteit.
• Nadat u de stroomtang hebt ingeschakeld, drukt u kort op de knop Zero/Select om de meetmodus te wijzigen in continuititeit.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/Capacitance/μA-aansluiting.
• Sluit de meetsnoeren aan op het testitem.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Diodetest

Voor elke diodetest moet ervoor worden gezorgd dat het te testen element niet onder spanning staat. Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel van de gebruiker of schade aan de apparatuur. Boven-dien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderpaden parallel aan de diode leiden tot vervalste meetresultaten.

• Zet de draaischakelaar in de stand Ω/diode/capacitance/continuïteit.
• Druk na het inschakelen van de stroomtang kort op de Zero/Select-knop om de meetmodus om te schakelen naar diodetest.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/Capacitance/μA-aansluiting.
• Sluit de meetsnoeren aan op het testitem.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Capaciteitsmeting:

Voor elke capaciteitstest moet ervoor worden gezorgd dat de te testen capaciteit niet onder spanning staat. Het niet opvolgen van deze instructie kan leiden tot ernstig persoonlijk letsel van de gebruiker of schade aan de apparatuur. Bovendien vervalsen externe spanningen het meetresultaat.

Weerstanden en halfgeleiderpaden parallel aan de capaciteit leiden tot vervalste meetresultaten.

Zorg ervoor dat de condensatoren ontladen zijn voordat u gaat testen!

• Zet de draaischakelaar in de stand Ω/diode/capacitance/continuïteit.
• Druk na het inschakelen van de stroomtang kort op de Zero/Select-knop om de meetmodus om te schakelen naar capaciteit.
• Sluit het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/Capacitance/μA-aansluiting.
• Verbind meetlijnen met het testobject.
• De gemeten waarde wordt weergegeven op het LCD-scherm.

Frequentie meting

• Zet de draaischakelaar op de Frequentie-positie.
• Nadat u de stroomtang hebt ingeschakeld, sluit u het zwarte meetsnoer aan op de COM-aansluiting en het rode meetsnoer op de V/Ω/capacitance/_A-aansluiting.
• Sluit de meetsnoeren aan op het testitem.
• Lees het meetresultaat af dat op het display wordt weergegeven.

NCV (contactloze spanningsmeting) - alleen AC

Gebruik deze functie alleen als indicatie en controleer altijd op de aanwezigheid van spanning met de V-mode van de klem!

De NCV-antenne van de stroomtang bevindt zich aan de rechterkant naast de draaischakelaar. Een ruwe schatting van het spanningsniveau wordt weergegeven met een aantal streepjes op het LCD-scherm (max. 3 streepjes/niveau).

• Zet de draaischakelaar in de NCV-stand.
• Breng na het inschakelen van de stroomtang het antennegebied van de stroomtang (rechterkant van de klem naast de draaischakelaar) dicht bij de stroomvoerende geleider.
• Het aantal streepjes op het LCD-scherm komt ongeveer overeen met het spanningsniveau, het NCV-teken wordt weergegeven op het LCD-scherm en de NCV-LED gaat branden.

Extra functies

MAXIMUM / MINIMUM

korte druk op de MIN/MAX-knop schakelt tussen minimum, maximum en normale waarde. Deze functie is standaard uitgeschakeld. Door kort op de knop te drukken, wordt eerst de MAX-waarde weergegeven. Nog een korte druk activeert de cyclische weergave van de MIN-waarde, vervolgens de MAX-waarde en de normale waarde. Deze functies kunnen in alle meetmodi worden geactiveerd. De juiste LCD-segmenten gaan aan om MAX of MIN aan te geven.

HOLD-functie

Deze functie schakelt de LCD-update in/uit. Zodra de gebruiker op de HOLD-knop drukt (kort indrukken), stopt de stroomtang met het bijwerken van het LCD-scherm. Door nogmaals op de knop te drukken, wordt de normale werking van de stroomtang hervat. De hold-functie is beschikbaar in alle meetmodi. Wanneer de HOLD-functie is ingeschakeld, wordt het HOLD-segment ingeschakeld.

Klem Achtergrondverlichting AAN/UIT

Na het inschakelen schakelt een lange druk op de HOLD/Backlight-knop de achtergrondverlichting in/uit. Als het is ingeschakeld, wordt het uitgeschakeld door een time-out (1 minuut) of door nogmaals lang op de HOLD/Backlight-knop te drukken. Regeling is mogelijk in alle meetmodi.

Klem Zaklamp AAN/UIT

Eenmaal ingeschakeld, schakelt een korte druk op de Torch/LPF-knop de zaklamp in/uit. Als het aan is, zal een time-out (1 minuut) of een korte druk (lang indrukken) van de Torch/LPF-knop het weer uitschakelen. De besturing is beschikbaar in alle meetmodi.

APO-functie

Automatisch uitschakelen na 15 minuten is standaard ingeschakeld, LCD-segment APO is ingeschakeld om dit gedrag te signaleren. Om APO uit te schakelen, moet het apparaat zijn uitgeschakeld. De gebruiker moet de HOLD/Backlight-knop ingedrukt houden en de draaischakelaar van OFF naar een willekeurige meetpositie draaien. Als APO is uitgeschakeld, wordt het APO LCD-segment uitgeschakeld.

LPF-functie (laagdoorlaatfilter)

Eerste orde LPF-filter zorgt voor ruisonderdrukking in ACA- en ACV-modi. Het gebruik van LPF kan de nauwkeurigheid verminderen.

Eenmaal ingeschakeld, schakelt een lange druk op de Torch/LPF-knop de LPF in/uit. LPF is beschikbaar in de meetmodi voor stroom- en spanningswisselstroom. Standaard is de LPF uitgeschakeld.

Onderhoud

Als u het apparaat volgens de gebruiksaanwijzing gebruikt, is er geen speciaal onderhoud nodig. Mochten er tijdens het dagelijks gebruik operationele problemen optreden, dan staat onze adviesdienst (tel.: [phone]) tot uw beschikking.

Schoonmaak

Als het apparaat na dagelijks gebruik vuil is, is het raadzaam om het schoon te maken met een vochtige doek en een mild huishoudelijk schoonmaakmiddel. Zorg er vóór het reinigen voor dat het apparaat is uitgeschakeld en losgekoppeld van de externe voeding en van alle andere aangesloten apparaten (zoals DUT's, bedieningsapparaten, enz.).

Zorg er vóór het reinigen voor dat het apparaat is uitgeschakeld en losgekoppeld van de externe voeding en van alle andere aangesloten instrumenten (zoals testobjecten, controle-instrumenten, enz.) en niet is vastgeklemd op een stroomvoerende geleider.

Gebruik voor de reiniging nooit zure reinigingsmiddelen of oplosmiddelen.

Kalibratie-interval

Het apparaat moet regelmatig worden gekalibreerd door onze serviceafdeling om de gespecificeerde nauwkeurigheid van de meetresultaten te garanderen. We raden een kalibratie-interval van twee jaar aan.

Batterij vervanging

Voordat u de batterij vervangt, moet het apparaat worden losgekoppeld van alle aangesloten meetsnoeren en moet ervoor worden gezorgd dat het apparaat niet op een stroomvoerende geleider wordt geklemd. Gebruik alleen batterijen die worden beschreven in het hoofdstuk Technische gegevens!

• Schakel het apparaat uit. Koppel de meetsnoeren los.
• Draai de schroeven aan de achterkant van het apparaat los. Til het deksel van het batterijcompartiment op.
• Verwijder lege batterijen.
• Plaats nieuwe batterijen.
• Plaats het deksel van het batterijcompartiment terug en draai de schroeven weer vast.

Denk aan uw milieu wanneer u uw batterijen of accu's weggooit. Ze horen thuis op de stortplaats voor gevaarlijk afval. In de meeste gevallen kunnen de batterijen worden teruggebracht naar de plaats van aankoop.

Neem de geldende voorschriften voor het inleveren, recyclen en afvoeren van gebruikte batterijen en accu's in acht.

Als een apparaat lange tijd niet wordt gebruikt, moeten de oplaadbare batterijen of batterijen worden verwijderd. Als het apparaat is verontreinigd door lekkende batterijcellen, moet het worden teruggestuurd naar de fabriek voor reiniging en controle.

Technische specificaties

Scherm 3 3/4 cijfers, LC-display

Algemene weergave 4000 tellen

Polariteitsweergave automatisch

Weergave batterijstatus Symbool voor lege batterij verschijnt (< 2,5 V)

Meetcategorie KAT IV / 1000V

Mate van vervuiling 2

Stroomvoorziening Batterijen, 2x 1.5V, AAA

Dimensies ca. 220 mm x 81 mm x 43 mm

Gewicht ca. 260 g (zonder batterijen)

Milieu omstandigheden

Bedrijfstemperatuur 0...50 °C (0...80 % relatieve vochtigheid)

Bewaar temperatuur -10...60 °C (0...80 % relatieve vochtigheid) (zonder batterijen)

Boven zeeniveau tot 2000m

Functie Gebied*1 Basisnauwkeurigheid
Gelijkstroomspanning	400 meter	± (1,5% van uitlezing + 5 cijfers)
	4 v	±(1% van uitlezing + 3 cijfers)
	40v
	400v
	1500v	± (1,5% van uitlezing + 3 cijfers)
Wisselspanning2-3-5	400 meter	± (1,5% van uitlezing + 5 cijfers)
	4 v	±(1% van uitlezing + 5 cijfers)
	40v
	400v
	1000v
Gelijkstroom - stroomtangmeting	40A	±(2% van uitlezing + 5 cijfers)
	400A
DC - Aansluitingen 400uA		± (1,5% van uitlezing + 5 cijfers)
Wisselstroom - Klemmeting3-4	40A	±(2% van uitlezing + 5 cijfers)
	400A
Wisselstroom - stopcontacten	400uA	±(1,8% van uitlezing + 5 cijfers)
Weerstand	400 ohm	± (1,5% van uitlezing + 3 cijfers)
	4k ohm
	40k ohm
	400k ohm
	4 Mohm
	40 Mohm
Passage test 10-50 ohm
Diodetest 0 - 1V
Capaciteit	51.2nF *6	typisch ±10%
	512,0nF	± (1,5% van uitlezing + 5 cijfers)
	5.120uF
	51.2uF	typisch ±10%
	100uF *7
Frequentie	5.000 Hz	+/- 0,1% + 1D
	50.00Hz
	500,0 Hz
	5.000 kHz
	50.00kHz
	500.00kHz
	5.000 MHz
TRMS +
NCV +

HANDLEIDING

Functie Gebied*1 Basisnauwkeurigheid

LPF +
Overspanning kat. CATIV 1000V
Achtergrondverlichting +
Zaklamp +
LPF -3dB freq. 1 kHz

Technische gegevens hebben betrekking op 23 °C ± 5 °C bij < 80 % relatieve vochtigheid Temperatuurcoëfficiënt 0,15 x gespecificeerde nauwkeurigheid per 1 °C (<18 °C en > 28 °C)

^1 Het laagste bereik is gespecificeerd van 5% van het bereik tot 100% van het bereik
^2 Signaal BW 40 Hz ... 1 kHz
^13 Bij gemengde signalen (AC+DC) wordt alleen rekening gehouden met de zuivere AC-component
^* AC-netfrequentie tot 400 Hz
^5 Nauwkeurigheid neemt af met toenemende frequentie (boven 400 Hz).
* De informatie geldt voor capaciteiten > 10 nF
-7 De maximale meettijd is 15 seconden

Service en garantie

Als het apparaat niet meer werkt, je hebt vragen of informatie nodig, neem dan contact op met een geautoriseerde klantenservice voor Wiha-tools:

Klantenservice

Wiha Werkzeuge GmbH

Telefoon: [phone]

Obertalstrae 3 - 7

Fax: [phone]

78136 Schonach

E-mail: [e-mail]

DUITSLAND

In het geval van materiële schade of persoonlijk letsel veroorzaakt door het niet naleven van deze instructies, vervalt de garantie. De fabrikant aanvaardt geen aansprakelijkheid voor gevolgschade!

Tabla de contenido
