РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 45215 Wiha

Введение / объем поставки 5

Транспорт и хранение 6

Правила техники безопасности 6

Злементы управления и соединения 8

Ключи 8

Функции измерения 13

Проведение измерений 14

Измерение напряжения 14

NCV (бесконтактное измерение напряжения) 15

Измерение частоты 15

Измерение сопротивления 15

Испытание на непрерывность 15

Проверка диодов 16

Вместимость 16

Измерение температуры 16

Текущее измерение 17

Обслуживание 18

Уборка....18

Интервал калибровки 19

Замена батареи 19

Замена предохранителя 19

Технические характеристики 19

Обслуживание и гарантия 19

Инструкции, указанные на устройстве и в инструкции по эксплуатации

Предупреждение об опасной точке. Соблюдайте инструкции по эксплуатации.

Уведомление! Пожалуйста, обратите внимание.

Осторожность! Опасное напряжение, риск поражения электрическим током.

Непрерывная двойная или усиленная изоляция в соответствии с категорией II DIN EN 61140. Защита от поражения электрическим током.

Соответствует требованиям ЕС.

Соответствует требованиям Великобритании.

Устройство соответствует директиве WEEE (2012/19/EC). Эта маркировка указывает на то, что данное изделие нельзя утилизировать вместе с другими бытовыми отходами на всей территории EC. Чтобы предотвратить возможный вред окружающей среде или здоровью человека в результате неконтролируемой утилизации отходов, ответственно относитесь к переработке, чтобы способствовать устойчивому повторному использованию материалов. Чтобы вернуть бывшее в употреблении устройство, воспользуйтесь системами возврата и сбора или обратитесь к продавцу, у которого было приобретено изделие. Вы можете сдать этот продукт на экологически чистую переработку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

KAT. IV/600 B; KAT III/1000 B

Устройство соответствует категориям измерений САТ IV/600 В, САТ III/1000 В относительно земли.

Описание

CAT II: Категория измерения II применяется к испытательным и измерительным цепям, которые непосредственно подключены к месту использования (например, к сетевым розеткам и т. д.) низковольтной сетевой установки.

CAT III: Категория измерения III применяется к испытательным и измерительным цепям, связанным с распределением низковольтной сетевой установки здания.

CAT IV: Категория измерения IV применяется к испытательным и измерительным цепям, подключенным к источнику низковольтной электросети здания.

Инструкции по эксплуатации содержат информацию и инструкции, необходимые для безопасной эксплуатации и использования устройства. Перед использованием устройства необходимо внимательно прочитать инструкцию по эксплуатации и следовать ей во всех отношениях.

Несоблюдение инструкций или несоблюдение предупреждений и примечаний может привести к серьезной травме пользователя или повреждению устройства.

Введение / объем поставки

Вы приобрели высококачественный измерительный прибор, с помощью которого можно проводить воспроизводимые измерения в течение очень длительного периода времени. Мультиметры — это мультиметры, которые можно использовать повсеместно. Они были построены в соответствии с последними правилами техники безопасности и обеспечивают безопасную и надежную работу.

Мультиметры являются ценным помощником для всех стандартных измерительных задач в ручном, промышленном или любительском областях.

Мультиметр характеризуется следующими функциями:

• Цифровой мультиметр с очень большим дисплеем
• 3¾-разрядный ЖК-дисплей с 6000 цифр и гистограммой
• Безопасность согласно DIN VDE 0411, EN 61010, IEC 61010, CAT III/1000 B
• Измерение напряжения (до 1000 В), тока и сопротивления
• Бесконтактное обнаружение напряжения (NCV)
• Режим SCAN: автоматическое обнаружение и измерение переменного/постоянного тока
• Отдельное измерение мВ переменного/постоянного тока
  • Диодный и акустический тест на непрерывность
• Измерение температуры
• Емкость, частота и рабочий цикл
  • Автоматический выбор диапазона
• Клавиши с удержанием (режим удержания дисплея), измерение относительного значения, мин./макс. и среднее
• Функция автоматического отключения питания
• Ударопрочность и ударопрочность благодаря стандартной защитной крышке
• Компактный размер

Объем поставки

• 1 x цифровой мультиметр 45215
• 1 x защитный чехол
• 2 x тестовых провода (1 красный, 1 черный)

• 2 x батарейки 1,5 В, IEC LR03
• 1 x Инструкция по эксплуатации

Транспорт и хранение

Пожалуйста, сохраните оригинальную упаковку для последующей отправки, например В. для калибровки. Гарантия не распространяется на повреждения при транспортировке из-за дефектной упаковки. Во избежание повреждения батареи следует вынимать, если глюкометр не будет использоваться в течение длительного периода времени. Однако, если устройство загрязнилось из-за протекших элементов батареи, его необходимо отправить на завод для очистки и проверки.

Устройство должно храниться в сухих закрытых помещениях. Если устройство транспортировалось при экстремальных температурах, перед включением требуется акклиматизация не менее 2 часов.

Правила техники безопасности

При выполнении всех работ необходимо соблюдать применимые правила техники безопасности коммерческих профессиональных ассоциаций для электрических систем и оборудования.

При всех работах необходимо соблюдать действующие правила техники безопасности коммерческих профессиональных ассоциаций в отношении защиты тела в случае опасности ожогов.

Во избежание поражения электрическим током при работе с напряжением выше 120 В (60 В) постоянного тока или 50 В (25 В) эфф переменного тока необходимо соблюдать действующие правила техники безопасности и VDE в отношении чрезмерного контактного напряжения. Значения в скобках относятся к ограниченным областям (таким как медицина, сельское хозяйство).

Измерения в опасной близости от электрических систем должны выполняться только под руководством ответственного электрика, а не в одиночку.

Если безопасность оператора больше не может быть гарантирована, устройство должно быть выведено из эксплуатации и защищено от непреднамеренного использования. Это тот случай, когда устройство:

• имеет явные повреждения.
• требуемые измерения больше не выполняются.
  • слишком долго хранился в неблагоприятных условиях.
  • во время транспортировки мех. подвергался стрессу.

Прибор можно использовать только в рабочих диапазонах и диапазонах измерений, указанных в разделе Технические характеристики.

Избегайте нагрева устройств под прямыми солнечными лучами. Только так можно обеспечить бесперебойную работу и долгий срок службы.

Если открытие устройства, например, В. необходимо для замены предохранителя, это может быть выполнено только специалистом. Перед вскрытием устройство должно быть выключено и отсоединено от всех электрических цепей.

Устройство можно использовать только в тех условиях и для тех целей, для которых оно было разработано. Указания по технике безопасности, технические данные по условиям окружающей среды и использованию в сухой среде должны соблюдаться в особенности.

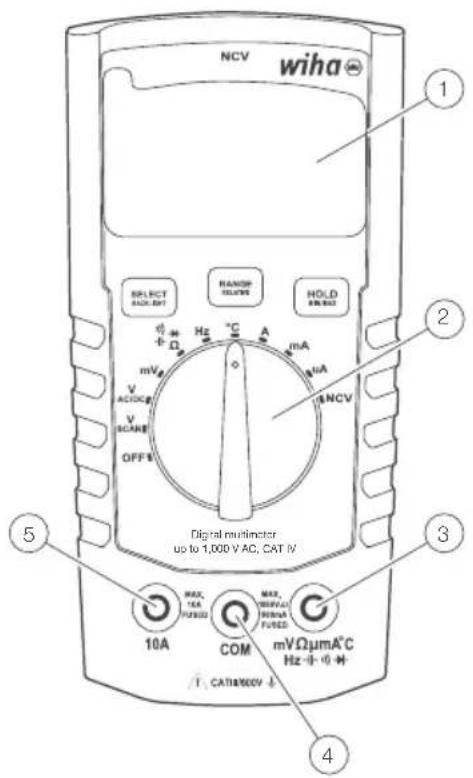

Злементы управления и соединения

① ЖК-дисплей с подсветкой
② Поворотный переключатель для функций измерения
③ Входные разъемы для диапазонов измерения
④ Заземление для всех диапазонов измерения
⑤ Входной разъем для диапазона измерения тока 10 А

NCV wiha SELECT BACK, OUT RANOR SHEAVES HOLD INJAL mV ACLOCK V SCANER OFF °C A mA mA MCV Digital multimeter up to 1,000 V AC, CAT IV MAX. 10A COM MAX. mVΩμmA°C Hz-1.0 M T CAT#500V J 4

Ключи

Каждая кнопка (SELECT&BACKLIGHT, RANGE&RELATIVE; HOLD&MIN/MAX/AVG) имеет 2 функции.

Короткое нажатие (менее 1 с) выбирает функции короткого нажатия (ВЫБОР, ДИАПАЗОН или УДЕРЖАНИЕ). Это подтверждается одним звуковым сигналом.

Длительное нажатие (дольше 1 с) выбирает функции длительного нажатия (ПОДСВЕТКА, ОТНОСИТЕЛЬНАЯ или МИНИМАЛЬНАЯ/МАКСИМАЛЬНАЯ/СРЕДНЯЯ). При нажатии в качестве подтверждения звучит сначала одиночный, а затем двойной звуковой сигнал.

Выбирать

Используйте кнопку SELECT для переключения между различными функциями измерения, которые занимают одно и то же положение на поворотном переключателе:

• Измерение переменного/постоянного напряжения (в режиме В и мВ)
  • Сопротивление, непрерывность, диод, емкость
  • Температурные шкалы: °C или °F
• Измерение переменного/постоянного тока (в диапазоне 10 А, мА и μА)

Выберите нужный режим измерения

Коротко нажмите (менее 1 с) кнопку SELECT. После звукового сигнала отпустите кнопку.

NCV wiha SELECT HUNT °C Hz °C A mA mV M/A

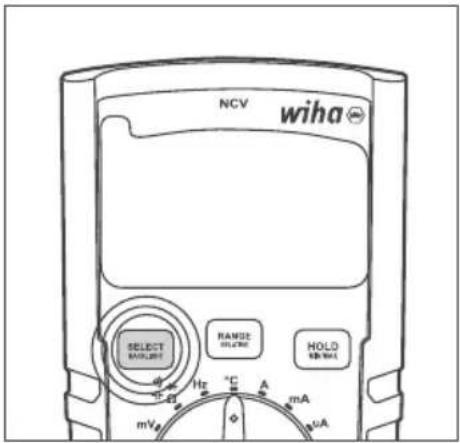

Подсветка

Включить/выключить подсветку

Нажмите и удерживайте кнопку BACKLIGHT (более 1 с), пока не услышите двойной звуковой сигнал.

NCV wiha SELECT IMPLICIT RANGE IN LIME HOLD IN RIME mV Hz °C A mA mA

Область

Используйте кнопку RANGE для переключения между режимами Auto Range и Manual Range и циклически переключайтесь между различными ручными диапазонами, как описано ниже:

• Когда мультиметр находится в автоматическом диапазоне, короткое нажатие (менее 1 с) кнопки RANGE/RELATIVE переключит мультиметр в ручной диапазон.
• Когда мультиметр находится в ручном диапазоне, короткие нажатия (менее 1 с) кнопки RANGE/RELATIVE переключают различные ручные диапазоны.
• В ручном диапазоне длительное нажатие (более 1 с) на кнопку RANGE/RELATIVE переключает мультиметр обратно в автоматический режим.

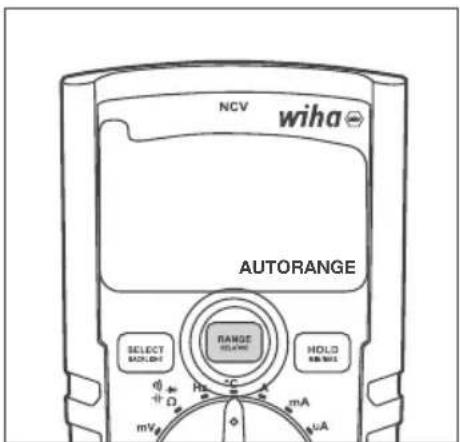

Переключиться на ручной диапазон

В автоматическом режиме коротко нажмите (менее 1 с) кнопку RANGE. После звукового сигнала отпустите кнопку.

NCV wiha AUTORANGE SELECT BOLT RANGE HOLD mA mA mV

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Переключиться на следующую ручную область

Находясь в ручном диапазоне, коротко нажмите (менее 1 с) кнопку RANGE. После звукового сигнала отпустите кнопку.

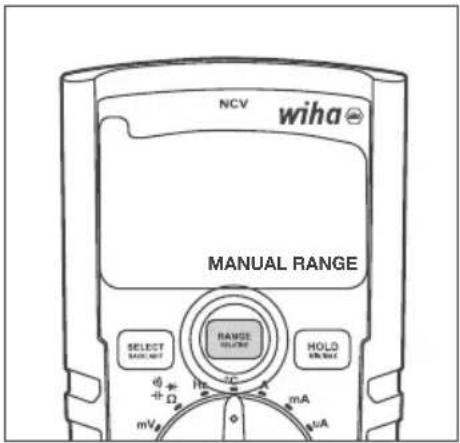

Вернуться к автоматическому диапазону

Находясь в ручном диапазоне, коротко нажмите (менее 1 с) кнопку RANGE. После звукового сигнала отпустите кнопку.

NCV wiha MANUAL RANGE SELECT BACKOUT RANGE CHANGE HOLD RUN OUT mA mA mV

Измерение относительного значения

Используйте кнопку RELATIVE, чтобы включить или отключить функцию относительного значения. Мультиметр ДОЛЖЕН находиться в автоматическом диапазоне перед использованием функции относительных значений, если только он не настроен для измерения мВ, непрерывности, диодов или измерения температуры, которые работают только в ручном диапазоне.

• Когда мультиметр находится в автоматическом режиме, длительное нажатие (более 1 с) на кнопку RANGE/RELATIVE активирует функцию относительного значения (наряду с ручным режимом диапазона).
• В относительном режиме длительное нажатие (более 1 с) кнопки RANGE/RELATIVE приводит к выходу из функции относительного значения и возврату мультиметра в автоматический диапазон.

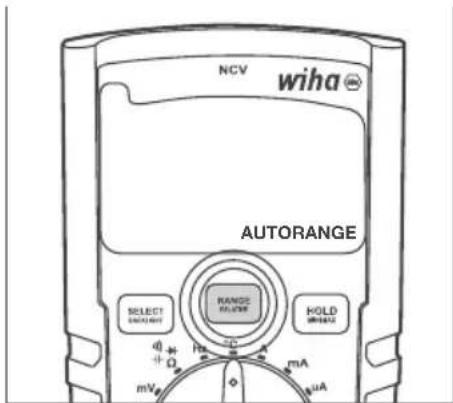

Активировать измерение относительного значения

В автоматическом режиме нажмите и удерживайте (более 1 с) кнопку RELATIVE, пока не услышите двойной звуковой сигнал.

NCV wiha AUTORANGE SELECT RANGE HOLD mA mV + Ω - + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Мультиметр одновременно входит в режим относительного и ручного диапазона.

Когда мультиметр выходит из функции относительного значения, он также возвращается к автоматическому диапазону.

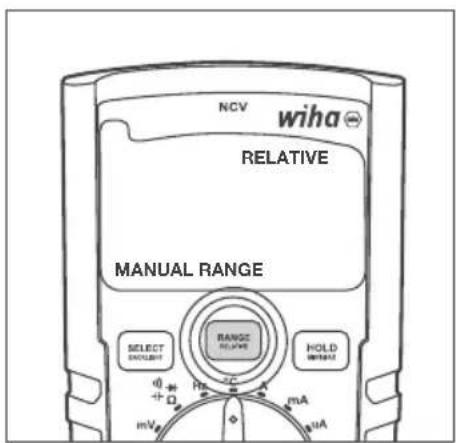

Отключите функцию относительных значений и переключитесь обратно в режим автоматического выбора диапазона.

Нажмите и удерживайте кнопку RANGE (более 1 с), пока не услышите двойной звуковой сигнал.

NCV wiha RELATIVE MANUAL RANGE SELECT ENGLISH RANGE CHANGE HOLD WEIGHT mV mA +Ω - + - mV

Держать

Используйте кнопку HOLD/MIN/MAX для включения/отключения функции удержания.

• Короткое нажатие (менее 1 с) на кнопку HOLD/MIN/MAX активирует функцию удержания.
• Следующее короткое нажатие (менее 1 с) на кнопку HOLD/MIN/MAX деактивирует функцию удержания.

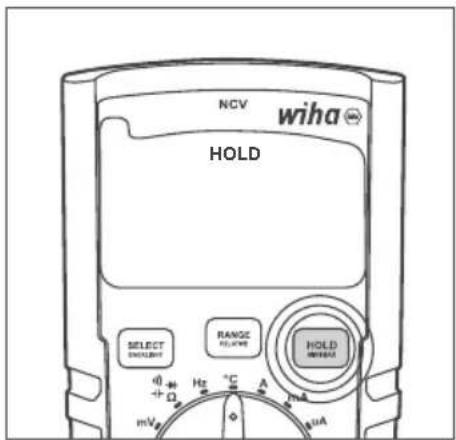

Активировать/деактивировать функцию удержания

Коротко нажмите (менее 1 с) кнопку HOLD/MIN/MAX. После звукового сигнала отпустите кнопку. При активации на ЖК-дисплее появляется HOLD. Если он отключен, он не будет отображаться на ЖК-дисплее.

NCV wiha HOLD SELECT INVOICE RANGE FLOW HOLD INVOICE mV + Ω Hz °C A mA mA

Измерение минимума/максимума/среднего значения (MIN/MAX/AVG)

Используйте кнопку MIN/MAX для активации/деактивации и выбора между минимальным, максимальным и средним измерением.

• Длительное нажатие (более 1 с) кнопки HOLD/MIN/MAX активирует минимальную, максимальную и среднюю функции. ЖК-дисплей показывает измеренное минимальное значение. Всякий раз, когда новое минимальное значение обнаруживается и отображается на ЖК-дисплее, оно также сопровождается коротким звуковым сигналом.
• При следующем кратковременном нажатии кнопки HOLD/MIN/MAX (менее 1 с) отображается измеренное максимальное значение. Всякий раз, когда новое максимальное значение определяется и отображается на ЖК-дисплее, это также сигнализируется коротким звуковым сигналом.
• Следующее короткое нажатие (менее 1 с) на кнопку HOLD/MIN/MAX отображает измеренное среднее значение. Каждое следующее короткое нажатие кнопки HOLD/MIN/MAX циклически переключает измерения MIN, MAX и AVG
• Длительное нажатие (более 1 с) на кнопку HOLD/MIN/MAX, когда на ЖК-дисплее отображается одна из функций MIN, MAX или AVG, отключает минимальную, максимальную и среднюю функции.

Активировать функцию минимума/максимума/среднего значения

Нажмите и удерживайте кнопку MIN/MAX (более 1 с), пока не услышите двойной звуковой сигнал. Первая функция, отображаемая на ЖК-дисплее, — МИН.

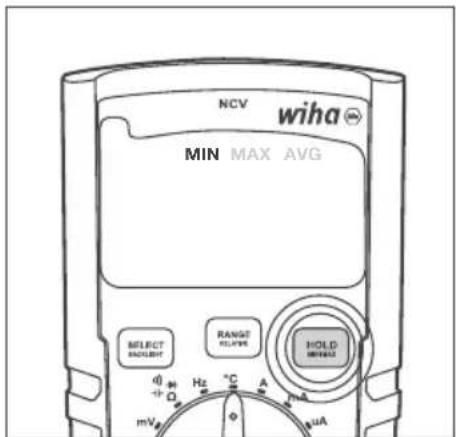

Переключение между функциями MIN, MAX и AVG

Коротко нажмите (менее 1 с) кнопку MIN/MAX. После звукового сигнала отпустите кнопку.

NCV wiha MIN MAX AVG SELECT RANGE HOLD RANSLIGHT M + Q Hz °C A mA mV μA

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Отключить функцию минимума/максимума/среднего значения

Нажмите и удерживайте кнопку MIN/MAX (более 1 с), пока не услышите двойной звуковой сигнал (1 с) на кнопке MIN/MAX. После звукового сигнала отпустите кнопку.

APO (автоматическое отключение питания)

Когда эта функция включена, функция АРО выключает мультиметр через 15 минут бездействия.

APO можно включать и выключать в любое время, одновременно нажимая кнопки SELECT и RANGE и удерживая их более 1 с. На ЖК-дисплее отображается функция APO, когда она активирована. При отключении индикатор APO отсутствует на ЖК-дисплее.

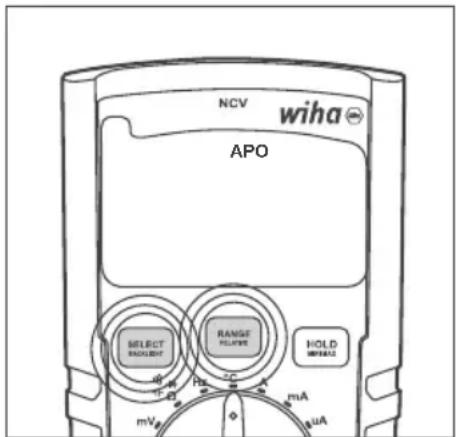

Включить/отключить АПО

Одновременно нажмите и удерживайте кнопки SELECT и RANGE, пока не услышите двойной звуковой сигнал. При активации на ЖК-дисплее появится АРО. При отключении АРО исчезает с ЖК-дисплея.

NCV wiha APO SELECT INJECT RANGE RANGE HOLD MIFHA3 mA mA mV

Функции измерения

Выберите нужную функцию измерения, повернув поворотный переключатель в нужное положение. Выключите мультиметр, повернув поворотный переключатель в положение OFF. Положения переключателя следующие:

• OFF: Мультиметр выключен.
- СКАНИРОВАНИЕ: Автоматическое обнаружение и измерение переменного/постоянного тока. В режиме V SCAN мультиметр автоматически определяет, присутствует ли переменное или постоянное напряжение на измерительных щупах, и выполняет правильный тип измерения напряжения. Правильное определение переменного/постоянного тока применяется к напряжениям выше 0,3 В. Мультиметр определяет, присутствует ли напряжение переменного или постоянного тока.
- V AC/DC: Ручной выбор типа измерения напряжения. Кнопку SELECT можно использовать для переключения между режимами измерения переменного и постоянного тока.
• мВ: режим измерения мВ.
- Ω ➕ ➕ ➕: Измерения сопротивления, непрерывности, диодов и емкости. Эти функции измерения можно выбрать с помощью кнопки SELECT.
• Гц: измерение частоты.
- °C: Измерение температуры по шкале °C или °F. Используйте кнопку SELECT для переключения между шкалами измерения °C и °F.
• А: Измерение тока в диапазоне 10А.
- мА: Измерение тока в диапазоне мА.
- μA: Текущее измерение в диапазоне μA.
- NCV: Бесконтактный режим измерения напряжения измеряет силу электрического поля. Направьте верхнюю часть мультиметра с маркировкой NCV на источник электрического поля (шнур питания, розетку или выключатель света). Чем сильнее электрическое поле, которое обнаруживает мультиметр, тем больше горизонтальных линий

появляется на ЖК-дисплее и тем быстрее раздается звуковой сигнал. Если мультиметр не обнаружит электрическое поле, на ЖК-дисплее отобразится «EF».

Проведение измерений

Подготовка

Общие сведения о проведении измерений:

Измерения в опасной близости от электрических систем должны выполняться только под руководством ответственного электрика, а не в одиночку.

Измерительные линии и испытательные щупы разрешается держать только за предусмотренные для этого захватные поверхности. При любых обстоятельствах следует избегать прикосновения к тестовым наконечникам. Перед переключением на другой диапазон измерения или на новый вид измерения соединения должны быть отключены от объекта контроля.

Измерения должны проводиться в соответствии с действующими стандартами.

Измерение напряжения

Во избежание поражения электрическим током при работе с напряжением выше 120 В (60 В) постоянного тока или 50 В (25 В) эфф переменного тока необходимо соблюдать действующие правила техники безопасности и VDE в отношении чрезмерного контактного напряжения. Значения в скобках относятся к ограниченным областям (таким как медицина, сельское хозяйство).

Измерение переменного напряжения переменного тока

• Выберите функцию измерения VAC или VSCAN с помощью поворотного переключателя.
• Подсоедините черный щуп к разъему СОМ, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение напряжения постоянного тока

• Выберите функцию измерения VDC или VSCAN с помощью поворотного переключателя.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение переменного напряжения переменного тока, мВ

• Выберите функцию измерения мВ с помощью поворотного переключателя.
• Мультиметр автоматически переключается в режим мВ переменного тока.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение напряжения постоянного тока, мВ постоянного тока

• Выберите функцию измерения мВ с помощью поворотного переключателя.
• Нажмите кнопку SELECT один раз, чтобы выбрать режим измерения mV-DC.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

NCV (бесконтактное измерение напряжения)

• Выберите функцию NCV с помощью поворотного переключателя.
• Направьте верхнюю часть мультиметра 45215 с маркировкой NCV на источник электрического поля (шнур питания, розетку или выключатель света).
• Прочитайте результат измерения, отображаемый на дисплее (чем сильнее электрическое поле, обнаруженное мультиметром, тем больше горизонтальных линий появится на ЖК-дисплее и будет слышен более быстрый звуковой сигнал. Если мультиметр не обнаруживает электрическое поле, «EF» появится) на ЖК-дисплее).

Измерение частоты

• Выберите функцию измерения Гц с помощью поворотного переключателя.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение сопротивления

Перед каждым измерением сопротивления необходимо убедиться, что измеряемое сопротивление обесточено. Несоблюдение может привести к серьезным травмам пользователя или повреждению устройства. Кроме того, внешние напряжения искажают результат измерения.

• Выберите функцию измерения Ω ➡ ➡ с помощью поворотного переключателя.
• При необходимости используйте кнопку SELECT для настройки измерения. Нажмите кнопку SELECT для переключения между измерениями сопротивления, непрерывности, измерения диодов и емкости.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Испытание на непрерывность

Перед каждой проверкой непрерывности необходимо убедиться, что проверяемый резистор обесточен. Несоблюдение может привести к серьезным травмам пользователя или повреждению устройства. Кроме того, внешние напряжения искажают результат измерения.

• Выберите функцию измерения Ω →→ с помощью поворотного переключателя.
• При необходимости используйте кнопку SELECT для настройки измерения. Нажмите кнопку SELECT для переключения между измерениями сопротивления, непрерывности, измерения диодов и емкости.
• Подсоедините черный щуп к разъему СОМ, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Если сопротивление < 30 Ом, раздается звуковой сигнал.

Проверка диодов

Перед каждой проверкой диода необходимо убедиться, что проверяемый диод обесточен. Несоблюдение может привести к серьезным травмам пользователя или повреждению устройства. Кроме того, внешние напряжения искажают результат измерения.

Резисторы и полупроводниковые дорожки, включенные параллельно диоду, искажают результат измерения.

- Выберите функцию измерения Ω ➡ ➢ с помощью поворотного переключателя.

• При необходимости используйте кнопку SELECT для настройки измерения. Нажмите кнопку SELECT для переключения между измерениями сопротивления, непрерывности, измерения диодов и емкости.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Вместимость

Перед каждым испытанием емкости необходимо убедиться, что емкость, подлежащая испытанию, обесточена. Несоблюдение может привести к серьезным травмам пользователя или повреждению устройства. Кроме того, внешние напряжения искажают результат измерения.

Резисторы и полупроводниковые дорожки, параллельные емкости, искажают результат измерения.

• Выберите функцию измерения Ω ➡ с помощью поворотного переключателя.
• При необходимости используйте кнопку SELECT для настройки измерения. Нажмите кнопку SELECT для переключения между измерениями сопротивления, непрерывности, измерения диодов и емкости..
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение температуры

Перед каждым измерением температуры необходимо убедиться, что измеряемая поверхность обесточена. Несоблюдение может привести к серьезным травмам пользователя или повреждению устройства.

Во избежание ожогов к испытуемому объекту можно прикасаться только измерительным щупом.

• Выберите функцию измерения °C с помощью поворотного переключателя.
• Подключите отрицательный полюс к разъему COM, а положительный полюс к разъему mV Ω μmA °C Hz.
• Подключите датчик температуры к тестируемому объекту.
• Считайте результат измерения с дисплея.

Текущее измерение

Для подключения измерительного прибора измерительная цепь должна быть обесточена.

Измерительный прибор можно использовать только в цепях с предохранителями на 16 А до номинального напряжения 1000 В. Необходимо соблюдать номинальное сечение соединительного кабеля и обеспечивать надежное соединение.

После того, как перегорели предохранители измерительного прибора, сначала устраните причину предохранителей перед заменой предохранителя.

Измерение тока μА переменного тока

• Выберите диапазон измерения μА с помощью поворотного переключателя.
• Мультиметр автоматически переключается в режим μА АС.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение тока μА постоянного тока

• Выберите диапазон измерения μА с помощью поворотного переключателя.
• Нажмите кнопку «Выбрать», чтобы активировать режим постоянного тока.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение тока мА переменного тока

• Выберите диапазон измерения мА с помощью поворотного переключателя.
• Мультиметр автоматически переключается в режим мА переменного тока.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение тока мА постоянного тока

• Выберите диапазон измерения мА с помощью поворотного переключателя.
• Нажмите кнопку «Выбрать», чтобы активировать режим постоянного тока.
• Подсоедините черный щуп к разъему COM, а красный щуп к разъему mV Ω μmA °C Hz.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение тока А переменного тока

• Выберите диапазон измерения А с помощью поворотного переключателя.
• Подсоедините черный щуп к разъему СОМ, а красный щуп к разъему 10А.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Измерение тока А постоянного тока

• Выберите диапазон измерения А с помощью поворотного переключателя.
• Нажмите кнопку «Выбрать», чтобы активировать режим постоянного тока.
• Подсоедините черный щуп к разъему СОМ, а красный щуп к разъему 10А.
• Подсоедините измерительные линии к тестируемому объекту.
• Считайте результат измерения с дисплея.

Обслуживание

Если устройство используется в соответствии с инструкцией по эксплуатации, специального обслуживания не требуется. Если при ежедневном использовании возникают проблемы с работой, к вашим услугам наша консультационная служба (тел.: [phone]).

Уборка

Если устройство загрязнилось в результате ежедневного использования, его можно очистить влажной тканью и мягким бытовым чистящим средством.

Перед началом очистки убедитесь, что прибор выключен, отсоединен от внешнего источника питания и от других подключенных устройств (например, тест-объекта, устройств управления и т. д.). Никогда не используйте агрессивные чистящие средства или растворители. После очистки устройство нельзя использовать, пока оно полностью не высохнет.

Интервал калибровки

Прибор должен регулярно калиброваться в нашем сервисном отделе для обеспечения заданной точности результатов измерений. Мы рекомендуем интервал калибровки два года.

Замена батареи

Перед заменой батареи прибор необходимо отсоединить от подключенных измерительных кабелей. Разрешается использовать только батареи, указанные в технических характеристиках!

• Выключите устройство. Удалите тестовые провода.
• Отвинтите винты крышки аккумуляторного отсека на задней панели устройства. Поднимите крышку батарейного отсека.
• Удалите разряженные батареи.
  • Вставьте новые батареи 1,5 В IEC LR03.
• Установите на место крышку аккумуляторного отсека и снова затяните винты.

В этот момент, пожалуйста, подумайте также о нашей окружающей среде. Не выбрасывайте использованные батарейки или аккумуляторы с обычными бытовыми отходами, а сдавайте батарейки на специальные свалки или специальные мусоросборники. Батарейки обычно также можно сдать там, где продаются новые.

Необходимо соблюдать применимые положения, касающиеся возврата, переработки и утилизации использованных батарей и аккумуляторов.

Если устройство не используется в течение длительного периода времени, батареи следует извлечь. Если устройство загрязнено вытекшими аккумуляторными элементами, устройство необходимо отправить на завод для очистки и проверки.

Замена предохранителя

Перед заменой предохранителя убедитесь, что мультиметр отключен от внешнего источника питания и других подключенных приборов (таких как тестируемое устройство и т. д.).

Используйте только предохранители со значениями напряжения и тока, указанными в разделе «Технические данные». Использование самодельных предохранителей, в частности короткое замыкание держателей предохранителей, не допускается и может привести к выходу устройства из строя и серьезным травмам пользователя.

• Выключите устройство. Отсоедините тестовые провода.
• Ослабьте винты на задней панели устройства.
• Поднимите крышку корпуса.
• Удалите неисправный предохранитель.
  • Вставьте новый предохранитель.
• Установите крышку корпуса обратно и снова затяните винты.

Предохранитель (A): F 600 мА / 1000 В керамический 6,3 x 32 мм Предохранитель (A): F 10 А / 1000 В керамический 6,3 x 32 мм

Технические характеристики

Отображать 3¾ цифры, ЖК-дисплей

объемО 6000 цифр

Индикатор полярности автоматически

Индикатор состояния

Появляется символ батареи (< 2,4 В)

батареи

Категория измерения КАТ. IV/600 В; КАТ III/1000 В

Степень загрязнения 2

Источник питания Батарейки, 2 x 1,5 В IEC LR03, AAA

Габаритные размеры ок. 150 x 80 x 45 мм вкл. кобура

Масса около 330 г

Условия окружающей

среды

Рабочая температура 0...50 °C (относительная влажность 0...80 %)

Температура хранения -10...60 °C (0...80 % относительной влажности)

(без батарей)

Высота над уровнем моря до 2000 м

Защита от перегрузки

Предохранитель (А) F 600 мА / 1000 В Керамика 6,3 x 32 мм

Предохранитель (А) F 10 А / 1000 В Керамика 6,3 x 32 мм

Технические характеристики относятся к 23 °C ± 5 °C при < 80 % отн. влажность

Температурный коэффициент 0,15 х указанная точность на 1 °C (< 18 °C и > 28

°C)

	Диапазон измерения	Разрешение	Точность
Напряжение постоянного тока	600 мВ 0,1 мВ		± (1% от изм. знач. + 3D)
	6000 В 1 мВ
	60,00 В 10 мВ
	600,0 В 100 мВ
	600В 1 В
	1000В 1 В
Напряжение переменного тока	600 мВ 0,1 мВ		± (1% от изм. знач. + 5D)
	6000 В 1 мВ
	60,00 В 10 мВ
	600,0 В 100 мВ
	600В 1 В
	1000В 1 В
Постоянный ток	600,0 μA 0,1 μA		± (1,5% от изм. знач. + 5D)
	6000 μA 1 μA
	60,00 мА 10 μA
	600,0 мА 100 μA
	6000А 1 мА
	10,00 А 10 мА
Переменный ток	600,0 μA 0,1 μA		± (1,8% от изм. знач. + 5D)
	6000 μA 1 μA
	60,00 мА 10 μA
	600,0 мА 100 μA
	6000А 1 мА
	10,00 А 1О мА
Сопротивление	60,00 Ом 0,01 Ом		± (10% от изм. знач. + 5D)
	600,0 Ом 0,1 Ом		± (1,5% от изм. знач. + 3D)
	6000 кОм 1 Ом
	60,00 кОм	10 Ом
	600,0 кОм 100 Ом
	6000 МОм	1 кОм
	60,00 МОм	10 кОм
	200,0 МОм	100 кОм
Проверка акустической непрерывности	< 30 Ом
Проверка диодов да, до 2В

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

	Диапазон измерения	Разрешение	Точность
Вместимость	6000 нФ 0,001	нФ	± (10% от изм. знач. + 25D)
	60,00 нФ 0,01	нФ	± (2% от изм. знач. + 10D)
	600,0 нФ 0,1	нФ	± (1,5% от изм. знач. + 5D)
	6000 μF 1	нФ	± (1,5% от изм. знач. + 5D)
	60.00 μF 10	нФ	± (1,5% от изм. знач. + 5D)
	600.0 μF 100	нФ	± (2% от изм. знач. + 10D)
	6000 мФ 1 μF		± (10% от изм. знач. + 25D)
	60,00 мФ 10 μF		± (10% от изм. знач. + 25D)
Частота	600,0 Гц 0,1 Hz		± 0,1% + 1D
	6000 кГц 1 Гц
	60,00 кГц 10 Гц
	600,0 кГц 100 Гц
	6000 мГц 1 кГц
	60,00 мГц 10 кГц
Измерение температуры -200...1350 °C			± (10% от изм. знач. + 1D)
УДЕРЖАНИЕ данных Да
Измерение относительного значения	Да
Мин./макс. измерение Да
Автоматический/ручной выбор диапазона	Да
Индикатор низкого заряда батареи	Да
Функция NCV(бесконтактное обнаружение электрического поля (AC))	Да
TrueRMS	Да
Подсветка	Да
Отображать	6000 цифр, линейный дисплей
Степень защиты	IP40
Батарея	AAA 2x 1,5 В; R03
Предохранитель	Керамические предохранители; F 600 мА/1000 В и F 10 А/1000 В
Безопасность	EN 61010-1, EN 61010-02-033,EN 61010-031, EN 61326
Категория измерения CAT	IV/600 V; CAT III/1.000 V
Степень загрязнения	2
Рабочая температура 0...50 °C
Температура хранения	-10...60 °C

Примечание. Наименьшие диапазоны даются от 5% диапазона.

Примечание. Диапазоны переменного напряжения и переменного тока указаны до 400 Гц.

Точность ухудшается с увеличением частоты (выше 400 Гц).

Обслуживание и гарантия

Если устройство больше не работает, у вас есть вопросы или вам нужна информация, обратитесь в авторизованный сервисный центр инструментов Wiha:

Обслуживание клиентов

Wiha Werkzeuge GmbH

Телефон: [phone]

Obertalstraße 3 – 7

Факс: [phone]

78136 Schonach

Электронная почта: [e-mail]

ГЕРМАНИЯ

Сайт: www.wiha.com.

В случае материального ущерба или телесных повреждений, вызванных несоблюдением этих инструкций, гарантия аннулируется. Производитель не несет ответственности за косвенный ущерб!

Tartalomjegyzék
