| Termék típusa | Asztali körfűrész |
| Márka | PowerPlus |
| Modell | POWX07588 |
| Névleges teljesítmény | 800 W (S6 15%) / 500 W (S1) |
| Tápellátás feszültsége | 230-240 V, 50 Hz |
| Üresjárati fordulatszám | 2950 min⁻¹ |
| Lámpa átmérő | 200 mm |
| Lámpa furat | 16 mm |
| Lámpa vastagság | 2,4 mm |
| Fogak száma | 24 |
| Max. vágási mélység 90°-nál | 43 mm |
| Max. vágási mélység 45°-nál | 27 mm |
| Asztal méretei | 505 x 373 mm |
| Súly | 11 kg |
| Hangnyomásszint | 87 dB(A) |
| Hangteljesítményszint | 100 dB(A) |
| Védelmi osztály | II (kettős szigetelés) |
| Por elszívás kimenet | ∅ 30 mm |
| Garancia | 36 hónap |
| Csomagolás tartalma | Asztali körfűrész, lámpavédő, párhuzamos ütköző, gérvágó vezető, tolófa, felszerelt lámpa |
| Fő funkciók | Hosszanti vágás, keresztvágás, gérvágás (0°-tól 45°-ig), állítható párhuzamos ütköző, forgatható gérvágó vezető |
| Karbantartás | Nedves ruhával tisztítsa; ne használjon oldószereket; tartsa tisztán a szellőzőnyílásokat |
| Biztonság | Lámpavédő, hasítóék, tolófa, kétgombos be-/kikapcsoló, vészleállító |
| Felhasználható anyagok | Tömör fa, rétegelt fa, forgácslap, rétegelt lemez; ne használja fémhez vagy kőhöz |
Gyakran ismételt kérdések - POWX07588 PowerPlus
Felhasználói kérdések a következőről POWX07588 PowerPlus
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét POWX07588 - PowerPlus és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. POWX07588 márka PowerPlus.
HASZNÁLATI ÚTMUTATÓ POWX07588 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság....5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz 6
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK 6
7 BIZTONSÁGI FELSZERELÉS......7
7.1 Biztonsági ék....7
7.2 Fúrészlap védő....7
7.3 Tolópálca....7
8 KICSOMAGOLÁS ÉS ÖSSZESZERELÉS......8
8.1 A hasító kés beállítása (3-4. ábra)....8
8.2 A fűrészlap felszerelése / cseréje (5-6. ábra)....8
8.3 Por elszívás (7. ábra) 9
9 HASZNÁLAT 9
9.1 Az eszközt elindítás előtt ellenőrizze!....9
9.2 Be/ki kapcsoló....9
9.3 Munkadarab vezetők....9
9.3.1 Gérvágó szög ütköző (10. ábra)....9
9.3.2 Párhuzamos ütköző (8-9. ábra)....10
9.4 A fűrészlap dőlésének beállítása (7. ábra)....10
9.5 Fürészelés 11
9.5.1 Hosszirányú lefűrészelés....11
9.5.2 Keresztirányú fűrészelés....11
10 TISZTÍTÁS ÉS KARBANTARTÁS....11
10.1 Az eszköz tisztítása....11
POWERPLUS® HIGH QUALITY TOOLS
POWX07588 HU
10.2 A szerszám karbantartása....12
11 TÁROLÁS, SZÁLLÍTÁS....12
11.1 Tárolás....12
12 MÜSZAKI ADATOK 12
13 ZAJ 12
14 JÓTÁLLÁS....13
15 KÖRNYEZETVÉDELEM 13
16 MEGFELELŐSÉGI NYILATKOZAT 14

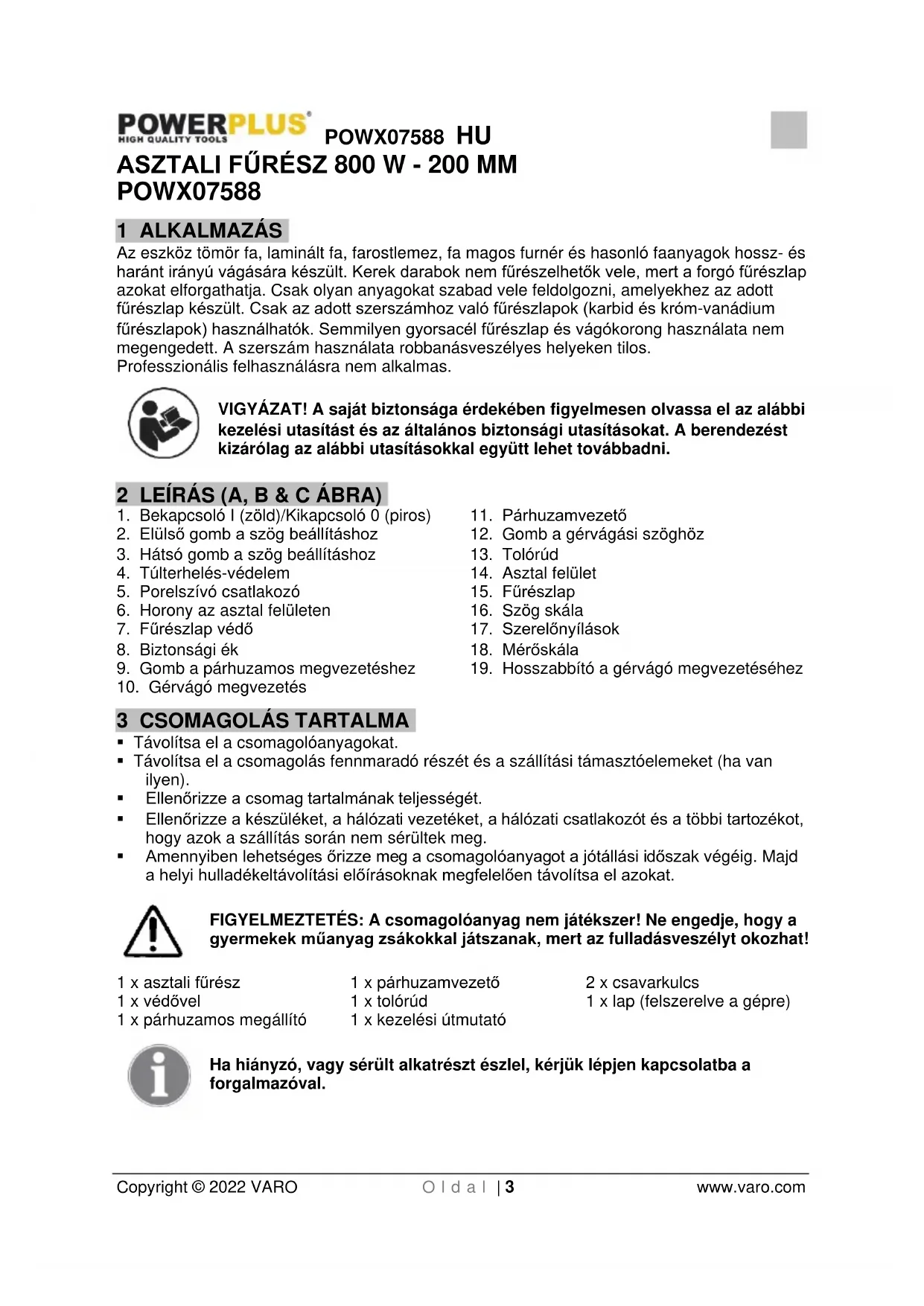

ASZTALI FÜRÉSZ 800 W - 200 MM POWX07588
1 ALKALMAZÁS
Az eszköz tömör fa, laminált fa, farostlemez, fa magos furnér és hasonló faanyagok hossz- és haránt irányú vágására készült. Kerek darabok nem fűrészelhetők vele, mert a forgó fűrészlap azokat elforgathatja. Csak olyan anyagokat szabad vele feldolgozni, amelyekhez az adott fűrészlap készült. Csak az adott szerszámhoz való fűrészlapok (karbid és króm-vanádium fűrészlapok) használhatók. Semmilyen gyorsacél fűrészlap és vágókorong használata nem megengedett. A szerszám használata robbanásveszélyes helyeken tilos. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A, B & C ÁBRA)
- Bekapcsoló I (zöld)/Kikapcsoló 0 (piros)
- Elülső gomb a szög beállításhoz
- Hátsó gomb a szög beállításhoz
- Túlterhelés-védelem
- Porelszívó csatlakozó
- Horony az asztal felületen
- Fürészlap védő
- Biztonsági ék
- Gomb a párhuzamos megvezetéshez
-
Gérvágó megvezetés
-
Párhuzamvezető
- Gomb a gérvágási szöghöz
- Tolórúd
- Asztal felület
- Fürészlap
- Szög skála
- Szerelőnyílások
- Mérőskála
- Hosszabbító a gérvágó megvezetéséhez
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg. - Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1 x asztali fűrész
1 x védővel
1 x párhuzamos megállító
1 x párhuzamvezető
1 x tolórúd
1 x kezelési útmutató
2 x csavarkulcs
1 x lap (felszerelve a gépre)
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
4 JELZÉSEK
A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:
 | Személyi sérülés vagy szerszámkárosodás veszélyét jelöli. |  | Használat előtt olvassa el az kézikönyv! | |
 | Megfelel a vonatkozó európai irányelvek alapvető biztonsági előírásainak. |  | Viseljen fülvédőt! | |
 | Viseljen szemvédőt! |  | Tartsa a kezét távol a fürészlapoktól, a szerszám elindításakor és használatakor ne érintse meg a pengét! | |
 | Poros körülmények esetén viseljen védőmaszkot! |  | II. osztályú gép – Dupla szigetelés – Nincs szükség földelt dugó alkalmazására. | |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtöl. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áramvédőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszke, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módiától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata.
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használiák.
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
- Ha kemény fém (szénacél véggel ellátott) fogazatú fürészlapokat használ, akkor ajánlatos negatív, vagy kismértékben pozitív vágási szöggel rendelkező fürészlapokat használni. Ne használjon mélyen barázdált fogakkal ellátott fürészlapokat. Ezek beleakadhatnak a védőburkolatba.
- Figyelem: A munka megkezdése előtt gondosan szerelje össze az összes alkatrészt. Kövesse az előírt folyamatot.
- A művelet végrehajtása előtt mindig rögzítse, vagy pedig mindig nyomja erősen a munkadarabot a fűrész megvezetőhöz. Bármilyen rendelkezésre álló befogószerkezet használata előnyösebb, mint a keze.
- Fontos: Ha a művelet végrehajtásához kézzel fogja meg a munkadarabot, akkor legalább 100 mm távolságot tartson a fűrészlaphoz képest.
- A munkadarabot mindig szorítsa a munkapadhoz.
- A fűrészlapot mindig tartsa élesen, és rendszeresen ellenőrizze, hogy az rendellenes rezgések nélkül szabadon tud-e forogni. Ha szükséges, akkor cserélje ki a fűrészlapot.
- A müvelet elkezdése előtt hagyja, hogy a gép szabadon forogjon, amíg az el nem éri a maximális fordulatszámot.
- A gép hosszabb élettartama érdekében tartsa karban a pados fűrészgép, és a villamos motor hátulján, és alján lévő légbemeneteket. El kell távolítani a por lerakódásokat.
- A müvelet megkezdése előtt minden esetben zárja le a különféle szögű beállításokat.
Csak megfelelő, azaz legalább 6000 fordulat per perc fordulatszámmal dolgozó fűrészlapot vásároljon.
Csak megfelelő fűrészlapot használjon. A túl kicsi, vagy a túl nagy fűrészlap különösen veszélyes.
- Rendszeresen ellenőrizze a fűrészlapot, hogy nincsenek-e rajta hibák. Ha szükséges, akkor cserélje ki a fűrészlapot.
- Kenje meg zsírral a fűrészlapot, valamint tisztítsa meg a karimákat még az új lap beszerelése előtt.
- Ezt követően szerelje be a lapot a megfelelő irányba, és a központi csavar segítségével húzza meg erősen a karimákat.
Csak eredeti karimákat használjon. Az összes többi típus nem megfelelő.
- Soha ne végezzen úgy munkát, hogy a fűrészlapon ne lenne rajta a védőburkolat.
- A védőburkolat mozgó részének is összeszerelt állapotban kell maradnia.
- Soha ne kísérelje meg megkenni a fűrészlapot akkor amikor az forog.
A fürészlapoktól mindig tartsa távol a kezeit.
- Soha ne vegye fel úgy a munkadarabot, hogy azt kézzel megfogja a fűrészlap mentén vagy mögött.
- A gép bekapcsolása előtt győződjön meg róla, hogy a munkadarab soha nem fog érintkezni a fűrészllappal.
- Soha ne dolgozzon fel fémeket, vagy köveket ezzel a géppel.
- A hosszú munkadarabok megtámasztásához használjon segédeszközöket.
- Soha ne használja a gépet olyan veszélyes környezetben, ahol gyúlékony gázok vagy folyadékok vannak.
- Soha ne hagyja a gépet felügyelet nélkül anélkül, hogy azt le nem választotta volna a hálózati tápellátásról.
- Ha rendellenes zajokat hall, akkor próbálja meg kideríteni, hogy azok honnan jönnek, vagy pedig vigye el a gépet egy megfelelő szerelőhöz vagy javító céghez.
- Ha egy alkatrész tönkre ment vagy megsérült, akkor azonnal cserélje ki vagy javítsa meg.
- Soha ne álljon a fűrészlap vonalába, hanem a pad bal, vagy jobb oldalára álljon.
- Ehhez hasonló módon a kezeit is a fűrészlap vonala mellet kell elhelyezni.
- A kezei helyett mindig a toló rudat használja, a fa fűrészen való keresztül tolásához.
- A fát mindig helyezze a fűrészpad tetejére, majd tolja hátrafelé.
- Gérvágáshoz csak beállítható vezetőelemet kell használni, és a védőrészt el kell távolítani.
- Soha ne használja a védőrészt a fa gerendák hosszméréséhez.
- Ha a fűrészlap le van zárva: a hiba elhárítása előtt először kapcsolja ki a gépet.
- Azért, hogy elkerülje azt, hogy a munkadarabok az Ön irányába visszaüssenek, kerülje el az alábbi lépéseket:
i. Mindig használjon éles fűrészlapokat.
ii. Ne fűrészeljen le túl kicsi munkadarabokat.
iii. Soha nem oldja ki a munkadarabot, még mielőtt azt teljesen keresztül nem tolta volna a fűrészen.
iv. A megvezetetőt mindig a fűrészpengével párhuzamosan állítsa be.
v. Soha ne távolítsa el a fűrész védőt.
- A fürészelés folytatása előtt bizonyosodjon meg róla, hogy stabilan áll, és hogy a keze a szükséges helyzetben van.
- A gép tisztításához soha ne használjon hígítót. A tisztításhoz csak nedves ruhát használjon.
- Ne használjon sérült, vagy eldeformálódott fűrészlapokat.
- Cserélje ki az asztal betét részét ha az el van kopva.
Csak a gyártó által meghatározott fűrészlapokat használja, amelyeket fával, vagy ehhez hasonló anyagokkal való munkavégzésre szántak az EN847-1 szerint.
- Tartsa szem előtt, hogy a fűrészlapot a vágandó anyagnak megfelelően kell kiválasztani.
- A fürészelés során az asztali fürészeket csatlakoztassa egy porgyűjtő készülékhez
- Használja, és állítsa be megfelelően a hasító kést
- Használja, és állítsa be megfelelően a felső fűrészlap védőt.
- A hornyolás elvégzésekor legyen óvatos.
7 BIZTONSÁGI FELSZERELÉS
7.1 Biztonsági ék
A biztonsági ék (8) gátolja meg, hogy a kiemelkedő fogak elkapják a munkadarabot, és a használó felé vessék azt. A biztonsági éknek a használat közben a helyén kell maradnia.
7.2 Fürészlap védő
A fűrészlap védő (7) védi a használót a fűrészlap véletlen megérintésétől és a kirepülő forgácstól. A fűrészlap védőnek a használat közben mindig a helyén kell maradnia.
7.3 Tolópálca
A tolópálca (13) a kezünk meghosszabbításaként szolgál, védve a használót a fűrészlap megérintésétől. Amikor a vezetőelem és a fűrészlap között 120 mm-nél kisebb a rés, használni kell a tolópálcát.
8 KICSOMAGOLÁS ÉS ÖSSZESZERELÉS
A szerszám kicsomagolásakor ellenőrizze, hogy minden darab megvan-e!
Megjegyzés: Ha bármelyik alkatrész hiányzik vagy sérült, akkor forduljon a termék forgalmazójához.
Mielőtt a gépen bármilyen munkát végezne, húzza ki a hálózati csatlakozót a tápellátásból
- Fürész lap védő felszerelése/eltávolítása (1-2. ábra)
- Lazítsa ki a gombot (33) amennyire csak lehetséges, úgy hogy a gomb (33) hozzáérjen az anyához (34), ahogy az a B ábrán is látható. Figyelem: ne végezzen állítást az anyán (34).
- Amennyire csak lehetséges tolja keresztül az edző csavart (35) a fűrész lap védőn (7), így az edző csavar négyzetes profilja (35) ki fog lógni a fűrész lap vezetőből (7).
- Szerelje be a fűrész lap védőt (7) az edző csavarral (35) együtt a hasító kés (8) L alakú mélyedésébe (18): először előre, majd pedig lefelé mozgassa, ahogy az a C.ábrán is látható.
- Ezt követően tolja vissza ismét az edző csavart (35) annak négyszögletes profiljánál fogva a fűrészlap védő (7) mélyedésébe.
- Amennyire csak lehetséges húzza meg a gombot (33). Figyelem: a felső fűrészlap védőnek szabadon kell tudnia mozogni. A szétszerelést fordított sorrendbe végezze.
8.1 A hasító kés beállítása (3-4. ábra)
■ Távolítsa el a fűrészlap védőt (7)
- Lazítsa ki a csavarokat (19) és távolítsa el a hasító kést (8). A fűrészlap (15) és a hasító kés (8) közötti távolságnak 3-8 mm-nek kell lennie, ahogy az az F.ábrán is látható.
- Győződjön meg róla, hogy a hasító kés egyenes, és a fűrészlap (15) mögött középen van elhelyezve.
8.2 A fűrészlap felszerelése / cseréje (5-6. ábra)
A fűrészlap felszerelésekor viseljen védőkesztyűt. A fűrészlap megérintésekor sérülésveszély áll fenn.
Csak olyan fűrészlapot használjon, amely megfelel a használati útmutatóban megadott jellegzetes adatoknak. Csak olyan fűrészlapokat használjon, amelyek sebessége megegyezik, vagy pedig meghaladja a gépen megadott sebességet.
Semmilyen esetben se használjon csiszoló tárcsát vágószerszámként.
- Távolítsa el a fűrészlap fedelét (31) úgy hogy kilazítja a kereszthornyos süllyesztett fejű csavarokat (32).
- Lazítsa ki az anyát, úgy hogy a nagy csavarkulcsot (29) csatlakoztatja az anyához, valamint a kis csavarkulccsal (30) pedig a motor tengelyét ellensúlyozza. Figyelem: forgassa el az anyát a fűrészlap forgatási irányába.
- Távolítsa el a külső karimát, és vegye ki a fűrészlapot (15).
- Az új fűrészlap behelyezése előtt alaposan tisztítsa meg a fűrészlap karimákat. Cserélje ki, és húzza meg az új fűrészlapot fordított sorrendben.
A fűrészlapon lévő nyílnak, amely a forgás irányát jelzi ugyanabba az irányba kell mutatnia, mint a gépen lévő nyílnak, a fűrész elején lévő fűrész fogaknak pedig lefelé kell mutatniuk.
- Mielött elkezdene újra dolgozni a fűrésszel, ellenőriznie kell a védőberendezések működőképességét.
- Figyelem! Minden egyes fűrészlap csere után ellenőrizze, hogy a fűrészlap védő (7) megfelelően nyit és zár. Ezenkívül ellenőrizze, hogy a fűrészlap (4) szabadon mozog-e a fűrészlap védőben (7).
- Figyelem! Minden egyes fürészlap csere után ellenőrizze, hogy a fürészlap (15) szabadon tud-e mozogni az asztal betét részében (6), ha az függőleges helyzetben van, és ha az 45°-ba meg van döntve.
8.3 Por elszívás (7. ábra)
- A fürész por elszívó rendszerrel van felszerelve.
- Nyomatékosan ajánljuk, hogy ahol csak lehetséges az anyagnak megfelelő por elszívó rendszer kerüljön használatra.
- Rendszeres időközönként ellenőrizze, és tisztítsa meg a szívó csatornákat.
9 HASZNÁLAT
Sérülésveszély! Működési hiba esetén azonnal nyomja meg a be/ki kapcsoló piros 0 gombját, és húzza ki az eszközt a konnektorból!
9.1 Az eszközt elindítás előtt ellenőrizze!
Sérülésveszély! Az eszközt csak akkor szabad működésbe hozni, ha hibátlan. Ha egy része hibás, az veszélyes lehet, és az eszköz újbóli használata esetén ki kell cserélni.
Ellenőrizze, hogy az eszköz biztonságosan használható állapotban van-e:
■ Ellenőrizze, hogy nincsenek-e látható hibák!
Ellenőrizze, hogy az eszköz minden része helyesen van-e rögzítve!
Ellenőrizze, hogy a biztonsági felszerelés megfelelően működik-e!
Ellenőrizze, hogy a fűrészlap útjában nincs-e akadály!
Ellenőrizze, hogy a dőlésszög beállítására szolgáló csavar meg van-e szorítva!
9.2 Be/ki kapcsoló
- Bekapcsolás: A fűrész a be/ki kapcsoló (1) zöld I gombját megnyomva kapcsolható be. A fűrész elindítása előtt várja meg, amíg a fűrészlap teljesen felgyorsul.
Kikapcsolás: A fűrész a be/ki kapcsoló (1) piros 0 gombját megnyomva kapcsolható ki.
9.3 Munkadarab vezetők
9.3.1 Gérvágó szög ütköző (10. ábra)
A fadarabok keresztülvágáshoz a gérvágó megvezetőt (10) kell használni.
- Rögzítse a gérvágó megvezető hosszabbítót (19) a gérvágó megvezetőhöz (10) a gérvágó megvezetőn lévő gombokkal.
- Nyomja a gérvágó megvezetőt (10) az asztal felületen lévő horonyba.
- Lazítsa ki a gérvágási szöghöz tartozó gombot (12).
- Forgassa el a gérvágó megvezető hosszabbítót (19) úgy hogy a nyíl a kívánt szögre mutasson.
- Húzza meg újra a gérvágási szöghöz tartozó gombot (12).
Ellenőrizze a távolságot a gérvágó megvezető hosszabbító (19) és a fűrészlap (15) között.
Figyelem! Ne nyomja túlzottan a gérvágó megvezető hosszabbítót (19) a fűrészlap felé. A gérvágó megvezető hosszabbító, (19) és a fűrészlap (15) között kb. 2 cm távolságnak kell lennie. Ha szükséges, akkor a gérvágóhoz tartozó két gombot lazítsa ki, valamint állítsa be a gérvágó megvezető hosszabbítót (19). Ezt követően húzza meg újra a gérvágóhoz tartozó gombokat.
9.3.2 Párhuzamos ütköző (8-9. ábra)
Ne használja a párhuzamos ütközöt egyidejűleg a gérvágó megvezetővel!
Fa darabok hasításakor a párhuzamos megvezetőt (11) kell használni.
- Szerelje fel a párhuzamos megvezetőt (11) az asztal felületére (14) a szorító lemezzel (26) együtt; Alátétek (27) és gombok (12): A fűrész asztal külső oldala: csavar (12) és alátét (27) beállítása; A fűrész asztal belső oldala: rögzítő lemez (26).
Felhasználói módok
A mellékelt párhuzamos megvezető (11) két különböző magasságú megvezető felülettel rendelkezik, a megvezető két oldalán. Az alacsonyabb oldalt lapos munkadarabokhoz, a magasabb ütközöt pedig magasabb munkadarabokhoz használja.
- Az ütköző magasságának módosításához lazítsa ki a párhuzamos megvezetőn (11) lévő gombokat (12) és távolítsa el azt az asztalról.
Forgassa el a párhuzamos megvezetőt (11) 180 °-al, úgy hogy az elülső vég hátrafelé mutasson. - Húzza meg újra a gombokat (12).
Vágási szélesség
A párhuzamos megvezető (11) az asztal felület mindkét oldalára felrögzíthető (14).
- Lazítsa ki a két gombot (12).
- Az asztal felületen (1) található vonalzó (22) segítségével a párhuzamos megvezető (11) a kívánt méretre állítható.
■ Húzza meg a két gombot (12) a párhuzamos megvezető (11) rögzítéséhez. - A skálán kívül mérje le a fűrészlap, és a párhuzamos megvezető közötti vágási szélességet. Egy új beállítás után végezzen próba vágást a méretek ellenőrzéséhez.
9.4 A fűrészlap dőlésének beállítása (7. ábra)
Sérülésveszély! A beállítási területen lévő testrészeket és tárgyakat a működő fűrészlap elkaphatja! Csak olyankor állítson a fűrészlap dőlésszögén, amikor a fűrészlap teljesen áll!
- Lazítsa meg az elülső gombot a szög beállításhoz (2), valamint a hátsó gombot a másik szög beállításhoz (3).
- Állítsa be a fűrészlap szögét, a két gomb (2, 3) elcsúsztatásával, úgy hogy a jelző (16) a szög skála (4) kívánt szögénél álljon.
- Húzza meg az elülső gombot a szög beállításhoz (2), valamint a hátsó gombot a másik szög beállításhoz (3).
9.5 Fürészelés
Kétféle fürészelési mód létezik:
Hosszirányú fürészelés (9. ábra)
- A munkadarab fürészelése a fa hosszanti irányába.
Keresztirányú vágás, vagy levágás, ehhez használja a gérvágó megvezetőt (10. ábra)
- A munkadarab keresztirányú lefűrészelése.
9.5.1 Hosszirányú lefűrészelés
Rögzítse a védőrészt a megfelelő mérési helyzetbe, valamint távolítsa el a levágás megvezetőt a padról. Enyhén nyomja a fát a padhoz, és hagyja hogy az a vágórészhez illeszkedjen.
Legyen legalább 3 cm távolságra a fűrészlap elejétől, még mielőtt bekapcsolja a motort. A védőrészhez nyomódó fa oldalának teljesen egyenesnek kell lennie. Tartsa a kezét legalább 10 cm távolságba a fűrész megvezétéstől.
- A fürészelés megkezdése előtt kapcsolja be a motort, és várja meg, amíg a fürészlap eléri a maximális sebességet.
- Miközben a fát a padhoz, és a védőrészhez nyomná, óvatosan tolja keresztül a fát a fűrészlapon, anélkül, hogy nagyobb erőt alkalmazna.
- Soha ne húzza hátrafelé a munkadarabot. Ha szükséges, akkor először kapcsolja ki a motort a munkadarab helyzetének módosítása nélkül.
9.5.2 Keresztirányú fűrészelés
- Távolítsa el a védőrészt, és a jobb oldali részen használja a keresztirányú vágáshoz tartozó védőrészt.
- Állítsa be a fűrészlap magasságát (lásd a hosszirányú fűrészelést).
- Nyomja a munkadarabot a keresztirányú védőrészhez, valamint tartson legalább 2,5 cm-es távolságot a fűrészlap elejétől.
- Kapcsolja be a motort, és várja meg, amíg eléri a maximális sebességet.
- Nyomja a munkadarabot a védőrészhez, és a padhoz. Óvatosan tolja keresztül a fát a fűrészlapon. Folyassa a műveletet, amíg a fűrészlap mögé nem ér. Ezt követően állítsa le a motort, és tartsa ezt a helyzetet, amíg a fűrészlap teljesen le nem áll, még a fa kivétele előtt.
- Soha ne húzza visszafelé a fát. Ha szükséges, akkor kapcsolja ki a motort, és tartsa ezt a helyzetet, amíg a fűrészlap teljesen le nem áll.
10 TISZTÍTÁS ÉS KARBANTARTÁS
10.1 Az eszköz tisztítása
Áramütésveszély! Semmilyen esetben se fröccsenjen víz az eszközre, és máshogy se érintkezzen vízzel! Semmilyen esetben se használjon a tisztításhoz mosószert vagy oldószert! Ezek javíthatatlanul károsíthatják a szerszámot. A műanyag darabokat a vegyszerek korrodálhatják.
Az alapos karbantartás és a rendszeres tisztítás biztosíthatja a szerszám működőképességét és hosszú élettartamát.
- Kefével távolítsa el a port.
- Nedves ruhával törölje meg a szerszámot.
A szellőzőnyílásokat tartsa tisztán és pormentesen.
10.2 A szerszám karbantartása
Sérülésveszély! Mielőtt bármilyen karbantartást végezne, gondoskodjon arról, hogy az eszköz ki legyen húzva a konnektorból!
Sérülésveszély! A fürész használata után a fürészlap egy ideig még igen forró lehet. Hagyja lehülni! Gyúlékony folyadékot semmilyen esetben se használjon a tisztításhoz!
Az álló fűrészlap is okozhat sérülést! A fűrészlap cseréjét kesztyűben végezze!
11 TÁROLÁS, SZÁLLÍTÁS
11.1 Tárolás
Sérülésveszély! A szerszámot úgy tárolják, hogy illetéktelenek ne tudják elindítani! Gondoskodjanak arról, hogy a tárolt szerszám senkinek se okozhasson sérülést!
A gép sérülése! Ne tárolják védelem nélkül nedves környezetben!
12 MÜSZAKI ADATOK
| Névleges feszültség | 230-240 V |
| Névleges frekvencia | 50 Hz |
| Névleges teljesítményfelvétel | S1:500 W S6 15% 800 W |
| Súly | 11,00 kg |
| Védelmi besorolás | I |
| Üresjárati fordulatszám | 2950 min-1 |
| Fűrészlap átmérője (külső) | 200 mm |
| Fűrészlap furata (belső) | 16 mm |
| Fűrészlap vastagsága | 2,4 mm |
| Fogak száma | 24 T |
| Max. vágási mélység 90°-nál | 43 mm |
| Max. vágási mélység 45°-nál | 27 mm |
| Asztal mérete | 505 x 373 mm |
| Por elszívó kimenet | ∅ 30 mm |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
| Hangnyomásszint LpA | 87 dB(A) |
| Hangteljesítményszint LwA | 100 dB(A) |
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
14 JÓTÁLLÁS
- A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)
A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni. - A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!
16 MEGFELELŐSÉGI NYILATKOZAT
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy
A termék típusa: ASZTALI FÜRÉSZ
Márkanév: POWERplus
Cikkszám: POWX07588
megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot.
Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
2011/65/EU
2014/30/EC
2006/42/EC
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-3-1:2014
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3:2013
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Szabályozási Ügyek - Megfelelőségi Menedzser
