GEBRUIKSAANWIJZING POWX07588 PowerPlus

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap ...................... 5

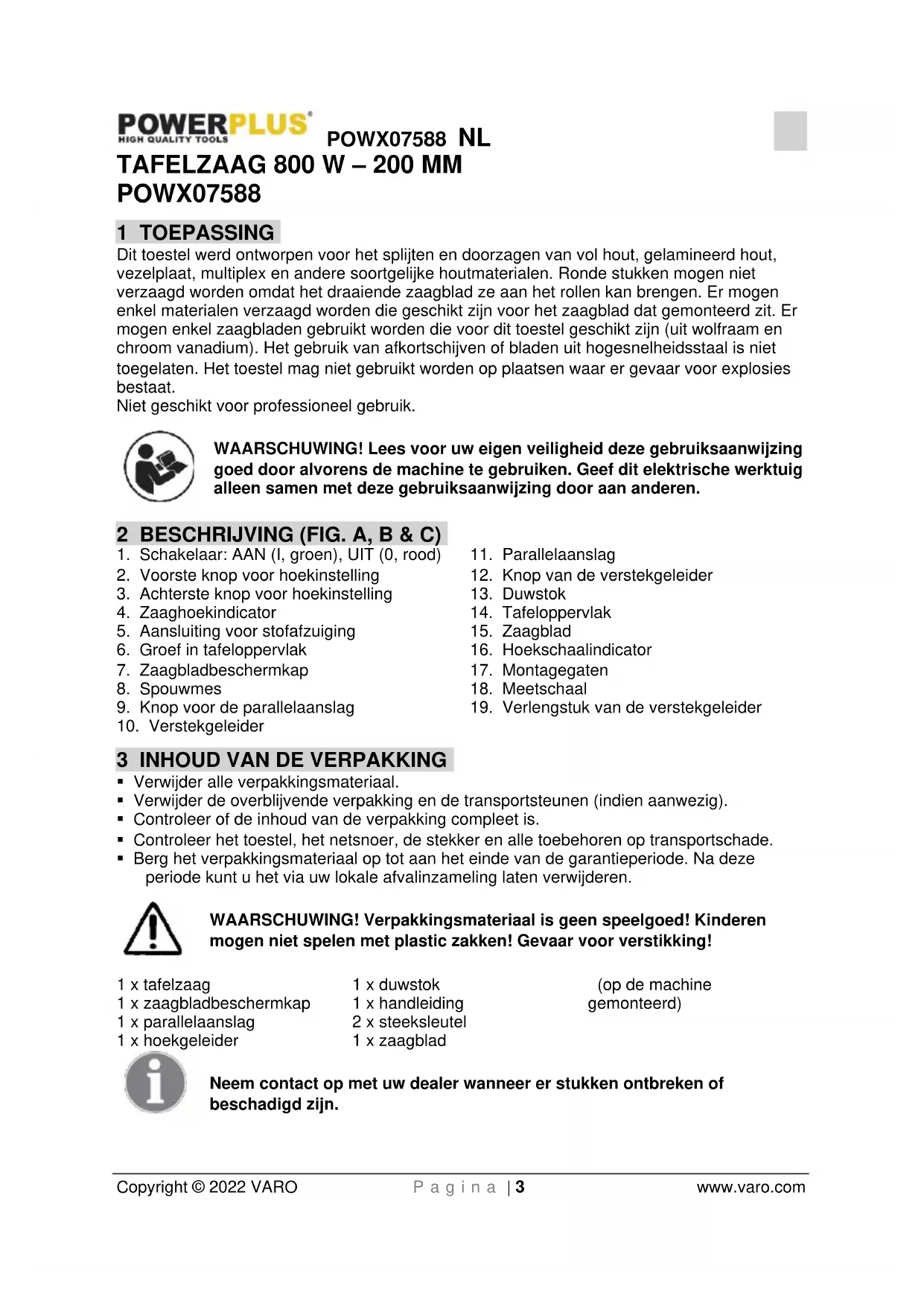

POWX07588 1 TOEPASSING Dit toestel werd ontworpen voor het splijten en doorzagen van vol hout, gelamineerd hout, vezelplaat, multiplex en andere soortgelijke houtmaterialen. Ronde stukken mogen niet verzaagd worden omdat het draaiende zaagblad ze aan het rollen kan brengen. Er mogen enkel materialen verzaagd worden die geschikt zijn voor het zaagblad dat gemonteerd zit. Er mogen enkel zaagbladen gebruikt worden die voor dit toestel geschikt zijn (uit wolfraam en chroom vanadium). Het gebruik van afkortschijven of bladen uit hogesnelheidsstaal is niet toegelaten. Het toestel mag niet gebruikt worden op plaatsen waar er gevaar voor explosies bestaat. Niet geschikt voor professioneel gebruik. WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen. 2 BESCHRIJVING (FIG. A, B & C)

1. Schakelaar: AAN (I, groen), UIT (0, rood)

2. Voorste knop voor hoekinstelling

3. Achterste knop voor hoekinstelling

4. Zaaghoekindicator

5. Aansluiting voor stofafzuiging

9. Knop voor de parallelaanslag

19. Verlengstuk van de verstekgeleider

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmateriaal.

• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).

• Controleer of de inhoud van de verpakking compleet is.

• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.

• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen. WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking! 1 x tafelzaag 1 x zaagbladbeschermkap 1 x parallelaanslag 1 x hoekgeleider 1 x duwstok 1 x handleiding 2 x steeksleutel 1 x zaagblad (op de machine gemonteerd) Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.POWX07588 NL Copyright © 2022 VARO P a g i n a | 4 www.varo.com

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Wijst op gevaar voor verwondingen of schade aan het toestel.

Lees de handleiding vóór het gebruik.

Voldoet aan alle verplichte veiligheidsstandaarden van de Europese richtlijnen die van toepassing zijn.

Draag gehoorbescherming.

Draag oogbescherming.

Hou uw handen weg van de bladen. Raak de bladen niet aan bij het starten of het gebruiken van het toestel.

Draag in stoffige omstandigheden een masker.

Klasse II - De machine is dubbel geïsoleerd, een aardedraad is daarom niet nodig. 5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.

• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.

• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.

• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.

• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.

• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.

• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.POWX07588 NL Copyright © 2022 VARO P a g i n a | 5 www.varo.com

• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.

• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.

• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.

• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.

• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.

• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.

• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.

• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.

• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.

• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.

• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit tePOWX07588 NL Copyright © 2022 VARO P a g i n a | 6 www.varo.com voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft. 6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES

• Wanneer u zaagbladen met geharde metalen tanden gebruikt (koolstofstalen punten) wordt het aangeraden om zaagbladen te gebruiken met een negatieve of licht positieve zaaghoek. Gebruik geen zaagbladen met diep uitgesneden tanden. Zij kunnen de zaagbladbeschermkap grijpen.

• Opgelet: assembleer eerst zorgvuldig alle onderdelen voordat u begint te werken. Volg de opgegeven procedure.

• Klem of duw het werkstuk altijd stevig tegen de zaaggeleider voordat u het zaagproces uitvoert. Het gebruik van alle mogelijke manieren om het werkstuk te klemmen heeft de voorkeur op het gebruiken van uw handen hiervoor.

• Belangrijk: wanneer u het werkstuk met de hand vasthoudt om de bewerking uit te voeren, bewaar dan een minimale afstand van 100 mm t.o.v. het zaagblad.

• Duw het werkstuk altijd op de tafel neer.

• Houd het zaagblad scherp en controleer regelmatig dat het vrij en zonder abnormale trillingen draait. Vervang het zaagblad indien nodig.

• Voordat u begint te zagen: laat de machine onbelast draaien tot ze haar maximale toerental bereikt.

• Onderhoud de luchtinlaten van de elektrische motor en aan de achterkant en onderkant van de tafelzaagmachine voor een langere levensduur van de machine. Stofophopingen moeten verwijderd worden.

• Vergrendel altijd alle hoekinstellingen voordat u begint te zagen.

• Koop enkel geschikte zaagbladen met een toerental van minstens 6000 toeren per minuut.

• Gebruik uitsluitend correcte zaagbladen. Te kleine of te grote zaagbladen zijn extreem gevaarlijk.

• Controleer regelmatig het zaagblad op gebreken. Vervang het zaagblad indien nodig.

• Smeer een nieuw zaagblad en reinig de flenzen voordat u het nieuwe zaagblad aanbrengt. Monteer dan het zaagblad in de correcte richting en span de flenzen stevig aan m.b.v. de centrale bout.

• Gebruik uitsluitend originele flenzen. Alle andere types zijn niet geschikt.

• Werk nooit zonder dat de zaagbladbeschermkap op de machine zit.

• Het bewegende deel van de beschermkap moet ook altijd gemonteerd blijven.

• Smeer het zaagblad nooit terwijl het draait.

• Houd uw handen altijd weg uit de zaaglijn van het zaagblad.

• Neem een werkstuk nooit met uw handen vast wanneer het zich naast of achter het zaagblad bevindt.

• Verzeker u ervan dat het werkstuk nooit het zaagblad raakt voordat de machine werd ingeschakeld.

• Verwerk nooit metaal- of steensoorten met deze machine.

• Gebruik steunen om lange werkstukken te ondersteunen.

• Gebruik de machine nooit in gevaarlijke omgevingen, waar ontvlambare gassen of vloeistoffen aanwezig zijn.

• Laat de machine nooit onbeheerd achter voordat u eerst de stekker uit het stopcontact hebt gehaald.

• Wanneer u abnormale geluiden hoort, probeer ze dan op te sporen of breng uw machine naar een erkend installateur of herstelbedrijf.POWX07588 NL Copyright © 2022 VARO P a g i n a | 7 www.varo.com

• Wanneer een onderdeel defect of beschadigd is, vervang of herstel het dan onmiddellijk.

• Sta nooit in de zaaglijn van het zaagblad, maar aan de linker- of rechterkant van de zaagtafel.

• Uw handen moeten op dezelfde manier naast de zaaglijn van het zaagblad geplaatst worden.

• Gebruik altijd een duwstok i.p.v. uw handen om het hout doorheen de zaag te duwen.

• Plaats altijd het hout op de voorkant van de zaagtafel en duw het dan verder naar achter.

• Voor het verstekzagen mag enkel de instelbare geleider gebruikt worden en dient de aanslag te worden verwijderd.

• Gebruik de aanslag nooit als een lengtemaat voor het afkorten van balken.

• Wanneer het zaagblad geblokkeerd raakt: schakel eerst de machine uit voordat u iets aan de fout probeert te doen.

• Voorkom dat werkstukken in uw richting terugschieten door de volgende maatregelen te nemen:

i. Gebruik altijd scherpe zaagbladen.

ii. Zaag geen te kleine werkstukken.

iii. Laat het werkstuk niet los voordat het volledig doorheen de

iv. Stel de parallelaanslag altijd parallel met het zaagblad in.

v. Verwijder nooit de zaagbladbescherming.

• Voordat u verder gaat met zagen: zorg ervoor dat u stevig staat en dat uw handen zich in de vereiste positie bevinden.

• Gebruik nooit oplosmiddelen om de machine te reinigen. Gebruik uitsluitend een vochtige doek voor het reinigen.

• Gebruik geen zaagbladen die beschadigd of vervormd zijn.

• Vervang het tafelinzetstuk wanneer het versleten is.

• Gebruik enkel zaagbladen die door de fabrikant werden opgegeven en die bestemd zijn voor het werken met hout of gelijkaardige materialen volgens EN847-1.

• Zorg ervoor dat de keuze van het zaagblad gebeurt volgens het te zagen materiaal.

• Sluit de tafelzaag voor het zagen aan op een stofopvanginstallatie.

• Gebruik altijd het spouwmes en zorg dat het correct ingesteld is.

• Gebruik altijd de bovenste zaagbladbeschermkap en zorg dat ze correct afgesteld is.

• Wees voorzichtig bij het zagen van sleuven. 7 VEILIGHEIDSUITRUSTING

Het spouwmes (8) voorkomt dat een werkstuk door de opgaande tanden wordt gegrepen en naar de gebruiker terug wordt geslingerd. Tijdens het gebruik moet het spouwmes op zijn plaats zitten.

7.2 Zaagbladbeschermkap

De zaagbladbeschermkap (7) voorkomt dat de gebruiker per ongeluk het zaagblad aanraakt en het voorkomt ook rondvliegende splinters. De zaagbladbeschermkap moet tijdens het gebruik op haar plaats zitten.

De duwstok (13) op de figuur hiernaast) dient als een verlengstuk van de hand en beschermt de gebruiker tegen het per ongeluk aanraken van het zaagblad. De duwstok moet altijd gebruikt worden wanneer de afstand tussen de geleider en het zaagblad kleiner is dan 120 mm.POWX07588 NL Copyright © 2022 VARO P a g i n a | 8 www.varo.com

8 UITPAKKEN EN MONTEREN

Pak het toestel uit en controleer of alle onderdelen aanwezig zijn. Nota: neem contact op met de verkoper wanneer er onderdelen ontbreken of beschadigd zijn. Haal de stekker uit het stopcontact voordat u aan de machine werkt.

8.1 De zaagbladbeschermkap monteren/verwijderen (Fig. 1 - 2)

• Zet de knop (33) zo ver mogelijk los totdat de knop (33) de moer (34) raakt, zoals op afbeelding B te zien is. Opgelet: regel de moer (34) niet bij.

• Duw de slotbout (35) zo ver mogelijk doorheen de zaagbladbeschermkap (7) zodat het vierkant profiel van de slotbout (35) uit de zaagbladbeschermkap (7) steekt.

• Monteer de zaagbladbeschermkap (7) met de slotbout (35) in het L-vormig uitsteeksel (18) van het spouwmes (8): eerst voorwaarts en dan naar beneden zoals op afbeelding C te zien is.

• Duw dan de slotbout (35) opnieuw naar achter, met het vierkant profiel in de uitsparing van de zaagbladbeschermkap (7).

• Draai de knop (33) zo stevig mogelijk aan. Opgelet: de bovenkant van de zaagbladbeschermkap moet vrij kunnen bewegen. Het verwijderen van de zaagbladbeschermkap gebeurt in omgekeerde volgorde.

8.2 Het spouwmes instellen (Fig. 3 - 4)

• Verwijder de zaagbladbeschermkap (7).

• Zet de schroeven (19) los en verwijder het spouwmes (8). De afstand tussen het zaagblad (15) en het spouwmes (8) moet 3 – 8 mm zijn, zoals op figuur F te zien is.

• Zorg ervoor dat het spouwmes recht is en gecentreerd achter het zaagblad (15) staat.

8.3 Monteren/vervangen van het zaagblad (Fig. 5 - 6)

Draag werkhandschoenen wanneer u het zaagblad monteert. Gevaar voor verwondingen wanneer u het zaagblad aanraakt. Gebruik enkel zaagbladen die overeenstemmen met de karakteristieke gegevens in de handleiding. Gebruik enkel zaagbladen met een opgegeven snelheid die gelijk of hoger is dan de snelheid aangegeven op de machine. Gebruik in geen enkel geval slijpschijven als snijgereedschap.

• Verwijder het zaagbladdeksel (31) door de Phillips-schroeven (32) los te draaien.

• Zet de moer los door de grote sleutel (29) op de moer te zetten en de kleine sleutel (30) als tegenkracht op de motoras te gebruiken. Opgelet: draai de moer in de richting van de draairichting van het zaagblad.

• Verwijder de buitenste flens en verwijder het zaagblad (15).

• Reinig zorgvuldig de zaagbladflenzen voordat u een nieuw zaagblad plaatst. Vervang en span het nieuw zaagblad in omgekeerde volgorde en richting op. De pijl op het zaagblad, die de draairichting aangeeft, moet in dezelfde richting wijzen als de pijl aangebracht op de machine; de tanden van het zaagblad moeten aan de voorkant van de machine naar onder wijzen.POWX07588 NL Copyright © 2022 VARO P a g i n a | 9 www.varo.com

• Voordat u opnieuw met de zaag begint te werken, moet de werking van de beschermingsvoorzieningen gecontroleerd worden.

• Waarschuwing! Controleer na elke zaagbladwissel dat de zaagbladbeschermkap (7) correct opent en sluit. Controleer bijkomend dat het zaagblad (4) vrij kan draaien in de zaagbladbeschermkap (7).

• Waarschuwing! Controleer na elke zaagbladwissel dat het zaagblad (15) vrij in het tafelinzetstuk (6) kan bewegen; in de verticale stand en wanneer gekanteld onder 45°.

8.4 Stofafzuiging (Fig. 7)

• De zaag is uitgerust met een stofafzuigvoorziening.

• Het wordt sterk aanbevolen om telkens wanneer het mogelijk is een stofafzuigsysteem te gebruiken dat geschikt is voor het materiaal.

• Controleer en reinig regelmatig de afzuigkanalen. 9 GEBRUIK Gevaar voor verwondingen! Duw onmiddellijk op de rode knop “0” van de aan/uit schakelaar en haal de stekker uit het stopcontact wanneer het toestel een fout vertoont.

9.1 Te controleren vóór u het toestel start!

Gevaar voor verwondingen! Het toestel mag enkel gestart worden wanneer het geen defecten vertoont. Wanneer een onderdeel mogelijk defect is dan moet het worden vervangen vóór het toestel opnieuw wordt gebruikt. Controleer het volgende om er zeker van te zijn dat het toestel in een veilige werktoestand verkeert:

• Controleer en zorg ervoor dat er geen zichtbare gebreken zijn.

• Controleer en zorg ervoor dat alle onderdelen van het toestel correct gemonteerd zitten.

• Controleer en zorg ervoor dat alle veiligheidsuitrusting correct werkt.

• Controleer en zorg ervoor dat het zaagblad vrij kan bewegen.

• Controleer of de instelschroef voor het instellen van de zaaghoek is aangedraaid.

9.2 Aan/uit-schakelaar

• Aanzetten: Duw op de groene “I” knop van de aan/uit-schakelaar (1) om de zaag aan te zetten. Wacht tot het zaagblad zijn maximale snelheid bereikt heeft vóór u begint te zagen.

• Uitschakelen: Duw op de rode “0” knop van de aan/uit-schakelaar (1) om de zaag uit te schakelen.

Voor het afkorten van houten onderdelen moet de verstekgeleider (10) gebruikt worden.

• Monteer het verlengstuk voor de verstekgeleider (19) op de verstekgeleider (10) m.b.v. de knoppen van de verstekgeleider.

• Duw de verstekgeleider (10) in de groef van het tafeloppervlak.

• Zet de knop voor de verstekhoek (12) los.

• Draai het verlengstuk voor de verstekgeleider (19) totdat de pijl naar de gewenste hoek wijst.

• Draai de knop voor instelling van de verstekhoek (12) opnieuw vast.POWX07588 NL Copyright © 2022 VARO P a g i n a | 10 www.varo.com

• Controleer de afstand tussen het verlengstuk voor de verstekgeleider (19) en het zaagblad (15). Waarschuwing! Duw het verlengstuk voor de verstekgeleider (19) niet te ver naar voor, richting het zaagblad. De afstand tussen het verlengstuk voor de verstekgeleider (19) en het zaagblad (15) moet ong. 2 cm zijn. Indien nodig: zet de twee knoppen van de verstekgeleider los en regel het verlengstuk van de verstekgeleider (19) bij. Zet achteraf de knoppen van de verstekgeleider opnieuw vast.

9.3.2 Parallelaanslag (Fig. 8 - 9)

Gebruik de parallelaanslag en verstekgeleider nooit tegelijkertijd! Voor het in stroken snijden van houten onderdelen, dient de parallelaanslag (11) gebruikt te worden. Monteer de parallelaanslag (11) op het tafeloppervlak (14) m.b.v. de klemplaat (26), tussenringen (27) en knoppen (12). Aan de buitenkant van de zaagtafel: instelschroef (12) en tussenring (27). Binnenkant van de zaagtafel: klemplaat (26). Gebruiksmodi De meegeleverde parallelaanslag (11) beschikt over twee geleidervlakken met verschillende hoogtes, elk aan een kant van de aanslag. Gebruik de kant met lagere hoogte voor vlakke werkstukken en de hogere kant voor dikkere werkstukken.

• Om de hoogte van de aanslag te wijzigen, draait u de knoppen (12) van de parallelaanslag (11) los en verwijdert u hem van de tafel.

• Draai de parallelaanslag (11) 180° zodat de voorkant naar de achterkant wijst.

• Draai de knoppen (12) opnieuw vast. Snijbreedte De parallelaanslag (11) kan gemonteerd worden aan beide kanten van tafeloppervlak (14).

• Draai de twee knoppen (9) los.

• Met de lat (18) op het tafeloppervlak (14), kan de parallelaanslag (11) ingesteld worden in gewenste positie.

• Draai de beide knoppen (12) opnieuw aan om de parallelaanslag (11) vast te zetten.

• Let op de aanduiding op schaalindicator maar meet ook de snijbreedte tussen het zaagblad en de parallelaanslang. Voer bij iedere nieuwe instelling een test uit om de afmetingen te verifiëren.

9.4 Instellen van de zaagbladhoek (Fig. 7)

Gevaar voor verwondingen! Lichaamsdelen of voorwerpen in het afregelgebied kunnen door het werkende zaagblad worden gegrepen! Stel de zaagdiepte enkel bij wanneer het zaagblad stil staat!!

• Zet zowel de voorste (2) en achterste (3) knop voor de hoekinstelling los.

• Regel de zaaghoek van het zaagblad af door de twee knoppen (2, 3) te verschuiven totdat de pijl (16) naar de gewenste hoek op de hoekschaal (4) wijst.

• Zet zowel de voorste (2) als de achterste (3) knop voor de hoekinstelling opnieuw vast.POWX07588 NL Copyright © 2022 VARO P a g i n a | 11 www.varo.com

Er zijn twee zaagmethodes: Zagen in de langsrichting (Fig. 9)

• Het werkstuk verzagen in de lengte van de houtnerf. Afkorten of doorzagen, m.b.v. de verstekgeleider (Fig. 10)

• Het werkstuk dwars doorzagen.

9.5.1 Zagen in de langsrichting

• Stel de aanslag in op de gewenste afmetingspositie en verwijder de afkortgeleider van de tafel.

• Duw het werkstuk lichtjes op de tafel en laat het tegen de parallelaanslag glijden. Bewaar minstens 3 cm afstand van de voorkant van het zaagblad voordat u de motor inschakelt. De zijkant van het hout dat tegen de aanslag ligt, moet volledig recht zijn. Houd uw handen minstens 10 cm uit de buurt van het te volgen zaagtraject.

• Schakel de motor in en wacht totdat het zaagblad zijn maximale toerental heeft bereikt voordat u begint te zagen.

• Terwijl u het werkstuk op de tafel drukt en tegen de parallelgeleider duwt, kunt u het hout voorzichtig doorheen het zaagblad duwen zonder het te forceren.

• Trek het werkstuk nooit achteruit. Indien nodig: schakel eerst de motor uit zonder de positie van het werkstuk te veranderen.

• Verwijder de aanslag en monteer de verstekgeleider op de drager aan de linkerkant.

• Stel de hoogte van het zaagblad in (zie Zagen in de langsrichting).

• Duw het werkstuk tegen de afkortgeleider en bewaar minstens 2,5 cm tot de voorkant van het zaagblad.

• Schakel de motor in en wacht tot de maximale snelheid bereikt is.

• Duw het werkstuk tegen de geleider en op de tafel. Duw het hout voorzichtig doorheen het zaagblad. Doe dit tot achter het zaagblad. Schakel dan de motor uit en bewaar deze positie totdat het zaagblad volledig tot stilstand is gekomen, voordat u het hout verwijdert.

• Trek het hout nooit achterwaarts. Indien nodig: schakel de motor uit en bewaar deze positie totdat het zaagblad volledig tot stilstand is gekomen.

10 REINIGING EN ONDERHOUD

10.1 Reiniging van het toestel

Gevaar voor een elektrische schok! Spat niet met water op het toestel of stel het niet bloot aan water. Gebruik nooit detergenten of oplosmiddelen om het toestel te reinigen. Deze kunnen onherstelbare schade aan het toestel toebrengen. De plastic onderdelen kunnen door de chemicaliën aangetast worden. Een zorgvuldige behandeling en een regelmatige reiniging zullen ervoor zorgen dat het toestel blijft werken en gedurende lange tijd goed zal presteren.

• Verwijder vuil met een borstel.

• Wrijf het toestel proper met een vochtige doek.

• Hou de ventilatiesleuven proper en stofvrij.POWX07588 NL Copyright © 2022 VARO P a g i n a | 12 www.varo.com

10.2 Onderhoud van het toestel

Gevaar voor verwondingen! Zorg ervoor dat de stekker uit het stopcontact is (ontkoppel de stroomvoorziening) vóór u enig onderhoudswerk uitvoert. Gevaar voor verwondingen! Kort na het zagen kan het zaagblad nog zeer heet zijn. Laat een heet zaagblad afkoelen. Reinig een heet zaagblad nooit met brandbare vloeistoffen. Een stilstaand zaagblad kan verwondingen veroorzaken! Gebruik werkhandschoenen om het zaagblad te vervangen. 11 BEWARING, TRANSPORT

Gevaar voor verwondingen! Bewaar het toestel op een manier zodat het niet gestart kan worden door onbevoegde personen. Zorg ervoor dat niemand zich aan het opgeborgen toestel kan bezeren. Beschadiging van de machine! Bewaar de machine niet onbeschermd in een vochtige omgeving. 12 TECHNISCHE GEGEVENS Nominale spanning 230 – 240 V Nominale frequentie 50 Hz Nominaal vermogen S1: 500 W S6 15% 800 W Gewicht 11,00 kg Isolatieklasse

Toerental onbelast 2950 min-1 (Buiten)diameter van het zaagblad 200 mm Boring van het zaagblad (intern) 16 mm Dikte van het zaagblad 2,4 mm Aantal tanden 24 T Max. zaagdiepte bij 90° 43 mm Max. zaagdiepe bij 45° 27 mm Tafelafmetingen 505 x 373 mm Stofafzuigaansluiting Ø 30 mm 13 GELUID Geluidswaarden gemeten volgens de van toepassing zijnde standaard. (K=3) Lpa (Geluidsdrukniveau) 87 dB(A) Lwa (Geluidsprestatieniveau) 100 dB(A) OPGELET! Het geluidsvermogenniveau kan de 85 dB(A) overschrijden. In dat geval moet persoonlijke gehoorbescherming gedragen worden.POWX07588 NL Copyright © 2022 VARO P a g i n a | 13 www.varo.com 14 GARANTIE

• Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop. 15 MILIEU Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.POWX07588 NL Copyright © 2022 VARO P a g i n a | 14 www.varo.com 16 CONFORMITEITSVERKLARING VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat, Product: Tafelzaag Handelsmerk: POWERplus Model: POWX07588 voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig. Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): 2011/65/EU 2014/30/EC 2006/42/EC Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
