POWX07588 - Трион PowerPlus - Безплатно ръководство за потребителя

Тип продукт	Настолен трион
Марка	PowerPlus
Модел	POWX07588
Номинална мощност	800 W (S6 15%) / 500 W (S1)
Напрежение на захранване	230-240 V, 50 Hz
Скорост на въртене на празен ход	2950 min⁻¹
Диаметър на диска	200 mm
Отвор на диска	16 mm
Дебелина на диска	2,4 mm
Брой зъби	24
Макс. дълбочина на рязане при 90°	43 mm
Макс. дълбочина на рязане при 45°	27 mm
Размери на масата	505 x 373 mm
Тегло	11 kg
Ниво на звуково налягане	87 dB(A)
Ниво на звукова мощност	100 dB(A)
Клас на защита	II (двойна изолация)
Изход за прахоулавяне	∅ 30 mm
Гаранция	36 месеца
Съдържание на опаковката	Настолен трион, предпазител за диска, паралелен ограничител, водач за ъглово рязане, бутало, монтиран диск
Основни функции	Надлъжно и напречно рязане, ъглово рязане (0° до 45°), регулируем паралелен ограничител, ориентируем водач за ъглово рязане
Поддръжка	Почиствайте с влажна кърпа; не използвайте разтворители; поддържайте вентилационните отвори чисти
Безопасност	Предпазител на диска, разцепващ клин, бутало, двубутонен превключвател за включване/изключване, авариен стоп
Използваеми материали	Масивно дърво, ламинирано дърво, ПДЧ, шперплат; не използвайте за метал или камък

Често задавани въпроси - POWX07588 PowerPlus

Как да сменя диска на триона PowerPlus POWX07588?

За да смените диска, първо изключете уреда от захранването. Отстранете капака на диска (31), като развиете винтовете (32). Използвайте големия ключ (29), за да задържите гайката, и малкия ключ (30), за да я разхлабите в посоката на въртене на диска. Отстранете външния фланец и стария диск. Почистете фланците, след което монтирайте новия диск, като спазвате посоката на въртене (стрелката напред, зъбите надолу). Затегнете гайката в обратна посока. Поставете отново капака и проверете правилното функциониране на предпазителя. Носете защитни ръкавици.

Как да настроя ъгъла на рязане на настолния трион?

Ъгълът на рязане се настройва между 0° и 45°. Разхлабете двата бутона за настройка на ъгъла (2 и 3), разположени отпред и отзад на машината. Плъзнете бутоните, докато индикаторът (16) съответства на желания ъгъл на скалата (4). Затегнете двата бутона. Важно: извършвайте тази настройка, когато дискът е спрял, за да избегнете риск от нараняване.

Как да използвам паралелния ограничител за надлъжни срезове?

Паралелният ограничител (11) се монтира на масата с помощта на фиксиращата плоча (26), шайбите (27) и бутоните (12). Разхлабете двата бутона (9), за да регулирате ширината на рязане, като се ориентирате по скалата (18). Затегнете бутоните, за да фиксирате ограничителя. За надлъжно рязане поставете детайла срещу ограничителя и го избутвайте внимателно към диска, като използвате буталото, ако разстоянието е по-малко от 120 mm. Не използвайте едновременно паралелния ограничител и водача за ъглово рязане.

Каква е максималната дълбочина на рязане на този настолен трион?

Максималната дълбочина на рязане е 43 mm при 90° (дискът вертикален) и 27 mm при 45° (дискът наклонен). Тези стойности са измерени с предоставения диск с диаметър 200 mm.

Какви материали мога да режа с PowerPlus POWX07588?

Този настолен трион е предназначен за масивно дърво, ламинирано дърво, ПДЧ и шперплат. Не използвайте за метал, камък или запалителни материали. Дисковете трябва да са подходящи за материала и да отговарят на стандарт EN847-1.

Как да почиствам и поддържам настолния си трион?

Винаги изключвайте уреда от захранването преди поддръжка. Почистете замърсяванията с четка, след което избършете с влажна кърпа. Никога не използвайте разтворители или препарати. Поддържайте вентилационните отвори чисти. За диска го оставете да изстине, преди да го почистите. Никога не почиствайте горещ диск с възпламенителни течности.

Как да използвам водача за ъглово рязане за напречни срезове?

Монтирайте удължителя (19) на водача за ъглово рязане (10) с помощта на бутоните. Поставете водача в жлеба на масата. Разхлабете бутона за ъглово рязане (12) и завъртете удължителя до желания ъгъл (стрелката показва ъгъла). Затегнете. Внимание: разстоянието между удължителя и диска трябва да е около 2 cm. Не бутайте твърде далеч.

Какво да направя, ако дискът се блокира?

Ако дискът се блокира, незабавно изключете машината, като натиснете червения бутон (0). Извадете щепсела от контакта. След това внимателно отстранете заклещения детайл. Проверете дали дискът не е повреден и дали материалът не е твърде малък. Винаги използвайте остри дискове и бутало, ако е необходимо.

Какви предпазни аксесоари са включени с триона?

Уредът се доставя с предпазител на диска (7), разцепващ клин (8) и бутало (13). Предпазителят и разцепващият клин трябва винаги да са на мястото си. Буталото е задължително, когато разстоянието между ограничителя и диска е по-малко от 120 mm. Носете също защитни очила и защита за ушите.

Как да настроя правилно разцепващия клин?

Първо отстранете предпазителя на диска. Разхлабете винтовете (19) и извадете разцепващия клин (8). Разстоянието между диска и клина трябва да бъде между 3 и 8 mm (вижте фигура F). Проверете дали клинът е прав и центриран зад диска. Затегнете винтовете. Поставете отново предпазителя.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX07588 PowerPlus

5.3 Лична безопасност .... 5

5.4 Използване и грижи за механизирания инструмент....5

5.5 Сервизно обслужване ....6

6 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ......6

7 ОБЕЗОПАСЯВАЩО ОБОРУДВАНЕ 8

7.1 Клин за разцепване....8

7.2 Протектор на режещия диск....8

7.3 Направляващ лост.....8

8.1 Монтиране / изваждане на предпазителя на циркуляра (Фиг. 1-2)......8

8.2 Регулиране на ножа за разцепване (Фиг. 3-4)....8

8.3 Монтиране / смяна на ножа на циркуляра (Фиг. 5-6)....9

8.4 Изсмукване на прах (Фиг. 7) 9

9 ДЕЙСТВИЕ....9

9.1 Извършете проверка преди включване на устройството!...... 10

9.2 Ключ за Вкл./Изкл.... 10

9.3 Ограничители на обработвания материал....10

9.3.1 Стопер за рязане под ъгъл (Фиг. 10)....10

9.3.2 Стопер за успоредно рязане (Фиг. 8-9)....10

9.4 Задаване на ъгъла на режещия диск (Фиг. 7)....11

9.5 Рязане....11

9.5.1 Рязане по дължина .... 11

9.5.2 Напречно рязане....12

10.1 Почистване на устройството .... 12
10.2 Поддръжка на устройството .... 12
11 СЪХРАНЕНИЕ, ТРАНСПОРТ....13
11.1 Съхранение....13
12 ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ 13
13 ШУМ 13
14 ГАРАНЦИЯ....14
15 ОКОЛНА СРЕДА....14
16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ .... 15

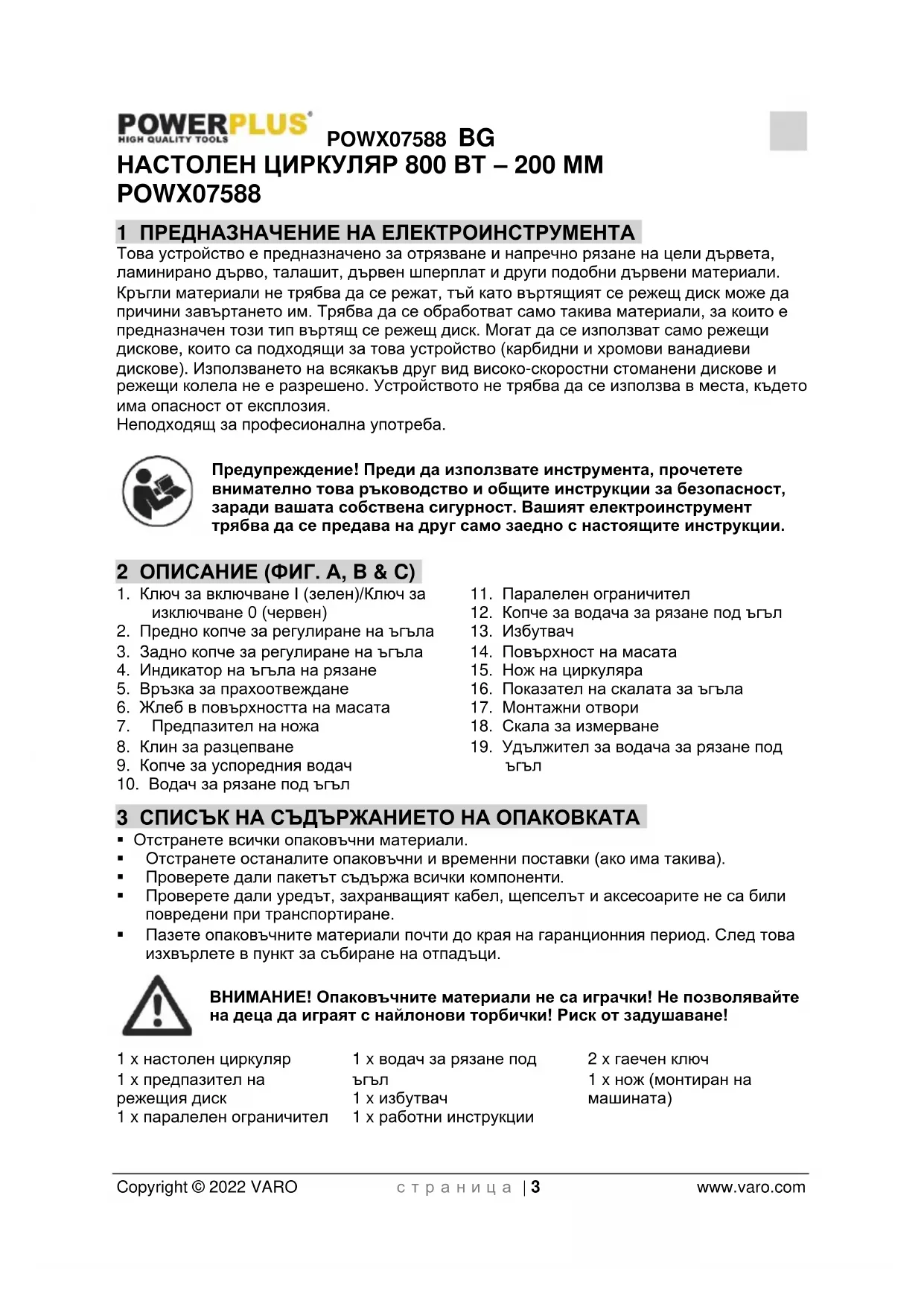

НАСТОЛЕН ЦИРКУЛЯР 800 ВТ – 200 ММ POWX07588

1 ПРЕДНАЗНАЧЕНИЕ НА ЕЛЕКТРОИНСТРУМЕНТА

Това устройство е предназначено за отрязване и напречно рязане на цели дървета, ламинирано дърво, талашит, дървен шперплат и други подобни дървени материали. Кръгли материали не трябва да се режат, тъй като въртящият се режещ диск може да причини завъртането им. Трябва да се обработват само такива материали, за които е предназначен този тип въртящ се режещ диск. Могат да се използват само режещи дискове, които са подходящи за това устройство (карбидни и хромови ванадиеви дискове). Използването на всякакъв друг вид високо-скоростни стоманени дискове и режещи колела не е разрешено. Устройството не трябва да се използва в места, където има опасност от експлозия.

Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашят електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

1. Ключ за включване I (зелен)/Ключ за изключване 0 (червен)
2. Предно копче за регулиране на ъгъла
3. Задно копче за регулиране на ъгъла
4. Индикатор на ъгъла на рязане
5. Връзка за прахоотвеждане
   6.Жлеб в повърхността на масата
6. Предпазител на ножа
7. Клин за разцепване
8. Копче за успоредния водач

9. Водач за рязане под ъгъл

10. Паралелен ограничител
    12.Копче за водача за рязане под ъгъл

11. Избутвач
12. Повърхност на масата
13. Нож на циркуляра
14. Показател на скалата за ъгъла
15. Монтажни отвори
16. Скала за измерване
17. Удължител за водача за рязане под ъгъл

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x настолен циркуляр
1 x предпазител на
режещия диск
1 x паралелен ограничител

1 x водач за рязане под ъгъл
1 x избутвач
1 x работни инструкции

2 x гаечен ключ

1 х нож (монтиран на машината)

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

[КЗНК]	Указа риск от персонално нараняване или повреда на инструмента.		Преди употреба, прочети ръководството.
	Отговаря на основните стандарти за безопасност на приложимите Европейски директиви.		Дръжте ръцете на разстояние от диска. Не го докосвайте при включване на устройството или по време на работа с него.
	Носете предпазители за очите.		Използвайте предпазни средства за ушите.
	Носете маска в условия на запрашеност!		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.

Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на всички предупреждения и инструкции може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран уред.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предоставка за инциденти.
• Не работе с мощни инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Мощните инструменти създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали електрозахранването отговаря на напрежението върху заводската табелка

- Щепселите на механизiranите инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените механизирани инструменти. Щепселите, на които не са

правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.
• Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване навън. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включенето им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите механизирания инструмент, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.
• Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха

5.4 Използване и грижи за механизирания инструмент

• Не насилвайте механизирания инструмент. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, със скоростта, за която е конструиран.

• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Всеки механизиран инструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.

• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизираните инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.

• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.
• Поддържайте механизираните инструменти. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизираните инструменти. Ако механизираният инструмент се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
• Поддържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на механизирания инструмент.

• Когато използвате нож за циркуляра с твърди метални зъби (карбонов връх), препоръчва се да използвате ножове с отрицателен или леко положителен ъгъл на рязане. Не използвайте ножове за циркуляр с дълбоко изрязани зъби. Те могат да захванат защитната капачка.
• Внимание: Първо внимателно сглобете всички части преди да започнете работа. Следвайте процедурата, както е показано.
  Винаги захвашайте или натискайте работния детайл здраво срещу водача на циркуляра, преди да извършите работата. Употребата на всякакви възможни затягащи устройства е за предпочитане пред това да използвате ръцете си.
• Важно: Ако държите работния детайл с ръка за да извършите работата, спазвайте минимально разстояние от 100 мм от ножа на циркуляра.
  ■ Винаги натискайте работния детайл срещу масата.
• Поддържайте ножа на циркуляра остър и проверявайте редовно дали се върти свободно без необичайни вибрации. Подменете ножа на циркуляра ако е необходимо.
• Оставете машината да се върти свободно, докато достигне максимальния брой обороти, преди да стартирате работата.
• Поддържайте въздуховодите в задната и долната страна на масата на циркуляра и електрическия мотор за по-дълъг живот на машината. Натрупаният прах трябва да бъде премахнат.
  Винаги заключвайте различните настройки за градуси, преди да стартирате работа.
• Винаги закупувайте подходящи ножове за циркуляр с брой обороти поне 6000 оборота за минута.

• Винаги използвайте правилните ножове за циркуляр. Твърде малките или твърдеголемите ножове за циркуляр са изключително опасни.

• Редовно проверявайте ножа на циркуляра за неизправности. Подменете ножа ако е необходимо.

• Смажете новия нож за циркуляр и почистете фланците, преди да сглобите новия нож. След това сглобете ножа в правилната посока и придърпайте здраво фланците използвайки централния болт.
• Използвайте единствено оригинални фланци. Всякакъв друг вид не са подходящи.
• Никога не работете без предпазния капак на ножа на циркуляра.
• Движещата се част на предпазния капак трябва също да остане сглобена.
• Никога не смазвайте ножа на циркуляра докато се върти.
  ■ Винаги дръжте ръцете си извън пътя на ножа на циркуляра.
• Никога не вдигайте детайла, като хвращате с ръце пред или зад ножа на циркуляра.
• Уверете се, че детайла никога не докосва ножа на циркуляра преди машината да е включена.
• Никога не работете с видове метали или камък с тази машина.
• Използвайте помощните подпори за да поддържате дълги работни детайли.
• Никога не използвайте машината в опасна среда, където са налични запалими газове или течности.
• Никога не оставяйте машината без надзор, без преди това да я разедините от електрическата мрежа.
• Ако чуете необичайни шумове, опитайте се да ги локализирате или заведете машината на квалифициран механик или фирма за ремонт.
• Ако някоя част е счупена или повредена, подменете я или я поправете незабавно.
• Никога не стойте на пътя на ножа на циркуляра, а стойте от лявата или от дясната страна на масата.
• По същия начин, вашите ръце трябва да бъдат поставени в страни от хода на ножа на циркуляра.
• Винаги използвайте бутало вместо ръцете си за да избутате дървото през циркуляра.
• Винаги поставяйте дървото в предната част на масата на циркуляра и след това го бутайте назад.
• Единствено в случаите за рязане под ъгъл, трябва да бъде използван регулируемия водач и преградата трябва да бъде премахната.
• Никога не използвайте преградата като линейна мярка за рязане на греди.
• Ако дискът на циркуляра е блокиран: първо изключете машината, преди да отстраните повредата.
• Избягвайте откат на детайла в посока към вас, като вземете следните мерки:

i. Винаги използвайте остри ножове за циркуляр.
ii. Не режете твърде малки детайли.
iii. Никога не освобождавайте детайла преди да е напълно избутан от циркуляра.
iv. Винаги настройвайте успоредния водач към ножа на циркуляра.
v. Никога не премахвайте защитата на циркуляра.

- Преди да продължите рязането, уверете се, че стоите стабилно и че вашите ръце са в необходимата позиция.

- Никога не използвайте разредители за да почистите на машината. Използвайте единствено влажна кърпа за почистване.

- Не използвайте ножове за трион, които са деформирани или повредени.

■ Сменете вложката за масата, когато е износена.

- Използвайте единствено ножове за циркуляр, определени от производителя с предназначение за работа с дърво или подобни материали съгласно EN847-1.

- Обърнете внимание, че изборът на нож за циркуляр зависи от материала, който ще бъде рязан.

Свържете настолния циркуляр към устройство за събиране на прах, когато режете.
- Използвайте и коригирайте настройката на ножа за разцепване.
- Използвайте и коригирайте настройката на горния предпазител на ножа за циркуляра.
■ Внимавайте, когато правите процепи.

7 ОБЕЗОПАСЯВАЩО ОБОРУДВАНЕ

7.1 Клин за разцепване

Клинът за разцепване (8) предпазва от прихвашане на обработвания продукт от възходящите зъби на триона и изхвърлянето му към оператора. Клинът за разцепване не трябва да се измества от мястото си по време на работа.

Протекторът на режещия диск (7) предпазва потребителя от случаен допир до режещия диск и от летящи трески. Протекторът на режещия диск трябва винаги да бъде на мястото си по време на работата.

7.3 Направляващ лост

Направляващият лост (13) служи като удължител на ръката и предпазва потребителя от случаен допир с режещия диск. Направляващият лост трябва да се използва винаги, когато луфта между ограничителя и режещия диск е по-малък от 120 mm.

Разопаковайте устройството и проверете дали всички части са налични.

Забележка: Ако някоя от частите липсва или е повредена, свържете се с търговеца на дребно.

Преди да извършите работа по машината, разединете щепсела от захранвашата мрежа.

8.1 Монтиране / изваждане на предпазителя на циркуляра (Фиг. 1-2)

• Разхлабете копчето (33) колкото е възможно повече, докато копчето (33) докосва гайката (34), както е показано на фигура В. Внимание: не регулирайте гайката (34)
• Избутайте носещия болт (35) колкото е възможно по-далеч през предпазителя на ножа на циркуляра (7), така че квадратният профил на носещия болт (35) да се подаде от предпазителя на ножа на циркуляра (7).
• Монтирайте предпазителя на ножа на циркуляра (7) с носещия болт (35) в L-образната вдлъбнатина (18) на ножа за разцепване (8): първо напред и след това надолу, както е показано на фигура С.
• След това избутайте носещия болт (35) отново назад, с квадратния профил във вдлъбнатината в предпазителя на ножа на циркуляра (7).
• Затегнете копчето (33), колкото е възможно повече. Внимание: горният предпазител на ножа на циркуляра трябва да може да се движи свободно. Разглобяването се извършва в обратен ред.

8.2 Регулиране на ножа за разцепване (Фиг. 3-4)

• Премахнете предпазителя на ножа на циркуляра (7).
• Разхлабете винтовете (19) и извадете ножа за разцепване (8). Разстоянието между ножа на циркуляра (15) и ножа за разцепване (8) трябва да бъде 3-8 мм, както е показано на фигура F.
  ▪ Уверете се, че ножът за разцепване е прав и центриран зад ножа на циркуляра (15).

8.3 Монтиране / смяна на ножа на циркуляра (Фиг. 5-6)

Когато монтирате ножа на циркуляра, носете защитни ръкавици. Опасност от нараняване при допир с ножа на циркуляра.

Използвайте единствено ножове за циркуляр, които съответстват на даните за характеристики предоставени в инструкциите за работа. Използвайте единствено ножове за циркуляр, които имат маркировка за скорост равна на или по-висока от скоростта маркирана на машината.

При никакви обстоятелства не изпозлвайте шлифовъчни дискове като инструменти за рязане.

• Премахнете капака на ножа на циркуляра (31), като разхлабите Phillips винтовете (32).
• Разхлабете гайката като закачите големия гаечен ключ (29) към гайката и използвайте малкия гаечен ключ (30) на вала на мотора за противодействие. Внимание: завъртете гайката в посоката на въртене на ножа на циркуляра.
• Извадете външния фланец и извадете ножа на циркуляра (15).
  Внимателно почистете фланците на ножа на циркуляра, преди да монтирате нов нож. Поставете обратно и затегнете новия нож на циркуляра в обратен ред.

Стрелката маркирана на ножа на циркуляра, която показва посоката на въртене, трябва да сочи в същата посока, като стрелката маркирана на машината, зъбите на ножа на циркуляра трябва да сочат надолу от предната страна на циркуляра.

• Преди отново да започнете да работите с циркуляра, трябва да бъде проверена функционалността на защитните устройства.
• Предупреждение! След всяка смяна на ножа на циркуляра, проверете дали предпазителя на ножа (7) се отваря и затваря според изискванията. В допълнение проверете дали ножа на циркуляра (4) се движи свободно в предпазителя на ножа (7).
• Предупреждение! След всяка смяна на ножа на циркуляра, проверете дали ножът на циркуляра (15) може да се движи свободно във вложката за маста (6), когато е във вертикално положение и когато е наклонен под 45°.

8.4 Изсмукване на прах (Фиг. 7)

• Циркулярът е оборудван със система за изсмукване на прах.
• Силно препоръчително е да използвате система за изсмукване на прах, която е подходяща за материала, когато е възможно.
  ■ Редовно проверявайте и почиствайте всмукателните канали.

9 ДЕЙСТВИЕ

Риск от нараняване! В случай на функционална повреда, незабавно натиснете червения бутон 0 на ключа за Вкл./Изкл. и изключете от мрежата.

9.1 Извършете проверка преди включване на устройството!

Риск от нараняване! С устройството трябва да се работи само, ако няма никакви повреди. Ако някоя част е повредена, тя трябва да бъде сменена преди устройството да се използва отново.

Извършете следните проверки, за да се уверите, че устройството се намира в безопасно работно състояние:

■ Проверете, за да се уверите, че няма никакви видими повреди.
- Проверете, за да се уверите, че всички компоненти на устройството са правилно монтирани.
- Проверете, за да се уверите, че обезопасяващото оборудване функционира правилно.
- Проверете, за да се уверите, че режещия диск се върти безпрепятствено.
■ Проверете, дали регулиращия винт за настройка на ъгъла за наклон.

9.2 Ключ за Вкл./Изкл.

• Включване: Натискането на зеления бутон I на ключа за Вкл. / Изкл. (1) включва триона. Преди да го започнете да режете, изчакайте докато диска достигне максимальната скорост.
• Изключване: Натискането на червения бутон 0 на ключа за Вкл. / Изкл. (1) изключва триона.

9.3 Ограничители на обработвания материал

9.3.1 Стопер за рязане под ъгъл (Фиг. 10)

За напречно рязане на дървени части трябва да бъде използван водача за рязане под ъъл (10).

• Закрепете удължението на водача за ъгъл (19) към водача за рязане под ъгъл (10) с винтовите копчета за водача.
• Бутнете водача за рязане под ъгъл (10) в жлеба на повърхността на масата.
• Разхлабете копчето за ъгъл на скоса (12).
  Завъртете удължението на водача за ъгъла (19), докато стрелката посочи желания ъгъл.
  ■ Затегнете отново копчето на водача за рязане под ъгъл (12).
• Проверете отново разстоянието между удължението на водача за ъгъла (19) и ножа на циркуляра (15).

Предупреждение! Не бутайте удължението на водача за ъгъла (19) твърде далеч към ножа на циркуляра. Разстоянието между удължението на водача за ъгъла (19) и ножа (15), трябва да бъде приблизително 2 см. Ако е необходимо, разхлабете двете винтови копчета на водача за рязане под ъгъл и регулирайте удължението на водача за ъгъла (19). След това затегнете обратно копчетата на водача за рязане под ъгъл.

9.3.2 Стопер за успоредно рязане (Фиг. 8-9)

Не изпозлвайте по едно и също време успоредния стопер и уреда за измерване на ъгъла за рязане!

Когато разцепвате дървени части, трябва да бъде използван успоредния водач (11).

- Монтирайте успоредния водач (11) на повърхността на масата (14) със затягащата пластина (26), шайбите (27) и винтовите копчета (12), като от външната страна на масата на циркуляра са комплекта винтове (12) и шайби (27), а от вътрешната - затягащата пластина (26).

Потребителски режими

Доставеният успореден водач (11) има две различни повърхности за височина, по една от всяка страна на водача. Използвайте страната с ниска височина за плоски детайли, по-високия стоп за височина за високи детайли.

• За да промените височината на стопера, разхлабете копчетата (12) на успоредния водач (11) и го извадете от масата.
  Завъртете успоредния водач (11) на 180°, така че предният край да сочи назад.
  ■ Затегнете отново копчетата (12).

Ширина на рязане

Успоредният водач може да бъде монтиран от двете страна на повърхността на масата(14).

• Разхлабете двете винтови копчета (12).
• С помощта на линията (22) на повърхността на масата (1), успоредният водач (11) може да бъде регулиран до желания размер.
  Затегнете двете копчета (12) за да закрепите успоредния водач (11).
• В допълнение дисплеят на скалата измерва ширината на рязане между ножа на циркуляра и успоредния водач. След нова настройка направете тестово рязане за да проверите размерите.

9.4 Задаване на ъгъла на режещия диск (Фиг. 7)

Риск от нараняване! Части от тялото или предмети, намиращи се в областта за регулиране, може да бъдат захванати от работащия режещ диск! Регулирайте ъгъла на режещия диск само, когато той не се върти!

• Разхлабете заедно предното копче за настройка на ъгъла (2) и задното копче за настройка на ъгъла (3).
• Регулирайте ъгъла на циркуляра, като плъзнете двете копчета (2, 3), докато индикаторът (16) съвпадне с желаният ъгъл от скалата на ъгъла (4).
• Затегнете заедно предното копче за регулиране на ъгъла (2) и задното копче за регулиране на ъгъла (3).

9.5 Рязане

Има два вида методи за рязане:

Рязане по дължина (Фиг. 9)

■ Рязане на детайла по дължина на дървесното зърно.
Напречно рязане или отрязване използвайки водача за рязане под ъгъл (Фиг. 10)
- Отязва детайла напречно.

9.5.1 Рязане по дължина

• Осигурете преградата на желаната позиция за измерване и извадете водача за отрязване от шейната на масата.
• Натиснете леко дървото към масата и го оставете да се плъзга срещу оградата за отрязване.

Оставете поне 3 см от предната част на ножа на циркуляра, преди да включите мотора. Страната на дървото, която е срещу преградата трябва да бъде напълно напълно изправена. Дръжте ръцете си поне на 10 см от траекторията на циркуляра, която ще бъде следвана.

• Включете мотора и изчакайте, докато ножът на циркуляра достигне максимальна скорост, преди да започнете рязане.
• Като натискате дървото срещу масата и преградата, може внимателно да избутате дървото през ножа на циркуляра без да използвате прекалена сила.
• Никога не издърпвайте детайла назад. Ако е необходимо, първо изключете мотора без да променяте позицията на детайла.

9.5.2 Напречно рязане

• Извадете успоредната преграда и поставете преграда за напречен разрез в дясната шейна.
• Настройте височината на ножа на циркуляра (вижте рязане по дължина).
• Натиснете детайла срещу преградата за напречно рязане и оставете разстояние поне от 2,5 см от предната част на ножа на циркуляра.
  ■ Включете мотора и изчакайте докато достигне максимальна скорост.
• Натиснете детайла срещу преградата и масата. Внимателно избутайте дървото през ножа на циркуляра. Продължете, докато премине зад ножа. След това изключете мотора и задръжте тази позиция, докато ножът на циркуляра спре напълно преди да извадите дървото.
• Никога не издърпвайте дървото назад. Ако е необходимо, спрете мотора и задръжте позицията, докато ножът на циркуляра спре напълно.

10.1 Почистване на устройството

Риск от токов удар! Не разсипвайте вода по устройството и не го излагайте на вода. Не използвайте перилни препарати или разтворители за почистване. Те могат да причинят повреда на устройството. Пластмасовите части могат да бъдат разядени от химикалите.

Внимателната работа и редовното почистване ще осигури добра работа и функционалност на устройството за дълъг период.

• Изчиствайте мръсотията с четка.
• Избърсвайте инструмента с влажна кърпа.
• Поддържайте вентилационните отвори чисти и без прах.

10.2 Поддръжка на устройството

Риск от нараняване! Преди да извършите каквато и да работа по поддръжката, уверете се, че устройството не е включено (откачете го от електрическата мрежа).

Риск от нараняване! Веднага след рязане, режещия диск може да бъде много горещ. Оставете го да изстине. Никога не почиствайте горещ режещ диск с течности, които могат да се възпламенят.

Риск от нараняване! Съхранявайте устройството по такъв начин, че да не може да се пуска от неоторизирани лица. Направете така, че никой да не се нарани от съхраненото устройство.

Повреда на машината! Не съхранявайте устройството незащитено в условия на влажна околна среда.

Номинално напрежение	230-240 В
Номинална честота	50 Хц
Номинална инсталационна мощност	S1:500 Вт S6 15% 800 Вт
Тегло	11,00 кг
Клас на защита	I
Обороти на празен ход	2950 мин-1
Диаметър на режещия диск (външен)	200 мм
Отвор на режещия диск (вътрешен)	16 мм
Дебелина на режещия диск	2,4 мм
Брой на зъбите	24T
Макс. дълбочина на рязане на 90°	43 мм
Макс. дълбочина на рязане на 45°	27 мм
Размери на масата	505 x 373 мм
Изходен отвор за аспирация на прах	∅ 30 мм

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	87 дБ(А)
Ниво на звуковата мощност LwA	100 дБ(А)

ВНИМАНИЕ! Нивото на звуковото налягане може да превиши 85 дБ(А), в такъв случай трябва да носите индивидуални предпазни средства за слуха (антифони).

14 ГАРАНЦИЯ

• В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски серверен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

15 ОКОЛНА СРЕДА

За случаите когато машината се нуждае от смяна на части след продължителна употреба, същите да не се изхвърлят в кофите за битови отпадъци, а да се изхвърлят по екологично съобразен начин.

Електротехническите продукти за брак да не се изхвърлят заедно в кофите за домакински отпадъци. Същите да се рециклират, ако има съоръжения за това. За повече подробности по препоръките за рециклиране да се направи запитване до местните власти или до.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2014/30/EC

2006/42/EC

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-3-1 : 2014

EN55014-1:2017

EN55014-2:2015

EN IEC 61000-3-2 : 2019

EN61000-3-3:2013

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Регулационни въпроси – мениджър по съответствията
