MANUAL DE UTILIZARE POWX07588 PowerPlus

5.4 Utilizarea și întreținerea aparatului electric ........................................................... 5

7.2 Dispozitivul de protecție pentru discul ferăstrăului .............................................. 7

8.1 Montarea / demontarea apărătorii discului de ferăstrău (Fig. 1- 2) ...................... 8

9.2 Întrerupătorul de pornire / oprire ........................................................................... 9

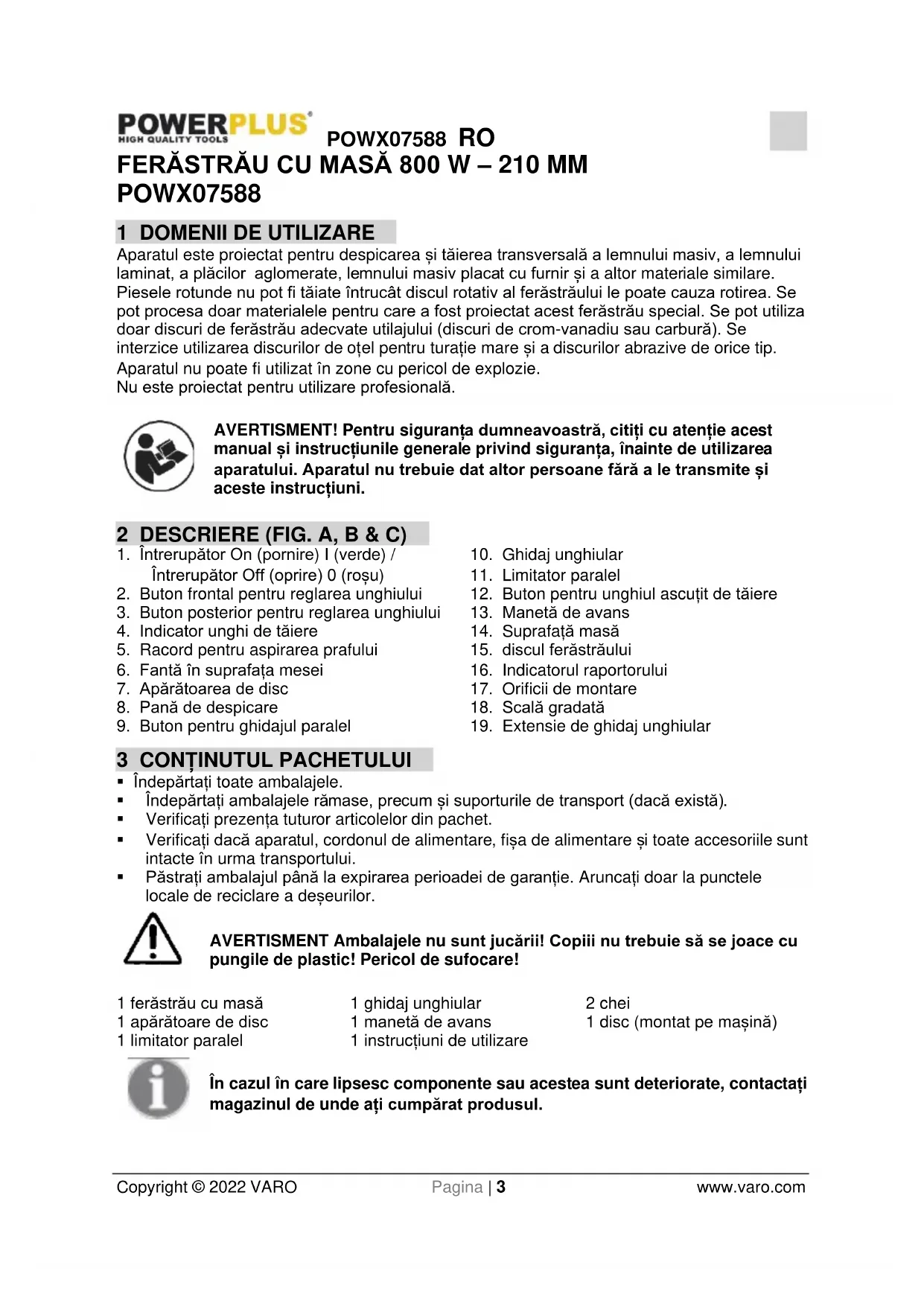

Aparatul este proiectat pentru despicarea și tăierea transversală a lemnului masiv, a lemnului laminat, a plăcilor aglomerate, lemnului masiv placat cu furnir și a altor materiale similare. Piesele rotunde nu pot fi tăiate întrucât discul rotativ al ferăstrăului le poate cauza rotirea. Se pot procesa doar materialele pentru care a fost proiectat acest ferăstrău special. Se pot utiliza doar discuri de ferăstrău adecvate utilajului (discuri de crom-vanadiu sau carbură). Se interzice utilizarea discurilor de oțel pentru turație mare și a discurilor abrazive de orice tip. Aparatul nu poate fi utilizat în zone cu pericol de explozie. Nu este proiectat pentru utilizare profesională. AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A, B & C)

1. Întrerupător On (pornire) I (verde) /

Întrerupător Off (oprire) 0 (roșu)

2. Buton frontal pentru reglarea unghiului

3. Buton posterior pentru reglarea unghiului

4. Indicator unghi de tăiere

5. Racord pentru aspirarea prafului

6. Fantă în suprafața mesei

7. Apărătoarea de disc

8. Pană de despicare

9. Buton pentru ghidajul paralel

12. Buton pentru unghiul ascuțit de tăiere

15. discul ferăstrăului

16. Indicatorul raportorului

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajul până la expirarea perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare! 1 ferăstrău cu masă 1 apărătoare de disc 1 limitator paralel 1 ghidaj unghiular 1 manetă de avans 1 instrucțiuni de utilizare 2 chei 1 disc (montat pe mașină) În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWX07588 RO Copyright © 2022 VARO Pagina | 4 www.varo.com 4 SIMBOLURI În acest manual și/sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

Citiți manualul înainte de utilizare.

În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.

Purtați dispozitive de protecție auditivă.

Purtați echipament de protecție pentru ochi.

Țineți mâinile departe de discuri. Nu atingeți discurile la pornirea unității și în timpul exploatării acesteia.

Purtați mască în mediile prăfoase.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATELE ELECTRICE Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” utilizat în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.

• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu utilizați niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu utilizați niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.POWX07588 RO Copyright © 2022 VARO Pagina | 5 www.varo.com

• Când aparatul electric funcționează în exterior, utilizați un prelungitor adecvat folosirii în exterior. Utilizarea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

• Dacă trebuie utilizat aparatul electric în medii umede, utilizați o priză protejată cu disjunctor bipolar. Utilizarea unui disjunctor bipolar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu utilizați un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Utilizați echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric pot provoca rănirea dumneavoastră.

• Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru pe sol. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Utilizarea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Utilizați aparatul electric conform destinației sale. Utilizarea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput. Nu utilizați aparatul electric dacă întrerupătorul nu îl pornește sau oprește. Orice aparat cu întrerupător stricat este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatele oprite departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.

• Întreținerea. Verificați alinierea și conectarea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului electric. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de folosirea de aparate electrice prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.

• Utilizați aparatul electric, accesoriile și sculele de tăiere etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații potențial periculoase.POWX07588 RO Copyright © 2022 VARO Pagina | 6 www.varo.com

• Reparați aparatul la un tehnician autorizat, utilizând doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 AVERTISMENTE DE SIGURANȚĂ SUPLIMENTARE

• Dacă se folosesc discuri de ferăstrău cu dinți din metal dur (Carbon tipped), se recomandă să se folosească discurile la un unghi de tăiere negativ sau ușor pozitiv. Nu folosiți discuri de ferăstrău cu dinți adânci. Aceștia pot bloca calota de protecție.

• Atenție: Asamblați mai întâi toate piesele, cu grijă, înainte de începerea lucrului. Urmați procedura conform indicațiilor.

• Fixați întotdeauna sau presați cu fermitate piesa de prelucrat pe ferăstrău înainte de a începerea procedurii. Este de preferat folosirea oricăror configurații de prindere a piesei de prelucrat și nu folosirea mâinilor pentru fixare.

• Important: Dacă țineți cu mâna piesa de prelucrat, păstrați o distanță de minim 100 mm față de discul de ferăstrău.

• Apăsați întotdeauna piesa de prelucrat pe banc.

• Păstrați ascuțit discul de ferăstrău și verificați cu regularitate dacă se învârte liber, fără vibrații anormale. Dacă este necesar, înlocuiți discul de ferăstrău.

• Lăsați mașina să se rotească liber până când atinge numărul maxim de rotații, înainte de a începe procedura.

• Curățați admisiile de aer din spatele și partea de jos a mașinii și motorului electric, pentru a avea o durată mare de exploatare a acesteia. Grămezile de praf trebuie îndepărtate.

• Blocați întotdeauna configurațiile în diverse unghiuri înainte de a începe procedura.

• Cumpărați doar discuri de ferăstrău corespunzătoare, cu minimum 6000 de rotații pe minut.

• Folosiți doar discuri de ferăstrău corespunzătoare. Discurile de ferăstrău prea mici sau prea mari sunt extrem de periculoase.

• Inspectați cu regularitate dacă există defecte ale discului de ferăstrău. Dacă este necesar, înlocuiți discul de ferăstrău.

• Ungeți discul nou de ferăstrău și curățați flanșele înainte de a asambla noul disc. Apoi, asamblați discul în direcția corespunzătoare și trageți flanșele cu fermitate folosind șurubul central.

• Folosiți doar flanșe originale. Toate celelalte tipuri nu sunt corespunzătoare.

• Nu lucrați niciodată fără calota de protecție a discului de ferăstrău.

• Piesa mobilă a calotei de protecție trebuie să rămână, de asemenea, asamblată.

• Nu ungeți niciodată discul de ferăstrău în timpul rotirii.

• Țineți întotdeauna mâinile departe de raza de acțiune a discului de ferăstrău.

• Nu luați niciodată piesa de prelucrat apucând-o cu mâinile de-a lungul sau din spatele discului de ferăstrău.

• Asigurați-vă că piesa de prelucrat nu atinge niciodată lama de ferăstrău înainte ca mașina să fie pornită.

• Nu prelucrați niciodată metal sau piatră cu această mașină.

• Folosiți sistemele de susținere pentru piesele de prelucrat lungi.

• Nu folosiți niciodată mașina într-un mediu periculos, în care sunt prezente gaze sau fluide inflamabile.

• Nu lăsați niciodată mașina nesupravegheată fără a o deconecta mai întâi de la priza de curent electric.

• Dacă auziți zgomote anormale, încercați să le depistați sursa sau duceți mașina la un tehnician sau o firmă de service.

• Dacă o piesă este stricată sau deteriorată, înlocuiți-o sau reparați-o imediat.

• Nu stați niciodată pe direcția discului de ferăstrău, stați în stânga sau în dreapta bancului ferăstrăului.

• De asemenea, mâinile trebuie plasate lângă cursa discului de ferăstrău.POWX07588 RO Copyright © 2022 VARO Pagina | 7 www.varo.com

• Folosiți întotdeauna maneta de avans, nu mâinile, pentru a împinge lemnul prin ferăstrău.

• Puneți întotdeauna lemnul în partea din față a ferăstrăului, apoi împingeți-l în continuare spre spate.

• Pentru tăierea în unghi ascuțit, se folosește doar ghidajul reglabil, ghidajul se scoate.

• Nu folosiți ghidajul ca măsură de lungime pentru tăierea grinzilor.

• Dacă s-a blocat discul ferăstrăului: mai întâi opriți mașina, înainte de a examina defecțiunea.

• Evitați piesele de prelucrat care reculează în direcția dumneavoastră luând următoarele măsuri:

i. Folosiți întotdeauna discuri de ferăstrău ascuțite.

ii. Nu tăiați piese de prelucrat prea mici.

iii. Nu eliberați niciodată piesa de prelucrat înainte de a fi împinsă

complet prin ferăstrău.

iv. Reglați întotdeauna ghidajul paralel cu discul de ferăstrău.

v. Nu scoateți niciodată protecția ferăstrăului.

• Înainte de a continua tăierea, asigurați-vă că stați ferm pe picioare și că mâinile sunt în poziția cerută.

• Nu folosiți niciodată solvenți pentru a curăța mașina. Pentru curățare, folosiți doar o cârpă umedă.

• Nu utilizați lame de ferăstrău deteriorate sau deformate.

• Înlocuiți inserția de masă la uzare.

• Utilizați doar discurile de ferăstrău indicate de producător și care sunt prevăzute pentru lucrul cu lemnul sau cu materiale similare, conform EN847-1.

• Aveți grijă la alegerea discului de ferăstrău să corespundă cu materialul care trebuie tăiat.

• Conectați ferăstrăul cu masă la un dispozitiv de colectare a prafului în timpul tăierii.

• Folosiți și corectați reglajul cuțitului de despicat.

• Folosiți și corectați reglajul apărătorii discului de ferăstrău superior.

• Aveți grijă la tăierea de caneluri.

Pana de despicare (8) împiedică prinderea unei piese de prelucrat în dinții ascendenți și proiectarea sa înspre lucrător. Pana de despicare trebuie să rămână montată pe durata exploatării.

7.2 Dispozitivul de protecție pentru discul ferăstrăului

Dispozitivul de protecție pentru discul ferăstrăului (7) îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului și de fragmentele de material proiectate. Dispozitivul de protecție a discului ferăstrăului.

7.3 Bagheta de împingere

Bagheta de împingere (13) se folosește în prelungirea mâinii și îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului. Bagheta de împingere trebuie utilizată întotdeauna atunci când intervalul dintre limitator și disc este mai mic de 120 mm.

8 DESPACHETAREA ȘI ASAMBLAREA

Despachetați utilajul și asigurați-vă că sunt prezente toate piesele. Notă: Dacă lipsește vreo componentă sau este deteriorată, anunțați comerciantul. Înainte de a efectua lucrări la mașină, deconectați ștecărul de la sursa de alimentare cu energie electrică.POWX07588 RO Copyright © 2022 VARO Pagina | 8 www.varo.com

8.1 Montarea / demontarea apărătorii discului de ferăstrău (Fig. 1- 2)

• Slăbiți butonul (33) cât mai mult posibil, până când butonul (33) atinge piulița (34), ca în figura B. Atenție: nu reglați piulița (34).

• Împingeți bolțurile de transport (35) cât mai mult posibil prin apărătoarea discului de ferăstrău (7), astfel încât profilul pătrat al bolțului de transport (35) să iasă în afară din apărătoarea discului de ferăstrău (7).

• Montați apărătoarea discului de ferăstrău (7) cu bolțul de transport (35) în adâncitura în formă de L (18) a cuțitului de despicat (8): mai întâi înainte, apoi în jos, ca în figura C.

• Apoi împingeți la loc bolțul de transport (35), cu profilul pătrat în adâncitura din apărătoarea discului de ferăstrău (7).

• Strângeți butonul (33) cât mai mult posibil. Atenție: apărătoarea discului de ferăstrău trebuie să se poată deplasa liber. Demontarea se face în ordine inversă.

8.2 Reglarea cuțitului de despicare (Fig. 3 - 4)

• Demontați apărătoarea discului de ferăstrău (7).

• Slăbiți șuruburile (19) și demontați cuțitul de despicare (8). Distanța dintre discul ferăstrăului (15) și cuțitul de despicare (8) trebuie să fie de 3-8 mm, ca în figura F.

• Asigurați-vă că cuțitul de despicare este drept și centrat în spatele discului ferăstrăului (15).

8.3 Montarea / schimbarea discului de ferăstrău (Fig. 5-6)

Purtați mănuși de protecție atunci când montați discul ferăstrăului. Pericol de vătămare la atingerea discul ferăstrăului. Utilizați doar discuri de ferăstrău care corespund caracteristicilor tehnice indicate în instrucțiunile de utilizare. Utilizați doar discuri de ferăstrău pe care este marcată o turație egală sau mai mare decât viteza marcată pe mașină. Sub nicio formă nu utilizați discuri de polizare ca instrumente de tăiere.

• Demontați apărătoarea discului de ferăstrău (31) slăbind șuruburile Phillips (32).

• Slăbiți piulița fixând cheia mare (29) la piuliță și utilizând cheia mică (30) pe arborele motorului pentru contracarare. Atenție: rotiți piulița în direcția de rotație a discului ferăstrăului.

• Demontați flanșa exterioară și discul ferăstrăului (15).

• Înainte de montarea unui disc nou, curățați cu atenție flanșele discului de ferăstrău. Fixați și strângeți în ordine inversă noul disc de ferăstrău. Săgeata marcată pe discul ferăstrăului și care indică direcția de rotație trebuie să fie îndreptată în aceeași direcție cu săgeata marcată pe mașină, iar dinții discului de ferăstrău trebuie să fie îndreptați în jos, pe partea frontală a ferăstrăului.

• Înainte de a relua lucrul cu ferăstrăul trebuie verificată funcționarea dispozitivelor de protecție.

• Avertisment! După fiecare schimb al discului de ferăstrău, verificați dacă apărătoarea discului de ferăstrău (7) se deschide și se închide după cum a fost proiectată. Verificați și dacă discul ferăstrăului (4) se rotește liber în apărătoarea sa (7).POWX07588 RO Copyright © 2022 VARO Pagina | 9 www.varo.com

• Avertisment! După fiecare schimb al discului de ferăstrău, verificați dacă discul ferăstrăului (15) se poate deplasa liber în inserția de masă (6) atunci când se află în poziție verticală și atunci când este înclinat la 45°.

8.4 Extragerea prafului (Fig. 7)

• Ferăstrăul este prevăzut cu un sistem de extragere a prafului.

• Vă recomandăm insistent să utilizați un sistem de extragere a prafului corespunzător materialului, ori de câte ori este posibil.

• Verificați cu regularitate și curățați canalele de aspirare.

Pericol de rănire! În eventualitatea unei defecțiuni de funcționare, apăsați imediat butonul roșu 0 de pe întrerupătorul pornire/oprire și scoateți din priză.

9.1 Verificarea înainte de a porni dispozitivul!

Pericol de rănire! Dispozitivul poate fi pus în funcțiune doar dacă nu este defect. Dacă o componentă este defectă, acest lucru reprezintă un pericol și componenta trebuie înlocuită înainte de a folosi din nou dispozitivul. Pentru a vă asigura că dispozitivul este în stare de funcționare sigură, verificați:

• Verificați dacă nu există defecțiuni vizibile.

• Verificați dacă toate componentele sunt corect montate.

• Verificați dacă echipamentul funcționează corect.

• Verificați dacă discul funcționează liber.

• Verificați dacă șurubul de reglare pentru setarea unghiului de înclinare este strâns.

9.2 Întrerupătorul de pornire / oprire

• Pornirea: Ferăstrăul pornește prin apăsarea butonului verde I de pe întrerupătorul On / Off (1). Înainte de pornirea ferăstrăului, așteptați ca ferăstrăul să ajungă la turație maximă.

• Oprirea: Ferăstrăul se oprește prin apăsarea butonului roșu 0 de pe întrerupătorul On / Off (1).

9.3 Limitatoarele piesei de prelucrat

9.3.1 Opritorul unghiular (Fig. 10)

Pentru tăierea transversală a elementelor din lemn trebuie utilizat ghidajul unghiular (10).

• Fixați extensia de ghidaj unghiular (19) la ghidajul unghiular (10) utilizând butoanele pentru ghidajul unghiular.

• Împingeți ghidajul unghiular (10) în canelura suprafeței mesei.

• Slăbiți butonul pentru unghiul ascuțit de tăiere (12).

• Rotiți extensia de ghidaj unghiular (19) până când săgeata indică unghiul dorit.

• Strângeți din nou butonul pentru unghiul ascuțit de tăiere (12).

• Verificați distanța dintre extensia de ghidaj unghiular (19) și discul ferăstrăului (15). Avertisment! Nu împingeți extensia de ghidaj unghiular (19) prea mult către discul ferăstrăului. Distanța dintre extensia de ghidaj unghiular (19) și discul ferăstrăului (15) trebuie să fie de aproximativ 2 cm. Dacă este necesar, slăbiți cele două butoane pentru ghidajul unghiular și reglați extensia de ghidaj unghiular (19). Apoi strângeți la loc butoanele pentru ghidajul unghiular.POWX07588 RO Copyright © 2022 VARO Pagina | 10 www.varo.com

9.3.2 Opritorul paralel (Fig. 8-9)

Nu utilizați simultan opritorul paralel și raportorul! Atunci când despicați bucăți de lemn trebuie utilizat Ghidajul paralel (11).

• Montați Ghidajul paralel (11) pe suprafața mesei (14) utilizând placa de fixare (26), șaibele (27) și butoanele (12): Pe exteriorul mesei ferăstrăului: fixați șurubul (12) și șaiba (27); Pe interiorul mesei ferăstrăului: placa de fixare (26). Modurile pentru utilizator Ghidajul paralel furnizat (11) are două suprafețe de ghidare cu înălțimi diferite, una pe fiecare latură a ghidajului. Utilizați latura cu înălțime mai mică pentru piese de prelucrat plate și pe cea cu înălțime de oprire mai mare pentru piese de prelucrat înalte.

• Pentru a schimba înălțimea opritorului, slăbiți butoanele (12) de pe Ghidajul paralel (11) și demontați-l de pe masă.

• Rotiți 180 ° Ghidajul paralel (11) astfel încât capătul frontal să fie îndreptat către spate.

• Strângeți la loc butoanele (12). Lățime de tăiere Ghidajul paralel (11) poate fi montat pe oricare latură a suprafeței mesei (14).

• Slăbiți cele două butoane (12).

• Cu ajutorul riglei (22) de pe suprafața mesei (1) se poate regla Ghidajul paralel (11) la dimensiunea dorită.

• Strângeți cele două butoane (12) pentru a fixa Ghidajul paralel (11).

• În plus față de ce afișează scala, măsurați lățimea de tăiere dintre discul ferăstrăului și Ghidajul paralel. După o nouă reglare, faceți o tăiere de test pentru a verifica dimensiunile.

9.4 Setarea unghiului discului (Fig. 7)

Pericol de rănire! Părți ale corpului sau obiecte amplasate în zona de reglare pot fi prinse de discul în funcțiune! Reglați adâncimea de tăiere doar atunci când discul este în repaus!

• Slăbiți atât butonul frontal pentru reglarea unghiului (2) cât și butonul posterior pentru reglarea unghiului (3).

• Reglați unghiul discului ferăstrăului glisând cele două butoane (2, 3) până când indicatorul (16) corespunde cu unghiul dorit de pe indicatorul unghiului de tăiere (4).

• Strângeți atât butonul frontal pentru reglarea unghiului (2) cât și butonul posterior pentru reglarea unghiului (3).

Există două metode de tăiere: Tăiere longitudinală (Fig. 9)

• Tăierea piesei de prelucrat pe lungimea texturii lemnului. Tăierea transversală sau debitarea; utilizați ghidajul unghiular (Fig. 10)

• Tăierea transversală a piesei de prelucrat.

9.5.1 Tăiere longitudinală

• Fixați bine ghidajul în poziția corectă de măsurare și îndepărtați ghidajul de tăiere de la căruciorul bancului.

• Apăsați lemnul ușor către banc și lăsați-l să gliseze către ghidajul de tăiere.POWX07588 RO Copyright © 2022 VARO Pagina | 11 www.varo.com Lăsați minim 3 cm de la partea din față a discului de ferăstrău înainte de a porni motorul. Partea lemnului care este în fața ghidajului trebuie să fie complet dreaptă. Țineți mâinile la minim 10 cm depărtare de traiectoria ferăstrăului.

• Porniți motorul și așteptați până când discul ferăstrăului a ajuns la turația maximă înainte de a începe tăierea.

• În timp ce apăsați lemnul pe banc și ghidaj, puteți împinge cu grijă lemnul prin disc, fără să forțați.

• Nu trageți niciodată înapoi lemnul de prelucrat. Dacă e nevoie, mai întâi opriți motorul fără să schimbați poziția piesei de prelucrat.

9.5.2 Tăierea transversală

• Scoateți ghidajul și aplicați ghidajul de tăiere transversală pe căruciorul din partea dreaptă.

• Reglați înălțimea discului (vezi tăierea longitudinală).

• Apăsați piesa de prelucrat pe ghidajul transversal și păstrați minim 2,5 cm distanță față de partea frontală a discului de ferăstrău.

• Porniți motorul și așteptați atingerea turației maxime.

• Apăsați piesa de prelucrat pe ghidaj și banc. Împingeți cu grijă lemnul prin discul de ferăstrău. Continuați până la trecerea de discul de ferăstrău. Apoi opriți motorul și rămâneți în această poziție până când discul de ferăstrău s-a oprit complet, apoi scoateți lemnul.

• Nu trageți niciodată înapoi lemnul. Dacă e necesar, opriți motorul și rămâneți în această poziție până când discul de ferăstrău s-a oprit complet.

10 CURĂȚAREA ȘI ÎNTREȚINEREA

10.1 Curățarea aparatului

Pericol de electrocutare! Nu stropiți cu apă și nu expuneți la apă Nu utilizați detergenți sau solvenți pentru curățare Acestea pot deteriora definitive aparatul. Piesele de plastic pot fi afectate de substanțele chimice. Tratarea atentă și curățarea regulată vor asigura starea de funcționare și performanțe îndelungate.

• Îndepărtați murdăria cu o perie.

• Ștergeți aparatul cu o cârpă umedă.

• Păstrați orificiile de ventilare curate și fără praf.

10.2 Întreținerea aparatului

Pericol de rănire! Înainte de efectuarea oricăror lucrări de întreținere, asigurați-vă că aparatul este nealimentat cu energie (deconectați de la priză). Pericol de rănire! Imediat după debitare, discul poate fi foarte fierbinte. Lăsați discul fierbinte să se răcească . Nu curățați un disc fierbinte cu lichide inflamabile. Un disc imobil poate răni! La înlocuirea discului, utilizați mănuși.POWX07588 RO Copyright © 2022 VARO Pagina | 12 www.varo.com 11 DEPOZITAREA, TRANSPORTUL

Pericol de rănire! Depozitați utilajul astfel încât să nu poată fi pornit de persoane neautorizate. Asigurați-vă că nimeni nu se poate răni pe unitatea depozitată. Deteriorarea utilajului! Nu depozitați în mediu umed fără protecție. 12 DATE TEHNICE Tensiune nominală 230-240 V Frecvență nominală 50 Hz Putere nominală consumată S1:500 W S6 15% 800 W Greutate 11,00 kg Clasă de protecție

Turații la ralanti 2950 min-1 Diametru disc (extern) 200 mm Orificiu disc (interior) 16 mm Grosime disc 2,4 mm Număr de dinți 24T Adâncime maximă de tăiere la 90° 43 mm Adâncime maximă de tăiere la 45° 27 mm Dimensiuni masă 505 x 373 mm Evacuare extractor de praf Ø 30 mm 13 ZGOMOT Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3) Nivel de presiune acustică LpA 87 dB(A) Nivel de putere acustică LwA 100 dB(A) ATENȚIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.POWX07588 RO Copyright © 2022 VARO Pagina | 13 www.varo.com 14 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării. 15 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Aruncați uleiul de motor uzat într-un mod care protejează mediul înconjurător. Vă sugerăm să îl depozitați într-un container sigilat la stația dvs. locală de service în vederea reciclării. Nu aruncați la gunoi și nu scurgeți pe pământ.POWX07588 RO Copyright © 2022 VARO Pagina | 14 www.varo.com

16 DECLARAȚIA DE CONFORMITATE

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că produsul: Ferăstrău cu masă marcă de comerț: Power Plus model: POWX07588 este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații. Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): 2011/65/EU 2014/30/EC 2006/42/EC Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Subsemnatul acționează în numele Directorului general executiv al societății, Philippe Vankerkhove Divizia de reglementare – Director de conformitate 03/12/2021, Lier - BelgiumPOWX07588 PL Prawa autorskie © 2022 VARO Strona | 1 www.varo.com 1 ZASTOSOWANIE............................................................................. 3
