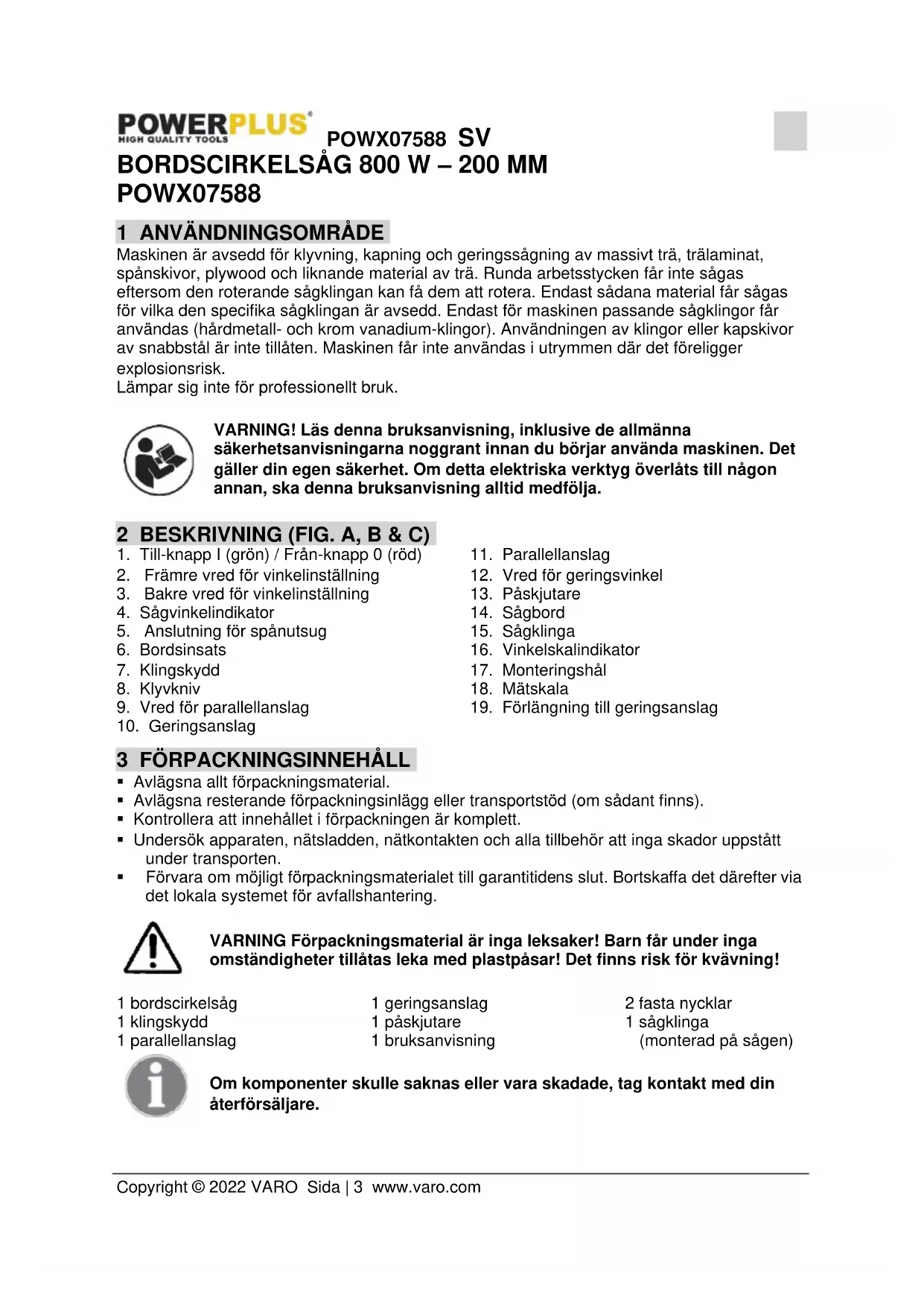

BRUKSANVISNING POWX07588 PowerPlus

5.4 Varsam skötsel och användning av elektriska verktyg ........................................ 5

9.4 Inställning av sågklingans vinkel (Fig. 7) ............................................................ 10

Maskinen är avsedd för klyvning, kapning och geringssågning av massivt trä, trälaminat, spånskivor, plywood och liknande material av trä. Runda arbetsstycken får inte sågas eftersom den roterande sågklingan kan få dem att rotera. Endast sådana material får sågas för vilka den specifika sågklingan är avsedd. Endast för maskinen passande sågklingor får användas (hårdmetall- och krom vanadium-klingor). Användningen av klingor eller kapskivor av snabbstål är inte tillåten. Maskinen får inte användas i utrymmen där det föreligger explosionsrisk. Lämpar sig inte för professionellt bruk. VARNING! Läs denna bruksanvisning, inklusive de allmänna säkerhetsanvisningarna noggrant innan du börjar använda maskinen. Det gäller din egen säkerhet. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A, B & C)

1. Till-knapp I (grön) / Från-knapp 0 (röd)

2. Främre vred för vinkelinställning

3. Bakre vred för vinkelinställning

4. Sågvinkelindikator

5. Anslutning för spånutsug

9. Vred för parallellanslag

12. Vred för geringsvinkel

19. Förlängning till geringsanslag

3 FÖRPACKNINGSINNEHÅLL

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpackningsinlägg eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, nätkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 bordscirkelsåg 1 klingskydd 1 parallellanslag 1 geringsanslag 1 påskjutare 1 bruksanvisning 2 fasta nycklar 1 sågklinga (monterad på sågen) Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWX07588 SV Copyright © 2022 VARO Sida | 4 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Studera manualen före användning.

Uppfyller tillämpliga säkerhetsstandarder I europeiska direktiv.

Håll händerna borta från sågklingan. Rör inte sågklingan vid start eller då maskinen används.

Bär andningsmask om dammiga förhållanden!

Maskin klass II – dubbel isolering, jordad kontakt behövs ej.

5 ALLMÄNNA SÄKERHETSANVISNINGAR

Studera noga samtliga säkerhetsvarningar och alla anvisningar. Uraktlåtenhet att följa alla varningar och anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla varningar och instruktioner för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i varningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med motordrivna verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets nätkontakt måste passa till eluttaget. Nätkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.

• Använd aldrig nätsladden till vad den inte är avsedd för. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur nätkontakten. Håll sladden borta från stark värme, olja, skarpa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.POWX07588 SV Copyright © 2022 VARO Sida | 5 www.varo.com

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning och bär alltid skyddsglasögon. Säkerhetsutrustning som andningsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på vad verktyget ska användas till, minskar risken för personskador.

• Undvik att verktyget sätts igång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och att utrustningen används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Varsam skötsel och användning av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg är farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.POWX07588 SV Copyright © 2022 VARO Sida | 6 www.varo.com

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhet vidmakthålls.

6 EXTRA SÄKERHETSINSTRUKTIONER

• När sågklingor med hårdmetalltänder används (kolspetsade) är det lämpligt att använda klingor med negativ eller svagt positiv skärvinkel. Använd inte sågklingor med djupt skurna tänder. De kan greppa i klingskyddet.

• Obs: Montera först alla delar noggrant innan arbetet påbörjas. Följ proceduren enligt anvisningarna.

• Spänn alltid fast eller tryck arbetsstycket ordentligt mot styrningen innan du påbörjar sågningen. Användning av tillgängliga fastspänningsanordningar är att föredra framför att använda händerna.

• Viktigt: Om du håller arbetsstycket för hand för sågningen som ska utföras, håll ett avstånd på minst 10 cm från sågklingan.

• Tryck alltid arbetsstycket mot sågbordet.

• Håll sågklingan skarp och kontrollera regelbundet att den roterar fritt utan onormala vibrationer. Byt ut sågklingan vid behov.

• Låt maskinen rotera fritt tills den når maximalt varvtal, innan du påbörjar sågningen.

• Håll luftintagen fria på baksidan och botten av sågen och elmotorn för en längre maskinlivslängd. Damm- och spånansamlingar måste tas bort.

• Lås alltid de olika vinkelinställningarna innan du börjar sågningen.

• Köp endast specificerade sågklingor med ett varvtal på minst 6000 varv per minut.

• Använd endast rätt sågklinga. För små eller för stora sågklingor är extremt farliga.

• Inspektera sågklingan regelbundet för eventuella fel. Byt ut sågklingan vid behov.

• Smörj den nya sågklingan och rengör flänsarna innan du monterar den nya sågklingan. Montera sågklingan i rätt riktning och dra fast flänsarna ordentligt med klingbulten.

• Använd endast originalflänsar, andra typer bör inte användas.

• Arbeta aldrig utan klingskyddet.

• Den rörliga delen av klingskyddet måste också förbli monterad.

• Smörj aldrig sågklingan medan den roterar.

• Håll alltid händerna borta från sågklingans rörelseriktning.

• Plocka aldrig upp arbetsstycket genom att gripa det med händerna längs med eller bakom sågklingan.

• Se till att arbetsstycket inte vidrör sågklingan innan maskinen har slagits på.

• Såga aldrig metaller eller stensorter med denna maskin.

• Använd stödhjälpmedel för att stödja långa arbetsstycken.

• Använd aldrig maskinen i en farlig miljö där det finns brandfarliga gaser eller vätskor.

• Lämna aldrig maskinen utan uppsikt utan att först dra ur nätkontakten.

• Om du hör onormala ljud, försök att spåra dem eller ta maskinen till auktoriserad montör eller servicecenter.

• Om en del är trasig eller skadad, byt ut den eller reparera den omedelbart.

• Stå aldrig i sågklingans rörelseriktning utan stå till vänster eller höger om sågbänken.

• Dina händer måste också placeras utanför sågklingans rörelseriktning.

• Använd alltid påskjutaren istället för händerna för att skjuta materialet genom sågen.

• Placera alltid arbetsstycket som ska sågas framtill på sågbordet och skjut det sedan under sågningen bakåt.

• För geringssågning ska endast den justerbara styrningen användas och anslaget måste tas bort.

• Använd aldrig anslaget som måttstock vid kapningen av balkar.

• Om sågklingan kör fast: stäng först av maskinen innan du åtgärdar felet.

• Undvik att arbetsstycken slår tillbaka i din riktning genom att vidta följande åtgärder:

• Använd alltid vassa sågklingor.POWX07588 SV Copyright © 2022 VARO Sida | 7 www.varo.com

• Såga inte för små arbetsstycken.

• Släpp aldrig arbetsstycket förrän det helt skjutits igenom sågen.

• Justera alltid styrningen parallellt med sågklingan.

• Ta aldrig bort klingskyddet.

• Innan du börjar såga, se till att du står stadigt och att dina händer är i rätt läge för arbetsuppgiften.

• Använd aldrig thinner för att rengöra maskinen. Använd endast en med vatten fuktad trasa för rengöring.

• Använd inte sågklingor som är skadade eller deformerade.

• Byt ut bordsinsatsen när den är sliten.

• Använd endast sågklingor specificerade av tillverkaren som är avsedda för arbete med trä eller liknande material enligt EN847-1.

• Se till att valet av sågklinga passar för materialet som ska sågas.

• Anslut bordssågen till ett spånuppsamlingssystem vid sågning.

• Se till att klyvkniven är korrekt inställd.

• Se till att det övre klingskyddet är korrekt inställt.

• Var försiktig vid klyvning. 7 SÄKERHETSANORDNINGAR

Klyvkniven (8) förhindrar att arbetsstycket förs med av sågtändernas uppåtriktade rörelse och kastas mot operatören. Klyvkniven måste alltid finnas monterad under användning.

Klingskyddet (7) skyddar användaren från att oavsiktligt komma åt sågklingan och mot kringflygande flisor. Klingskyddet måste alltid finnas monterat under användning.

Påskjutaren (13) tjänstgör som handens förlängning och skyddar användaren mot att oavsiktligt röra sågklingan. Påskjutaren måste alltid användas när avståndet mellan anslaget och sågklingan är mindre än 12 cm.

8 UPPACKNING OCH MONTERING

Packa upp maskinen och kontrollera att alla delar finns med. Obs: Om någon av delarna saknas eller är skadad kontakta återförsäljaren. Innan du utför något arbete på maskinen, koppla ur nätkontakten från eluttaget.

8.1 Installation/borttagning av klingskyddet (Fig. 1-2)

• Lossa vredet (33) så långt som möjligt tills vredet (33) rör vid muttern (34), som visas på Fig. 1. Obs: justera inte muttern (34).

• Skjut vagnsbulten (35) så långt som möjligt genom klingskyddet (7) så att vagnsbultens (35) fyrkantiga profil sticker ut från klingskyddet (7).

• Montera klingskyddet (7) med vagnsbulten (35) i det L-formade urtaget (18) på klyvkniven (8): först framåt och sedan nedåt, som visas på Fig. 2.

• Sätt sedan tillbaka vagnsbulten (35) med den fyrkantiga profilen i urtaget i klingskyddet (7).

• Dra åt vredet (33) så långt som möjligt. Obs: övre delen av klingskyddet måste kunna röra sig fritt. Demontering sker i omvänd ordning.POWX07588 SV Copyright © 2022 VARO Sida | 8 www.varo.com

• Lossa skruvarna (19) och ta bort klyvkniven (8). Avståndet mellan sågklingan (15) och klyvkniven (8) ska vara 3-8 mm, som visas på Fig. 4.

• Se till att klyvkniven sitter rakt och i linje med sågklingan (15).

8.3 Montering/byte av sågklinga (Fig. 5-6)

Använd skyddshandskar vid montering av sågklingan. Risk för skador vid beröring av sågklingan. Använd endast sågklingor som överensstämmer med specifikationerna i bruksanvisningen. Använd endast sågklingor som är märkta med en hastighet som är lika med eller högre än den hastighet som är angiven på maskinen. Använd under inga omständigheter slipskivor som skärverktyg.

• Ta bort sågklingsskyddet (31) genom at lossa Phillips-skruvarna (32).

• Lossa klingmuttern genom att sätta den stora nyckeln (29) på muttern och använda den lilla nyckeln (30) på motoraxeln för att hålla emot. Obs: klingmuttern ska vridas i sågklingans rotationsriktning, se Fig. 6.

• Ta bort den yttre flänsen och ta bort sågklingan (15).

• Rengör sågklingans flänsar noggrant innan du installerar den nya sågklingan. Montera den nya sågklingan i omvänd ordning mot ovan. Pilen på sågklingan anger rotationsriktningen och ska peka i samma riktning som pilen markerad på maskinen; sågklingans tänder ska peka nedåt på sågens framsida.

• Innan du börjar arbeta med sågen igen måste skyddsanordningarnas funktion kontrolleras.

• Varning! Efter varje klingbyte, kontrollera att klingskyddet (7) öppnas och stängs efter behov. Kontrollera dessutom att sågklingan (15) löper fritt i klingskyddet (7).

• Varning! Efter varje klingbyte, kontrollera att sågklingan (15) kan röra sig fritt i bordsinsatsen (6), i vertikalt läge och lutat till 45°.

8.4 Spånutsug (Fig. 7)

• Sågen är utrustad med ett spånutsugssystem.

• Vi rekommenderar starkt att när det är möjligt använda ett utsugssystem som lämpar sig för materialet ifråga.

• Kontrollera och rengör regelbundet sugkanalerna. 9 ANVÄNDNING Risk för personskador! I den händelse maskinen inte fungerar som den ska, tryck omedelbart på den röda knappen 0 på strömbrytaren och dra ur stickkontakten.POWX07588 SV Copyright © 2022 VARO Sida | 9 www.varo.com

9.1 Undersök följande innan du startar maskinen!

Risk för personskador! Maskinen får endast startas om den är helt felfri. Det kan vara farligt att starta maskinen om en komponent är defekt. Den måste bytas ut innan maskinen kan användas igen. Undersök följande för att säkerställa att maskinen är i ett säkert funktionsdugligt skick:

• Undersök att inga synbara defekter föreligger.

• Kontrollera att all maskinens delar är riktigt monterade.

• Kontrollera att säkerhetsanordningarna fungerar som de ska.

• Kontrollera att sågklingan löper fritt.

• Kontrollera att justerratten för att ställa in sågklingans vinkel är låst med låsspaken.

• Igångsättning: Maskinen startas med den gröna knappen I på strömbrytaren (1). Innan sågningen påbörjas, vänta tills sågklingan nått maximalt varvtal.

• Avstängning: Maskinen stängs av med den röda knappen 0 på strömbrytaren (1). Anm. För att göra bruk av hela skalan av inställningar 0-45° kan såghöjden behöva minskas i motsvarande grad.

9.3 Geringsanslag och parallellanslag

9.3.1 Geringsvinkelanslag (Fig. 10)

För kapning av trävirke måste geringsanslaget (10) användas.

• Fäst geringsanslagsförlängningen (19) på geringsanslaget (10) med vreden till geringsanslaget.

• Skjut in geringsanslaget (10) i skåran på sågbordet.

• Lossa vredet för geringsvinkel (12).

• Vrid geringsanslagsförlängningen (19) tills pilen pekar på önskad vinkel.

• Dra åt vredet för geringsvinkel (12) igen.

• Kontrollera avståndet mellan geringsanslagsförlängningen (19) och sågklingan (15). Varning! Skjut inte geringsanslagsförlängningen (19) för långt mot sågklingan. Avståndet mellan geringsanslagsförlängningen (19) och sågklingan (15) bör vara ca. 2 cm. Vid behov, lossa de två vreden för geringsanslaget och justera geringsanslagsförlängningen (19). Dra åter åt vreden för geringsanslaget.

9.3.2 Parallellanslag (Fig. 8-9)

Använd inte parallellanslaget och geringsanslaget samtidigt! Vid klyvning av trävirke måste parallellanslaget (11) användas.

• Parallellanslaget (11) monteras på sågbordet (14) med vred (12) och bricka (27) utanför sågbordet och med klämplattan (26) på insidan av sågbordet, se Fig. 8. Parallellanslagets alternativa lägen Det medföljande parallellanslaget (11) har två styrytor av olika höjd, en på vardera sidan om anslaget. Använd den lägre höjden för platta arbetsstycken, den högre höjden på anslaget för högre arbetsstycken.POWX07588 SV Copyright © 2022 VARO Sida | 10 www.varo.com

• För att växla höjd på anslaget, lossa vreden (12) för parallellanslaget (11) och ta bort det från sågbordet.

• Vänd parallellanslaget (11) 180° så att den främre änden pekar bakåt.

• Dra åt vreden (12) igen. Skärbredd Parallellanslaget (11) kan monteras på båda sidor av sågbordet (14).

• Lossa de två vreden (12).

• Med hjälp av graderingen (22) på sågbordet (1) kan parallellanslaget (11) justeras till önskad skärbredd.

• Dra åt de två vreden (12) för att fixera inställningen av parallellanslaget (11).

• Skärbredden är det samma som avståndet mellan sågklingan och parallellanslaget. Efter det att du gjort en justering, gör en testsågning för att kontrollera skärbredden.

9.4 Inställning av sågklingans vinkel (Fig. 7)

Risk för personskador! Kroppsdelar eller andra föremål inom området för inställningen kan fastna i sågklingan när den rör sig! Sågklingans vinkel får endast ställas in när sågklingan står stilla!

• Lossa både det främre vredet för vinkeljustering (2) och det bakre vredet för vinkeljustering (3).

• Justera sågklingans vinkel genom att vrida de två vreden (2, 3) tills vinkelskalindikatorn (16) visar önskad vinkel på vinkelskalan (4).

• Dra åt både det främre vredet för vinkeljustering (2) och det bakre vredet för vinkeljustering (3).

Det finns två typer av sågningsmetoder: Längsgående sågning (Fig. 9)

• Sågning av arbetsstycket längsmed träets fibrer. Kapning eller sågning tvärs över, med användning av geringsanslaget (Fig. 10)

• Sågning av arbetsstycket tvärs över träets fibrer.

9.5.1 Längsgående sågning

• Ställ in parallellanslaget i önskat läge och ta bort geringsanslaget från sin skåra.

• Tryck arbetsstycket lätt mot sågbordet och låt det glida mot parallellanslaget. Håll arbetsstycket minst 3 cm från sågklingans framsida innan du slår på motorn. Den sida av arbetsstycket som ligger mot anslaget ska vara helt rak. Håll händerna minst 10 cm från den såglinje som ska följas.

• Slå på motorn och vänta tills sågklingan har nått maximal hastighet innan du börjar såga.

• Medan du trycker arbetsstycket mot sågbordet och anslaget, skjut försiktigt arbetsstycket genom sågklingan utan att tvinga det.

• Dra aldrig arbetsstycket bakåt. Stäng vid behov först av motorn utan att försöka ändra arbetsstyckets läge.

9.5.2 Tvärgående sågning

• Ta bort parallellanslaget och sätt geringsanslaget i den högra skåran på sågbordet.

• Justera sågklingans höjd (se längsgående sågning).

• Tryck arbetsstycket mot geringsanslaget och håll det på minst 2,5 cm avstånd från sågklingans framsida innan motorn slås på.POWX07588 SV Copyright © 2022 VARO Sida | 11 www.varo.com

• Slå på motorn och vänta tills maxhastigheten har uppnåtts.

• Tryck arbetsstycket mot anslaget och sågbordet. Tryck försiktigt arbetsstycket genom sågklingan. Fortsätt tills hela arbetsstycket skjutits förbi sågklingan. Stäng sedan av motorn och behåll arbetsstycket i detta läge tills sågklingan har stannat helt innan du tar bort det.

• Dra aldrig tillbaka arbetsstycket. Stäng vid behov först av motorn och rör inte arbetsstycket förrän sågklingan har stannat helt.

Risk för elektriska stötar! Stänk aldrig vatten på maskinen eller använd vatten för rengöring. Använd aldrig rengöringsmedel eller lösningsmedel för att rengöra maskinen. De kan medföra irreparabla skador på maskinen. Delar av plast kan frätas av kemikalier. Omsorgsfull skötsel och regelbunden rengöring är en garanti för att maskinen förblir funktionsduglig och arbetar effektivt under lång tid.

• Smuts ska avlägsnas med en borste.

• Maskinen kan torkas av med en fuktad trasa.

• Håll ventilationsspringorna rena och fria från damm.

10.2 Underhåll av maskinen

Risk för personskador! Innan något underhåll företas se till att stickkontakten dragits ur eluttaget. Risk för personskador! Då maskinen nyss använts kan sågklingan vara mycket het. Låt sågklingan svalna om den är het. Rengör aldrig en het sågklinga med lättantändliga vätskor. Även en stillastående sågklinga kan ge upphov till skador! Använd handskar vid byte av sågklinga.

Risk för personskador! Maskinen ska förvaras så att den inte kan startas av obehöriga. Se till att ingen kan skada sig på maskinen under förvaring. Risk för maskinskador! Maskinen får inte förvaras utan skydd i en fuktig omgivning.POWX07588 SV Copyright © 2022 VARO Sida | 12 www.varo.com 12 TEKNISKA DATA Märkspänning 230-240 V Märkfrekvens 50 Hz Märkeffekt S1:500 W S6 15 % 800 W Vikt 11,00 kg Skyddsklass

Tomgångsvarvtal 2950 min-1 Ytterdiam. sågklinga 200 mm Innerdiam. sågklinga 16 mm Tjocklek sågklinga 2,4 mm Antal tänder 24 T Max. såghöjd vid 90° 43 mm Max. såghöjd vid 45° 27 mm Sågbordets mått 505 x 373 mm Dammsugsuttag Ø 30 mm 13 BULLER Bulleremissionsvärden uppmätta enligt tillämplig standard. (K=3) Ljudtrycksnivå LpA 87 dB(A) Ljudeffektnivå LwA 100 dB(A) OBS! Bär hörselskydd när ljudtrycket överstiger 85 dB(A).POWX07588 SV Copyright © 2022 VARO Sida | 13 www.varo.com 14 GARANTI

• Produkten garanteras i överensstämmelse med gällande lagbestämmelser för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

Då produkten tjänat ut får den inte lämnas med det vanliga hushållsavfallet utan ska deponeras på miljömässigt korrekt sätt och enligt gällande lokala bestämmelser. Avfall som kommer från elektriska maskinkomponenter får inte hanteras som vanligt hushållsavfall. De ska deponeras för återvinning där återvinningscentraler finns att tillgå. Kontakta lokala myndigheter eller din återförsäljare för närmare information om återvinning.POWX07588 SV Copyright © 2022 VARO Sida | 14 www.varo.com

16 FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, deklarerar härmed att, Produkt: Bordscirkelsåg Varumärke: POWERplus Modell: POWX07588 överensstämmer med väsentliga krav och andra relevanta bestämmelser i tillämpliga Europeiska direktiv, baserat på tillämpningen av Europeiska harmoniserade standarder. Varje ej godkänd ändring av apparaten gör denna deklaration ogiltig. Europeiska direktiv (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): 2011/65/EU 2014/30/EC 2006/42/EC Europeiska harmoniserade standarder (inklusive, i tillämpliga fall, ändringar till dessa, fram till dagen för undertecknandet): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Ansvarig för den tekniska dokumentationen: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertecknad agerar på uppdrag av företagets VD, Philippe Vankerkhove Tillämpningsansvarig - Registrerings- och regelfrågor 03/12/2021, Lier - BelgiumPOWX07588 FI Copyright © 2022 VARO S i v u | 1 www.varo.com 1 KÄYTTÖ ........................................................................................... 3
