KÄYTTÖOHJE POWX07588 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö ...................................................... 5

8.1 Sahanterän suojuksen asentaminen/poistaminen (kuva 1-2) .............................. 7

8.2 Halkaisukiilan säätö (kuva 3-4) .............................................................................. 7

8.3 Sahanterän kiinnittäminen/vaihtaminen (kuva 5-6) ............................................... 8

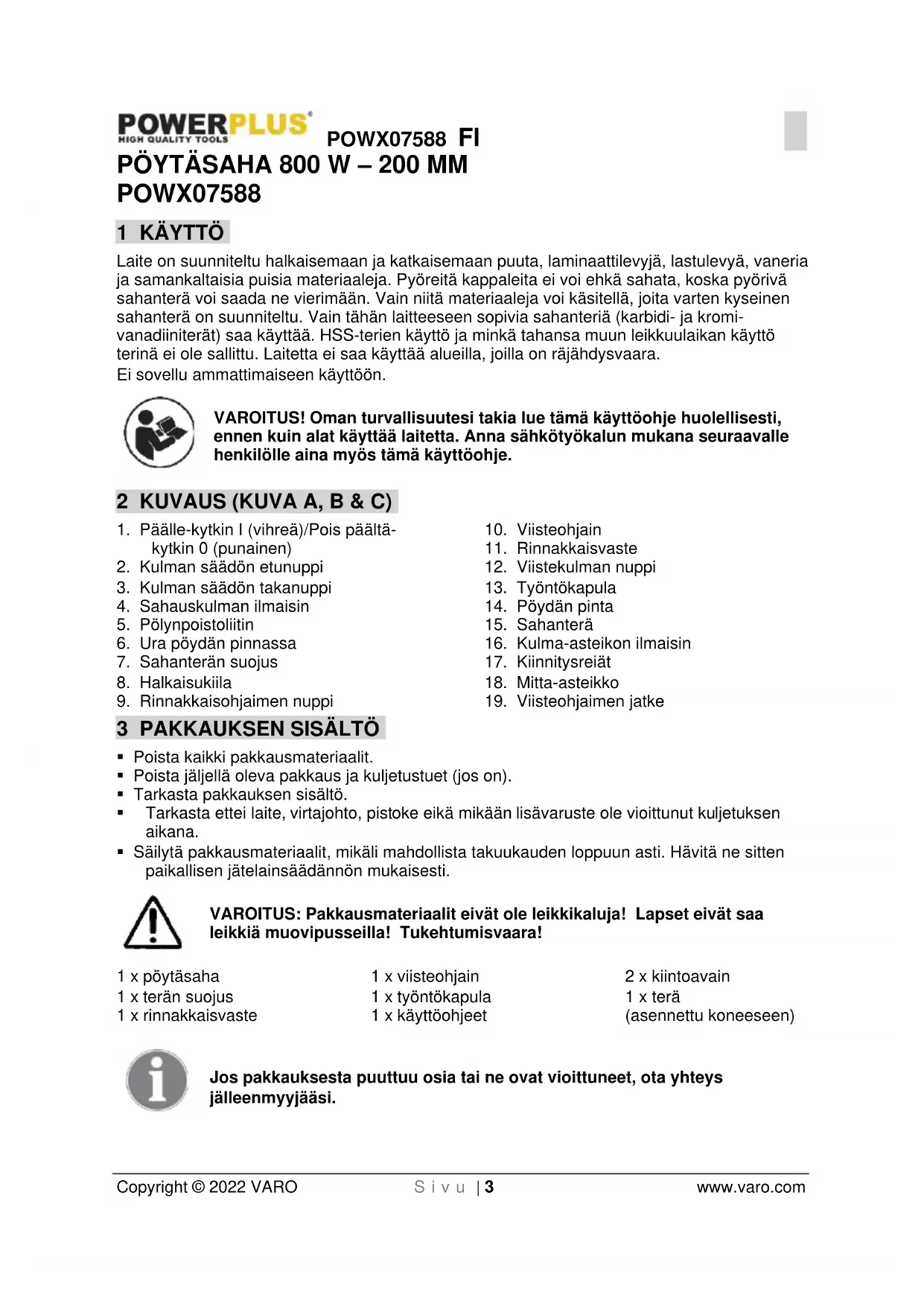

POWX07588 1 KÄYTTÖ Laite on suunniteltu halkaisemaan ja katkaisemaan puuta, laminaattilevyjä, lastulevyä, vaneria ja samankaltaisia puisia materiaaleja. Pyöreitä kappaleita ei voi ehkä sahata, koska pyörivä sahanterä voi saada ne vierimään. Vain niitä materiaaleja voi käsitellä, joita varten kyseinen sahanterä on suunniteltu. Vain tähän laitteeseen sopivia sahanteriä (karbidi- ja kromi- vanadiiniterät) saa käyttää. HSS-terien käyttö ja minkä tahansa muun leikkuulaikan käyttö terinä ei ole sallittu. Laitetta ei saa käyttää alueilla, joilla on räjähdysvaara. Ei sovellu ammattimaiseen käyttöön. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A, B & C)

1. Päälle-kytkin I (vihreä)/Pois päältä-

2. Kulman säädön etunuppi

3. Kulman säädön takanuppi

4. Sahauskulman ilmaisin

5. Pölynpoistoliitin

6. Ura pöydän pinnassa

7. Sahanterän suojus

9. Rinnakkaisohjaimen nuppi

16. Kulma-asteikon ilmaisin

19. Viisteohjaimen jatke

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit, mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x pöytäsaha 1 x terän suojus 1 x rinnakkaisvaste 1 x viisteohjain 1 x työntökapula 1 x käyttöohjeet 2 x kiintoavain 1 x terä (asennettu koneeseen) Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.POWX07588 FI Copyright © 2022 VARO S i v u | 4 www.varo.com 4 SYMBOLIT Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

Henkilö- sekä laitevahinkovaara.

Lue ohjekirja ennen käyttöä.

Noudattaa voimassa olevien eurooppalaisten direktiivien turvallisuusstandardeja.

Käytä kuulosuojaimia.

Käytä silmäsuojaimia.

Pidä kädet etäällä teristä. Älä koske teriin, kun käynnistät tai käytät laitetta.

Käytä hengityssuojainta pölyisissä paikoissa!

Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita. 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina, että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.POWX07588 FI Copyright © 2022 VARO S i v u | 5 www.varo.com

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on asennossa OFF (0), ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.

• Älä yliarvioi taitojasi. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteelle asetuksia, vaihdat lisävarusteita tai asetat laitteen syrjään. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla laitetta huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai sillä tavoin viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tälle tietylle laitetyypille on ohjeistettu käytettäväksi. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.POWX07588 FI Copyright © 2022 VARO S i v u | 6 www.varo.com 6 LISÄTURVALLISUUSOHJEITA

• Kun käytät sahanteriä kovilla metallihampailla (hiilikärkiset), on suositeltavaa käyttää teriä negatiivisessa tai hieman positiivisessa leikkuukulmassa. Älä käytä sahanteriä, joissa on syvät leikkuuhampaat. Ne voivat tarttua suojukseen.

• Huomio: kokoa ensin kaikki osat huolellisesti ennen työskentelyn aloittamista. Noudata annettuja ohjeita.

• Kiinnitä tai paina työkappale aina tiukasti sahaohjainta vasten ennen kuin aloitat. Kaikista mahdollisista kiinnitysvaihtoehdoista paras on kiinni pitäminen omilla käsilläsi.

• Tärkeää: jos pidät työkappaletta kiinni käsilläsi suoritettavaa käsittelyä varten, pidä vähintään 100 mm etäisyys sahanterästä.

• Paina työkappaletta aina penkkiä vasten.

• Pidä sahanterä terävänä ja tarkista säännöllisesti, että se pyörii vapaasti ilman epänormaalia tärinää. Vaihda sahanterä tarvittaessa.

• Anna koneen pyöriä vapaasti, kunnes se saavuttaa enimmäiskierrosmäärän, ennen kuin aloitat käsittelyn.

• Huolla sahapenkin ja sähkömoottorin takana ja alla olevat ilmanottoaukot koneen pidemmän käyttöiän varmistamiseksi. Poista kerääntynyt pöly.

• Lukitse aina eri asteiset säädöt ennen käsittelyn aloittamista.

• Osta vain sopivia sahanteriä vähintään 6000 kierroksella minuutissa.

• Käytä vain sopivia sahanteriä. Liian pienet tai suuret sahanterät ovat erittäin vaarallisia.

• Tarkista säännöllisesti, että sahanterässä ei ole vikoja. Vaihda sahanterä tarvittaessa.

• Rasvaa uusi sahanterä ja puhdista laipat ennen uuden terän kokoamista. Kokoa sitten terä oikean suuntaisesti ja vedä laipat tiukasti käyttämällä keskipulttia.

• Käytä vain alkuperäisiä laippoja. Kaikki muun tyyppiset laipat eivät ole sopivia.

• Älä koskaan työskentele ilman sahanterän suojusta.

• Suojuksen liikkuva osa on myös pidettävä asennettuna.

• Älä koskaan rasvaa pyörivää sahanterää.

• Pidä aina kätesi kaukana sahanterien kulkureitiltä.

• Älä koskaan ota kiinni työkappaleesta käsin, niin että kätesi ovat sahanterää pitkin tai sen takana.

• Varmista, että työkappale ei koskaan koske sahanterää ennen kuin kone on kytketty päälle.

• Älä koskaan käsittele metallia tai kivilajeja tällä koneella.

• Käytä tukia pitkien työkappaleiden tukemiseen.

• Älä koskaan käytä konetta vaarallisessa ympäristössä, jossa on palavia kaasuja tai nesteitä.

• Älä koskaan jätä konetta ilman valvontaa, ellet ole kytkenyt sitä ensin irti sähköverkosta.

• Jos kuulet epänormaalia ääntä, yritä tunnistaa se tai vie kone valtuutetulle huoltohenkilölle tai korjausyritykseen.

• Jos jokin osa on rikki tai vioittunut, vaihda tai korjaa se välittömästi.

• Älä koskaan seiso sahanterän kulkureitillä vaan sahapenkin vasemmalla tai oikealla puolella.

• Kätesi tulee olla asetettuna sahanterän kulkureitin viereen.

• Käytä aina työntökapulaa käsiesi sijaan työntääksesi puuta sahan läpi.

• Aseta puu aina sahapenkin eteen ja työnnä sitä sitten eteenpäin takaa.

• Kun teet viistoleikkausta, käytä vain säädettävää ohjainta ja irrota suojus.

• Älä koskaan käytä suojusta lineaarisena mittana palkkien sahaamiseen.

• Jos sahanterä lukittuu: sammuta ensin kone ennen kuin yrität tehdä korjauksia.

• Vältä työkappaleiden takaiskua itseesi päin noudattamalla seuraavia toimenpiteitä:

i. Käytä aina teräviä sahanteriä.

ii. Älä sahaa liian pieniä työkappaleita.

iii. Älä koskaan päästä irti työkappaleesta ennen kuin se on

työnnetty kokonaan sahan läpi.POWX07588 FI Copyright © 2022 VARO S i v u | 7 www.varo.com

iv. Säädä ohjain aina yhdensuuntaisesti sahanterän kanssa.

v. Älä koskaan irrota sahan suojusta.

• Ennen kuin jatkat sahaamista varmista, että seisot tukevassa asennossa ja että kätesi ovat vaaditussa paikassa.

• Älä koskaan puhdista konetta ohennusaineilla. Käytä puhdistamiseen vain kosteaa liinaa.

• Älä käytä vioittuneita tai vääristyneitä sahanteriä.

• Vaihda kulunut pöydän ura uuteen.

• Käytä vain valmistajan määrittämiä sahanteriä, jotka on tarkoitettu työskentelyyn puun tai vastaavien materiaalien kanssa EN 847-1 -standardin mukaisesti.

• Valitse sahanterä sahattavan materiaalin mukaan.

• Kytke pöytäsaha pölynkeräyslaitteeseen sahauksen ajaksi.

• Käytä asianmukaista halkaisukiilaa ja säädä se asianmukaisesti

• Käytä asianmukaista ylempää sahanterän suojusta ja säädä se asianmukaisesti.

• Ole varovainen tehdessäsi uurteita. 7 SUOJAVARUSTEET

Halkaisukiila (8) estää työkappaleen kiinni juuttumisen kohoaviin hampaisiin ja paiskautumisen käyttäjää vasten. Halkaisukiilan on pysyttävä paikoillaan käytön aikana.

7.2 Sahanterän suojus

Sahanterän suojus (7) suojaa käyttäjää koskemasta vahingossa sahanterään ja lentäviltä kappaleilta. Sahanterän suojuksen on pysyttävä aina paikoillaan käytön aikana.

Työntökapula (13) toimii käden jatkeena ja suojelee käyttäjää koskemasta vahingossa sahanterään. Työntökapulaa on aina käytettävä, kun väli vasteen ja sahanterän välillä on alle 120 mm.

8 PURKAMINEN JA KOKOAMINEN

Pura laite pakkauksesta ja varmista, että kaikki kappaleet ovat mukana. Huom.: Jos joku osista puuttuu tai on vioittunut, ota yhteys jälleenmyyjään. Ennen kuin työskentelet koneella, kytke se irti sähköverkosta

8.1 Sahanterän suojuksen asentaminen/poistaminen (kuva 1-2)

• Löysää nuppia (33) niin pitkälle kuin mahdollista, kunnes nuppi (33) koskee mutteria (34) kuvan B näyttämällä tavalla. Huomio: älä säädä mutteria (34).

• Työnnä lukkopulttia (35) niin pitkälle kuin mahdollista sahanterän suojuksen (7) läpi, jotta lukkopultin (35) neliömäinen profiili työntyy esiin sahanterän suojuksesta (7).

• Kiinnitä sahanterän suojus (7) lukkopultilla (35) L-muotoiseen syvennykseen (18) halkaisukiilassa (8): ensin eteen ja sitten alas kuvassa C näytetyllä tavalla.

• Työnnä sitten lukkopulttia (35) takaisin taakse, niin että neliömäinen profiili menee sahanterän suojuksen (7) syvennykseen.

• Kiristä nuppia (33) niin pitkälle kuin mahdollista. Huomio: ylemmän sahanterän suojuksen on liikuttava vapaasti. Suojuksen purkaminen tehdään noudattamalla ohjeita vastakkaisessa järjestyksessä.

8.2 Halkaisukiilan säätö (kuva 3-4)

• Irrota sahanterän suojus (7)

• Löysää ruuveja (19) ja irrota halkaisukiila (8). Sahanterän (15) ja halkaisukiilan (8) välisen etäisyyden on oltava 3-8 mm kuvassa F näytetyllä tavalla.POWX07588 FI Copyright © 2022 VARO S i v u | 8 www.varo.com

• Varmista, että halkaisukiila on suorassa ja keskitettynä sahanterän (15) takana.

8.3 Sahanterän kiinnittäminen/vaihtaminen (kuva 5-6)

Kun kiinnität sahanterän, käytä suojakäsineitä. Loukkaantumisvaara sahanterää koskiessa. Käytä vain sahanteriä, jotka vastaavat käyttöohjeissa annettuja ominaisuuksia. Käytä vain sahanteriä, jotka on merkitty samalla tai korkeammalla nopeudella kuin koneeseen merkitty nopeus. Älä käytä hiomalaikkoja missään tapauksessa katkaisuvälineinä.

• Irrota sahanterän kansi (31) löysäämällä Phillips-ruuvit (32).

• Löysää mutteri asettamalla suuri kiintoavain (29) mutteriin ja käyttämällä pientä kiintoavainta (30) moottorin akselissa vastavaikutuksen luomiseksi. Huomio: käännä mutteria sahanterän pyörimissuuntaan.

• Irrota ulkolaippa ja sahanterä (15).

• Puhdista huolellisesti sahanterän laipat ennen kuin asennat uuden sahanterän. Vaihda ja kiristä uusi sahanterä vastakkaisessa järjestyksessä. Sahanterään merkityn nuolen, joka ilmaisee pyörimissuuntaa, on osoitettava samaan suuntaan kuin koneeseen merkitty nuoli, ja sahanterän hampaiden on osoitettava alaspäin sahan edessä.

• Ennen kuin aloitat sahan käyttämisen uudelleen, sinun on tarkistettava suojauslaitteiden toiminta.

• Varoitus! Jokaisen sahanterän vaihdon jälkeen tarkista, että sahanterän suojus (7) aukeaa ja sulkeutuu vaaditulla tavalla. Tarkista myös, että sahanterä (4) pyörii vapaasti sahanterän suojuksessa (7).

• Varoitus! Jokaisen sahanterän vaihdon jälkeen tarkista, että sahanterä (15) voi liikkua vapaasti pöydän urassa (6), kun se on pystysuorassa ja kallistettuna 45°.

8.4 Pölynpoisto (kuva 7)

• Saha on varustettu pölynpoistojärjestelmällä.

• On erittäin suositeltavaa käyttää pölynpoistojärjestelmää, joka sopii sahattavaan materiaaliin, aina kun se on mahdollista.

• Tarkista ja puhdista imukanavat säännöllisesti. 9 KÄYTTÖ Loukkaantumisvaara! Jos ilmenee toiminnallinen vika, paina heti punaista painiketta virtakytkimen päällä ja irrota virtajohto.

9.1 Tarkasta ennen laitteen käynnistämistä!

Loukkaantumisvaara! Laitetta saa käyttää vain, jos siinä ei ole havaittu vikoja. Jos osa on viallinen, se on vaihdettava ennen kuin laitetta käytetään uudelleen.POWX07588 FI Copyright © 2022 VARO S i v u | 9 www.varo.com Tarkasta ja varmista, että laite voi toimia turvallisesti:

• Tarkasta ja varmista, että siinä ei ole näkyviä vikoja.

• Tarkasta ja varmista, että kaikki laitteen komponentit on asennettu oikein.

• Tarkasta ja varmista, että turvavarusteet toimivat oikein.

• Tarkasta ja varmista, että sahanterä pyörii vapaasti.

• Tarkasta onko kallistuskulman asetuksen säätöruuvi kiristetty.

• Kytkeminen päälle: Vihreän painikkeen I painanta virtakytkimen (1) päällä kytkee sahan päälle. Ennen kuin aloitat sahaamisen, odota kunnes terä on saavuttanut maksiminopeuden.

• Kytkeminen pois: Punaisen painikkeen 0 painanta virtakytkimen (1) päällä kytkee sahan pois.

9.3 Työkappale pysähtyy

9.3.1 Viistekulman vaste (kuva 10)

Kun sahaat puuosia poikittain, sinun on käytettävä viisteohjainta (10).

• Kiinnitä viisteohjaimen jatke (19) viisteohjaimeen (10) viisteohjaimen nupeilla.

• Työnnä viisteohjain (10) pöydän pinnan uraan.

• Löysää viistekulman nuppia (12).

• Käännä viisteohjaimen jatketta (19), kunnes nuolet osoittavat haluttuun kulmaan.

• Kiristä viistekulman nuppia (12).

• Tarkista viisteohjaimen jatkeen (19) ja sahanterän (15) välinen etäisyys. Varoitus! Älä työnnä viisteohjaimen jatketta (19) liian pitkälle kohti sahanterää. Viisteohjaimen jatkeen (19) ja sahanterän (15) välisen etäisyyden on oltava noin 2 cm. Löysää tarvittaessa kahta viisteohjaimen nuppia ja säädä viisteohjaimen jatketta (19). Kiristä sitten viisteohjaimen nupit.

9.3.2 Rinnakkaisvaste (kuva 8-9)

Do not use the paralell stop and miter gauge at the same time! Kun halkaiset puuosia, sinun käytettävä rinnakkaisvastetta (11).

• Asenna rinnakkaisvaste (11) pöydän pintaan (14) kiinnityslevyllä (26); Aluslevyt (27) ja nupit (12): Sahapöydän ulkopuolella: aseta ruuvi (12) ja aluslevy (27); Sahapöydän sisäpuolella: kiinnityslevy (26). Käyttötilat Mukana toimitettavassa rinnakkaisvasteessa (11) on kaksi eri korkuista ohjainpintaa, yksi ohjaimen kummallakin puolella. Käytä matalampaa korkeuspuolta litteille työkappaleille ja korkeampaa pysäytyskorkeutta korkeille työkappaleille.

• Vaihda pysäyttimen korkeutta löysäämällä nupit (12) rinnakkaisvasteessa (11) ja irrottamalla sen pöydästä.

• Käännä rinnakkaisvastetta (11) 180 °, jotta etupää osoittaa taakse.

• Kiristä nupit (12). Sahausleveys Rinnakkaisvaste (11) voidaan asentaa pöydän pinnan (14) molemmille puolille.

• Löysää kaksi nuppia (12).POWX07588 FI Copyright © 2022 VARO S i v u | 10 www.varo.com

• Pöydän pinnan (1) mitan (22) avulla rinnakkaisvaste (11) voidaan säätää haluttuun kokoon.

• Kiristä kaksi nuppia (12) rinnakkaisvasteen (11) kiinnittämiseksi.

• Mittanäytön lisäksi mittaa sahanterän ja rinnakkaisvasteen välinen sahausleveys. Uuden säädön jälkeen tee sahaustesti tarkistaaksesi mitat.

9.4 Sahanterän kulman asettaminen (kuva 7)

Loukkaantumisvaara! Ruumiin osat tai kappaleet jotka ovat säätöalueella, voivat jäädä käyvän sahanterän väliin! Säädä sahauskulmaa vain, kun sahanterä on pysäytetty!

• Löysää sekä kulman säädön etunuppi (2) että kulman säädön takanuppi (3).

• Säädä sahanterän kulmaa liu’uttamalla molempia nuppeja (2, 3), kunnes ilmaisin (16) vastaa haluttua kulmaa kulman ilmaisimessa (4).

• Kiristä sekä kulman säädön etunuppi (2) että kulman säädön takanuppi (3).

Kone tarjoaa kaksi sahaustapaa: Sahaus pituussuuntaan (kuva 9)

• Työkappaleen sahaaminen puun syyn pituudelta. Sahaus poikittaissuuntaan tai katkaisu viisteohjainta käyttämällä (kuva 10)

• Työkappaleen sahaaminen poikittain.

9.5.1 Sahaus pituussuuntaan

• Kiinnitä suojus sopivaan mitta-asentoon ja irrota katkaisuohjain penkistä.

• Paina puuta kevyesti penkkiä vasten ja anna sen liukua katkaisusuojusta vasten. Pidä vähintään 3 cm etäisyys sahanterän etuosasta ennen kuin käynnistät moottorin. Suojusta vasten olevan puun sivun on oltava täysin suorassa. Pidä kätesi vähintään 10 cm päässä sahan reitiltä.

• Kytke moottori päälle ja odota, kunnes sahanterä on saavuttanut maksiminopeutensa, ennen kuin aloitat sahaamisen.

• Samalla kun painat puuta penkkiä ja suojusta vasten, voit työntää puuta varovasti sahanterän läpi pakottamatta sitä.

• Älä koskaan vedä työkappaletta taaksepäin. Tarvittaessa sammuta moottori ensin ennen kuin muutat työkappaleen asentoa

9.5.2 Sahaus poikittaissuuntaan

• Irrota suojus ja aseta poikittaissahaussuojus oikean käden puolelle.

• Säädä sahanterän korkeus (katso sahaus pituussuunnassa).

• Paina työkappaletta poikittaissahaussuojusta vasten ja pidä vähintään 2,5 cm etäisyys sahanterän etuosaan.

• Käynnistä moottori ja odota, kunnes maksiminopeus on saavutettu.

• Paina työkappaletta vasten suojusta ja penkkiä. Työnnä puuta varovasti sahanterän läpi. Jatka, kunnes puu on sahanterän takana. Sammuta sitten moottori ja pidä puuta tässä asennossa, kunnes sahanterä on pysähtynyt kokonaan, ennen kuin irrotat puun.

• Älä koskaan vedä puuta taaksepäin. Tarvittaessa sammuta moottori ja pidä puuta tässä asennossa, kunnes sahanterä on pysähtynyt kokonaan.POWX07588 FI Copyright © 2022 VARO S i v u | 11 www.varo.com

10 PUHDISTUS JA HUOLTO

10.1 Laitteen puhdistaminen

Sähköiskun vaara! Älä roiskuta koskaan vettä tai altista laitetta vedelle. Älä käytä koskaan puhdistusaineita tai liuottimia puhdistuksessa. Ne voivat vioittaa laitetta niin, että sitä ei voi enää korjata. Kemikaalit voivat syövyttää muoviosia. Varovainen käsittely ja säännöllinen puhdistus varmistavat, että laite pysyy toimintakunnossa ja toimii hyvin kauan aikaa.

• Irrota lika harjalla.

• Pyyhi työkalu kostealla pyyhkeellä.

• Pidä tuuletusaukot puhtaina ja pölyttöminä.

10.2 Laitteen kunnossapito

Loukkaantumisvaara! Ennen kuin suoritat mitään kunnossapitotöitä, varmista että laite on irrotettu virtalähteestä (katkaise virrantulo). Loukkaantumisvaara! Heti sahauksen jälkeen sahanterä saattaa olla hyvin kuuma. Anna kuuman terän jäähtyä. Älä puhdista kuumaa sahanterää herkästi syttyvillä nesteillä. Liikkumaton sahanterä voi aiheuttaa loukkaantumisen! Käytä käsineitä, kun vaihdat sahanterää.

Loukkaantumisvaara! Säilytä laite sillä tavoin, että kukaan ei voi käynnistää sitä luvattomasti. Varmista että kukaan ei loukkaa itseään varastossa olevaan laitteeseen. Konevika! Älä varastoi suojaamattomana kosteassa ympäristössä.POWX07588 FI Copyright © 2022 VARO S i v u | 12 www.varo.com 12 TEKNISET TIEDOT Nimellisjännite 230-240 V Nimellistaajuus 50 Hz Nimellisteho S1:500 W S6 15 % 800 W Paino 11,00 kg Suojausluokka

Joutokäyntinopeus 2950 min-1 Sahanterän läpimitta (ulko) 200 mm Sahanterän reikä (sisä) 16 mm Sahanterän paksuus 2,4 mm Hampaiden lukumäärä 24 H Maks. leikkuusyvyys 90° kulmassa 43 mm Maks. leikkuusyvyys 45° kulmassa 27 mm Pöydän koko 505 x 373 mm Purunpoistoaukko Ø 30 mm 13 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 87 dB(A) Äänitehotaso LwA 100 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).POWX07588 FI Copyright © 2022 VARO S i v u | 13 www.varo.com 14 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

15 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX07588 FI Copyright © 2022 VARO S i v u | 14 www.varo.com 16 VAATIMUSTENMUKAISUUSVAKUUTUS VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: PÖYTÄSAHA Tavaramerkki: POWERplus Malli POWX07588 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen. Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2014/30/EC 2006/42/EC Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015
